Фланцевое соединение что это такое – Фланцевое соединение трубопроводов: что такое, виды, сборка

Содержание

описание и особенности монтажа своими руками

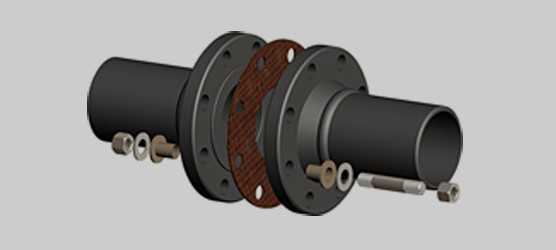

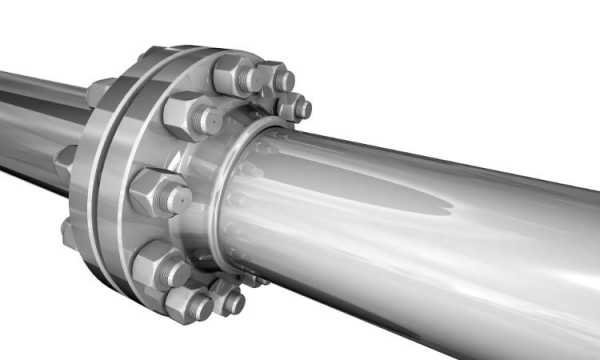

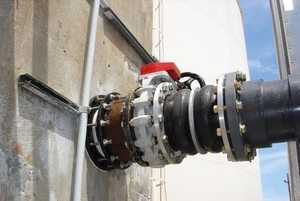

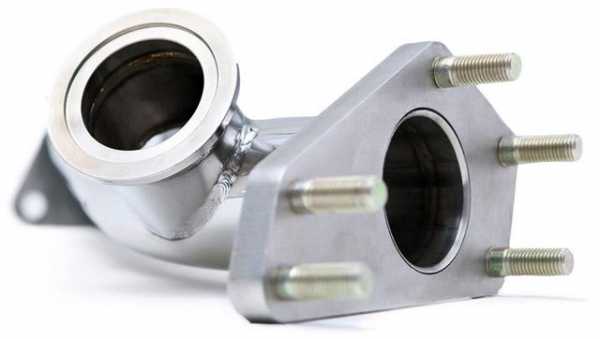

Фланцевое соединение — распространенное и широко употребляемое приспособление, часто задействуется в работе со стальными трубами. По форме такие элементы могут быть круглыми или квадратными, иметь равномерно расположенные отверстия под болты, шпильки. Фланцы часто используются при выполнении герметичных и высокопрочных стыков, узловых замков в трубопроводных системах.

Фланцы задействуются в трубопроводных системах со стальными трубами

Принцип действия и особенности

В быту описываемые соединительные элементы не нашли повсеместного применения, они больше подходят для промышленных нужд. При необходимости монтажа фланцевого узла из стали стоит обращать внимание на обозначенные на нем отметки, которые должны соответствовать действующим нормативам. Такие стыки часто задействуются в промышленной, химической отрасли, в сфере ЖКХ. Причиной тому выступают их особенности:

  • простота общей конструкции;
  • максимальная герметичность;
  • легкость монтажа.

Из-за простого строения фланцов их часто используют в промышленной и химической сфере

По своему строению фланец является не только отдельным элементом сантехнической арматуры. Он надежно скрепляет между собой трубы, применяемые в промышленных масштабах. При необходимости деталь подвергается разборке, соответственно, после ее демонтажа разрешено проводить какие-либо ремонтные мероприятия с участком магистрали и повторно его использовать. Межфланцевые соединения подбираются в соответствии с назначением оборудуемой коммуникационной системы. Они изготавливаются из разных материалов, представлены огромным ассортиментом.

Но наиболее востребованы следующие виды из стали:

  1. Фланцы типа заглушек, являются тупиковыми вариантами.
  2. Проходные модели предназначены для обеспечения надежной и непрерывной протяженности труб различного назначения.

Один из видов фланцов – проходные фланцы

Фланцы обычно монтируются в коммуникациях с большим эксплуатационным сроком. Они уместны для магистралей, в которых создается рабочая атмосфера под высоким внутренним давлением. Более прочными выступают монолитные соединения, сконструированные посредством сварки.

Перекачка рабочей среды непосредственно перед проведением монтажных мероприятий останавливается и снова запускается по завершении запланированных действий.

Давление внутри трубопровода наращивается в месте создания фланцевого соединения поступательно.

Виды соединения фланцов:

Сфера применения

Необходимо понимать, что фланец не выступает отдельным крепежным компонентом. Его непосредственная задача заключается в обеспечении опорной площади для закрепляющих элементов (например, болты) и создании при этом максимальной герметичности в месте стыка.

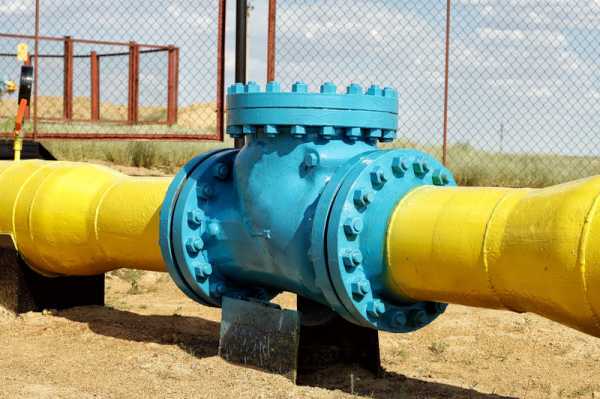

В качестве стыковочного, запорного приспособления фланцы нашли применение в нефтеперерабатывающей отрасли, абсолютно во всех коммуникациях, относящихся к ЖКХ. Отмечено их частое монтирование в газовой и топливной областях. Именно здесь необходимы точные и надежные крепления фланцевого типа, незаменимые при врезке в сети измерительных приборов.

Различные виды фланцевых соединений трубопроводов и технологические их особенности позволяют эффективно и на протяжении длительного времени использовать инженерные разветвления. Этот фактор имеет большое значение, особенно если речь идет про транспортировку агрессивных веществ под высокими показателями давления.

Если говорить про обустройство стальных трубопроводов, для них чаще всего применимы крепежные диски, изготовленные из аналогичного материала. Таким способом задается единый показатель нагрузочного давления, обеспечивается надежная подстраховка для рабочих деталей, подвергающихся резким температурным перепадам.

Повреждения обычно выявляются на стыковочных швах материалов, отличающихся теплопроводностью. Если речь идет про стальные трубопроводы, на отдельных их участках принято устанавливать фланцы из латуни, алюминия, бронзы, латуни. Однако несомненным лидером остаются детали из углеродистых сталей, причиной тому служат следующие факторы:

  • практичность;
  • доступная стоимость;
  • легкий процесс обработки.

Фланцевые соединения встречаются часто и практически в любой сфере жизни человека. Из-за использования во время производства всевозможных материалов открываются возможности применения их практически в любой магистрали.

В некоторых коммуникациях оснащаются специальные углубления, рассчитанные под прокладки. Большое внимание уделяется фланцевым крепежным системам, которые входят в магистрали по перекачке газа. Для этих целей подбираются детали, предварительно прошедшие ряд испытаний на качество.

Характеристики фланцевых креплений

Отличительная особенность описываемых приспособлений заключается в их конструктивном строении. Их производство регламентируется такими нормами:

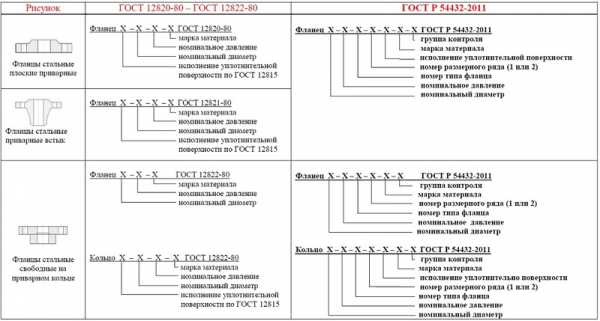

  • ГОСТ 12821–80 — определение структурных отличий фланцев, привариваемых встык;
  • ГОСТ 12820–80 — контроль изготовления привариваемых крепежных элементов плоского типа;
  • ГОСТ 12822–80 — обозначение характеристик, применяемых к свободным фланцам из стали, закрепляющихся на привариваемом диске.

Изделия, входящие в обозначенные три группы, используются для стыковки обустраиваемых сетей с необходимым оборудованием. Что касается монтажа любого из представленных приспособлений, они имеют свои особенности.

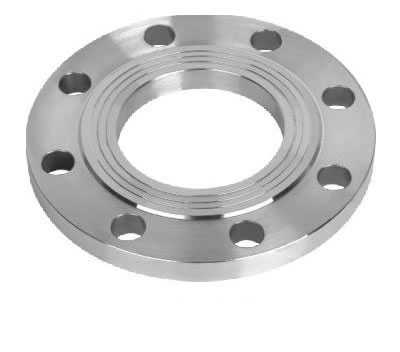

При монтажных работах приварные плоские варианты из прочной стали «насаживаются» на трубу, вокруг которой они и привариваются в нескольких местах.

Стальные механизмы, привариваемые встык, закрепляются в обозначенном месте трубопровода только лишь одним сварным швом, который и выступает главной частью соединения. Таким способом принято соединять встык торцевой участок трубы с «воротничком» используемой крепежной детали. Такой метод соединения достаточно простой и не требует много времени.

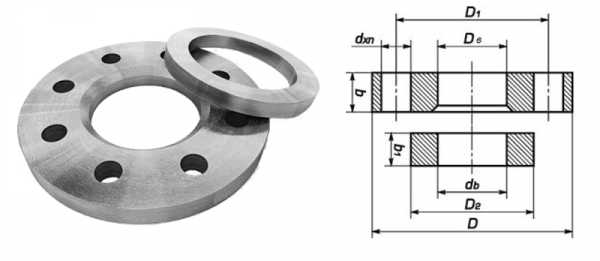

Конструкция из стали, закрепляемая на привариваемом круге, структурно представлена главной деталью и отдельным кольцом, которые характеризуются равными показателями давления и условного объема. В сравнении с предыдущими вариациями этот механизм очень удобен в монтаже. Он находится на более высоком уровне из-за наваривания круга непосредственно на трубу, фланец при этом находится в свободном положении.

В результате соединение ниш под болты на деталях, расположенных свободно, и на подобном им приспособлении на арматуре осуществляется очень легко, даже если рассматривать труднодоступные места. Описываемый вариант крепежа не требует поворота трубы.

Международная классификация фланцевых соединений: DIN — немецкие стандарты, ANSI/ASME — американские действующие нормы. Они представлены специальными таблицами с обозначением того или иного крепежа.

Уплотнительная поверхность фланцев

Описываемые приспособления, предназначенные для соединения стальных трубопроводов, производятся в соответствии с действующими ГОСТами. Они в обязательном порядке дополняются поверхностями с такими обозначениями:

  • впадина — F;
  • плоскость — А;
  • деталь для линзовых прокладок — К;
  • пазы — М или D ;
  • выступ — Е;
  • выступ непосредственно под соединение — В;
  • детали с овальным сечением — J;
  • шип — С.

Арматурные фланцы оснащаются поверхностями уплотнительного типа: А, В, D, F, J, K, M. Что касается остальных типов поверхностей, они выполняются по требованиям, заявленным клиентом. Фланцы, дополненные уплотнительными плоскостями типа А, B, C, D, E, F, предназначены для стыков, уплотняемых следующими видами прокладок:

  • графитовыми;
  • из металла;
  • зубчатыми;
  • металлографитовыми.

При производстве фланцев выполняются требования, в соответствии с которыми задается необходимая выдержка механических показателей, геометрических габаритов.

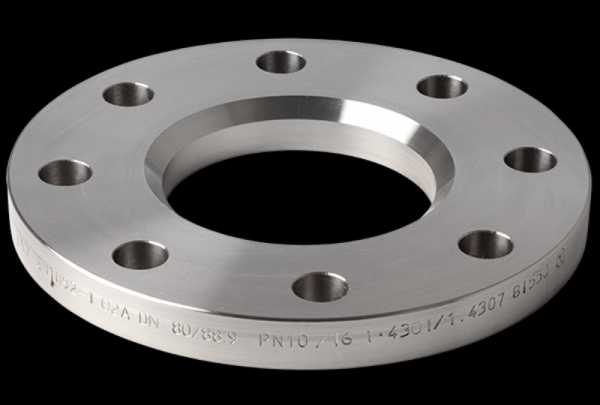

Фланцы плоского типа изготавливаются посредством сваривания. Если выдерживаются надлежащие условия по созданию шва, он обязательно выполняется по всей протяженности сечения обрабатываемого приспособления. Что касается качества подобных швов, оно проходит проверку специальным ультразвуком.

Привариваемые встык изделия из стали стандартно изготавливаются из бандажных заготовок, штамповки или поковки. Недопустимо применение в таком случае листового проката, методики по обточке.

Обычно способ изготовления фланцев определяется производителем, но в случае, если отсутствуют условия со стороны заказчика.

Фланцевые соединения — приспособления, часто применяемые при оснащении коммуникационных систем, инженерных магистралей, трубопроводов в различных промышленных отраслях. Они отличаются конструктивными особенностями, способом монтажа, помогают создавать прочные крепежные узлы.

‘;
blockSettingArray[0][“setting_type”] = 1;
blockSettingArray[0][“element”] = “h2”;
blockSettingArray[0][“elementPosition”] = 1;
blockSettingArray[0][“elementPlace”] = 1;
blockSettingArray[4] = [];
blockSettingArray[4][“minSymbols”] = 0;
blockSettingArray[4][“minHeaders”] = 0;
blockSettingArray[4][“text”] = ‘

‘;
blockSettingArray[4][“setting_type”] = 5;
blockSettingArray[9] = [];
blockSettingArray[9][“minSymbols”] = 0;
blockSettingArray[9][“minHeaders”] = 0;
blockSettingArray[9][“text”] = ‘

‘;
blockSettingArray[9][“setting_type”] = 6;
blockSettingArray[9][“elementPlace”] = 90;

var jsInputerLaunch = 15;

kaminguru.com

Какие бывают виды и типы фланцев?

Фланцы бывают нескольких видов и типов, в этой статье мы расскажем вам о них.

Оглавление

  1. Воротниковый фланец
  2. Накидной фланец
  3. Раструбный фланец
  4. Свободно вращающийся фланец
  5. Фланцевый патрубок
  6. Резьбовой фланец
  7. Глухой фланец

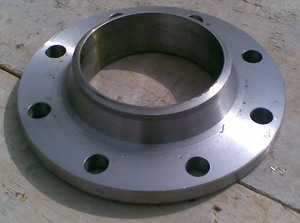

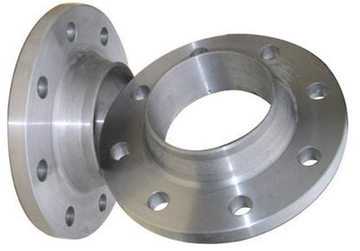

Воротниковый фланец

Воротниковый фланец имеет длинную конусообразную конфигурацию. Такая конструкция формирует требуемые усилия во время применения фланца в устройствах с высочайшим давлением, а также в конструкциях, отличающихся значительными пониженными и повышенными температурными режимами. Незаметный переход воротникового изделия в толщу трубной стены или фитинга выполняется посредством конуса и считается невероятно полезным при многоразовом сгибании, которое образуется из-за прямолинейного расширения или при формировании прочих переменных препятствий.

Диаметр воротникового фланца равен диаметру трубы. В результате не возникает препятствий при прохождении потока какой-либо жидкости. Турбулентность на соединениях также не возникает, что значительно снижает риск возникновения эрозийных процессов. Данный вид фланца способен эффективно распределять напряжение посредством конусообразной ступице и значительно упрощать радиографический контроль, который ведется за дефектоскопией.

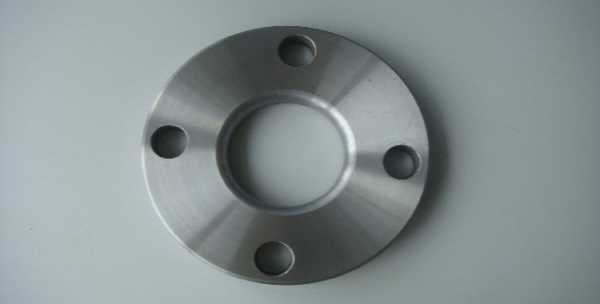

Накидной фланец

Установленная прочность такого типа фланца под воздействием давления, находящегося внутри изделия, равняется двум третьим от показателя прочности изделия, имеющего приварную горловину (воротник). Продолжительность службы накидного продукта также значительно меньше воротникового.

Состыковка труб происходит в двух сварных швах, расположенных по углам на наружной поверхности, а также на внутренней поверхности изделия.

Между концом трубы и внешним концом фланца имеется трехмиллиметровое расстояние. Оно не допускает повреждение поверхности изделия в момент проведения сварочных работ.



Раструбный фланец

Сначала раструбный фланец был адресован малогабаритным трубам, внутри которых имелось высокое давление. Статистическая прочность подобных изделий равна идентичным показателям накидных фланцев. Зато они способны прослужить в два раза дольше, чем накидные изделия.

Раструбный фланец соединяется с трубой посредством шва с одним углом, расположенным на наружной поверхности фланца. Чтобы осуществить сварку, необходимо заранее сформировать пространство, отделяющее фланец от трубы.

Минусом раструбного вида фланца считается высокая степень вероятности разрыва. В изделиях, подверженных коррозийным процессам, например, в трубах, выполненных из нержавейки, зазоры, разделяющие трубу и фланец, способны спровоцировать появление коррозии. При некоторых работах применение данного вида фланца также не разрешается.



Свободно вращающийся фланец

Фланец, способный свободно вращаться, обладает размерами идентичными с прочими фланцами. Но у него отсутствует выпуклая поверхность. Благодаря этому все другие фланцы принято применять в комплекте с этой моделью.

Они отличаются от накидных фланцев размером радиуса стыка, расположенного на внешней стенке изделия и радиуса отверстий, предназначенных для фиксации элементов фланца, не имеющего буртика.

Их возможности держать требуемый показатель давления не слишком мощные, а срок эксплуатации в десять раз меньше этого показателя воротникового продукта.

Фланцы способны беспрепятственно двигаться вдоль трубы. Их не требуется приваривать или фиксировать каким-либо приемом. Давление, имеющееся в стыках болтов, отправляется на специальную прокладочную систему под давлением изделия.

Такой вид фланца обладает некоторыми достоинствами. Его способность свободно перемещаться вдоль трубы упрощает устройство выемок, предназначенных для болтов.

Невозможность взаимодействия с жидкими веществами в трубопроводе дает возможность применять этот бюджетный фланец, сделанный из качественной стали с добавлением углерода в дуэте с коррозийноустойчивыми трубами.

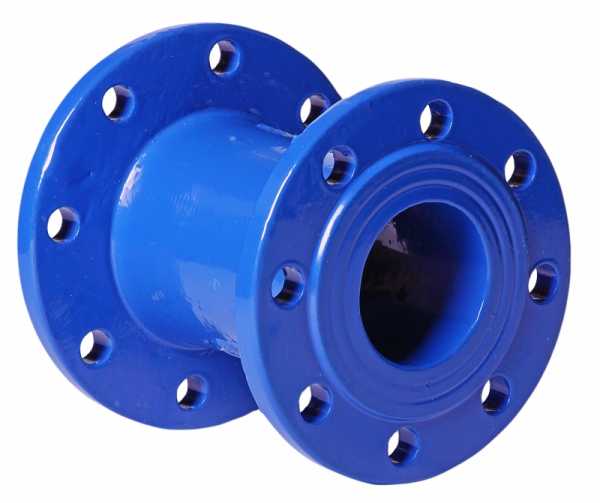

Фланцевый патрубок

Это устройство фиксируется внахлест и играет роль подложного изделия. Подобное соединение фланцев используется при низких показателях давления. В несложных устройствах это также достаточно бюджетный способ отбортовки.

В устройстве, где трубы выполнены из нержавейки, можно установить фланец, сделанный из углеродной стали, поскольку он не взаимодействует с продуктом, расположенным в трубе.

Подобный патрубок годится для труб с любым диаметром.



Резьбовой фланец

Данный продукт предназначен для специфических обстоятельств. Его главное достоинство заключается в том, что его можно зафиксировать на трубе без применения сварочных работ. В некоторых случаях сварка применяется в комплекте с нарезным соединением.

Эти типы фланцев довольно часто применяются в трубах с небольшими размерами. Однако данное изделие не годится для трубопроводов, выполненных из тонких труб, поскольку их тонкие стенки нет возможности оснастить резьбой.



Глухой фланец

У глухого фланца отсутствует центральное отверстие. Его обычно применяют для перекрытия трубных концов, а также концов клапана либо полости камеры, в которой имеется высокое давление.


Если вас интересует цена на фланец avk combi, узнайте её в интернете.

pechky.ru

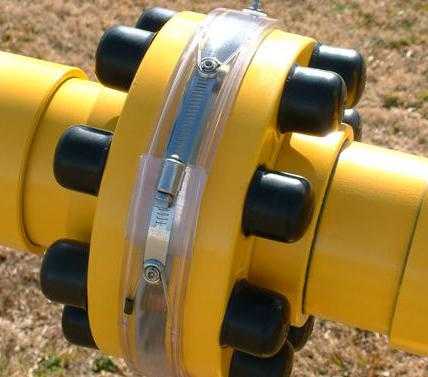

Изолирующие фланцевые соединения (ИФС) по ГОСТ 25660-83 и ТУ 3799

Изолирующее фланцевое соединение представляет из себя соединение двух или трех фланцев, между которыми установлены прокладки из изолирующего материала. Помимо прокладок, в отверстия для крепежа также устанавливаются дополнительные изолирующие втулки. В роли изолирующего материала может выступать паронит, графит и фторопласт. Изолирующие фланцевые соединения (сокращенно ИФС) используются для того, чтобы предохранять трубопровод или какой-либо участок трубопровода от электрохимической коррозии. Электрохимическая коррозия появляется на трубопроводе в результате влияния на трубопровод электрических, или так называемых “блуждающих” токов земли. В результате влияния такой коррозии на трубопровод, на трубопроводе образовываются трещины, и может произойти утечка транспортируемой среды. Блуждающие токи земли появляются на тех участках земли, где земля используется в качестве токопроводящей среды. Это участки, находящиеся вблизи трамвайных или железнодорожных депо и путей, а также вблизи каких-либо электростанций. Изолирующие фланцевые соединения (ИФС) изолируют участок трубопровода от блуждающих токов за счет прерывания металлической конструкции трубопровода изолирующим материалом, предотвращая тем самым появление электрохимической коррозии. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят изолирующие фланцевые соединения (ИФС):

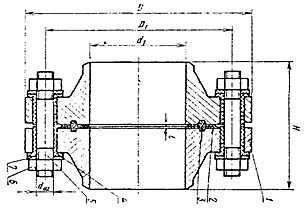

Изолирующее фланцевое соединение (ИФС):

Как видно из схематичного изображения, приведенного выше, изолирующее фланцевое соединение (ИФС) представляет из себя соединение двух воротниковых фланцев с изолирующей прокладкой между фланцев, а также с изолирующими втулками в отверстиях для крепежа. Данный вид изолирующих фланцевых соединений применяется в большинстве случаев прокладки трубопровода, но в газовой промышленности, где транспортируемой средой являются газы с избыточным давлением не более 7,0 МПа, применяется еще один вид изолирующих фланцевых соединений – это соединения, состоящие из трех фланцев. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят изолирующие фланцевые соединения (ИФС), состоящие из трех фланцев:

Как видно из схематичного изображения, приведенного выше, данное изолирующее фланцевое соединение (ИФС) представляет из себя соединение двух воротниковых фланцев, приваренных к трубопроводу, через третий фланец, который находится между ними. Между фланцами также имеются изолирующие прокладки, а в отверстиях для крепежа установлены изолирующие втулки. В роли третьего фланца, как правило, выступает плоский фланец, толщина которого не превышает 20мм. Все прокладки у ИФС покрываются специальным электроизоляционным бакелитовым лаком, это делается для предохранения прокладок от влагонасыщения.

Изолирующие фланцевые соединения бывают следующих типов

  • изолирующие фланцевые соединения
  • изолирующие бесфланцевые соединения
  • изолирующие фланцевые соединения разъемные
  • изолирующие фланцевые соединения неразъемные

Как правило, изолирующие фланцевые соединения (ИФС) используются в трубопроводах в следующих случаях:

  • вблизи объектов, являющимися источниками блуждающих токов;
  • на ответвлениях трубопровода от основной магистрали;
  • для того, чтобы разъединить электрический изолированный трубопровод от какого-либо неизолированного заземленного сооружения;
  • при стыке трубопроводов, которые изготовлены из разных металлов;
  • для того, чтобы разъединить электрический изолированный трубопровод от какого-либо взрывоопасного подземного сооружения;
  • при вводе тепловой сети к объектам, являющимися источниками блуждающих токов;
  • на газораспределительных пунктах и газораспределительных станциях и др.

Изолирующие фланцевые соединения изготавливаются по двум основным нормативным документам: ГОСТ 25660-83 и ТУ 3799. ИФС по ГОСТ 25660-83 могут быть изготовлены в одном исполнении. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит данное исполнение:

Изолирующие фланцевые соединения по ГОСТ 25660-83 используются для того, чтобы защитить подводные, подземные и наземные трубопроводы от электрохимической коррозии при давлении 10,0 МПа и температуре среды не выше 80°С.

ИФС по ГОСТ 25660-83 изготавливаются и собираются исключительно в заводских условиях т.к. при сборке нужно соблюдать определенную четкую последовательность, а именно:

  1. Перед тем, как произвести сборку ИФС, уплотнительная поверхность фланцев покрывается специальным изолирующим лаком.
  2. Метизы, с помощью которых изолирующее фланцевое соединение соединяется, изолируются с помощью втулок или изолирующих прокладок от фланцев.
  3. Фланцы соединяются последовательной затяжкой диаметрально-противоположных шпилек для того, чтобы избежать их перекоса.
  4. После того, как изолирующее фланцевое соединение собрано, торцы изолирующих прокладок и шайб, а также внутренняя поверхность труб и фланцев покрывается изолирующим лаком, а фланцы сушатся при температуре до 200 °С.

После сборки, изолирующие фланцевые соединения по ГОСТ 25660-83 проходят определенные электрические и гидравлические испытания, предусмотренные документацией, которая разработана производителем ИФС, а также проверяются на соответствие общим требованиям, которые изложены в «Правилах устройства и безопасной эксплуатации технологических трубопроводов». ИФС по ГОСТ 25660-83 испытывается в сухом помещении, с помощью мегомметра, при напряжении 1000В, причем изолирующие фланцы проходят проверку как во влажном, так и в сухом состоянии.

Изолирующие фланцевые соединения по ГОСТ 25660-83 могут выдерживать давление до 10,0 МПа, а их диаметр варьируется от 200мм до 500мм. В нижеприведенной таблице указаны все виды ИФС по ГОСТ 25660-83, поставляемых нашей компанией, а также характеристики данных ИФС:

Изолирующие фланцевые соединения по ГОСТ 25660-83:








Условный проход Dуd1DD1l1, кв не менееHМасса, кг, не более
200190430360М362,0293129,6
250236505430333195,2
300284585500М42375303,8
350332655560М482,5405411,3
400376715620414502,2
(450)4567706753,0459615,2
500506870760М56499843,4

Ниже приведен пример условного обозначения изолирующих фланцевых соединений по ГОСТ 25660-83:

Изолирующее фланцевое соединение в сборе с диаметром условным 200мм:

Фланцы изолирующие 200 ГОСТ 25660-83

Пользуясь вышеприведенной таблицей на нашем сайте, вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в данной таблице указан вес всех изолирующих фланцевых соединений по ГОСТ 25660-83.

Если Вам требуются остальные характеристики изолирующих фланцевых соединений по ГОСТ 25660-83, то вы можете посмотреть их в ГОСТ 25660-83, который можно скачать на нашем сайте.

Наша компания может поставлять изолирующие фланцевые соединения из различных марок стали, таких как: сталь 20 и 09г2с (изолирующие фланцевые соединения стальные), сталь 12х18н10т и 10х17н13м2т (изолирующие фланцевые соединения нержавеющие) и д.р.

Помимо поставок ИФС в сборе, наша компания поставляет изолирующие прокладки, втулки и фланцы по отдельности.

На все ИФС, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

Возможно изготовление изолирующих фланцевых соединений других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.

Если у вас остались вопросы, связанные с ИФС, то Вы можете задать их менеджерам нашей компании по электронной почте soiuzdsk@mail.ru или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Изолирующие фланцевые соединения (ИФС)

soiuzdsk.ru

ФЛАНЦЕВОЕ СОЕДИНЕНИЕ – это… Что такое ФЛАНЦЕВОЕ СОЕДИНЕНИЕ?



ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

2.33. ФЛАНЦЕВОЕ СОЕДИНЕНИЕ

Соединение составных частей изделия с применением фланцев

²

3.14 фланцевое соединение (flanged joint): Соединение между двумя фланцевыми концами.

3.14 фланцевое соединение (flanged joint): Соединение между двумя фланцевыми концами.

Смотри также родственные термины:

28. Фланцевое соединение двигателя-генератора

Фланцевое соединение

D. Flanschverbindung

E. Flange joint

Жесткое соединение конструктивно согласованных корпусов первичного двигателя и генератора в общий блок с помощью болтов или шпилек

Словарь-справочник терминов нормативно-технической документации.
academic.ru.
2015.

  • фланцевая катушка
  • Фланцевое соединение двигателя-генератора

Смотреть что такое “ФЛАНЦЕВОЕ СОЕДИНЕНИЕ” в других словарях:

  • фланцевое соединение — Соединение составных частей изделия с применением фланцев. [ГОСТ 23887 79] Тематики сборка Обобщающие термины виды соединений по методу образования EN flange connection …   Справочник технического переводчика

  • фланцевое соединение — sujungimas jungėmis statusas T sritis radioelektronika atitikmenys: angl. flange coupling vok. Flanschverbindung, f rus. фланцевое соединение, n pranc. couplage par brides, m; raccord à brides lisses, m …   Radioelektronikos terminų žodynas

  • фланцевое соединение двигателя-генератора — фланцевое соединение Жесткое соединение конструктивно согласованных корпусов первичного двигателя и генератора в общий блок с помощью болтов или шпилек. [ГОСТ 20375 83] Тематики электроагрегаты генераторные Синонимы фланцевое соединение EN flange …   Справочник технического переводчика

  • фланцевое соединение (в сосудах) — Неподвижное разъемное соединение оболочек, герметичность которого обеспечивается путем сжатия уплотнительных поверхностей непосредственно друг с другом или через посредство расположенных между ними прокладок из более мягкого материала, сжатых… …   Справочник технического переводчика

  • фланцевое соединение волноводов — — [Л.Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом EN flange coupling …   Справочник технического переводчика

  • Фланцевое соединение двигателя-генератора — 28. Фланцевое соединение двигателя генератора Фланцевое соединение D. Flanschverbindung E. Flange joint Жесткое соединение конструктивно согласованных корпусов первичного двигателя и генератора в общий блок с помощью болтов или шпилек Источник …   Словарь-справочник терминов нормативно-технической документации

  • Фланцевое соединение сосуда — 46. Соединение фланцевое неподвижное разъемное соединение частей сосуда, герметичность которого обеспечивается путем сжатия уплотнительных поверхностей непосредственно друг с другом или через посредство расположенных между ними прокладок из более …   Официальная терминология

  • дроссельно-фланцевое соединение волноводов — — [Л.Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом EN choke flange couplingchoke joint …   Справочник технического переводчика

  • дроссельное фланцевое соединение (волноводов) — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN choke joint …   Справочник технического переводчика

  • контактное фланцевое соединение (волноводов) — — [Л.Г.Суменко. Англо русский словарь по информационным технологиям. М.: ГП ЦНИИС, 2003.] Тематики информационные технологии в целом EN butt joint …   Справочник технического переводчика

normative_reference_dictionary.academic.ru

Соединение фланцевое – это… Что такое Соединение фланцевое?


Соединение фланцевое – неподвижное разъемное соединение трубопровода, герметичность которого обеспечивается путем сжатия уплотнительных поверхностей непосредственно друг с другом или через посредство расположенных между ними прокладок из более мягкого материала, сжатых крепежными деталями.

[ПБ 03-108-96]

Рубрика термина: Водонапорное оборудование

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. – Калининград.
Под редакцией Ложкина В.П..
2015-2016.

construction_materials.academic.ru

Что такое фланцевые соединения? Типы фланцевых соединений. Фланцевые соединения в промышленности

Бизнес

10 января 2015

В промышленности часто применяются фланцевые соединения. Они должны обеспечивать герметичность и прочность собираемых конструкций. Роль качественного соединения немаловажна, ведь непрочное скрепление может приводить к большим потерям и грозить опасностью обслуживающему персоналу. Основным элементом соединения является фланец. Эта деталь представляет собой металлический диск и обеспечивает прочное и плотное разъемное соединение. Свое применение фланец нашел в отрасли трубопроводного транспорта, коммунального хозяйства. Благодаря использованию различных материалов для его изготовления, он становится практически универсальным элементом трубопроводных конструкций.

Виды фланцев

Для технологических трубопроводов разработано большое количество конструкций этой детали. Все фланцевые соединения состоят из следующих элементов – фланцев, прокладки, крепежных изделий. Главная задача, которая возложена на этот узел – объединение частей трубопровода либо же присоединение к трубам дополнительного оборудования. Фланцы подразделяются на виды в зависимости от различных параметров. По конструкции они делятся на:

  • цельные;
  • свободные.

Отличие заключается в том, что цельные фланцы вместе с корпусом претерпевают соответственно одинаковые нагрузки. Изготавливаются они совместно с арматурой в процессе отливки или штамповки, также совмещение можно производить при помощи сварки. Что касается свободных, они представляют собой диск, который крепится к приваренному фланцу или отбортованному краю трубы. У обоих видов имеются как недостатки, так и достоинства. Свободные фланцы удобны в сборке, их конструкция позволяет легко совмещать отверстия под шпильки. Недостатком является меньшая прочность и жесткость, чем у цельных фланцев.

Разделение фланцев по назначению:

  • Для арматуры и трубопроводов. Фланцевые соединения трубопроводов данного типа используются для всех видов и отраслей трубного, транспортного и жилищно-коммунального хозяйства.
  • Для сосудов и аппаратов, такие соединения применяются для перегонки нефти, оборудования систем теплообеспечения, а также емкостей под резервацию.

Стандарты

Все фланцы подразделяются на несколько видов в зависимости от ГОСТа и исполнения:

  1. Литые фланцы, изготавливаются как единое целое с корпусом. Отливаться они могут из стали или чугуна.
  2. Стальные фланцы, которые имеют резьбу на шейке. Этот тип имеет достаточно ограниченное применение и в основном используется для трубопроводов с низким давлением.
  3. Воротниковые фланцы. Представляют собой изделие из стали, которое получено сваркой встык. Назначение воротниковых фланцев заключается в соединении трубопроводов с высоким и средним давлением. Преимущество этого типа заключается в простоте монтажа и экономичности. По сравнению с фланцами плоскими приварными, которые мы рассмотрим следующим пунктом, они сокращают трудоемкость изготовления в среднем на 20% и объем работ по сварке в два раза.
  4. Фланцы плоские приварные. Производятся они из стали и применяются такие фланцевые соединения для технологических трубопроводов.
  5. Свободные фланцы. Этот вид имеет свои особенности и подразделяется на три подвида:
  • с буртом, они применяются для трубопроводов с агрессивными средами, от воздействия которых бурт предохраняет сам фланец;
  • на отбортованной трубе;
  • на приварном кольце, они используются для трубопроводов из цветных металлов – меди и ее сплавов, алюминия, а также нержавеющей стали;

Параметры выбора соединения

  1. Форма фланцевого соединения. Фланцы могут быть: круглые, овальные или прямоугольные.
  2. Условный проход. Его размер соответствует внутреннему сечению фланца, по которому будет протекать среда.
  3. Конструктивное исполнение. Этот параметр регламентирует фланцевые соединения, ГОСТ 12815-80 включает 9 различных категорий исполнения.
  4. Давление. Соединения могут выдерживать максимально условное давление, оно зависит от исполнения и геометрических размеров фланца. Этот параметр также предусмотрен основным нормативным документом.
  5. Материал. Для изготовления используется чугун, углеродистая, легированная, нержавеющая сталь. Материал выбирается в соответствии с используемой средой применения. Могут также применяться и дорогостоящие металлы.

Электроизолирующее соединение

Изолирующее фланцевое соединение имеет ряд отличий от других видов и несет на себе задачу препятствия прохождению электрического тока, а также защиты от электрохимической коррозии. Большинство трубопроводов проложены под землей, где возможна вероятность возникновения блуждающих токов. В целом они не несут опасности всему трубопроводу на входе, но очень опасны на месте выхода. Такое воздействие может приводить к разрушению металла, образованию трещин и утечкам транспортируемой жидкости или газа, изолирующее фланцевое соединение обеспечивает необходимую безопасность. Состоит оно из фланцев, специальных изолированных прокладок, втулок и крепежных изделий. Применяют такое соединение в следующих случаях:

  • на границе трубопровода и переходе его от поставщика к потребителю;
  • когда фланцевое соединение труб обеспечивает совмещение разных материалов, из которых они изготовлены;
  • на трубопроводах, которые проложены в области источников блуждающих токов;
  • на выходе изолированной трубопроводной сети, которая соединяется с неизолированным трубопроводом;
  • на наземных участках газораспределительных станций.

Другие типы фланцевых соединений

  • Измерительные фланцевые соединения. Они обеспечивают стыковку трубопроводных сетей с дополнительным оборудованием и измерительными устройствами.
  • Соединения, работающие под большим давлением. Такие узлы подвергаются переменным нагрузкам от работающих механизмов. Поэтому чтобы обеспечить плотность и прочность, а также долговечность, следует соблюдать ряд технологических нюансов при монтаже. Закручивание шпилек производится постепенно по кругу и в определенной последовательности. Фланцевые соединения могут стать более прочными за счет использования линзового вида прокладки. Чтобы использовать этот вид прокладок, предварительно необходимо отшлифовать поверхность и прокладки, и трубы непосредственно. Наилучшим вариантом для данного вида служат резьбовые фланцевые соединения. Также может использоваться наряду с линзовой прокладкой, плоская металлическая.
    Максимальная плотность фланцевого соединения обеспечивается использованием таких материалов для плоских прокладок, как медь или алюминий.

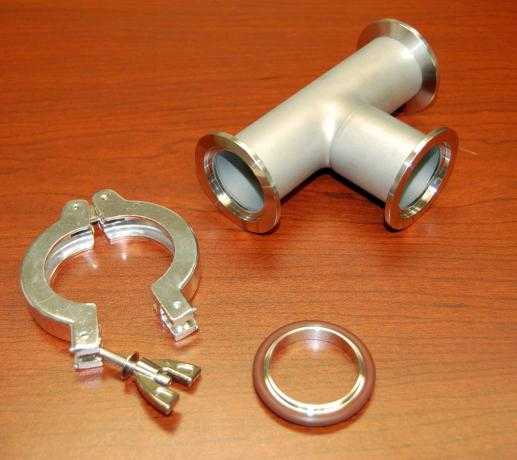

  • Фланцевый замок. Это соединение по конструкции полностью соответствует фланцевому, отличие заключается в том, что вместо привычных крепежных изделий – болтов и шпилек, используется специальная конструкция в виде полосы, которая обжимает фланцы и затягивается болтами. В таких соединениях отверстия по диаметру фланцев отсутствуют. Такой вид отлично зарекомендовал себя в узлах, которые требуют быстрого и периодического разъединения-соединения. Использовать в этом случае можно плоские приварные фланцы или приваренные встык.

Фланцевый крепеж

Для монтажа фланцевых соединений обязательно необходим крепеж. Для крепления трубопроводов применяют такие крепежные изделия: болт, гайка, шпилька и шайба. Так как фланцевые соединения трубопроводов – это достаточно ответственная конструкция, к крепежу предъявляются требования в соответствии со следующими параметрами:

  1. Среда. Она может быть агрессивной и нет. Основываясь на этом параметре среды, выбирается крепеж. Для агрессивных сред предпочтение отдается стали с антикоррозионными свойствами. Также возможно применение специальных покрытий, препятствующих коррозии.
  2. Температура. Здесь играет роль температура жидкости или газа, который будет транспортироваться по данному трубопроводу, а также температурный режим окружающей среды. Каждый материал имеет рабочий диапазон температур, в соответствии с которым выбирается изделие. Если окружающая среда не превышает –30 ºС, возможно применение обычных марок стали, для более низких температур применяются холодостойкие марки.
  3. Давление. Чем выше показатель рабочего давления, тем более высокими параметрами должен обладать используемый материал, из которого изготовлены шпильки для фланцевых соединений.
  4. Показатели крепежных изделий: тип резьбы, шаг, длина.
  5. Материал. Сталь, которую используют в производстве крепежных изделий для фланцевых соединений можно классифицировать по четырем категориям:

  • углеродистая сталь общего назначения, рабочая температура не должна превышать показатель 200 ºС, а максимальный диаметр – 48 мм;
  • углеродистая сталь, применяемая для изделий повышенной точности, температура работы не может быть выше значения 300 ºС;
  • сталь углеродистая с повышенным качеством, крепежные изделия из этого материала могут эксплуатироваться при температуре выше 450 ºС;
  • легированные стали, которые обладают теплоустойчивыми и антикоррозионными свойствами.

Ограниченность применения крепежных изделий

Выбор крепежных изделий обусловлен вышеперечисленными параметрами, но существуют и некоторые ограничения:

  1. Крепежи, эксплуатируемые при рабочем давлении до 25 кгс/см, не ограничены выбором типа изделия. Что же касается давления, которое превышает эту цифру, использоваться могут только шпильки для фланцевых соединений, применение болтов запрещено.
  2. Марка стали для пары «шпилька–гайка» может выбираться как одинаковой, так и различной. Если используется один материал, прочность гайки должна быть ниже прочности шпильки на 20 единиц.

Существует специальный ГОСТ шпильки для фланцевых соединений, в соответствии с которым выбираются номинальные размеры крепежного изделия. Выбор размеров зависит от рабочего давления, которому будет подвержена шпилька.

Прокладки

Эта деталь входит в изолированное фланцевое соединение, для того чтобы обеспечить необходимую плотность между фланцами. Прокладки разделяют на различные виды по определенным параметрам. В зависимости от материала, из которого они изготовлены, различают категории:

  • металлические;
  • неметаллические;
  • комбинированные.

Распределение прокладок по упругости:

  • упругие;
  • жесткие.

Это свойство предопределяет материал, из которого изготовлены прокладки для фланцевых соединений. Упругие получаются из комбинированных и неметаллических видов. Жесткие прокладки в основном представляют собой металлические, а также неметаллические, полученные из таких материалов, как фибра, твердая резина, паронит и т. д.

Конструктивные особенности прокладок

По этому признаку прокладки для фланцевых соединений делятся на:

  • Плоские (могут быть как металлическими, неметаллическими и комбинированными), их применяют в соединениях с плоскими поверхностями. Внутренний диаметр плоских прокладок должен быть больше диаметра трубы на 1-3 мм.
  • Линзовые прокладки изготавливают из углеродистых и легированных сталей, они могут быть как жесткими, так и упругими.
  • Овальные обеспечивают надежное уплотнение, при этом нагрузка на болты достаточно умеренная. Контакт прокладочного изделия происходит по наружной и внутренней окружности с фланцем. Материалом для этих прокладок служит углеродистая или нержавеющая сталь.
  • Гофрированные прокладки могут быть как металлическими, так и неметаллическими. Их изготавливают из тонкого листа меди, мягкой стали, в качестве неметаллического материала используется асбестовый картон или бумага. Внутренний диаметр соответствует диаметру фланца, а внешний корректируется расположением болтов.
  • Спиральные относятся к упругим прокладкам. Такая прокладка состоит из трех элементов – спиральной части и двух ограничительных колец.
  • Зубчатые прокладки, материалом для этих прокладок служит малоуглеродистая или легированная сталь. Изолированное фланцевое соединение с данным типом прокладок может эксплуатироваться при температурах, не превышающих 480 ºС.

Расчет фланцевых соединений

После определения типа фланца, в зависимости от его назначения, вида прокладочного изделия, а также материалов, из которых изделие будет изготавливаться, конструкторами выбираются необходимые размеры детали по специальным таблицам. Они представлены в соответствующих ГОСТах. Несмотря на то что фланцы являются стандартными деталями, очень часто возникает потребность в конструировании индивидуального изделия. Система расчета включает следующие пункты:

  1. Расчет пластических деформаций в основании втулок, это касается соединений, работающих при небольших температурах и давлениях.
  2. Учет внешнего изгибающего момента, возникающего от нагрузки на болты. Этот параметр определяет прочностные характеристики фланца.
  3. Вычисление возникающих напряжений, особенно это касается изделий, которые получены сваркой.
  4. Выбор шага болтов, неправильно определенный этот параметр может вызвать прогиб колец фланца между болтами.

Расчет фланцевых соединений должен учитывать разновидность нагрузки. Возможны два варианта – в первом случае нагрузка от болтов передается на прокладку, во втором – идет равномерное распределение нагрузок между прокладкой и опорным кольцом.

Источник: fb.ru

monateka.com

Ответы@Mail.Ru: что такое фланцевое соединение

<img src=”//otvet.imgsmail.ru/download/daa3ab6a34dd724f6957a1141e006ef9_i-232.jpg” >Фланцевое соединение: 1 — фланец; 2 — прокладка.
<img src=”//otvet.imgsmail.ru/download/daa3ab6a34dd724f6957a1141e006ef9_i-233.jpg” >
Фланцы.
Фланец (от нем. Flansch) — обычно плоское кольцо или диск с равномерно расположенными отверстиями для болтов и шпилек, служащие для прочного и герметичного соединения труб, присоединения их к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение) . Фланцы употребляют попарно.

Фланцы различаются по размерам, способу крепления и форме уплотнительной поверхности. Фланцы могут быть элементами трубы, фитинга, вала, корпусной детали и других. Фланцы в виде отдельных деталей чаще всего приваривают или привинчивают к концам соединяемых деталей. Форма уплотнительной поверхности фланец в трубопроводах зависит от давления среды, профиля и материала прокладки.
<a rel=”nofollow” href=”http://upload.wikimedia.org/wikipedia/commons/f/f2/Flanschverbindung_Gasleitung.jpg” target=”_blank”>http://upload.wikimedia.org/wikipedia/commons/f/f2/Flanschverbindung_Gasleitung.jpg</a>

ФЛ?АНЕЦ (от нем. Flansch), соединительная часть труб, резервуаров, валов и др., выполняемая, как правило, заодно с основной деталью; обычно плоское кольцо или диск с отверстиями под болты или шпильки. Обеспечивает герметичность или (и) прочность соединения.<br><br>

На трубопроводе видел два диска, скрепленых болтами, вот это и есть оно. А диск – это фланец

более усиленная часть соединения труб, валов и др. скрепляемя болтами, шпильками, хомутами и др. быстро съёмнами приспособлениями

touch.otvet.mail.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
