Фланцевая труба – видео-инструкция по монтажу своими руками, особенности фланцевых соединений стальных, чугунных, полиэтиленовых изделий, цена, фото

В зависимости от формы все фланцевые соединения делятся на семь видов:

1. Фланцы, имеющие соединительный выступ. Такая деталь имеет характерный конусообразный нарост на торце.
2. С выступом. На крайней стороне данного элемента имеется нарост цилиндрической формы.
3. С впадиной. Торцевая часть детали имеет кольцеобразную выточку, позволяющую соединять данный тип фланцев с выступами.
4. Фланцы, имеющие шип. Край такого изделия имеет круглый выступ, имеющий форму пустотелого цилиндра.
5. С пазом. Кольцеобразный паз, расположенный на торце таких фланцев, обеспечивает соединение с шипами.
6. Под линзовую прокладку. Возле проходного отверстия имеется небольшая фаска величиной около 20-30 градусов.
7. Под овальную прокладку. В конструкции данного типа фланцев имеется выточка, предназначенная для установки уплотнителя.

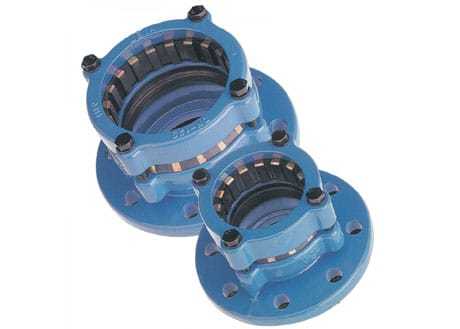

Помимо описанных выше изделий, стоит упомянуть и обжимные фланцы, которые отличаются более сложной конструкцией – такие устройства имеют плоский и фиксирующий фланец. Внутри фиксатора предустановленно специальное кольцо, которое дает возможность фланцу работать по принципу цанговой муфты.

Материал изготовления

В соответствии со стандартами для изготовления фланцев может использоваться сталь или чугун – другие материалы не в состоянии обеспечить данным соединительным элементам необходимые характеристики. Именно по этой причине металл используется для производства любых фланцевых соединений, даже если они будут применяться при обустройстве пластиковых трубопроводов.

Фланцы для стальных труб могут иметь литую форму, то есть быть составляющей частью труб или фитингов, или же приварную, которая имеет плоскую форму и при монтаже крепится к трубам посредством сварки. Для изготовления литых фланцев используется как сталь, так и разные виды чугуна, а плоские изделия могут изготавливаться из легированной или конструкционной стали.

Диаметр фланцевых соединений

Существует 36 стандартных типоразмеров, условный диаметр которых варьируется в пределах от 10 до 3000 мм. Подбор диаметра фланца нужно выполнять в зависимости от материала, используемого для производства детали, и рабочего давления в трубопроводе, где будет устанавливаться фланцевое соединение.

Чугунные литые изделия могут иметь диаметр от 15 до 3000 мм, если используется обычный чугун, а размер пропускного отверстия фланцев из ковкого чугуна не может превышать 80 мм. Элементы, изготовленные из стали, могут иметь диаметр от минимальных 10 мм до 2400 мм. Читайте также: «Виды фланцевых соединений трубопроводов – используемые материалы и способы монтажа».

Рабочее давление

Фланцы для пластиковых трубопроводов, номинальное давление в которых составляет не более 2,5 МПа, могут иметь диаметр от 10 до 1400 мм. Условия эксплуатации металлических труб с фланцевым соединением могут быть жестче – при давлении до 200 атмосфер могут использоваться фланцы диаметром от 15 до 250 мм.

Монтаж фланцевых соединений

Алгоритм обустройства трубопровода с использованием фланцев может меняться в зависимости от материала труб, конструктивных особенностей соединительных элементов и материала их изготовления – например, пластиковые фланцы для труб имеют немало отличий от металлических изделий, поэтому их монтаж будет разниться.

При монтаже литых фланцев первым делом нужно установить между соединяемыми деталями прокладку. Фиксация всех элементов осуществляется болтами и шпильками. Болты можно закручивать как параллельно, постепенно докручивая гайку каждого из них, так и последовательно, для чего противолежащие гайки затягиваются по порядку.

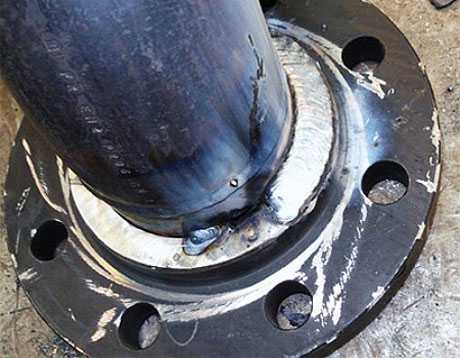

Монтаж стальных плоских фланцев можно выполнять только посредством сварки. Сначала деталь приваривается к краю трубы, после чего наступает пора обустраивать сам трубопровод, стыкуя его элементы. В случае с пластиковыми трубами процесс монтажа требует наличия специальных втулок, которые крепятся к трубопроводу, да и пластиковый фланец для трубы тоже пригодится – соединять одинаковые материалы всегда проще. При необходимости соединения труб из разных материалов используется обжимная фланцевая муфта.

Описанные способы монтажа трубопровода позволяют соединять не только отрезки труб, но и конструкции, включающие в себя различные фитинги и соединительную арматуру. Кроме того, при необходимости можно установить декоративный фланец на трубу, чтобы улучшить ее визуальные качества.

Заключение

Фланцы для труб позволяют создать надежное разъемное соединение трубопровода. Высокие эксплуатационные характеристики и широкий ассортимент позволяет подобрать оптимальный фланец для любой коммуникационной сети.

trubaspec.com

Фланец для трубы: классификация и конструктивные особенности

Фланцы изготовленные по ГОСТу значительно надежнее обычных.

Для стягивания используются специальные резьбовые шпильки с шайбами и гайками, болты и прочее. Часто для полиэтиленовых водопроводов применяется метод сварки, что обеспечивает надежность крепления, отсутствие протечек, но такие соединения получаются неразъемными, что в некоторых случаях недопустимо.

Классификация фланцев для трубопроводов

1. Заглушки, представляющие собой плоские конструкции без центрального отверстия, служат для перекрытия потоков рабочей среды.

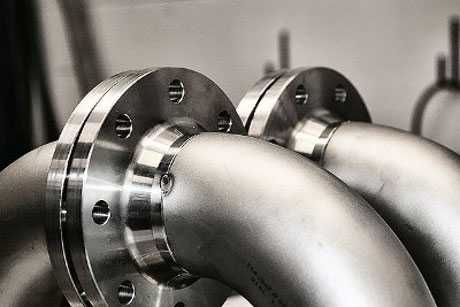

2. Воротниковые (приварные) применяются при соединении труб встык. Они отличаются наличием специального воротника, то есть стального выступа для приваривания. Такие элементы характеризуются повышенной прочностью, часто именно они используются вместо плоских, когда надо монтировать трубопроводы с рабочей средой выше 450 градусов и с давлением выше 2,5 МПа.
3. Плоские фланцы — это диски, которые по центру имеют отверстие для присоединения трубы либо другого оборудования. По краю идут меньшие отверстия, чтобы фланцы могли прочно крепиться друг к другу при помощи специальных фиксирующих шпилек и болтов.

Фланцы разделяются на несколько видов, среди которых надо выделить:

Когда необходимо перекрыть трубу, используется фланец заглушка.

1. Прессованные, используемые для монтажа отдельных частей трубопровода, при необходимости подсоединения разного оборудования. Фланцы представляют собой круг с отверстием посередине, небольшим выступом и четырьмя небольшими отверстиями по краям для шпилек. Чаще всего изготавливаются из нержавеющей стали методом прессования. Стоимость их невелика, они применяются для соединения самых различных труб, в том числе водопроводных.
2. Алюминиевые (силуминовые) — это один из самых экономных вариантов, такие элементы выполнены в виде круга с отверстием посередине и восемью небольшими отверстиями по краям для креплений. Тип их свободный, отличаются устойчивостью к коррозии, но прочность их невелика. Применяются в том случае, когда нет необходимости монтажа высокопрочных изделий.
3. Заглушки представляют собой глухой диск с восемью отверстиями по краям для крепления. Используются в том случае, когда труба перекрывается, изготавливаются из стали. Заглушки ставятся для магистралей, местных трубопроводов. По размерам, форме повторяют соединительные фланцы.Выдерживают температуру рабочего потока от -70 до +600°C, давление — от 0,6 до 16 МПа.
4. Воротниковые изготавливают из стали, они имеют специальный выступ у центрального отверстия. Применяются они тогда, когда есть необходимость соединения самых разных систем в довольно большом диапазоне температурных значений. Чаще всего ставят их в промышленных трубопроводах, соединение осуществляется приварным методом.
5. Плоские фланцы — это распространенный тип крепежных и соединительных элементов. Они представляет собой плоский диск с центральным и боковыми отверстиями. Метод крепления — приварной, при помощи специальных шпилек.

trubaspec.com

Фланец для трубы: классификация и конструктивные особенности

Фланцы изготовленные по ГОСТу значительно надежнее обычных.

Для стягивания используются специальные резьбовые шпильки с шайбами и гайками, болты и прочее. Часто для полиэтиленовых водопроводов применяется метод сварки, что обеспечивает надежность крепления, отсутствие протечек, но такие соединения получаются неразъемными, что в некоторых случаях недопустимо.

Классификация фланцев для трубопроводов

1. Заглушки, представляющие собой плоские конструкции без центрального отверстия, служат для перекрытия потоков рабочей среды.
2. Воротниковые (приварные) применяются при соединении труб встык. Они отличаются наличием специального воротника, то есть стального выступа для приваривания. Такие элементы характеризуются повышенной прочностью, часто именно они используются вместо плоских, когда надо монтировать трубопроводы с рабочей средой выше 450 градусов и с давлением выше 2,5 МПа.
3. Плоские фланцы — это диски, которые по центру имеют отверстие для присоединения трубы либо другого оборудования. По краю идут меньшие отверстия, чтобы фланцы могли прочно крепиться друг к другу при помощи специальных фиксирующих шпилек и болтов.

Фланцы разделяются на несколько видов, среди которых надо выделить:

Когда необходимо перекрыть трубу, используется фланец заглушка.

1. Прессованные, используемые для монтажа отдельных частей трубопровода, при необходимости подсоединения разного оборудования. Фланцы представляют собой круг с отверстием посередине, небольшим выступом и четырьмя небольшими отверстиями по краям для шпилек. Чаще всего изготавливаются из нержавеющей стали методом прессования. Стоимость их невелика, они применяются для соединения самых различных труб, в том числе водопроводных.
2. Алюминиевые (силуминовые) — это один из самых экономных вариантов, такие элементы выполнены в виде круга с отверстием посередине и восемью небольшими отверстиями по краям для креплений. Тип их свободный, отличаются устойчивостью к коррозии, но прочность их невелика. Применяются в том случае, когда нет необходимости монтажа высокопрочных изделий.
3. Заглушки представляют собой глухой диск с восемью отверстиями по краям для крепления. Используются в том случае, когда труба перекрывается, изготавливаются из стали. Заглушки ставятся для магистралей, местных трубопроводов. По размерам, форме повторяют соединительные фланцы.Выдерживают температуру рабочего потока от -70 до +600°C, давление — от 0,6 до 16 МПа.
4. Воротниковые изготавливают из стали, они имеют специальный выступ у центрального отверстия. Применяются они тогда, когда есть необходимость соединения самых разных систем в довольно большом диапазоне температурных значений. Чаще всего ставят их в промышленных трубопроводах, соединение осуществляется приварным методом.
5. Плоские фланцы — это распространенный тип крепежных и соединительных элементов. Они представляет собой плоский диск с центральным и боковыми отверстиями. Метод крепления — приварной, при помощи специальных шпилек.

Конструктивные особенности

Конструкция подобных соединительных элементов позволяет выдерживать не только большое давление, но и прочие неблагоприятные условия эксплуатации. Сама конструкция регламентируется ГОСТом, сегодня могут иметь девять исполнений:

• с соединительным выступом под углом в 45°. Является наиболее часто применяемым для различных условий;
• с соединительным выступом под углом в 90°;
• с выступом в 45°, с впадиной и выборкой изнутри;
• с шипом, имеет выступ в 90°;
• с кольцевидной выборкой, пазом;
• с внутренней фаской под линзовую прокладку;
• для прокладок овального сечения, имеет канавку на торцевой поверхности тоже овальной формы;
• две последние конструкции — комбинированные.

Преимущества фланцев из стали

Фланцы должны обладать способностью выдерживать высокие и низкие температуры, работать в химически активных средах, не поддаваться окислению, иметь высокие показатели пластичности и ударной вязкости.

Сегодня применяются самые различные фланцы, которые могут изготавливаться из алюминия, пластика, чугуна и стали. Последние обладают большими преимуществами, среди которых необходимо выделить такие, как:

• из нержавеющей стали — подходят для монтажа самых различных труб, включая полиэтиленовые;
• стальные фланцы отлично выдерживают температуру от -70 до +450°C;
• нержавейка очень устойчива к рабочим агрессивным средам, применять фланцы можно, начиная от обычных водопроводов с технической и питьевой водой и заканчивая транспортировкой химических веществ, кислот, щелочей в качестве рабочей среды;
• стальные фланцы считаются экологически чистыми, отвечают всем санитарно-бактериологическим требованиям, их можно применять для различных целей.

Из минусов надо отметить только стоимость стальных изделий, которая намного выше алюминиевых и пластиковых. Но это вполне оправдывается, например, там, где фланцы из обычной углеродистой стали потребуют замены уже через год, изделия из нержавеющей стали могут продержаться не одно десятилетие.

Фланцы для ПНД (для полиэтиленовых труб)

Фланец позволит соединить трубы без сварки.

Фланцы ПНД, используемые для соединения полиэтиленовых труб, представляют собой плоский диск, при помощи которого соединяются трубы и задвижки, краны и другая арматура шпильками и болтами. Разделяются на такие разновидности, как:

1. Муфта электросварная, которая используется для соединения полиэтиленовых труб между собой, с фасонными элементами. Такой тип фланца ПНД имеет нагревательную открытую спираль, при работе не требует специальных приспособлений. Такая муфта выдерживает давление до 16 атм. для воды и до 10 атм. для газа.
2. Полиэтиленовые заглушки ПНД для перекрытий концевых отверстий полиэтиленовых трубопроводов. Изготавливаются из полиэтилена низкого давления, привариваются двумя способами при помощи специального сварочного оборудования.
3. Тройники ПНД предназначены для монтажа нескольких ответвлений для систем с питьевой и технической водой. Приваривается к трубе тройник по методу электросварных муфт.
4. Переходы ПНД применяются для редукции полиэтиленовых труб, крепятся только при помощи сварки встык и терморезисторной сварки.
5. Отводы ПНД применяются для полиэтиленовых труб в водо- и газопроводах. Это конструкционный элемент, позволяющий управлять потоками рабочей среды.
6. Втулки ПНД под фланец используются для обеспечения должного упора, применяются с прижимными элементами.

Трубы, для изготовления которых применяется полиэтилен, требуют использования специальных фланцев, позволяющих выполнять качественное, надежное соединение. Для крепежа применяются не шпильки и болты, а методы сварки, что оптимально подходит именно для этого материала.

Фланцы применяются для соединения самых различных изделий, это универсальный крепежный элемент, который может изготавливаться из разных материалов, иметь разную форму и назначение. Особое место занимают фланцы для соединения полиэтиленовых труб, которые крепятся методом сварки, что позволяет делать прочнейшее крепление отдельных элементов между собой. Хотя технология прокладки труб из полиэтилена допускает использование и обычных стальных фланцев, имеющих многочисленные преимущества. Одним словом, это надежный элемент для трубопровода с различной средой.
