Фитинги для пвх – видео-инструкция по монтажу своими руками, особенности изделий канализационных труб, размеры, цена, фото

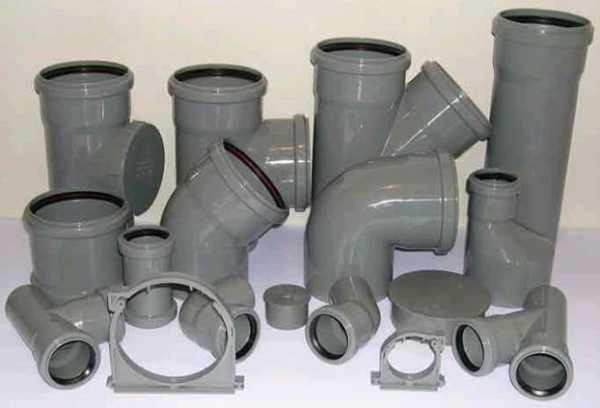

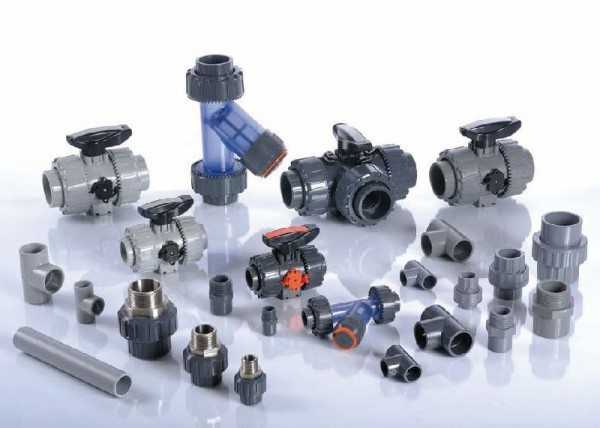

Разновидности ПВХ фитингов для труб



Фитинги для ПВХ труб используются с целью соединения между соседних изделий между собой или изменения направления движения трубопровода. Также они могут играть роль переходника между трубами разных диаметров или между участками системы, состоящими из разных материалов. Конструктивно они представляют собой небольшое изделие, которое имеет различную форму в зависимости от исполняемых функций.

Еще одним назначением фитинга является разветвление одного участка пути трубопровода на несколько веток. В этом случае у него будет три или четыре отверстия для трубы. Аксессуар позволяет получать соединение разъемного типа, которое отличается высокой практичностью и достаточно надежно, если его правильно обработать.



Ничего сложно в работе с фитингами нет, и для этого не требуются специальные знания и инструменты. Нужно просто вставить концы труб в соответствующие отверстия и максимально продвинуть их в глубину. Для повышения герметичности стыка его обрабатывают специальными пастами.

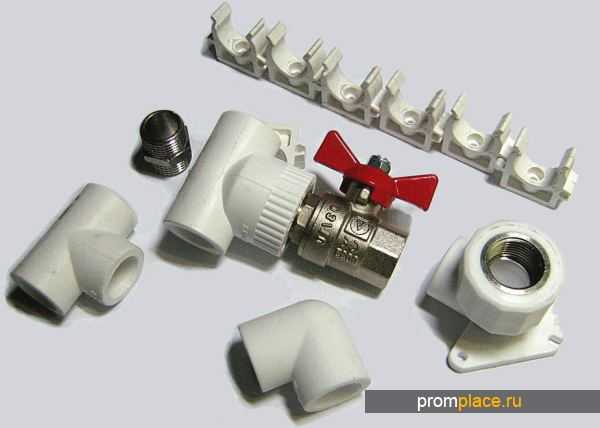

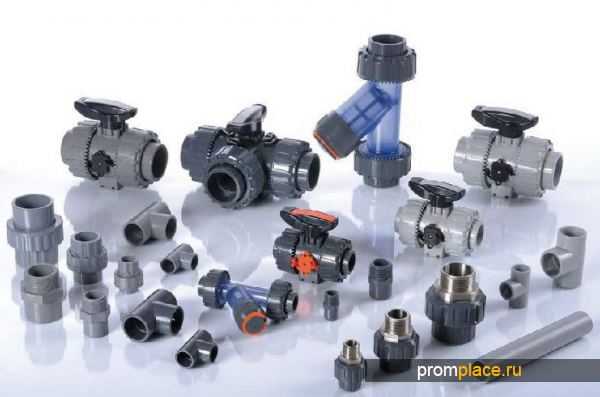

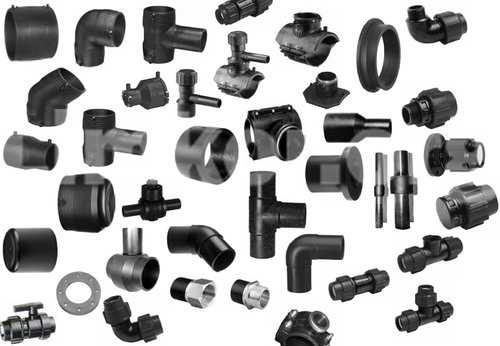

Фитинги представлены на рынке в широком ассортименте





Дальше останется просто позвонить по указанному телефону и уточнить у оператора наличие детали на складе. Если ее там не окажется, можно оставить заказ и фитинг будет доставлен в нужном количестве. Срок поставки обычно не превышает пяти рабочих дней. В отдельных случаях, если нужна редкая модель, этот период может растянуться на пару недель.

Но такие ситуации встречаются крайне редко, так как уровень конкуренции в отрасли высок и каждый игрок рынка старается максимально удовлетворять запросы покупателей, чтобы не потерять свою целевую аудиторию. При подготовке к прокладке трубопровода нужно несколько раз просчитать все необходимые затраты материал и расходников, чтобы в самый разгар работ не оказалось, что каких-либо предметов для завершения ремонта не хватает.

ПВХ фитинги для труб водопровода, как и сами трубы, имеют собственную маркировку. Числовое обозначение отражает все технические характеристики отдельного изделия, а также номер партии и другие сведения, которые могут быть полезны для заинтересованных лиц. Чтобы научиться понимать маркировку, нужно просто воспользоваться таблицей соответствия цифры определенному свойству.



Найти подобный материал можно в сети Интернет. При выборе фитинга стоит учитывать, что он должен быть такой же марки, как и сама труба. Очень важно, чтобы все элементы системы имели одинаковые эксплуатационные параметры, чтобы на отдельных участках не возникали проблемы.



Разновидности фитингов





Для более надежной фиксации фитинга может использоваться термическая обработка. Так как канализационные трубы проходят под землей, доступ к ним весьма затруднен, и нужно сделать все максимально герметично, чтобы не пришлось тратить много средств на устранение аварий.







Клеевые фитинги для ПВХ труб отличаются более надежной фиксацией. Трубы в них не просто вставляются, а еще и садятся на специальное клеящее вещество, которое не чувствительно к воздействию воды и высоких температур. Такая деталь будет обеспечивать повышенную герметичность и хорошо подойдет для любых видов коммуникаций.



Стоить она будет дороже стандартной модели, что вполне оправдано, учитывая ее преимущества. Но важно отметить, что при правильном осуществлении всех технологических процедур и обычный фитинг будет идеально справляться со своими функциями. Просто работа с ним потребует больше времени. Но если приложить усилия, результат будет тот же.



Выбор производителя





Лучшими в мире признаны немецкие комплектующие. Они производятся на высокоточном оборудовании и с использованием самого качественного сырья. Но и цена их будет самой высокой, поэтому при недостаточном бюджете стоит обратить внимание на турецкие и чешские изделия. Они обладают оптимальным для большинства граждан соотношением цена/качество.

При покупке нужно проверить у поставщика наличие сертификатов, подтверждающих подлинность продаваемых товаров. Если он не может предоставить запрашиваемые документы, то лучше обратиться к другому дилеру, так как велик риск нарваться на подделку, которая абсолютно не отвечает никаким установленным государственным нормам.

promplace.ru

пвх трубы и фитинги для канализации, размеры пластиковых фитингов, фото и видео примеры

Содержание:

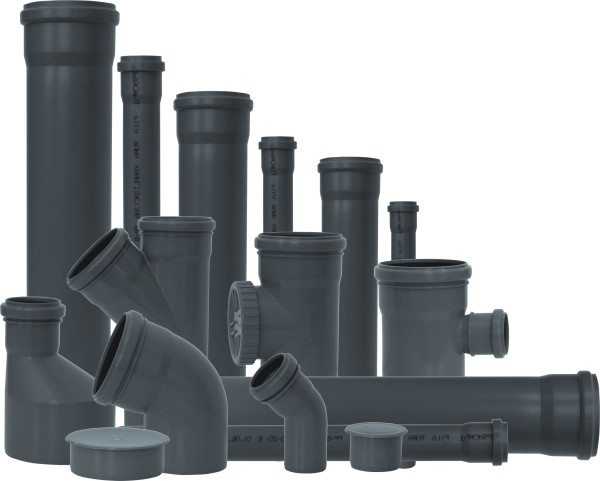

1. Канализационные системы из поливинилхлорида
2. Что представляют собой канализационные фитинги
3. Область применения фитингов для канализационных труб

4. Разновидности фитингов для канализации
5. Фитинги «под резиновое кольцо» для внутренней канализации из ПВХ
6. Фитинги «под резиновое кольцо» для наружной канализации
7. Фитинги под клеевой способ для канализации
8. Советы по выполнению монтажных работ

На современном строительном рынке продаются трубы из разных полимерных материалов:

• полипропилена;
• полибутилена;
• полиэтилена;
• поливинилхлорида (ПХВ).

Полимерные канализационные трубы и фитинги устойчивы ко многим агрессивным средам, отличаются простотой монтажа, легкостью и долговечностью.

При монтаже систем отвода стоков фитинги для канализационных труб применяют без использования специального дорогостоящего оборудования для выполнения газовой и электросварки.

Канализационные системы из поливинилхлорида

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.

Но сегодня при создании наружных и внутренних канализационных сетей берут ПВХ трубы и фитинги для канализации (как они выглядят видно на фото). Использование комплектующих изделий, изготовленных из полимерных материалов, способствует решению многих задач по созданию инженерных коммуникаций и трубопроводов (прочитайте также: «Трубы ПВХ для канализации — технические характеристики и варианты монтажа»). Также их применение значительно удешевило обустройство канализационной системы.

Современные канализационные трубы ПВХ и фитинги имеют следующие преимущества:

• небольшой вес – этот нюанс имеет большое значение при планировании прокладки канализационных систем. Легкие изделия существенно облегчают процесс доставки продукции и проведение монтажных работ;
• долговечность – в среднем канализационные комплектующие изделия, в том числе фитинги для ПВХ труб канализации, способны прослужить 30-40 лет. Правда некоторые производители утверждают, что их продукция имеет полувековой срок эксплуатации. Дело в том, что эти трубы и фитинги устойчивы к воздействию ультрафиолета, повышенной влажности, воздействию разных агрессивных сред, изменениям температуры. Внутренняя поверхность этих изделий не зарастает отложениями и не покрывается коррозией;
• простота монтажа — все элементы канализационной системы приходится собирать в единую конструкцию вручную. Не требуется применение электрической и/или газовой сварки. Между собой ПВХ канализационные трубы и фитинги соединяют по аналогии с конструктором. Выполнить монтаж можно своими руками, без проведения специальной подготовки;
• большой ассортимент – сейчас производители выпускают фитинги для канализационных труб ПВХ в различных вариациях, и это позволяет выполнить установку канализационной системы наивысшего уровня сложности;
• доступная стоимость продукции.

Что представляют собой канализационные фитинги

Современные фитинги для канализационных труб – это обязательные элементы канализационных трубопроводов.

Они предназначаются:

• для соединения в единую конструкцию комплектующих изделий при обустройстве канализации в доме или квартире;
• для присоединения сантехнического оборудования к главной магистрали, отводящей стоки.

Область применения фитингов для канализационных труб

В настоящее время канализационные трубы и фитинги пластиковые чаще всего задействуют при обустройстве внутренней канализации в зданиях и строениях разного назначения:

• для постоянного отвода канализационных стоков при условии, что температура жидкости не превышает 80 градусов;
• для кратковременного отвода сточных вод (на протяжении не более одной минуты), температура которых составляет не более 95 градусов.

Трубы и фитинги для канализации из поливинилхлорида также разрешается использовать для перемещения химических стоков, если их pH равен от 2 (кислая среда) до 12 (среда щелочная). Если канализационная система будет использоваться для отвода промышленных стоков, не прошедших очистку, необходимо убедиться в ее устойчивости к влиянию химических реагентов.

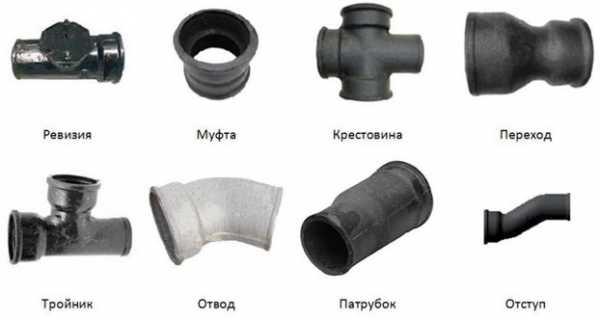

Разновидности фитингов для канализации

Фитинги для канализационных труб ПВХ в зависимости от типа канализационной системы бывают предназначены:

• для монтажа во внутренних системах;
• для применения во внешних сетях.

В зависимости от способа соединения фитинги и трубы делятся на:

• изделия, соединяющиеся «под резиновое кольцо»;
• элементы под клеевой способ соединения без применения уплотнительных колец.

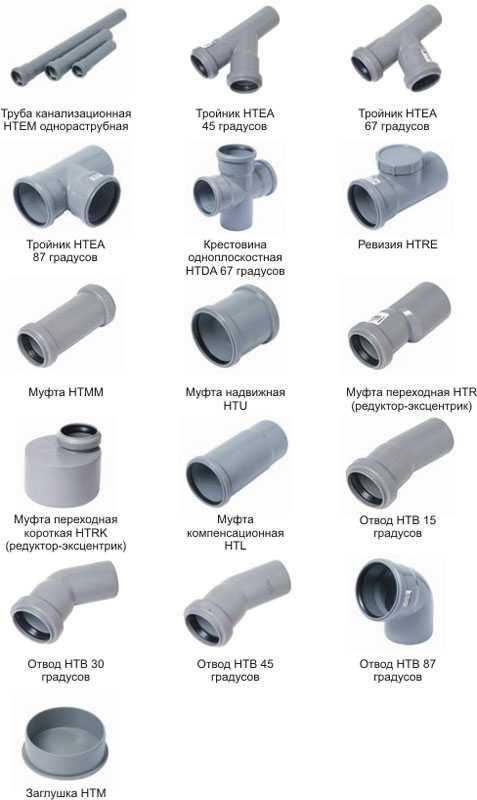

Фитинги «под резиновое кольцо» для внутренней канализации из ПВХ

Для обустройства внутренней канализации производители выпускают такие фитинги для пластиковых канализационных труб «под резиновое кольцо»:

1. Муфта. В продаже имеется несколько ее разновидностей — ремонтная полнопроходная и с упором.
2. Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие.
3. Ревизия с крышкой – нужна для выполнения очистных мероприятий.
4. Тройник. Может иметь угол 45°, 67° или 90°.
5. Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
6. Одноплоскостная крестовина. Может иметь угол 45° и 90°.
7. Отвод. Производится с углом 30°, 45° и 90°.
8. Заглушка.
9. Патрубок компенсационный.

Фитинги «под резиновое кольцо» для наружной канализации

Когда создается наружная канализация — трубы и фитинги соединяют «под резиновое кольцо» с применением следующих элементов:

1. Муфта.
2. Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
3. Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
4. Тройник. Продается с углом 45°, 67° или 90°.
5. Трехраструбный тройник с углом 90°.
6. Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
7. Заглушка.
8. Одноплоскостная крестовина. Может иметь угол 90°.
9. Ревизия с крышкой.
10. Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
11. Двухколенный сифон.

Фитинги под клеевой способ для канализации

Для соединения элементов канализации клеевым способом используют фитинги для канализационных труб ПВХ, которые одинаковы как для внутренней, так и для наружной сети:

1. Муфта.
2. Отвод. Может иметь угол 30°, 45°, 87° и 90°.
3. Тройник. Производится с углом 45°, 67° и 90°.
4. Ревизия с крышкой.
5. Редукция (переходник).
6. Заглушка.
7. Двухплоскостная крестовина. Может быть с углом 45° и 90°.
8. Седелка под клей с раструбом с углом 90°.
9. Седелка под клей, имеющая гладкий конец. Угол 90°. Этот элемент служит для врезки в стояки канализации.

Советы по выполнению монтажных работ

Когда монтируют фитинги для труб ПВХ для канализации необходимо придерживаться таких рекомендаций:

• резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками;
• затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами;
• зачистку и склеивание производят насухо;
• при образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.

При условии правильного проведения монтажных работ трубы и фитинги для прокладки канализационной сети прослужат указанный производителем срок. Читайте также: «Заглушка на канализационную трубу должникам — как её устанавливают, как убрать самостоятельно».

kanalizaciyadoma.com

Какие бывают фитинги для пластиковых труб или что нужно приобрести для водопровода

На первый взгляд, устройство трубопровода ПВХ не так уж и сложно – это сами трубы и приспособления для их соединения, важно лишь собрать этот «конструктор». Именно такое ошибочное мнение и становится причиной лишних трат, раздражения и других неприятностей. В действительности, правильный выбор комплектующих, труб и «соединений», которые правильно называются фитингами, должен учитывать множество факторов.

Как определить, что потребуется для монтажа пластикового трубопровода?

Для определения количества и видов необходимых фитингов лучше всего нарисовать точный план будущего трубопровода с соблюдением масштаба и привязкой к местности. Так, если в месте прокладки существует некое препятствие, из-за которого потребуется изменить направление трубопровода, его также необходимо нанести на план.

По готовой схеме несложно будет определить количество тупиковых окончаний, пересечений труб с соединением и в обвод, будут видны разветвления трубопровода. Для каждого из этих случаев предназначены специальные фитинги, подробнее о которых мы расскажем позже. Хорошо, если на плане вы сразу разделите будущий трубопровод на отрезки, исходя из стандартной длины труб ПВХ, имеющихся в продаже.

Так будут видны участки, в которых потребуются прямые соединения. Например, длина трубы составляет 3 метра, а прямой участок на схеме – 3,5 метра. Очевидно, что придется наращивать трубу, присоединяя к ней дополнительный отрезок. Для таких соединений используют самый простой вид фитинга – муфту. Отдельно следует отметить те места, в которых необходимо изменить диаметр трубопровода. Для соединения труб разного диаметра существуют особые фитинги.

• Вопросам выбора и монтажа пластиковых труб для канализации посвящен этот материал.
• Об использовании металлопластиковых труб для отопления дома рассказывается здесь.
• А по этой ссылке находится информация о медных трубах для отопления.

Кроме конструкции, фитинги различаются по материалу и способу соединения (пайка, резьба внутренняя, наружная резьба).

Важно знать: практически все виды фитингов выпускаются как с наружной, так и с внутренней резьбой. Продумайте тщательно, как именно будет осуществляться соединение труб для того, чтобы не совершить ошибки при покупке.

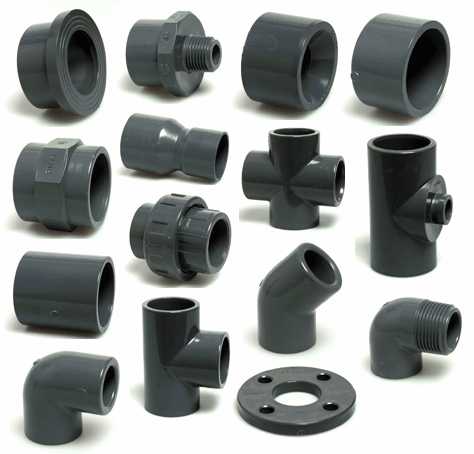

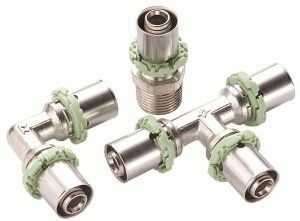

Виды конструкций фитингов для пластиковых труб

Угол для соединения пластиковых труб

Угол или колено – один из наиболее распространенных видов фитингов. С его помощью осуществляются повороты магистрали. Углы необходимы для монтажа трубопровода ПВХ любого масштаба – от водоснабжения ванной в квартире до обеспечения водой многоквартирных домов.

Для удобства монтажа выпускаются колена с различными углами соединения труб – 30, 45 или 90 градусов, позволяющие без труда смонтировать поворот любой степени сложности.

Колена для пластиковых труб лишены резьбы и соединяются с трубами методом пайки. Резьбовые колена применяются для труб из металлопластика.

Заглушки для труб ПВХ

Заглушки устанавливаются на концах трубопроводов, ограничивая тупиковые ответвления. При необходимости заглушка может быть соединена с другим типом фитинга, например с ее помощью можно превратить крестовину в тройник (перекрестное соединение в узел, объединяющий три трубы), если имеется такая необходимость.

Заглушки используют не только при монтаже трубопроводов, но и в качестве защиты труб при транспортировке в том случае, если существует риск попадания в полости труб мусора или пыли.

Крестовины для труб ПВХ

Крестовина – фитинг для соединения нескольких систем водоснабжения или отдельных частей крупной системы. Каждый отвод крестовины располагается под прямым углом относительно двух соседних. Таким образом, крестовина представляет собой объединительное соединение взаимно перпендикулярных трубопроводов. Соединение систем и частей системы часто связано с необходимостью стыковки труб различного диаметра или из разных материалов. В связи с этим крестовины выпускаются с соединениями для пайки или с резьбой, существуют модификации, одновременно выполняющие функции переходников между трубопроводами разного диаметра.

Тройники для труб ПВХ

Тройники устанавливают в местах разветвлений трубопроводов, при этом для удобства монтажа можно выбрать тройник, у которого центральный отвод располагается под углом 90, 45 или 30 градусов. Как и крестовины, тройники выпускаются для различных соединений, а также существуют модели-переходники.

Обводы для труб ПВХ

Обводы – специальный вид фитингов, позволяющий легко обойти имеющееся на пути магистрали препятствие без применения нескольких колен или другого набора фитингов. Обводы применяются и в местах, где два трубопровода должны пересечься, не соединяясь.

Опоры для труб ПВХ

Чаще всего опоры применяют при монтаже крупных магистралей горячего водоснабжения, поскольку они предназначены для жесткого крепления труб, необходимого при их температурном расширении. Степень расширения небольшого участка трубопровода в пределах ванной комнаты обычной квартиры не настолько велика, чтобы применение опоры было обязательным условием. В быту опоры могут пригодиться при монтаже горячего водоснабжения в доме или коттедже при удаленном размещении водонагревательного котла.

Муфты для труб ПВХ

Муфта — способ соединения труб, который может спасти даже в тех случаях, когда обычная пайка не может применяться по тем или иным причинам. Так, по функциональности различают четыре вида соединительных муфт:

• Для соединения идентичных по диаметру труб из одного материала. Такие муфты не имеют резьбы и соединяются с трубами методом пайки.
• Для соединения труб из различных материалов. Эти фитинги могут иметь различные варианты соединений, в частности, одним из наиболее распространенных видов является муфты, одна сторона которых предназначена для соединения с пластиковой трубой и крепится к ней при помощи пайки, а вторая имеет резьбу и соединяется с металлическим трубопроводом при помощи резьбы. Среди муфт для соединения труб из различного материала существуют модификации, предназначенные для стыковки пластиковых труб с гибкими гофрированными трубопроводами, однако, они чаще всего используются при монтаже канализационных систем.
• Муфты-переходы, соединяющие трубопроводы различных диаметров. Среди таких муфт существуют как разновидности для стыковки пластиковых труб, предназначенные для двустороннего соединения пайкой, так и модификации для подсоединения пластикового трубопровода к другому типу труб, имеющие с одной стороны резьбу.
• Для герметичного уплотнения. Такие муфты могут быть установлены в местах соединений трубопроводов, на которые может действовать какая-либо нагрузка, труднодоступных местах соединений – в случаях, когда важны герметичность соединения и высокая надежность. Такие муфты имеют специальные силиконовые кольца, которые при креплении зажимаются с двух сторон специальными гайками.

Следует помнить: Попытки «модернизации» или изменения конструкции того или иного вида фитингов своими руками могут повысить снизить прочность соединения или самого фитинга, тем самым повышая риск разгерметизации трубопровода.

«Американка» для труб ПВХ

«Американкой называют универсальное разборное и герметичное соединение, которое используется для подключения сантехники или при переходе общего трубопровода к проблемному участку. Часто перед «американкой» устанавливают вентиль, что позволяет при необходимости быстро отсечь необходимый участок и снять сантехнический прибор для ремонта или замены.

Вентили для трубопроводов ПВХ

Приступая к монтажу трубопровода из пластиковых труб, не следует забывать о необходимости установки запорно-регулирующей арматуры. В частности, в любой системе или на ее участке важно установить запорный вентиль, при помощи которого можно перекрыть водоснабжение, отсекая часть трубопровода для ревизии или ремонта.

Как и фитинги, вентили могут иметь различные тип соединений («пайка-пайка» или «пайка-резьба») с соответствующими требованиями к монтажу. Для удобства монтажа трубопроводов выпускаются прямые и угловые вентили, вентили- переходники, соединяющие участки труб различных диаметров. Важно при подборе запорной арматуры учитывать функциональное назначение вентилей. Так, существуют вентили для труб ПВХ, предназначенные для установки на линиях газоснабжения, отопления, трубопроводах горячей и холодной воды, и они не являются взаимозаменяемыми, поскольку имеют различные ресурсы герметичности и устойчивость к воздействию высоких температур.

diskmag.ru

видео-инструкция по монтажу своими руками, фото и цена

ПВХ трубы и фитинги для водопровода и канализации сегодня применяются практически повсеместно. Этот материал является предпочтительным для использования начинающими мастерами, поскольку его обработка не представляет особых сложностей, а герметичное соединение может осуществляться множеством способов.

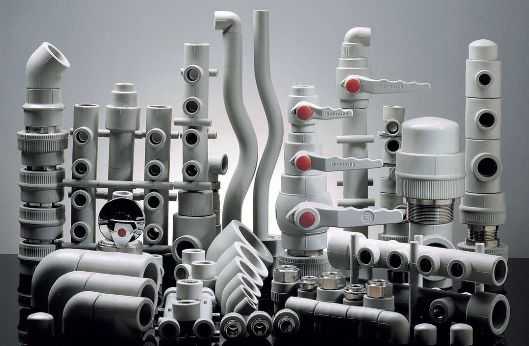

Ассортимент деталей для монтажа колен разной формы

Ниже мы опишем особенности таких изделий, а также проанализируем их положительные и отрицательные качества.

Анализ фитингов

Материал

Фитингом называют деталь трубопровода, которая используется для соединения прямых труб, а также формирования трубной разводки путем обустройства поворотов, ответвлений,  монтажа запорной арматуры и т.д.

Для изготовления фитингов применяются самые разные полимерные материалы, и поливинилхлорид является одним из наиболее распространенных.

Параметры материала позволяют выпускать изделия самой разной формы и размера

В состав ПВХ входят такие компоненты:

• Основа — поливиниловая масса, обладающая высокой пластичностью. Благодаря ее эксплуатационным характеристикам фитинг приобретает устойчивость к деформациям, возникающим при его использовании в системе.
• Отвердитель – материал, снижающий вязкость и повышающий плотность ПВХ. Чем больше отвердителя будет в составе, тем крепче будут стенки соединительного элемента.
• Пластификатор — компонент, придающий ПВХ эластичность. При недостатке пластификатора изделие становится хрупким и трескается при малейшей изгибающей или растягивающей конструкции.

Обратите внимание! Также в состав поливинилхлорида могут вводиться пигменты, но и трубы, и фитинги обычно выпускают в нейтральном сером цвете. Впрочем, есть и исключения, особенно среди брендовых изделий.

Ключевые разновидности

Благодаря таким характеристикам материала инструкция предусматривает возможность нескольких вариантов обустройства соединения «труба – фитинг».

По этому параметру все детали делятся на:

Изделия для клеевого и клеево-резьбового соединения

• Клеевые – переходники для различных труб, которые обеспечивают неразъемную фиксацию с использованием специального клея. При условии изготовления по стандартам детали входят друг в друга с минимальным зазором, а применение молекулярных клеев позволяет сделать область контакта абсолютно герметичной.  Максимально допустимым для подобных фитингов считается давление в 160 – 170 бар (величина зависит от температуры воды и диаметра труб).
• Резьбовые – соединяются с помощью патрубка с наружной резьбой и гайки (металлической или поливинилхлоридной). Обычно производятся из более жесткого ПВХ с меньшим коэффициентом эластичности, за счет чего поддерживается высокая плотность резьбового соединения.

Фото колена с внутренней резьбой

• Комбинированные – подразумевают как использование накидной гайки на резьбе, так и проклеивание патрубка. Используются там, где необходимо обеспечить максимальную механическую прочность и повысить герметичность.
• Разъемные – стыкуются с трубами с помощью эластичных резиновых муфт. Такие соединения не выдерживают высокого давления, потому их чаще всего применяют при обустройстве систем самотечной (безнапорной) канализации.

Фитинги для ПВХ труб водопровода также могут иметь самую разную конфигурацию. Примеры наиболее часто используемых деталей приводятся в таблице ниже:

Название	Особенности конфигурации и назначение
Ниппель	Могут быть как пластиковыми, так и металлическими. Используются для стыковки двух труб разного диаметра. Чаще всего для этой цели применяется резьбовое соединение.
Муфта	Короткий сегмент трубопровода с раструбами на обоих концах. Муфты задействуют для наращивания труб одного диаметра. Практически всегда предполагают клеевое соединение.
Отвод	Представляет собой отрезок трубы с боковым ответвлением. Обычно герметичность обеспечивается с помощью клеевого пояса, но фитинги для канализационных систем могут снабжаться и уплотняющей резиновой манжетой. Применяются для формирования трубной разводки.
Угол	Пластиковая деталь, лишенная металлических частей. Устанавливается там, где необходимо сформировать поворот трубы без изменения диаметра. Способы соединения аналогичны описанным в предыдущем пункте.

Поливинилхлоридный ниппель

Впрочем, в ряде случаев могут использоваться и другие конфигурации фитингов, благо, их ассортимент постоянно расширяется.

Особенности использования

Преимущества

Популярность деталей из ПВХ объясняется тем, что для них характерны вполне ощутимые плюсы.

Среди достоинств поливинилхлоридных фитингов можно выделить следующие:

• Устойчивость к химическим воздействиям. Детали не подвергаются коррозии, поливинилхлорид долгое время сохраняет эластичность, обеспечивая герметичность соединения.
• Небольшая масса. Трубная разводка оказывает минимальную нагрузку на несущие конструкции, что позволяет крепить ее практически где угодно.

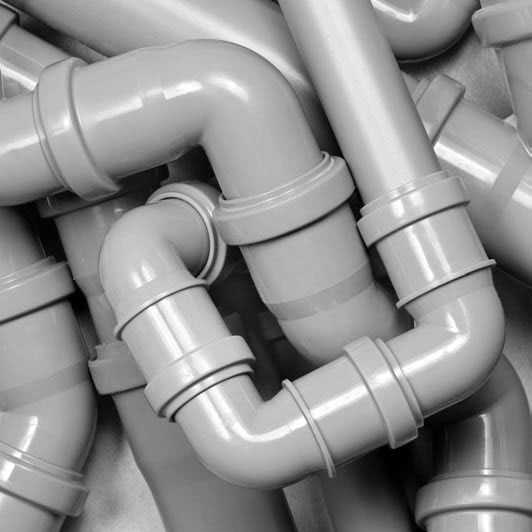

Изгибы и повороты можно делать любыми, лишь бы это было оправдано

• Разнообразие моделей. Без труда можно найти фитинг для любого диаметра труб и для любой конфигурации разводки.
• Простой монтаж своими руками. Пластик легко обрабатывается, а для соединения не требуются сложные инструменты: достаточно напильника для зачистки краев и поливинилхлоридного клея.
• Доступная цена.

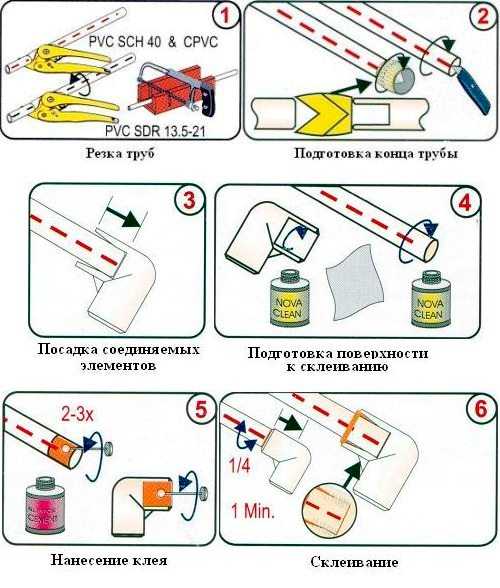

Последовательность действий при формировании клеевого соединения

Недостатки

Что касается минусов, то они тоже присутствуют.

И  хоть фатальными их нельзя назвать, помнить о них нужно обязательно:

• Во-первых, для ПВХ характерна сравнительно низкая устойчивость к ударным нагрузкам. При сильном воздействии и труба, и фитинг могут треснуть, что приведет к образованию протечки.

Обратите внимание! Хрупкость поливинилхлорида возрастает при снижении температуры, потому наружные трубопроводы обязательно требуют утепления.

• Во-вторых, высокая эластичность материала может стать причиной нарушения герметичности стыка фитинга с трубой. Чтобы этого не произошло, нужно жестко зафиксировать все детали на несущих конструкциях (проще всего это сделать с помощью кронштейнов) и исключить изгибающие нагрузки.

Впрочем, если учесть эти моменты, то неприятных последствий вполне можно избежать.

Вывод

Трубы и фитинги из ПВХ можно по праву считать расходным материалом:

• они недороги;
• просты в обработке;
• но при этом обеспечивают требуемое качество прокладки коммуникаций.

Конечно, чтобы результат получился таким, какой нам нужен, стоит строго соблюдать правила соединения деталей, но в этом нам помогут советы, приведенные в тексте, а также на видео в этой статье.

gidroguru.com

Фитинги для ПВХ труб и их применение

Технология строительных полимерных материалов дает широкие возможности самостоятельного монтажа канализационной и водопроводной магистрали. При использовании фитингов (соединительных деталей) прокладывается трубопровод различного очертания, подключается необходимое сантехническое оборудование.

Назначение фитингов

Детали из винила (бесцветной, прозрачной пластмассы) соединяют участки прокладываемого трубопровода. Их использование:

• меняет направление прокладываемой магистрали;
• позволяет присоединять дополнительные участки;
• изменять диаметр подключаемых изделий;
• дает возможность без сложных работ проводить демонтаж, ремонт участков проложенной трассы.

При этом можно отводить канализационные стоки с температурой ниже 60 градусов Цельсия, загрязнений – до 90 градусов, жидких химических отходов.

Модели выпускаемых изделий

Фасонные части труб ПВХ, используемые при монтаже водопровода, канализации, выпускаются различных видов, марок.

Изделия для трубопроводов выпускаются в виде:

• специальных деталей, соединяющих трубы различных диаметров;
• фитингов с двумя и тремя отверстиями, позволяющими подключать дополнительные ответвления;
• отводами с различными углами поворота;
• деталей квадратной, плоской формы с отверстиями для болтов, шпилек, служащих для герметичного соединения деталей трубопровода;
• арматуры для перекрытия потока воды;
• труб с патрубком, предназначенных для очистки канализации от загрязнений без демонтажа трубопровода;
• приспособлений, закрывающих трубу наглухо;
• специальные фитинги, рассчитанные на рабочее давление до 10 кг/см2.

Фитинги ПВХ используются при монтаже внутренней и наружной канализации.

Для соединения двух участков магистрали, изделий из разных материалов, используют муфты для трубы ПВХ, при стыковке труб разного диаметра применяются механизмы понижения и стабилизации давления жидкости.

При монтаже разветвленного трубопровода используются тройники, позволяющие изменять угол поворота на 45,67, 90 градусов по отношению к главной магистрали. Также применяются отводы с заранее установленными углами поворота.

Применение фитингов

Применяется фланцы для подключения к магистрали санитарных, и иных приборов. Сложные конструкции требуют применение крестовин, позволяющих монтировать развязку трубопровода в нескольких направлениях под различным углом (45, 90 градусов). При ремонтных работах трубы перекрываются заглушками.

В конкретно установленных местах труб ПВХ устанавливаются ревизии для доступа в магистраль без её отключения с целью прочистки или профилактических работ. Обратное поступление сточных вод блокируется специальным клапаном.

Изделия из термопластичных полимеров обладают длительным сроком эксплуатации, повышенной сопротивляемостью рабочей среде, химическим агрессивным растворам. Надежность соединительных элементов характеризуется их высокой сопротивляемостью механическим воздействиям, жесткостью, низкому расширению, противодействию возгорания.

Способы соединения фитингов

При их использовании не используется сварка, специальные приспособления. Место стыковки с трубой получается герметичным, надежным.

Соединение происходит при помощи:

• резинового уплотнителя, позволяющего проводить демонтаж трубы несколько раз;
• специального клея (Tangit PVC-U, AKFIX R306, Marley), растворяющего слой винила, создающего цельную конструкцию. В обыденности такой способ называют холодной сваркой. Применение такой технологии позволяет прокладывать трубопроводы скрытно. Часто используется при самостоятельном соединении фитинговых изделий.

После сглаживания поверхности трубы, тканью, пропитанной клеем, равномерно смазывается вся поверхность склеивания, Детали соединяются, чуть проворачиваются и сохнут в течение суток. Затем проверяются на возможность подтекания. Если проверка не планируется, клей высыхает в течение 10 – 20 минут.

postroy-prosto.ru

ПВХ трубы и фитинги для водопровода — пластиковые канализационные трубки

Содержание:

Фитинговые изделия

В современном строительстве для обустройства водопроводов, канализации и кабель-каналов для прокладки различных коммуникаций, применяются исключительно пластиковые изделия. Они выгодно отличаются от уходящих в прошлое стальных и чугунных аналогов, которые были очень тяжелыми, сложными в сборке и недолговечными.

Еще больше упрощают сборку трубопроводов специальные детали, называемые фитингами. Фитинги для пластиковых трубок — это изделия из пластика различного состава, которые предназначены для соединения между собой отдельных секций трубопровода и конечных устройств.

Читателю предлагается ознакомиться с достоинствами фитингов для ПВХ труб, их разновидностями, назначением и особенностями установки.

Достоинства фитингов для пластиковых труб

После того, как десятилетиями люди имели возможность «наслаждаться» проблемами, связанными с установкой и эксплуатацией чугунных и стальных магистралей, появление пластика позволило ощутить, насколько практичны изготовленные из него изделия.

ПВХ трубы и фитинги для водопровода и канализации обладают такими достоинствами:

1. Легкость. Это качество позволяет проводить работы с длинными секциями большого диаметра без использования подъемной техники.
2. Простота сборки. Для обустройства магистралей нет необходимости применять дорогостоящее сварочное оборудование. Стыковка деталей проводится исключительно вручную.
3. Упругость. Подобное свойство очень полезно, так как здания подвергаются осадке, а магистрали — давлению и ударам. Секции из ПВХ могут гнуться и прогибаться. На их эксплуатационные качества это не оказывает никакого влияния.
4. Экологическая чистота. Фитинги для ПВХ трубок совершенно безвредны для людей, животных и окружающей среды. Их можно устанавливать в любых помещениях. Фитинги для пластиковых труб можно утилизировать без загрязнения атмосферы.
5. Возможность резки и распила простыми домашними инструментами. Для этого достаточно ножовки по металлу или специальных ножниц.
6. Гладкая внутренняя поверхность. Это позволяет жидкости и проводам беспрепятственно проходить все изгибы на пути магистрали. На внутренних стенках не скапливаются отложения, что было характерно для металлических аналогов.
7. Долговечность. Производители обычных и компрессионных фитингов для пластиковых труб гарантируют 50 лет службы этих деталей в условиях активной эксплуатации.
8. Стойкость к влаге. Поливинилхлорид не подвержен коррозии. Он не восприимчив к химически активным жидкостям, моющим средствам и маслам. На стенках изделий не заводится грибок и плесень.
9. Доступная цена. Это позволяет значительно снизить общую смету строительства или ремонта зданий и сооружений.
10. Хорошие диэлектрические свойства. Данное качество используется при прокладке силовых кабелей внутри помещений и на внешних стенах.

Преимущества сантехники из пластиковых труб с фитингами из ПВХ оценены, не только в масштабном строительстве, но и в частном секторе. Стенки магистрали поглощают шум воды, на их внешних стенках не образуется конденсат.

Также читайте: Пластиковая арматура.

Разновидности пластиковых фитингов

Угловой тройник

В зависимости от поставленных задач, трубопроводы могут иметь различную конфигурацию. Чтобы построить многофункциональную систему канализации или водоснабжения, приходится использовать множество фитингов различного назначения, формы и устройства. Необходимо провести разводку воды по потребителям, предусмотреть возможность установки различной арматуры.

Для организации отвода стоков нужно учесть такие источники слива воды, как ванна, мойка, умывальник, унитаз, посудомоечная и стиральная машина. Соединение труб ПВХ фитингами позволяет все это сделать быстро и надежно. Герметичность всех соединений будет гарантирована.

В строительных магазинах можно приобрести такие виды фитингов для пластиковых труб:

1. Муфты. Применяются для соединения секций одного диаметра на прямом участке магистрали.
2. Переходники. Соединяют вместе фрагменты разного диаметра.
3. Тройники. Служат для введения/отведения двух труб в одну. Имеют различные углы ввода/вывода (45, 66 и 90 градусов).
4. Ревизии. Специальные фитинги для канализационных ПВХ труб с крышкой на резьбе. Используются для чистки трубопровода в случае засорения.
5. Обводы. Сантехнические фитинги для пластиковых труб, которые используют в качестве вставок в ровный участок для плавного обхода вертикальных стояков.
6. Заглушки. Это пробки, которые закрывают конечную точку магистрали или резервное отверстия. Могут быть резьбового или раструбного типа.
7. Обратные клапаны. Специальные устройства, которые предотвращают сток вниз чистой воды или движению вверх сточных вод.
8. Крестовины. Служат для соединения воедино нескольких линий.
9. Зажимы и хомуты. Предназначены для крепления водопровода и канализации на несущей поверхности.

Фото ПВХ труб и фитингов для водопровода и канализации позволяет понять, насколько продуманы все нюансы, которые могут возникнуть при сборке различных конструкций. Предусмотрено абсолютно все, в том числе фитинги для соединения пластиковых труб с металлическими.

Особенности эксплуатации пластиковых изделий

Размеры пластиковых канализационных труб и фитингов довольно разнообразны. Их диаметр может быть от нескольких сантиметров до метра и более. В зависимости от назначения магистрали, ее отдельные участки могут стыковаться различными способами.

Соединение пластиковых труб с помощью фитинговых изделий может осуществляться с использованием таких типов изделий:

1. ПВХ трубы и фитинги под клей. Применяются для сборки кабель-каналов для коммуникаций и для трубопроводов холодной воды. Обеспечивают надежную фиксацию деталей и герметичность стыков.
2. Цанговый фитинг для пластиковых трубок различного размера. Это изделие служит для совмещения стальных и пластиковых труб без использования сварки и клея. Стыковка осуществляется вручную.
3. Раструбные. Соединение труб ПВХ фитингами проводится путем помещения одной секции в утолщенный конец другой. Прочность фиксации достигается за счет использования уплотнительного резинового кольца, размещенного в углублении раструба.

Для сборки отопительных и водопроводных систем может применяться специальное сварочное оборудование. На фото фитингов для пластиковых труб видны различия между отдельными группами этих изделий.

В зависимости от вариантов прокладки трубопровода секции и соединительные элементы для них подразделяются на категории, предназначенные для внутренних и внешних работ. Внешние изделия могут быть окрашены в оранжевый или в белый цвет. Внутренние линии имеют больший диапазон колеров.

На заметку: В продаже можно найти серые, белые и черные модификации. Работа с черными пластиковыми трубами и фитингами ничем не отличается от процесса сборки изделий другого цвета.

Особенности сборки трубопроводов

Соединение методом пайки

При сборке магистралей для подачи воды или отвода стоков, применяются разные методики соединения отдельных фрагментов.

Особенности различных способов сборки таковы:

1. Клеевая фиксация. Перед приклеиванием нужно убедиться в том, что детали подходят друг к другу. Затем их нужно очистить от мусора и обезжирить. Потом смазать клеем и соединить. После застывания промазать клеем место стыка.
2. Раструбная сборка. Это наиболее простой и быстрый процесс. Перед стыковкой нужно смазать поверхности деталей мыльным раствором. Аккуратно проталкивая и поворачивая фрагменты, соединить их воедино.
3. Цанговое соединение. Процесс состоит в том, что концы труб вставляются в цанговое устройство и зажимаются в нем вручную или с помощью гаечного ключа.
4. Сварка системы. Используется для создания систем отопления и водопроводов с различным объемом подачи воды. Для монтажа квартирного трубопровода используется специальный паяльник, который нагревает стыковочные концы до нужной температуры. После стыковки и остывания два фрагмента становятся единым монолитным узлом.

Обучающее видео соединения пластиковых труб фитингами будет отличным подспорьем для начинающих мастеров.

Видео про клеевое соединение фитинговых элементов с трубами

pvhspec.ru

Фитинги для труб ПВХ: основные виды и предназначение полимерных элементов

Содержание статьи

Обустройство водопроводных систем с применением полимерных труб всегда выполняется с использованием вспомогательных соединительных элементов. Основные из них — фитинги для труб ПВХ. Их применяют не только при соединении труб, но и выполнении различных отводов и поворотов, необходимых для сооружения сложной конструкции трубопровода.

Особенности полимерных элементов

Еще несколько десятков лет назад большинство водопроводных систем было изготовлено из чугунных труб, соединяемых между собой с помощью металлических фитингов. Но их монтаж в редких случаях обходился без применения сварочных работ, что каждый раз значительно усложняло процесс установки.

Сегодня же достойной альтернативой старым системам выступают полимерные – трубы и фитинги ПВХ.

Применение канализационных элементов из поливинилхлорида оправдано отличными свойствами этого материала и удачным сочетанием невысокой стоимости с практичностью изделий.

Фитинги для ПВХ труб водопровода имеют ряд неоспоримых достоинств, основные среди которых перечислим ниже.

• Небольшой вес. Тонкостенные, но при этом прочные трубы и фитинги, обладающие высокой пропускной способностью, имеют малый вес. К примеру, для закрепления трубы d=110 мм на опорную поверхность достаточно использовать разборной хомут на одном саморезе.
• Долговечность. ПВХ конструкции при правильно выполненном монтаже не утрачивают своих свойств в течение всего срока эксплуатации, что составляет около 50 лет.
• Устойчивость к воздействию УФ-лучей, влаги, колебаний температур и агрессивных веществ. По трубам из поливинилхлорида можно переливать даже концентрированные кислоты.
• Возможность применения для прокладки как внутренних, так и внешних соединений при обустройстве питьевого водоснабжения и строительства водно-технических сооружений.
• Устойчивость к образованию на внутренних стенках коррозийных отложений.

Легкость пластиковых элементов значительно упрощает и удешевляет процесс монтажа.

Доставку и установку элементов можно провести ручным способом без привлечения бригады специалистов и без дополнительного оборудования (электросварки). При соединении элементов достаточно использовать раструб, герметичность которого легко обеспечить путем внедренной в него уплотнительной резиновой прокладки.

Основные виды фитингов ПВХ

Производители, выпускающие трубы и фитинги ПВХ, сегодня предлагают широкий ассортимент всевозможных форм и соединений, обеспечивая тем самым вариативность в устройстве канализационных систем.

Ассортимент основных элементов для безнапорных ПВХ трубопроводов можно разделить на те, которые используют для «внутренней» установки, и для проведения «наружных» работ.

Фитинги для наружных канализационных систем

Элементы для наружной канализации отличаются пониженным пределом эксплуатационной температуры.

Термостойкие элементы легко определить по терракотовому цвету, в который окрашены трубы и фитинги для наружной канализации

Соединительная и запорная арматура водопроводной конструкции из ПВХ представлены следующими элементами.

• Муфта — представляет собой отрезок с двумя раструбами. Она предназначена для соединения двух отрезков труб в прямой участок. Сортамент этих соединительных элементов синхронизирован с представленным в продаже ассортиментом труб стандартных диаметров.
• Отвод — участок трубопровода, изогнутый под углом в 15°, 30°, 45° и 90° для углового сопряжения. Один конец изделия оборудован раструбом, второй — имеет гладкий срез. Но в продаже встречают и двухраструбные отводы.
• Крестовины — одно- двухплоскостные элементы в 45° и 90° для разветвления труб и перекрестного сопряжения. Они помогают решить задачу врезки труб при устройстве сложных соединительных узлов канализационной системы. Торцы тройников и крестовин могут быть оформлены в виде раструба или гладкого участка.
• Редукция — переходник для сопряжения труб, имеющих разный диаметр. Элемент внешне похож на обычную муфту, но с торцами разного диаметра.
• Ревизия — элемент трубопровода, оборудованный на одной из веток Т-образного соединения съемной крышкой. Он позволяет периодически заглядывать внутрь системы и при необходимости очищать засоры.
• Обратный клапан — конструктивный элемент, способный пропускать поток только в одну сторону. Он призван регулировать направление течения жидкости в трубе и исключать обратное движение стоков при переполнении септика в случае аварийной ситуации.

Элементы для внутреннего канализационного трубопровода

Трубы и фитинги для домашних канализационных систем выполняются из поливинилхлорида, окрашенного в серый оттенок.

Главным отличием «внутренних» элементов от «внешних» аналогов является более низкая стойкость к температурным нагрузкам. Они имеют монолитную стенку одинаковой толщины и выдерживают колебания температур в пределах от 0° до 45°. Отсутствие армирующих волокон значительно снижает их сопротивляемость к внешним нагрузкам, что существенного ограничивает сферу их применения.

Конструктивные элементы арматуры для внутренних труб практически не отличается от напорных труб и фитингов ПВХ, предназначенных для наружной установки. В сортаменте изделий присутствуют те же муфты, отводы, редукции и крестовины.

Оригинальным элементом, который не встретишь среди изделий для внутренней установки, является компенсационный патрубок. Он внешне напоминает обычную муфту, один из концов которой представляет собой слегка зауженную гладкую трубу.

С помощью этой детали удобно подгонять длину вертикальной трубы в стояке, наращивая конструкцию до необходимой высоты комнаты.

Для обустройства домашнего водопровода можно использовать как обычные поливинилхлоридные элементы, оборудованные раструбом с уплотнительным концом, так и трубы и фитинги ПВХ клеевые. Они имеют аналогичную конструкцию за исключением отсутствия в них резиновых уплотнителей. Соединяются такие фитинги с помощью клеящего состава, полученного в процессе разложения полимеров в растворителях. Это позволяет обеспечивать герметичность соединения одновременно с прочностью и долговечностью водопровода.

Видео: клеевое соединение ПВХ труб и фитингов

Понравилась статья? Поделитесь ей:

trubsovet.ru
