36-83 Тройник на металл. TK 1/2″ (19.7-21.8 мм)
5 550 Тг.
В наличии
Купить
36-84 Тройник на металл. TK 3/4″ (24,6-27,3 мм)
6 550 Тг.
В наличии
Купить
36-01 Соединитель на металл.
OK 1″ (31,4-34,2 мм)7 110 Тг.
В наличии
Купить
36-86 Обжимное соединение для стальных труб SR с внутренней резьбой 1/2″ Китай
1 440 Тг.
В наличии
Купить
36-87 Обойма ремонтная DSK 3/4″
3 740 Тг.
В наличии
Купить
36-88 Обойма ремонтная DSK 1 1/2″
7 560 Тг.
В наличии
Купить
-
36-89 Обойма ремонтная DSK 2 1/2″
13 750 Тг.
В наличии
Купить
36-90 Обойма ремонтная DSK 4″
21 700 Тг.
В наличии
Купить
36-94 Обойма ремонтная DSK 1 1/4″
5 210 Тг.
В наличии
Купить
36-95 Обойма ремонтная DSK 2″
9 940 Тг.
В наличии
Купить
36-96 Обойма ремонтная DSK 3″
16 210 Тг.
В наличии
Купить
36-97 Обойма Unifix mini 26-30 60 мм
3 295 Тг.
В наличии
Купить
36-98 Обойма Unifix mini 33-37 60 мм
3 710 Тг.
В наличии
Купить
-
36-99 Обойма Unifix mini 42-45 60 мм
4 535 Тг.
В наличии
Купить

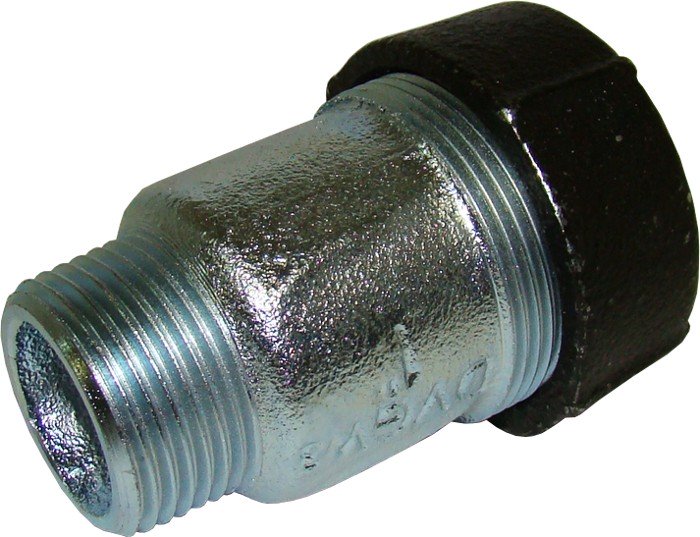

36-07 Обжимное соединение для стальных труб Gebo AK с наружной резьбой 1/2″ (19,7-21,8 мм)
3 970 Тг.
В наличии
Купить
36-100 Обойма Unifix mini 48-51 60 мм
4 555 Тг.
В наличии
Купить
36-08 Обжимное соединение для стальных труб Gebo AK с наружной резьбой 3/4″ (24,6-27,3 мм)
4 670 Тг.
В наличии
Купить
36-101 Обойма Unifix mini 55-58 60 мм
4 750 Тг.
В наличии
Купить
36-09 Обжимное соединение для стальных труб Gebo AK с наружной резьбой 1″ (31,4-34,2 мм)
5 700 Тг.
В наличии
Купить
36-102 Обойма Unifix mini 60-64 60 мм
4 940 Тг.
В наличии
Купить
36-10 Обжимное соединение для стальных труб Gebo AK с наружной резьбой 1 1/4″ (40,0-42,9 мм)
7 670 Тг.
В наличии
Купить
36-103 Обойма Unifix mini 60-64 100 мм (2 болта)
7 070 Тг.
В наличии
Купить
36-11 Обжимное соединение для стальных труб Gebo AK с наружной резьбой 1 1/2″ (47,9-51,5 мм)
9 290 Тг.
В наличии
Купить
36-104 Обойма Unifix mini 74-80 100 мм (2 болта)
8 055 Тг.
В наличии
Купить
OK 1″ (31,4-34,2 мм)
Фитинги для стальных труб в категории «Изделия из металла, пластика, резины»
Фитинги для стальных труб SF (крестовина) 1/2″
Доставка по Украине
103.40 грн
Купить
«СантехСіті»
Фитинги для стальных труб SF (удлинители) 1/2″ 15 мм
Доставка по Украине
42.30 грн
Купить
«СантехСіті»
Фитинги для стальных труб SF (крестовина) 3/4″
Доставка по Украине
122.20 грн
Купить
«СантехСіті»
Фитинги для стальных труб SF (крестовина) 1″
Доставка по Украине
197.40 грн
Купить
«СантехСіті»
Фитинги для стальных труб SF (удлинители) 1/2″ 10 мм
Доставка по Украине
42.30 грн
Купить
«СантехСіті»
Фитинг с зажимным кольцом для медных и стальных труб KRV — 1/2″x15
Доставка по Украине
100 грн
Купить
Warm Craft UA
Угловой фитинг из трех частей для стальной трубы, хромированный Giacomini R19Х003 1/2″
На складе
Доставка по Украине
166 грн
Купить
Termozona
Угловой фитинг из трех частей для стальной трубы, хромированный Giacomini R19Х004 3/4″
На складе
Доставка по Украине
289 грн
Купить
Termozona
Угловой фитинг из трех частей для стальной трубы, хромированный Giacomini R19Х005 1″
На складе
Доставка по Украине
414 грн
Купить
Termozona
Фитинги для стальных труб SF (удлинители) 1/2″ 20 мм
Доставка по Украине
51.
70 грн
Купить
«СантехСіті»
Фитинги для стальных труб SF (удлинители) 1/2″ 25 мм
Доставка по Украине
56.40 грн
Купить
«СантехСіті»
Фитинги для стальных труб SF (удлинители) 1/2″ 30 мм
Доставка по Украине
61.10 грн
Купить
«СантехСіті»
Паяльник для пластиковых труб и фитингов 20/63 COES
На складе
Доставка по Украине
1 780 грн
1 630 грн
Купить
«Теплорай»
Фитинги для стальных труб SF (удлинители) 1/2″ 40 мм
Доставка по Украине
79.90 грн
Купить
«СантехСіті»
Фитинги для стальных труб SF (удлинители) 1/2″ 50 мм
Доставка по Украине
89.30 грн
Купить
«СантехСіті»
Смотрите также
Фитинги для стальных труб SF (удлинители) 1/2″ 60 мм
Доставка по Украине
117.50 грн
Купить
«СантехСіті»
Фитинг для ввода саморегулирующегося кабеля в трубу
Доставка по Украине
900 грн
Купить
ИНТЕРНЕТ МАГАЗИН «HEATING THE FLOOR»
Фитинг для ввода кабеля в трубу
Доставка из г.
Днепр
по 890 грн
от 2 продавцов
890 грн
Купить
Интернет-магазин «САДКО»
Фитинги для стальных труб SF (удлинители) 1/2″ 70 мм
Доставка по Украине
122.20 грн
Купить
«СантехСіті»
Фитинги для стальных труб SF (удлинители) 1/2″ 80 мм
Доставка по Украине
131.60 грн
Купить
«СантехСіті»
Компрессионный фитинг для металлополимерных труб (ALUPEX) Danfoss G3/4x16x2.0 (013G4186)
Доставка по Украине
218.40 грн
Купить
Теплорад
Переходник редукционный 1″В х3/4″Н латунный резьбовой фитинг для водопроводных труб RSk Италия
На складе
Доставка по Украине
75.55 грн
71.77 грн
Купить
Platforma
Переходник редукционный 3/4″В х1/2″Н латунный резьбовой фитинг для водопроводных труб RSk Италия
На складе
Доставка по Украине
47.27 грн
44.91 грн
Купить
Platforma
Переходник редукционный 1″В х1/2″Н латунный резьбовой фитинг для водопроводных труб RSk Италия
На складе
Доставка по Украине
69.
49 грн
66.02 грн
Купить
Platforma
Переходник редукционный 1/2″Вх3/8″Н латунный резьбовой фитинг для водопроводных труб RSk Италия
На складе
Доставка по Украине
23.84 грн
22.65 грн
Купить
Platforma
Переходник редукционный 1/2″Вх1/4″Н латунный резьбовой фитинг для водопроводных труб RSk Италия
На складе
Доставка по Украине
23.84 грн
22.65 грн
Купить
Platforma
Фитинги для стальных труб SF (удлинители) 1/2″ 90 мм
Доставка по Украине
145.70 грн
Купить
«СантехСіті»
Фитинги для стальных труб SF (удлинители) 1/2″ 100 мм
Доставка по Украине
173.90 грн
Купить
«СантехСіті»
Фитинг коллекторный для пластиковой трубы Valtec
На складе
Доставка по Украине
172.20 грн
Купить
ОТОПРАЙС
Основы работы с компрессионными фитингами
Введение в компрессионные фитинги

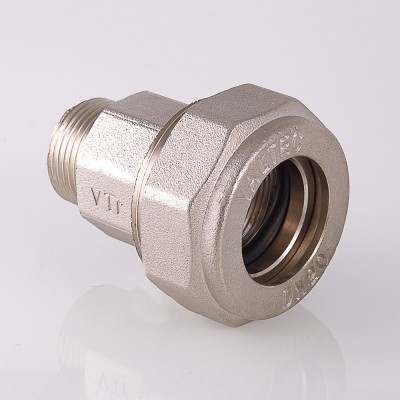

Компрессионные фитинги являются одним из наиболее распространенных и универсальных методов соединения металлических или жестких пластиковых труб.
Компрессионные фитинги, особенно полезные из-за их способности работать при экстремальных температурах и давлении, а также совместимости с агрессивными жидкостями, можно увидеть в различных системах, от газопроводов на нефтеперерабатывающих заводах до сантехники под раковиной.
Миниатюрные компрессионные фитинги используются в различных областях, от хроматографии и приборов для обнаружения взрывных устройств до медицинских устройств и струйной печати. Будь то водонагреватель в вашем доме или труба, по которой транспортируются опасные химические вещества, все применения компрессионных фитингов имеют несколько общих черт: они требуют простой сборки, длительного срока службы и абсолютного отсутствия утечек.

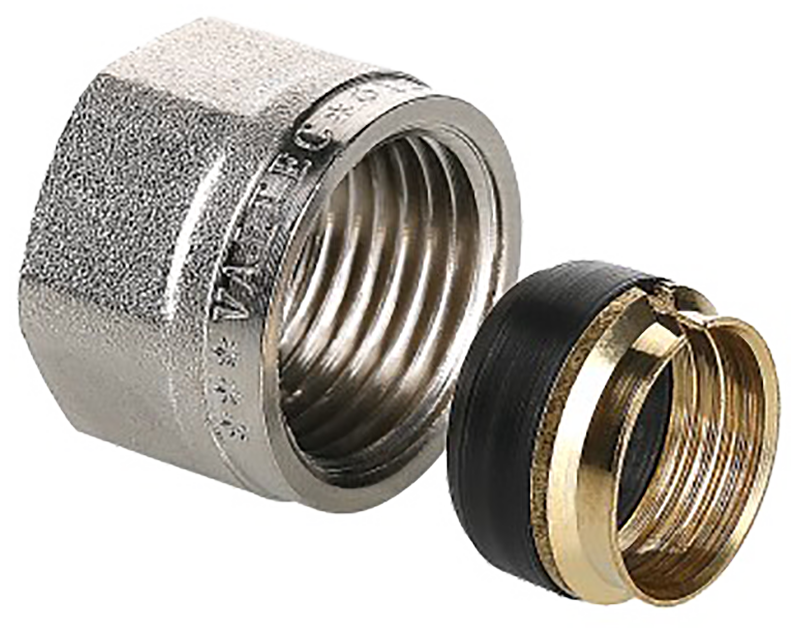

Узлы компрессионных фитингов различаются по конструкции от производителя к производителю, но все они состоят из одних и тех же трех основных элементов: компрессионной гайки или винта, одного или нескольких обжимных колец и корпуса компрессионного фитинга. Принцип функционирования каждого компонента также остается более или менее одинаковым в разных конструкциях: трубка вставляется в конец фитинга, а гайка/винт затягивается, вдавливая обжимное кольцо (феррулы) в корпус фитинга.
По мере того как втулка (феррулы) перемещается в осевом направлении в корпус фитинга, угловая форма корпуса радиально прижимает конец втулки к внешнему диаметру трубки. Именно это радиальное сжатие создает герметичное уплотнение между фитингом, феррулой и трубкой и дает название компрессионному фитингу.
Успех компрессионных фитингов в конкретном случае может зависеть от ряда факторов. Главными среди них являются конструкция фитингов и наконечников, выбор трубок и процедура установки.
Обжимные кольца
Обжимное кольцо является основным уплотняющим компонентом узла компрессионного фитинга, и они могут быть изготовлены из самых разных материалов, от нержавеющей стали до графита. Однако большинство наконечников на рынке изготавливаются из металлов. Металлические наконечники привлекательны тем, что они стабильны в широком диапазоне температур и могут выдерживать сжимающие нагрузки без ослабления. Обычно уплотнения «металл-металл» считаются негерметичными (например, резьбу металлических труб часто армируют трубной лентой).
Втулки, однако, специально разработаны для обеспечения оптимального прилегания как к трубке, так и к корпусу фитинга. Некоторые из ключевых факторов конструкции наконечника включают в себя:
Форма ферулы
Форма феррулы и угол сопряжения с корпусом фитинга являются критическими факторами надежности компрессионного уплотнения. Оба компонента должны быть скошены таким образом, чтобы феррула правильно сжималась при затягивании гайки, сохраняя при этом осевое совмещение с трубкой. Кроме того, относительные углы обжимного кольца и корпуса фитинга будут определять, насколько линейное движение преобразуется в радиальное сжатие и какой уровень контакта («линейный контакт» или «поверхностный контакт») достигается с трубкой. Равномерное сжатие «линейного контакта» по всей окружности феррулы создаст наиболее надежное уплотнение. С этой целью также важно, чтобы наконечник имел острую переднюю кромку.
Цельные и двухкомпонентные феррулы
Большинство основных компрессионных фитингов имеют одинарную феррулу.
Конструкции с одним наконечником сводят к минимуму общее количество компонентов и надежно работают при изготовлении из более мягких материалов (например, из пластика или латуни). Однако в случае более твердых материалов, таких как сталь, крутящий момент часто передается от нажимной гайки к ферруле при затягивании гайки. Результирующее вращение может привести к асимметричному сжатию наконечника или к смещению во времени из-за остаточного крутящего момента. В нержавеющих сталях вращение ферулы также может привести к заеданию и стать причиной постоянных утечек. Добавление дополнительного свободно вращающегося заднего феррула может отсоединить гайку от переднего феррула, препятствуя передаче крутящего момента.
Асимметричные и симметричные наконечники
Цельные наконечники часто бывают асимметричными или симметричными. Обе версии симметричны в радиальном направлении, чтобы обеспечить равномерное уплотнение по наружному диаметру трубки. Вместо этого симметрия/асимметрия относится к ориентации относительно гайки.
Асимметричный наконечник имеет форму конуса и может быть помещен в корпус фитинга только в одном направлении (обычно кончиком конуса обращен к корпусу фитинга). Симметричные наконечники выглядят как два конуса, расположенные спиной к спине, и их можно вставлять в корпус фитинга в любом направлении. Это упрощает сборку в приложениях, где используется много фитингов, а время сборки имеет решающее значение.
Недостатком симметричных обжимных колец является то, что они с большей вероятностью будут смещаться относительно оси трубки, создавая небольшие утечки. Это особенно верно при использовании в сочетании с жесткими пластиковыми трубками. По этой причине асимметричные наконечники обычно предпочтительны для высокотехнологичных приложений. Асимметричные наконечники также позволяют использовать двухкомпонентные конструкции наконечников, как описано выше.
Трубка
Компрессионные фитинги чаще всего используются с жесткими трубками, поскольку стенка трубки должна быть достаточно жесткой, чтобы выдерживать сжимающие усилия, создаваемые обжимным кольцом.
Обычно используются металлические трубки (например, из нержавеющей стали или меди) и жесткие пластиковые трубки (например, из PEEK, нейлона, Teflon®, Kynar® или полиэтилена).
Использование более мягких трубок (таких как полиуретановые или виниловые) обычно не рекомендуется с компрессионными фитингами, поскольку стенка трубки может разрушиться или отойти от феррулы. Это сводит на нет удерживающую способность феррулы, а также может помешать ферруле создать герметичное уплотнение по всему диаметру трубки. Если есть конкретная конструктивная проблема (например, малый радиус изгиба), которая требует более мягких трубок, важно укрепить стенку трубки. Некоторые производители предлагают для этой цели вставки для трубок. Вставка трубки, обычно изготовленная из металла, вдавливается в мягкую трубку и поддерживает стенку трубки, чтобы она не схлопывалась при сжатии обжимной втулки.
При выборе наилучших трубок для конкретного применения необходимо учитывать физические и химические характеристики различных материалов трубок.
Хорошей практикой является обращение за технической поддержкой к поставщику труб при работе над новой конструкцией. К ключевым факторам относятся: экстремальные значения давления и температуры, условия окружающей среды, условия вибрации, совместимость с жидкостями и минимальный радиус изгиба. Помимо этих общих соображений, при сборке компрессионных фитингов следует учитывать еще несколько конкретных факторов, таких как:
Трубка из тефлона (ПТФЭ)
Трубка из ПТФЭ является популярным материалом для изготовления трубок, поскольку она устойчива к большинству химических веществ, выдерживает относительно высокое давление, имеет низкое газовыделение и более гибкая, чем металлические трубки. Одним из ключевых конструктивных факторов при использовании такого типа трубок является их склонность к «холодному течению» или деформация под действием сжимающей нагрузки. Это может привести к возникновению утечек с течением времени, так как стенка трубки начинает сползать (холодный поток) от феррулы.
Проблема текучести на холоде усугубляется, когда трубка подвергается воздействию высоких температур, и может возникать, даже если фитинги правильно установлены и изначально не имеют утечек.
Одним из решений этой распространенной проблемы является встраивание в корпус фитинга избыточного уплотнения, такого как внутреннее уплотнительное кольцо. Этот вторичный уплотнительный элемент создает радиальное уплотнение по внешнему диаметру трубки, независимо от уплотнения, создаваемого обжимным кольцом. Это конструктивный подход «пояс и подтяжки», но он доказал свою высокую эффективность в решении проблемы утечки холодного потока.
Металлические трубы
Способ изготовления металлических труб может существенно повлиять на их характеристики при использовании компрессионных фитингов. Трубка должна быть гладкой и не иметь шероховатостей или линий экструзии, которые могут создать путь утечки через феррулу. Кроме того, трубки, которые хранились в бухтах, часто могут иметь асимметричный диаметр, что препятствует даже сжатию.
В то время как эластомерное уплотнение может деформироваться, чтобы соответствовать этим небольшим изменениям, уплотнение металл-металл компрессионного фитинга менее щадящее. Также важно, чтобы конец каждой секции был обрезан под прямым углом, чтобы трубка располагалась симметрично в корпусе фитинга.
Установка
Инструкции по установке компрессионных фитингов различаются в зависимости от производителя и конкретной конструкции фитинга. Следует внимательно следовать процедурам сборки, рекомендованным производителем. Однако в процедуре установки почти всех компрессионных фитингов есть несколько общих элементов:
Расстояние в зависимости от крутящего момента
Обычно процедура затяжки компрессионного фитинга указывается с использованием вращения гайки в качестве ключевого показателя, а не крутящего момента. Компрессионные гайки имеют резьбу, а это означает, что количество оборотов гайки напрямую связано с линейным сжатием наконечника в зависимости от шага резьбы.
С другой стороны, крутящий момент может сильно различаться в зависимости от материала фитинга и втулки, смазки, степени истирания (для фитингов из нержавеющей стали) и других факторов.
Плотнее не значит «лучше»
Часто при сборке фитингов монтажники и инженеры исходят из того, что «чем плотнее, тем лучше». Это не относится к компрессионным фитингам. Как описано выше в разделе «Феррулы», оптимальное уплотнение создается линейным контактом между феррулой и трубкой. Недостаточная затяжка нажимной гайки не деформирует обойму в достаточной степени, чтобы создать этот контакт, но чрезмерное затягивание приведет к чрезмерной деформации обоймы, создавая поверхностный контакт. Поверхностный контакт ослабляет уплотнение и часто приводит к утечкам
Разборка и повторная сборка
Простота сборки и разборки является одной из причин, почему компрессионные фитинги так широко используются. Разборка заключается в простом ослаблении нажимной гайки или винта.
Повторная сборка может быть выполнена так же, как и первоначальная сборка, хотя обычно требуется меньше оборотов гайки, поскольку феррула уже прижата к трубке. Однако важно отметить, что компрессионные фитинги можно разбирать и собирать только несколько раз перед заменой обжимных колец и/или корпуса фитинга, чтобы обеспечить герметичность уплотнения.
Смешивание и сопоставление компонентов
Даже если компоненты двух разных производителей выглядят одинаково внешне, они часто будут различаться по основным внутренним размерам, таким как конусность втулки/корпуса, длина втулки, размер и шаг резьбы. Таким образом, смешивание и сопоставление компонентов от разных производителей может в лучшем случае дать разные результаты и обычно не рекомендуется.
Соображения по применению
Компрессионные фитинги часто выбирают по причинам, выходящим за рамки простого уплотнения и простоты использования. Во многих случаях высокое давление и температура требуют использования жестких трубок, которые несовместимы со многими другими типами фитингов.
В других областях применения, таких как лабораторные инструменты, опасения по поводу загрязнения делают привлекательными свойства трубок и компрессионных фитингов из нержавеющей стали в отношении стерильности и низкого газовыделения. Существуют и более специализированные приложения; модифицированные компрессионные фитинги могут быть идеальным способом добавить термопару в систему под давлением, чтобы получить больше данных о процессе.
Некоторые особенности применения включают:
Применения высокого давления
Компрессионные фитинги являются идеальным выбором для применений высокого давления. В сочетании с материалом труб высокого давления, таким как сталь, большие компрессионные фитинги часто можно использовать при давлении, превышающем 10 000 фунтов на квадратный дюйм. Номинальное давление уменьшается в миниатюрной сфере из-за более компактных размеров, но компрессионные фитинги Beswick из нержавеющей стали, например, по-прежнему рассчитаны на 3000–5000 фунтов на квадратный дюйм в зависимости от модели.
Этого более чем достаточно для использования в приложениях с CO2 в баллонах под высоким давлением, в водородных топливных элементах, в аэрокосмической технике и т. д.
Ключом к использованию компрессионных фитингов при высоком давлении, особенно с газами, является целостность уплотнения ферулы. В то время как более простые конструкции (например, цельная обжимная втулка или нетермообработанные обжимные втулки) могут быть достаточными при более низких давлениях, для применений с высоким давлением требуются прочные компоненты, обеспечивающие более надежное уплотнение.
Применения с высокой чистотой
Многие применения в таких отраслях, как медицина, полупроводники и приборостроение, требуют, чтобы все компоненты были как можно более инертными и свободными от загрязнений. Компрессионные фитинги значительно облегчают эти задачи. Использование трубок из нержавеющей стали или инертного пластика (например, ПТФЭ) позволяет инженерам избежать загрязняющих веществ, образующихся из материалов трубок с высоким газовыделением.
Кроме того, компрессионные гайки и обжимные кольца часто полностью металлические, и их легче обрабатывать в автоклаве, чистить или стерилизовать, чем фитинги, содержащие пластик или внутренние эластомеры.
Одним из факторов, который следует учитывать при использовании в этих областях высокой чистоты, является истирание. Заедание на компрессионных фитингах может произойти между резьбой гайки и корпуса или между корпусом и феррулой. Заедание обычно наиболее распространено, когда фитинги подверглись тщательной очистке, в результате которой удаляются все остатки масла. Легкие случаи истирания могут проявляться в виде небольших царапин или зазубрин, в то время как в более серьезных случаях компоненты могут склеиваться или сдираться с корпуса фитинга.
В этих случаях крайне важно использовать наконечники, устойчивые к истиранию. Также может быть полезно использовать летучую смазку, такую как изопропиловый спирт, для временной смазки сопрягаемых поверхностей во время затягивания нажимной гайки.
Спирт смазывает поверхности из нержавеющей стали во время сборки, а затем полностью испаряется, не оставляя следов или загрязнений.
Заключение
Компрессионные фитинги широко используются в ряде отраслей промышленности и могут использоваться практически в любой гидродинамической конструкции. Среди их многочисленных преимуществ — возможность соединения с металлическими и твердыми пластиковыми трубками, высокие номинальные значения давления и температуры, коррозионная стойкость и простота соединения. Несмотря на то, что с компрессионными фитингами также связано множество проблем, существуют «специальные хитрости», которые могут помочь обеспечить успешную конструкцию. Нет двух одинаковых приложений! Чтобы узнать больше о компрессионных фитингах или определить, подходят ли компрессионные фитинги для вашей конструкции, обратитесь к инженеру Beswick по применению.
