ГАЗ-53 Цена Фото Видео Характеристики Двигатель

Грузовику «ГАЗ-53» суждено было стать самой массовой «рабочей лошадкой» в Советском Союзе. Фирменная «улыбка» радиатора этого трудяги – один из самых узнаваемых «брендов» советской эпохи. Что совсем не удивительно: ведь за годы своего серийного производства, с 1961-го по 1993-й, пятьдесят третий ГАЗон был растиражирован в количестве более четырёх миллионов единиц. И разъехался по всему свету, от Кубы до Камчатки, от Крайнего Севера до джунглей Лаоса и Вьетнама. Далее поговорим о технических характеристиках данного грузовика, выслушаем живые мнения водителей, проработавших на «ГАЗ-53» долгие годы.

 ГАЗ-53 — видео обзор

О сферах применения и модификациях «ГАЗ-53» На своих, не особенно могучих, плечах «ГАЗ-53» тем не менее «катал» не менее половины всей экономики Страны Советов. Трудно подобрать, где НЕ использовался этот вездесущий грузовик. От «походки» для аварийных бригад и «автозака» для преступников до мобильных топливозаправщиков и седельных тягачей, таскавших контейнеры – что только не устанавливали на шасси «ГАЗ-53»!

Повсеместное распространение получили эти дешёвые, простые и неприхотливые грузовики в сельском хозяйстве. В 70-е/начале 80-х годов ХХ века в среднестатистическом советском колхозе автопарк грузовых машин на 80% состоял именно из «ГАЗ-53». Лишь во второй половине 80-х это соотношение начало изменяться в сторону увеличения доли «ЗиЛ-130». Который, кстати сказать, в советские времена стоил не намного дороже, чем ГАЗон.

«ГАЗ-53» 60-х и 80-х годов и внешне заметно отличаются друг от друга, и в технологичном смысле это два довольно разных грузовика. Совершенно разные у них не только двигатели, но и многие другие элементы конструкции.

Ведь за годы выпуска «ГАЗ-53» пережил три крупных и множество мелких модернизаций и доработок. Горьковский автозавод старался своевременно реагировать на «сигналы с мест» и устранять выявленные в ходе эксплуатации проблемы.

Так, уже в первые годы распространения новой модели грузовика по стране стало очевидным, что мосты от предыдущего поколения – «ГАЗ-51», на 53-й уже не годятся, и 82-сильный двигатель от 51-го ГАЗона, хоть и форсированный, не отвечает возросшим потребностям новой машины. В течение 1964-го/65-го годов было налажено серийное производство «ГАЗ-53», оснащённого, вместо рядного шестицилиндрового «движка», V-образной «восьмёркой» (115-сильным мотором «ЗМЗ-53»), а также доработанными и усиленными мостами.

Интересный, полузабытый факт: облицовка и, соответственно, внешний вид «ГАЗ-53» первых выпусков очень заметно отличались от привычного нам облика машины. К примеру, фары находились над указателями поворота. Однако до наших дней, к сожалению, не дожил ни один оригинальный ГАЗон того самого первого поколения. Зато он остался запечатлённым на киноплёнке в некоторых известных фильмах того времени, в частности «Весёлые хлопоты» (1964), «Иностранка» (1965), «Берегись автомобиля» (1966), «Три тополя на Плющихе» (1967).

Кстати, с «ГАЗ-53» уже привычного всем облика связан любопытный кино-курьёз. В знаменитом фильме «Место встречи изменить нельзя», в эпизоде, когда члены банды везут Володю Шарапова в хлебном фургоне «ГАЗ-АА» по ночной Москве, в некоторые кадры некстати затесался зелёный «ГАЗ-53». (Действие фильма происходит в 1946-м году).

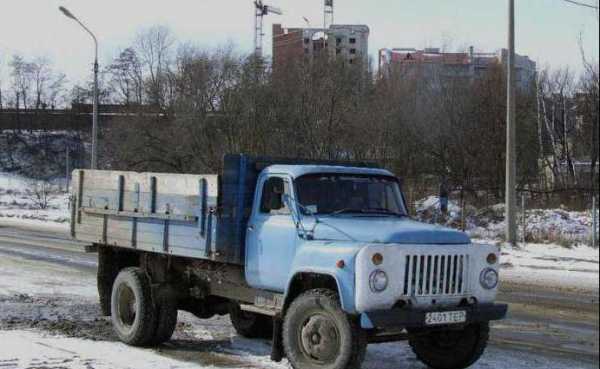

ГАЗ-53-12 (1983-1993)



Модификации ГАЗ-53

Три основные, базовые модификации грузовика сходили с конвейера под следующими заводскими индексами:

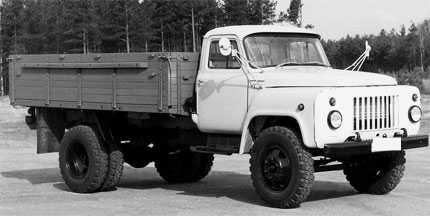

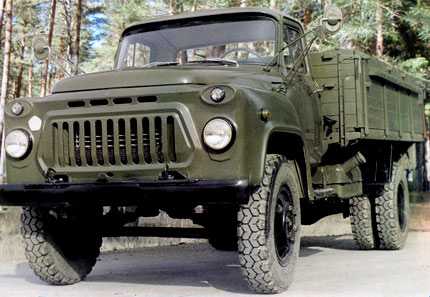

ГАЗ-53Ф (1961—1967) – бортовой грузовик и универсальное шасси с форсированным рядным 6-цилиндровым двигателем «ГАЗ-51» мощностью 82 л.с.

ГАЗ-53А (с июня 1965 года по 1983 год) – бортовой грузовик, самосвал и универсальное шасси с двигателем «ЗМЗ-53» – V-образным 8-ми цилиндровым, мощностью в 115 л.с.

ГАЗ-53-12 (с 1983 года по январь 1993 года) – бортовой грузовик, самосвал и универсальное шасси с восьмицилиндровым V-образным мотором «ЗМЗ-53-11» мощностью в 120 л.с.

Соответственно мощности, различается и грузоподъёмность трёх поколений 53-го ГАЗона. «ГАЗ-53Ф» был заявлен 4-х тонником, хотя фактически он брал на борт лишь 3 тонны, а 4 т. было для него почти непосильным грузом. Реальным четырёхтонником стал «ГАЗ-53А». Мощность мотора «ГАЗ-53-12» уже позволяла ему свободно везти не только заявленные производителем 4,5 тонны, но и 5 тонн «с копейками».

ГАЗ-53А (1965–1983)

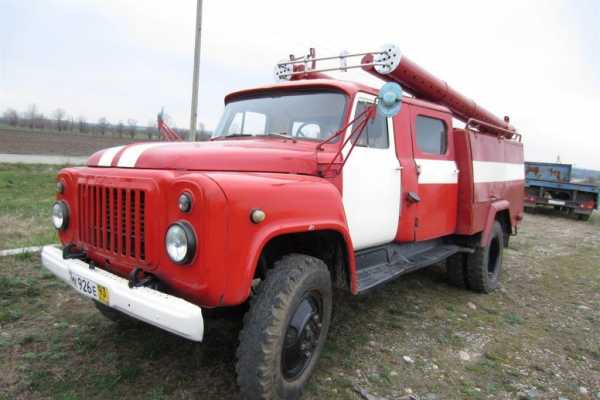

Кроме базовых, существуют сделанные на их основе десятки модификаций и версий «ГАЗ-53», предназначенных для использования в специализированных целях. Среди них –

— Армейская модификация «ГАЗ-53Н» с дополнительным топливным баком на 105 л, предпусковым подогревателем и комплектом дополнительного оснащения.

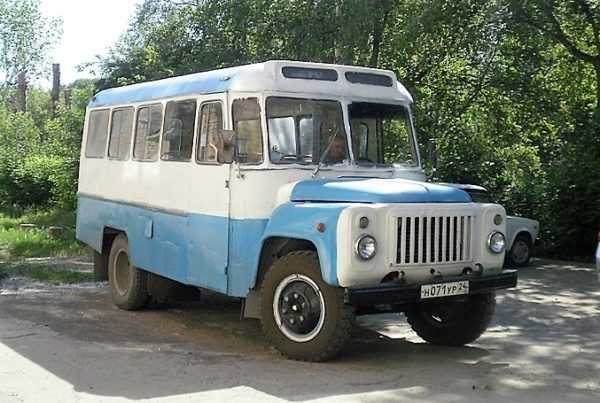

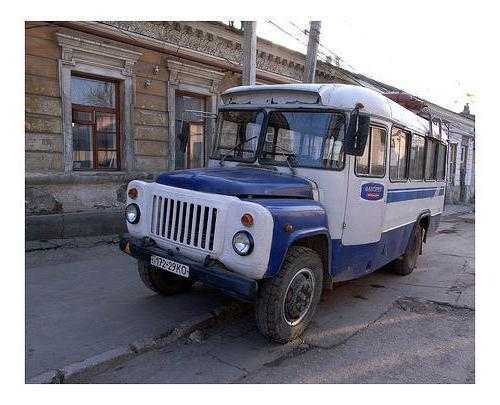

— Получившие широкое распространение автобусы «КАвЗ-685» и «Кубань» на базе «ГАЗ-53». Они выпускались на шасси «ГАЗ-53-40», оснащённом более мягкими рессорами и телескопическими амортизаторами, топливным баком от «ГАЗ-66», изменёнными тормозной системой и электрооборудованием.

ГАЗ-53-02 – самосвал. Специальное шасси, разработанное под самосвал «ГАЗ-САЗ» («САЗ-3503»).

ГАЗ-53-05 – седельный тягач (ширококго распространения не получил, т.к. любой из трёх двигателей 53-го ГАЗона был слабоват для подобных «упражнений»).

ГАЗ-53-19 и ГАЗ-53-27 – разработанные в 1984-м году версии, работающие на сжиженном газе; с двигателями в 105 и 100 л.с. соответственно.

Грузовые автомобили «ГАЗ-53» экспортировались практически во все страны социализма, а из капиталистических стран – в Финляндию и Бельгию.

Серьёзные сборочные производства этих грузовиков, из советских машинокомплектов, были организованы в Болгарии и на Кубе. Причём болгарское предприятие «Мадара» выпускало «ГАЗ-53» на протяжении 1967-1991 годов, доведя в 80-х объём производства до 3000 автомашин в год. А уже с начала 70-х годов – оснащало их двигателями болгарского производства.

Экспортные версии грузовика выпускались с заводскими индексами «ГАЗ-53-70» и «ГАЗ-53-50» (специально для тропиков). Как уже было отмечено, количество специализированных версий на базе шасси «ГАЗ-53» с трудом поддаётся исчислению. Это и передвижные ремонтные мастерские, и пожарные машины, и автокраны, и автолестницы, и мусоровозы, и краны-манипуляторы, и бензовозы-топливзаправщики, и т.д., и т.п.

Об истории легендарного грузовика и его особенностях

В отличие от всех ранее разработанных грузовиков Страны Советов, «ГАЗ-53» с изначально создавался сугубо для нужд народного хозяйства. В случае войны его не планировалось мобилизовывать в войска и использовать для транспортировки орудий, перевозки боеприпасов, раненых и т.п. армейских нужд. В связи с этим, «ГАЗ-53» с полным правом можно назвать первым отечественным грузовиком «НЕ двойного назначения».

Этим объясняются и «весёленькие» расцветки легендарного автомобиля. Если ранее все грузовики Советского Союза красили только в тёмно-зелёный защитный цвет, то 53-й с самого начала отличался весьма разнообразной цветовой гаммой: кабины его окрашивались в голубой, серый, синий, бежевый, красный, зелёный, жёлтый, оранжевый и некоторые другие цвета.

Прямым «родственником» и «предком» «ГАЗ-53» был другой всесоюзный трудяга – грузовик «ГАЗ-51». Разработку грузовой автомашины нового поколения возглавлял главный конструктор Горьковского автозавода Александр Дмитриевич Просвирнин (1914-2005). Он, кстати, в 1946-1947 гг. участвовал и в разработке «ГАЗ-51», тогда ещё в роли рядового конструктора.

В течение лета/осени 1961 года опытную партию грузовиков «ГАЗ-53Ф» подвергли серьёзным испытаниям, основным из которых стал автопробег по маршруту Москва – Ташкент – Москва, общей протяженностью в десять тысяч километров. Грузовики в интенсивном режиме прогоняли по просёлочным дорогам и настоящим пустыням, степным пескам, заболоченным почвам и горным местностям. Кульминацией маршрута в Средней Азии стал перевал Шахристан, в Таджикистане, расположенный на высоте более 3,2 тысяч метров над уровнем моря.
Одновременно с этим 2 «ГАЗ-53Ф» нещадно эксплуатировались в Подмосковье, в условиях бездорожья сельской местности, а еще 4 гоняли по шоссе Москва – Горький туда и обратно, пока на их спидометре не была достигнута цифра 15 000 км., проверяя надёжность на магистральных линиях. В общей сложности, каждая из автомашин выполнила по 18 рейсов.

Кстати, добрых слов заслуживает также «родной брат», 53-го ГАЗона – «ГАЗ-52». Тоже бестселлер, выпущенный тиражом более чем в 1 миллион единиц. Это практически его «близнец». Поскольку единственным достоверным различием между данными моделями является модель установленного двигателя: на 52-м – шетицилиндровый рядный, на 53-м – более мощный восьмицилиндровый V-образный.

Между прочим, по наблюдениям опытных водителей ГАЗонов, 52-й отличался несколько лучшей проходимостью в условиях сильного бездорожья или глубокого снега. Более мощный и оборотистый «ГАЗ-53» скорее зарывался в грязь, снег или песок там, где 52-й потихоньку проезжал на своей тяге.

Внешне отличить «ГАЗ-52» от «ГАЗ-53» можно было и по колесным дискам: «ГАЗ-52» и модификации имели диски меньшего размера, с 6-ю вентиляционными отверстиями и более узкой резиной. На ГАЗ-53 более широкие (и, соответственно, более «грузоподъемные») шины; колёсные диски большего диаметра, с тремя отверстиями, размещёнными под углом в 120 градусов. Тем не менее, колёсные диски на 52м и 53м ГАЗонах являются взаимозаменяемыми.

Ознакомившись с фотографиями других автомобилей конца 50-х/начала 60-х годов, можно с полным правом утверждать, что для своего времени внешний вид кабины и её внутренний интерьер «ГАЗ-53» выглядели очень прогрессивно.

Была выполнена цельная облицовка решётки радиатора, в которую были органично интегрированы фары и подфарники. Сиденья водителя и пассажира, по канонам тех лет, представляли собой единый «диван». Однако эргономика рабочего места была продумана лучше, чем в «ГАЗ-51».

По своему классу «ГАЗ-53» относится к семейству универсальных среднетоннажных грузовиков многоцелевого использования. Грузовик «ГАЗ-53» имеет рамную конструкцию, привод колёс на задний мост.

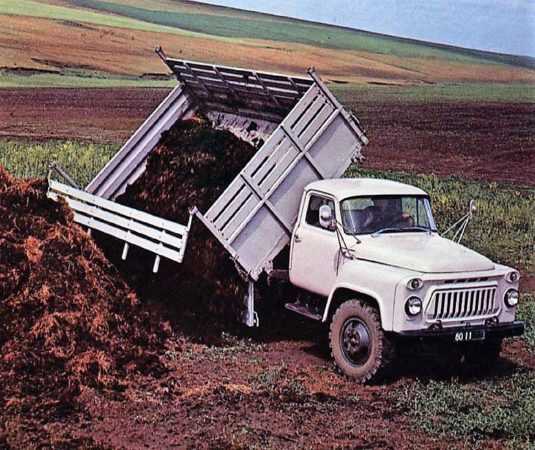

Несколько слов о характеристиках версии «ГАЗ-53-02» (самосвал). ГАЗон-самосвал производился с укороченной в задней части на 27 см рамой. Колёсная база при этом оставалась прежней. Был оборудован валом отбора мощности.

Платформа комплектовалась гидронасосом шестерёнчатого типа, который через систему управляющих клапанов обеспечивал работу трёхзвеньевого гидроцилиндра подъёма кузова. Ёмкость цельнометаллической кузовной платформы – 5 кубометров; подъём кузова и разгрузка предусмотрены как назад, так и вбок.

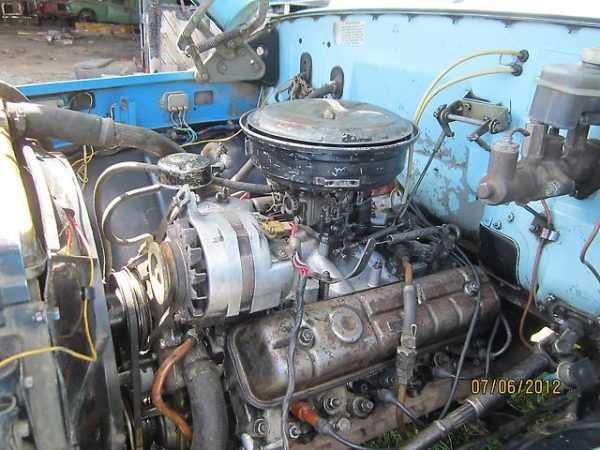

Двигатель ГАЗ-53

8-цилиндровые 4-х тактные бензиновые карбюраторные моторы «ЗМЗ-53» и «ЗМЗ-53-11» имеют V-образную компоновку цилиндров. Рабочий объём составляет 4 254 кубических сантиметра. Мощность, при 3200 об. в минуту, составляет: 115 («ЗМЗ-53») и 120 («ЗМЗ-511») лошадиных сил. Диаметр цилиндра – 92 мм; ход поршня – 80 мм. Среднее значение степени сжатия – 6,7. Максимальный крутящий момент при 2000-2500 об/мин составляет 29 кг/см. Цилиндры работают в следующем порядке: 1—5—4—2—6—3—7—8.

Блок цилиндров двигателя выполнен литьём из сплава «Ал-4», а после отливки загерметизирован термической обработкой и пропиткой синтетической смолой. Это классическая моноблочная конструкция V-образной формы с углом по осям цилиндров 90 градусов.

Полости блока и чугунные гильзы под поршни формируют рубашку водяного охлаждения двигателя. Предусмотрена возможность ремонтной замены гильз (5 групп с буквенными обозначениями). С торца блока резьбовыми шпильками закреплен картер механизма сцепления.

Поршни также разделяются на пять ремонтных групп по их диаметру (буквенной маркировкой), и на четыре группы по диаметру отверстий поршневых пальцев (цветовой маркировкой). Поршневая группа отлита из алюминиевого сплава «Ал-30». Поршень имеет классическую круглую форму с плоским днищем, по его диаметру прорезаны три канавки для маслосъёмных и компрессионных колец.

Головки блоков сделаны из сплава «Ал-4». Сёдла клапанов выполнены из чугуна, а направляющие втулки – из медно-графитовой керамики. Блок и головки цилиндров соединены резьбовыми шпильками через прокладки из асбо-картона, армированного сталью. Коленчатый вал отливается из чугуна, на нём формируются шейки шатунов, опоры и противовесы.

Коленвал прошёл через ряд обязательных динамических и статических балансировок. Осевое перемещение коленчатого вала исключают две шайбы, установленные по обе стороны от опоры первой шейки. Герметизируется в блоке с помощью масло-сгонных канавок, сальников и асбестовой набивки.

Механизм газораспределения, с верхней установкой клапанов, обеспечивает впуск в цилиндры топливо-воздушной рабочей смеси и выпуск отработанных газов.

Данное устройство состоит из: распределительных валов и шестерён, толкателей, коромысел, штанг, клапанов, направляющих втулок и пружин. Распределительный вал выкован из стали. Имеет 5 шеек опоры, кулачки, шестерёнчатый привод маслонасоса и распределителя зажигания.

Устройством для приготовления бензо-воздушной смеси является карбюратор марки «К-126». Система зажигания – контактная. Свечи зажигания – «А11-У».

Система смазки подаёт масло к контактирующим деталям мотора как под давлением, так и самотёком. Маслонасос – шестерёнчатый, с приводом от распределительного вала, масляный фильтр – полно-поточный, обслуживаемый.

Фильтр подготовки воздуха также обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне. Система охлаждения – с водяной помпой, закрытого типа, жидкостная. Она состоит из водяной рубашки блока цилиндров, радиатора, помпы, термостата, жалюзи, вентилятора, его кожуха, пробки радиатора и соединительных шлангов. Ёмкость – 22 литра.

Двигатель третьей модификации 53-го ГАЗона – «ЗМЗ-53-11» отличается от своего предшественника новыми головками цилиндров с повышенными параметрами сжатия; секционным маслонасосом, полно-поточным фильтрующим устройством, переведённой на закрытую схему вентиляцией картера.

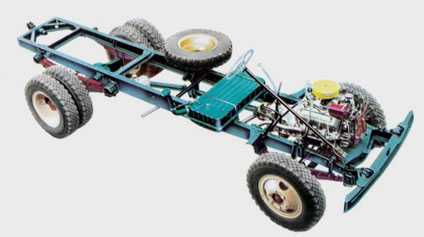

Коробка передач, трансмиссия, тормозная система, ходовая часть, рулевое управление

Коробка передач состоит из четырёх передних «скоростей» и одной задней. По своей конструкции КПП «ГАЗ-53» является трёх-ходовой, с синхронизаторами на третьей и четвёртой передачах. Сцепление однодисковое, сухое.

Карданная передача – открытого типа, имеет карданы с игольчатыми подшипниками. Главная передача ведущих мостов – коническая, гипоидного типа, с передаточным числом 6,83. Дифференциал – шестерёнчатый, кулачковый, конический, повышенного трения. Поворотные цапфы – фланцевые, со ШРУС.

Рессоры – 4 шт., продольные полуэллиптические, концы заделаны в резиновые опоры. Задняя подвеска имеет дополнительные рессоры. Амортизаторы – гидравлические, телескопические, двухстороннего действия.

Ножные тормоза – колодочные, на 4колеса. Привод тормозов – ножной, гидравлический, с гидро-вакуумным усилителем. Ручной тормоз – центральный, барабанного типа, установлен на ведомом валу коробки передач. Тип рулевого механизма «ГАЗ-53» – это глобоидальный червяк с 3х-гребневым роликом.

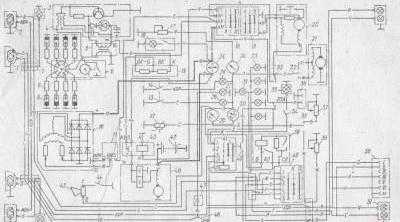

Электрооборудование ГАЗ-53

В грузовике «ГАЗ-53» используется однопроводная система проводки с соединением минусовой клеммы с массой. Напряжение в сети составляет 6 Вольт. Марка «родной» аккумуляторной батареи – «6-СТ-68-ЭМ».

Марка генератора, мощностью 350 Вт – «Г130-Г»; реле-регулятора – «РР130». В систему электрооборудования грузовика «ГАЗ-53» также входят катушка зажигания «Б13», с дополнительным сопротивлением; прерыватель-распределитель «Р13-В»; одноцилиндровый компрессор с воздушным охлаждением; электростартер «СТ130-Б» с дистанционным включением.

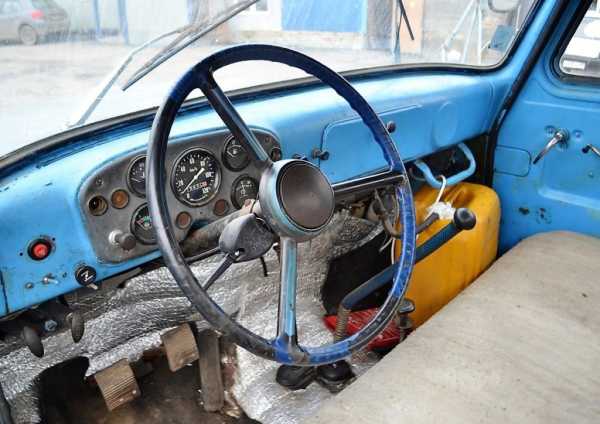

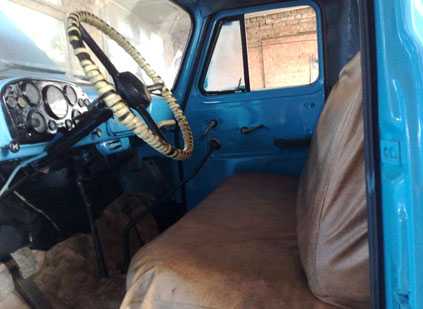

Кабина ГАЗ-53

«Комфортабельная 2х-местная кабина закрытого типа, удобное расположение органов управления и приборов, хорошая обзорность, надёжные тормоза, наличие мощного света обеспечивают лёгкость управления автомобилем и безопасность движения на высоких скоростях в любое время суток», — так описывал «ГАЗ-53» информационный альбом «ВнешТоргИздата» в 1968-м году.

Что ж, как, говорится, с чем сравнивать. С позиций нашего времени в кабине «ГАЗ-53» – более чем аскетичная и спартанская.

Однако, по сравнению с тем же «ГАЗ-51», в котором отсутствовали синхронизаторы в коробке передач, перед включением сцепление надо было выжимать 2 – 3 раза, а кабина была тесной и плохо отапливаемой, 53-й был просто вершиной комфорта!

На двухместном общем сиденье-диване, обтянутом искусственной кожей, при желании легко могли поместиться и три человека. Единственный момент: тот, кому доставалось место в середине, мог немного мешать водителю, задевая рычаг переключения передач ногами. Широкий простор в кабине был и для «творчества» любителей тюнинга: водители советской эпохи украшали свои кабины «ГАЗ-53», кто как мог.

Были и умельцы, мастерившие самодельные утепление и шумоизоляцию кабины: набивали её пенопластом, обшивали войлоком, добиваясь поразительной тишины и комфорта на своём рабочем месте.

Отзывы ГАЗ-53

Кстати, что говорят люди, которым довелось работать на основном среднетоннажном грузовике союзных республик и стран социализма? Какие достоинства и недостатки они выделят в этой машине?

Из плюсов на первом месте – простота в конструкции и непосредственной эксплуатации машины. На втором – удивительная ремонтопригодность. Для устранения любой мелкой или крупной поломки не требуется наличия каких-то специальных приспособлений, оборудования и инструментов; не нужно быть квалифицированным специалистом. Чтобы полностью перебрать двигатель и КПП, достаточно будет пары дней.

Другой несомненный плюс – стойкость машины при её «убойной» эксплуатации в экстремальных условиях. Чрезвычайно крепкая ходовая часть: всё вокруг может «сгнить» и рассыпаться от старости, а ГАЗоновские ступицы и мосты останутся.

«Задний мост – деталь, которая вообще никогда не подвергалась ремонту, и масла там никто и никогда не менял с 1984го года, – делится впечатлениями владелец «ГАЗ-53», который и по сей день использует его (уже переведённого на газ) в своём хозяйстве, – коррозии практически нет, всё целое».

Действительно, о качестве металла ГАЗонов, выпущенных в 80-х годах, можно говорить только в превосходной степени. На грузовиках следующего поколения металл был уже намного хуже, гораздо более подверженный воздействию коррозии и менее долговечный.

Вообще, средний срок активной эксплуатации грузовика мог быть различным – в зависимости от условий, в которых ему приходилось работать и общего пробега. В колхозах, где «служила», возможно, самая значительная часть 53-х, грузовик работал до своего списания в среднем 12 лет.

Возможности двигателя «ГАЗ-53» были весьма ограниченными, и больше положенных по паспорту 4-4,5 тонн он действительно не мог нормально везти. Хотя перегружать его, естественно, пытались часто, везде и повсеместно.

Например, с наращенными бортами грузили зерно с комбайна до семи тонн за раз (вместо четырёх с половиной). Но мощности мотора с великим трудом хватало для того, чтобы справиться с высокой нагрузкой. Гружёный «по полной» или «с припуском» ГАЗон тянет очень плохо, даже в не очень крутую горку нужно «карабкаться» на первой передаче, также мотор начинает перегреваться.

В условиях нещадной эксплуатации двигатели «ГАЗ-53» работали всего по 100-150 тысяч километров до первого капитального ремонта; там, где условия были более благоприятные – и по 400 тысяч. Капремонт мотора можно было делать не менее трёх раз.

Слабое место в конструкции ГАЗона – диск сцепления, шлицов хватает всего на один сезон интенсивной работы. Опорный подшипник в коленчатом вале также больше сезона не всегда выдерживал; отмечают и проблемы с выжимным подшипником.

Рулевое управление – механическое, тугое, иногда «бьющее по рукам». Но ни о каких усилителях в те времена ещё и речи не было. Другой минус – большой расход топлива – в советскую эпоху также был несущественным.
Сейчас это уже трудно представить, но тогда бензин стоил дешевле минералки: в 70-х годах 6-8 копеек за литр; в 80-х уже дороже, однако и тогда абсолютный максимум стоимости бензина составлял 30 копеек за литр. Поэтому «ГАЗ-53», переведённые с бензина на газ стали уже «детищем перестройки».

Цена ГАЗ-53

Несмотря на то, что грузовики «ГАЗ-53» не производятся уже четверть века, на дорогах СНГ и на вторичном рынке и теперь можно встретить немало этих автомашин.

Цена, в зависимости от состояния автомобиля, варьируется от совершенно «копеечных» 30 тысяч до 150 тысяч, за грузовик на ходу, в рабочем состоянии. Никаких проблем с запчастями для «ГАЗ-53» нет: они также в избытке имеются на вторичном рынке.

Технические характеристики ГАЗ-53

— Годы пр-ва: 1961—1993
— Колёсная формула: 4 × 2

Двигатель

— Наименование: ЗМЗ-53
— Рабочий объём: составляет 4 254 кубических сантиметра.
— Мощность: при 3200 об. в минуту, составляет 115 л.с

Расход топлива ГАЗ-53

— 24 л/100 км при скорости 40 км/ч

Максимальная скорость ГАЗ-53

— 90 км/ч с полной нагрузкой по горизонтальному шоссе

Коробка передач: 4 вперед + 1 задняя

Габаритные размеры ГАЗ-53

— Длина: 6,395 м;
— ширина: 2,380 м;
— высота (по кабине, без нагрузки): 2,220 м
— База шасси – 3,700 м;
— колея передних колёс (по грунту): 1,630 м;
— колея задних колёс: 1,690 м
— Дорожный просвет: 265 мм.

Вес ГАЗ-53

— Снаряженная масса: 3 200 кг

Грузоподъёмность ГАЗ-53

— 4 тонны у «ГАЗ-53Ф» и «ГАЗ-53А»; 4,5 тонны – у «ГАЗ-53-12».

Размер шин ГАЗ-53

— 8,25-20 дюймов.

Объем бака ГАЗ-53

— 90 л



 Фото ГАЗ-53

Похожие материалы

Load More…

Добавить комментарий

mir-automoto.ru

ГАЗ-53: технические характеристики

«Рабочая лошадка» советской эпохи

Грузовику ГАЗ-53 суждено было стать самой массовой «рабочей лошадкой» в Советском Союзе. Фирменная «улыбка» радиатора этого трудяги – один из самых узнаваемых «брендов» советской эпохи. Что совсем не удивительно: ведь за годы своего серийного производства, с 1961-го по 1993-й, пятьдесят третий ГАЗон был растиражирован в количестве более четырёх миллионов единиц. И разъехался по всему свету, от Кубы до Камчатки, от Крайнего Севера до джунглей Лаоса и Вьетнама. Далее поговорим о технических характеристиках данного грузовика, выслушаем живые мнения водителей, проработавших на ГАЗ-53 долгие годы.

О сферах применения и модификациях ГАЗ-53

На своих, не особенно могучих, плечах ГАЗ-53 тем не менее «катал» не менее половины всей экономики Страны Советов. Трудно подобрать, где НЕ использовался этот вездесущий грузовик. От «походки» для аварийных бригад и «автозака» для преступников до мобильных топливозаправщиков и седельных тягачей, таскавших контейнеры – что только не устанавливали на шасси ГАЗ-53!

Повсеместное распространение получили эти дешёвые, простые и неприхотливые грузовики в сельском хозяйстве. В 70-е/начале 80-х годов ХХ века в среднестатистическом советском колхозе автопарк грузовых машин на 80% состоял именно из ГАЗ-53. Лишь во второй половине 80-х это соотношение начало изменяться в сторону увеличения доли ЗИЛ-130, который, кстати сказать, в советские времена стоил не намного дороже, чем ГАЗон.

ГАЗ-53 60-х и 80-х годов и внешне заметно отличаются друг от друга, и в технологичном смысле это два довольно разных грузовика. Совершенно разные у них не только двигатели, но и многие другие элементы конструкции.

Ведь за годы выпуска ГАЗ-53 пережил три крупных и множество мелких модернизаций и доработок. Горьковский автозавод старался своевременно реагировать на «сигналы с мест» и устранять выявленные в ходе эксплуатации проблемы.

Так, уже в первые годы распространения новой модели грузовика по стране стало очевидным, что мосты от предыдущего поколения – ГАЗ-51, на 53-й уже не годятся, и 82-сильный двигатель от 51-го ГАЗона, хоть и форсированный, не отвечает возросшим потребностям новой машины. В течение 1964-го/65-го годов было налажено серийное производство ГАЗ-53, оснащённого, вместо рядного шестицилиндрового «движка», V-образной «восьмёркой» (115-сильным мотором ЗМЗ-53), а также доработанными и усиленными мостами.

Интересный, полузабытый факт: облицовка и, соответственно, внешний вид ГАЗ-53 первых выпусков очень заметно отличались от привычного нам облика машины. К примеру, фары находились над указателями поворота. Однако до наших дней, к сожалению, не дожил ни один оригинальный ГАЗон того самого первого поколения. Зато он остался запечатлённым на киноплёнке в некоторых известных фильмах того времени, в частности «Весёлые хлопоты» (1964), «Иностранка» (1965), «Берегись автомобиля» (1966), «Три тополя на Плющихе» (1967).

ГАЗ-53Ф (1961—1967)

Кстати, с ГАЗ-53 уже привычного всем облика связан любопытный кино-курьёз. В знаменитом фильме «Место встречи изменить нельзя», в эпизоде, когда члены банды везут Володю Шарапова в хлебном фургоне ГАЗ-АА по ночной Москве, в некоторые кадры некстати затесался зелёный ГАЗ-53. (Действие фильма происходит в 1946-м году).

«ГАЗ-53А» (1965–1983)

Три основные, базовые модификации грузовика сходили с конвейера под следующими заводскими индексами:

• ГАЗ-53Ф (1961—1967) – бортовой грузовик и универсальное шасси с форсированным рядным 6-цилиндровым двигателем ГАЗ-51 мощностью 82 л.с.
• ГАЗ-53А (с июня 1965 года по 1983 год) – бортовой грузовик, самосвал и универсальное шасси с двигателем ЗМЗ-53 – V-образным 8-ми цилиндровым, мощностью в 115 л.с.
• ГАЗ-53-12 (с 1983 года по январь 1993 года) – бортовой грузовик, самосвал и универсальное шасси с восьмицилиндровым V-образным мотором ЗМЗ-53-11 мощностью в 120 л.с.

Соответственно мощности, различается и грузоподъёмность трёх поколений 53-го ГАЗона. ГАЗ-53Ф был заявлен 4-х тонником, хотя фактически он брал на борт лишь 3 тонны, а 4 т. было для него почти непосильным грузом. Реальным четырёхтонником стал ГАЗ-53А. Мощность мотора ГАЗ-53-12  уже позволяла ему свободно везти не только заявленные производителем 4,5 тонны, но и 5 тонн «с копейками».

ГАЗ-53-12 (1983-1993)

Кроме базовых, существуют сделанные на их основе десятки модификаций и версий ГАЗ-53, предназначенных для использования в специализированных целях. Среди них –

• Армейская модификация ГАЗ-53Н с дополнительным топливным баком на 105 л, предпусковым подогревателем и комплектом дополнительного оснащения.
• Получившие широкое распространение автобусы КАвЗ-685 и «Кубань» на базе ГАЗ-53. Они выпускались на шасси ГАЗ-53-40, оснащённом более мягкими рессорами и телескопическими амортизаторами, топливным баком от ГАЗ-66, изменёнными тормозной системой и электрооборудованием.
• ГАЗ-53-02 – самосвал.
• Специальное шасси, разработанное под самосвал ГАЗ-САЗ (САЗ-3503).
• ГАЗ-53-05 – седельный тягач (ширококго распространения не получил, т.к. любой из трёх двигателей 53-го ГАЗона был слабоват для подобных «упражнений»).
• ГАЗ-53-19 и ГАЗ-53-27 – разработанные в 1984-м году версии, работающие на сжиженном газе; с двигателями в 105 и 100 л.с. соответственно.

Грузовые автомобили ГАЗ-53 экспортировались практически во все страны социализма, а из капиталистических стран – в Финляндию и Бельгию.

Серьёзные сборочные производства этих грузовиков, из советских машинокомплектов, были организованы в Болгарии и на Кубе. Причём болгарское предприятие «Мадара» выпускало ГАЗ-53 на протяжении 1967-1991 годов, доведя в 80-х объём производства до 3000 автомашин в год. А уже с начала 70-х годов – оснащало их двигателями болгарского производства.

Экспортные версии грузовика выпускались с заводскими индексами ГАЗ-53-70 и ГАЗ-53-50 (специально для тропиков). Как уже было отмечено, количество специализированных версий на базе шасси ГАЗ-53 с трудом поддаётся исчислению. Это и передвижные ремонтные мастерские, и пожарные машины, и автокраны, и автолестницы, и мусоровозы, и краны-манипуляторы, и бензовозы-топливзаправщики, и т.д. и т.п.

Об истории легендарного грузовика и его особенностях

В отличие от всех ранее разработанных грузовиков Страны Советов, ГАЗ-53 с изначально создавался сугубо для нужд народного хозяйства. В случае войны его не планировалось мобилизовывать в войска и использовать для транспортировки орудий, перевозки боеприпасов, раненых и т.п. армейских нужд. В связи с этим, ГАЗ-53 с полным правом можно назвать первым отечественным грузовиком «НЕ двойного назначения».

Этим объясняются и «весёленькие» расцветки легендарного автомобиля. Если ранее все грузовики Советского Союза красили только в тёмно-зелёный защитный цвет, то 53-й с самого начала отличался весьма разнообразной цветовой гаммой: кабины его окрашивались в голубой, серый, синий, бежевый, красный, зелёный, жёлтый, оранжевый и некоторые другие цвета.

Прямым «родственником» и «предком» ГАЗ-53 был другой всесоюзный трудяга – грузовик ГАЗ-51. Разработку грузовой автомашины нового поколения возглавлял главный конструктор Горьковского автозавода Александр Дмитриевич Просвирнин (1914-2005). Он, кстати, в 1946-1947 гг. участвовал и в разработке ГАЗ-51, тогда ещё в роли рядового конструктора.

В течение лета/осени 1961 года опытную партию грузовиков ГАЗ-53Ф подвергли серьёзным испытаниям, основным из которых стал автопробег по маршруту Москва – Ташкент – Москва, общей протяженностью в десять тысяч километров. Грузовики в интенсивном режиме прогоняли по просёлочным дорогам и настоящим пустыням, степным пескам, заболоченным почвам и горным местностям. Кульминацией маршрута в Средней Азии стал перевал Шахристан, в Таджикистане, расположенный на высоте более 3,2 тысяч метров над уровнем моря.

Одновременно с этим 2 ГАЗ-53Ф нещадно эксплуатировались в Подмосковье, в условиях бездорожья сельской местности, а еще 4 гоняли по шоссе Москва – Горький туда и обратно, пока на их спидометре не была достигнута цифра 15 000 км., проверяя надёжность на магистральных линиях. В общей сложности, каждая из автомашин выполнила по 18 рейсов.

Кстати, добрых слов заслуживает также «родной брат», 53-го ГАЗона – ГАЗ-52. Тоже бестселлер, выпущенный тиражом более чем в 1 миллион единиц. Это практически его «близнец». Поскольку единственным достоверным различием между данными моделями является модель установленного двигателя: на 52-м – шетицилиндровый рядный, на 53-м – более мощный восьмицилиндровый V-образный.

Между прочим, по наблюдениям опытных водителей ГАЗонов, 52-й отличался несколько лучшей проходимостью в условиях сильного бездорожья или глубокого снега. Более мощный и оборотистый ГАЗ-53 скорее зарывался в грязь, снег или песок там, где 52-й потихоньку проезжал на своей тяге.

Внешне отличить ГАЗ-52 от ГАЗ-53 можно было и по колесным дискам: ГАЗ-52 и модификации имели диски меньшего размера, с 6-ю вентиляционными отверстиями и более узкой резиной. На ГАЗ-53 более широкие (и, соответственно, более «грузоподъемные») шины; колёсные диски большего диаметра, с тремя отверстиями, размещёнными под углом в 120 градусов. Тем не менее, колёсные диски на 52-м и 53-м ГАЗонах являются взаимозаменяемыми.

О технических характеристиках ГАЗ-53

Ознакомившись с фотографиями других автомобилей конца 50-х/начала 60-х годов, можно с полным правом утверждать, что для своего времени внешний вид кабины и её внутренний интерьер ГАЗ-53 выглядели очень прогрессивно.

Была выполнена цельная облицовка решётки радиатора, в которую были органично интегрированы фары и подфарники. Сиденья водителя и пассажира, по канонам тех лет, представляли собой единый «диван». Однако эргономика рабочего места была продумана лучше, чем в ГАЗ-51.

По своему классу ГАЗ-53 относится к семейству универсальных среднетоннажных грузовиков многоцелевого использования. Грузовик ГАЗ-53 имеет рамную конструкцию, привод колёс на задний мост.

Габаритные размеры

• Длина – 6,395 м; ширина – 2,380 м; высота (по кабине, без нагрузки) – 2,220 м
• База шасси – 3,700 м; колея передних колёс (по грунту) – 1,630 м; колея задних колёс – 1,690 м
• Дорожный просвет: 265 мм. При этом нижние точки, с полной нагрузкой составляют: 265 мм (картер ведущего заднего моста) и 347 мм (передняя ось).
• Размеры грузовой платформы: длина – 3,740 м; ширина – 2,170 м; высота бортов – 0,68 м.
• Радиус поворота по колее наружного переднего колеса – 8 м.

Эксплуатационные характеристики

• Колёсная формула: 4х2.
• Снаряжённая масса: 3,2 тонны.
• Грузоподъёмность: 4 тонны у ГАЗ-53Ф и ГАЗ-53А; 4,5 тонны – у ГАЗ-53-12.
• Размер шин: 8,25-20 дюймов.
• Максимально допустимый вес буксируемого прицепа: 4 тонны.
• Кабина ГАЗ-53 – металлическая, двухместная, двухдверная.
• Максимальная скорость с полной нагрузкой по горизонтальному шоссе: 90 км/ч.
• Ёмкость топливного бака: 90 л (в армейской модификации ГАЗ-53Н — 105 л).
• Расход топлива от 24-х литров бензина на 100 км.

Несколько слов о характеристиках версии ГАЗ-53-02 (самосвал). ГАЗон-самосвал производился с укороченной в задней части на 27 см рамой. Колёсная база при этом оставалась прежней. Был оборудован валом отбора мощности.

Платформа комплектовалась гидронасосом шестерёнчатого типа, который через систему управляющих клапанов обеспечивал работу трёхзвеньевого гидроцилиндра подъёма кузова. Ёмкость цельнометаллической кузовной платформы – 5 кубометров; подъём кузова и разгрузка предусмотрены как назад, так и вбок.

Двигатели ГАЗ-53

8-цилиндровые 4-х тактные бензиновые карбюраторные моторы ЗМЗ-53 и ЗМЗ-53-11 имеют V-образную компоновку цилиндров. Рабочий объём составляет 4 254 кубических сантиметра. Мощность, при 3200 об. в минуту, составляет: 115 (ЗМЗ-53) и 120 (ЗМЗ-511) лошадиных сил. Диаметр цилиндра – 92 мм; ход поршня – 80 мм. Среднее значение степени сжатия – 6,7. Максимальный крутящий момент при 2000-2500 об/мин составляет 29 кг/см. Цилиндры работают в следующем порядке: 1—5—4—2—6—3—7—8.

Блок цилиндров двигателя выполнен литьём из сплава «Ал-4», а после отливки загерметизирован термической обработкой и пропиткой синтетической смолой. Это классическая моноблочная конструкция V-образной формы с углом по осям цилиндров 90 градусов.

Полости блока и чугунные гильзы под поршни формируют рубашку водяного охлаждения двигателя. Предусмотрена возможность ремонтной замены гильз (5 групп с буквенными обозначениями). С торца блока резьбовыми шпильками закреплен картер механизма сцепления.

Поршни также разделяются на пять ремонтных групп по их диаметру (буквенной маркировкой), и на четыре группы по диаметру отверстий поршневых пальцев (цветовой маркировкой). Поршневая группа отлита из алюминиевого сплава «Ал-30». Поршень имеет классическую круглую форму с плоским днищем, по его диаметру прорезаны три канавки для маслосъёмных и компрессионных колец.

Головки блоков сделаны из сплава «Ал-4». Сёдла клапанов выполнены из чугуна, а направляющие втулки – из медно-графитовой керамики. Блок и головки цилиндров соединены резьбовыми шпильками через прокладки из асбо-картона, армированного сталью. Коленчатый вал отливается из чугуна, на нём формируются шейки шатунов, опоры и противовесы.

Коленвал прошёл через ряд обязательных динамических и статических балансировок. Осевое перемещение коленчатого вала исключают две шайбы, установленные по обе стороны от опоры первой шейки. Герметизируется в блоке с помощью масло-сгонных канавок, сальников и асбестовой набивки.

Механизм газораспределения, с верхней установкой клапанов, обеспечивает впуск в цилиндры топливо-воздушной рабочей смеси и выпуск отработанных газов.

Данное устройство состоит из: распределительных валов и шестерён, толкателей, коромысел, штанг, клапанов, направляющих втулок и пружин. Распределительный вал выкован из стали. Имеет 5 шеек опоры, кулачки, шестерёнчатый привод маслонасоса и распределителя зажигания.

Устройством для приготовления бензо-воздушной смеси является карбюратор марки К-126. Система зажигания – контактная. Свечи зажигания – А11-У.

Система смазки подаёт масло к контактирующим деталям мотора как под давлением, так  и самотёком. Маслонасос – шестерёнчатый, с приводом от распределительного вала, масляный фильтр – полно-поточный, обслуживаемый.

Фильтр подготовки воздуха также обслуживаемый, инерционный, с оседанием загрязняющих частиц в масляной ванне. Система охлаждения – с водяной помпой, закрытого типа, жидкостная. Она состоит из водяной рубашки блока цилиндров, радиатора, помпы, термостата, жалюзи, вентилятора, его кожуха, пробки радиатора и соединительных шлангов. Ёмкость – 22 литра.

Двигатель третьей модификации 53-го ГАЗона – ЗМЗ-53-11 отличается от своего предшественника новыми головками цилиндров с повышенными параметрами сжатия; секционным маслонасосом, полно-поточным фильтрующим устройством, переведённой на закрытую схему вентиляцией картера.

Коробка передач, трансмиссия, тормозная система, ходовая часть, рулевое управление

Коробка передач состоит из четырёх передних «скоростей» и одной задней. По своей конструкции КПП ГАЗ-53 является трёх-ходовой, с синхронизаторами на третьей и четвёртой передачах. Сцепление однодисковое, сухое.

Карданная передача – открытого типа, имеет карданы с игольчатыми подшипниками. Главная передача ведущих мостов – коническая, гипоидного типа, с передаточным числом 6,83. Дифференциал – шестерёнчатый, кулачковый, конический, повышенного трения. Поворотные цапфы – фланцевые, со ШРУС.

Рессоры – 4 шт., продольные полуэллиптические, концы заделаны в резиновые опоры. Задняя подвеска имеет дополнительные рессоры. Амортизаторы – гидравлические, телескопические, двухстороннего действия.

Ножные тормоза – колодочные, на 4 колеса. Привод тормозов – ножной, гидравлический, с гидро-вакуумным усилителем. Ручной тормоз – центральный, барабанного типа, установлен на ведомом валу коробки передач. Тип рулевого механизма ГАЗ-53 – это глобоидальный червяк с 3х-гребневым роликом.

Электрооборудование ГАЗ-53

В грузовике ГАЗ-53 используется однопроводная система проводки с соединением минусовой клеммы с массой. Напряжение в сети составляет 6 Вольт. Марка «родной» аккумуляторной батареи 6-СТ-68-ЭМ.

Марка генератора, мощностью 350 Вт – Г130-Г; реле-регулятора – РР130. В систему электрооборудования грузовика ГАЗ-53 также входят катушка зажигания Б13, с дополнительным сопротивлением; прерыватель-распределитель Р13-В; одноцилиндровый компрессор с воздушным охлаждением; электростартер СТ130-Б с дистанционным включением.

Кабина ГАЗ-53

«Комфортабельная 2х-местная кабина закрытого типа, удобное расположение органов управления и приборов, хорошая обзорность, надёжные тормоза, наличие мощного света обеспечивают лёгкость управления автомобилем и безопасность движения на высоких скоростях в любое время суток», — так описывал ГАЗ-53 информационный альбом «ВнешТоргИздата» в 1968-м году.

Что ж, как, говорится, с чем сравнивать. С позиций нашего времени в кабине ГАЗ-53 – более чем аскетичная и спартанская.

Однако, по сравнению с тем же ГАЗ-51, в котором отсутствовали синхронизаторы в коробке передач, перед включением сцепление надо было выжимать 2–3 раза, а кабина была тесной и плохо отапливаемой, 53-й был просто вершиной комфорта!

На двухместном общем сиденье-диване, обтянутом искусственной кожей, при желании легко могли поместиться и три человека. Единственный момент: тот, кому доставалось место в середине, мог немного мешать водителю, задевая рычаг переключения передач ногами. Широкий простор в кабине был и для «творчества» любителей тюнинга: водители советской эпохи украшали свои кабины ГАЗ-53, кто как мог.

Были и умельцы, мастерившие самодельные утепление и шумоизоляцию кабины: набивали её пенопластом, обшивали войлоком, добиваясь поразительной тишины и комфорта на своём рабочем месте.

Отзывы водителей и владельцев ГАЗ-53

Кстати, что говорят люди, которым довелось работать на основном среднетоннажном грузовике союзных республик и стран социализма? Какие достоинства и недостатки они выделят в этой машине?

Из плюсов на первом месте – простота в конструкции и непосредственной эксплуатации машины. На втором – удивительная ремонтопригодность. Для устранения любой мелкой или крупной поломки не требуется наличия каких-то специальных приспособлений, оборудования и инструментов; не нужно быть квалифицированным специалистом. Чтобы полностью перебрать двигатель и КПП, достаточно будет пары дней.

Другой несомненный плюс – стойкость машины при её «убойной» эксплуатации в экстремальных условиях. Чрезвычайно крепкая ходовая часть: всё вокруг может «сгнить» и рассыпаться от старости, а ГАЗоновские ступицы и мосты останутся.

«Задний мост – деталь, которая вообще никогда не подвергалась ремонту, и масла там никто и никогда не менял с 1984-го года, – делится впечатлениями владелец ГАЗ-53, который и по сей день использует его (уже переведённого на газ) в своём хозяйстве, – коррозии практически нет, всё целое».

Действительно, о качестве металла ГАЗонов, выпущенных в 80-х годах, можно говорить только в превосходной степени. На грузовиках следующего поколения металл был уже намного хуже, гораздо более подверженный воздействию коррозии и менее долговечный.

Вообще, средний срок активной эксплуатации грузовика мог быть различным – в зависимости от условий, в которых ему приходилось работать и общего пробега. В колхозах, где «служила», возможно, самая значительная часть 53-х, грузовик работал до своего списания в среднем 12 лет.

Возможности двигателя ГАЗ-53 были весьма ограниченными, и больше положенных по паспорту 4-4,5 тонн он действительно не мог нормально везти. Хотя перегружать его, естественно, пытались часто, везде и повсеместно.

Например, с наращенными бортами грузили зерно с комбайна до семи тонн за раз (вместо четырёх с половиной). Но мощности мотора с великим трудом хватало для того, чтобы справиться с высокой нагрузкой. Гружёный «по полной» или «с припуском» ГАЗон тянет очень плохо, даже в не очень крутую горку нужно «карабкаться» на первой передаче, также мотор начинает перегреваться.

В условиях нещадной эксплуатации двигатели ГАЗ-53 работали всего по 100-150 тысяч километров до первого капитального ремонта; там, где условия были более благоприятные – и по 400 тысяч. Капремонт мотора можно было делать не менее трёх раз.

Слабое место в конструкции ГАЗона – диск сцепления, шлицов хватает всего на один сезон интенсивной работы. Опорный подшипник в коленчатом вале также больше сезона не всегда выдерживал; отмечают и проблемы с выжимным подшипником.

Рулевое управление – механическое, тугое, иногда «бьющее по рукам». Но ни о каких усилителях в те времена ещё и речи не было. Другой минус – большой расход топлива – в советскую эпоху также был несущественным.

Сейчас это уже трудно представить, но тогда бензин стоил дешевле минералки: в 70-х годах 6-8 копеек за литр; в 80-х уже дороже, однако и тогда абсолютный максимум стоимости бензина составлял 30 копеек за литр. Поэтому ГАЗ-53, переведённые с бензина на газ стали уже «детищем перестройки».

Цены на ГАЗ-53

Несмотря на то, что грузовики ГАЗ-53 не производятся уже четверть века, на дорогах СНГ и на вторичном рынке и теперь можно встретить немало этих автомашин.

Цена, в зависимости от состояния автомобиля, варьируется от совершенно «копеечных» 30 тысяч до 150 тысяч, за грузовик на ходу, в рабочем состоянии. Никаких проблем с запчастями для ГАЗ-53 нет: они также в избытке имеются на вторичном рынке.







trucksreview.ru

самосвал, бортовой грузовик, ГАЗ 53 12, 53А и 53Ф

Грузовой автомобиль ГАЗ 53 стал легендой и выдающимся достижением автомобильной промышленности СССР и России. Как честный труженик, он всегда отрабатывал положенный ресурс, а нередко служил дольше срока, который был предусмотрен до списания.

Классический грузовик марки ГАЗ-53

Выпуск ГАЗ 53 давно прекратился, но до сих пор в объявлениях можно встретить предложения о продаже и покупке этого грузовика. Состояние некоторых экземпляров машины просто удивляет — прошло больше двадцати лет, как последний «пятьдесят третий» сошел с конвейера, а находятся еще вполне боевые грузовики в приличном виде. Вернуться к оглавлению

Из истории создания ГАЗ 53

ГАЗ 53Ф

Серия автомобилей ГАЗ 53 была построена на базе ГАЗ 51. Новая модель позаимствовала от «пятьдесят первого» шестицилиндровый рядный двигатель внутреннего сгорания (ДВС), только спустя определенное время уже были предложены другие варианты ДВС. Первые опытные образцы новой модели появились в 1959 году, а с октября 1961 года ГАЗ 53 запустили в серийное производство. Марка получила индекс «Ф» и стала называться ГАЗ 53Ф.

Выпуск модификации грузовика продолжался до января 1967 года. Вначале грузоподъемность автомобиля была 3,5 тонны, но в 1964 году ее снизили до 3 тонн.

ГАЗ 53А

В 1964 году, продолжая разработку ГАЗ 53Ф, завод-гигант начинает производство модификаций: базовой ГАЗ 53 и обновленной модели ГАЗ 53А. В 1965 году решили оставить только ГАЗ 53А, и эта марка просуществовала до 1983 года, то есть, почти 20 лет.

Модель ГАЗ 53А оснастили восьмицилиндровым двигателем (115л.с., объем 4,24 л) и увеличили грузоподъемность до 4 тонн.

Грузовик мог развивать скорость до 85 км в час (на ГАЗ 53Ф она была не более 74 км в час).

ГАЗ 53 12

С 1983 года базовой моделью стал ГАЗ 53 12. Новый модифицированный ДВС получил индекс ЗМЗ 511 (120 л. с.), а грузоподъемность стала еще больше (4,5 тонны). ГАЗ 53 12 выпускали до января 1993 года, затем производство ГАЗ 53 прекратили совсем.

Так выглядит модель ГАЗ 53 12

Дополнительные модификации ГАЗ 53

Помимо базовых моделей ГАЗ53Ф, ГАЗ 53, ГАЗ 53А и ГАЗ 53 12 существовало достаточно много специальных модификаций Газона. В основном они различались по типу кузова и назначению. Базовый вариант — это ГАЗ 53 бортовой. На этой базе заводом выпускались шасси — ГАЗ 53 самосвал (ГАЗ 53 02), шасси для седельного тягача (ГАЗ 53 05).

Для армейских нужд разработали ГАЗ 53Н. Тактико-технические характеристики (ТТХ) военной машины отличались от гражданского варианта. В стандартной комплектации военной техники шел топливный бак большего размера (105 литров), пусковой подогреватель и дополнительное оборудование. Соответственно, ГАЗ 53Н был окрашен в защитный зеленый цвет.

Вариант модели ГАЗ 53Н

Существовали версии, разработанные специально для жаркого климата, выпускались шасси для автобусов КАВЗ, две модели были оснащены газовым оборудованием — для работы на метане и пропане. Вернуться к оглавлению

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

• длина 6,4 м;
• ширина 2,3 м;
• высота 2,2 м.

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще.
Внутри кабина выглядит просто.

Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.

Щиток приборов элементарен:

• спидометр;
• амперметр;
• прибор давления масла;
• температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.

У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Кузов и шасси

Если говорить о базовых моделях, то описать конструкцию кузова газ 53 можно в нескольких словах.

Конструкция бортового ГАЗ 53 рамная, а непосредственно сам кузов сделан из деревянных досок, скрепленных железных каркасом. Кузов крепился к раме.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации.

Характеристики ЗМЗ 511:

• восемь цилиндров в v-образном расположении;
• размер поршня в диаметре 92 мм;
• ход поршня 80 мм;
• алюминиевый блок цилиндров;
• две алюминиевых ГБЦ;
• объем двигателя 4.24 л;
• степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

Так выглядит двигатель для ГАЗ 53

Еще очень часто подтекал задний сальник. Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями. В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.

В состав входят:

• несущая балка;
• поворотные кулаки шкворневого типа;
• гидравлические амортизаторы;
• рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система газ 53 барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

Схема рулевого управления ГАЗ 53

Вернуться к оглавлению

Основные неисправности и недочеты ГАЗ 53

Выяснив все особенности эксплуатации грузовика, все недостатки можно объединить в один список.

Основные недочеты и неисправности ГАЗ 53:

• Большой расход топлива, заявленная норма явно занижена;
• Тугое рулевое управление, гидроусилителя руля явно не хватает;
• Много нареканий на ДВС, в основном это связано с техническими недоработками;
• Слабые рессоры, не выдерживают максимальный нагруженный вес;
• Кабина подвержена коррозии.

Вернуться к оглавлению

Основные преимущества ГАЗ 53

Недостатки и недоработки есть в любой конструкции. А вот преимуществ у ГАЗончика куда больше. Такого неприхотливого грузовика трудно еще найти. Вообще, не так часто он и ломается. Его очень легко ремонтировать — поломку можно устранить в любом поле.

На грузовик ГАЗ 53 до сих пор нет проблем с наличием запчастей, к тому же, цены на запчасти сильно не кусаются. Да и разобраться с ремонтом может даже дилетант.

У «пятьдесят третьего» практически «неубиваемый» кузов. Рама сделана из толстого прочного металла — машину уже в металлолом сдают, а рама еще целая.

Грузовик «тащит» практически любой вес и объем, который в него можно загрузить. А еще со своей задачей отлично справляется ГАЗ 53 самосвал. Норма для него не предел — их часто нагружают под завязку.

К достоинствам можно отнести стоимость самого автомобиля. По этой причине нет особых беспокойств, что его украдут. Не страшно, если будет помят бампер, как говорится, не ходовая часть.

Вернуться к оглавлению

Заключение

ГАЗ 53 не зря стал легендой. Грузовиками горьковского автогиганта перевезена огромная масса грузов. До сих пор немало ГАЗончиков трудятся на автомобильных дорогах. И было бы очень здорово, если чаще возникали подобные легенды.

avtomobilgaz.ru

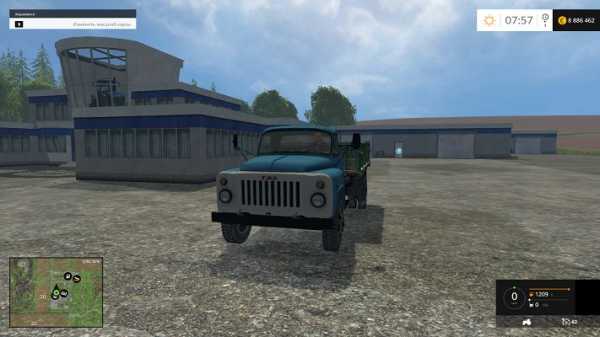

Грузовик ГАЗ-53 для Фермер Симулятор 2015

И так, Грузовик ГАЗ-53 для Фермер Симулятор 2015 году, кто не знаком с этим легендарным отечественным автомобилем? Наверное,  нет необходимости что-то о нем рассказывать, какие его преимущества и недостатки, или для чего его использовать. Но все же несколько скажет о данном автомобиле, который представлен в Farming Simulator 2015 ГАЗ-53 можно использовать для перевозки всех зерновых культур, древесины, капторли, свеклы, и даже строительных материалов, проще говоря, перевозите все, что угодно. Согласитесь ГАЗ-53 для Фермер Симулятор 2015 наверняка не будет стоять без работы на любой ферме.

Откровенно скажу, что он стоит тех денег, которые вы заплатите за него, а именно 3 350 евро и 5 евро за ежедневное техническое обслуживание. Не такие и большие деньги, за которые вы получите замечательную грузовую машину. И наконец, немножко о его характеристиках. Вместимость прицепа ГАЗ-53 составляет 5 000 литров, максимальная скорость 60 километров в час.

В машине работает аварийная световая сигнализация, открываются двери, во время движения поднимается пыль и остаются следы на земле.

Авторы мода: kyfwe59

Скачать мод (17,4 Мб)

2858 Просмотров

fs15-mods.net

Технические характеристики автомобиля ГАЗ-53: грузоподъемность, устройство и схема

Горьковский автомобильный завод в период с 1961 по 1993 год поставил на поток выпуск среднетоннажных грузовиков ГАЗ-53. Грузоподъемность автомобиля составляла от 3 до 4,5 тонны, в зависимости от модификации. Рассматриваемая машина относится к третьему поколению этого класса. Данное транспортное средство, с учетом всех трансформаций, стало самым массовым по серийному выпуску из советских грузовых авто. За период производства было выпущено более четырех миллионов машин.

Модельный ряд (ГАЗ-53 Ф)

До 1967 года разрабатывался и выпускался ГАЗ-53 Ф. Авто оснащалось шестицилиндровым силовым агрегатом с четырехступенчатой КПП. Расход топлива составлял порядка 24-х литров на сотню километров. Мостовой узел имел конические шестерни, движок от ГАЗ-11 форсировали для увеличения сжатия смеси.

Рассматриваемая модель автомобиля ГАЗ-53, грузоподъемность которой составляла 3,5 тонны, оснащалась новыми шинами и увеличенной базой. На основе этой машины проектировались бортовые грузовики, самосвалы, молоковозы и прочее. Учитывая частый выход из строя деталей, низкую мощность и ряд конструкторских недочетов, авто не пользовалось популярностью и было снято с производства в 1967 году.

Серии 53 и 53А

Период с 1964 по 1983 год ознаменовался выпуском моделей ГАЗ-53 и 53А. Эти модификации оснащались более мощной силовой установкой ЗМЗ-53 на 115 литров. Конструкция обеспечивала увеличение скорости до 85 км/ч при расходе горючего (л/км) – 25/100. Для расширения функционала грузовика было предусмотрено обустройство самосвальной платформы, крытого кузова, приспособление снятия мощности для гидравлического насоса.

Грузоподъемность ГАЗ-53 была ниже на 0,5 тонны (3,5 и 4,0), чем у модели 53А. Кроме того, вторая вариация имела следующие преимущества:

• Более мощную среднюю ось.
• Конструктивно обновленный кардан.
• Проработанный рулевой механизм.
• Обновленную радиаторную защиту.
• Дублирующие поворотники на крыше.
• Новое отопление кабины и стеклоочистители на электроприводе.

Рассматриваемая модель советского грузовика была отмечена Государственным знаком качества СССР.

Модификация 53-12

Эта модель ГАЗ-53, грузоподъемность которой составляла до 4,5 тонны, выпускалась с 1983 по 1992 год. Машину оснастили двигателем ЗМЗ-511 мощностью в 120 конских сил, скоростным максимумом в 90 км/ч. Расход топлива увеличился до 30 литров на сотню, однако появилась возможность монтажа газовой установки для заправки сжиженным либо сжатым газом.

Грузовик рассчитан на транспортировку различных грузов по трассе и грунтовой дороге при температуре окружающей среды от –40 до +40 градусов по Цельсию. Рассматриваемая модель является усовершенствованной версией серии 53А. Авто получило усовершенствованный мотор, резину радиального типа, что дало возможность повысить динамику и проходимые качества транспортного средства. Машины с газовыми установками выпускались под индексами 53-27 и 53-19.

Обновленный силовой агрегат оснащался секционным насосом для масла, фильтрующими полнопоточными элементами, новыми цилиндровыми головками, вентиляция картера осуществлялась по закрытому контуру. Также были усилены осевая балка, амортизационные и рамные элементы, токсичность выхлопа снизилась практически на 20 процентов.

Экспортные и модернизированные варианты

Грузоподъемность машины ГАЗ-53, идущей на экспорт, достигала 4,5 тонны. На реализацию за рубеж шли модификации серий 53-50 и 53-70. Востребованы автомобили были в Бельгии, Финляндии, социалистических странах. На Кубе и в Болгарии имелись производственные мощности для сборки машин из комплектов, получаемых от Горьковского автозавода.

Модернизированные и экспортные серии позднего выпуска оснащались триплексом переднего обзора, бесконтактным блоком зажигания, современными светотехническими элементами, аварийными датчиками, гидровакуумным усилителем, распределителем давления при торможении по всем осям.

Например, грузоподъемность ГАЗ-53 (самосвал) с индексом 02 составила более 4-х тонн с вместимостью цельнометаллической самоопрокидывающейся платформы кузова в пять метров кубических груза. Самосвал широко использовался в промышленности и сельском хозяйстве. Благодаря конструкционным особенностям выгрузка производилась на удобную рабочую сторону.

Технические свойства

Ниже представлены основные технические характеристики автомобиля ГАЗ-53, схема электрооборудования:

• Силовая установка – поршневого типа, карбюраторная, четырехтактная, изготовлена из алюминиевого сплава.
• Объем (куб. см) – 4 250.
• Мощность (л. с.) – 115.
• Охлаждение жидкостное.
• Конструкция – рамная, двухдверная с левым размещением руля.
• Узел подвески – передняя (зависимая, рессорная балка), задняя (аналогичная листовая рессора).
• Коробка передач – механика, четыре ступени.

Электрооборудование состоит из следующих элементов:

• Размещенных в салоне приборов.
• Аккумулятора (75 а/ч).
• Стартера, генератора.
• Проводки.
• Моторов стеклоочистительного и отопительного узла.
• Элементов блока зажигания.

Топливный бак грузовика вмещает в себя 90 литров, максимальная скорость составляет 85-90 км/ч при расходе горючего 24 литра на сотню километров.

Прочие данные

ГАЗ-53, грузоподъемность максимальная и прочие характеристики представлены ниже:

• Длина/ширина/высота (м) – 6,4/2,38/2,22.
• База колесная (м) – 3,7.
• Колея (передняя/задняя), м – 1,63/1,69.
• Клиренс (см) – 26,5.
• Вес авто в снаряженном состоянии (т) – 3,25.
• Полная масса ­(т) – 8,25.
• Грузоподъемность максимальная (т) – 4,0.
• Тормозная система – барабанного типа по всем осям, гидравлический усилитель.
• Сцепление – дисковое, сухого типа с рычажным приводом.
• Стальные колесные диски.

Данные характеристики приведены для стандартной модели ГАЗ-53. У модернизированных вариаций показатели грузоподъемности, динамики и ресурсов мотора несколько выше.

Плюсы и минусы всей серии

Отечественный грузовой автомобиль ГАЗ-53, грузоподъемность которого была достаточной для выполнения различных хозяйственных заданий, имеет объективные преимущества и недостатки. К плюсам авто можно отнести следующее:

• Простоту и надежность в обслуживании.
• Легкость в управлении.
• Недорогое и доступное обслуживание, а также проведение мелкого ремонта практически в любых условиях.
• При своевременной замене масла и фильтров ресурс силового агрегата до капитального ремонта достигает 400 тысяч километров и более.

Среди недостатков выделяют такие проблемы:

• Невысокий ресурс работы тормозов и узла сцепления.
• Приличный расход горючего.
• Ненадежность соединения элементов кардана, распределителя и вариатора.
• Протекание сальника заднего коренного подшипника мотора.

Невзирая на все недостатки, рассматриваемый грузовик можно встретить и сегодня на отечественных дорогах, что дополнительно подтверждает его популярность, особенно в сельской местности.

Особенности

Учитывая период выпуска, ГАЗ-53 выглядел довольно современно. Автомобиль имеет цельную оснастку радиатора на уровне фар. Прочная рама служит для связи большинства агрегатов и блоков транспортного средства. При необходимости транспортировка шасси могла производиться без кузовной части и кабины.

Топливный бак расположен под водительским сиденьем, горловина для залива горючего размещена за кабиной у края водительской дверцы. Это решение сыграло положительную роль при переходе с бензина на газ, поскольку установка монтируется под кузовом, где у большинства авто находится бензобак.

Машина запускалась при помощи электрического стартера, комфорт в салоне поддерживал отопительный узел и электростеклоочистители. Кресло для водителя и пассажира объединено в один цельный «диван». В салоне предусмотрены отсеки для хранения инструментов и приспособлений. Вместо указателя давления масла и амперметра появились сигнальные датчики, а также часы.

Внутренняя начинка

Высокая грузоподъемность авто ГАЗ-53 обеспечивается не только прочной рамой. Большую роль в динамике и эксплуатационных качествах грузовика играют внутренние системы и механизмы.

Блоки цилиндров изготавливаются из алюминиевого сплава типа Ал-4. Конструкция представляет собой V-образный моноблок, который термически обработан, имеет прямой угол по осям. Поршневые элементы отливаются из сплава типа Ал-30. Сам поршень имеет круглую форму с прорезанными в теле направляющими канавками для колец.

Посадочные седла клапанов, коленвал выполнены из чугуна, направляющие втулки – из медно-графитовой смеси. Блоки и головки цилиндров фиксируются между собой при помощи резьбовых шпилек с уплотнительными прокладками. От осевого смещения коленчатый вал защищен двумя шайбами, установленными по обеим сторонам от опоры шейки.

Газораспределение

Механизм ГРМ отыгрывает свою роль, в том числе влияет и на то, какая грузоподъемность у ГАЗ-53, в зависимости от модификации. У стандартной модели это механизм с верхним монтажом клапанов. Узел включает в себя:

• Распредвалы и толкатели.
• Шестерни.
• Коромысла и штанги.
• Направляющие для втулок и пружин.

В систему подачи питания входят топливный бак, трубы и шланги, механический насос с диафрагмой, карбюратор на две камеры, фильтрующие элементы. Масляный насос способствует подаче масла к трущимся деталям самотечным способом либо под давлением. Воздушный фильтр – инерционного типа, в котором частицы загрязнений оседают в масляной ванне.

Охлаждающая система представляет собой закрытый узел с помпой. Состоит блок из водяной рубашки, помпы, радиатора, термостата, вентилятора с кожухом, жалюзи и соединительных элементов. Объем узла – 22 литра при контактной схеме зажигания.

Заключение

Как бы ни ругали советскую автомобильную промышленность, существовало достаточно много образцов, достойно выполнявших свои функции. Одним из таких авто стал ГАЗ-523, самый массовый грузовик, имеющий различные модификации. Он помогал аграриям, промышленникам, автотранспортным предприятиям выполнять план, был неприхотлив в эксплуатации и ремонте. При этом грузоподъемность ГАЗ-53 (бортовой вариант) составляет 3-3,5 тонны, а более современные модели и самосвалы осиливают до 4,5 тонны нагрузки.

fb.ru
