Фекальный погружной насос Иртыш ПФС

Фекальный погружной насос Иртыш ПФС со свободновихревым рабочим колесом используется для откачивания как бытовой, так и промышленной жидкости в виде фекальной массы, сточной воды или промышленных отходов. При этом в жидкости допускается содержание взвешенных  абразивных и неабразивных частиц.

Фекальный насос Иртыш широко применяется для водного, жилищно-коммунального хозяйства и промышленных систем.

Погружной насос Иртыш так же может использоваться и для забора воды из водохранилищ, озер или рек.

Насос ПФС – состав и принцип работы

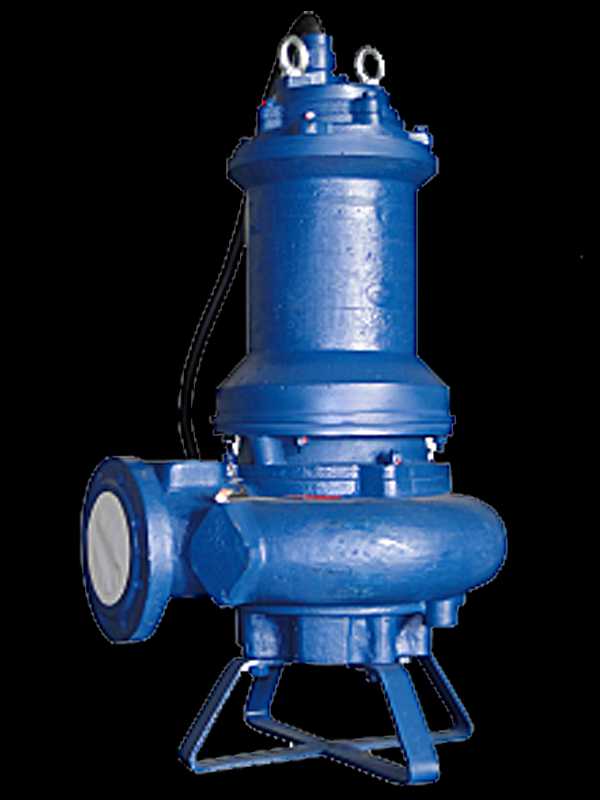

Насос ПФС - это моноблочное устройство вертикального исполнения с открытым рабочим колесом. В работе насоса используется асинхронный двигатель промышленного назначения, который имеет высокую степень своей защиты - IP68. При производстве насосов серии Иртыш используется также высококачественный антикоррозийный материал, что значительно увеличивает срок его эксплуатации от имеющихся на рынке аналогов.

Технические характеристики насосов Иртыш ПФС:

  • Водородный показатель, pH – от 6 до 9
  • Температура среды по Цельсию – до 50 градусов
  • Плотность жидкости – 1 100 кг/м3
  • Абразивные включения (концентрация не более одного процента от объема) – до 5 миллиметров
  • Неабразивные, коротковолокнистые включения, концентрация по массе – до 2 процентов,
  • Степень защиты – IP68
  • Мощность двигателя, кВт - от 1,1 до 3
  • Обороты двигаителя, об./мин. - 3 000
  • Напор, м. - от 4 до 14 метров
  • Длина кабеля, м. - от 10 (штатная) до 100 (по заказу) метров
  • Производительность, м3/ч - от 7 до 25

Условное обозначение - Иртыш ПФС

Вид обозначения: ИРТЫШ ПФС 50/125.98 - 1.1/2 - 016

  • ИРТЫШ - серия насоса
  • П - тип электродвигателя, погружной
  • Ф - тип гидравлической части насоса, Ф - для сточных масс
  • С - тип рабочего колеса, вихревое рабочее колесо
  • 50 - номинальный диаметр напорного патрубка
  • 125 - номинальный диаметр рабочего колеса
  • 98- фактический диаметр рабочего колеса

Конструктивные особенности:

  • 1.1 - наминальная мощность электродвигателя
  • - число плюсов электродвигателя
  • - мобильный погружной
  • - ручное управление
  • - влаго-термозащита

Состав насоса Иртыш ПФС входит:

  • Электродвигатель
  • Гидравлическая часть
  • Система влаго и термозащиты
  • Щита управления
  • Поплавковый выключатель

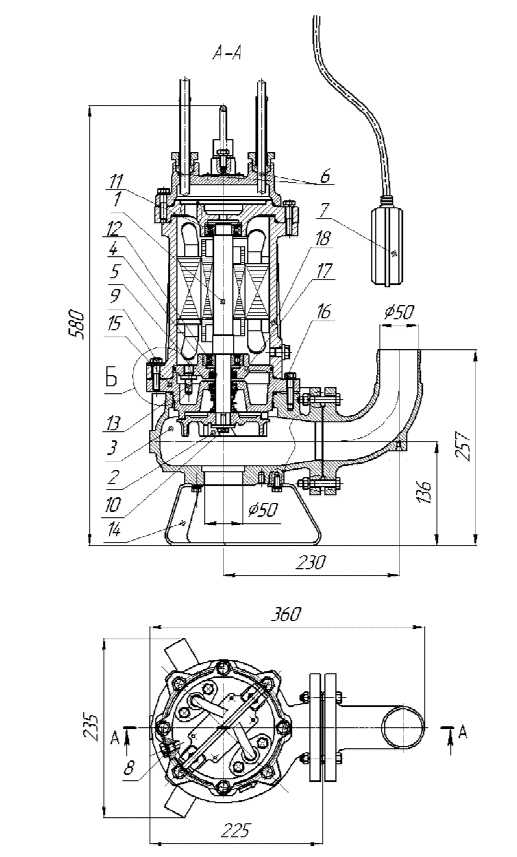

Схема насоса Иртыш ПФС:

  • 1 - Электродвигатель
  • 2 - Колесо рабочее
  • 3 - Корпус спиральный
  • 4 - Торцовое уплотнение (манжета)
  • 5 - Торцовое уплотнение
  • 6 - Встроенный кабель (-ли)
  • 7 - Поплавковый выключатель
  • 8 - Пробка масляной камеры
  • 9 - Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя
  • 10 - Метизы крепления колеса рабочего (с шайбой)
  • 11 - Подшипник
  • 12 - Подшипник (-ки)
  • 13 - Датчик влажности
  • 14 - Подставка
  • 15 - Корпус камеры
  • 16 - Метизы крепления корпуса камеры (корпуса электродвигателя для насосов «Иртыш» ПФ1 65/160 – 3/2 ПФс 65/160 – 3/2) к корпусу спиральному (проставке)
  • 17 - Стакан подшипника
  • 18 - Корпус электродвигателя
  • 19 - Метизы крепления крышки камеры к корпусу камеры
  • 20 - Крышка камеры
  • 21 - Метизы крепления проставки к корпусу спиральному
  • 22 - Проставка

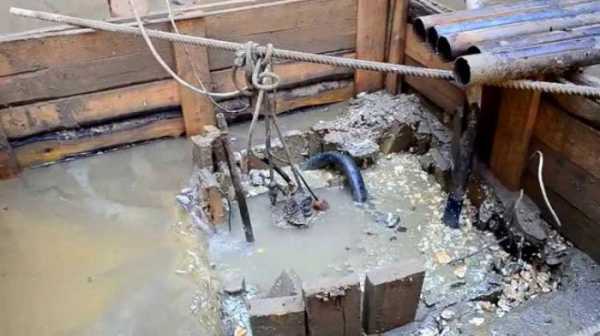

Данная серия насосов так же может использоваться в качестве аварийного запаса для обслуживания канализационных систем, либо орошения земли в сельском хозяйстве.

www.xn----7sbzrgodbm4d2ae.xn--p1ai

Насос "Иртыш": технические характеристики и отзывы

Насосное оборудование сегодня используется во многих областях деятельности человека. Насос «Иртыш» не является исключением. Он представлен к продаже в разных модификациях, среди прочих следует выделить те, что обозначаются буквами ПФ. Это серия погружных электрических насосов, в качестве основного назначения которых выступает перекачивание бытовых стоков, промышленных нечистот, которые содержат волокнистые крупные вещества. Работа данного оборудования осуществляется после полного погружения в сточные воды. Конструкция уникальна, поэтому функционировать она способна даже в сложных условиях, при этом контроля со стороны персонала не требуется.

Области использования

Насос «Иртыш ПФ» представляет собой центробежное оборудование, которое нашло свое распространение в жилищно-коммунальных хозяйствах, промышленном строительстве, гражданской области, где необходимо перекачивание стоков. Данные устройства перекачивают среды, которые должны соответствовать определенным параметрам. Например, температура нечистот не должна подниматься выше +50 °С.

Некоторые технические характеристики

Важно учитывать еще и водородный показатель, он находится в пределах от 6 до 9 рН. Что касается плотности, то она не должна казаться больше 1100 кг/м3. В составе среды неабразивные частицы могут содержаться в объеме до 2%. Неабразивные частицы могут иметь размеры от 25 до 70 мм. Насос «Иртыш» перекачивает нечистоты, в которых объемное содержание абразивных частиц не должно быть больше 1%. Их размер не должен быть больше 5 мм. Частицы по микротвердости должны соответствовать показателю в 9000 Мпа.

Отзывы о конструктивных особенностях

Фекальные насосы, которые обозначаются буквами ПФ, представляют собой моноблочные вертикальные центробежные агрегаты, работающие за счёт встроенного герметизированного электрического двигателя. Потребителям нравится, что он обладает специальным исполнением и находится над насосной частью.

Его охлаждение осуществляется перекачиваемой жидкостью. Центробежное закрытое рабочее колесо находится внутри насосной части, оно может иметь один или несколько каналов. Конструкция, по мнению потребителей, довольно проста, она предусматривает наличие:

  • спирального корпуса;
  • вихревого рабочего колеса;
  • масляной камеры;
  • закрытого корпуса.

Покупатели особенно подчеркивают, что электрический двигатель обладает влагозащитой, которая гарантируется неподвижным уплотнением, датчиком влаги и масляной камерой. Термодатчики обеспечивают подключение мотора, если произойдет его перегрев. Со слов потребителей, это значительно увеличивает срок эксплуатации прибора. Насос «Иртыш» дополняется щитом управления и выключателями поплавкового типа. Это можно назвать весомым преимуществом.

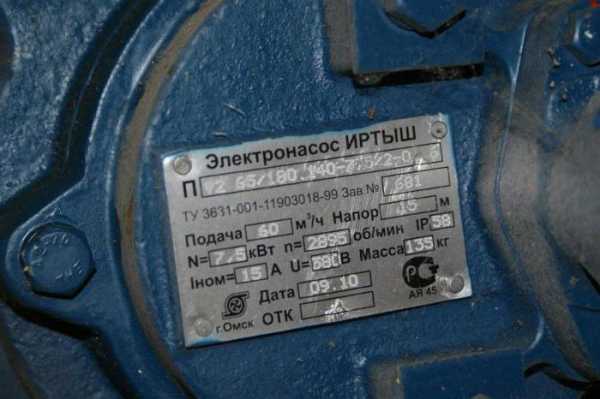

Основные характеристики: расшифровка маркировки

Насос «Иртыш», технические характеристики которого представлены в статье, является оборудованием, перед пуском которого необходимо проверить, соответствует ли напряжение в сети напряжению оборудования. При эксплуатации данных устройств необходимо ориентировать их корпус вертикально.

К упаковке прилагается стропа, ее можно использовать лишь для транспортировки агрегата, но не для его монтажа. Для успешной эксплуатации оборудования при его приобретении важно ознакомиться не только с назначением, но и основными техническими характеристиками. Они обычно прописаны в маркировке.

Например, насос «Иртыш ПФ1 65/160. 132-3/2-026» - это оборудование погружного типа без принудительного охлаждения двигателя. Предназначается устройство для сточных масс, что определяется буквой Ф. Первые цифры указывают на номинальный диаметр напорного патрубка, который в данном случае составляет 65 мм.

Что касается цифры 160, то она указывает на номинальный диаметр рабочего колеса, тогда как 132 – это фактический диаметр рабочего колеса. Последние цифры указывают на способы защиты двигателя. Насос «Иртыш ПФ1 65/160.132-3/2-026», габаритные размеры которого, как теперь понятно, можно узнать из паспорта, представляет собой оборудование с влаго- и термозащитой.

Отзывы об устройстве и принципе его работы

Электронасосы марки «Иртыш» представляют собой моноблочные установки, которые обычно имеют вертикальное исполнение. Потребителям нравится, что по специальному заказу можно приобрести горизонтальный вариант оборудования. Состоит оно из щита управления, который позволяет работать устройству в ручном и автоматическом режиме. Последний вариант возможен лишь при исполнении с поплавковым выключателем.

В конструкции имеется одноступенчатый центробежный насос, у которого спиральный корпус. Если вас заинтересовал насос «Иртыш», технические характеристики ПФ оборудования обязательно стоит рассмотреть. О них и ведется речь в статье. Например, стоит отметить, что для устройств с торцевым уплотнением обязательно в полости торцевого уплотнения должна быть охлаждающая жидкость.

Потребители советуют обратить внимание еще и на принцип работы. Он заключается во вращении рабочего колеса с помощью кинетической энергии, которая передается жидкости под действием центробежной силы. Она направляется в спиральную камеру корпуса, где происходит преобразование кинетической энергии в энергию давления.

Покупатели подчеркивают, что рабочее колесо имеет особую геометрическую форму, которая обеспечивает внушительные значения гидравлических параметров и позволяет перекачивать среды, которые содержат твёрдые частицы, грязь, а также элементы во взвешенном состоянии. При этом опасность закупорки отсутствует, ведь свободное вихревое рабочее колесо способно перекачивать даже длинноволокнистые элементы.

Заключение

Насосы «Иртыш» имеют эффективную систему влагозащиты, она состоит из комплекта уплотнений, масляной камеры, датчика влаги, комплекта неподвижных уплотнений и подшипников. Дополнительно конструкция снабжается системой термозащиты, которая имеет в составе термодатчики, устанавливаемые в статор. Электродвигатель благодаря этому отключается автоматически в случае перегрева.

fb.ru

Цены на Иртыш ПФ - погружные фекальные насосы

КодНаименованиеПарам.Цена
26293 ПФС 50/125.98-1,1/2-016 (ВЗЛТ) 7/4 88 277,24
26294 ПФС 50/125.98-1,1/2-036 (ВЗЛТ) 7/4 106 451,97
26295 ПФС 50/125.98-М1,1/2-016 (ВЗЛТ) 7/4 90 165,52
26296 ПФС 50/125.98-М1,1/2-036 (ВЗЛТ) 7/4 108 340,25
26289 ПФС 50/125.120-1,1/2-016 (ВЗЛТ) 16/6 88 277,24
26290 ПФС 50/125.120-1,1/2-036 (ВЗЛТ)
16/6
106 451,97
26291 ПФС 50/125.120-М1,1/2-016 (ВЗЛТ) 16/6 90 165,52
26292 ПФС 50/125.120-М1,1/2-036 (ВЗЛТ) 16/6 108 340,25
26297 ПФС 65/160.132-3/2-016 (ВЗЛТ) 20/12 98 072,71
26298 ПФС 65/160.132-3/2-036 (ВЗЛТ) 20/12 116 247,43
26299 ПФС 65/160.148-3/2-016 (ВЗЛТ) 25/14 98 072,71
26300 ПФС 65/160.148-3/2-036 (ВЗЛТ) 25/14 116 247,43
26212 ПФ1 65/160.132-3/2-016 (ВЗЛТ) 25/15 98 072,71
26213 ПФ1 65/160.132-3/2-036 (ВЗЛТ) 25/15 116 247,43
26210 ПФ1 100/240.238-5,5/4-016 (ВЗЛТ) 70/12 232 022,80
26211 ПФ1 100/240.238-7,5/4-016 (ВЗЛТ) 100/11 252 675,90
26254 ПФ2 50/140.138-3/2-016 (ВЗЛТ) 25/22 5 683 496,59
26255 ПФ2 50/140.138-3/2-036 (ВЗЛТ) 25/22 116 150,96
26256 ПФ2 50/200.180-11/2-016 (ВЗЛТ) 45/34 231 196,67
26257 ПФ2 50/200.195-15/2-016 (ВЗЛТ) 55/42 389 104,36
26258 ПФ2 50/200.212-18,5/2-016 (ВЗЛТ) 60/50 488 524,64
26263 ПФ2 65/135.132-4/2-016 (ВЗЛТ) 45/15 127 990,20
26264 ПФ2 65/155.153-5,5/2-016 (ВЗЛТ) 50/22 129 819,47
26265 ПФ2 65/165.165-7,5/2-016 (ВЗЛТ) 40/30 178 619,79
26266 ПФ2 65/180.130-4/2-016 (ВЗЛТ) 30/15 по запросу
26267 ПФ2 65/180.130-5,5/2-016 (ВЗЛТ) 60/12 по запросу
26268 ПФ2 65/180.140-7,5/2-016 (ВЗЛТ) 60/15 по запросу
26269 ПФ2 65/200.180-18,5/2-016 (ВЗЛТ) 80/34 по запросу
26270 ПФ2 65/200.180-22/2-016 (ВЗЛТ) 100/32 580 599,04
26271 ПФ2 65/200.195-30/2-016 (ВЗЛТ) 100/40 676 316,85
26272 ПФ2 65/200.210-37/2-016 (ВЗЛТ) 110/50 742 557,66
26273 ПФ2 65/250.240-37/2-016 (ВЗЛТ) 100/70 754 480,72
26275 ПФ2 65/250.258-5,5/4-016 (ВЗЛТ) 40/21 232 022,80
26276 ПФ2 65/250.258-7,5/4-016 (ВЗЛТ) 60/19 252 466,21
26274 ПФ2 65/250.258-45/2-016 (ВЗЛТ) 100/80 853 676,17
26277 ПФ2 80/315.250-7,5/4-016 (ВЗЛТ) 70/16 по запросу
26278 ПФ2 80/315.280-11/4-016 (ВЗЛТ) 80/22 по запросу
26279 ПФ2 80/315.290-15/4-016 (ВЗЛТ) 100/25 по запросу
26280 ПФ2 80/315.312-18,5/4-016 (ВЗЛТ) 100/30 613 802,33
26214 ПФ2 100/150.150-7,5/2-016 (ВЗЛТ) 70/22 178 619,79
26215 ПФ2 100/310.310-15/4-016 (ВЗЛТ) 87/28 532 160,82
26216 ПФ2 125/315.290-18,5/4-016 (ВЗЛТ) 160/25 693 374,06
26217 ПФ2 125/315.290-22/4-016 (ВЗЛТ) 200/22 744 627,43
26218 ПФ2 125/315.300-30/4-016 (ВЗЛТ) 250/20 811 696,49
26219 ПФ2 125/315.336-11/6-016 (ВЗЛТ) 150/15 581 675,37
26220 ПФ2 125/315.336-37/4-016 (ВЗЛТ) 250/30 872 223,54
26221 ПФ2 125/400.345-37/4-016 (ВЗЛТ) 200/32 по запросу
26222 ПФ2 125/400.350-11/6-016 (ВЗЛТ) 125/15 600 637,17
26223 ПФ2 125/400.370-45/4-016 (ВЗЛТ) 200/40 по запросу
26224 ПФ2 125/400.380-15/6-016 (ВЗЛТ) 150/18 по запросу
26225 ПФ2 125/400.406-18,5/6-016 (ВЗЛТ) 125/22 по запросу
26226 ПФ2 125/400.406-45/4-016 (ВЗЛТ) 160/50 по запросу
26227 ПФ2 125/400.406-55/4-016 (ВЗЛТ) 200/52 по запросу
26228 ПФ2 150/205.205-7,5/4-016 (ВЗЛТ) 200/7 14 643 039,96
26229 ПФ2 150/315.315-37/4-016 (ВЗЛТ) 350/16 по запросу
26230 ПФ2 150/315.320-11/6-016 (ВЗЛТ) 200/9 по запросу
26231 ПФ2 150/315.325-45/4-016 (ВЗЛТ) 350/20 по запросу
26232 ПФ2 150/315.332-18,5/6-016 (ВЗЛТ) 250/10 по запросу
26233 ПФ2 150/315.332-45/4-016 (ВЗЛТ) 350/23 по запросу
26234 ПФ2 150/315.340-55/4-016 (ВЗЛТ) 450/20 по запросу
26235 ПФ2 150/315.365-15/6-016 (ВЗЛТ) 200/15 по запросу
26236 ПФ2 150/315.365-22/6-016 (ВЗЛТ) 250/14 по запросу
26237 ПФ2 150/470.468-30/6-016 (ВЗЛТ) 200/28 по запросу
26238 ПФ2 200/220.218-11/4-016 (ВЗЛТ) 300/7 18 732 968,91
26239 ПФ2 200/265.265-18,5/4-016 (ВЗЛТ) 250/15 по запросу
26240 ПФ2 200/360.338-22/6-016 (ВЗЛТ) 400/10 по запросу
26241 ПФ2 200/450.440-37/6-016 (ВЗЛТ) 350/24 по запросу
26242 ПФ2 200/450.440-45/6-016 (ВЗЛТ) 550/20 по запросу
26243 ПФ2 250/400.394-30/6-016 (ВЗЛТ) 600/15 по запросу
26244 ПФ2 250/470.500-75/6-016 (ВЗЛТ) 600/30 по запросу
26245 ПФ2 250/470.500-90/6-016 (ВЗЛТ) 720/26 по запросу
26246 ПФ2 250/500.543-110/6-016 (ВЗЛТ) 800/30 по запросу
26247 ПФ2 250/750.740-132/8-016 (ВЗЛТ) 700/42 по запросу
26248 ПФ2 300/400.400-55/6-016 (ВЗЛТ) 800/15 по запросу
26249 ПФ2 350/450.450-90/6-016 (ВЗЛТ) 1500/14 по запросу
26250 ПФ2 400/650.670-132/8-016 (ВЗЛТ) 1500/24 по запросу
26252 ПФ2 400/750.750-6.250/8-016 (ВЗЛТ) 2400/22 по запросу
26251 ПФ2 400/750.750-250/8-016 (ВЗЛТ) 2400/22 по запросу
26253 ПФ2 450/500.470-110/6-016 (ВЗЛТ) 2200/10 по запросу
26260 ПФ2 500/650.640-6.250/8-016 (ВЗЛТ) 2650/24 по запросу
26259 ПФ2 500/650.640-250/8-016 (ВЗЛТ) 2650/24 по запросу
26262 ПФ2 500/650.680-6.315/8-016 (ВЗЛТ) 3000/25 по запросу
26261 ПФ2 500/650.680-315/8-016 (ВЗЛТ) 3000/25 по запросу
26281 ПФ3 150/400.370-15/6-016 (ВЗЛТ) 200/14 по запросу
26282 ПФ3 150/400.370-18,5/6-016 (ВЗЛТ) 250/9 по запросу
26283 ПФ3 150/400.390-22/6-016 (ВЗЛТ) 200/18 по запросу
26284 ПФ3 150/400.410-30/6-016 (ВЗЛТ) 270/21 по запросу
26285 ПФ3 200/400.460-200/4-016 (ВЗЛТ) 800/60 по запросу
26286 ПФ3 200/400.480-250/4-016 (ВЗЛТ) 800/70 по запросу
26287 ПФ4 150/500.465-160/4-016 (ВЗЛТ) 400/70 по запросу
26288 ПФ4 150/500.500-200/4-016 (ВЗЛТ) 400/80 по запросу
