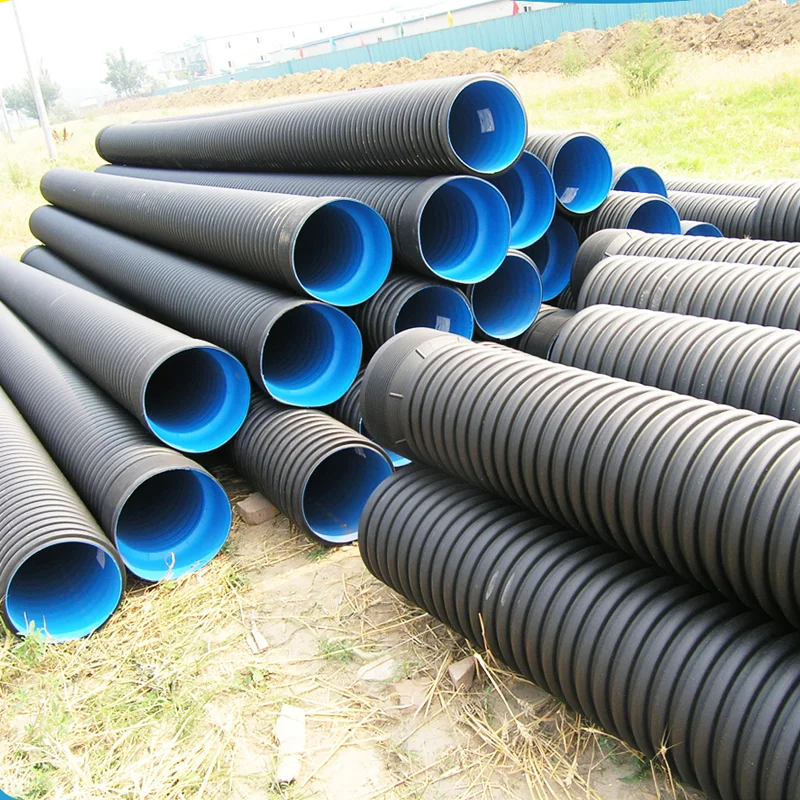

Гофрированная двуслойная труба FDplast предназначена для строительства безнапорных систем канализации, водоснабжения, вентиляции и защиты электротехнических коммуникаций. Изделия выпускаются с приваренным раструбом 20 см для быстрого монтажа без применения сварочного оборудования. Стандартная номинальная длина отрезков 6,0 м. По предварительному заказу труба гофрированная изготавливается до 12,0 м. Продукция маркируется по внутреннему диаметру (ID), диапазон размеров 94-1030 мм.
Кольцевая жесткость FD plast для полиэтиленовых систем SN6-7, SN8-9, для полипропиленовых – SN12, 14, 16. Канализационные конструкции с маркировкой 6-7 прокладываются на глубину до 6 м. Показатели 8-9, 12-16 рекомендованы для заглубления в грунт до 15 м.
Двухслойные гофрированные трубы FD рекомендованы для укладки в городах (в том числе мегаполисах), сельской местности в открытые траншеи или бестраншейными способами.
Купить трубы FDplast для самотечного водопровода или канализации можно на складе ПО «Магистраль» в Москве или заказать доставку. Каталог компании включает весь ассортимент труб и монтажных изделий Московского завода FDplast.
Преимущества
Высокие физико-технические показатели конструкциям FD plast обеспечивают качественные европейские материалы, метод одновременного изготовления слоев. Труба гофрированная марки FDplast имеет следующие эксплуатационные параметры:
· исключение риска прорыва, нарушения герметизации водопровода на всех участках;
· отсутствие отложений на дне, благодаря повышенной гладкости внутренней стенки;
· стойкость к жирам, маслам, кислотам (кроме неразбавленной азотной), щелочам;
· высокие коэффициенты предельного напряжения на сжатие, разрыв;
· виброустойчивость, вибростойкость;
· деформационная устойчивость к разовым нагрузкам при наружной температуре -50 – +70оС;
· стабильность структуры при низких температурах, ультрафиолетовом воздействии;
· стойкость внутренней поверхности к истиранию сточными водами с твердыми абразивными частицами;
· низкая электропроводность;
· эксплуатация 50 лет.
Дополнительный плюс – легкость монтажа. Наличие приваренных раструбов освобождает от использования сварочных аппаратов при соединении систем. Для стыковки труб достаточно одеть на один конец соединительное кольцо.
Применение труб FDplast
Для гофрированной канализационной продукции завода основное назначение – создание безнапорных водостоков:
· хозяйственно-бытовая канализация магистрального, районного и локального уровней;
· отведение производственных стоков от промышленных предприятий крупного, среднего, малого бизнеса – химических, металлургических, деревообрабатывающих, нефтегазовых, металлообрабатывающих, машиностроительных, пищевых;
· дренажные системы для дождевых осадков, грунтовых вод.
Дополнительные сферы применения труб ФД пласт зависят от материала, класса кольцевой жесткости, внутреннего и внешнего диаметров.
Материал труб FDplast
Московский завод изготавливает трубы из полиолефинов производства компаний Borealis, Basell – крупнейших европейских производителей полимерного промышленного сырья.
Для улучшения физико-технических параметров полиэтилена и полипропилена на фабриках добавляют специальные компоненты. В результате корругированные трубы FDplast из ПЭ получили следующие свойства:· сохранение рабочего состояния в грунтах при температуре на поверхности -50 – +70оС;
· температура протекающих жидкостей 0 – +40оС;
· используются для монтажа холодного водопровода, строительства скважин;
· прокладываются под дорогами магистрального значения;
· подходят для защиты электротехнических коммуникаций от внешних нагрузок в грунте и зданиях, под дорогами.
Номенклатура труб FDplast из полиэтилена низкого давления и высокой прочности отличается черным цветом наружного слоя и белым внутренним.
Полипропиленовые изделия завода выпускаются из блок-сополимера PP-B, в котором к полиолефинам ПП присоединены полимеры ПЭ.
· сопротивление ударам при низких температурах;
· термоустойчивость – рабочий режим до +60оС, залповый сброс до +95оС;
· срок службы более 50 лет.

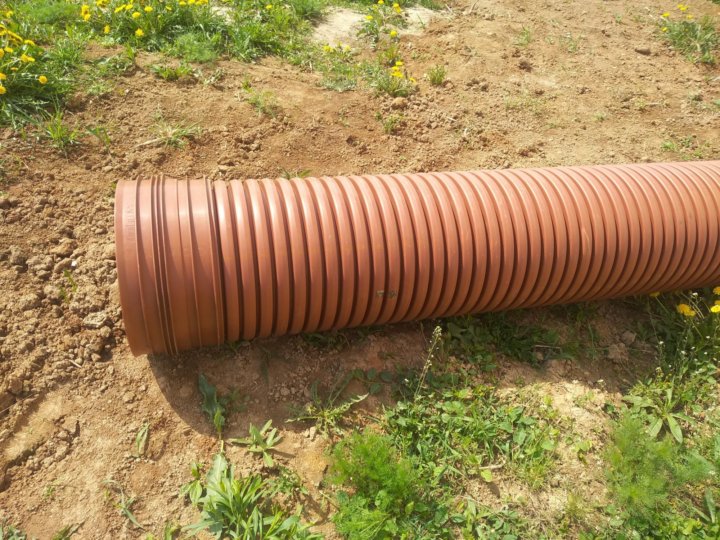

Внешний слой номенклатуры из ПП окрашен в темно-оранжевый цвет, внутренний – в белый.
По техническим вопросам обращайтесь в отдел продаж ПО «Магистраль» по телефону, e-mail. Сотрудники проконсультируют по характеристикам труб FDplast, условиям приобретения и доставки.
Технические характеристики труб FDplast
Главная \ Канализация и водоотведение \ Трубы двухслойные полиэтиленовые гофрированные \ Технические характеристики труб FDplast
Область применения
Информация о материале
Технология производства и требования по качеству
Область применения
Двухслойные профилированные трубы из полиэтилена FDplast и многослойные армированные трубы FDplast ARM используются для строительства наружных систем водоотведения, канализации и отвода дождевых осадков и грунтовых вод.
Гофрированные трубы FDplast изготовляются методом соэкструзии двух стенок, внутренняя стенка гладкая, наружная – гофрированная. Благодаря такой структуре трубы предотвращается зарастание внутреннего проходного отверстия и обеспечивается устойчивость к внешним нагрузкам. Гофрированные трубы FDplast обладают высокими показателями кольцевой жесткости (SN 4, SN8), при этом монтаж системы может проходить на глубине до 15 метров, при этом вес трубы значительно ниже по сравнению с трубами, изготовленными из других материалов (железобетон, асбест, чугун). Трубы из полимерных материалов, но изготовленные со сплошной стенкой так же значительно превышают гофрированные трубы FDplast в весе. В связи с тем, что трубы FDplast значительно легче, то при монтаже системы канализации, отвода дождевых осадков и грунтовых вод требуются значительно меньшие материальные, технические и временные затраты, по сравнению с трубами из не полимерных материалов и труб, изготовленных со сплошной стенкой.
Диаметральный ряд гофрированных труб FDplast: 110мм, 160мм, 200 мм, 250 мм, 300 мм, 400 мм, 500 мм, 600 мм и 800 мм по внутреннему диаметру. Данный вид продукции производится по ТУ 2248-001-99718665-2008 «Трубы безнапорные из полиэтилена двухслойные, гофрированные».
Диаметральный ряд двухслойных гофрированных труб FDplast
Многослойные армированные трубы FDplast ARM используются также для строительства наружных систем водоотведения, канализации и отвода дождевых осадков и грунтовых вод.
Трубы FDplast ARM изготавливаются методом соэкструзии двух стенок, но наружная гофрированная стенка дополнительно армируется металлической лентой, что позволяет производить трубы больших диаметров и с более высокой номинальной кольцевой жесткостью (до SN16).
Рисунок 1. Структура FDplast ARM
Диаметральный ряд многослойных армированных труб FDplast ARM: 1000мм, 1200мм, 1400 мм, 1500мм, 1600мм, 1800мм, 2000мм, 2200мм, 2400мм.
Трубы монтируются в открытые траншеи, а так же методами, используемыми при бестраншейной прокладке.
Переходы осуществляются с помощью фитингов, пластиковых или железобетонных колодцев.
Рисунок 2. Схема колодца. | Диаметральный ряд многослойных гофрированных труб FD ARM |
Гофрированный фитинг — соединительная часть трубопровода, устанавливаемая в местах его разветвлений и поворотов.
FDplast производит соединительные муфты, отводы, заглушки, крестовины и тройники. Диаметральный ряд фитингов FDplast: 110 мм, 160мм, 200мм, 250мм, 300мм, 400мм.
Разнообразие переходных элементов позволяет выполнять любые схемы трубопроводов: ответвления, разветвления, изгибы под различными углами — 15°, 30°, 45°, 60° и 90°.
Трубопроводная продукция марки FDplast отличается высокими показателями кольцевой жесткости SN8.
назад
Информация о материале
Для производства гофрированных труб, фитингов и колодцев ««ФД -пласт»» используется полиэтилен низкого давления (HDPE). Производство полиэтилена низкого давления базируется на процессах каталитической полимеризации этилена при низком давлении. Основные технические характеристики полиэтилена, используемого для производства гофрированных двухслойных труб FDplast, приведены в таблице 1.
Таблица 1. Физико-химические показатели полиэтилена низкого давления высокойплотности.
№ п/п | Наименование показателя | Значения |
1 | Плотность, г/см3 | 950-962 |
2 | Показатель текучести расплава, г/10 мин | 0,4-0,7 |
3 | Разброс показателя текучести расплава в пределах партии, %, не более | ± 18 |
4 | Количество включений, шт. , не более | 20 |
5 | Массовая доля золы, %, не более | 0,06 |
6 | Массовая доля летучих веществ, %, не более | 0,10 |
7 | Предел текучести при растяжении, МПа (кгс/см2), не менее | 22,6 (230) |
8 | Прочность при разрыве, МПа (кгс/см2), не менее | 21,6 (220) |
9 | Относительное удлинение при разрыве, %, не менее | 450 |
назад
Технология производства и требования по качеству
Трубы, изготовленные методом соэкструзии двух стенок, внутренней гладкой, а внешней – гофрированной , применяются в составе канализации и трубопроводов, транспортирующих воду при температуре tо ≤ +60оС (tо ≤+100°С при кратковременных залповых сбросах), а так же других жидких и газообразных веществ, не оказывающих разрушительного влияния на материал трубопровода.
Замерзание жидкости внутри трубопровода необходимо предотвращать. Данный вид труб не предназначен для использования в трубопроводах, работающих под давлением (жидкости и газ).
Требования к качеству трубы приведены в таблице 2.
Таблица 2. Требования по качеству гофрированных труб, фитингов имногослойных армированных труб FDplast ARM
№ п/п | Наименование показателя | Значение |
1 | Внешний вид поверхности | На поверхностях труб и фитингов не допускаются пузыри, трещины, раковины, посторонние включения, видимые без увеличительных приборов. Торцы труб должны быть отрезаны между гофрами. Цвет наружного слоя труб – черный, внутреннего слоя – белый |
2 | Кольцевая жесткость, кН/м2 | SN4 и SN8 (для ARM до SN16) |
3 | Кольцевая гибкость при 30%-ной деформации de | Отсутствие на испытуемом образце: |
6 | Стойкость к прогреву при температуре (110±2)°С | Отсутствие расслоений, трещин, пузырей по ГОСТ27077 и п. 4.8. ТУ2248- 001-99718665-2008. |
назад
Двустенные гофрированные трубы из полиэтелена в канаву на заезд к участку или дачу
Двустенные гофрированные трубы из полиэтелена в канаву на заезд к участку или дачу | Наружная канализация FD PlastПластиковые трубы, фитинги +7 (495) 128-0337, +7 (812) 449-3073, +7 (812) 449-1534
-
Безнапорная наружная канализация
Трубы fd plast
двухслойные гофрированные канализационные трубы пнд в канаву на заезд к участку или на дачу
-
Питьевое водоснабжение
Трубы в бухтах
Бухты по 50, 100, 150 и 200 метров. Предназначаются для питьевого водоснабжения, напорной и кабельной канализации. Применяется для прокладки в траншею, проколах и ГНБ.
-
Питьевое водоснабжение и газ

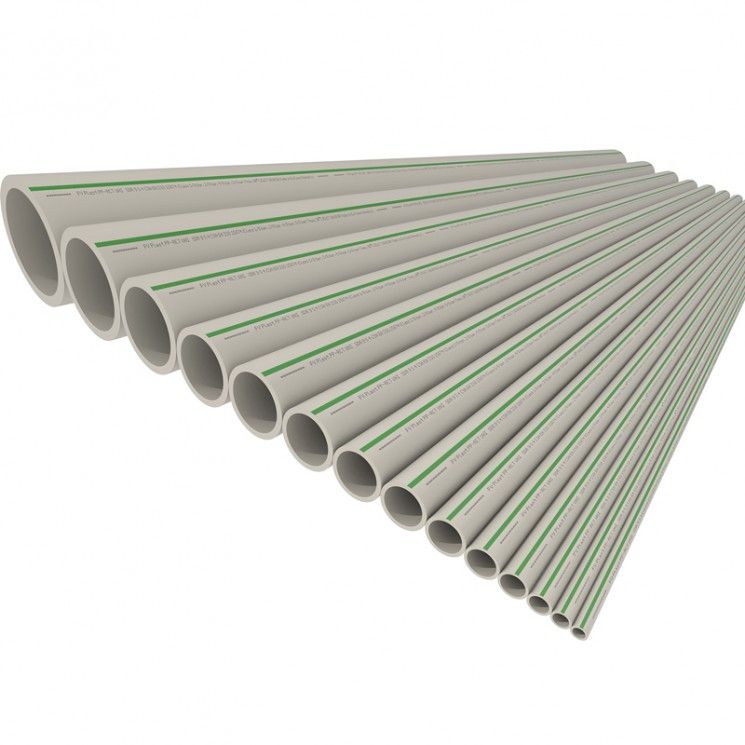

Трубы в отрезках
Отрезки длиною 12 метров для питьевого водоснабжения с синими полосами, для газа — с жёлтыми.
-
Водоснабжение и газ
с защитным слоем
Повышен срок службы до 100 лет. Не требуется подсыпка, защитное покрытие не допускает царапин, увеличен коэффициент прочности. Покрытие синего цвета — вода, желтого — газ.
-

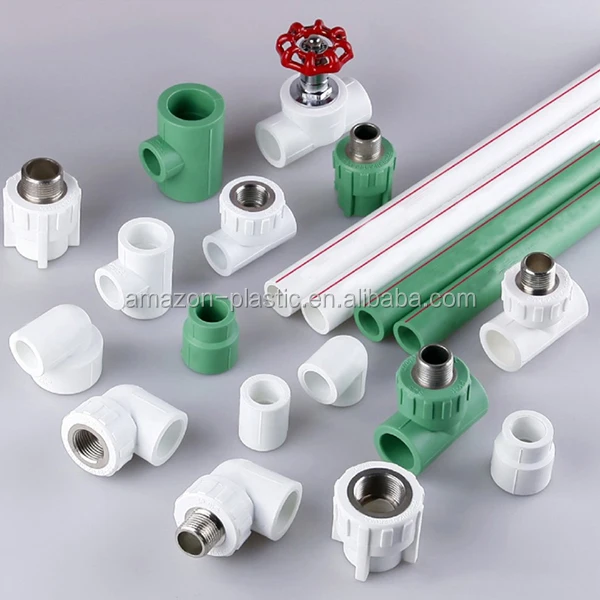

Электросварные фитинги, шаровые краны
fox fittings
от ведущего мирового производителя фитингов fox fittings на складе в Санкт-Петербурге.
-
Промышленные трубопроводные системы
Georg Fischer
Всё для систем водоочистки, гальваники, микроэлектроники, фармацевтики, медицины, химической промышленности, судостроения из пластика PVC-U, PVC-C, PP-n, PP-h, PVDF.
-
Запорная арматура, гидранты, обжимные фланцы
Jafar+Avk+Hawle
для труб ПНД, ПВХ, ПП, чугунных и стальных в системах водоснабжения, газоснабжения, пожаротушения, канализации, водоотведения
Двухслойные гофрированные трубы fd изготавливаются методом соэкструзии двух стенок, внутренняя стенка гладкая, наружная — гофрированная. Благодаря такой структуре, обеспечивается устойчивость к внешним нагрузкам и предотвращается зарастание внутреннего проходного отверстия. Трубы пнд fd plast применяются применяются в безнапорной канализации в составе трубопроводов, транспортирующих воду при температуре до 60 °C (допускаются кратковременные залповые сбросы при t° ≤100 °C), а также других жидких и газообразных веществ, не оказывающих разрушительного влияния на материал трубопровода. Данный вид труб не предназначен для использования в трубопроводах, работающих под давлением! Замерзание жидкости внутри трубопровода необходимо предотвращать.
Двухлойные трубы fd изготавливаются с монолитным раструбом, что значительно упрощает их монтаж. Трубы выпускаются отрезками по 6 метров и раструбом в 15-20 см. Вес двухслойных гофрированных труб fd значительно ниже их аналогов из бенота, асбеста или чугуна. Также полимерные трубы со сплошной стенкой значительно тяжелее двухстенных гофрированных труб fd из полиэтилена. Поэтому при монтаже труб пнд фд пласт в канаву на заезд к дачному участку или для отвода дождевых и сточных вод требуются меньшие материальные, технические и временные затраты.
Полиэтиленовые трубы fd обладают высокими показателями кольцевой жесткости sn 6 и sn 8. Глубина заложения двустенных гофрированных трубопроводов fd не должна превышать 15-ти метров.
Ассортимент полиэтиленовых гофрированных труб ФД пласт с раструбом:
- Труба пнд двухслойная для наружной канализации 110 мм
- Труба пнд двустенная для наружной канализации 160 мм
- Труба пнд двухслойная для наружной канализации 200 мм
- Труба пнд двухслойная для наружной канализации 250 мм
- Труба пнд двустенная для наружной канализации 315/271 мм
- Труба пнд двухслойная для наружной канализации 340/300 мм
- Труба пнд двухслойная для наружной канализации 400 мм
- Труба пнд двухслойная для наружной канализации 500 мм
- Труба пнд двустенная для наружной канализации 630/535 мм
- Труба пнд двухслойная для наружной канализации 695/600 мм
- Труба пнд двустенная для наружной канализации 923/800 мм
- Труба пнд двухслойная для наружной канализации 1000/851 мм
Маркировка
Канализационные полиэтиленовые двухслойные трубы fd маркируются по внутреннему диаметру. Диаметральный ряд гофрированных труб: 110 мм, 160 мм, 200 мм, 250 мм, 300 мм, 400 мм, 500 мм, 600 мм, 800 мм и 1000 мм. Продукция фд пласт производится в соответствии с ту 2248-001-99718665-2008 «Трубы безнапорные из полиэтилена двухслойные, гофрированные».
Надежность
Полиэтилен обладает высокой стойкостью к агрессивному воздействию химических веществ. Полиэтиленовые трубы fd устойчивы к действию сильных щелочей, растворов солей, минеральных кислот, алифатических углеродов и миниральных масел. Химическая стойкость зависит от химических реагентов, их сочетания, концентрации, температуры и продолжительности воздействия. Гофрированные трубы fd обладают низкой паро- и газопроницаемостью. Помимо этого, пластиковые двустенные трубы fd обладают достаточной стойкостью к воздействию микроорганизмов. Гладкая внутренняя стенка полиэтиленовых труб предотвращает возникновение биологической пленки, которая образуется на трубах с шершавой внутренней стенкой, таких как бетонные, асбестоцементные и стеклопластиковые. Двустенные трубы fd не являются питательной средой для бактерий и грибков, а также воздействию кислот.
Габаритные характеристики двухстенных пластиковых труб fd plast
D (DN), наружный диаметр, мм | d, внутренний диаметр, мм | Вес, кг | Длина, мм | |
---|---|---|---|---|
SN 8 | SN 6 | |||
110 | 94 | — | — | 6000 |
133 | 110 | 6,7 | — | 6000 |
160 | 136 | — | — | 6000 |
190 | 160 | 11,7 | — | 6000 |
200 | 171 | — | — | 6000 |
230 | 200 | 15,6 | 13,2 | 6000 |
250 | 216 | — | — | 6000 |
290 | 250 | 26,4 | 21,3 | 6000 |
315 | 271 | — | — | 6000 |
340 | 300 | 35,4 | 25,2 | 6000 |
400 | 343 | — | — | 6000 |
460 | 400 | 60 | 41 | 6000 |
500 | 427 | — | — | 6000 |
575 | 500 | 90,6 | 61,5 | 6000 |
630 | 535 | — | — | 6000 |
695 | 600 | 121,8 | 91,8 | 6000 |
923 | 800 | — | — | 6000 |
1000 | 851 | 232,8 | 176,4 | 6000 |
ПВХ для труб | Emco Industrial Plastics
Назад к материаламПВХ
- ПВХ, Тип I
- ПВХ, Тип II
- ПВХ, класс труб
- ПВХ, расширенный
- ПВХ, 300 класса общего назначения
- ПВХ, класс изгиба 350
- Гибкая трубка из пищевого ПВХ
- ПВХ, пленка
- Обработка и изготовление ПВХ
Выберите тип ПВХ ← Назад к ПВХПВХ, Тип IPVC, Тип IIPVC, Марка для трубПВХ, Вспененный ПВХ, Марка 300 Общего назначенияПВХ, Марка 350 для изгибаГибкие трубки из ПВХ для пищевых продуктовПВХ, пленкаОбработка и изготовление ПВХ
Труба ПВХ изготавливается из специальной смеси поливинилхлоридный материал с уникальными физическими свойствами, желательными для применения в трубопроводах (т. е. повышенной ударопрочностью и хорошей огнестойкостью). Линейка изделий из ПВХ трубного сортамента включает трубы сортаментов 40 и 80 диаметром от 1/4″ до 24″. Трубопроводные системы из ПВХ могут выдерживать более трех четвертей требований к температуре/давлению современных типичных технологических установок. Напорная труба из ПВХ имеет верхний предел рабочей температуры 200 ° F (93°C), или примерно на 60°F (15°C) выше, чем у ПВХ типа I класса I. Как и у всех термопластичных трубопроводных систем, способность ПВХ выдерживать давление зависит от диаметра трубы, толщины стенки и температуры. По мере увеличения диаметра трубы и температуры номинальное давление продукта снижается. Например, труба из ПВХ сортамента 80 диаметром 1/2″ рассчитана на непрерывную работу под давлением 850 фунтов на кв. дюйм при 73°F (23°C). Та же самая труба в эксплуатации при температуре 180°F (82°C) имеет максимальное номинальное рабочее давление 210 фунтов на кв. дюйм при этой температуре. 6-дюймовая труба из ПВХ сортамента 80 рассчитана на давление 270 psi при 73°F и 54 psi при 200°F.
Поскольку химические свойства смол могут различаться, а также типы и количество добавок, свяжитесь с представителем Emco Industrial Plastics перед проектированием систем обработки материалов с использованием ПВХ.
Торговые марки
- Harvel® Duct
- Harvel® LXT График 80
- Harvel® Schedule 40
- Harvel® Schedule 80
Emco Industrial Plastics не претендует на то, чтобы представлять всех перечисленных производителей или продукты с торговыми марками. Этот список предназначен в качестве руководства по стандартным материалам, которые можно приобрести у Emco Industrial Plastics, Inc. Для получения дополнительной информации свяжитесь с представителем Emco Industrial Plastics, заполнив форму ниже.
Вам требуется изготовление или обработка труб из ПВХ?
Свяжитесь с нами сегодня для ваших потребностей в производстве и обработке!
Запрос на услуги по изготовлению/обработке
Имя (обязательно)
Компания
Электронная почта (обязательно)
Телефон
Требуемый тип услуги Выберите. .. ПроизводствоОбработкаОба
Комментарий / Детали (обязательно)
at a Glance
Generic Name
PolyvinylChloride, Pipe Grade
Доступен в
SHAD 40, SHAD 80, другие
Запуск своей цитаты
Отправить нам:
*Fulds
Отправить нам:
* Галерея
Складские продукты Характеристики Приложения Преимущества Марки
Стандартные продукты
Тип | Размер | Длина | Цвет |
---|---|---|---|
Схема 40 | 1/4″ – 24″ диам. | Длина 20 футов, CTS | Натуральный, черный |
Схема 80 | 1/4″ – 24″ диам. | Длина 20 футов, CTS | |
Прочее | Фитинги: тройники, колена, фланцы, муфты, заглушки, колпачки, втулки, крестовины, соединения |
Свойства
Физические свойства | Единицы | ASTM | Результаты | фунт/дюйм³ | Д792 | 0,0506 |
---|---|---|---|
Водопоглощение, 24 часа | % | Д570 | 0,05 |
Механические свойства | Единицы измерения | ASTM | Результаты |
---|---|---|---|
Прочность на растяжение при пределе текучести | фунтов на квадратный дюйм | Д638 | 7450 |
Модуль упругости | фунтов на квадратный дюйм | Д638 | 420000 |
Прочность на изгиб | фунтов на квадратный дюйм | Д790 | 14450 |
Модуль упругости при изгибе | фунтов на квадратный дюйм | Д790 | 360000 |
Прочность на сжатие | фунтов на квадратный дюйм | Д695 | 9600 |
Твердость по Роквеллу R | Д785 | 110 – 120 | |
Ударная вязкость по ИЗОД Надрез | фут-фунт/дюйм | Д256 | 0,75 |
Тепловые свойства | Единицы | ASTM | Результаты |
---|---|---|---|
Коэффициент линейного теплового расширения | (x 10⁻⁵ дюймов/дюйм/°F) | Д696 | 2,9 х 10⁻⁵ |
Температура теплового прогиба при 264 psi | 90 103 °F 90 104170 | ||
Класс воспламеняемости | УЛ94 | В – О |
Электрические свойства | Единицы | ASTM | Результаты |
---|---|---|---|
Диэлектрическая прочность, 1/8″ th. | В/мил | Д149 | 1413 |
Диэлектрическая проницаемость при 60 Гц | Д150 | 3,70 при 30°F | |
Объемное удельное сопротивление | Ом-см | Д257 | 1,2 x 10¹² |
Приложения
- Резервуары сварные, вкладыши
- Клапаны, фитинги и системы трубопроводов
- Воздуховоды
- Насосы
Преимущества
- Высокая ударопрочность
- Размерно стабильный
- Легко обрабатывается стандартными металлообрабатывающими инструментами
- Стойкий к коррозии
- Легко склеиваемые и свариваемые
- Легкий
- Отличные электрические свойства
- Отличная огнестойкость
- Хорошая химическая стойкость
Марки
- Тип I
- Тип II
- Труба марки
- Расширенный
ПРИМЕЧАНИЕ. Доступны несколько марок этого материала. Для получения дополнительной информации об этом пластике обратитесь к представителю Emco Industrial Plastics или позвоните по телефону 973-862-4148.
Запросите предложение сегодня Член нашей команды свяжется с вами прямо сейчас! Запросить цену »
Брошюра | Печатный | Описание |
ЛК-2-0822 | 22.08 | Пластиковая труба, фитинги, Клапаны и цементы на растворителях |
ЛК-2А-0822 | 22.08 | Пластиковая труба, фитинги, Клапаны и цементы на растворителях (карманные) |
ЛК-2-СН0408 | 08.04. | Фитинги и клапаны для пластиковых труб — китайский |
ММПА-2-0314 | 14.03 | КопьяТермо Пластик Трубопроводная продукция для горнодобывающей и перерабатывающей промышленности |
ВВТ-2-0521 | 21.05 | Вода и очистка сточных вод |
ВВТ-2СП-0521 | 21.05 | Вода & Очистки сточных вод — Испанский |
ВФМ-2-0521 | 21.05 | 2000 Клапаны серии Решения для технического обслуживания объектов |
Витрины | ||
СКДУБ-2-1113 | 13.11. | Витрина: Пальма Джумейра и башня Бурдж-Халифа — Дубай, ОАЭ |
SCPT-2-0814 | 14.08 | Витрина: Башни Петронас — Куала-Лумпур, Малайзия |
ЩОБ-2-0214 | 14. 02 | Чобани «Завод Витрина года» (LabWaste) |
СКОА-2-417 | 17.04 | Аквариум Оклахомы |
СКДМС-2-0521 | 21.05 | Витрина: Дорогая Морской центр — Университет штата Мэн |
CSWW-2-0122 | 22.01 | Витрина: Пивоварение Объект — Walker White Inc. |
Спецификация 40 Фитинги | ||
40-2-0604 | 07.01. | Фитинги ПВХ Sch 40 |
Качать Соединение и ирригация | ||
ЭТТ-2-0418 | 18.04 | Насадки для газона EverTUFF |
ETTRC-2NP-0114 | 14. 01 | Ремонт EverTUFFTURF Муфты |
СДЖ-2-0820 | 20.08 | Поворотные соединения стояка в сборе |
СДЖ-2А-0212 | 12.02 | Технические характеристики поворотного шарнира |
SJ-2B-0920 | 20.09 | Специальная розетка поворотного соединения |
ДС-2А-0597 | 10.02 | Соединители проводов Dri-Splice DS-500 |
Вставки и соски | ||
ИНС-2-0419 | 19. 04 | Вставные фитинги из ПВХ |
КТС Фитинги, клапаны и трубы | ||
CTS-2-0916 | 16.09 | EverTUFF CTS горячий и холодный Системы распределения воды |
ГЛЦЦ-2НП-0417 | 17.04 | Муфты EverTUFFGripLocCTS из ХПВХ |
Спецификация 80 Фитинги | ||
80С-2-0620 | 20.06 | График КПВХ 80 Фитинги и трубы |
80-2-1021 | 21.10 | Фитинги ПВХ Sch 80 |
COS-2-0804 | 10.06 | Зажимные седла из ПВХ и ХПВХ |
НТ-2-1112 | 14. 10. | Седла для горячей врезки из ПВХ и ХПВХ |
СР-2-0801 | 06.06 | Переходные фитинги из ПВХ и ХПВХ SR |
ЭСР-2-0805 | 08.02 | Инкапсулированный ПВХ и ХПВХ Специальные усиленные фитинги |
БР-2-0407 | 08.02 | Переходная арматура |
ЭДЖ-2-1216 | 16.12. | ПВХ и ХПВХ Sch 80 Фаб. Компенсаторы |
EEJ-2-0409 | 09.04 | Эластомерные компенсаторы из ПВХ и ХПВХ |
ИЖ-2-0214 | 14.02 | Диэлектрическая изоляционная Соединения и фланцевые прокладки |
Клапаны и фильтры | ||
ТУ2000-2-1221 | 21. 12. | ПВХ и ХПВХ True Union 2000 Шаровые, трехходовые и шаровые обратные клапаны |
ТУ-2-0915 | 15.09 | Шаровые краны True Union из ПВХ и ХПВХ |
КБ-2-0616 | 16.06 | Компактные шаровые краны из ПВХ и ХПВХ |
CB2000-2-0420 | 04/20 | ПВХ и ХПВХ Компакт 2000 Шаровые краны |
ЛВ-2-0804 | 14.10. | Лабораторные клапаны из ПВХ и ХПВХ |
СЭ-2-0809 | 16. 06 | Однопоточный шаровой кран из ПВХ |
УТ-2-0915 | 15.09 | Коммунальные шаровые краны из ПВХ и ХПВХ |
ГВ-2-0709 | 11.03 | Задвижки из ПВХ и ХПВХ |
БФ-2-0317 | 17.03 | Поворотные затворы из ПВХ и ХПВХ |
ППБФВ-2-1006 | 10.06 | Поворотные затворы из полипропилена |
ДВ-2-0814 | 14.08 | Мембранные клапаны из ПВХ и ХПВХ |
СК-2-1121 | 21. 11. | Поворотные обратные клапаны из ПВХ, ХПВХ и полипропилена |
БС-2-0820 | 20.08 | Корзинчатые фильтры из ПВХ и ХПВХ |
БФК-2-1121 | 21.11. | Бабочка из ПВХ и ХПВХ Обратные клапаны |
ЮС-2-0406 | 10/10 | Y-образный сетчатый фильтр из ПВХ и ХПВХ |
Высокая Извлекаемая ПВХ-система с низкой чистотой | ||
ЛЭ-2-0613 | 13.06 | Система трубопроводов из ПВХ с низкой извлекаемостью |
Полипропилен Фитинги | ||
ПП80-2-0616 | 16. 06 | Полипропилен Schedule 80, армированный нержавеющей сталью Резьбовые фитинги |
Двойной Системы сдерживания | ||
DC-2-0417 | 17.04 | Системы двойного удержания из ПВХ и ХПВХ |
Дымоход и воздуховод | ||
ФД-2-0620 | 20.06 | ПВХ и ХПВХ Дым и ВОЗДУХОВОД |
LabWaste Acid WasteSystem | Идти Непосредственно в наш раздел LabWaste | |
ЛВ-2-0721 | 21. 07 | Лабораторные отходы Система дренажа коррозионных отходов из ХПВХ |
Лабораторные отходы по сравнению с чугуном | 13.10. | Пример использования SAS Office (Лабораторные отходы) |
Готовые фитинги | ||
ФАБ-2-0821 | 21.08 | Термопласт ПВХ и ХПВХ Изготовление на заказ |
пламястраж Трубы для пожарных спринклеров из ХПВХ | Перейти непосредственно к Наша секция FlameGuard | |
| ||
Резьбовой герметик и растворитель Цемент | ||
БЛУ-2-0200 | 08. 11 | BLUE 75 Резьбовой герметик |
СОЛВ-2-0217 | 17.02 | Цемент-растворитель и аксессуары |
СОЛВ-2W-1013 | 14.12. | Почему выбирают копья Растворитель цемента и грунтовки |
Идти Непосредственно к нам — Инструкции по установке, списки и одобрения Раздел |
фланецDOTS® +VCI — самоклеящаяся защита фланцев
фланецDOTS® — это клейкие защитные фланцы, которые выдерживают воздействие самых агрессивных абразивных сред. Они также предотвращают нежелательное загрязнение всех компонентов трубопровода. фланецDOTS®+VCI можно быстро установить и снять. И это еще не все!
Имеют клей на водной основе, безопасный для использования со всеми марками стали и специальными металлами, включая нержавеющую сталь. Они вырезаны с высокой точностью, чтобы соответствовать выпуклой лицевой поверхности и дают вам чистый край краски. И еще одно: мы добавили в клей добавку VCI, чтобы поверхность фланца не ржавела.
Подходящие для краткосрочного хранения, мы считаем, чтоflangeDOTS® +VCI являются наиболее эффективным клеевым протектором фланцев на современном рынке. Эти самоклеящиеся протекторы можно использовать для долговременной консервации, но их необходимо сочетать с нашими фланцевыми БАМПЕРАМИ и мультигайками , чтобы создать воздухонепроницаемое и водонепроницаемое уплотнение на поверхности фланца.
Подробнее
Несколько преимуществ использования фланцаDOTS
® +VCI:- Самоклеящаяся защита 3 в 1
- Защищает от повреждения фланца
- Обеспечивает защиту поверхности фланца от коррозии
- Обеспечивает защиту от чистоты
- Безопасен для нержавеющей стали и специальных металлов (с низким содержанием хлоридов)
- Добавка VCI предотвращает коррозию поверхности фланца (Secret Sauce)
- Не оставляет следов клея – очистка не требуется
- Используется во время кратковременной консервации
- Майларовая подложка не порвется при снятии
- Доступны нестандартные размеры
- Индивидуальный логотип доступен с повышением цены на 5%
- Доступны размеры от ½” до 120” для всех классов давления
- фланецDOTS+VCI 36” и ниже подходят для всех классов давления
- Часть запатентованной системы консервации (опция длительного хранения)
- фланецDOT+VCI/фланецBUMPER/multi-гайки
Перед использованием нашего фланца DOTS+VCI… Очистите, осмотрите, защитите
- Очистить поверхность фланца
- Осмотрите поверхность фланца с помощью P3-GIT
- Применить фланец P3DOT+VCI
Product Data Sheet (PDS)
youtube.com/embed/751ucwJqLms?rel=0″ frameborder=»0″>
ASME / ANSI B16.5 Flange Dimensions | |||
---|---|---|---|
flangeDOTS ® +VCI Part Number | Nominal Pipe Size in Inches | Диаметр выступающей поверхности в дюймах | Запрос предложения |
П3-ФД-035-00-2 | 1/2 | 1,375 | Запрос предложений |
П3-ФД-035-00-3 | 3/4 | 1,688 | Запрос предложений |
П3-ФД-035-01-0 | 1 | 2.000 | Запрос предложений |
П3-ФД-035-01-1 | 1 1/4 | 2.500 | Запрос предложений |
П3-ФД-035-01-2 | 1 1/2 | 2,875 | Запрос предложений |
П3-ФД-035-02-0 | 2 | 3,625 | Запрос предложений |
П3-ФД-035-02-2 | 2 1/2 | 4,125 | Запрос предложений |
П3-ФД-035-03-0 | 3 | 5. 000 | Запрос предложений |
П3-ФД-035-03-2 | 3 1/2 | 5.500 | Запрос предложений |
П3-ФД-035-04-0 | 4 | 6.188 | Запрос предложений |
П3-ФД-035-05-0 | 5 | 7.313 | Запрос предложений |
П3-ФД-035-06-0 | 6 | 8.500 | Запрос предложений |
П3-ФД-035-08-0 | 8 | 10.625 | Запрос предложений |
П3-ФД-035-10-0 | 10 | 12.750 | Запрос предложений |
П3-ФД-035-12-0 | 12 | 15.000 | Запрос предложений |
Доступные размеры до 120 дюймов NPS | |||
Заказная печать доступна за дополнительную плату |
Если вам нужна дополнительная информация или вы хотите получить образцы, свяжитесь с нами сегодня!
Мы надеемся на сотрудничество с вами и вашей командой.
Мы помогаем нефтегазовым компаниям Защитите активы, повысив пропускную способность С инновационными продуктами и процессами консервации Таким образом, они могут построить больше за меньшее время.
Свяжитесь с нами сегодня, чтобы узнать цены и получить бесплатные образцы!
Узнать цену сейчас
фланецDOTS® — это гибкий самоклеящийся защитный фланец, предназначенный для защиты поверхности прокладки выступающего фланца во время пескоструйной, дробеструйной очистки и покраски. Они также защищают внутреннюю часть трубных катушек, клапанов и сосудов от пескоструйной обработки и остатков краски во время пескоструйной обработки, окраски и нанесения покрытия.
Мы протестировали фланецDOTS® при скорости ветра более 100 миль в час и обнаружили, что наш продукт будет надежно закреплен.
Нет,flangeDOTS® разработаны как продукт, который можно отслаивать и приклеивать.
