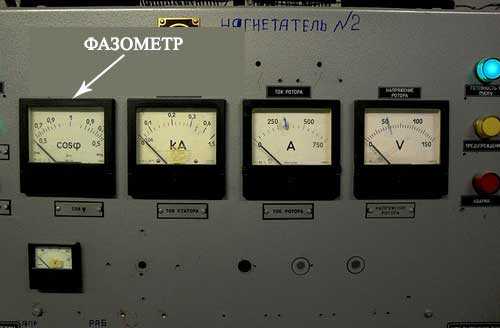

Коротко о фазометре

Для проведения измерений фазометр подключается к цепям напряжения, которые выступают опорной точкой, и токовой цепи, которая показывает положение измеряемого вектора. При работе в 3-х фазной сети может потребоваться подключение ко всем фазам.

Особенность современных приборов заключается в упрощенном принципе применения, поэтому разобраться с особенностями и тонкостями использования фазометра не составит труда даже малоопытному специалисту.

Измерение производится для двух фаз, после чего последняя фаза вычисляется на базе сложения векторов. Кроме того, фазометр часто применяется для измерения косинуса «фи», о чем упоминалось в начале статьи.

Виды

Все фазометры по принципу работы делятся на три вида:

• Электродинамические;
• Цифровые;
• Электромеханические.

Наибольшим спросом пользуются первые два типа, но рекомендуется применять цифровые приборы. Они отличаются большей точностью и низким уровнем помех.

По числу фаз фазометры бывают:

• Однофазные — для проведения измерений в 1-фазной цепи.
• Трехфазные — для 3-фазных цепей.

Электродинамический

Еще недавно наибольшим спросом пользовались электродинамические (электромагнитные) фазометры. Конструктивно этот прибор состоит из простого логометрического механизма, позволяющего с точностью измерять смещение фаз.

В устройстве предусмотрено две рамки, которые жестко объединены между собой. Угол между упомянутыми элементами составляет 60 градусов. Рамки крепятся на осях, зафиксированных на опорных узлах. Благодаря этой особенности, в устройстве отсутствует механическое противодействие.

В приборе предусмотрен специальный элемент, который поворачивается на угол, характеризующий величину текущего сдвига фаз. С помощью линейной шкалы специалист может зафиксировать измерение и определить текущий параметр смещения.

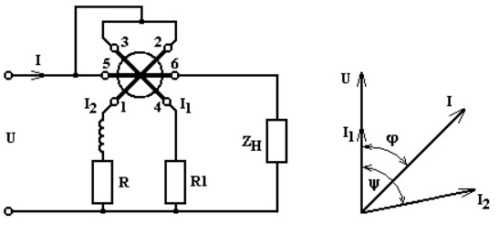

В основе электродинамического фазометра лежит неподвижная токовая катушка, а также еще два аналогичных, но подвижных элемента. В смещающихся катушках текут свои токи, что способствует появлению магнитного потока во всех катушках — подвижных и неподвижных.

При взаимодействии потоков катушек появляется пара вращающихся моментов, величина которых зависит от расстояния между перемещающимися элементами устройства. Упомянутые моменты имеют различное направление, которое противоположно по величине.

Показатели моментов зависят от токов, протекающих в катушках подвижного типа, а также от уровня тока в фиксированной катушке. Кроме того, упомянутые показатели зависят от конструктивных особенностей катушки и углового фазного сдвига.

Как результат, перемещающийся элемент фазометра прокручивается под влиянием упомянутых моментов до ситуации, когда не возникнет равновесие, то есть моменты становятся равны.

У самого фазометра часто предусмотрена градация, позволяющая точно измерить коэффициент мощности.

Преимущества прибора — надежность, высокая точность показаний, доступная цена.

Недостаток — зависимость измеряемых параметров от показателя частоты. Еще один минус — повышенная потребляемая мощность с изучаемого источника.

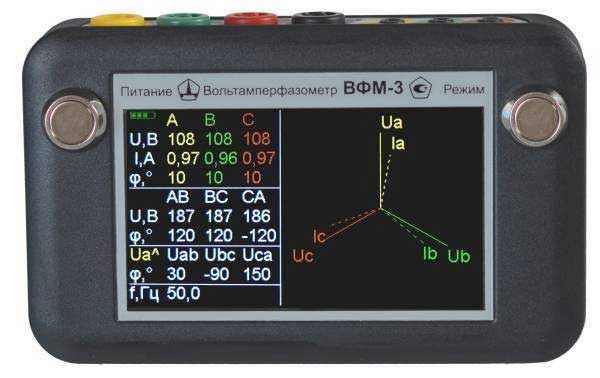

Цифровой

Как отмечалось, это более предпочтительный тип прибора из-за более удобного применения и высокой точности. Такие устройства изготавливаются по различным технологиям.

К примеру, компенсационный фазометр делает максимально точные измерения, несмотря на необходимость ручного применения. Прибор работает на ином принципе. В процессе измерений появляется пара U, имеющих синусоидальный тип, а главное назначение прибора заключается именно в вычислении сдвига между фазами.

Сначала U подается на фазовращатель, управление которым производится со специального прибора. Процесс измерения происходит плавно до момента, пока в не произойдет совпадение фаз. В процессе настройки величина смещения фаз вычисляется с помощью устройства фазочувствительного вида.

Сигнал на выходе передается с детектора на управляющий прибор. Заданный алгоритм реализуется посредством кодировки импульсов. Как только происходит уравновешивание, код фазовращателя отражает интересующие сведения.

На современном этапе цифровые фазометры применяют методику, которая базируется на дискретном счете. Суть способа заключается в прохождении двух этапов.

Сначала выполнятся процесс по преобразованию смещения фаз в параметр сигнала с определенной продолжительностью. Далее меняется длина этого импульса с помощью дискретного счета.

В состав прибора входит:

• Преобразователь, обеспечивающий преобразование смещения фаз в импульс;
• Временной селектор;
• Элемент, который формирует дискретные импульсы;
• Управляющее устройство и счетчик.

Плюсы фазометров цифрового типа — меньшая погрешность, благодаря выполнению вычислений за несколько периодов, большая точность и удобство применения. Недостатки — более высокая цена.

Инструкция по эксплуатации

Чтобы разобраться с применением фазометра, главное внимание уделяется инструкции по эксплуатации (входит в комплект с устройством). Перед началом работы требуется сделать несколько шагов.

Для начала стоит убедиться, что условия работы соответствуют тем, что рекомендует производитель, а частотный диапазон находится в соответствии с метрологическими характеристиками. После этого собирается сама схема.

Эксплуатация фазометра выполняется по такому алгоритму:

• Сначала требуется прочесть инструкцию, которая идет вместе с изделием. В документе раскрываются нюансы и правила применения прибора.
• С помощью корректора выставляется стрелка на 0-ой отметке.
• Убедитесь, что кнопки не сработаны.
• Подключите пробники на входе к требуемым разъемам.
• Нажмите клавишу, которая подает питание на устройство. Обратите внимание на загорание специального индикатора.
• Выждите некоторое время, чтобы прибор хорошо прогрелся. Это необходимо, чтобы добиться максимальной точности измерений. В среднем выдержка по времени должна составлять около 10-15 минут.
• Найдите напряжение на входе.
• Жмите на клавишу в зависимости от выбора внешнего напряжения и установите требуемый частотный диапазон.
• Жмите «>0<» пары каналов и «+».
• Подключите пробники для каналов в 4-х полюсный вход.
• Переключатель границ установите в позицию «20».
• После стрелку измерителя поставьте с использованием регулятора в «нулевую» позицию.

Популярные модели на рынке

Рассмотрим несколько моделей фазометров, которые пользуются наибольшим спросом сегодня.

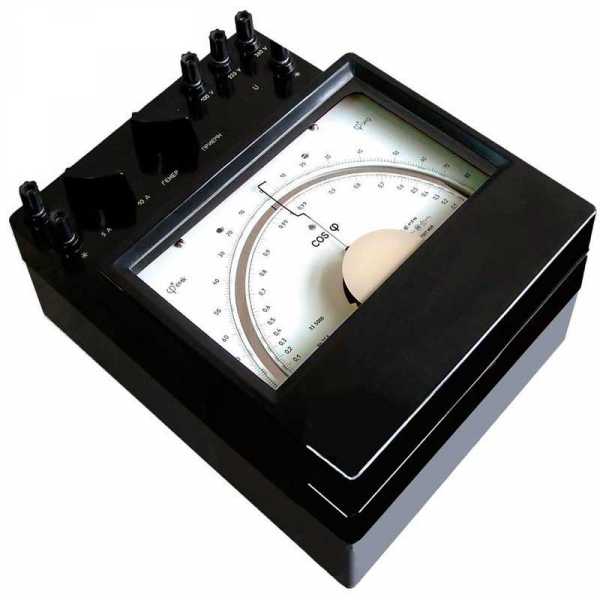

Фазометры Д5721 и Д5782

Применяются для работы в 1-фазных цепях переменного тока с частотой 50 (60) Герц и позволяют измерить смещение фаз между гармоническими составляющими тока и напряжения.

Прибор имеет высокий класс точности (0,5), позволяет измерять углы в диапазоне от 0 до 360 градусов. Вес прибора не больше 6,5 кг, а размеры — 23*28*14 см.

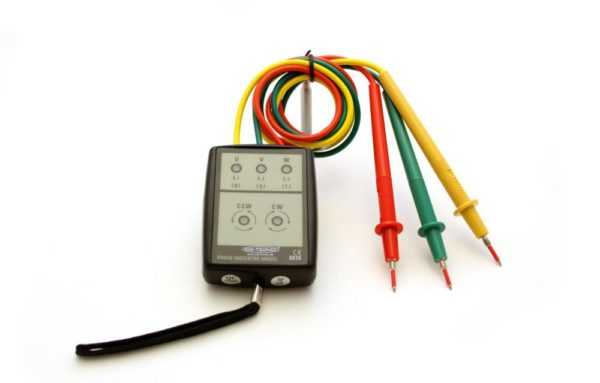

Мегеон 40850

Эта модель фазоуказателя относится к категории портативных (компактных) приборов, позволяющих с высокой скоростью и точностью выполнять измерения.

Для диагностики правильности чередования фаз или наличия ошибок применяются светодиоды, установленные на передней панели. Также имеется встроенный зуммер.

Плюсы Мегеона 490850 заключается в готовности к работе и соответствии 2-му классу безопасности. В процессе измерения применяются «крокодилы» (идут в комплекте), что упрощает процесс пользования прибором.

В комплектацию входит сам прибор, зажимы «крокодил» (3 ед.), запястный ремешок (3 ед.), инструкция по эксплуатации, а также чехол для хранения и перевозки прибора.

Масса брутто изделия всего 810 грамм, а размеры коробки — 15*10*15 см. Прибор производит измерения при напряжении от 200 до 400 В. Уровень защиты IP65. Оптимальная рабочая температура от -10 до +40 градусов Цельсия.

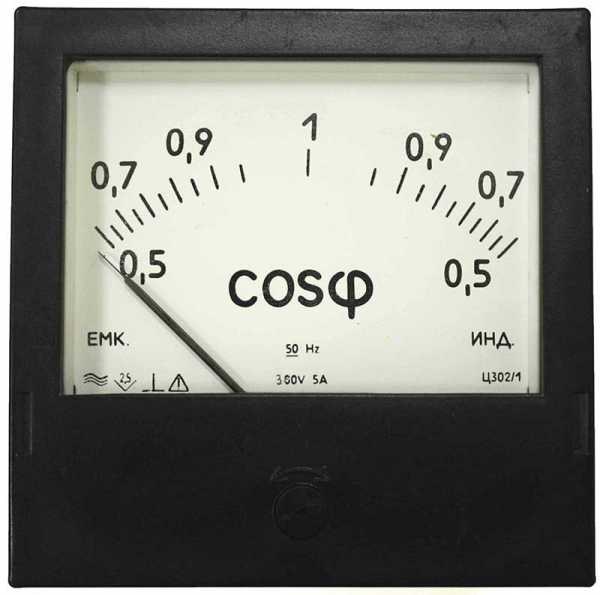

Ц302 — трехфазный фазометр

Главное назначение фазометра Ц302 в том, что с его помощью можно быстро и точно измерить коэффициент «фи» в переменной сети. Частота тока может быть различной — от 50 до 10 тысяч Гц.  Размеры прибора 12*12*9,5 см, класс точности — 2,5.

Рассматриваемая модель отличается повышенной стойкостью к ударам и вибрациям. Принцип действия измерителя построен на преобразовании входного синусоидального сигнала в прямоугольные импульсы с последующим преобразованием в постоянный ток.

Параметр I зависит от угла фазного сдвига. В состав Ц302 входит электрический измеритель и индикатор магнитоэлектрической системы.

Фазометр Э35000

Задача этого оборудования заключается в том, чтобы убедиться в корректности работы фазометров Д578 и Д5782.

Кроме того, изделие применяется для проведения измерений в различных цепях с высоким классом точности, составляющим 0,2 (в случае применения без трансформатора).

Работа изделия базируется на основе сравнения полученного угла разности между первоначальными параметрами фаз искажения напряжения и тока с заданным показателем. Погрешность модели составляет до 0,1%. Габариты — 23*28*14 см. Вес 7 кг.

Фазометр Д5000

Модель Д5000 применяется для определения точности однофазных фазометров, работающих на частоте, равной 50 Гц. Этот тип измерительного устройства часто монтируется в схемы с разделенными токовыми и напряженческими цепями.

Номинальный ток и напряжение прибора — 5 и 10 А, а также 100, 127 и 220 В соответственно. Мощность потребления при последовательном/параллельном подсоединении 5 и 8 Ампер соответственно. Внешне похож на предыдущий прибор.

Однофазный фазометр С302-М1

Модель С302-М1 примеряется для измерения коэффициента мощности в 3-фазной сети переменного тока, имеющего частоту 50 Гц. Главным условием считается симметрия линейных напряжений, а также симметрия нагрузки фаз.

Конструктивно прибор состоит из преобразователя электронного типа, а также индикатора магнитоэлектрической системы (оба элемента находятся в одном корпусе).

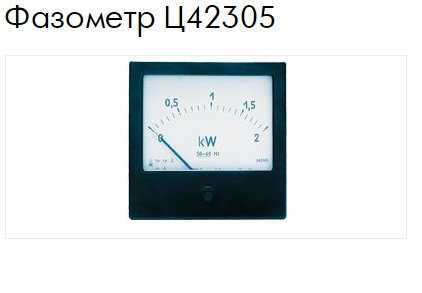

Фазометр Ц42305

Модель фазоизмерительного устройства Ц42305 используется для измерения коэффициента мощности в 3-х фазных сетях с номинальной частотой в 50 Гц при условии симметричной нагрузки и наличии симметрии линейных U.

В основе устройства входит электронное устройство, которое преобразовывает входной сигнал, а также магнитоэлектрический элемент.

Класс точности модели составляет 2,5. Номинальное напряжение (220, 100, 380 или 127 В). Подключение осуществляется непосредственно через ТТ или ТН.

Фазометр Ц42309

Измеритель Ц42309 применяется для вычисления точного коэффициента мощности в 3-фазных сетях переменного тока. Принцип действия построен на работе преобразователя электронного типа, который принимает входные сигналы и преобразовывает их постоянный ток.

Класс точности прибора составляет 2,5. Номинальные напряжения — 220, 100, 380 или 127 В.

Прочие модели

Кроме рассмотренных выше фазометров, стоит выделить еще ряд моделей — фазометры PIC144A, FTZ144 500V, FEMC144 110V, FEMC96 100/v3, FEMC96 100V FTZ96 230V, FEMC96 100V и другие.

Важность фазометров сложно переоценить. С помощью этого прибора удается точно измерить коэффициент «фи». Этот параметр показывает наличие реактивной составляющей в сети.

По результатам измерения специалистами принимают решение о необходимости коррекции коэффициента мощности и общем характере нагрузки.

Оцените этот пост

elektrikexpert.ru

Д5781, Д5782, ФАЗОМЕТРЫ Д5781, Д5782

Вы можете купить ФАЗОМЕТРЫ Д5781, Д5782 ( Д-5781, Д-5782, Д 5781, Д 5782 ) по заводским ценам.

ФАЗОМЕТРЫ Д5781, Д5782

Класс точности : 0,5

Фазометры Д5781, Д5782 предназначены для определения в однофазных цепях переменного тока частоты 50 и 60 Hz угла сдвига фаз между основными гармоническими составляющими тока и напряжения и величины

Un , In — действующее значение напряжения и тока n-ой гармоники;
n — угол сдвига фаз между n-ой гармоникой тока и напряжения.

При коэффициенте искажения в кривой тока и напряжения менее 1% фазометр, сохраняя установленный класс точности, измеряет коэффициент мощности

Аналог : Д578

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ Д5781, Д5782

• Класс точности — 0,5.
• Диапазон измерений угла сдвига фаз 0-90-180-270-360°.
• Диапазон измерений в значениях cos φ 1-0-1-0-1.
• Номинальные токи и напряжения, нормальная частота указаны в таблице.
• Фазометр — восстанавливаемое, ремонтируемое изделие.
  Средний срок службы фазометра до предельного состояния не менее 10 лет.
• Габаритные размеры фазометра не более 230 х 280 х 140 mm.
• Масса не более 6,5 kg.

Фазометр Д5781, Фазометр Д5782, лабораторный фазометр Д5781, лабораторный фазометр Д5782, фазометр лабораторный Д5781, фазометр лабораторный Д5782

Описание и применение лабораторный фазометр Д5781, Д5782:

Фазометр Д5781, фазометр Д5782 предназначены для определения в однофазных цепях переменного тока частоты 50 и 60 Hz угла сдвига фаз между основными гармоническими составляющими тока и напряжения

При коэффициенте искажения в кривой тока и напряжения менее 1% фазометр, сохраняя установленный класс точности, измеряет коэффициент мощности

Аналог : Д578

Технические характеристики фазометр лабораторный Д5781, фазометр лабораторный Д5782:

• Класс точности — 0,5.
• Диапазон измерений угла сдвига фаз 0-90-180-270-360°.
• Диапазон измерений в значениях cos φ 1-0-1-0-1.
• Номинальные токи и напряжения, нормальная частота указаны в таблице.
• Фазометр — восстанавливаемое, ремонтируемое изделие.
  Средний срок службы фазометра до предельного состояния не менее 10 лет.
• Габаритные размеры фазометра не более 230 х 280 х 140 mm.
• Масса не более 6,5 kg.

Лабораторный фазометр Д5781

• Номинальные токи, А 5, 10;
• Номинальные напряжения, V 100; 127; 220;
• Нормальная частота, Hz 50

Лабораторный фазометр Д5782

• Номинальные токи, А 5, 10;
• Номинальные напряжения, V 100; 220; 380;
• Нормальная частота, Hz 60

Комплект поставки:

• Фазометр согласно таблице Количество 1 шт.
• Фазометры Д5781, Д5782. Техническое описание и инструкция по эксплуатации 1 экз.
• Фазометры Д5781, Д5782. Паспорт. 1 экз. Паспорт должен соответствовать выполнению прибора

standart-m.com.ua

Фазометры Д5781, Д5782

Фазометр Д5781, Д5782 предназначен для определения в однофазных цепях переменного тока частоты 50 и 60 Гц угла сдвига фаз между основными гармоническими составляющими тока и напряжения и величины cos φ = P/ √P² + Pq², где P – активная мощность, Pq – реактивная мощность.

При коэффициенте искажения в кривой тока и напряжения менее 1% фазометр, сохраняя установленный класс точности, измеряет коэффициент мощности cos φ = P/UI.

Комплект поставки

1. Фазометр Д5782 или Д5781 – 1 шт.
2. Техническое описание и инструкция по эксплуатации – 1 экз.
3. Паспорт – 1 экз. (паспорт должен соответствовать исполнению прибора).

Гарантия

• Гарантийный срок эксплуатации – 18 месяцев со дня ввода фазометра в эксплуатацию.
• Гарантийный срок хранения устанавливается 6 месяцев с момента изготовления фазометра.

v-kip.com

Фазометр Д578 | цена 20799 руб с НДС | 28 шт в наличии на складе

Фазометр Д578 есть в наличии на складе предприятия ООО «Приборы и радиокомпоненты» в количестве 28 шт.

На нашем сайте pribor2000.ru также вы можете выбрать другие фазометры.

Гарантия на фазометр Д578 составляет 2 года. Срок гарантии исчисляется с момента отгрузки прибора. Предприятие-изготовитель предоставляет гарантию соответствия фазометров всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.

Гарантия качества

После получения заказа мы перепроверяем все фазометры Д578, ровно, как и все другие измерительные приборы и изделия, в нашем отделе технического контроля (ОТК).

Эта проверка дает нам 100% гарантию того, что мы отправили заказчику на 100% рабочие устройство. Это обязательная процедура, которая хоть и несколько увеличивает время отгрузки товара заказчику, но в конечном итоге значительно экономит время, деньги и нервы сотрудников заказчика.

Мы проводим эту процедуру потому, что бывали случаи получения новых устройств с завода-изготовителя, которые не соответствовали техническим требованиям или банально имели косметические дефекты. Мы по максимуму стараемся обезопасить наших клиентов от таких случаев.

Высокое качество поставляемого оборудования на нашем предприятии обеспечивается двумя важными факторами:

• работой квалифицированного персонала высшего уровня, качеством работы которых мы не перестаём гордиться;
• наличием в нашей лаборатории высокоточных поверочных установок, калибраторов, стандартов и эталонов разных физических величин.

Надежная упаковка

После положительной проверки в отделе ОТК все устройства отдаются на упаковку. Поскольку высокоточная измерительная техника требует бережливого отношения к себе, то к подготовке к транспортировке отводятся повышенные требования. Наша упаковка включает в себя:

• заводские коробки, в которых поставляются фазометры Д578;
• транспортные коробки;
• пенопласт как уплотнитель;
• несколько слоев твердого гофрокартона;
• пупырчатый полиэтилен;
• гидроизоляционная пленка;
• ручка для удобства транспортировки (эта деталь значительно уменьшает вероятность случайного падения товара во время транспортировки).

При габаритных поставках могут использоваться паллеты и обрешетка. По запросу заказчика также возможна поставка таких устройтаких как фазометр Д578 в деревянных ящиках.

Доставка

 Доставка по России.

Перепроверенный и надежно упакованный товар отдается в наш логистический отдел. В зависимости от региона страны поставка транспортными компаниями осуществляется на протяжении от 2-х до 10-и дней. Транспортные компании, с которыми мы работаем:

Также возможно сокращение срока поставки за счет использования специализированных курьерских служб.

Доставка в другие страны.

Срок доставки от 3 до 14 дней. На экспорт Д578 отправляется только в картонной упаковке (то есть невозможна поставка в деревянном ящике), при необходимости на паллете.
