Фанера сорта отличия – ФСФ, ФК, ВВС, ламинированная, мебельная, видео-инструкция по монтажу своими руками, описание, отличия, какой лучше для пола, классификация, фото и цена

Содержание

Сорта фанеры и их различие

Прежде чем купить фанеру стоит разобраться в ее видах, сортах и особенностях назначения. Существует классическое, общепринятое разделение фанеры на сорта. Все сорта фанеры и их характеристики прописаны в ГОСТе и должны строго соблюдаться при производстве.

Основное различие между сортами фанеры заключается в наличии определенных дефектов древесины и их количестве. Также здесь оговариваются недостатки того или иного сорта фанеры при ее обработке. Специалисты различают четыре основных сорта фанеры, каждому из которых соответствует определенная маркировка.

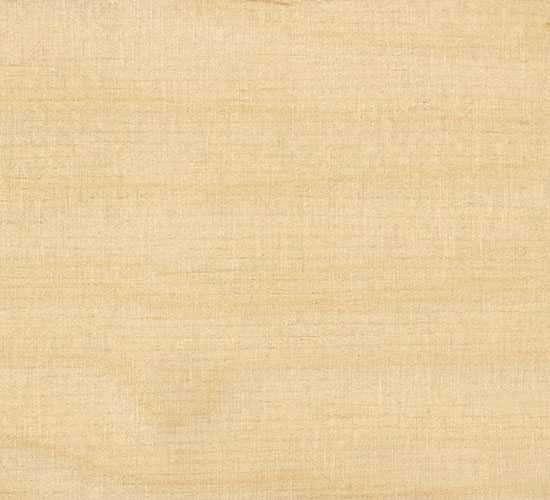

Сорт фанеры В ( I) – самый высший и наилучший. В данном сорте на лицевом слое шпона допускается наличие больших светлых (размером до 10 мм) и темных сучков (размером до 6 мм). Фанера такого качества отлично подходит для покрытия прозрачным лаком. При этом большие сучки еще больше подчеркивают натуральность материала. В первом сорте фанеры недопустимы трещины и отверстия от выпавших сучков. Строение самой древесины на лицевой поверхности фанеры должно стремиться к идеальному. Допускаются сучки светлые диаметром до 15 мм в количестве 5 шт/кв.м.

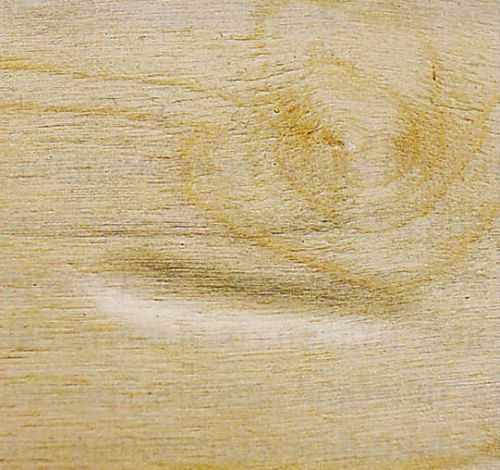

Сорт ВВ ( II) – это фанера высокого качества, однако чуть более низкого по сравнению с сортом В, так как допускаются совсем небольшие погрешности. Так, в данном сорте фанеры можно встретить светлые сучки любых размеров и темные до 20 мм. Кроме того, позволяется наличие отверстий от сучков до 6 мм, небольшие трещины. Также допустимы естественное изменение цвета и ложное ядро, но они должны оставаться в пределах 25% от общей поверхности листа. Фанеру второго сорта можно покрывать красками и другими полупрозрачными материалами, облицовывать шпоном из более дорогих пород дерева. Допускаются сучки диаметром до 25 мм в количестве до 10 шт/кв.м.

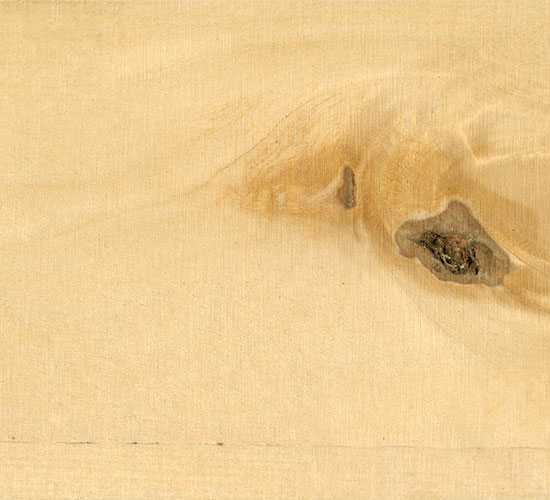

Сорт фанеры СР ( III) –гладкая поверхность листа, допускаются кое-где сучки. Этот сорт фанеры достаточно хорошего качества, при этом его редко используют в качестве облицовочной поверхности, так как он содержит некоторые погрешности и не передает естественную красоту древесины так безупречно, как более высокие сорта. Данный сорт фанеры обычно покрывают краской или непрозрачной пленкой. Здесь изменение ядра и цвета лицевой части позволительны до 50%. Допускаются сучки 10 шт/кв.м.

Сорт фанеры С ( IV) – самый низкий по цене и качеству. Чаще всего его применяют для строительных работ, где внешняя составляющая не имеет значения. Этот сорт фанеры не имеет строгих критериев, допускается даже починка трещин и отверстий с помощью вставок.

Сучки допускаются без ограничений.

Сорт не влияет на размер листа фанеры, поэтому вы не ограничены в своем выборе и предпочтениях. Вы можете купить фанеру необходимого вам размера и подходящего качества. Однако обращайте внимание на верно указанную маркировку. Если обозначения на вашей фанере отличаются от указанных нами выше, значит, она не соответствует ГОСТу. Остерегайтесь подделок.

fanera-trade.com

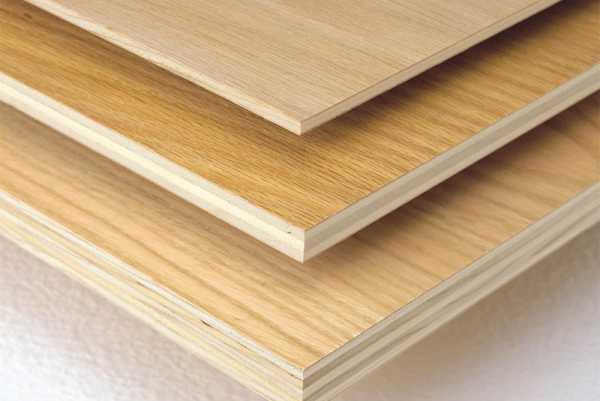

Фанера — виды, сорта и их характеристики. Применение фанеры в строительстве.

В зависимости от эксплуатационного назначения фанеру подразделяют на группы:

    Фанера общего назначения
    Строительная фанера
    Мебельная фанера
    Декоративная фанера
    Бакелизированная фанера
    Авиационная фанера
    Плиты фанерные
    Ламинированная фанера

Фанера общего назначения. Это древесный слоистый материал, состоящий из склеенных между собой трех и более листов лущеного шпона с взаимно перпендикулярным расположением волокон древесины в смежных слоях. Для склеивания фанеры может применяться шпон лиственных и хвойных пород, причем считается, что лист фанеры изготовлен из тех пород древесины, из которых изготовлены его наружные слои. К фанере общего назначения не предъявляют специальных требований. Свойства этой фанеры соответствуют ГОСТ 3916.1-96 «Фанера общего назначения с наружными слоями из шпона лиственных пород» и ГОСТ 3916.2-96 «Фанера общего назначения с наружными слоями шпона из шпона хвойных пород».

В зависимости от применяемого клея фанера разделяется на две марки: «ФСФ» – фанера повышенной водостойкости, склеенная фенолформальдегидными клеями и «ФК» – фанера водостойкая (влагостойкая фанера), склеенная карбамидоформальдегидными клеями.

Независимо от породы древесины, используемой для изготовления фанеры, она делится на сорта в соответствии с сортами наружных (лицевого и оборотного) слоев шпона. При обозначении сорта фанеры указывают сначала сорт лицевого слоя, а затем оборотного. Возможные сорта фанеры из древесины лиственных пород: Е/Е, I/I, II/II, III/III, IV/IV, Е/I, I/II, II/III, III/IV, Е/II, I/III, II/IV, Е/III, I/IV. Для обозначения сорта фанеры из шпона хвойных пород к обозначению сорта шпона добавляется буква х, например, Ех/Iх. По степени механической обработки поверхности фанеру подразделяют на нешлифованную (НШ), шлифованную с одной стороны (Ш1), и с двух сторон (Ш2). Влажность фанеры должна быть 5–10%.

По формату фанера подразделяется на следующие виды: 1525Х1525 мм (60 дюймов) – это так называемая российская фанера, т.к. такая фанера традиционно производилась в СССР и производится в России до сих пор. В соответствии с ГОСТом один из размеров такой фанеры может уменьшаться до размера 1270мм (50 дюймов).

Одним из ведущих производителей фанеры стран Европы является Финляндия, которая производит фанеру форматом 2440Х1220 мм. Поэтому очень часто такую фанеру называют финской, хотя производство такой фанеры было начато на Пермском фанерном комбинате с 70-х годов 20 века. Часто фанеру такого формата называют «большеформатной».

Кроме того, в России производится фанера со следующими форматами: 1830Х1525 мм и 3050 мм Х 1525 мм, фанера с такими форматами также относится к большеформатной фанере. В группе большеформатной фанеры иногда выделяют подгруппы:

продольная фанера – это такая фанера, в которой направления волокон древесины наружных листов шпона совпадает с длиной стороной листа фанеры;
поперечная фанера – когда направление волокон совпадает с короткой стороной листа фанеры, (такое разделение является важным, т.к. оно влияет на некоторые физико-механические свойства листа фанеры, особенно у тонкой фанеры).

Характерный признак строительной фанеры – большая толщина.
Мебельная фанера отличается высоким качеством поверхности
При изготовлении декоративной фанеры применяются синтетические смолы.
Бакелизированная фанера производится из листов березового шпона

Строительная фанера. Такой термин используют, когда подразумевают использование фанеры для строительных работ в качестве конструкционного материала (полы, стены, потолки, перегородки и т.д.), а также в качестве опалубки в домостроении. В связи с этим к такой фанере высоких требований к качеству поверхности (сортности), а тем более к шлифованию поверхности фанеры не предъявляют. Основные сорта строительной фанеры – это сорта III и IV. Такую фанеру склеивают клеями на основе фенолформальдегидных клеев. Кроме того, строительная фанера – это фанера больших толщин, так, например, для опалубки рекомендуется фанера толщиной 18 и 21 мм.

Чаще всего для строительства используют хвойную или комбинированную фанеру, изготавливаемую из шпона толщиной более двух миллиметров, что приводит к снижению стоимости фанеры, но физико-механические свойства такой фанеры фактически не изменяются. Также к строительной фанере можно отнести ламинированную фанеру, которая используется только для многоразовой опалубки в монолитном строительстве.

Мебельная фанера. В отличие от строительной фанеры, к мебельной фанере предъявляются очень высокие требования: качество поверхности фанеры, формоустойчивость листа и качество склеивания.

К качеству поверхности фанеры относятся такие показатели, как дефекты и качество шлифования. Мебельная фанера может использоваться в качестве декоративной. При необходимости подчеркнуть текстуру или имитации других пород древесины, применяют крашение, а затем нанесение лака.

Декоративная фанера. Она представляет собой материал, склеенный из листов шпона и облицованный пленочными покрытиями, изготовленными на основе синтетических смол, в сочетании с декоративной бумагой или без нее, в процессе горячего прессования. Декоративная фанера подразделяется:
– по количеству облицованных сторон – на одностороннюю и двухстороннюю;
– по внешнему виду – на глянцевую и полуматовую;
– по виду облицовочного покрытия и смол, применяемым для из изготовления на следующие марки: ДФ-1, ДФ-2, ДФ-3, ДФ-4.

Декоративная фанера преимущественно применяется в строительстве, судостроении и мебельной промышленности.

Бакелизированная фанера. Такая фанера изготавливается из листов березового шпона, склеенных фенолоформальдегидными, преимущественно спирторастворимыми, смолами. Бакелизированную фанеру изготавливают при относительно высоком давлении с применением большого количества клея, поэтому она обладает высокой прочностью и формоустойчивостью. Плотность бакелизированной фанеры 1200 кг/м3 (т.е. такая фанера тонет в воде). Бакелизированную фанеру выпускают длиной 1500–7700 мм, шириной 1200–1550 мм. Довольно часто можно услышать, что такую фанеру называют морской или бакелитовой, что является синонимами бакелизированной фанеры.

Фанера березовая авиационная. Такое название березовая фанера получила потому, что она использовалась в самолетостроении, где основным требованием, предъявляемым к материалам, была высокая прочность при невысокой плотности. Авиационная фанера состоит из трех или более нечетных слоев относительно тонкого высококачественного лущенного березового шпона. Толщина авиационной фанеры должна быть минимальной (минимальная толщина трехслойной авиационной фанеры – 1 мм, причем склеивание слоев шпона происходит с использованием бакелитовых пленок или фенольных клеев). Такая фанера применяется при изготовлении легких летательных аппаратов, в производстве музыкальных инструментов и в других областях, когда требуются гарантированные конструкционные свойства. Фанера изготавливается длиной от 1000 до 1525 мм, шириной от 800 до 1525 с градацией 25 мм и предельным отклонением ± 4 мм.

Плиты фанерные. Фанерные плиты изготавливают из семи и более слоев шпона, склеенных синтетическими клеями на основе фенолформальдегидных и карбамидоформальдегидных смол. Фанерные плиты применяют в сельхозмашиностроении, производстве спортинвентаря и других специальных конструкциях, где требуется хорошее гнутье в одном из направлений листа фанерной плиты. Марки, размеры и технические требования к фанерным плитам приведены в ГОСТе 8673 «Плиты фанерные. Технические условия».

Ламинированная фанера. Ламинированная поверхность фанеры создает высокую устойчивость к различным воздействиям внешней среды. Это свойство делает ламинированную фанеру незаменимой при производстве износостойких поверхностей (изготовление форм многоразовой бетонной опалубки и др.).

Преимущества ламинированной фанеры: исключительная износостойкость, быстрый монтаж и легкая обработка, влагостойкость и антикоррозийная стойкость, устойчивость к моющим и чистящим средствам, комбинирование с другими материалами, варианты гладкой и тесненной поверхности и возможность выбора цветов и прозрачности поверхности.

Внешний вид фанеры разных сортов

СОРТ I. Допускается не более трех пороков древесины или дефектов обработки, таких как:
– недостача шпона, дефекты кромок листа фанеры при шлифовании и обрезке не более 2 мм;
– булавочные, здоровые, сросшиеся, светлые и темные сучки, диаметром не более 15 мм, частично сросшиеся, выпадающие сучки, отверстия от них, червоточина диаметром не более 6 мм, в количестве 3 штук на 1 м2;
– покоробленность;
– трещины не более 200 мм длиной.

СОРТ II. Допускается не более шести пороков древесины или дефектов обработки, таких как:
– здоровые, сросшиеся, светлые и темные сучки, диаметром не более 25 мм;
– частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина диаметром не более 6 мм, в количестве 6 штук на 1 м2;
– трещины длиной не более 200 мм;
– нахлестка шпона в наружных слоях длиной не более 100 мм;
– недостача шпона на кромках длиной не более 4 мм;
– наличие клеевой ленты, просачивание клея, не более 2 %, царапины, вмятины, выровы волокон, не более 5 %;
– вставки из древесины.

СОРТ III. Допускается не более девяти пороков древесины или дефектов обработки, таких как:
– булавочные сучки, здоровые сучки, без ограничения диаметра, частично сросшиеся, несросшиеся, выпадающие, сучки, отверстия от них, червоточина диаметром не более 6 мм, в количестве 10 штук на 1 м2;
– разошедшиеся трещины длиной не более 300 мм или заделанные длиной до 600 мм;
– нахлестка шпона в наружных слоях длиной не более 200 мм;
– недостача шпона, дефекты кромок листа не более 200 мм;
– просачивание клея не более 5 %;
– вырыв волокон не более 15 %;
– зазор в соединениях допускаются шириной не более 2 мм;
– вставки древесины без ограничения.

СОРТ IV. Допускаются любое количество пороков и дефектов, без ограничения, таких как:
– частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина диаметром до 40 мм.

Марки фанеры: фк и фсф

По степени водостойкости клеевого соединения фанеру подразделяют на марки:
– фанера фсф – фанера повышенной водостойкости, склеивается клеем на основе фенол-формальдегидной смолы;
– фанера фк – фанера водостойкая (также называют – фанера влагостойкая), склеивается клеем на основе карбомидо-формальдегидной смолы.

Формат фанеры

Фанера бывает обычного формата и большеформатная. В производстве фанеры, в основном, освоены следующие типоразмеры листа фанеры, мм:

Толщина листа фанеры

Толщина фанеры, изготавливаемой заводами, в основном колеблется в диапазоне от 3 до 30 мм. Допускается также изготовление фанеры других толщин в соответствии с условиями конкретного договора или контракта.

Конструкция листа фанеры

По конструкции листа фанера и фанерная продукция может быть с взаимно-перпендикулярным и параллельным расположением волокон древесины в смежных слоях шпона, симметричная и несимметричная, из шпона одной породы и из различных пород.

Обработка поверхности фанеры

По степени механической обработки поверхности фанеру подразделяют на:
не шлифованную – НШ;
шлифованную с одной стороны – Ш1;
шлифованную с двух сторон – Ш2.

Порода древесины

Фанера считается изготовленной из той породы древесины, из которой изготовлены ее наружные слои. Для изготовления фанеры применяют шпон лиственных пород древесины (березы, ольхи, клена, ильма, бука, осины, тополя, липы и т.п.), а также шпон хвойных пород древесины (сосны, ели, пихты, лиственницы и кедра и т.п). Фанеру, изготовленную из древесины одной или различных пород, подразделяют соответственно на однородную и комбинированную.Толщина шпона, применяемого для наружных слоев фанеры, не должна превышать 3,5 мм, а внутренних слоев – 4.

kazap.ru

Какую фанеру выбрать?

Фанера

Если Вы занимаетесь изготовлением мебели или просто мастерите поделки из древесины не забывайте про фанеру. Хотите знать как отличить качественную фанеру, какую фанеру выбрать для изготовления мебели, знать о возможных дефектах фанеры? Хотите найти подходящий материал для шаблонов и приспособлений, для ящиков или каркасов? Тогда эта статья для Вас.

Обратите внимание на европейскую березовую фанеру, производимую в Прибалтике и Финляндии. Эти листовые материалы обладают высокой прочностью и жесткостью, практически не имеют дефектов, а их кромки выглядят не хуже, чем лицевая сторона.

Такая фанера делается из плотной, медленно растущей березовой древесины из лесов Финляндии, России и стран Балтии. Это светлая древесина, и на ней редко встречаются темные полосы. Кряжи разрезают на тонкий шпон (толщиной около 2 мм), а затем спрессовывают в многослойные листы. По сравнению с березовой фанерой из других стран, европейская фанера при той же толщине листа имеет почти вдвое больше слоев, что делает ее более жесткой, менее склонной к короблению и прочно удерживающей шурупы даже у края листа.

Кроме того, листы фанеры сделаны только из березового шпона, тогда как фанера, производимая в Северной Америке и Юго-Восточной Азии, делается из разных сортов древесины (обычно хвойных пород), а береза идет лишь на внешние слои.

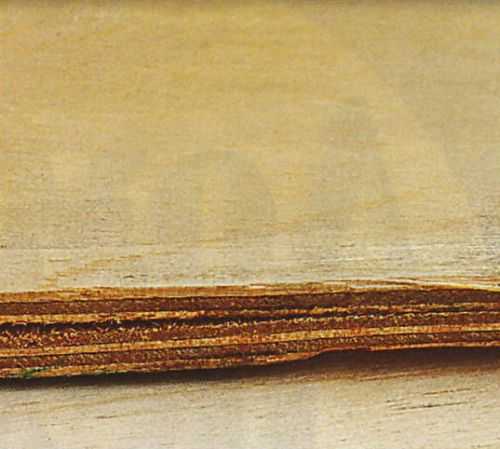

В европейской фанере практически нет непроклеенных мест, и вас вряд ли подстерегает неприятный сюрприз при распиливании листов. Кромки этой фанеры обрабатываются чисто и позволяют изготавливать такие соединения, как «ласточкин хвост». Meбельные ящики, в которых используются соединения «ласточкин хвост», сейчас все больше производят из европейской березовой фанеры.

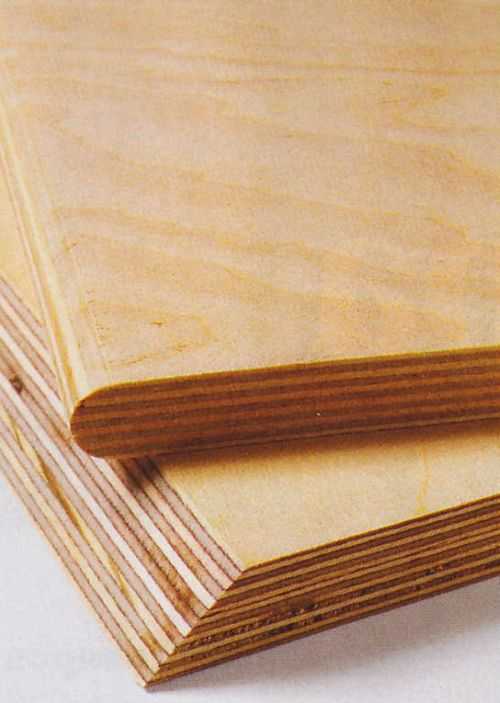

Лист европейской березовой фанеры толщиной 19 мм состоит из 13 слоев, а лист американской — всего из семи (пяти внутренних и двух наружных).

Особенности европейской фанеры

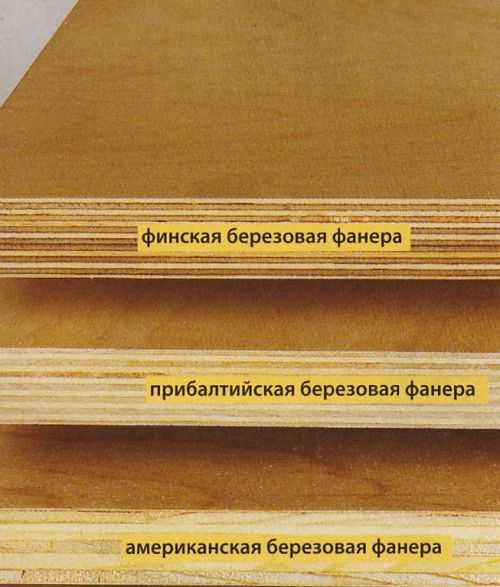

Хотя фанера из Финляндии и Прибалтики внешне выглядит одинаково, у этих материалов есть существенное различие: для соединения слоев финской фанеры применяется влагостойкий клей, что позволяет использовать ее для наружных работ. Финскую фанеру можно узнать по темным полоскам клея.

Высокое качество древесины, тонкие линии клея и плотная структура листов позволяют обрабатывать их машинными способами.

Фанера выпускается разных сортов, но для изготовления мебели следует выбирать листы высшего качества, сорта В-ВВ. Это означает, что лицевой слой (рубашка) сделан из одного куска шпона. На обратной стороне листа и на внутренних слоях могут быть плотно установленные заплаты. Снаружи листы отшлифованы, но могут иметь слегка шероховатую поверхность. Поэтому перед отделкой отшлифуйте их абразивами зернистостью до 220 единиц.

Заплаты на задней стороне листа вклеены практически без зазора, а их цвет подобран к окружающей поверхности

Как и любая березовая древесина, такая фанера впитывает жидкую морилку неравномерно. Поэтому перед окрашиванием обработайте поверхность кондиционером или используйте морилку-гель. При бесцветной отделке подобная проблема не возникает.

Фанера на российском рынке

Фанера представляет собой слоистую клееную конструкцию, состоящую из трех и более листов древесины с взаимно перпендикулярным расположением волокон в смежных слоях. Это придает ей повышенную прочность в различных направлениях, стабильность формы, что является несомненным преимуществом по сравнению с натуральной древесиной.

По эксплуатационному назначению фанеру разделяют на следующие виды:

фанера строительная;
фанера общего назначения;
фанера бакелизированная;
фанера ламинированная;
фанера мебельная;
фанера декоративная;
фанера авиационная и др.

Существует еще разделение фанеры по сортам, маркам, толщине, классу эмиссии, конструкции и формату листа, а также по типу обработки поверхности и породам древесины, из которых она сделана. Существуют пять сортов фанеры, которые в соответствии с разными ГОСТами обозначаются по-разному.

Сорт фанеры
ГОСТ 3916.1-96	ГОСТ 3916.1-89
Е	A
I	AB
II	B
III	BB
IV	C

Все это предполагает наличие огромного ассортимента готовой продукции, выпускаемой промышленностью, и не всегда продавцы могут квалифицированно ответить на вопросы покупателей об особенностях применения и дальнейшего поведения того или иного вида/сорта фанеры в тех или иных условиях. Однако если вы выбираете фанеру для какого-либо важного проекта, то предварительно все же следует выяснить, пригоден ли какой-то конкретный ее вид/сорт для ваших целей и условий.

На российском рынке фанеру подразделяют в зависимости от внешнего вида поверхности на сорта, по степени водостойкости клеевого соединения — на марки, по степени обработки поверхности — на шлифованную и нешлифованную.

Отличаются различные сорта в основном качеством шпона и количеством допустимых дефектов.

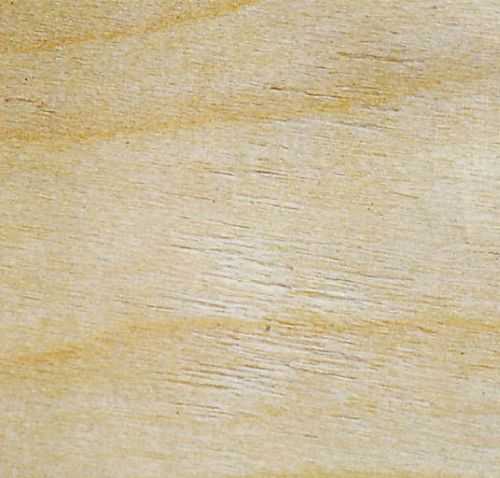

Сорт фанеры Е (А). Это элитная фанера, которая не имеет на поверхности листов видимых дефектов и пороков. Допускаются случайные дефекты в виде нарушений текстурного рисунка, однако наличие темных глазков на поверхности фанеры Е недопустимо. Не должно быть также сучков и отверстий от них, незначительных коричневых прожилок, червоточин и других дефектов. В розничной торговле фанера сорта Е практически не встречается, так как обычно ее используют для изготовления ламинированной фанеры.

Сорт фанеры I (АВ). Стандарт допускает максимальную длину покоробленное ™ или трещин шпона не более 20 см, а также не более трех таких дефектов, как недостача шпона, сучки здоровые или сросшиеся, отверстия от выпавших сучков, дефекты кромки листа не более 2 мм, а также червоточины диаметром не более 6 мм (до трех на 1 м²).

Сорт фанеры II (В). В листе фанеры допустимо наличие трещин до 20 см, вставок-заплат из древесины, царапин и вмятин, площадь которых не должна превышать 5% от общей площади фанерного листа. Допускаются просачивание клея площадью до 2% от площади листа фанеры и нахлест шпона во внешних слоях фанерного листа шириной не более 10 см. В соответствии со стандартом возможны не более шести следующих дефектов на одном фанерном листе: сучки (светлые, темные, здоровые и сросшиеся), отверстия от выпавших сучков, червоточины (не более шести на 1 м² при диаметре каждой из них не более 6 мм).

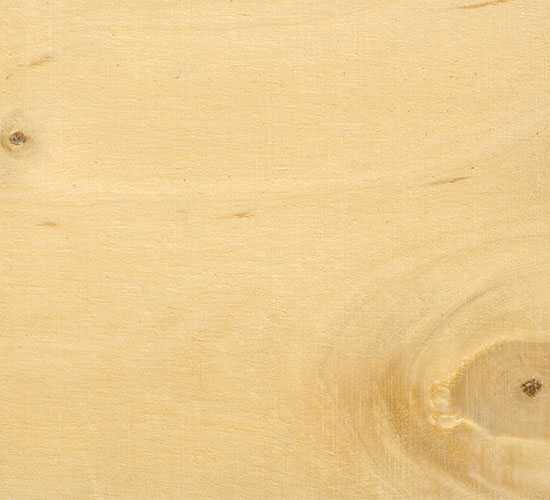

Сорт фанеры III (ВВ). В фанерном листе допустимы: булавочные, здоровые, частично сросшиеся и выпавшие сучки; до десяти червоточин на 1 м² (при диаметре каждой не более 6 мм). Общее количество таких дефектов должно быть не более девяти. Допускаются также вставки-заплаты, зазоры в стыках шпона (шириной не более 2 мм), просачивание клея общей площадью не более 5% от площади фанерного листа, недостача шпона, различные дефекты кромок (шириной не более 20 см), а также нахлест шпона (шириной не более 20 см).

Сорт фанеры IV (С). Фанерный лист самый низкокачественный из всех. В таком листе допускаются без ограничений частично сросшиеся и выпавшие сучки, червоточины диаметром до 40 мм, а также недостача шпона, дефекты кромок листа глубиной до 5 мм. При обозначении сорта фанерных листов учитываются сорта шпона лицевой и оборотной сторон. В России разные производители сорт фанеры обозначают либо буквами, либо римскими цифрами, например: АВ/В (I/II), В/В (П/11), В/ВВ (П/Ш), ВВ/ВВ (III/III), С/С (IV/IV).

В зависимости от степени водостойкости клеевого соединения выделяют следующие марки фанеры.

ФСФ — фанера повышенной водостойкости для внутреннего и наружного использования. Она изготавливается из березового, букового или соснового шпона с применением фенолформальдегидных смол, которые обуславливают такие качества материала, как водостойкость, механическая прочность и износоустойчивость. Но ФСФ имеет и недостатки. Смолы, используемые при склейке шпона, содержат довольно большую концентрацию токсичных фенольных соединений. Другой существенный недостаток — горючесть, причем продукты горения смол тоже довольно опасны для здоровья.

ФК (фанера + карбамидный клей). Фанера для внутреннего использования. Она менее водостойкая, чем ФСФ, а потому основная сфера ее применения — внутренняя отделка гаражей, домов, квартир. Ее также широко применяют при производстве мебели. ФК прекрасно подходит для возведения конструкций внутри помещений. Влагостойкая хвойная ФК высокоэкологична и практически не имеет запаха.

ФБ — бакелизированная водостойкая фанера, изготавливаемая из березового шпона. Березовая влагостойкая ФБ имеет достаточно высокую износостойкость, прочность и упругость. В качестве пропитки в ней используется бакелитовый лак. Она выдерживает большие перепады температуры, может долго находиться в воде. Ее активно используют при отделке зданий и конструкций, изготовлении опалубки, производстве таких масштабных конструкций, как яхты и суда.

По степени механической обработки поверхности фанеру подразделяют на:

НШ — нешлифованную ;
Ш 1 — шлифованную с одной стороны ;
Ш 2— шлифованную с двух сторон.

Основные дефекты фанеры

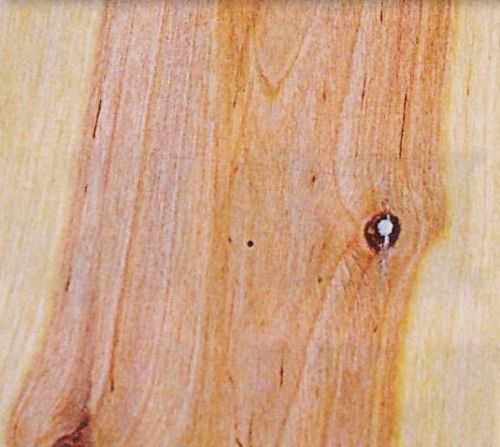

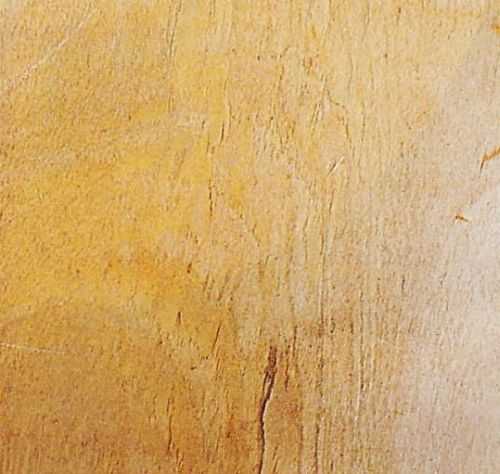

Изменение окраски шпона	Расслоение шпона

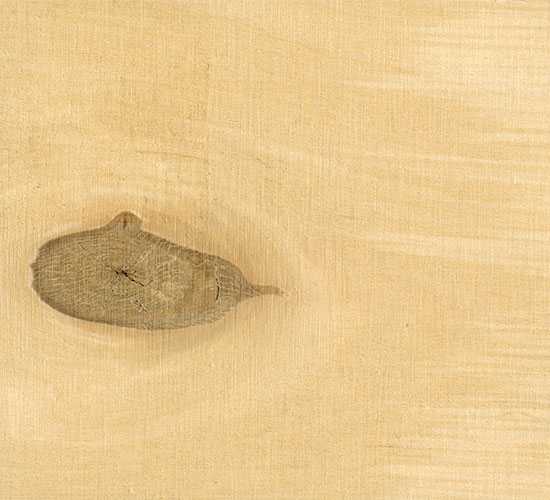

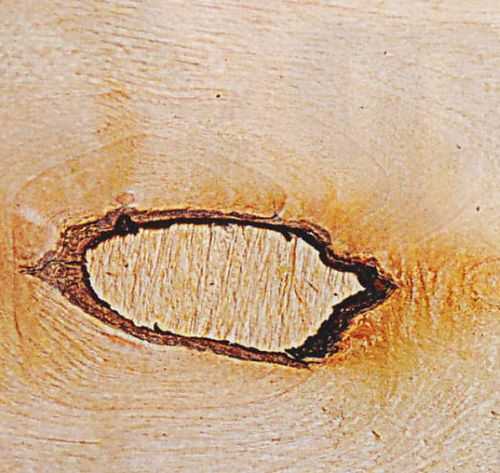

Выпадающие сучки	Коробление шпона

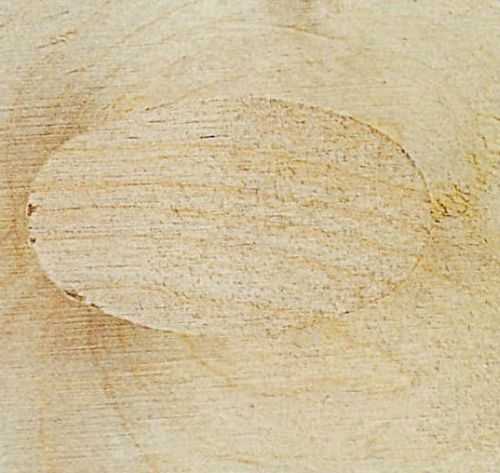

Заплатки	Царапины
Вмятины

Что бы еще почитать?

remstd.ru

виды и сорта. Основные особенности и различия

Фанера: виды и сорта. Основные особенности и различия

Фанера — это такая плита, которая состоит из шпона со склеенными таким образом листами, чтобы у симметричных слоев шпона направления волокон были под одинаковым углом.

Содержание

Разновидности фанеры — изучаем классификацию

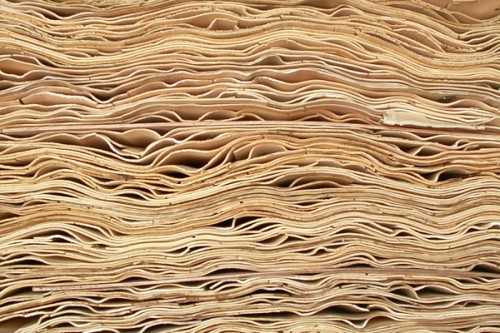

При изготовлении фанеры сначала формируют и склеивают центральный слой. Он может состоять из шпона дерева одной породы или из нескольких пород. Потом с двух его сторон симметрично складывают, а затем склеивают листы шпона.

То есть, фанера, облицованная шпоном, — это когда при производстве берут более двух листов шпона, имеющих поперечное расположение волокон, зачастую под прямым углом.

Фанерные листы бывают:

Столярные.
Березовая.
Влагостойкая.
Шлифованная.

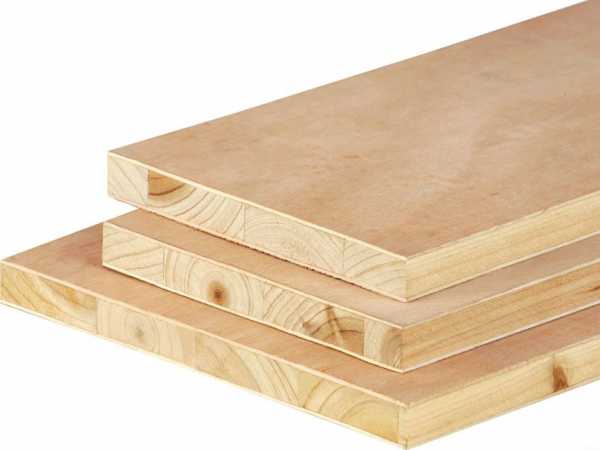

Столярные щиты

Столярные щиты — фанера, у которой центральный слой делается тверже и прочнее последующих слоев, представляющих собой узенькие полоски дерева. Полосы размещают впритык и склеивают между собой.

Комбинированная фанера — это когда используется в разных слоях различный материал. К примеру, центр делают из шпона древесины, а другие слои — из иного материала или наоборот. Использование материалов зависит от предназначения фанеры.

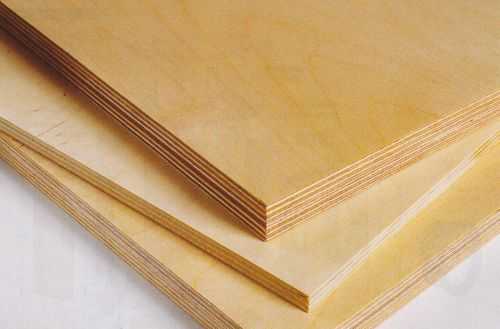

Березовая фанера

Понятно, что внешние слои березовой фанеры изготавливают из шпона березы. Этот вид фанеры используют на мебельных заводах, потому что мебель, сделанная из нее, прочная и обладает отличной цветовой палитрой.

Влагостойкая фанера

Этот вид фанеры имеет широкое применение в строительстве, вагоностроении и автомобилестроении. Иные стройматериалы не имеют и доли тех качеств и характеристик, которые имеет фанера водостойкая, из-за чего она так и ценится. Чтобы изготовить данную фанеру, склеивают между собой шпон хвойный и березовый. Подобное сырье легко обрабатывается, достаточно крепкое и имеет устойчивость к негативным воздействиям из вне. Помимо этого у влагостойкой фанеры небольшой вес, а это удобно при эксплуатации. Высокая устойчивость к влаге делает ее популярной среди тех, кто проводит строительные работы в экстремальных условиях.

Марка фанеры определяется степенью водостойкости клеевого слоя.

К данной группе относится три вида фанеры:

фанера ФК влагостойкая;
влагостойкие бакелизированная и бакелитовая фанеры ФБС;
фанера ФСФ с повышенной влагостойкостью.

Влагостойкая фанера (ФК), ее слои соединяются клеем, в который добавлена карбамидоформальдегидная смола. ФК применяют внутри помещений. ФК, фанеру влагостойкую, при изготовлении склеивают клеем из карбамидных смол, это наделяет ее средним уровнем влагостойкости и позволяет использовать ее исключительно при внутренней отделке, например, полов и перегородок. Еще ее применяют при производстве столярных конструкций и мебели. Очень важной в сфере мебельного производства ее сделала особая обработка, которая является достаточно ценной при изготовлении разнообразных наружных частей мебели. Данный вид фанеры получил применение и в производстве экологически чистой тары и разной упаковки.

Фанера, более устойчивая к влаге, ФСФ — кроме внутренних помещений применяется и снаружи. Слои объединяются клеем и фенолформальдегидной смолой.

ФСФ или фанера высокой влагостойкости производится методом склеивания синтетическим клеем с применением фенолформальдегидных смол некоторого количества листов шпона — березового и хвойного. Применение этого клея приводит к отличной влагостойкости, что позволяет использовать указанный вариант фанеры для работ наружных и для обустройства внутри помещений.

К тому же, ФСФ фанера очень прочная и почти не подвержена механическим повреждениям. Благодаря таким качествам, она получила широкое применение при производстве кровельных работ, изготовлении транспортных средств и упаковочных материалов, для рекламных щитов, ограждений и опалубки. По сортам наружного слоя ФСФ фанера бывает всех пяти сортов, включая элитный.

ФБС – самая водостойкая фанера, обладает большой устойчивостью не только к влаге, а и к агрессивной среде, поэтому такая фанера применяется в судо- и автомобилестроении. ФБС — бакелизированная фанера водостойкая из-за использования фенолформальдегидной смолы при ее создании получила высокие водостойкие характеристики.

Для работы внутри помещений применяются такие марки фанеры: ФБВ1 и ФБВ, которые признаны экологически более надежными. Процесс их производства отличен тем, что фанера обрабатывается не такой токсичной водорастворимой смолой, как другие виды.

Почти все виды фанеры относятся к влагостойким сортам. Но среди огромного количества самых различных типов фанеры имеется товарная группа, изделия которой в разной степени могут противостоять влажности.

Шлифованная фанера

У нешлифованной фанеры будет маркировка — НШ. Если поверхность фанеры отшлифовали с обеих сторон, то этот вид маркируется знаком Ш2, если с одной — Ш1.

Сорт фанеры определяют по ее внешнему виду и качеству наружных слоев шпона.

Различают сорта фанеры:

элитные;
первый сорт;
второй сорт;
третий сорт;
четвертый сорт.

Сорт и вид фанеры российских производителей

В зависимости от поверхности фанера подразделяется на сорта, от степени водостойкости делится на марки, по степени обработки поверхности различают шлифованную и нешлифованную, на классы эмиссии фанера делится по принципу экологической безопасности.

Для наружных слоев фанеры применяется, как правило, шпон деревьев лиственных пород — березы, бука, клена, ольхи и т.д. Для внутренних слоев берут шпон деревьев хвойных пород. Фанера считается изготовленной из той породы древесины, из которой сделаны наружные слои.

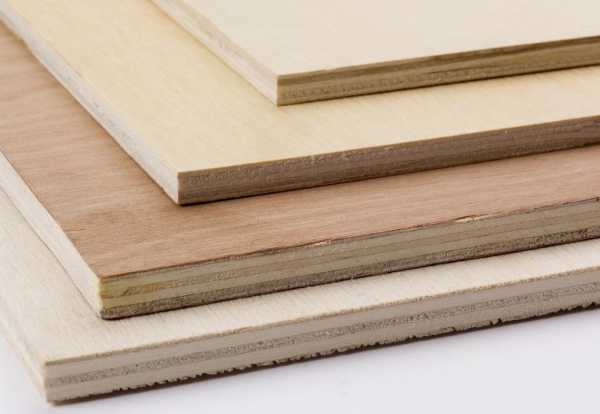

Фанеру по количеству видов использованной древесины различают однородную и комбинированную. Если слоев шпона — четное число, то два средних слоя будут с параллельным направлением волокон. Слои шпона, расположенные симметрично по толщине фанеры, всегда делают одной толщины и из древесины одной породы.

Толщина шпона, который применяется для наружных слоев, не должна превышать 3,5 мм, а для слоев внутренних не более 4 мм.

Основной критерий при формировании цены на фанеру — это её качество. Поэтому перед покупкой фанеры нужно определиться, в каких условиях будет использоваться фанера, а потом подобрать оптимальный вариант. Продажа почти всех видов фанеры должна производиться на специальных складах. Если фанера продается под открытом небом, а цена на нее низкая, то это должно вас насторожить.

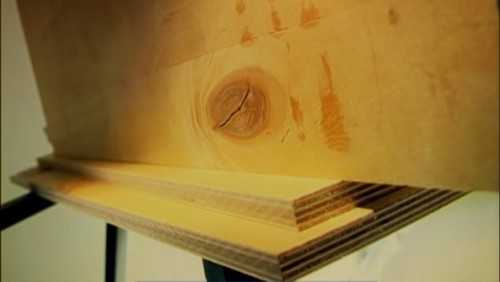

Видео сюжет расскажет, какая фанера лучше

Автор:

Равиль Салихов

КОММЕНТАРИИ: (0)

www.remonto5.ru

Классификация фанеры по сортам

Для любого изделия существуют определенные требования к внешнему виду, размеру. Для фанеры данные параметры определяются Государственными Стандартами, или ГОСТом. Существует два кластера фанеры: фанера общего назначения и фанера специального назначения. Согласно ГОСТ фанера подразделяется на сорта и на марки, а также по степени обработки фанеры. Сегодня мы поговорим о классификации по сортам фанеры общего назначения, которая определяется в соответствии с ГОСТ 3916.1-96 «Фанера общего назначения с наружными слоями из шпона лиственных пород» и ГОСТ 3916.2-96 «Фанера общего назначения с наружными слоями из шпона хвойных пород».

Сорт фанеры определяется качеством поверхности наружных слоев фанеры. Всего существует 5 сортов: 1 сорт, 2 сорт, 3 сорт, 4 сорт и, наконец, сорт Е (Элита). Стоит отметить, что сортность фанеры всегда определяется двумя значениями: сорт лицевого слоя и оборотного слоя. Так, например, выбирая фанеру, Вы можете встретить такие обозначения как Е/1, 2/3, 4/3 и другие. Для того, чтобы Вам было проще определить фанеру какого сорта купить для тех или иных целей, мы составили краткое описание внешнего вида фанеры разных сортов.

Сорт Е (Элита). Фанера сорта Е не предполагает наличия каких-либо видимых пороков древесного шпона и дефектов обработки, таких как масляные пятна, металлические вкрапления, вмятины, трещины и другие производственные дефекты. Также не допускается наличие червоточин, карманов, сучков (выпадающих, сросшихся и несросшихся), наличие коричневых прожилок. Допускается только незначительное отклонение в строении древесины. Фанера сорта Е в дальнейшем покрывается лаком или не покрывается никакими покрытиями.

Фанера 1 сорт. Фанера с минимальными дефектами. Допускаются булавочные сучки (круглые или овальные сучки маленького размера), выпадающие сучки, частично сросшиеся сучки, незначительные коричневые прожилки, несросшиеся сучки, отверстия в сучках. Для фанеры 1 сорта допустимо наличие 3 червоточин на 1м2, диаметр которых не должен превышать 6 мм. Также допускается наличие 5 здоровых сросшихся сучков на 1м2. Фанера 1 сорта часто используется для производства ламинированной фанеры и для декорирования помещений.

Фанера 2 сорт. Для фанеры 2 сорта допускается наличие незначительных дефектов, таких как сросшиеся и несросшиеся сучки, выпадающие сучки, наличие не более 10 здоровых сросшихся сучков диаметром до 25 мм на 1м2. Также допустимо наличие червоточин, диаметр которых не превышает 6 мм, причем их число не должно быть больше чем 6 штук на 1 квадратный метр. Дефекты на фанере 2 сорта как правило заделываются с помощью вставок из шпона. Фанера 2 сорта предназначена для покрытия лакокрасочными материалами.

Фанера 3 сорт. Для фанеры 3 сорта допускаются те же отклонения, что и для фанеры первого сорта и второго сорта. Червоточины не должны превышать 6 мм в диаметре, а их количество должно быть не более 10 штук на 1м2. Допустимо и наличие частично сросшихся сучков, несросшихся и выпадающих сучков, а также допускаются здоровые сросшиеся сучки ( без ограничения по количеству сучков на один квадратный метр). Фанера 3 сорта используется для изготовления внутренних конструкций (конструкций, скрытых от внешнего обзора) и для изготовления различной упаковки и тары.

Фанера 4 сорт. Фанера 4 сорта может иметь все производственные дефекты: масляные пятна, металлические вкрапления, просачивание клея, прошлифовка, вырыв волокон, волнистость и другие дефекты. А также частично сросшиеся сучки, выпадающие сучки, несросшиеся сучки, неограниченное количество червоточин, диаметр которых не превышает 40 мм, кармашки, отклонение в строении древесины. Несмотря на все производственные дефекты, фанера 4 сорта хорошо склеена и в дальнейшем может использоваться для изготовления прочной упаковки или тары, а также в строительстве, например для устройства пола или внутренних строительных конструкций.

www.baleksm.ru

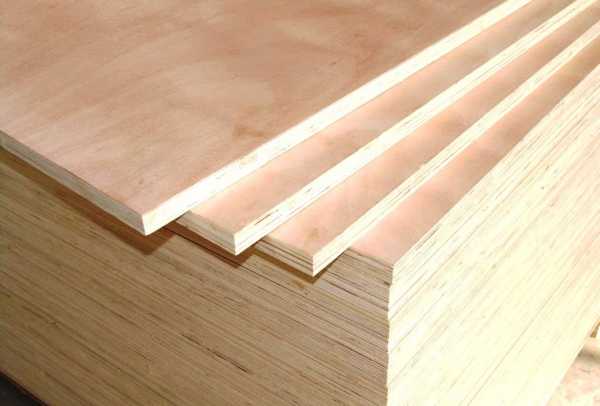

Виды и сорта фанеры, размеры и толщина листа мм

Что же такое фанера? Это вид строительного материала который создается путем склеивания разного количества листов древесного шпона. Она в нынешнее время является очень популярным материалом. Сфера её применения очень широка: от отделочных работ до использования в авиации, судостроении, изготовлении мебели, дверей и т.д.

Содержание статьи:

На данном этапе развития в мире существует очень много различных ее видов и сортов, которые отличаются по толщине, размерам и сырью, используемую в производстве. Об этом мы и хотим вам рассказать.

В основном фанеру делят на 2 вида:

березовая;
хвойная – из таких пород деревьев, как ель, сосна, пихта, кедр.

Вот плюсы и минусы березовой и хвойной фанеры. Также можно встретить материал из бука, дуба, лиственницы, липы, осины и клена.

Какие бывают сорта?

Этот параметр характеризуется несколькими категориями. Независимо от материала листов выделяют пять сортов. Самой лучшей по качеству (можно сказать безупречной) является элитная фанера (маркировка сорта – “Е”). На плоскости листов не допускается наличие трещин, червоточин и сучков. Используется в изготовлении мебели и отделочных работах, поскольку эстетичный внешний вид позволяет покрывать поверхность одним только лаком.

Затем идет І-й сорт, который уступает по качеству элитной фанере, но имеет меньшую цену. Фактически не содержит никаких дефектов (максимум 5 сучков или отверстий на 1 кв.м. диаметром не более 1,5 см). Подходит для изготовления:

ІІ-й сорт допускает наличие таких изъянов, как сучки (сросшиеся, частично сросшиеся, отверстия от них) до 3 шт. на 1 кв.м., червоточины (шириной максимум 0,6 см), также количеством до 3 шт. на 1 кв.м. и сучков до 2,5 см не более 10-ти на 1 кв.м. Фанера ІІІ-го сорта имеет те же изъяны на листе, что и ІІ-го, но уже большее количество. Возможна также починка листа. Используют ее, как правило, для изготовления упаковок и тары. Последним по качеству является ІV сорт. Для него допустимы любые дефекты. Сфера использования – упаковки и тара.

Дефекты обработки	I сорт	III сорт	IV сорт
1. Булавочные сучки	до 3 шт. на 1 кв.м.	+	+
2. Здоровые сросшиеся светлые и темные сучки	15 мм в диаметре, не более 5 шт. на 1 кв.м.	с трещинами до 1,5 мм	+
3. Частично сросшиеся, выпадающие сучки	6 мм, не более 5 шт. на 1 кв.м.	до 6 мм, до 10 шт. на 1 кв.м.	+
4. Сомкнутые трещины	200 мм длины, до 2 шт. на 1 м листа	+	+
5. Разошедшиеся трещины	—	до 30 мм длины и 3 мм ширины, максимум 2 шт.	до 10 мм ширины

*2 и 3 сорта аналогичны, для 2 сорта допускается меньше дефектов.

Видео о сборке фанеры ФК 1,5*1,5 3 сорт

Классификация по маркам

Разделение фанеры на марки осуществляется по влагостойкости.

ФБА

Самой не устойчивой к влаге является марка ФБА, для ее проклеивания используется альбуминоказеиновый клей. Преимуществом выступает её экологичность.

ФК

Более водостойкой является марка ФК, которую проклеивают с помощью карбомидного клея. Она подходит для помещений, для изготовления тары и мебели.

ФСФ

Сильной водостойкостью отличается сорт ФСФ, в процессе изготовления которой используют фенолформальдегидный (смолярный) клей. Неоспоримые преимущества этого вида: сопротивление воде, прочность и устойчивость к износу. Широко применяется в производстве.

ФСФ-ТВ

При построении пассажирских вагонов и в строительстве (гражданском и промышленном) используют огнеупорную марку ФСФ-ТВ – трудно горючий материал.

ФБ

Максимально прочной, используемой в агрессивных условиях при тропическом климате и в воде является бакелитовая фанера марки ФБ. Пропитка бакелитовым лаком и последующее склеивание делает ее неимоверно устойчивой к различным факторам.

БС

Поистине фантастической можно назвать авиационную фанеру марки БС, при пропитке которой используют бакелитовый клей. “С” означает спирторастворимая. Высочайшая прочность, эластичность, стойкость к агрессивным средам, полное сопротивление воде, невозможность гниения – это ее основные преимущества. Ранее применялась исключительно в судостроении и авиации.

БВ

Фактически аналогом предыдущей является марка БВ. Она обладает всеми позитивными характеристиками марки БС кроме влагостойкости (“В” означает водорастворимая), в силу использования для пропитки водорастворимого бакелитового клея.

Какой вид фанеры лучше?

Стандартные размеры листов

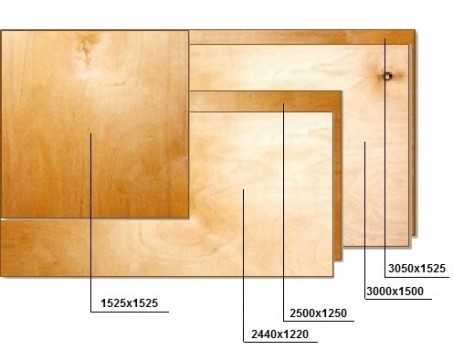

По данному параметру выделяют две категории. Первая – это стандартные размеры, к которым относят листы шириной 1525(1550), 1220мм и длиной 1525, 2440 и 2500 мм соответственно. Форма листа может быть прямоугольной либо квадратной.

Вторая категория – это нестандартные размеры (листы большого формата), длиной 2700, 2745, 3000, 3050, 3600, 3660 мм.

Толщина и количество слоев в листе

В соответствии с количеством слоев, фанеру классифицируют на несколько видов: трехслойная, пятислойная и многослойна. Это, в свою очередь, влияет и на толщину листа. Также в производстве встречается четырехслойная фанера. Слои шпона в ней склеивают так, что древесные волокна двух центральных слоев располагаются параллельно между собой и перпендикулярно к наружным слоям.

Толщина листов варьируется от 3 до 30 мм.

Номинальная толщина фанеры, мм	Количество слоев, лиственная	Количество слоев, хвойная
3	3	—
4	3	3
6.5	5	3
9	7	5
12	9	5
15	11	7
18	13	9
21	15	9
24	17	11
27	19	11
30	21	13

Шлифовка

По этому параметру материал делят на 3 категории: не шлифованная (НШ), шлифованная с 1-й стороны (Ш1) и шлифованная с 2-х сторон (Ш2).

Вот и все основные параметры и свойства по которым классифицируют фанеру. Надеемся, наша статья поможет вам при выборе фанеры.

knigastroitelya.ru

Описание сортов фанеры | Чем отличается элитная фанера от 1 сорта

Главная > Блог

Сегодня рынок древесных материалов, изготовленных не из массива, достаточно велик. Однако уже более 100 лет неизменной популярностью пользуется фанера — склеенные листы деревянного шпона. В качестве базовых пластин используют шпон из различных пород древесины – сосны, березы, ясеня, тополя и т.д.

Если раньше основным недостатком такого материала считалась расслаиваемость, то современные технологии, оборудование и клеи позволяют получать отличные лёгкие и крепкие листы. Их применяют в различных сферах – от изготовления мебели до строительства.

Что такое сорт фанеры

Чтобы правильно выбрать фанеру, потребителю необходимо понимать, какими показателями определяется ее качество. И важнейшим из них является сорт. Сортность показывает, есть ли на поверхность вспучивание, сучковатость, дефекты шпона, и если да, то в каком количестве.

Существование низших сортов не означает, что такие листы некачественные. Отличия в сортах фанеры предусматривают разную область применения и, конечно же, стоимость материала.

По сортам фанера разделяется по ГОСТ 3916. 1 -96. Наиболее уязвимым местом древесины, как таковой, является сучковатость. Именно она, прежде всего, влияет на сортность материала. Ранее существовало 4 сорта фанерных плит. В последнее десятилетие к ним добавился пятый, так называемый элитный, соответствующий даже не нашему, а европейскому стандарту. Все они обозначаются римскими (реже – арабскими) цифрами (кроме элитного, его маркируют литерой «Е»). В целом, описание сортов фанеры выглядит примерно так:

Е (элитный) сорт. В строении древесины возможны незначительные случайные отклонения. Однако темные глазки не должны присутствовать ни на поверхности плит, ни на поверхностях шпона. Выпадающие, полностью или даже частично сросшиеся сучки, равно как оставшиеся от них пустоты, червоточина, небольшие коричневые прожилки, здоровые сросшиеся сучки тоже не допустимы. Одним словом, элитная фанера – это материал, в котором исключается любые видимые (и скрытые) дефекты шпона. Часто производители (или потребители) покрывают его матовым, глянцевым или прозрачным лаком. Такой материал пригоден для изготовления ламинированной фанеры.

I сорт фанеры. В принципе, до возникновения на нашем рынке сорта Е, первый сорт был самым лучшим. В нём допускаются выпадающие, не сросшиеся и сросшиеся сучки. Но на 1 м2 их должно быть не более 3 штук, а максимальный диаметр отверстий не должен превышать 6 мм. Также на один квадрат площади разрешается присутствие 5 здоровых сучков, причем сросшихся, а их диаметр должен быть меньшим, чем 15 мм. В первом сорте возможно небольшое количество коричневых прожилков. Этот материал тоже покрывается лаком, и также используется при изготовлении ламинированной фанеры.

II сорт фанеры. К таким плитам менее жёсткие требования – количество не сросшихся и частично сросшихся, а также выпадающих сучков и червоточин на 1 м2не должно превышать 6 шт. (диаметр дефекта – до 6 мм). Кроме того, на аналогичной площади возможно присутствие до 10 здоровых сросшихся сучков с диаметром каждого до 25 мм. На поверхности листа допустима починка – открытые дефекты и сучки заделываются шпоновыми вставками. Этот материал покрывается непрозрачными лаками, красками и другими отделочными материалами.

III сорт фанеры. Здесь требования еще проще. Так, в III сорте допустимы сросшиеся (частично) и не сросшиеся, выпадающие сучки и отверстия, оставшиеся после них. Возможная червоточина не должна превышать 6 мм (10 шт./м2). А вот количество здоровых сросшихся сучков не ограничено. Такой материал используется для изготовления упаковки, тары и для ограждения различных конструкций.

IV сорт фанеры. Поскольку данный сорт является самым низшим, в нем допустимы любые дефекты плит. Но это не означает, что качество склейки может быть каким угодно – для адгезии клея и шпона ГОСТ не дает послаблений – схватывание между ними должно быть безупречным и абсолютным. Да и диаметр червоточин не должен превышать 40 мм. А вот количество сросшихся, выпадающих, не сросшихся сучков – неограниченно. Такую фанеру используют для изготовления прочной упаковки и тары.

Если, выбирая фанеру, вы увидите дефекты, превышающие названные в IV сорте, знайте — такой материал – неликвид, т.е. БРАК!

Дефекты обработки	I сорт	III сорт	IV сорт
1. Булавочные сучки	до 3 шт. на 1 кв.м.	+	+
2. Здоровые сросшиеся светлые и темные сучки	15 мм в диаметре, не более 5 шт. на 1 кв.м.	с трещинами до 1,5 мм	+
3. Частично сросшиеся, выпадающие сучки	6 мм, не более 5 шт. на 1 кв.м.	до 6 мм, до 10 шт. на 1 кв.м.	+
4. Сомкнутые трещины	200 мм длины, до 2 шт. на 1 м листа	+	+
5. Разошедшиеся трещины	—	до 30 мм длины и 3 мм ширины, максимум 2 шт.	до 10 мм ширины
