Фанера сорт высший – ФСФ, ФК, ВВС, ламинированная, мебельная, видео-инструкция по монтажу своими руками, описание, отличия, какой лучше для пола, классификация, фото и цена

Содержание

Сорта фанеры — краткое описание и образцы фанеры всех сортов

Деление фанеры по сортам происходит в соответствии с требованиями ГОСТ № 3916.1–96. Сортность фанеры устанавливается согласно количеству брака на поверхности фанеры. Имеются в виду следы сучков, которые являются наиболее уязвимыми местами в любой древесине.

Всего существует 5 сортов фанеры:

  • Е (Элитный) сорт фанеры: без видимых дефектов и пороков. Допускаются незначительное отклонение в строении древесины, случайного характера, кроме темных глазков. Не допускаются: частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина, здоровые сросшиеся сучки, незначительные коричневые прожилки и др. Такая фанера может покрываться лаком. Фанера сорта Е используется для изготовления ламинированной фанеры.
  • 1 сорт: фанера 1 сорта практически не имеет дефектов, допускаются частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина диаметром не более 6 мм.в количестве 3 шт. на 1 м², допускается также не более 5 здоровых сросшихся сучков на 1 м² диаметром до 15 мм. и незначительные коричневые прожилки. Такая фанера может покрываться лаком. Фанера I сорта используется для изготовления ламинированной фанеры.
  • 2 сорт: в фанере 2 сорта допускаются частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина диаметром не более 6 мм.в количестве 6 шт. на 1 м², допускается также не более 10 здоровых сросшихся сучков на 1 м² диаметром до 25 мм, допускается починка поверхности листа. Сучки и открытые дефекты заделываются вставками из шпона. Такая фанера покрывается различными отделочными материалами и красками.
  • 3 сорт: в 3 сорте фанеры допускаются частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина диаметром не более 6 мм.в количестве 10 шт. на 1 м² поверхности листа, допускается также здоровые сросшиеся сучки без ограничения количества. Применяется для изготовления скрытых от внешнего обзора конструкций, изготовления тары и упаковки.
  • 4 сорт: в фанере 4 сорта допускаются любые производственные дефекты. Частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина допускаются в неограниченном количестве диаметром не более 40 мм, гарантируется только хорошая склейка. Применяется для изготовления прочной тары и упаковки.

Далее идёт не сортовая фанера — неликвид (брак).

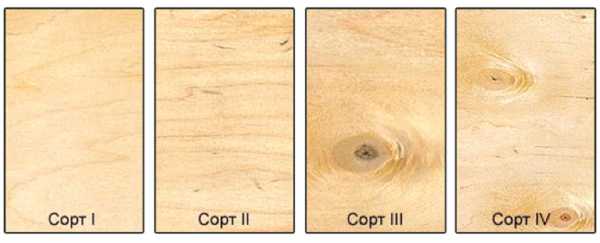

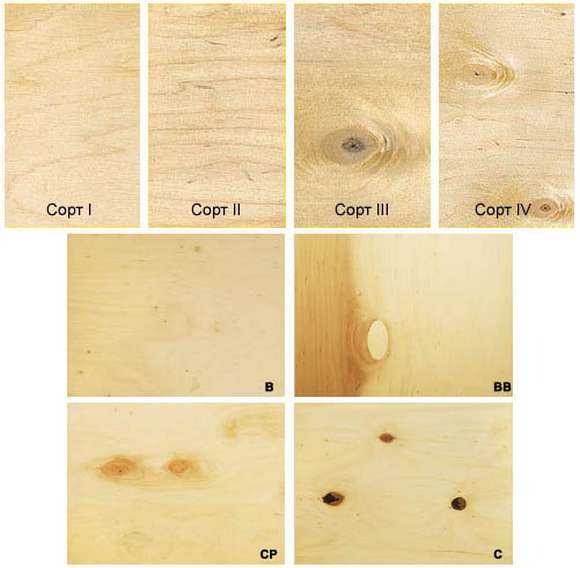

Примеры поверхности фанеры разных сортов:

    Образец фанеры сорта Э       Образец фанеры сорта 1      Образец фанеры сорта 2       Образец фанеры сорта 3       Образец фанеры сорта 4

Вывод: Самый высокий сорт фанеры — Э (элит) — он встречается крайне редко и стоит сравнительно дорого. На рынке в основном представлена фанера сортов от 1 до 4. 1-ый сорт самый высокий, 4-ый — самый низкий. Чем выше сорт фанеры, тем лучше качество её поверхности.

Указание сорта в маркировке фанеры

Cортность пишется после размера фанеры римскими либо арабскими цифрами. Стороны листа могут быть одного сорта, а могут быть и разного.

Пример обозначения:

  • «Фанера ФК 1525×1525×9 мм, 4/4» — расшифровывается как: фанера ФК – фанера марки ФК, т.е. влагостойкая; 1525×1525×9 мм.– размер листа: длина 1525мм, ширина 1525мм, толщина 9мм; 4/4 – сорт 4/4,т.е. обе стороны листа одного сорта (в данном случае – 4-ого сорта)
  • «Фанера ФК 1525×1525×9 мм, 2/4, ш.2» — Разница по сравнению с первым вариантом: 2/4 – сорт 2/4, т.е. одна сторона – 2-ого сорта 2, другая – 4-ого сорта; шл.2 – т.е. шлифованная с двух сторон.

Основные «ходовые» сорта: 1/2, 2/2, 2/3, 2/4, 3/4, 4/4.
Сорт 4/4 не бывает шлифованным, тогда как все остальные сорта – все шлифованные с двух сторон.

www.mosstroyles.ru

Сорта фанеры, размеры листа, виды и типы марок

Фанера используется в самых разных сферах – от производства дверей и предметов мебели до авиационной промышленности и кораблестроения. Существуют разные сорта и виды фанеры, каждый из которых имеет определенное предназначение. После прочтения данной статьи вы будете иметь полное представление обо всех предлагаемых современным строительным рынком фанерных плитах.

Марки фанеры – классификация по типу клеящего состава

Эксплуатационные свойства фанеры во многом зависят от используемого для склеивания листов вещества. Качество пропитки влияет на показатели влагостойкости и экологичности фанеры, а также ее способность противостоять температурным колебаниям, влажности и другим внешним воздействиям. На основании применяемых в производстве клеящих компонентов различают множество марок фанеры.

Фанера ФБА

ФБА – наименее устойчивый к влажной среде материал. Однако использование альбуминоказеинового клея делает его абсолютно безопасным с экологической точки зрения. Такая фанера подходит исключительно для помещений с низким уровнем влажности. В частности, она нашла свое применение в производстве предметов мебели, а также используется для создания всевозможных декоративных элементов интерьера.

Фанера ФК

ФК – материал, обладающий достаточно низкими показателями влагостойкости. Функцию связующего вещества в данном случае выполняет карбамидный клей, не выделяющий вредных веществ, что позволяет использовать данный тип фанеры для отделочных работ внутри жилых помещений. При этом допускается умеренный уровень влажности.

Фанера ФКМ

ФКМ – листы шпона, соединенные между собой с помощью меламинового клея. По степени влагостойкости материал имеет средние показатели.

Фанера ФСФ

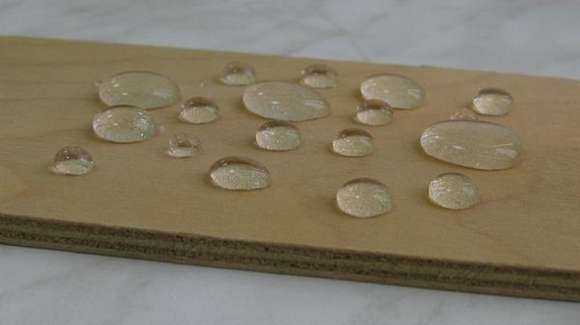

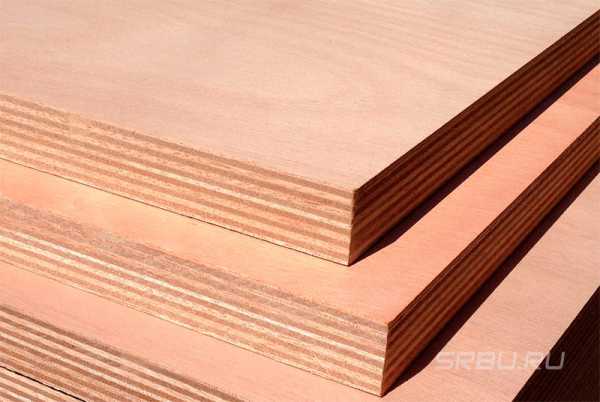

ФСФ – особо прочные древесные плиты, слои которых пропитаны фенолформальдегидной смолой. Материал способен выдерживать значительные нагрузки и противостоять влаге. Однако количество содержащихся в клеящем составе токсинов позволяет использовать такую фанеру исключительно за пределами помещений. В частности, она идеально подходит для обшивки наружных стен в каркасном домостроении, возведения ограждающих конструкций, изготовления уличной мебели.

Фанера ФБ

ФБ – материал, в процессе производства которого применяется бакелитовый клей. Листы, пропитанные таким составом, отличаются повышенной влагостойкостью и способны выдерживать практически любые температурные режимы. Пропитка надежно защищает древесину от негативных воздействий окружающей среды, что позволяет использовать данный вид фанеры практически в любой сфере.

При этом плиты типа ФБ могут иметь характерные отличия, в зависимости от состава клеящего вещества и технологии проклейки, влияющей на их характеристики.

Материалы, обработанные спирторастворимыми пропитками, относятся к влагостойким и делятся на три вида:

  • ФБС – фанера наивысшего качества, каждый лист которой пропитан максимально тщательно;
  • ФБС1 – фанерные плиты, в процессе изготовления которых применяется метод промазывания листов шпона, за счет чего снижаются показатели качества материала;
  • ФБС1А – относящаяся к низшему классу бакелитовой фанеры, в производстве которой ограничивается количество наносимого спирторастворимого вещества, что предполагает обработку исключительно продольно расположенных листов.

Другая разновидность – фанера ФБВ, при изготовлении которой применяются водорастворимые клеевые составы.

Существует два вида такой фанеры:

  • Фанера, с обработанными методом промазывания внутренними слоями, но при этом пропитанными внешними листами.
  • Фанерные плиты с маркировкой ФБВ1, для всех слоев которых предполагается исключительно метод промазывания.

Сорта фанеры

На сегодняшний день нормами ГОСТа определены пять сортов фанеры, отличающихся по наличию тех или иных природных дефектов древесины или образовавшихся в процессе ее механической обработки.

Сорт Е

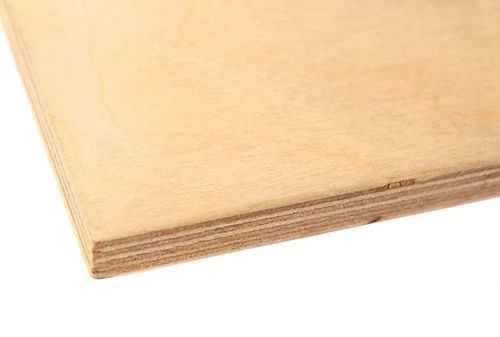

Сорт Е – высококачественный элитный материал, предназначенный, прежде всего, для чистовой отделки. Не допускается наличие каких-либо посторонних включений, а также всевозможных деформаций, за исключением незначительных отклонений в строении древесины, которые носят случайный характер. Допустимы булавочные сучки на хвойной фанере, но не более до 3 штук на 1 м

2. Эстетическое совершенство фанеры Е делает ее самой дорогостоящей из всех выпускаемых материалов.

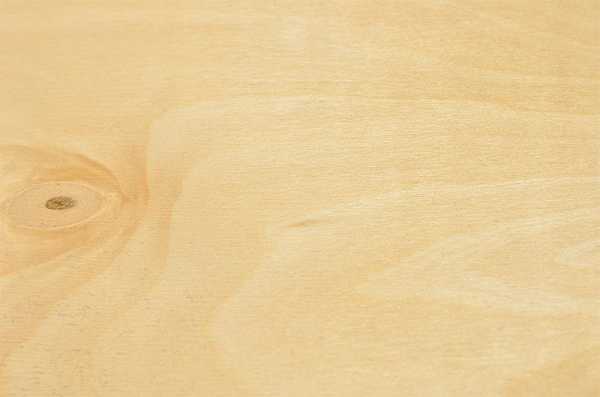

1 сорт

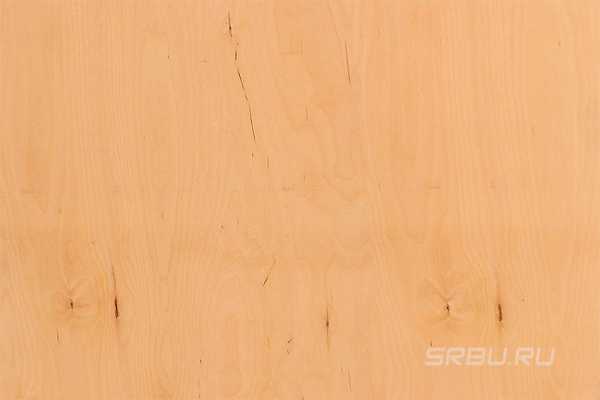

1 – сорт, для которого допустимы некоторые дефекты в виде сучков, светлой порости, ремонтные вставки для заделки сучков. Такие древесные плиты применяются как для внутренних, так и наружных отделочных работ.

2 сорт

2 – сорт фанеры, в которой могут присутствовать трещины до 20 см, а также допускается наличие небольших ремонтных вставок для заделки сучков, сучки и червоточины, светлые и темные порости. Допустимо просачивание клея на отдельных участках в пределах 2% от общей площади фанерного листа.

3 сорт

3 – сорт фанеры, во многом похож на второй сорт, но здесь снято ограничение на количество сомкнутых трещин и количество сучков хвойной фанеры. Максимально возможный диаметр сучков увеличен до 70 мм. В условиях чистовой отделки подобные дефекты можно скрыть при помощи специальных лакокрасочных составов.

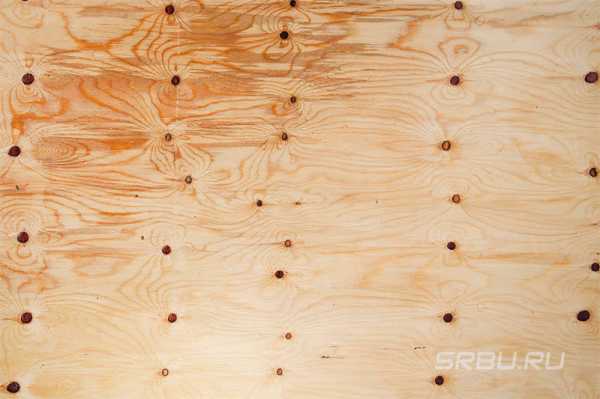

4 сорт

4 – сорт, к которому относятся самые низкокачественные и наиболее доступные по цене материалы. В производстве может использоваться древесина с многочисленными пороками, включая червоточины, а также несросшиеся выпадающие сучки. Допускаются неровности краев склеенных листов с отклонениями в пределах 0,5 мм. Основное предназначение такой фанеры – производство упаковочных материалов. Однако зачастую ее применяют для черновой отделки внутри помещений.

Фанера по типу лицевой поверхности

Одним из параметров, по которому классифицируется данный материал, является применяемая в производстве технология обработки наружных поверхностей фанеры. Исходя из данного критерия, выделяют несколько типов фанеры.

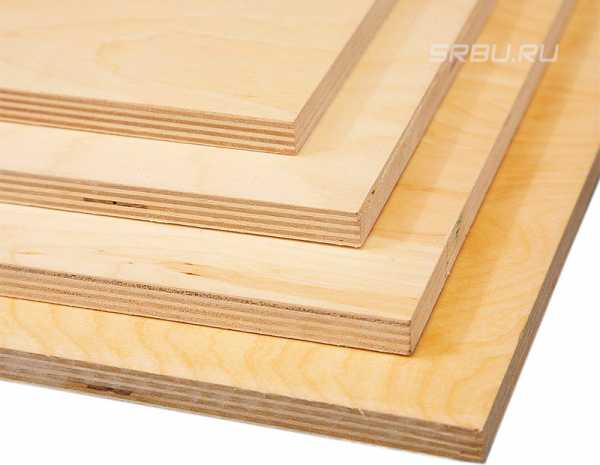

1. Нешлифованная (НШ) – внешняя поверхность шпона не подвергается дополнительной обработке, в результате чего имеет достаточно грубую структуру. Возрастает риск образования трещин. Преимущественно подобные материалы используются для черновых работ, где состояние поверхности плит не имеет принципиального значения.

2. Ш1 – шлифованная фанера, обработка которой выполняется с одной стороны. Практически не склонна к растрескиванию.

3. Ш2 – материал, подвергающийся шлифовке с двух сторон. Способность поглощать влагу сведена к минимуму. Как и в случаях, с фанерой Ш1, может использоваться для отделочных работ, а также при изготовлении декоративных изделий и отдельных конструктивных элементов предметов мебели.

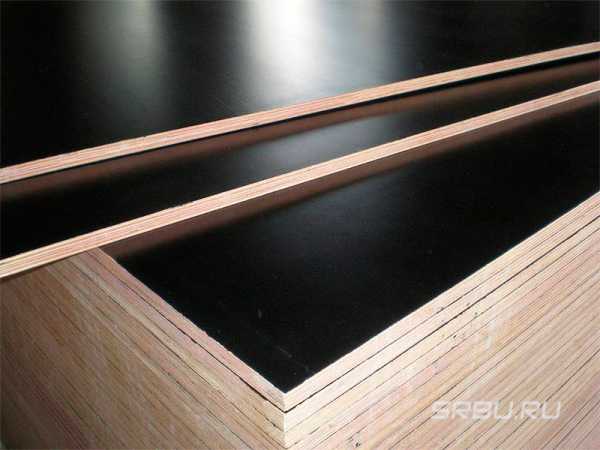

4. Ламинированные листы фанеры, для обработки которых применяются специальные смолы, содержащие в своем составе фенол и меламин. Также актуальным является нанесение на поверхность фанеры ПВХ-пленки. Таким образом, улучшаются показатели влагостойкости материала. Ламинирование позволяет продлить срок службы древесных плит. Кроме того, внешне поверхность выглядит достаточно эстетично. Такая фанера часто используется при обустройстве интерьеров.

Фанера по экологической безопасности

Поскольку при изготовлении древесных плит используется такое вещество как формальдегид, была разработана общепринятая шкала, определяющая уровень допустимой эмиссии формальдегида. По уровню эмиссии вредных веществ фанера может быть отнесена к классу E1 или классу E2.

Фанера класса E1

К классу Е1 относятся материалы, выделяющие не более 10 мг вредного вещества в расчете на 100 г сухой древесины. Такие показатели считаются допустимыми для применения фанеры в условиях жилого помещения.

Фанера класса E2

Плиты класса Е2 рекомендуется использовать только для наружных работ, так как уровень эмиссии может достигать 30 мг.

При этом некоторые недобросовестные производители зачастую указывают в аннотациях к своей продукции класс, который не соответствует действительности. Использовать такие материалы в определенных условиях – достаточно рискованно, поэтому желательно отдавать предпочтение проверенным производителям.

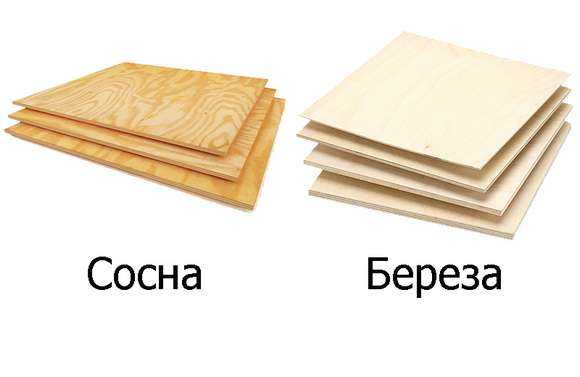

Разновидности фанеры по составу сырья

По составу сырья всю предлагаемую на сегодняшний день фанеру можно разделить на три категории.

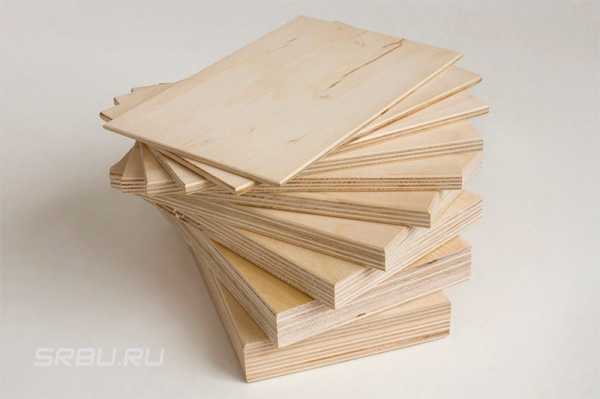

Фанера из лиственных пород

К лиственным породам древесины, из которых производятся листы фанеры, прежде всего, относится береза. Изготовленный на ее основе шпон отличается повышенной плотностью и однородностью структуры. При этом в сравнении с другими видами материалов показатели прочности выше в среднем на 20%. Единственным условным минусом березовой фанеры можно считать ее стоимость, которая выше чем у фанеры хвойных пород.

Плиты, изготовленные из лиственных пород, востребованы не только в частном строительстве. Подобные типы фанеры используют в качестве упаковочных элементов при транспортировке грузов, в области судо- и вагоностроения, а также в разных направлениях автомобильной промышленности.

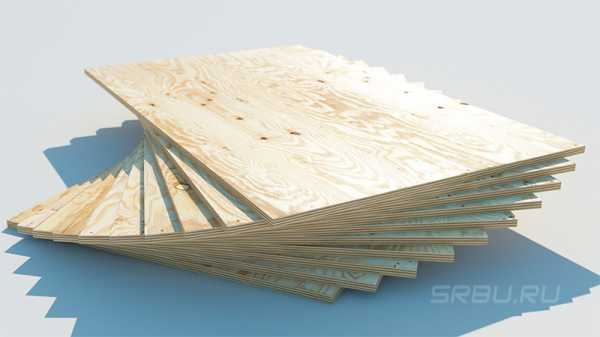

Фанера из хвойных пород

Древесина хвойных пород, как правило, обходится дешевле. Отечественные производители такой фанеры в основном используют сосну, имеющую высокие показатели прочности. Готовые изделия получаются достаточно легкими, а природный древесный рисунок добавляет им эстетической привлекательности. Благодаря наличию смолы естественного происхождения материал имеет более длительный эксплуатационный период. Хвойная фанера нашла свое применение в домостроении, а также активно используется при обустройстве интерьеров жилых помещений.

Комбинированная фанера

Комбинированные листы фанеры включают в себя одновременно лиственный и хвойный шпон древесины. Такое сочетание позволяет снизить стоимость изделий, практически без ущерба для их качества, поскольку технические характеристики максимально приближены к листам, изготовленным из березы. В основном такая фанера востребована в сфере мебельного производства.

Разновидности фанеры по назначению

Фанерные плиты применяются не только при строительстве зданий и внутренней отделке помещений. Сфера их применение значительно шире.

Мебельная фанера

Отличается износоустойчивостью, а также является экологически безопасной. В большинстве случаев это комбинированная фанера ФК, допустимая к использованию в условиях умеренной влажности.

Строительная фанера

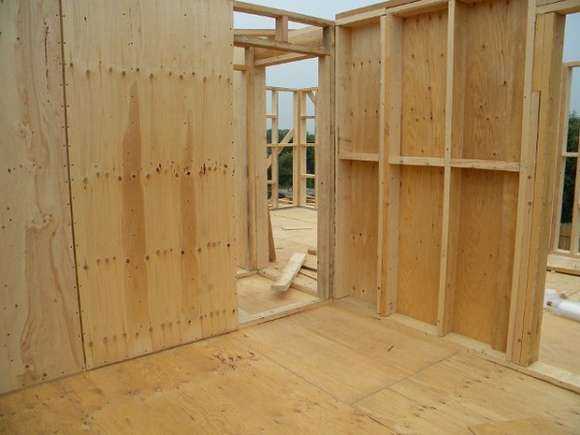

Плиты, изготовленные на основе березы, идеально подходят практически для всех видов черновой отделки.

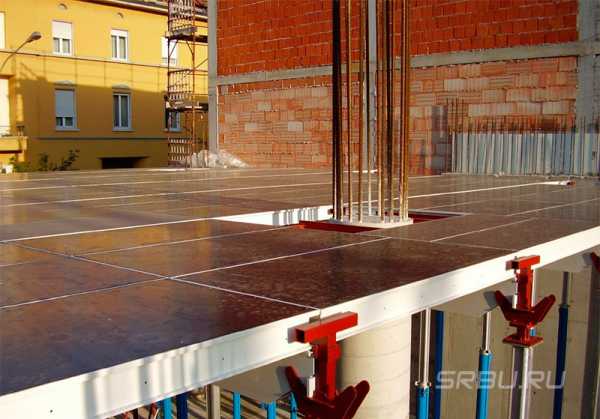

Опалубочная фанера

Благодаря повышенным показателям прочности и влагоустойчивости фанера марки ФБ способна находиться в условиях агрессивной среды.

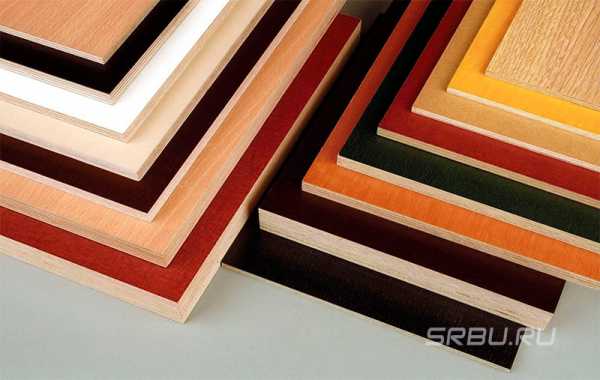

Декоративная фанера

В производстве фанеры, предназначенной для чистовой внутренней отделки, как правило, используют высококачественные сорта шпона. В данном случае предполагаются идеально ровные внешние поверхности наружных листов, на которых к тому же просматриваются фактурные узоры.

Автомобильная фанера

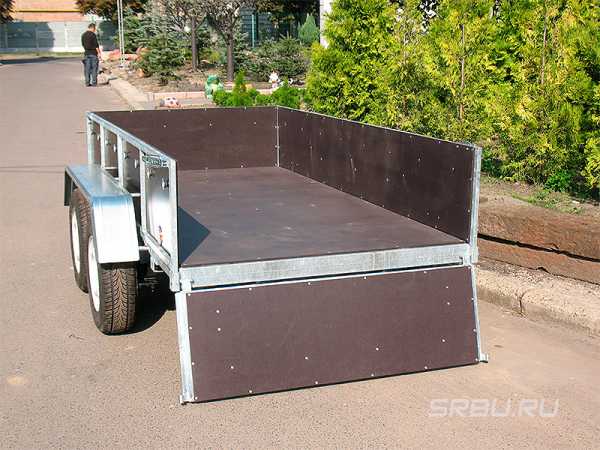

С помощью фанеры ФСФ обшивают кузовные элементы грузового автотранспорта. Плиты, как правило, имеют ламинированную, а иногда сетчато-ребристую внешнюю поверхность.

Корабельная фанера

В судостроении достаточно востребованы влагостойкие листы ФБ, в производстве которых используется бакелитовые клеящие составы.

Размеры фанерных листов

Стандартная ширина листов фанеры может составлять как 1220, так и 1525 мм. Минимальная длина при этом равна 1525 мм, а максимальная – достигает 2500 мм. Современные производители в основном предлагают плиты прямоугольной формы размером 2440х1220мм, а также квадратной, размеры листа фанеры для которых составляют 1525х1525мм. Исключением являются большеформатные изделия, для которых допустимая длина может достигать 3050 мм.

Стандартные размеры фанеры, мм.

1220х1220;
1525х1220;
1525х1525.

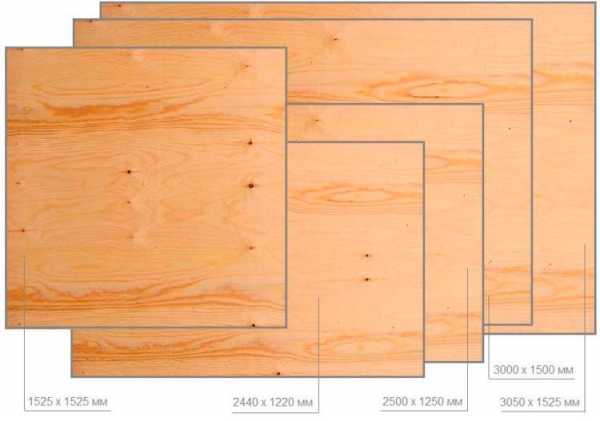

Большеформатные размеры фанеры, мм.

1830х1525;
2440х1220;
2500х1250;
3000х1500;
3050х1525.

Толщина фанеры зависит, прежде всего, от количества слоев. Согласно требованиям ГОСТа существуют регламентируемые минимум и максимум — от 3 до 30 мм. При этом существуют утвержденные нормы, позволяющие некоторым специализированным предприятиям изготавливать плиты толщиной от 1 мм.

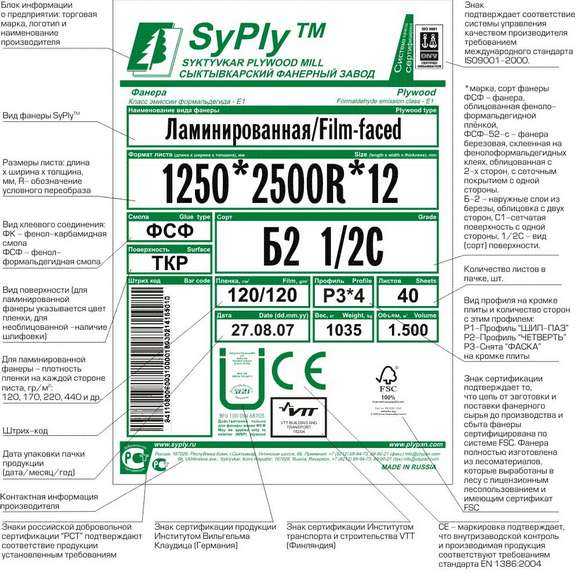

Маркировка фанеры

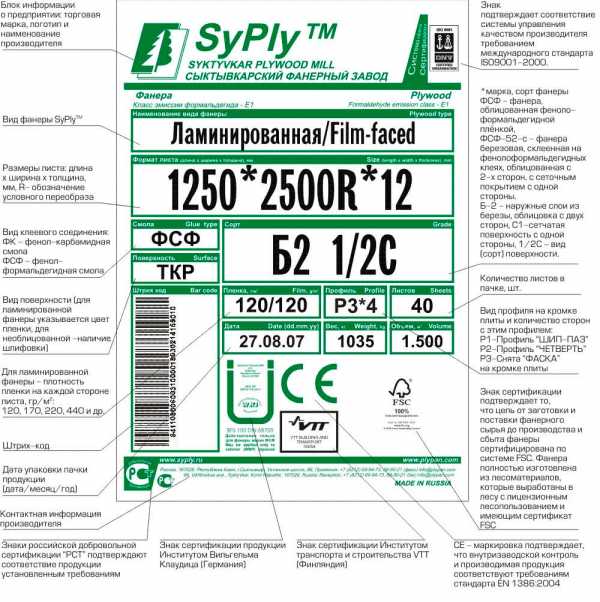

Каждый вид данной продукции имеет соответствующую регламенту ГОСТа маркировку, которая содержит следующую информацию:

  • Страна-изготовитель строительного материала.
  • Товарный знак производителя или название бренда.
  • Точное количество изделий в упаковке.

Кроме того, предусматривается условное обозначение фанерных плит, включающее в себя:

  • марку фанеры;
  • породу древесного материала;
  • сорт изделий;
  • класс эмиссии;
  • примененный в производстве метод обработки поверхности.

Зная обо всех перечисленных особенностях фанерных плит, можно с легкостью выбрать материал, полностью соответствующий конкретным потребностям.

Вам будет интересно

srbu.ru

Виды, марки и сорта фанеры

Все мы слышали слово «фанера», но далеко не все знают, что же это такое. В этой статье мы расскажем о том, каких сортов бывает фанера, какие бывают виды и марки этого материала. Она очень важна в самых различных областях промышленности, в результате своей высокой прочности.

5 сортов фанеры

Фанера бывает пяти сортов — Е, I, II, III, IV. Прежде чем отнести фанеру к одному из сортов специалисты оценивают приемлемый объем пороков материала, изъянов обработки, а также ее внешний вид. Сорт выражается двумя символами, первый из которых определяет класс лицевого слоя, а второй — оборотного. К примеру, E/II или II/III.

Е – это элитная категория, в которой отсутствуют видимые изъяны и прочие повреждения. Тем не менее, лесоматериал может содержать определенный незначительный брак. Совершенно недопустимо в этой категории присутствие выпадающих сучков и проделанных ими отверстий. Этот тип часто лакируют. Именно из него производят ламинированную фанеру.

I – данный класс фанеры тоже почти без изъянов. Но допустимо наличие сучков (выпадающих, частично сросшихся, не сросшихся) или проколов от них. Могут быть мелкие червоточины, диаметром до 6 мм, в количестве до 3х штук на каждый кв м. Эту фанеру также можно ламинировать.

II -в этом сорте могут присутствовать выпадающие сучки и отверстия. Количество червоточин в одном квадратном метре до 6 штук, а число здоровых сросшихся сучков (диаметр до 25 мм) – 10 штук. В этом материале допускается починка плоскости листа, в ходе которой сучки и прочие недостатки декорируются вставками шпона. Листы этой фанеры можно покрывать красками и лаками.

III – в этом материале допустимы выпадающие сучки и отверстия от них. Может присутствовать червоточина, диаметром до 6 мм, при количестве до 10 штук на каждый квадратный метр. В этом материале встречаются здоровые сросшиеся сучки, в неограниченном количестве. Область применения ограничена выпуском тары и упаковочных материалов, а также созданием конструкций, без наружного обзора.

IV – в этой фанере допустимы всякие производственные изъяны: сучки, проколы от них, число червоточин до 40 мм не ограничено. Данный материал отличается высокой прочностью, из него выпускают упаковочный материал.

Физико-механические показатели фанеры указаны в таблице

Наименование показателя Толщина, мм Марка Значение физико-механических показателей для фанеры с внутренними слоями из шпона пород древесины
Береза Ольха, бук, клен, ильм Сосна, лиственница, ель, пихта, кедр Липа, осина, тополь
1. Влажность, % 3-30 ФСФ, ФК 5-10
2. Предел прочности при скалывании по клеевому слою, МПа, не менее:
после кипячения в воде в течении 1 ч 3-30 ФСФ 1,5 1,2 1,0 0,6
после вымачивания в воде в течение 24 ч 3-30 ФК 1,5 1,0 1,0 0,6
3. предел прочности при статическом изгибе вдоль волокон наружных слоев, МПа, не менее   ФСФ 60 50 40 30
9-30 фк 55 45 35 25
4. Предел прочности при растяжении вдоль волокон, МПа, не менее   ФСФ 40,0
3-6,5 ФК 30,0
Примечание — Допускается березовая фанера с пределом прочности при скалывании по клеевому слою 1,2 МПа в соответствии с условиями договора (контракта)

Марки сорта фанеры

Для производства фанерованных листов используют разные клеевые составы. Возможные марки фанеры:

  • ФБА, является невлагостойкой. Ее склеивают натуральными альбуминоказеиновыми клеевыми составами. Она экологически чистая, но используется не часто, в результате низкой влагостойкости
  • ФК — склеивается карбамидным клеем. Она характеризуется средним показателем влагостойкости и применяется для внутренних строительных и интерьерных работ. Из нее производят упаковочный материал
  • ФСФ – склеивается смоляно-фенолформальдегидным клеем. Характеризуется высокой влагостойкостью, поэтому используется в наружных строительных работах, кровельных работах.

Сорта фанеры фсф

Влагостойкая фанера маркируется следующим образом: В, ВВ, СР, С.

Сорт В характеризуется высоким качеством поверхности. Такое качество позволяет осуществлять прозрачную и полупрозрачную обработку, лакирование и тонирование красителями. Этот класс предполагает наличие здоровых светлых сучков диаметром до 10 мм, а темных — до 6 мм. Несросшихся сучков и отверстий от них быть не должно. Коэффициент неправильности строения материала не превышает 10%.

Сорт ВВ можно подвергать обработке краской и полупрозрачными смесями. Качество изделия можно улучшить при помощи вставок из шпона. Возможно присутствие любого размера здоровых светлых сучков, а темных до 20 мм. Могут быть сомкнутые трещины в длину до 200 мм, а разомкнутые – в ширину до 2 мм. Суммарно недостатки должны колебаться в пределах 25% плоскости листа.

Сорт СР специалисты используют для облицовывания матовыми и пленочными покрытиями. Качество чуть хуже, чем сорт ВВ. Присутствуют здоровые светлые сучки, темные сучки до 1,5 мм. Размер ложного ядра, как и здорового изменения оттенка, не превышает 50% плоскости листа. Разрешаются двойные вставки шпона, склеенные на ребро.

Наиболее бюджетным является сорт С. Его используют, если сооружение из него играет второстепенную роль. Здесь могут присутствовать сучки, сросшиеся и несросшиеся, дыры от выпавших сучков, до 40 мм, разомкнутые трещины в ширину до 10 мм. Внутренние слои могут содержать недостаток шпона в ширину до 10 мм. Могут быть замазаны сучки, трещины до 60 мм. Лист имеет ложное ядро и бурые пятна, а также выемки и прошлифовку.

Сорт влагостойкой фанеры имеет свои плюсы, к которым относится:

  • эксплуатация в условиях влажности выше 80 %
  • повышенная прочность
  • легкость обработки
  • низкая цена
  • красивый внешний вид.

Из отрицательных качеств можно выделить:

  • высокую токсичность, вследствие технологии изготовления с использованием фенолов в составе клеевого материала
  • горючесть (составляющие клея сильно горючи).

Виды фанеры

Виды фанеры отличаются по породе сырья, из которого изготовили лист. Бывает:

  • лиственная (березовое, липовое, дубовое сырье). Отличается повышенной прочностью, износостойкостью и влагостойкостью
  • хвойная (сосновое, кедровое, пихтовое сырье). Она легче лиственной и устойчива к гниению
  • комбинированная (лиственное и хвойное сырье чередуется, а наружный слой – березовый).

Также фанера отличается по типу механической обработки поверхности. По этому критерию выделяют: нешлифованную, шлифованную с двух или одной стороны.

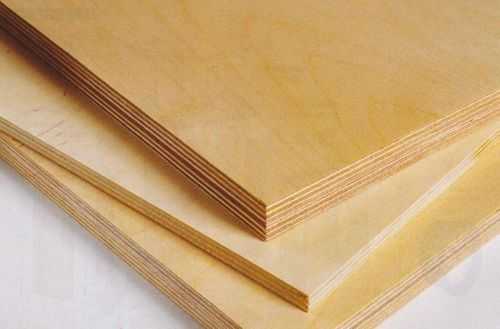

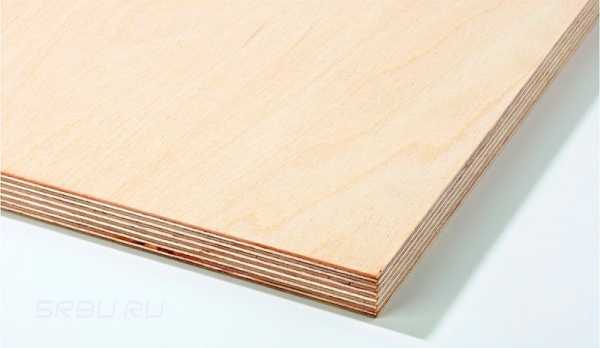

Сорта фанеры березовой

Фанера из березы характеризуется очень высокой прочностью и многослойной структурой. Материал, полученный из этого дерева, можно назвать наиболее популярным в отраслях промышленности, где необходимо придать изделию высокую прочность.

Березовая фанера бывает:

  • фанера ФК (влагостойкая)
  • фанера ФСФ (высокой влагостойкости)
  • шлифованная
  • нешлифованная.

Производят фанеру тремя основными методами. Первый метод состоит в распиле сырьевой базы на тонкие полосы (5мм). При этом используется лесоматериал ценных видов. Однако в результате больших затрат сырья фанера, изготовленная таким методом, почти не выпускается. Второй метод заключается в строгании шпона толщиной 3,5 мм. При этом отмечается довольно высокая производительность. И третий метод — производство лущеной фанеры. Она выпускается из шпона толщиной 1,2 — 1,9 мм, полученного при помощи лущения фанерного кряжа. Этот метод наиболее популярен.

Сорта ламинированной фанеры

По той причине, что шпон в ламинированной фанере покрыт ламинатом, в определении сорта принимаются во внимание лишь недостатки ламинирования, а также присутствующие на внешне стороне изъяны сырья. Первый сорт характеризуется идеальным внешним видом. Не должно быть отслоений пленки, шероховатостей после ремонта, пятен, выпуклостей и дыр, следов пресса, вздутий ламината.

Допускаются:

  • следы здоровых сучков
  • светлые пятна и полоски (до четверти поверхности)
  • налипшие кусочки пленки до 5 см 2 см
  • потеки краски до 10 мм
  • недостатки шпона во внутреннем слое до 10 мм и в глубину до 2мм
  • сколы до 5 мм.

В ламинированной фанере второго сорта может отсутствовать пленочное покрытие на площади до 1%. Могут быть накладки пленочного материала, следы изъянов во внутренних слоях, светлые пятна. Пятна и небольшие дыры могут присутствовать не более чем на 10% площади.

Допускаются:

  • царапины до 300 мм в длину
  • отпечатки плит пресса, при условии сохранения  целостности пленочного слоя
  • вздутие ламината до 100 мм
  • отсутствие шпона во внутренних слоях фанеры допускается в длину до 25 мм
  • сколы до размера 20 х 5 мм
  • шероховатости и потертости.

В ламинированной фанере третьего сорта возможен недостаток пленочного покрытия. Могут присутствовать изъяны древесины, куски пленки, налипшие на поверхность, светлые пятна и полосы, а также все недостатки, которые не разрешались в первом и втором сортах.

wood-prom.ru

Сорта фанеры | Классификация сортов фанеры

Сорта фанеры и их характеристики в настоящее время регламентируются ГОСТ 3916.1-96. Согласно ГОСТ предусматривается наличие пяти сортов. Основное различие сортов фанеры —  наличие и количество допустимых дефектов древесины, а также недостатки обработки.

Маркируется фанера в зависимости от сорта в виде двух обозначений разделенных наклонной чертой, например «II/IV» или «I/II», где цифры указывают сорта внешних шпонов фанеры. В первом случае одна сторона имеет второй сорт, а вторая – четвертый, во втором – первый и второй сорт соответственно. Сторона с более высоким сортом – лицевая, с более низким – оборотная.

Различаются сорта фанеры и по стоимости. Чем выше сорт фанеры – тем выше ее цена. При этом следует учитывать, что сорт Е – самый высокий, а четвертый – самый низкий. Также в настоящее время довольно часто можно встретить обозначение фанеры сорта 4/4 строительная. Нужно отметить что данная маркировка не имеет никакого отношения к ГОСТ, а значит, качество данной фанеры не регламентируется. Такая фанера в основном используется при проведении разовых неответственных работ. К примеру, в качестве разовой опалубки.

Именно поэтому при покупке фанеры сорта 4/4 следует уточнить, не является ли данная фанера строительной. Т.к. многие недобросовестные компании реализуют строительную фанеру под видом сорта 4/4. Особенно часто это происходит на строительных рынках. В противном случае есть вероятность купить некачественную фанеру.  Либо, как вариант, приобретать фанеру только у зарекомендованных поставщиков.

Классификация фанеры по сортам:

Сорт Е

В фанере сорта Е не допускается различные видимые пороки древесины, а также возможные дефекты обработки. Допускаются незначительные отклонения в строении древесины случайного характера, за исключением темных глазков.

Сорт I

Согласно ГОСТ, количество дефектов у первого сорта фанеры не может превышать трех.

Возможные дефекты первого сорта фанеры:

  • Булавочные сучки (до 3 шт на 1кв.м)

  • Здоровые сросшиеся сучки диаметром не более 15 мм (до 5 шт на 1кв.м)

  • Выпадающие сучки, отверстия от них диаметром не более 6 мм (до 3 шт на 1кв.м)

  • Сомкнутые трещины длиной не более 200 мм (до 2 шт на 1м)

  • Дефекты кромок листа шириной не более 2 мм

Сорт II

Второй сорт помимо возможных дефектов первого сорта также может допускать следующие дефекты в количестве не более 6:

  • Здоровое изменение окраски более 5% поверхности листа

  • Нахлестку шпона в наружных слоях длиной не более 100 мм

  • Просачивание клея не более 2% от площади листа

  • Вмятины, отпечатки, царапины

Сорт III

Третий сорт помимо возможных дефектов второго сорта также может допускать следующие дефекты в количестве не более 9:

  • Вставки из древесины, двойные вставки

  • Вырыв волокон не более 15% поверхности листа

  • Просачивание клея не более 5% от площади листа

  • Выпадающие сучки, отверстия от них диаметром не более 6 мм (до 10 шт на 1кв.м)

  • Разошедшиеся трещины длиной до 200 мм и шириной до 2 мм

Сорт IV

Четвертый сорт помимо возможных дефектов третьего сорта также может допускать следующие дефекты в неограниченном количестве:

  • Сросшиеся, выпадающие сучки, червоточины

  • Сомкнутые и разошедшиеся трещины

  • Царапины, вмятины, просачивание клея

  • Вырыв волокон, прошлифовка

  • Ворсистость, волнистость, рябь

Виды фанеры

Подбор нужного вида фанеры для различных работ.

Марки фанеры

Выбираем правильную марку фанеры по различным критериям.

Авиационная фанера

Авиационная фанера. Использование, производство и маркировка авиационной фанеры.

Сколько стоит фанера?

Стоимость фанеры в зависимости от ее характеристик. Выбор оптимальной фанеры для проведения определенных работ.

1 | 2

mosfanera.ru

Строительная фанера: марки, сорта, ГОСТы

+7 (495) 233-90-10Отдел продажи фанеры, ОСП, оргалита

Строительная фанера — сортность и маркировка листов

Как в строительстве, так и в плотницком деле фанера является очень популярным материалом. Существует множество разновидностей фанерных плит, и от того, правильно ли сделан выбор – будет зависеть качество, срок службы и функционал готового изделия.

Определяя пригодность фанеры для определённой задачи, следует в первую очередь уделить внимание на технические характеристики и нюансы маркировки, такие как: сортность, уровень влагостойкости, вид обработанной поверхности, толщину листов и т.д. Обращаем ваше внимание — что обозначения на маркировке фанеры отличаются между отечественными и импортными производителями. Чтобы подобрать фанеру под свои цели и задачи необходимо знать что обозначает маркировка листа фанеры.

Вся фанера разная — не только по толщине

О чём говорит сорт фанеры

Согласно ГОСТу 3916.1-96 фанера делится на 5 сортов. Это — элитный вид «слоистой древесины» (E) и сорта, которые задаются цифрами от I до IV. Можно встретить обозначения по устаревшему ГОСТу – A, B, AB, BB, C. Существую также сдвоенные цифровые обозначения сортности фанеры. Дело в том, что фанеру купить в Москве можно с двумя поверхностями разного качества, которые по внешним признакам будут относиться к разным сортам (2/3, 3/4). Кстати, более качественная сторона плиты считается лицевой.

Особенности каждого сорта фанеры

Элитной фанере E (A) не характерны в больших количествах видимые пороки и дефекты. Фанерные листы этого сорта обычно приобретаются под заказ, отличаются хорошей гладкостью поверхностей, характеризуются идеальными размерами. Материал отличается привлекательным внешним видом натуральной древесины и не требует какой-либо дополнительной обработки, кроме разве что лакирования. Элитная фанера обычно используется для декорирования эксклюзивных интерьеров и сборки выставочной мебели. Высокая прочность и влагостойкость фанеры E делает возможным её покупку для внешней отделки и внутренней обшивки дорогих плавательных средств.

На поверхности фанеры I сорта (AB) могут наблюдаться в незначительном количестве трещины, червоточины, сросшиеся сучки или даже отверстия от сучков. Поэтому данный материал менее качественный, чем элитный, но имеет отличные прочностные показатели, износостойкость и долговечность. Эстетичные внешне фанерные листы предназначены для финишных работ на улице, дизайнерской облицовки помещений и для создания мебели.

Фанере II сорта (B) характерны участки с неоднородным окрасом шпона и наличие на поверхности ремонтных вставок, небольших трещин. Изделия этого сорта «подделывают» чаще других, так как горе-производителям не составляет труда соответствовать положениям нормативных документов касательно внешнего вида шпона. Но они пренебрегают технологией сборки слоёв шпона и правилами сушки. Оригинальная продукция сорта B обладает прочностью, упругостью и отлично сохраняет форму. Ее широко используют для обшивки межкомнатных простенков и сборки разного вида полов.

Сорт фанеры III (BB) по сути являются изделиями II сорта, что не прошли из-за видимых дефектов и несоответствия прочим характеристикам. Для данного материала допустимы царапины, вырванные волокна, вставки и небольшие просачивания клея. По ГОСТу тут не допускается наличие вздутий и признаков расслаивания. Ее часто используют в строительстве для создания несущих оснований и черновых обшивок. Эта фанера пригождается при обшивке кузовов, при изготовлении ящиков, паллетов и прочих изделий. Перед применением фанера III сорта обычно обрабатывается пропиткой или краской, что позволяет повысить показатели стойкости к увлажнениям и улучшить внешний вид материала.

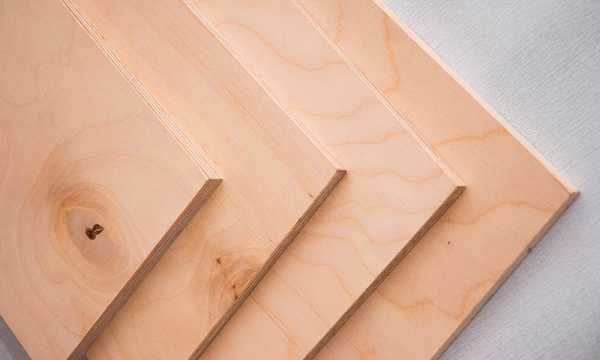

Внешний вид фанеры разных сортов

Фанера IV сорта (C) может иметь множество дефектов с изнаночной или лицевой стороны. Несмотря на эти недостатки, материал популярен во вспомогательных и черновых строительных работах. Он широко используется для производства сплошной обрешетки на крыше, опалубки для литья бетонов, для выравнивания поверхностей потолка и пола, обшивки фасадов хозяйственных построек и т.д. Низкая цена фанеры IV сорта делает ее незаменимой.

Обработка наружных поверхностей фанеры

Технология производства фанерных листов существенно влияет на её рабочие качества. Более дорогая фанера, не обязательно будет лучше. Понимание важных свойств материала и соотнесение этих данных с условиями эксплуатации фанеры позволит выделить продукцию с оптимальными характеристиками. Одним из таких нюансов является тип отработки наружного слоя шпона.

Различают нешлифованную фанеру (НШ), шлифованную (Ш1 и Ш2) и с ламинированием.

Нешлифованная фанера (НШ) обладает грубой поверхностью, которая имеет некоторую склонность к появлению трещин. Она предназначена для выполнения черновых работ, в которых не так принципиален вид материала. Фанера, шлифованная с 1 стороны (Ш1) и с 2 сторон (Ш2), отличается привлекательностью, отсутствием растрескивания. Но она также менее склонна к влагопоглощению. Шлифованные листы высокой сортности используют для лицевой отделки стен, потолочных конструкций и полов. А также их применяют для производства декоративных элементов и важных деталей каркасной мебели.

Влагостойкость фанеры

Ламинирование – самый технологичный способ реализации наружных слоев фанеры. Он предполагает обработку шпона смолами с содержанием фенола и меламина или покрытие фанеры ПВХ-пленкой. За счет этого фанерные листы становятся более влагостойкими, износостойкими и долговечными. Внешний консервирующий слой делает ламинированную фанеру экологически безопасной. Сочные цвета ламината, как и полупрозрачное покрытие различных оттенков – довольно красиво смотрятся.

Благодаря этим характеристикам ламинированная фанера подходит для строительства жилых домов. Из-за прочности и стабильности таких плит – они активно используются для изготовления многоразовой опалубки. А также сборки фургонов грузовых автомобилей и элементов плавсредств, создания качественных промышленных ограждений и детских игровых площадок.

Маркировка фанеры по типу вяжущего вещества

Как известно, любой фанерный лист состоит из склеенных воедино прослоек шпона. Вяжущие вещества используются самые разные, при этом они могут кардинально менять потребительские и рабочие свойства материала. Поэтому при выборе плит следует обратить внимание не столько на используемую породу древесины, сколько на вид клеевого вещества. Степень водостойкости, класс эмиссии вредных веществ, внешний вид – всё это может отличаться в зависимости от марки.

ФБА. В производстве листов используется пропитка альбуминовым составом, состоящим из натуральных жиров. За счет этого фанера является экологически безопасной. Недостаток материала — неустойчивость формы во влажной среде. Фанеру этой марки применяют для создания поделок домашние мастера, для производства украшений и декоративных предметов. Ещё она используется для производства мебели.

ФСФ. В роли клеевого компонента выступает фенолформальдегидная смола, придающая материалу повышенную прочность, водостойкость и упругость. Эти характеристики позволяют монтировать плиты данной марки на крыше, использовать их для обшивки стен каркасных домов на улице, для создания надежных ограждений, щитов для рекламы, навесов. Купить фанеру ФСФ есть смысл для изготовления опалубки. Из фанеры марки ФСФ изготавливают уличную мебель и обустраивают спортивные объекты.

ФБ. Бакелизированная фанера пропитана специальным бакелитовым лаковым составом. Она является наиболее влагостойкой, устойчивой к химическим воздействиям. Область применения материала довольно обширна — он используется для обустройства крыш, полов, перегородок, для обшивки поверхностей в складских или промышленных помещениях.

ФК. Роль связующего для шпона тут играет карбамидный клей. Он не обладает высокими показателями влагостойкости, но зато безопасен для людей и животных, так как не выделяет в воздух вредных летучих соединений. Этот стройматериал используется для отделки помещений разного предназначения, но с умеренным уровнем влажности.

Сырье для производства фанерных листов

Большое влияние на свойства фанеры оказывает тип материала, из которого произведен шпон. Наиболее часто используется шпон березы. Фанере, выполненной из этой древесины, характерна средняя твердость, она отлично поддается обработке, легко гнется. Листы материала хорошо прокрашиваются, имитируя ценные породы. Фанеру из березы используют для настила полов, создания монолитных конструкций, обшивки стен в помещении, отделки интерьера.

Древесине лиственных пород характерен светлый тон и не очень выразительна текстура годовых колец. Из сосны, ели изготавливается хвойная фанера, отличающаяся желтоватым оттенком, слегка «полосатой» текстурой и наличием смолистости.

Хвоя упруга и хорошо обрабатывается. Благодаря смоле, она устойчива к воде, хорошо подходит для фасадов и кровли. За счет прочности хвойная плита востребована в изготовлении перекрытий и опалубки, невысокая стоимость фанеры из берёзы и хвои – это ещё один немаловажный плюс.

Классы эмиссии фанеры

Используемый в производстве фанерных листов формальдегид является вредным веществом. Поэтому специалисты разработали международную шкалу, которая определяет уровень эмиссии вредных формальдегидных соединений в окружающий воздух:

  • Класс Е1. Предполагает материалы, которые выделяют до 10 мг формальдегида на 100 г сухой фанерной плиты. Это допустимый уровень эмиссии, поэтому фанера класса Е1 используется для отделки жилых помещений.
  • Класс Е2. Разрешает эмиссию 10-30 мг, поэтому фанерные листы этого класса применяются исключительно для наружных работ.

Следует отметить, что на некоторых материалах малоизвестных китайских производителей указан класс эмиссии, не соответствующий действительности. Рекомендуется не рисковать здоровьем своих близких — отдать предпочтение изделиям популярных отечественных производителей с устойчивой репутацией. Если вы сомневаетесь в качестве фанеры, лучше искусственно снизить уровень выделения вредного формальдегида — обработать ее поверхность лаком или окрасить.

Толщина фанерных плит

Устойчивость к нагрузкам и, как следствие, сфера применения фанеры — зависят от толщины плиты. Для выравнивания пола под различные финишные покрытия после бетонной стяжки подходит фанера с толщиной 10–15 мм. На лаги монтируется фанерный лист 20-25-30 мм. Для производства мебели оптимальной будет фанера с толщиной 18 мм, что обусловлено мебельными стандартами и параметрами используемой фурнитуры.

В качестве подкровельного основания под фальцевое покрытие и битумную черепицу используется сосновая фанера с толщиной более 10 мм (шаг стропил 500 мм) и 20 мм (при шаге стропил 1200 мм). Сплошная обрешетка служит дополнительной звуко- и теплоизоляцией, принимает нагрузки от кровельных материалов и снежного покрова, она должна держать крепёж, которым фиксируется кровельное покрытие.

Обшивка потолка в помещении выполняется при помощи более тонкого материала, толщина которого составляет от 5 до 10 мм. Это позволяет получить качественную плоскость, не утяжеляя конструкцию.

Выбирая фанеру для опалубки, фундамента, перекрытий и стен, можно рассматривать материал с толщиной 18 мм и выше. В любом случае, следует учитывать габариты будущей бетонной конструкции, сечение и дистанцию расстановки опорных стоек, мощность перемычек и другие параметры, требующие расчётов.

О маркировке фанеры заводами

При покупке фанеры надо обратить внимание на информацию, указанную в маркировке продукции. Согласно ГОСТам на партии изделий указывается: страна-изготовитель, товарный знак или наименование бренда, количество листов в упаковке и условное обозначение плит.

Под условным обозначением понимается, прежде всего:

  • марка,
  • порода использованного шпона,
  • сорт,
  • класс эмиссии,
  • тип механической обработки поверхностей.

Знания о разновидностях и свойствах фанерных листов, немного логики и элементарные расчеты – вот что поможет купить фанеру правильно под любые конкретные задачи.

Типичная маркировка палетты фанеры

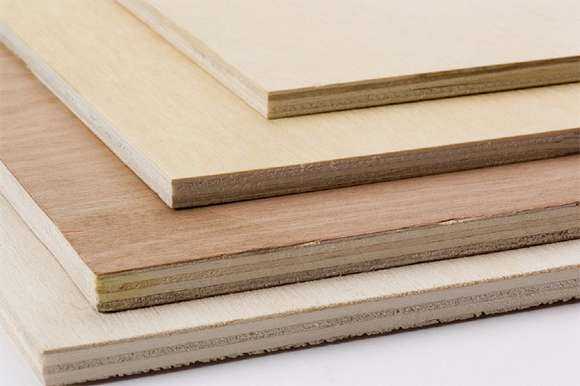

Фанера хвойная и березовая

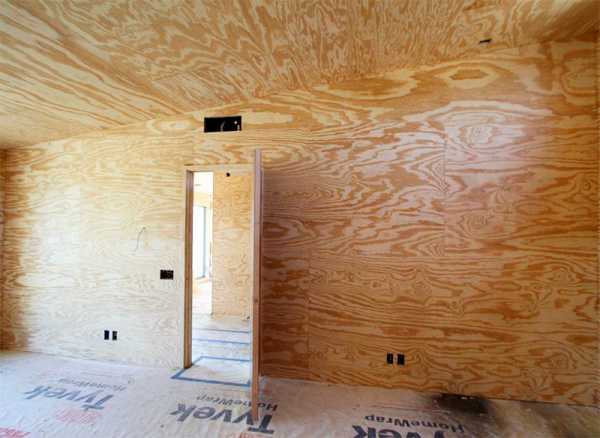

Фанера для внутренних работ

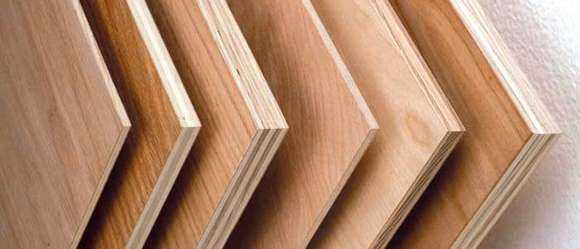

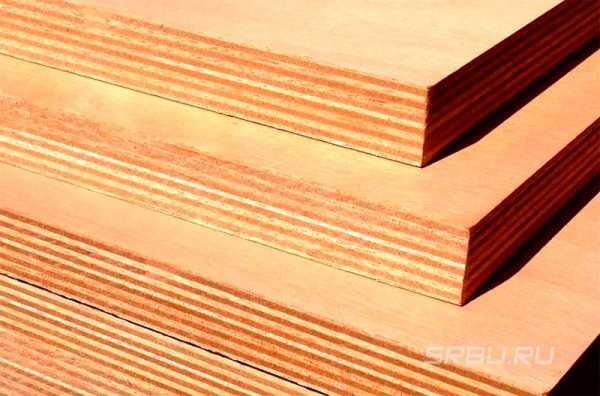

Толщина и количество слоев разное

elka-palka.ru

Марки фанеры, сорта фанеры.

Фанера листовой строительный материал, который обычно состоит из плотно склеенных по толщине нескольких тонких слоев древесины (шпона), причем направления волокон в соседних слоях шпона, как правило, взаимно перпендикулярны. Это придает фанере повышенную прочность в различных направлениях, стабильность формы, что является несомненным преимуществом по сравнению с натуральной древесиной. Особой прочностью отличается фанера из березового шпона. Однако производятся и специальные виды фанеры, рассчитанные на повышенное сопротивление изгибу и кручению; эти изделия склеиваются так, что направления волокон шпона располагаются под иными углами — 30°, 45° и 60° — по отношению к смежным слоям или какому-либо краю листа. В подавляющем большинстве случаев лист фанеры имеет нечетное число слоев: 3, 5, 7, 9 и т. п., при этом шпон должен быть размещен симметрично относительно центрального слоя. Фанера с симметричной относительно среднего слоя (серединки) структурой лучше всего сопротивляется короблению. Однако еще существуют четырехслойные фанеры — в этом случае два центральных слоя склеиваются таким образом, чтобы древесные волокна в них шли параллельно, а два  внешних размещались перпендикулярно внутренним. Последнее является чрезвычайно важным: именно размещая листы шпона перпендикулярно друг другу, производители добиваются равномерной прочности на разрыв в любом направлении. Лист шпоновой фанеры набирается из слоев шпона одной древесной породы. Столярные фанерованные изделия с облицовкой и декоративной отделкой широко применяются при изготовлении мебели, дверей, стен и пр.



Склеивают фанеру различными видами клея, от которого зависят свойства водостойкости фанеры.



Марки фанеры по водостойкости

  • Фанера марки ФК – фанера склеивается карбамидной смолой. Для использования внутри помещений;
  • Фанера марки ФСФ – фанера склеивается фенольной смолой. Для использования как внутри помещений так и снаружи;
  • ФБ – бакелизированная фанера – пропитывается бакелитовым лаком, после чего склеивается. Можно использовать в тропическом климате, агрессивных средах и морской воде.

  • ФОФ — ламинированная фанера — представляющая собой облицованную пленочным покрытием (бумага пропитанная синтетической смолой) с одной или двух сторон березовую фанеру.



Разновидности фанеры по составу сырья

Берёзовая фанера

Берёзовая фанера применяется в условиях повышенной нагрузки, где необходимо учитывать прочностные характеристики материала. Водостойкая фанера фк производится в основном из березы. Вследствие высоких физико-механических показателей березы в сочетании с многослойной структурой березовая фанера очень прочна. Это свойство высоко ценится в строительстве, автомобиле- и вагоностроении, а также в других производствах, где прочность материала играет определяющую роль. Березовую фанеру также используют при изготовлении тары и упаковки. Также фанера из березы обладает теплыми оттенками и красивой структурой древесины, что наряду с отличным качеством поверхности сделали ее популярной в производстве мебели, оформлении интерьера и экстерьера.

Хвойная фанера

Фанера из древесины хвойных пород отличается более легким весом. Данный вид фанеры производится в основном из сосны, свойства которой обеспечивают не только привлекательный и гармоничный вид поверхности, но и отличные показатели прочности при невысоком весе, что успешно используется в домостроении (обшивка стен, основа под полы, покрытие крыш, сооружение перегородок в жилых помещениях и др.). Хвойная фанера обладает высокой стойкостью к гниению и заражению грибками. Такими качествами хвойная фанера обладает потому, что хвоя пропитана смолами, и имеет склейку на основе фенолформальдегидного клея. Естественная красота текстуры и расцветки древесины делают хвойную фанеру незаменимой в мебельном производстве, оформлении интерьера и экстерьера. Хвойная фанера применяется для кровельных работ, она прослужит весь срок службы «мягкой» кровли. Хвойная фанера в процессе эксплуатации изменяет свои первоначальные габариты по толщине на 0,03%, по длине и ширине на 0,02%.

Комбинированная фанера

Фанера (фанерная плита) со слоями шпона, изготовленными из древесины различных пород, расположенными симметрично относительно центрального слоя. Например, фанера Комби Твин — наружные слои шпона — береза, внутренние слои: подслой — береза, внутри — чередование хвои и березы. Комби — наружные слои шпона — береза, внутри — чередование хвои и березы. Твин — наружные слои шпона — береза внутренние слои – хвоя. Привлекательный внешний вид наряду с экономной ценой (за счет чередования слоев из хвойного и березового шпона она дешевле, чем просто березовая фанера) делают целесообразным использование комбинированной фанеры в мебельном производстве, внутренней отделке помещений и спортивных залов, оформлении конструкционных решений. Не намного уступая в прочности березовой, комбинированная фанера вместе с тем дешевле ее, одновременно объединяя в себе лучшие свойства хвойной и лиственной древесины.

Ламинированная фанера

Ламинированная фанера (Спецификация): Ламинированная поверхность плиты создает высокую устойчивость к различным природным и химическим условиям. Это свойство делает ламинированную фанеру незаменимой при производстве износостойких поверхностей (изготовление форм многоразовой бетонной опалубки, хранение и транспортировка продуктов питания и фармацевтических товаров, рекламные щиты, обшивка и полы автофургонов и вагонов, палубы морских судов и др.). Возможность выбора основы под ламинат (комбинированная либо березовая фанера), а также оттенка и вида поверхности (гладкая или тисненая) расширяют сферы применения ламинированной фанеры, что еще более увеличивает ее популярность. Ламинированная фанера покрывается с двух сторон бумагосмоляной пленкой на основе фенолоформальдегидной смолы. Ламинированная фанера имеет высокую плотность и износостойкость поверхности. Ламинированная фанера имеет высокие прочностные показатели, устойчива к поглощению влаги. Ламинированная фанера применяется для производства износостойких поверхностей. Например — изготовление многоразовой опалубки в монолитном строительстве, производство обшивок в автомобилестроении. Большой формат ламинированной фанеры имеет преимущество при строительстве крупномасштабных объектов. Большеформатная ламинированная фанера применяется при строительстве мостов, производственных зданий.



Сорта фанеры

Cорт I — практически без дефектов, допускаются частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина диаметром не более 6 мм в количестве 3 шт. на 1 м2, допускается также не более 5 здоровых сросшихся сучков на 1 м2 диаметром до 15 мм и незначительные коричневые прожилки. Покрывается лаком или не покрывается ни чем. Используется для изготовления ламинированной фанеры.













Сорт II — допускаются частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина диаметром не более 6 мм в количестве 6 шт. на 1 м2, допускается также не более 10 здоровых сросшихся сучков на 1 м2 диаметром до 25 мм, допускается починка поверхности листа. Сучки и открытые дефекты заделываются вставками из шпона. Покрывается различными отделочными материалами и красками.













Сорт III — допускаются частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина диаметром не более 6 мм в количестве 10 шт. на 1 м2 поверхности листа, допускается также здоровые сросшиеся сучки без ограничения количества. Предназначается для изготовления конструкций, скрытых от внешнего обзора, различной специальной тары и упаковки.















Сорт IV — допускаются все производственные дефекты. Частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина допускаются в неограниченном количестве диаметром не более 40 мм, гарантируется только хорошая склейка. Используется для изготовления прочной тары и упаковки.















По степени механической обработки поверхности фанеру подразделяют на:

  • Не шлифованную — НШ;
  • шлифованную с одной стороны — Ш1;
  • шлифованную с двух сторон — Ш2.





www.fdpm.ru

Фанера 1 сорт ФК, ФСФ: шлифованная, березовая, ламинированная

ГОСТ предусматривает выпуск фанеры четырех сортов. Они отличаются наличием дефектов древесины и качества обработки верхнего слоя. При этом сорт обозначается двумя цифрами, одна из которых свидетельствует о качестве лицевой стороны, а другая свидетельствует о наличии шлифовки оборотной. Рассмотрим, что собой представляет материал 1 сорта и где он применяется.

Фанера 1 сорт

Характеристики фанеры 1 сорта

Если сравнивать 1 сорт с другими, то преимущества очевидны. ГОСТ 3916.1-96 не допускает наличие светлых сучков, диаметр которых превышает 15 мм. При этом на каждый квадратный метр не должно допускаться более 5 шт. таких сучков.

На поверхности листа может присутствовать не более 3 сросшихся сучков на 1 кв.м., при этом размер каждого не может быть больше 6 мм.

Наличие сомкнутых и разошедшихся трещин, а также темной прорости не допускается. Поверхность изделий не может иметь нахлесток на поверхности. Недопустимо также наличие царапин, вмятин, ребристости, просачиваний клея и других недостатков.

Сорт 1 можно встретить в продаже гораздо чаще, чем Экстра, его стоимость значительно ниже, чем стоимость Экстра, а качество на высоком уровне.

Сорта фанеры 1/1, 1/2, 1/3 и 1/4

Самым высококачественным материалом 1 сорта является листы шпона, имеющие обозначение 1/1. Они используются для строительства и ремонтных работ, подходят для лицевой отделки, а также для мебельных фасадов. Поверхность первосортного материала либо ничем не покрывают, либо покрывают лаком, также из таких изделий изготавливают ламинированную фанеру.

Фанера сорт 1/2 отличается наличием незначительных огрехов на оборотной поверхности. Сорт фанеры 1/3 имеет качество шлифовки еще более низкое. Обозначение 1/4 редко встречается в продаже, оборотная сторона материала является нешлифованной, в отличие от почти идеальной лицевой стороны.

Толщина листов

Поскольку область применения первосортных листов весьма широкая, для каждого вида работ лучше подходит та или иная толщина материла. Различают три вида изделий в соответствии с толщиной – она может быть толстой, средней или тонкой. При толщине материала от 18 мм ее относят к типу толстых изделий, если листы 8-15 мм, то толщина средняя, к тонким видам относят изделия до 6 мм.

Тонкие листы, называемые авиационными или финскими, отличаются высокой прочностью и гибкостью. Такой материал имеет толщину 0,4-6 мм. Область применения данных изделий определяется ее названием. Это конструирование летательных аппаратов, любительское авиа-моделирование. Применяют такой материал для изготовления сувениров, приборов и музыкальных инструментов.

Рассмотрим, где применяют материал толщиной от 3 мм до 6 мм (марок ФСФ и ФК). Фанера 3 мм сорт 1 используется для изготовления сувенирной продукции и декоративных предметов. Такие изделия отличаются высоким уровнем гибкости и прочности, это обусловлено высоким качеством продукции. При этом, изделия толщиной 3 мм используются несколько реже, чем 4-х миллиметровые листы. Этот факт определяется более низкой ценой последних.

Тонкий материал 3 мм отличается высокой стоимостью, которая компенсируется небольшим количеством, необходимым для изготовления каждого предмета. Помимо этого, за счет высокого качества повышается производительность труда.

Шлифованная фанера средней толщины с обозначением 1/1, 1/2 и 1/3 отличается красивой фактурой лицевой стороны и эстетичным внешним видом. Изделия используют для отделки интерьера, лицевых сторон пола и стен.

Толстые первосортные листы используются реже, могут применяться при строительстве детских площадок, обшивки стен, перегородок, в машиностроении и мебельном производстве, в строительстве для изготовления опалубок.

Что означает обозначение ФК и ФСФ

Самые распространенные виры фанеры – ФК и ФСФ. Разница заключается в уровне водостойкости, а также по виду клеевого соединения:

  • фанера ФК 1 сорт представляет собой влагостойкий материал, который склеен с помощью карбомидо-формальдегиновых смол;
  • ФСФ обладает повышенной водостойкостью, она склеена с помощью клея на основе фенол-формальдегинных смол.

Поскольку ФК считается безопасной для здоровья, ее используют для строительных работ внутри помещений, несмотря на более низкий уровень влагостойкости.

ФСФ применяется в качестве внешнего отделочного материала, это обусловлено наличием в составе вредных для здоровья веществ.

Внешне фанера ФК и ФСФ с обозначениями 1/1, 1/2, 1/3 сложно различима. Отличить можно только по цвету прослоек листа. Материал ФК имеет однородный цвет среза за счет клея, не содержащего фенол. За счет содержания фенола в листах ФСФ, прослойки имеют более темный цвет. На фото можно наглядно увидеть эти различия.

Особенности березовой и шлифованной фанеры

Береза является наиболее распространенным материалом для изготовления фанеры 1 сорта. Помимо березы может применяться клен, ольха, бук, тополь. Причем внутренние слои могут быть из хвойных пород деревьев, однако наружный слой всегда изготовлен из березы.

Березовая фанера может иметь большой размер листов, сохраняя при этом прочность. Она отличается гладкой шлифованной и красивой поверхностью.

Первосортные шлифованные листы легко поддаются механической обработке. Шлифованные изделия отличаются привлекательным внешним видом, относится это как к ФК, так и ФСФ видам.

Шлифованная фанера 1 сорт чаще всего ламинируется. Для этого листы облицовываются специальным пленочным покрытием. Ламинированная фанера так же применяется для декоративных работ, как внешних, так и внутренних. Помимо этого, она используется как отделочный материал для лицевой отделки. Такие изделия отличаются высоким уровнем устойчивости к различным видам воздействия (химическим, природным).

Как и шпон более низких сортов, первосортный материал также нуждается в соблюдении всех правил хранения, транспортировки, контроле уровня влажности, чтобы обеспечить защиту от гниения.

thefanera.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
