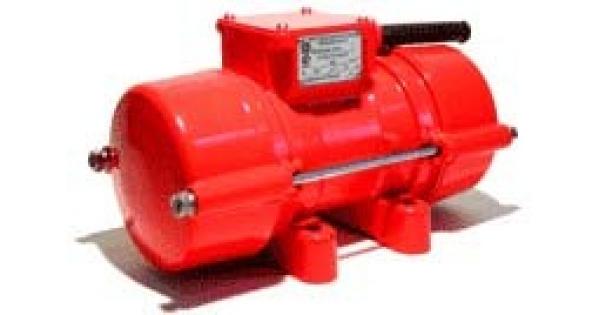

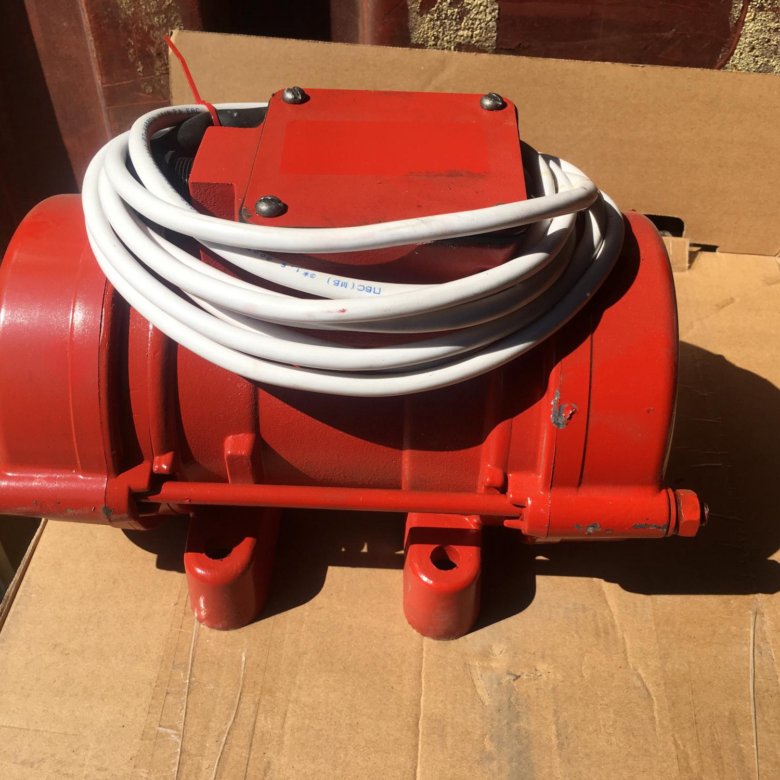

Вибратор ЭВ-320Е 220 В Красный Маяк поверхностный общего назначения
Поверхностный вибратор общего назначения ЭВ-320Е представляет собой электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора передаются конструкции, на которой он установлен.
Площадочный вибратор ЭВ-320Е является неотъемлемой частью различных установок, машин и механизмов. Вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Внимание!
Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации.
Вибраторы передаются потребителю настроенные заводом изготовителем на режим работы – S1 (продолжительный).
Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма, но вал ротора располагать горизонтально.
ВНИМАНИЕ!
После 5 и 60 мин. работы вибратора (приблизительно) обязательно подтянуть крепёжные болты.
Вибраторы ЭВ-320Е предназначены для включения только через пусковое устройство. Не допускается использование кабельного соединителя для включения-отключения.
С целью защиты электродвигателя вибратора от перегрузки, обрыва фазы и короткого замыкания каждый вибратор необходимо подключить к электрической сети через отдельный автоматический выключатель защиты электродвигателя с регулируемой установкой по току.
Гарантийный срок службы вибраторов ЭВ-320Е – 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода – изготовителя.
В комплект поставки входит:
Вибратор – 1 шт.
Руководство по эксплуатации – 1 экз.
Документация
pdfПаспорт вибраторы однофазные ИВ-11-50Е, ИВ-98Е. 99Е, ИВ-05-50Е, 320Е
.pdf (539.37 КБ)
Технические условия — ТУ 3343-006-00239942-2001
Наименование завода — изготовителя — ОАО «Ярославский завод «Красный Маяк».
Вибраторы соответствуют исполнению У категории 2 ГОСТ 15150-69 и предназначены для эксплуатации в районах, характеризующихся следующими условиями:
-
высота местности над уровнем моря не более 1000 м;
-
-
температура окружающей среды от плюс 40 до минус 45 °С.
|
Наименование показателей |
Значения |
|
|
ЭВ-320, ЭВ-320Е |
ЭВ-320-4 |
|
|
Частота колебаний, Гц(кол/мин) синхронная |
50 (3000) |
25 (1500) |
|
холостого хода, не менее |
46 (2760) |
23 (1380) |
|
Максимальная вынуждающая сила, кН при синхронной частоте колебаний |
1,0 |
0,25 |
|
Максимальный статический момент дебаланса, кг-см |
1,0 |
1,0 |
|
Мощность, кВт: номинальная |
0,12 |
0,09 |
|
номинальная потребляемая, не более |
0,2 |
0,18 |
|
Номинальное напряжение, В |
380; 220 ~ 1Ф |
380 |
|
Номинальный ток, А |
0,7; 0,99; |
0,45 |
|
Частота тока, Гц |
50 |
|
|
Тип вибрационного механизма |
Дебалансный регулируемый |
|
|
Тип электродвигателя |
Асинхронный трехфазный с короткозамкнутым ротором |
|
|
Класс изоляции |
В |
|
|
Масса вибратора, кг. |
4,4; 5,5 |
|
|
Степень защиты по ГОСТ14254-96 |
IP54 |
|
|
Тип вибратора |
Напряжение,В |
Ток, А при режиме работы |
||
|
S1 |
S3 60% |
S3 40% |
||
|
ЭВ-320 |
380 |
0,4 |
0,5 |
0,56 |
|
ЭВ-320Е |
220 |
0,99 |
- |
1,4 |
|
ЭВ-320-4 |
380 |
0,45 |
0,56 |
0,63 |
|
Тип вибратора |
Статический момент дебаланса, кг-см (%) |
Вынуждающая сила при синхронной частоте колебаний, кН (%) |
Вынуждающая сила при частоте колебаний холостого хода, кН |
Положение дебалансов |
Режим работы по ГОСТ Р 52776-2007 |
|
|
ЭВ-320 |
0,5* |
0,5 |
0,44 |
I |
S1 |
|
|
1,0 |
1,0 |
0,88 |
II |
S3 40% |
||
|
ИВ-320Е |
0,5* |
0,5 |
0,44 |
I |
S1 |
|
|
1,0 |
1,0 |
0,88 |
V |
S3 40% |
||
|
ИВ-320-4 |
0,5* |
0,12 |
0,11 |
I |
S1 |
|
|
1,0 |
0,25 |
0,21 |
II |
S3 40% |
||
* Значения статического момента дебалансов, с которыми вибраторы выпускаются заводом-изготовителем.
S1 — продолжительный режим работы;
S3 60% — повторно-кратковременный режим работы с продолжительностью включения 6 мин., 4 мин. — отдых;
S3 40% — повторно-кратковременный режим работы с продолжительностью включения 4 мин., 6 мин. — отдых.
|
Тип вибратора |
L |
B |
H |
L1 |
A |
A1 |
D |
h |
|
ЭВ-320; ЭВ-320-4 |
191 |
117 |
132 |
- |
63 |
80 |
5,8 |
6 |
|
ЭВ-320Е |
191 |
102 |
132 |
77 |
63 |
80 |
5,8 |
6 |
|
Установочная плита |
Крепежные болты |
|||||
|
Вибратор |
габаритные размеры, мм, не менее |
толщина, мм, не менее |
неплоскостность, мм, не более |
номинальные размеры, мм |
момент затяжки, Нм |
класс прочности |
|
ЭВ-320; ЭВ-320Е; ЭВ-320-4 |
150×150 |
8 |
0. |
M5x25 |
6 |
8.8 |
25
|
Вибратор |
Средняя наработка до отказа, ч., не менее |
|
ЭВ-320; ЭВ-320Е, ЭВ-320-4 |
900 |
Сертификат соответствия
Вибратор площадочный однофазный ЭВ-320Е (220В) в Астане (Вибраторы площадочные)
- Казахстан
- Машины и оборудование для бетонных работ
- Вибраторы площадочные Вибратор площадочный однофазный ЭВ-320Е (220В) в Астане Астаны
org/ListItem»>
Астана
Цена: 40 460 Тенге
за 1 шт
Компания ТОО «ТехСтройСнабПлюS» (Астана) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Вибратор площадочный однофазный ЭВ-320Е (220В), расчеты производятся в Тенге. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.
Описание товара
ОПИСАНИЕ:- Вибраторы общего назначения используются для механизации основных и вспомогательных процессов, для уплотнения, транспортирования и выгрузки сыпучих материалов, обезвоживания и гранулирования пищевых продуктов и т. п. — Электромеханический вибратор общего назначения представляет собой асинхронный электродвигатель с короткозамкнутым ротором, с установленными на валу дебалансами. Его конструкция обеспечивает виброустойчивость статорной обмотки и механическую прочность вала ротора, подшипникового узла и корпусных деталей. Статор электродвигателя встроен в алюминиевый или чугунный литой корпус с коробкой выводов и усиленными элементами крепления к вибромеханизму. Вал ротора опирается на подшипники. Дебалансные регулируемые узлы закрыты защитными кожухами. В коробке выводов установлена клеммная панель для соединения выводов статора с токопроводящим кабелем. — Регулирование вынуждающей силы и амплитуды колебаний осуществляется изменением взаиморасположения дебалансов.
- При вращении ротора электродвигателя возникают круговые колебания вибратора и присоединенного к нему механизма.
- Для преобразования круговых колебаний в направленные два однотипных вибратора устанавливаются на одной плите с параллельным располажением валов. Вращение роторов электродвигателей вибраторов при их подключении к сети должно быть противоположным, при этом величины установленного статического момента обоих вибраторов суммируются.
п. — Электромеханический вибратор общего назначения представляет собой асинхронный электродвигатель с короткозамкнутым ротором, с установленными на валу дебалансами. Его конструкция обеспечивает виброустойчивость статорной обмотки и механическую прочность вала ротора, подшипникового узла и корпусных деталей. Статор электродвигателя встроен в алюминиевый или чугунный литой корпус с коробкой выводов и усиленными элементами крепления к вибромеханизму. Вал ротора опирается на подшипники. Дебалансные регулируемые узлы закрыты защитными кожухами. В коробке выводов установлена клеммная панель для соединения выводов статора с токопроводящим кабелем. — Регулирование вынуждающей силы и амплитуды колебаний осуществляется изменением взаиморасположения дебалансов.
Вращение роторов электродвигателей вибраторов при их подключении к сети должно быть противоположным, при этом величины установленного статического момента обоих вибраторов суммируются.Число полюсов
2
Скорость вращения, об./мин (Гц)
3000
Вынуждающая сила, кН
0,5…1,0
Статический момент, кг*см
0,5…1,0
Напряжение питания, В
220
Частота тока, Гц
50
Мощность номинальная, кВт
0,12
Мощность потребляемая, кВт
0,20
Масса, кг
5,5
Рабочий ресурс, ч
900
Вибратор ЭВ-320 – это самый маленький из всех площадочный вибраторов, который производит Ярославский завод «Красный Маяк».Применяется он, как и все поверхностные вибраторы, как источник вибрации при перемещении, выгрузке, транспортировке сыпучих материалов (песок, цемент, уголь, зерно и т.д.).
Так же их используют на конвейерных лентах для беспрепятственного прохождения товара.
Рассматривая технические характеристики ЭВ-320, стоит заметить, что он малогабаритен, имеет маленькую мощность. Подходит для небольшой нагрузки
.
Характеристики вибратора площадочного однофазного ЭВ-320Е (220В)
- — Производитель: Красный Маяк
- — Страна производитель: Россия
