Газовые и твердотопливные промышленные котлы | - Eurotherm Technology Украина

Компания «Eurotherm Technology» предлагает промышленные котлы “Eurotherm”, «Kotloff» и “КОЛВІ”. Наши котлы востребованы для всех отраслей промышленности – ни одно предприятие не обходится без получения тепловой энергии или пара, их распределения и использования как непосредственно для отопления, так и для обеспечения технологических процессов. К данной продукции относятся жаротрубные водогрейные котлы, паровые котлы, твердотопливные промышленные котлы, газовые водогрейные котлы 50-100 кВт, котельные, теплообменники и теплопункты. по всем промышленным котлам предоставляется гарантия, обучение персонала и пост-гарантийное обслуживание.

За 25 лет работы компания «Eurotherm Technology» ввела в эксплуатацию более 9000 промышленных объектов — это абсолютное лидерство на котельном рынке Украины. Сотрудничество с лидером отрасли позволит Вам избежать форс-мажорных ситуаций при заказе, поставке и монтаже котлов, а также получить необходимое оборудование строго в оговоренные сроки.

Промышленные твердотопливные котлы

Промышленные твердотопливные котлы пользуются сегодня большим спросом — растущая цена на газ или отсутствие газификации отдельных промышленных объектов толкают крупные компании к поиску альтернативы в виде твердого топлива. Отдельный интерес в данном случае представляют твердотопливные котлы длительного горения (т.н. долгоиграющие котлы). Твердотопливные котлы используются самостоятельно, как альтернатива газовым или совместно с газовыми. В отдельных случаях возможно использование нескольких бытовых твердотопливных котлов.

Промышленные
газовые котлы

Промышленные газовые котлы на сегодняшний день являются наиболее распространенными среди промышленных компаний — очевидные преимущества газового котла значительно перекрывают растущую стоимость газа для промышленных компаний. Среди преимуществ газового котла можно выделить следующее: при наличии магистральных источников газа нет необходимости хранить твердое топливо, современная автоматика делает газовые котлы безопасными, при этом они обладают наиболее высоким КПД — до 95%!


Котел паровой «Колві RS»

Заявка на котел

Паропроизводительность: от 0,25 до 5,5 тонн/час
КПД:

до 91%
Использование в котельных: да


Котел паровой «Колві HS»

Заявка на котел

Паропроизводительность: от 1 до 30 тонн/час
КПД: до 91% — 95%
Использование в котельных: да

Eurotherm 20 | Polykraft

Рекомендованное горелочное оборудование

Для достижения максимальной эффективности, нами рекомендованы к установке автоматизированные горелочные устройства POLYKRAFT серий:


Особенности и преимущества

  • 6 типоразмеров
  • Работают на природном газе или жидком топливе
  • Сертифицирован по системе ГОСТ Р
  • Разрешение Ростехнадзора
  • Назначенный срок службы не менее 20 лет
  • Гарантия 2 года

Промышленные водогрейные котлы Eurotherm 20-150 и Eurotherm 20-115 предназначены для получения горячей воды давлением до 1,6 (16,3) МПа (кгс/см2) и номинальной температурой 150 и 115 °C.
Котлы выполнены в газоплотном исполнении, имеет горизонтальную компоновку. Выбор материалов для изготовления деталей обоснован расчетом на прочность элементов котла, работающих под давлением, выполненным по нормам расчета на прочность стационарных котлов и трубопроводов пара и горячей воды РД 10-249-98, согласованным Ростехнадзором.



Работа котла и режимы
Циркуляция воды в котле принудительная. В процессе эксплуатации котел необходимо содержать в исправности и чистоте, периодически проверять надёжность крепления всех фланцевых соединений трубопроводов. Рабочие параметры должны соответствовать данным, приведённым в таблице.
Режимы нагрузки котла изменяются в соответствии с режимной картой и предустановками системы АСУ ТП. Система автоматики котельной должна поддерживать заданные параметры и устойчивый режим работы котла, обеспечивать защиту котла при возникновении аварийной ситуации. В водогрейных водотрубных котлах нагреваемая вода протекает по трубкам малого диаметра, обтекаемым снаружи топочными газами. Подобная конструкция позволяет достичь наибольшей интенсивности передачи тепла от дымовых газов к воде и, следовательно, меньшей металлоёмкости котла в целом. В связи с большим объёмом топки котла — низкая тепловая напряжённость топочного пространства.  Низкая теплонапряженность топки приводит к наиболее полному сгоранию топлива, снижению выбросов оксидов азота в дымовых газах.

Eurotherm 20/115 комплектуется балансировочным клапаном по гидравлике.

Схема движения газов
Конвективная поверхность нагрева, образованная двумя ходами газов, находится следом за топочной камерой, состоит из U-образных ширм из труб ø 28х3 с шагом S1 =64 мм и S2=32 мм. Ходы разделены экраном из труб ø51х3,5 мм, который является поверхностью нагрева топочной камеры в зоне разворота газов. Боковые стены конвективного газохода закрыты вертикально расположенными трубами ø 51х3, 5 мм и в варенными в коллекторы ø219х10 мм. В верхней части конвективной поверхности, в зоне разворота газов из первого хода во второй в котлах EUROTHERM-20 располагаются лазы для осмотра поверхностей нагрева.  На боковых экранах котла предусмотрены гляделки для наблюдения и контроля процесса горения, а также лаз для осмотра топочного пространства. При сжигании топлива образуется факел, который должен равномерно заполнять топочную камеру и не затягиваться в конвективную часть котла. Не допускайте касания факелом поверхностей нагрева. Горячие продукты сгорания (газы) выходят в конце топки с температурой 1000-1100 °C и проходят через секции конвективного блока, где их температура снижается до 170-220 °C, выходят в газоход.

Нагрузки на фундамент
Котлы самонесущие, имеют подвижные и неподвижные опоры которые опираются на раму. Для монтажа котла специальный фундамент не требуется. Нагрузка от рамы равномерно распределена на фундамент. Котёл выполнен в газоплотном исполнении с облегченной тепловой изоляцией матами из базальтового волокна S-60 мм (не требуются трудоёмкие обмуровочные работы), конструкция котла адаптирована для применения импортных горелочных устройств.  Котлы Eurotherm-20 поставляются единым блоком на раме с установленной тепловой изоляцией и наружной декоративной обшивкой. Монтаж водогрейного котла проводится специализированной монтажной организацией.  Монтажная организация разрабатывает проект производства работ (ППР), используемые подъемные средства и механизмы, трудозатраты, указания мер безопасности. Котёл размещается в котельной, оборудованной вспомогательным оборудованием. Проект установки котла в котельной должен быть выполнен специализированной проектной организацией в соответствии с техническими условиями и требованиями на установку, и соответствовать действующим СНиП П-35-75 «Котельные установки» и «Правилам безопасности систем газораспределения и газопотребления» ПБ 12-529-03.

Котлы должны устанавливаться в зданиях и помещениях котельных согласно требованиям ПБ-10-574-03 и СНиП II-35-76.

Расчетный срок службы котла составляет 20 лет.

Твердотопливные котлы | - Eurotherm Technology Украина

Твердотопливные котлы KotlOff от Eurotherm Technology

Твердотопливные котлы – это техническое оборудование, работающее на твердых видах сырья, к которым относятся дрова, торф, уголь, пеллеты и др.

Купить твердотопливный котел в наше время не составит труда, на рынке Украины представлен их широкий ассортимент, так как постоянный рост цен на энергоносители и природный газ, сделали твердотопливные котлы хорошей альтернативой газовым и электрическим котлам.

Современные твердотопливные котлы Украины, которые предложены на теплотехническом рынке, подразделяются на такие виды:

  • Традиционные (чугунные, стальные).
  • Пиролизные.
  • Длительного горения.

Плюсы твердотопливных котлов:

  • Доступны в цене.
  • Просты в эксплуатации.
  • Возможность долговременного хранения топлива в сухом проветриваемом помещении.
  • Не дефицитный вид топлива, доступное в цене.
  • Установка и подготовка агрегата к работе не занимаем много времени.

Минусы твердотопливных котлов:

  • Необходимо часто производить загрузку топлива (раз в 4–6 часов на древесине).
  • Сложно управлять рабочим процессом котла, практически невозможно автоматизировать.

Компания «Eurotherm Technology» является лидером в сфере производства твердотопливных котлов, в частности, таких видов:

  • Твердотопливные котлы длительного горения «Евротерм».
  • Бытовые твердотопливные котлы «Евротерм».
  • Промышленные твердотопливные котлы «Евротерм».

Преимущества твердотопливных котлов «Eurotherm Technology»:

  • В процессе эксплуатации практически не подвергаются коррозии.
  • Не склонны к деформации.
  • В теплообменнике не образовывается накипь.
  • Обладают высоким уровнем надежности.
  • Выдерживают давление от 2 до 3 атмосфер, по сравнению с 0,7 атмосфер других производителей.
  • Турбулизатор для твердотопливных котлов изготавливается с жаропрочной стали, что дает возможность в четыре раза продлить срок работоспособности котла.

Эти характеристики технологи и инженеры «Евротерм» достигли благодаря применению прямошовных электросварных труб, которые на разных этапах производства подвергаются жестким испытаниям. Это решение сделало котлы «Eurotherm Technology» еще более безопасными и надежными в пользовании.

Вся продукция, производимая «Eurotherm Technology», проходит тщательную проверку на качество как отдельно, так и в составе готового изделия.

О компании | - Eurotherm Technology Украина

О компании «EUROTHERM TECHNOLOGY»

Компания «EUROTHERM TECHNOLOGY» была основана в 1991 году. За более чем 25 лет своей успешной деятельности в сфере производства теплоэнергетического оборудования, продукция «ЕВРОТЕРМ ТЕХНОЛОДЖИ» добилась признания со стороны благодарных клиентов.

«EUROTHERM TECHNOLOGY»  — самодостаточная структура, которая успешно совмещает в себе производство конкурентоспособной продукции и заботу об эффективности и долговечности изделий при интенсивной эксплуатации на всех этапах ее «жизненного цикла».

Динамичное развитие и высокое качество производимых изделий «ЕВРОТЕРМ» не могло остаться незамеченным, компания удостоена множества престижных премий и наград:

  • 2001 год – Победитель конкурса «Золотая фортуна».
  • 2002 год – Лауреат конкурса «Высшая проба».
  • 2003 год – Победитель конкурса «Общественное признание».
  • 2004 год – Победитель конкурса «Золотая торговая марка».
  • 2005 год – Лауреат конкурса «Лидер отрасли».
  • 2005 год – Орден Св. Николая Чудотворца «За развитие экономики Украины».
  • 2006 год – Международная награда им. Луки Пачоли.
  • 2008 год – Победитель конкурса «Лидер отрасли».
  • 2010 год – Лауреат конкурса «Лидер отрасли».
  • 2011 год – Победитель конкурса «Лидер отрасли».
  • 2012 год – Победитель рейтинга «Предприятие года 2012».
  • 2012 год – Победитель рейтинга «Лидер отрасли».
  • 2014 год – Медаль «Экспортер года».
  • 2015 год – Медаль «Импортер года».

Основной приоритет компании «EUROTHERM TECHNOLOGY» – интенсивное внедрение современного теплотехнического и газового оборудования с минимальными расходами и максимальной производительностью. В производстве оборудования для теплоэнергетического комплекса, такого как

котельные «ЕВРОТЕРМ» или газовые котлы Украина, технологи, инженеры и конструкторы применяют многолетний ценный опыт и инновационные технические разработки, для повышения качества продукции и удовлетворения запросов клиентов компании.

Некоторые достижения «EUROTHERM TECHNOLOGY»:

  • 25% усовершенствованных котельных Украины оснащаются котлами «ЕВРОТЕРМ».
  • 628 промышленных котельных Украины, прошедших реконструкцию, смонтированы с котлами «EUROTHERM TECHNOLOGY».
  • Котлами «ЕВРОТЕРМ» в Украине производится 11,5 млн гигакалорий тепла в год.
  • Компания «EUROTHERM TECHNOLOGY» имеет практический ценный опыт результативного внедрения масштабного проекта реорганизации сети теплоснабжения в большом городе.
  • «ЕВРОТЕРМ» обладает рекордным в Украине специализированным цехом по производству транспортабельных энергоблоков.

Развитие и внедрение систем отопления эволюционирует с каждым днем, повышаются требования к свойствам изделий, экономичности и экологичности, растет конкурентоспособность. Поэтому компания проводит динамичную маркетинговую политику, постоянно вкладывая средства и человеческие ресурсы в исследования и развитие инновационных производственных технологий. Результаты превышают даже самые смелые ожидания.

Компания «EUROTHERM TECHNOLOGY» производит разное теплоэнергетическое оборудование, в частности, твердотопливные котлы «ЕВРОТЕРМ», транспортабельные котельные, теплообменники, котлы длительного горения «ЕВРОТЕРМ», экономайзеры, блочные котельные «ЕВРОТЕРМ» и многое другое. Одна из последних разработок, гордость компании, транспортабельная котельная мощностью от 1 тыс кВт, не имеющая аналогов во всем мире.

«EUROTHERM TECHNOLOGY» является собственником единого в СНГ «Центра исследований альтернативных источников энергии», выполняющего следующие функции:

  • Упрощение работоспособности нескольких источников теплоэнергоснабжения.
  • Обоснование выбора вида и количества источников теплоэнергоснабжения для испытуемого объекта с технической и экономической точки зрения.
  • Диспетчеризация энергопотоков и эксплуатационных расходов вместе с энергопаспортизацией объекта.

«EUROTHERM TECHNOLOGY» – стабильная компания теплоэнергетической сферы, предлагающая наибольший выбор профильного технического оснащения среди отечественных производителей.

Газовые напольные котлы Евротерм ЕТ СР/ЕТ СЕ (KTH) | - Eurotherm Technology Украина

Газовые напольные котлы Евротерм ЕТ СР (КТН CP) предназначены для теплоснабжения индивидуальных жилых домов, квартир и сооружений коммунально-бытового назначения, снабженных системами водяного отопления с естественной или принуди-тельной циркуляцией теплоносителя с рабочим давлением воды до 0,3 МПа (3 бар) и максимальной температурой воды на выходе из котла до 80 С.
Нагрев воды для горячего водоснабжения возможен при использовании внешнего
теплообменника.
Котлы не зависят от энергоснабжения и имеют пьезоэлектрический розжиг.
Турбулизаторы в котлах из нержавеющей стали
Паяльники POLIDORO и газовая автоматика SIT (Италия)

Газовые напольные котлы Евротерм ЕТ СЕ (КТН CЕ) предназначены для теплоснабжения индивидуальных жилых домов, квартир и сооружений коммунально-бытового назначения. Снабжены автоматической системой управления. с жидкокристаллическим дисплеем для контроля работы котла.
Имеют открытую камеру сгорания. Отвод продуктов сгорания производится в дымоход. Приток воздуха и удаление дымовых газов осуществляется естественным образом — за счет разности плотностей. Котлы снабжены стабилизаторами тяги и имеют систему контроля отвода продуктов сгорания.
В котлах предусмотрена возможность управления внешним вспомогательным оборудованием (насосы, трехходовые клапаны и др.), регулирование тепловой мощности в зависимости от внешней температуры (погодозависимое управление).

Газовые напольные котлы Евротерм ЕТ СЕ(Т) (КТН CЕ(Т)) Котлы ТУРБО с автоматической системой управления котла, дополнительно оснащены принудительным удалением продуктов горения — дымовых газов за счет дымососов и могут работать без установки дымовой трубы. За счет искусственно создаваемого в топочной камере разрежения обеспечивается приток воздуха на горение из помещения, где установлен котел.

Технические характеристики.

Газовые напольные котлы Евротерм ЕТ СР. Энергонезависимые.

Наименование параметраЕд. изм.

Наименование аппарата

ЕТ 50 СР (КТН 50 СР)

ЕТ 50 СР(Т) (КТН 50 СР(Т))

ЕТ 100 СР (КТН 100 СР)

ЕТ 100 СР(Т) (КТН 100 СР(Т))

ЕТ1 100 СР (КТН1 100 СР)

ЕТ1 100 СР(Т)(КТН1 100 СР(Т))

1. Топливо

Природный газ ГОСТ 5542-87

2. Номинальная (минимальная) тепропроизводительностькВт

48
(19)

48
(19)

96
(19)

96
(19)

96
(37)

96
(37)

3. Расход природного газа при номинальной (минимальной) теплопроизводительностим3

5,47
(2,1)

5,47
(2,1)

10,94
(2,1)

10,94
(2,1)

10,94
(4,2)

10,94
(4,2)

4. Максимальная температура отопительной воды на выходе из котла°С

80±5

5. Номинальное давление газаПа

1960

6. Рабочее давление в системе отопления, в диапазонебар

3...0,7

7. Диапазон регулирования температуры отопительной воды при выходе из котла°С

30....80

8. КПД, не менее%

92

9. Корректированный уровень звуковой мощности работающего котла, не болеедБ

52

55

52

55

52

55

10. Номинальная температура продуктов сгорания на выходе из котла, не менее°С

110

11. Усредненный расход дымовых газов при номинальнойтепропроизводительностим3ч
г/с

128
30,4

128
30,4

256
60,8

256
60,8

256
60,8

256
60,8

12. Требуемое разрежение (напор) в дымоходе за котлом, не менееПа

3

(50)

3

(50)

3

(50)

13. Номинальное напряжение / частота электрического токаВ/Гц

~220/50

14. Номинальная потребляемая электрическая мощностьВт

10

70

20

140

10

100

15. Размеры присоединительных патрубков:
• по газу
• отопительного контура

дюйм

G½"
G2"

G½"
G2"

G½"-2 шт.
G2"-2 пары

G½"-2 шт.
G2"-2 пары

G¾"
G2"

G¾"
G2"

16. Диаметр патрубка дымовых газовмм

158

80

158-2 шт.

80-2 шт.

218

100

17. Габариты:
• высота
• ширина
• глубина

мм

1161
626
740

1161*
626
740

1161
1326
740

1161*
1326
740

1161
996
607

1161*
996
627

18. Содержание в сухих неразбавленных продуктах сгорания:
• СО₂ не более
• NOₓ не более


мг/м3
мг/м3

119
240

19. Срок службы, не менеелет

15

21. Масса аппарата (без дымохода)кг

172

172

328

328

253

273

*Со снятой трубоприставкой

Газовые напольные котлы Евротерм ЕТ СЕ. Автоматические.

Наименование параметраЕд. изм.

Наименование аппарата

ЕТ 50 СЕ (КТН 50 СЕ)

ЕТ 50 СЕ(Т) (КТН 50 СЕ(Т))

ЕТ 100 СЕ (КТН 100 СЕ)

ЕТ 100 СЕ(Т) (КТН 100 СЕ(Т))

ЕТ1 100 СЕ (КТН1 100 СЕ)

ЕТ1 100 СЕ(Т)(КТН1 100 СЕ(Т))

1. Топливо

Природный газ ГОСТ 5542-87

2. Номинальная (минимальная) тепропроизводительностькВт

48
(19)

48
(19)

96
(19)

96
(19)

96
(37)

96
(37)

3. Расход природного газа при номинальной (минимальной) теплопроизводительностим3

5,47
(2,1)

5,47
(2,1)

10,94
(2,1)

10,94
(2,1)

10,94
(4,2)

10,94
(4,2)

4. Максимальная температура отопительной воды на выходе из котла°С

80±5

5. Номинальное давление газаПа

1960

6. Рабочее давление в системе отопления, в диапазонебар

3...0,7

7. Диапазон регулирования температуры отопительной воды при выходе из котла°С

30....80

8. КПД, не менее%

92

9. Корректированный уровень звуковой мощности работающего котла, не болеедБ

52

55

52

55

52

55

10. Номинальная температура продуктов сгорания на выходе из котла, не менее°С

110

11. Усредненный расход дымовых газов при номинальнойтепропроизводительностим3ч
г/с

128
30,4

128
30,4

256
60,8

256
60,8

256
60,8

256
60,8

12. Требуемое разрежение (напор) в дымоходе за котлом, не менееПа

3

(50)

3

(50)

3

(50)

13. Номинальное напряжение / частота электрического токаВ/Гц

~220/50

14. Номинальная потребляемая электрическая мощностьВт

10

70

20

140

10

100

15. Размеры присоединительных патрубков:
• по газу
• отопительного контура

дюйм

G½"
G2"

G½"
G2"

G½"-2 шт.
G2"-2 пары

G½"-2 шт.
G2"-2 пары

G¾"
G2"

G¾"
G2"

16. Диаметр патрубка дымовых газовмм

158

80

158-2 шт.

80-2 шт.

218

100

17. Габариты:
• высота
• ширина
• глубина

мм

1161
626
740

1161*
626
740

1161
1326
740

1161*
1326
740

1161
996
607

1161*
996
627

18. Содержание в сухих неразбавленных продуктах сгорания:
• СО₂ не более
• NOₓ не более


мг/м3
мг/м3

119
240

19. Срок службы, не менеелет

15

21. Масса аппарата (без дымохода)кг

172

172

328

328

253

273

*Со снятой трубоприставкой

Описание и работа аппарата

Схема подвода воздуха и отвода продуктов сгорания представлена на рисунке 1.

На рисунке 2 представлена схема отвода продуктов сгорания для напольных газовых котлов КТН СЕ(Т) в обособленный дымоход. Такая схема применяется для промежуточного газохода (между котлом и дымоходом) с высоким аэродинамическим сопротивлением (малый диаметр, сложная конфигурация) и существенно облегчает условия проектирования в существующих зданиях.

На рисунке 3 представлены схемы отвода продуктов сгорания для нескольких напольных газовых котлов КТН СЕ(Т) в общий дымоход. Общий дымоход, при этом, при всех режимах работы во всем диапазоне метеорологических условий (для обеспечения ГВС – то и в неотопительный период), должен обеспечивать устойчивое разрежение в точках подключения газоходов от котлов.

На рисунке 4 представлены схемы отвода продуктов сгорания для напольных газовых котлов КТН СЕ(Т) через ограждающие конструкции. Отвод продуктов сгорания через стену (слева на рисунке) возможен для производственных зданий, крышных котельных и случаев, предусмотренных действующими нормативами. Уклон газохода должен быть организован в сторону выхода через стену. Отвод продуктов сгорания через крышу (слева на рисунке) возможен для случая установки котла на верхних этажах или в одноэтажном здании. При этом должен соблюдаться лимит длины газохода не более 6 м. Причем, каждый отвод на 900 уменьшает эту длину на 0,75 м. Соблюдение этого условия вызвано необходимостью гарантировать работу дымососа в диапазоне необходимых значений производительности. Уклон горизонтального участка газохода должен быть организован в сторону котла. Отвод продуктов сгорания через карниз (посередине на рисунке) возможен для случая установки котла на верхних этажах или в одноэтажном здании. Условия, ограничивающие длину газохода и уклон его горизонтальных участков – такие же, как для предыдущего случая.

На рисунке 5 проиллюстрирован случай, запрещенный к применению для установки котлов на нижних этажах жилых и общественных зданий – установка напольного газового котла КТН СЕ(Т) с отводом дымовых газов через стену. Установка напольного газового котла КТН СЕ(Т) с отводом дымовых газов через стену на нижних этажах производственных зданий может быть допустима, если выше расположен глухой фасад и отсутствуют зоны пребывания людей. Для этого случая необходимо обеспечить, в общем случае, выход газохода через стену на отметке не ниже 2,2 м над уровнем прохода.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Eurotherm 30 | Polykraft

Рекомендованное горелочное оборудование

Для достижения максимальной эффективности, нами рекомендованы к установке автоматизированные горелочные устройства POLYKRAFT серий:


Особенности и преимущества

  • 6 типоразмеров
  • Работают на природном газе или жидком топливе
  • Сертифицирован по системе ГОСТ Р
  • Разрешение Ростехнадзора
  • Назначенный срок службы не менее 20 лет
  • Гарантия 2 года

Промышленные водогрейные котлы Eurotherm 30-150 и Eurotherm 30-115 предназначены для получения горячей воды давлением до 1,6 (16,3) МПа (кгс/см2) и номинальной температурой 150 и 115 °C.
Котлы выполнены в газоплотном исполнении, имеет горизонтальную компоновку. Выбор материалов для изготовления деталей обоснован расчетом на прочность элементов котла, работающих под давлением, выполненным по нормам расчета на прочность стационарных котлов и трубопроводов пара и горячей воды РД 10-249-98, согласованным Ростехнадзором.



Работа котла и режимы
Циркуляция воды в котле принудительная. В процессе эксплуатации котел необходимо содержать в исправности и чистоте, периодически проверять надёжность крепления всех фланцевых соединений трубопроводов.

Рабочие параметры должны соответствовать данным, приведённым в таблице. Режимы нагрузки котла изменяются в соответствии с режимной картой и предустановками системы АСУ ТП. Система автоматики котельной должна поддерживать заданные параметры и устойчивый режим работы котла, обеспечивать защиту котла при возникновении аварийной ситуации. В водогрейных водотрубных котлах нагреваемая вода протекает по трубкам малого диаметра, обтекаемым снаружи топочными газами. Подобная конструкция позволяет достичь наибольшей интенсивности передачи тепла от дымовых газов к воде и, следовательно, меньшей металлоёмкости котла в целом.

В связи с большим объёмом топки котла — низкая тепловая напряжённость топочного пространства. Низкая теплонапряженность топки приводит к наиболее полному сгоранию топлива, снижению выбросов оксидов азота в дымовых газах. Eurotherm 30/115 комплектуется балансировочным клапаном по гидравлике.



Схема движения газов
Конвективная поверхность нагрева, образованная двумя ходами газов, находится следом за топочной камерой, состоит из U-образных ширм из труб ø28х3 с шагом S1 =64мм и S2=32мм. Ходы разделены экраном из труб ø51х3,5мм, который является поверхностью нагрева топочной камеры в зоне разворота газов. Боковые стены конвективного газохода закрыты вертикально расположенными трубами ø51х3,5мм и вваренными в коллекторы ø219х10мм.

В верхней части конвективной поверхности, в зоне разворота газов из первого хода во второй в котлах EUROTHERM-30 располагаются лазы для осмотра поверхностей нагрева. На боковых экранах котла предусмотрены гляделки для наблюдения и контроля процесса горения, а также лаз для осмотра топочного пространства. При сжигании топлива образуется факел, который должен равномерно заполнять топочную камеру и не затягиваться в конвективную часть котла. Не допускайте касания факелом поверхностей нагрева. Горячие продукты сгорания (газы) выходят в конце топки с температурой1000-1100 °C и проходят через секции конвективного блока, где их температура снижается до 170-220 °C, выходят в газоход.



Нагрузки на фундамент
Котлы самонесущие, имеют подвижные и неподвижные опоры которые опираются на раму. Для монтажа котла специальный фундамент не требуется. Нагрузка от рамы равномерно распределена на фундамент.
Котёл выполнен в газоплотном исполнении с облегченной тепловой изоляцией матами из базальтового волокна S-60мм (не требуются трудоёмкие обмуровочные работы), конструкция котла адаптирована для применения импортных горелочных устройств.

Котлы Eurotherm-30 поставляются единым блоком на раме с установленной тепловой изоляцией и наружной декоративной обшивкой.
Монтаж водогрейного котла проводится специализированной монтажной организацией.

Монтажная организация разрабатывает проект производства работ (ППР), используемые подъемные средства и механизмы, трудозатраты, указания мер безопасности.
Котёл размещается в котельной, оборудованной вспомогательным оборудованием. Проект установки котла в котельной должен быть выполнен специализированной проектной организацией в соответствии с техническими условиями и требованиями на установку, и соответствовать действующим СНиП П-35-75 «Котельные установки» и «Правилам безопасности систем газораспределения и газопотребления» ПБ 12-529-03.
Котлы должны устанавливаться в зданиях и помещениях котельных согласно требованиям ПБ-10-574-03 и СНиП II-35-76.

Расчетный срок службы котла составляет 20 лет.

Газовые котлы отопления | - Eurotherm Technology Украина

Купить газовые котлы – это оптимальное решение в вопросе обеспечения частного дома либо квартиры теплоснабжением и горячей водой. Доступность природного газа позволила широко использовать котлы, работающие на газе. Они малогабаритны, абсолютно безопасные, обладают высокой степенью надежности, просты и комфортны в применении.

Газовый котел – это устройство, которое преобразует химическую энергию, выделяемую во время сгорания топлива, в тепловую.

По способу монтажа газовые котлы делятся:

  • Настенные – экономичны, компакты, имеют встроенную инновационную систему управления.
  • Напольные – более громоздкие, имеют широкую линейку мощностей, что позволяет отапливать промышленные помещения.

По свойствам конструкции газовых котлов различают:

  • Котлы с атмосферной горелкой- конструктивно просты и чаще используются для отопления жилых зданий. Атмосферная горелка входит в базовую комплектацию котла.
  • Оснащенные надувными горелками — имеют сложную конструкцию, более дорогостоящие, чем котлы с атмосферной горелкой, обладают высокими мощностями, экологичны, долговечны, надежны, и могут использовать в качестве топлива не только газ, но и другие типы топлива (дизель, пеллеты). Надувная горелка не всегда входит в основную комплектацию котла.

По функциональным особенностям газовые котлы делятся:

  • Одноконтурные котлы — рассчитаны исключительно на обогрев помещения. Чтобы получить теплое водоснабжение рекомендуется установить с ним бойлер косвенного нагрева.
  • Двухконтурные котлы — одновременно работают как на обогрев помещений, так и на обеспечение дома горячей водой.

По способу розжига газовых котлов различают:

  • Пьезо – полностью зависимы от энергетики, часто применяются там, где существуют перебои с электричеством.
  • Электрические – запуск происходит автоматизировано, существенно экономят газ, так как запальник не горит постоянно.

По методу удаления продуктов горения котлы на газе делятся:

  • С естественной тягой – удаление продуктов сгорания реализуется за счет проточного воздуха.
  • С принудительной тягой – оборудованы закрытой камерой горения, куда воздух поступает по коаксиальному дымоходу. Такие котлы не сжигают кислород в помещении, и не нуждаются в его притоке с улицы.

Газовые котлы по энергоэффективности разделяются:

  • Конвекционные – используют низшую теплоту сгорания, потому важно при конструировании обеспечить условия недопущения конденсации воды на стенках топки, дымохода и теплообменника.
  • Конденсационные – используют высшую теплоту сгорания, обогрев помещения происходит за счет выделения пара воды из топлива за стенках экономайзера.

Газовые котлы производства компании «EUROTHERM TECHNOLOGY» сочетают в себе все потребности отечественного рынка и самые эффективные разработки в области технологических материалов и комплектующих.

Компания производит:

  • Бытовые газовые котлы «Евротерм».
  • Промышленные газовые котлы «Евротерм».
  • Газовые котлы 50-100 кВт.

Покупая газовые котлы Украины от «EUROTHERM TECHNOLOGY» вы получаете мощное технологическое оборудование с высоким КПД, современной автоматикой, оптимальными габаритами, способное долгие годы обеспечивать теплом и горячей водой ваш дом.

Контроль качества производимой продукции осуществляется на всех этапах ее изготовления и сборки. Комплектующие для газовых котлов проходят специальные испытания неразрушающими методами.

Решения для контроля температуры, управления процессами, измерения и записи данных

Решения для контроля температуры, управления технологическим процессом, измерения и записи данных | Eurotherm by Schneider Electric ww Посмотреть глобальный сайт

Добро пожаловать на сайт WW

Мы обнаружили, что вы можете предпочесть сайт AE. При необходимости используйте раскрывающийся список языков выше, чтобы изменить свой выбор.

Оставайтесь на этой территории

Управление данными, призванное упростить соблюдение нормативных требований и повысить доверие

Узнать больше

Изучите свои данные процесса в любое время и в любом месте с помощью простого в использовании и универсального программного обеспечения для управления данными

Узнать больше

Стратегический поставщик, обеспечивающий критически важные поставки в важнейшие отрасли и инфраструктура

Узнать больше Контроллер мощности

EPack с обменом данными по EtherCAT и Multi Loop Controller с улучшенной точностью ввода могут помочь.

Подробнее

Найдите продукт

Ознакомьтесь с полным предложением продуктов Eurotherm для вашего бизнеса

> Найдите свой продукт

Часто задаваемые технические вопросы

Выполните поиск в нашей библиотеке технических вопросов, видео, руководств и ответов, созданных нашей службой поддержки.

> Найдите свой ответ

Документация по продукту и программное обеспечение

Найдите и загрузите документацию по предложениям, информацию о поддержке, сертификаты, САПР и программное обеспечение.

> Найдите загрузку

Чем мы занимаемся в Eurotherm

В Eurotherm в качестве «доверенных консультантов» мы с энтузиазмом поддерживаем наших клиентов специальными знаниями и опытом для достижения совершенства процессов за счет эффективности автоматизации оборудования и соответствия нормативным требованиям

> О Eurotherm

Необходимые файлы cookie

Необходимые файлы cookie необходимы для правильной работы нашего веб-сайта и не могут быть отключены.Они отправляются на ваш компьютер или устройство, когда вы запрашиваете определенное действие или услугу, например при входе в систему, заполнении формы или настройке файлов cookie. Если вы настроите свой браузер на блокировку этих файлов cookie или предупреждение о них, некоторые части нашего веб-сайта не будут работать.

Сохранить настройки

Наш веб-сайт использует файлы cookie, предоставляемые нами и третьими сторонами. Некоторые файлы cookie необходимы для работы веб-сайта, в то время как другие могут быть изменены вами в любое время, в частности те, которые позволяют нам понять производительность нашего веб-сайта, предоставляют вам функции социальных сетей и улучшают работу с соответствующим контентом и реклама.Вы можете принять их все или установить предпочтения.

Принять все

.

продуктов Eurotherm | Eurotherm by Schneider Electric

Продукция Eurotherm | Eurotherm by Schneider Electric

Добро пожаловать на сайт WW

Мы обнаружили, что вы можете предпочесть сайт AE. При необходимости используйте раскрывающийся список языков выше, чтобы изменить свой выбор.

Остаться на этой территории

Дом | Продукция Eurotherm

Контроль температуры, управление процессами, измерения и регистрация данных

Продукция и программное обеспечение Eurotherm для промышленной автоматизации

Наш широкий ассортимент продукции отличается богатыми функциями и разработан для упрощения эксплуатации и сокращения времени разработки.Они содержат ведущие на рынке алгоритмы управления, стратегии записи и управления данными, которые повышают ценность промышленных процессов, улучшая качество, сокращая количество отходов и обеспечивая безопасность данных до тех пор, пока они необходимы. Десятилетний опыт в обеспечении управления процессами, регистрации и автоматизации мирового класса подкреплен непрерывной программой исследований и разработок, чтобы гарантировать, что наши решения отвечают современным вызовам, стоящим перед широким спектром отраслей. Наши клиенты полностью поддерживаются глобальной сетью продаж и обслуживания, состоящей из высококвалифицированного инженерного персонала, который разбирается в сферах применения и отраслях, которые они обслуживают.

Удовлетворение меняющимся нормативным требованиям

Мы поддерживаем наших клиентов, встраивая нормативные ноу-хау непосредственно в продукты, системы и сервисные решения, чтобы соответствовать специализированным требованиям промышленных стандартов

Соблюдать меняющиеся нормативные требования
Необходимые файлы cookie

Для наших веб-сайт работает нормально и не может быть отключен. Они отправляются на ваш компьютер или устройство, когда вы запрашиваете определенное действие или услугу, например.грамм. при входе в систему, заполнении формы или настройке файлов cookie. Если вы настроите свой браузер на блокировку этих файлов cookie или предупреждение о них, некоторые части нашего веб-сайта не будут работать.

Сохранить настройки

Наш веб-сайт использует файлы cookie, предоставленные нами и третьими сторонами. Некоторые файлы cookie необходимы для работы веб-сайта, в то время как другие могут быть изменены вами в любое время, в частности те, которые позволяют нам понять производительность нашего веб-сайта, предоставляют вам функции социальных сетей и улучшают работу с соответствующим контентом и реклама.Вы можете принять их все или установить предпочтения.

Принять все

.

Регулятор горения для котлов

Регулятор горения для котлов | Eurotherm by Schneider Electric

Добро пожаловать на сайт US

Мы обнаружили, что вы можете предпочесть сайт AE. При необходимости используйте раскрывающийся список языков выше, чтобы изменить свой выбор.

Пребывание на этой территории

Котлы часто являются основной системой генератора пара или горячей воды, используемой на промышленных предприятиях или в коммерческом отоплении.

Следовательно, они должны быть спроектированы так, чтобы работать эффективно и безопасно, быстро реагируя на любые изменения спроса. Системы управления горелкой должны быть одинаково адаптивными. Eurotherm Process Automation предлагает эффективные, хорошо реализованные методы управления, способные снизить эксплуатационные расходы, одновременно предоставляя ресурсы для большей гибкости в управлении и контроле завода. Управление горением горелки обычно включает один или комбинацию следующих методов:

  • Регулировка избытка воздуха
  • Подстройка кислорода
  • Модуляция горелки
  • Перекрестное ограничение воздуха / топлива
  • Полный контроль тепла

Регулирование избытка воздуха

На практике системы сжигания газа, нефти, угля и другие системы не обеспечивают идеального смешивания топлива и воздуха даже в наилучших достижимых условиях.

Кроме того, полное перемешивание может оказаться длительным процессом. На рис. 1 показано, что для обеспечения полного сгорания и уменьшения потерь тепла необходимо поддерживать избыток воздуха в приемлемом диапазоне.

Регулировка избытка воздуха обеспечивает:

  • Лучшую теплопередачу котла
  • «Заблаговременное предупреждение» о проблемах с дымовыми газами (избыток воздуха выходит из зоны максимальной эффективности)
  • Значительная экономия топлива

Oxygen trim

Когда доступно измерение кислорода в дымовых газах, механизм управления горением можно значительно улучшить (поскольку процентное содержание кислорода в дымовых газах тесно связано с количеством избыточного воздуха) путем добавления модуля регулирования кислородной коррекции , позволяя:

  • Более жесткий контроль избыточного воздуха по отношению к заданному значению кислорода для повышения эффективности
  • Более быстрый возврат к заданному значению после сбоев
  • Более жесткий контроль над выбросами дымовых газов
  • Соответствие стандартам выбросов
  • Простое добавление моноксида углерода или коррекция непрозрачности.

Модуляция горелки

Регулирующая регулировка - основное усовершенствование в управлении горением. Непрерывный управляющий сигнал генерируется контроллером, контролирующим линию пара или горячей воды.

Уменьшение давления пара или температуры горячей воды приводит к увеличению скорости горения. Преимущества введения модуляции горелки в управление горением включают:

  • Требования к топливу и воздуху постоянно согласовываются с потребностями горения
  • Давление пара или температура горячей воды поддерживается в более жестких пределах
  • Повышенный КПД котла
  • Средневзвешенная температура дымовых газов ниже

Перекрестное ограничение воздух / топливо

Стратегия контроля сгорания с перекрестным ограничением гарантирует, что в процессе сгорания никогда не может быть опасного соотношения воздуха и топлива.Это достигается за счет постоянного увеличения потока воздуха перед тем, как позволить потоку топлива увеличиться, как показано на рисунке 2, или за счет уменьшения потока топлива перед тем, как позволить потоку воздуха упасть.

На рисунке 3 изображена упрощенная блок-схема управления контуром сгорания с перекрестным ограничением. Комбинированное сжигание нескольких видов топлива одновременно может быть легко уложено в схему.

Перекрестное ограничение горения высокоэффективно и может легко обеспечить следующее:

  • Оптимизация расхода топлива
  • Более безопасные условия эксплуатации за счет снижения риска взрыва
  • Быстрая адаптация к изменениям в подаче топлива и воздуха
  • Удовлетворенность потребность завода в паре

Улучшенное перекрестное ограничение

Двойное перекрестное ограничение управления горением является усовершенствованием вышеупомянутого.Это достигается путем применения дополнительных динамических ограничений к заданным значениям для воздуха и топлива. Это означает, что фактическое соотношение воздух / топливо поддерживается в заданном диапазоне во время и после перехода. Этот метод защищает от того, чтобы сигнал потребности приводил к слишком бедному соотношению воздух / топливо, что снижает потери тепла.

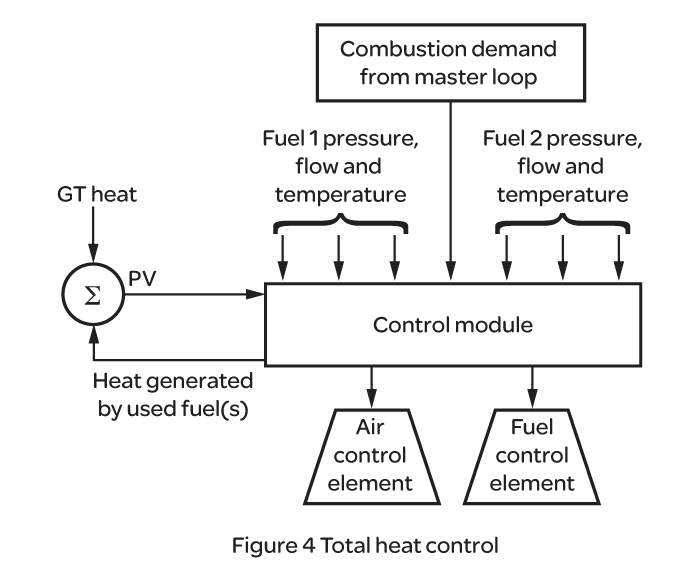

Полный контроль тепла

В ситуациях, когда сжигание не является основным источником тепла и когда несколько факторов влияют на общее количество тепла, вырабатываемого котлом, может быть введен контур управления для контроля и управления выделяемым теплом.Это особенно актуально для ТЭЦ, где используются газовые турбины и дожигание. Этот тип реализации показан на Рисунке 4:

Необходимые файлы cookie

Необходимые файлы cookie необходимы для правильной работы нашего веб-сайта, и их нельзя отключить. Они отправляются на ваш компьютер или устройство, когда вы запрашиваете определенное действие или услугу, например при входе в систему, заполнении формы или настройке файлов cookie. Если вы настроите свой браузер на блокировку этих файлов cookie или предупреждение о них, некоторые части нашего веб-сайта не будут работать.

Сохранить настройки

Наш веб-сайт использует файлы cookie, предоставленные нами и третьими сторонами. Некоторые файлы cookie необходимы для работы веб-сайта, в то время как другие могут быть изменены вами в любое время, в частности те, которые позволяют нам понять производительность нашего веб-сайта, предоставляют вам функции социальных сетей и улучшают работу с соответствующим контентом и реклама. Вы можете принять их все или установить предпочтения.

Принять все

.

О компании Eurotherm | Eurotherm by Schneider Electric

О компании Eurotherm | Eurotherm by Schneider Electric

Добро пожаловать на сайт EN

Мы обнаружили, что вы можете предпочесть сайт AE. При необходимости используйте раскрывающийся список языков выше, чтобы изменить свой выбор.

Оставайтесь на этой территории

Профиль компании

Eurotherm является «доверенным консультантом». Мы горячо поддерживаем наших клиентов специальными знаниями и опытом для достижения совершенства процессов за счет эффективности автоматизации машин и соблюдения нормативных требований

> Узнать больше

Карьера

Eurotherm - динамичная глобальная компания с высокопроизводительной культурой, которая ищет увлеченных людей, чтобы помочь нам вводить новшества на каждом уровне.

> Откройте для себя карьеру в Eurotherm

Регулируемая отрасль

В связи с постоянно меняющимися глобальными нормативными требованиями для многих отраслей, работайте с партнером, который может безопасно и своевременно выводить ваши продукты на рынок, соблюдая соответствующие нормативные требования

> Соответствие нормативным требованиям

Проекты

Десятилетний опыт в обеспечении управления процессами, регистрации и автоматизации мирового класса подкреплен непрерывной программой исследований и разработок, чтобы гарантировать, что наши решения отвечают современным вызовам, стоящим перед широким спектром отраслей.Наши клиенты полностью поддерживаются глобальной сетью продаж и обслуживания, состоящей из высококвалифицированного инженерного персонала, который разбирается в сферах применения и отраслях, которые они обслуживают.

> Изучите наш ассортимент отраслевых решений

50 лет

Основанная в 1965 году инновационной группой директоров в Уортинге, Западный Суссекс, Великобритания, компания вскоре расширила свою деятельность в смежных технологических областях. Были созданы независимые компании для производства регистраторов данных (Chessell Ltd), систем управления (TCS / Turnbull Control Systems) и промышленных приводов с регулируемой скоростью (SSD / системные приводы Shackleton).Все четыре компании добились международного успеха и в 1974 году были объединены в единую международную холдинговую компанию Eurotherm International.

> Откройте для себя нашу более чем 50-летнюю историю

Сертификаты

Откройте для себя коммерческие разрешения / сертификаты Eurotherm, которые включают такие сертификаты, как соответствие Nadcap, декларацию соответствия, российские сертификаты (ГОСТ, утверждение образца), сертификацию ISO (ISO9001, ISO14001), Сертификат калибровки UKAS, сертификаты соответствия EN14597, сертификаты экологической информации, Green Premium, Cybersecurity

> Откройте для себя наши сертификаты

Press

Eurotherm постоянно разрабатывает, расширяет и совершенствует не только наши продукты и услуги, но и саму промышленность - откройте для себя последние новости, происходящие сегодня на Eurotherm.

> Прочтите наши последние статьи

Не можете найти продукт, который ищете? У вас есть вопросы или вам нужна дополнительная информация о том, как установить продукт? Или хотите поговорить с кем-нибудь на общую тему, свяжитесь с нашей службой поддержки в Великобритании сегодня.

> Свяжитесь с нами

Необходимые файлы cookie

Необходимые файлы cookie необходимы для правильной работы нашего веб-сайта и не могут быть отключены. Они отправляются на ваш компьютер или устройство, когда вы запрашиваете определенное действие или услугу, например.грамм. при входе в систему, заполнении формы или настройке файлов cookie. Если вы настроите свой браузер на блокировку этих файлов cookie или предупреждение о них, некоторые части нашего веб-сайта не будут работать.

Сохранить настройки

Наш веб-сайт использует файлы cookie, предоставленные нами и третьими сторонами. Некоторые файлы cookie необходимы для работы веб-сайта, в то время как другие могут быть изменены вами в любое время, в частности те, которые позволяют нам понять производительность нашего веб-сайта, предоставляют вам функции социальных сетей и улучшают работу с соответствующим контентом и реклама.Вы можете принять их все или установить предпочтения.

Принять все

.

Отправить ответ

avatar
  Подписаться
Уведомление о
