Экскаватор ЭО-33211 технические характеристики, эксплуатация и масса, отзывы

При выполнении землеройных работ в больших объемах повсеместно используется экскаваторная техника. Благодаря своей высокой производительности и отличным техническим характеристикам, экскаватор ЭО 33211, выпускаемый Уралвагонзаводом, пользуется невероятной популярностью.

С его помощью можно без особого труда проводить работы с грунтом различных категорий в условиях высоких или низких температур. При необходимости экскаватор может использоваться для работы с твердыми и мерзлыми грунтами, если они предварительно будут разрыхлены.

Технические характеристики

Данный вид спецтехники представляется самым распространенным, так как повсеместно используется при прокладке коммуникаций, рытье котлованов под фундамент различных строений, в процессе разработки карьеров и для прочих нужд.

Технические характеристики экскаватора ЭО 33211 делают его поистине универсальным решением для проведения землеройных работ. Изучая их более подробно, целесообразно упомянуть:

  • эксплуатационная масса экскаватора составляет 18 тонн;

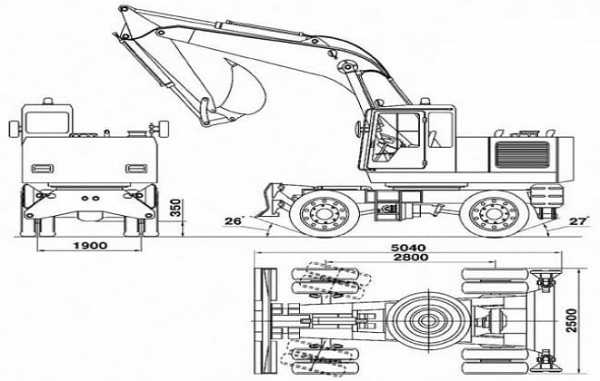

  • габариты техники
    (ДхШхВ) — 9,55х2,5х3,68 м. При работе на откидных опорах, ширина увеличивается до 3,7м;
  • предельные значения давления в гидравлической системе — 32МПа;
  • максимальное усилие при совершении землеройных работ — 175кН;
  • объем ковша составляет 0,85-1,05 куб.м;
  • скорость вращения рабочей платформы составляет 12 оборотов за 1 минуту;
  • скорость движения агрегата — 8-25км/ч.


Экскаватор ЭО 33211 А пользуется большой популярностью

При работе с устройством следует учитывать, что его наклон больше, чем на 5 градусов не допускается. При передвижении по сухой и твердой поверхности агрегат может преодолеть неровности, не превышающие 20 градусов.

Двигатель

Одним из важнейших элементов конструкции экскаватора является двигатель. В ЭО-33211 используется дизельный четырехтактный мотор, что позволяет сократить расходы на топливо. Он относится к V-образному типу, а его идентификационный номер ЯМЗ-236М2.

Рассматривая его ключевые характеристики, целесообразно упомянуть:

  • мощность силового агрегата 150л.с.;
  • частота вращения — 1700 об/мин;
  • конструкция мотора предполагает наличие 6 цилиндров.

Силовой агрегат, которым комплектуются экскаваторы данной серии, зарекомендовал себя как надежный и простой в обслуживании мотор, который при условии соблюдения рекомендаций производителя, может длительное время работать без необходимости ремонта.

Гидросистема

Гидравлическая система модели состоит из множества элементов, отвечающих за работу различных узлов агрегата. Они используются рабочим оборудованием, пневматической системой, активно применяются при управлении агрегатом.

Гидравлическая система включает в себя:

  • 4 основных насоса, объемами 112 и 11,6 кв.см;
  • 2 гидромотора, оба объемом 112 см кв. Используются для хода агрегата и его поворота;
  • гидроцилиндры. Используются рукоятью, стрелами, опорами, элементами рулевого управления и пр.;
  • 3 гидроаппарата золотникового типа.

Чистота рабочей жидкости, используемой в гидросистеме, обеспечивается с помощью нескольких фильтрующих элементов. Первый относится к магистральному типу, а второй работает в связке с закачивающим насосом.

Электросистема

Электросистема, реализованная в экскаваторе отличается простотой, так как относится к однопроводному типу. Её основным рабочим напряжением является 24 В. Она включает в себя 2 аккумулятора, стартер и генератор, что позволяет электрозависимым узлам ЭО-33211 корректно работать.

Ходовая часть

Изучая более подробно ходовую часть агрегата, целесообразно отметить, что её устройство предполагает наличие двух ведущих мостов. С помощью переднего узла оператор осуществляет управление агрегатом при выполнении работ. Колея экскаватора составляет 1,9м, а колесная база — 2,8м.

В конструкции используется 8 колес двухскатно-камерного типа. Все они одинакового размерного ряда 280R-508, а эталонное давление в шинах варьируется от 0,79 до 0,84 МПа.

Электросистема

Электросистема, реализованная в экскаваторе отличается простотой, так как относится к однопроводному типу. Её основным рабочим напряжением является 24 В. Она включает в себя 2 аккумулятора, стартер и генератор, что позволяет электрозависимым узлам ЭО-33211 корректно работать.

Основное рабочее оборудование

Вне зависимости от модификации экскаваторы данного производителя комплектуются двумя типами рабочего оборудования, которое призвано решить возникающие перед агрегатом задачи. К нему относится обратная лопата, которая чаще всего используется для копания грунта ниже уровня расположения техники.

Обратная лопата

Главным элементом представляется обратная лопата, которая используется в разного рода землеройных работ. Рассматривая рабочие характеристики подобного элемента более подробно, необходимо упомянуть следующие параметры:

  • номинальный объем ковша составляет 0,85 куб.м;
  • максимально допустимая глубина при копании — 5,8м;
  • при выгрузке, максимально высокое положение ковша достигает 6,5м;
  • если работы осуществляются на уровне агрегата, радиус копания составляет 9м;
  • экскаватор, снаряженный стандартным ковшом и рукоятью длиной 2,25м, будет весит 18 тонн.

Благодаря техническим характеристикам агрегата и особенностям его конструкции, удается осуществлять работы даже в условиях недостатка свободного пространства или наклонной поверхности.

Бульдозер

Другим стандартным элементом, которым комплектуются все без исключения экскаваторы этой марки, является бульдозер. Он состоит из нескольких узлов, среди которых упоминания засуживают гидроцилиндр, рычаги и отвал. Рычаги позволяют гарантировать постоянный угол резки бульдозера, что повышает качество выполняемых работ и их точность.

Кабина

Кабина экскаватора предназначена для размещения оператора. Она изготовлена из металла и оснащена 1 дверью и остеклением. Её конструкция позволяет обеспечить работнику широкий уровень обзора, что особенно важно при работе в условиях дефицита пространства. Благодаря качественной тепло- и звукоизоляции, в ней удается поддерживать комфортную температуру.

Особенности работы экскаватора

Изучая особенности, с которыми сталкивается работник при управлении экскаватором, следует прежде всего отметить, что органы для управления агрегатом размещены с учетом требований эргономики. Это позволяет выполнять все операции на которые рассчитан данный агрегат, не испытывая дискомфорта.

Важным элементом представляется система автоматизированного контроля, которая позволяет осуществлять мониторинг рабочих параметров изделия, при обнаружении отклонений или неисправностей вовремя прекратить работу.

Органы управления

Интерьер экскаватора включает в себя все необходимые элементы, используемые для управления агрегатом. К ним следует отнести руль и педали, рычаг ручного тормоза. Большинство из них расположены под передней панелью или на ней, однако некоторые элементы реализованы на кресле-пульте, в котором работает оператор.

Главным образом это элементы, отвечающие за манипуляции со стрелой, ковшом, опорами и бульдозером, что позволяет управлять данными узлами с максимальным удобством. Экскаватор обладает маневренностью и простотой управления

Техобслуживание и ремонт

При соблюдении рекомендаций производителя о регулярном техническом обслуживании в полном объеме, данный агрегат сравнительно редко требует проведения полноценных ремонтных работ. Благодаря простой конструкции, которая предусматривает легкий доступ мастера к любым узлам экскаватора, проводить ремонтные работы в отношении ЭО-33211 можно даже в обычных мастерских, не специализирующихся на ремонте спецтехники.

Модификации

Для удобства потребителя, выпускается сразу несколько модификаций данного экскаватора, что позволяет каждому подобрать оптимальное решение с учетом индивидуальных требований. Прежде всего, агрегаты разделяются на 2 группы: по типу климата, для работы в котором они предназначены. Первую составляют агрегаты «Стандарт», который подходят для работы в условиях от -40 до +40 градусов.

Другую составляют экскаваторы типа «Тропический», которые адаптированы к жаре и могут корректно работать при температурах от -20 до +55 градусов, что позволяет использовать их в южных регионах. Помимо этого, существует 2 модификации — ЭО 33211А и ЭО 33211К. Первый предназначен для разработки немерзлой почвы, а также раздробленных частей промерзшего грунта, частицы которого не более 20см.

Аналогичная модель с буквой «К» на конце идентификационного номера, является экскаватором, предназначенным для коммунальных работ. Он оснащается сварочными и насосными агрегатами, что позволяет ему больше соответствовать задачам коммунальных служб.

Количество отзывов Оставить отзыв

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{{{ review.rating_title }}} Показать еще Оставить отзыв

spectekhnika.info

ООО ИРБИС: Экскаватор ЭО-33211


Одноковшовый универсальный полноповоротный экскаватор ЭО-33211

Назначение

Экскаватор ЭО-33211 предназначен для разработки немерзлых грунтов категории I-IV, а также предварительно разрыхленных скальных и мерзлых грунтов с величиной кусков не более 200 мм.

Применяется при разработке карьеров, рытье котлованов, траншей, каналов и других подобных сооружений.

Приспособлен для работы в холодном климате при температуре окружающей среды в пределах от -400С до +400С.

Состав, устройство и работа экскаватора

Экскаватор ЭО-33211 является одноковшовой, универсальной, полноповоротной машиной на пневмоколесном ходу с индивидуальным гидравлическим приводом всех механизмов, с жесткой подвеской рабочего оборудования.

Управление рабочими процессами

Конструкция всех элементов кабины оператора выполнена с учетом требований эргономики, обеспечивает комфортные условия для работы, а органы контроля и управления обеспечивают выполнение оператором функциональных операций в течении всего рабочего дня, что обуславливает минимальные затраты на подготовку квалифицированных специалистов.

В кабине расположены рычаги, педали и щиток управления экскаватором, пульт-кресло, ящик для техдокументации и аптечки, вентилятор, солнцезащитный козырек, крючок для oдежды, огнетушитель, а также предусмотрено место для установки термоса.

Кабина звуко- и теплоизолирована, имеет остекление, обеспечивающее обзор рабочей зоны. Переднее стекло кабины снабжено двумя стеклоочистителями.

Для поддержания комфортного температурного режима при низкой температуре окружающего воздуха кабина машиниста отапливается от системы охлаждения двигателя с помощью отопителя.

Техническое обслуживание.

Хороший доступ ко всем узлам и их продуманная конструкция позволяет легко осуществлять техническое обслуживание и ремонт экскаватора в любых, даже неспециализированных мастерских.

Качество и надежность.

Разработанный и изготовленный Уралвагонзаводом экскаватор ЭО-33211 полностью соответствуют всем критериям конструктивной надежности, а традиционные качество и долговечность узлов и механизмов гарантируются сертифицированной системой качества производства.

Сервисное обслуживание.

Уралвагонзавод предлагает заказчику широкую техническую поддержку на весь гарантийный и постгарантийный период эксплуатации, что обеспечивает максимальную продолжительность работоспособности экскаватора ЭО-33211 и минимизацию затрат на ремонт.

Гарантии изготовителя.

Гарантийный срок эксплуатации экскаватора - 18 месяцев с момента отправки потребителю с предприятия-изготовителя при наработке не более 1500 моточасов.

Органы управления.

Органы управления включают в себя: рулевую колонку с педалью тормоза и краном управления стояночным тормозом, рычаг управления оборота двигателя, рычаг безопасности, стопор поворота платформы, педаль "действия", педаль понижающей блокировки хода и переключатель "опоры-бульдозер", педаль "плавающего" опускания стрелы.

Часть органов управления размещены на кресле-пульте оператора:
  • рукоять управления стрелой и ковшом,
  • рукоять переключения направления движения,
  • рукоять управления опорами и бульдозером,
  • рукоять управления поворотом платформы,
  • рукоять переключения скорости движения.

Отопление кабины.

Отопление кабины экскаватора осуществляется от системы охлаждения двигателя при помощи отопителя ОТ-2 У2-24-05 ТУ 3-760.0-93. Для защиты от механических повреждений, отопитель устанавливается на резиновые амортизаторы и закрывается сверху металлической крышкой.

Двигатель:
Модель

ЯМЗ-238ГМ2

Тип

дизельный, 4-тактный, 8-цилиндров

Мощность

125 (170)

Габаритные размеры:
Колея экскаватора, м

2,57

Ширина гусеничного хода, м

3,17

Высота экскаватора по кабине, м

3,085

Просвет под поворотной платформой, м

1,05

Клиренс (просвет под ходовой рамой), м

0,475

База экскаватора,м

3,8

Рабочее оборудование:

Наибольший радиус копания на уровне стоянки,R кс, м

9,6

Наибольшая высота выгрузки, Hg, м

5,8

Эксплуатационная масса, т

32

Продолжительность рабочего цикла, с

20

Наибольшее усилие копания, кН (тс)

210 (21)

Электрооборудование:
Количество аккумуляторных батарей

2

Мощность стартера, Ватт

8

Модель стартера

CT 103-A-01

Напряжение стартера, Вольт

28

Кабина:

Кабина звуко - и тепло - изолирована, имеет остекление, обеспечивающее обзор рабочей зоны. Переднее стекло кабины снабжено двумя стеклоочистителями. Кабина снабжена обогревателем и вентилятором.


www.oo0irbis.narod.ru

Колесный экскаватор ЭО-33211 - технические характеристики



















содержание   ..  10  11  12  13  14  15  16  17  18  19  20  ..







Полноповоротный ЭО 33211 гидравлический экскаватор на колесном ходу.

ЭО 33211 применяется при рытье котлованов, траншей, карьеров, каналов и др. подобных сооружений.

При помощи ЭО 33211 можно разрабатывать немерзлые грунты категорий I-IV, предварительно разрыхленные скальные мерзлые грунтов, если величина кусков составляет не более 200 мм.

ЭО 33211 может эксплуатироваться при землеройных, планировочных, погрузочных и других работах среднего объема, которые выполняются на рассредоточенных объектах и обеспечивают потребности таких организаций как строительные, дорожные, ремонтные и коммунальные и другие....

Технические характеристики ЭО-33211

Характеристики ЭО-33211
Эксплуатационная масса, т   18,9
Скорость движения, max, км/ч   25-35
Вместимость ковша ном.,м3   0,4-1,3
Наибольшая глубина копания, м   5,8
Рабочий цикл, с   17
Преодолеваемый уклон, град.   24
Высота выгрузки, м   до 6,7
Вылет ковша на уровне стоянки, м   9,2
Давление в гидросистеме эо 33211, МПа(кгс/см2)   30(300)
Подача насосов, л/мин.   2*220
Масса шасси, кг   6000
Радиус поворота передних колес, м   9
Клиренс, м   0,34
Мощность (номинальная), кВт (л.с)   150
Двигатель эо 33211   Тип: дизельный, 4-тактный, 6-ти цилиндровый V-образный
Частота вращения выходного вала (при номинальной мощности), об/мин.   1700
Допустимая нагрузка на ось, кгс   11000
Максимальное давление в гидросистеме, МПа(кгс/см2)   32(320)
Охлаждение   водяное























содержание   ..  10  11  12  13  14  15  16  17  18  19  20  ..











zinref.ru

Запчасти экскаватора ЭО-33211

Запасные части к ЭО-33211
НаименованиеОбозначениеЦена с НДС
1. Ковш
1Ковш основной33211.50.00.000- 1
2Ковш 1,05 куб.м33211.51.00.000. сб
3Ковш узкий 0,42 куб.мЭ20.52.00.000 сб
4Зуб-рыхлительЭ20.23.01.002 сб
5АдапторЭ20.50.01.005
6КоронкаЭ20.50.00.001
7Нож левый33211.50.00.200сб
8Нож правый33211.50.00.100сб
9Стопор33211.50.00.004-01
10Шайба33211.50.00.003
11Болт33211.50.00.005
12Гайка33211.50.00.006
2. Привод поворота
1Редуктор поворотаЭ20.03.01.000сб
2Шестерня33211.03.00.001
3БолтЭ4.03.01.045
4ШайбаЭ4.03.01.046
3. Шасси экскаватора
1Рама ходаЭ20.01.01.000сб-2
2Передняя опораЭ20.01.00.001сб
3Колесо с шинойЭ20.01.00.002сб
4Коробка передачЭ20.01.02.001сб-1
5Переключатель коробки передачЭ20.01.02.013сб
6Вал промежуточныйЭ20.01.02.086-1
7ШестерняЭ20.01.02.085
8ШестерняЭ20.01.02.081
9Синхронизатор в сбореЭ20.01.02.088,90,91
10Выходной валЭ20.01.02.087
11ШестерняЭ20.01.02.083
12ШестерняЭ20.01.02.084
13ШестерняЭ20.01.02.082
14ШестерняЭ20.01.02.080
15Мост переднийЭ20.01.04.001сб
16Мост переднийЭ20.01.04.001сб-6
17Тяга поперечнаяЭ20.80.002сб-1
18Мост заднийЭ20.01.05.001сб-1
19Бачок расширительныйЭ20.01.02.020сб
20Коллектор центральныйЭ20.01.06.001сб
21Вал карданныйЭ20.01.07.000сб
22Вал карданныйЭ20.01.07.000сб-1
23КарданЭ20.01.07.003сб
24КарданЭ20.01.07.004сб
25Опора поворотнаяЭ20.03.02.001сб
26ОпораЭ20.01.01.036
27Шайба защитнаяЭ20.01.00.055
28Шайба защитнаяЭ20.01.00.056
29Шайба защитная632.09.112
30Шайба защитная632.09.113
31Грязесъемник602.70.182
32Рукав 40У-18-13 L=105 ммТУ 005-6616-87
33ВилкаЭ20.01.07.002сб
34ВилкаЭ20.01.07.002сб-1
35ТрубаЭ20.01.07.007сб
36Рукав 40У-18-7(13) L=600 ммТУ 005-6616-87
37РукавЭ20.05.04.030сб-04
38Уплотнительное кольцоЭ20.01.07.010
39ВилкаЭ20.01.07.002сб-2
40ТрубаЭ20.01.07.007сб-1
4. Гидрооборудование шасси
1Цилиндр аутригераЭ20.01.11.001сб-01
2Гидроцилиндр поворотаЭ20.80.022сб-1
3ПалецЭ20.80.020
4МанжетаЭ20.01.11.007сб
5Уплотнение штока12.171.8.000-8
6Уплотнение поршня12.171.6.000-4
7Грязесъемник12.171.7.000-8
8Кольцо защитноеЭ20.01.11.007сб-1
9Кольцо опорно-поршневое12.171.3.000-11
10Кольцо опорно-штоковое12.171.2.000-8
11Кольцо уплотнительное520.15.004-36
12ТрубопроводЭ20.01.08.020сб
13ТрубопроводЭ20.01.08.029сб
14ТрубопроводЭ20.01.08.030сб
15ТрубопроводЭ20.01.08.050сб
16ТрубопроводЭ20.01.08.050сб-1
17ТрубопроводЭ20.01.08.051сб
18ТрубопроводЭ20.01.08.052сб
19ТрубопроводЭ20.01.08.052сб-1
20ТрубопроводЭ20.01.08.053сб
21ТрубопроводЭ20.01.08.060сб
22Гидроаппарат33211.05.16.200-1сб
23ДроссельЭ20.01.08.021сб
5. Система топливная, масляная
1МаслоохладительЭ20.11.09.017.сб
2Радиатор водянойЭ4.11.22.001сб-1
3Радиатор масляныйЭ4.11.22.017сб
4Рукав 40У-58-7(13) L=210 ммТУ 005-6616-87
5Рукав 40У-42-7(13) L=420 ммТУ 005-6616-87
6. Гидрооборудование платформы
1Гидроаппарат гидромоторовАЕШ ЭО1.00.00сб
2УгольникЭ4.09.17.094сб
3ТрубопроводЭ20.09.05.004сб
4ТрубопроводЭ20.09.05.005сб
5ТрубопроводЭ20.09.05.016сб
6ТрубопроводЭ20.09.05.017сб
7ТрубопроводЭ20.09.05.019сб-3
8ТрубопроводЭ20.09.05.020сб-1
9Блок клапановЭО 5122.04.15.000сб
10Блок клапановЭ20.01.08.009сб
11Блок клапановЭО 5122.04.16.000сб
12Клапан обратныйЭО 5122.05.09.000сб-1
13РукавЭ20.05.04.030сб-01
14РукавЭ20.05.04.030сб-02
15РукавЭ20.05.04.030сб-07
16РукавЭ20.05.04.030сб-08
17РукавЭ20.05.04.030сб-09
18КоллекторЭ20.05.04.038сб
19ПружинаЭ4.09.06.021
20ПружинаАЕШ Э01.00.004
21ПружинаЭ4.09.06.013
26ТрубопроводЭ20.09.05.019сб-3
27ТрубопроводЭ20.09.05.020сб-1
28Блок управления12.181.3.000-0
29Блок управления12.181.3.000-0
7. Установка дизеля насосов
1Редуктор раздаточный с гидронасосамиЭ20.11.08.010сб-1
2Патрубок впускной33211.11.03.100
3ГильзаЭ4.11.06.028
4КранЭ4.11.21.011сб-А
5Пружина172.64.001
6Канат 2,5с L=1500ммГОСТ 2172-80
7Канат 2,5с L=2500ммГОСТ 2172-80
8Глушитель33211.11.06.100сб
9Вал33211.11.08.001
10Привод сцепленияЭ20.11.07.011сб
11Шестерня33211.11.08.002
12Обойма33211.11.08.004
13Полумуфта33211.11.08.005
14ПрокладкаЭО 5221.01.17.018
15Прокладка33211.11.08.008
16Колесо33211.11.08.201
17КолесоЭ20.11.08.001
18Фланец33211.11.08.302
19Шайба33211.11.08.303
20ШайбаЭО 6124.11.08.303
21Хомут520.25.001сб-03
22Рукав 40У-8-7(13) L=40 ммТУ 005-6616-87
23Рукав 40У-8-7(13) L=80 ммТУ 005-6616-87
24Рукав 40У-16-7(13) L=40 ммТУ 005-6616-87
25Рукав 40У-16-7(13) L=100 ммТУ 005-6616-87
26Рукав 40У-16-7(13) L=800 ммТУ 005-6616-87
8. Трубопроводы всасывающие
1ПатрубокЭ20.07.03.010сб
2ПатрубокЭ20.07.03.012сб
3ПатрубокЭ20.07.03.013сб
4Патрубок левыйЭ20.07.03.018сб
5Патрубок правыйЭ20.07.03.019сб
6ХомутП1.11.00.360сб
7РукавЭ4.04.01.003сб-01
8РукавЭ4.04.01.003сб-02
9ХомутЭ4.11.01.100сб
10ПатрубокЭ20.07.03.008
11Рукав 40У-25-13 L=400 ммТУ 005-6616-87
12Рукав 40У-25-13 L=140 ммТУ 005-6616-87
9. Установка блока баков
1Фильтр магистральныйЭ4.05.31.001сб
2Фильтрующий элементЭ4.05.31.010сб
3Фильтр сетчатыйЭ4.05.31.006сб
4ФильтрЭ4.05.31.005сб
5Датчик указателя уровня топливаЭ4.07.00.001сб
6Фильтр заливнойЭ4.07.00.002сб
7Рукав Б(1)16-65-86-У L=130 ммГОСТ 18698-79
8Рукав Б(1)16-65-86-У L=230 ммГОСТ 18698-79
9ПрокладкаЭ20.09.06.024
10ПрокладкаЭО-5122.09.41.004
10. Установка подогревателя
1ПодогревательЭ4.11.18.001сб-1
2КотелЭ4.11.18.017сб
3Свеча накаливания54.42.45сб
4ПатрубокЭ4.11.18.003сб
5ПатрубокЭ4.11.18.006сб
6ФильтрЭ4.11.18.004сб
7Форсунка175.36.013сб-2А
8НаконечникЭ4.11.18.008сб
9Рукав 40У-12-13 L=90 ммТУ 005-6616-87
10Рукав 40У-48-3 L=80 ммТУ 005-6616-87
11Рукав 2Т25-15 L=207 ммТУ 005-6616-87
12Рукав 40У-8-13(7) L=120 ммТУ 005-6616-87
13Рукав 40У-10-13(7) L=70 ммТУ 005-6616-87
14Хомут520.25.001сб-04
15Рукав 40У-12-13(7) L=120 ммТУ 005-6616-87
16Рукав 40У-25-13(7) L=120 ммТУ 005-6616-87
17Рукав 40У-25-13(7) L=200 ммТУ 005-6616-87
18Хомут520.25.001сб
19Хомут520.25.001сб-01
11. Пневмооборудование платформы
1Баллон регенерационныйЭ20.60.01.030сб
2ХомутЭ20.60.01.021сб
3РесиверЭ20.60..01.001сб
4РесиверЭ20.60..01.002сб
5ПатрубокЭ20.11.11.001сб
12. Кабина
1Корпус кабиныЭ20.08.01.000сб
2Кресло " Пилот"F 2001А\SM80X
3Отопитель с кожухомЭ20.11.10.001сб
4ДверьЭ4.08.02.100сб
5Солнцезащитный щитокЭ4.08.05.121сб
6РукавЭ4.04.01.003сб
7РукавЭО-5221.04.01.700сб
13. Установка стрелы моноблочной и рукояти
1Гидроцилиндр рукояти12.208.0.000-1
2Гидроцилиндр стрелы12.213.0.000-2
3Гидроцилиндр ковша12.212.0.000-2
4Шток г/ц рукояти12.208.0.009-1
5Шток г/ц стрелы12.213.0.001-2
6Шток г/ц ковша12.212.0.013-2
7Остов рукоятиЭ20.30.01.100сб
8Остов рукояти33211.40.01.000сб-1
9Рычаг33211.70.03.000сб
12Рычаг33211.70.03.000сб-1
13Тяга33211.70.04.000сб-1
10Тяга33211.70.04.100сб
11Втулка33211.70.04.120сб
14Ось33211.30.00.003сб
15Ось33211.30.00.002сб
16Ось33211.70.00.002сб
17Ось33211.70.00.001сб
18Ось33211.70.00.007сб
19Втулка33211.30.00.006
20Втулка33211.30.00.012
21Втулка33211.70.00.009-1
22Гайка33211.30.00.016
23Кольцо33211.70.00.005
24Кольцо защитноеЭ20.01.11.007сб-1
25Кольцо стопорное33211.30.00.008
26Кольцо стопорное33211.30.00.008-1
27МанжетаЭ20.01.11.007сб
28Манжета уплотнительная12.171.1.001-12
29Палец33211.30.00.007
30Палец33211.30.00.007-1
31Сухарь33211.30.00.011
32Шайба33211.30.00.009
33Шайба33211.30.00.015
34Шайба33211.70.00.004
35Шайба33211.70.00.008-1
14. Электрооборудование
1Щиток управленияЭ20.12.05.010сб
2Щиток подогревателяЭ20.12.05.012сб
3Провод минусровыйП1.13.07.028сб
15. ЗИП
1Пробник монометрическийЭО-5122.20.00.110сб-2
2Пробник монометрическийЭО-5122.20.00.120сб-2
3ЗИП на КЭ
Дополнительно I
1ПлатформаЭ20.02.01.000сб-1
2Кулак повор.лев.с кард.без суппортаЭ20.01.04.002сб-1
3Кулак повор.прав.с кард.без суппортаЭ20.01.04.002сб-1-01
4Шаровая опора поворотного кулакаЭ20.01.04.005сб-2
5Корпус поворотного кулака прав.Э20.01.04.001
6Поворотный рычаг нижний левыйЭ20.01.04.032-1А-2
7Поворотный рычаг нижний правыйЭ20.01.04.033-1А
8Поворотный рычаг верхний (крышка)Э20.01.04.013
9Шкворень рулевойЭ20.01.04.006
10Цапфа переднего мостаЭ20.01.04.154
11Толкатель механизма разжимногоЭ20.01.04.053сб
12Разжимной механизм левыйЭ20.01.04.052сб
13Разжимной механизм правыйЭ20.01.04.052сб-1
14Поворотный рычаг верхний правыйЭ20.01.04.031-3
15ПолуосьЭ20.01.04.003-1
16ПолуосьЭ20.01.04.003-1-02
17ПолуосьЭ20.01.04.003-1-01
18ОтвалЭ20.01.10.100сб-1
19Опора откидная (Башмак)Э20.01.09.008сб
20Дистанционное кольцоЭ20.01.04.009
21Рукав 25х110012.198.0.000-7
22Рукав 25х138012.198.0.000-9
23Рукав 25х190012.198.0.000-12
24Рукав 25х280012.198.0.000-17
25Рукав 25х300012.198.0.000-18
26Панель правая (с покраской)
27Панель левая (с покраской)
28Нож левый33211.50.00.200сб
29Нож правый33211.50.00.100сб
30ОсьЭ20.80.023-2-01
31СальникЭ20.80.024
32Гайка520.02.009-01
33Шплинт 4х40.016Г 397-79
34МанжетаЭ20.01.00.007
35ДемпферЭ20.01.00.037
36ОсьЭ20.01.00.011-2
37УпорЭ20.01.00.036
38ПланкаЭ20.01.00.010-1
39ТрубопроводЭ20.01.13.029сб
41КрышкаЭ20.01.08.018сб
42ТрубопроводЭ20.01.08.049сб
43Корпус33211.05.16.210сб
44СапунЭ20.07.01.010сб
45Диск трения432.40.074-1
46Диск трения172.40.032сб
47Тяга L = 1 мЭ20.01.12.200сб
48Тяга L = 1,8 мЭ20.01.12.300сб
49Тяга L = 0,58 мЭ20.01.12.400сб
Дополнительно II
1Блок управления (1р)П741 Н-00-000
2Блок управления(2р)101 ВНМ-01
3Блок управления (п)111ВFM
4БИС 2М, БКПМ
5Гидронасос313.3.107.507.403
6Гидронасос310.12.06
7Гидронасос310.12.05
8Гидромотор310.3.112.00У
9Гидромотор303.3.112.241
10КлапанУ462 817
11Клапан530; 510
12КлапанКПП-3
13Стекло лобовоеТриплекс
14Ремкомплект г\ц поворота
15Ремкомплект г\ц рукояти
16Ремкомплект г\ц ковша и стрелы
17Ремкомплект г\ц аутригера
18ремкомплект центрального коллектора
19гидрозамок гидроцилиндра аутриггера21.18.000
20гидрозамок гидроцилиндра аутриггераKOHU (аналог 21.18.000) Болгария
21тормозная камера
22тормозная камера с энергоаккумулятором

sesnab.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
