Комбинированный строгальный станок Энкор Корвет-24 90240 - цены, описание, характеристики, отзывы, фото

Краткая характеристика

Благодаря тому, что модель совмещает в себе две функции, с ее помощью можно недорого организовать оснащение небольшой мастерской. Основное назначение, которым обладает комбинированный строгальный станок Энкор Корвет-24, заключается в осуществлении строгания, фугования, а также выполнении функции рейсмуса - благодаря этому купить приспособление стоит для использования в условиях ограниченного пространства. Несмотря на то, что прибор является одной из наименее дорогих моделей, которые содержит каталог производителя, он обладает всеми признаками высококачественного профессионального оборудования. В частности, это проявляется в отличном функционале, а также в возможности работы с достаточно крупными заготовками.

Привод и рабочая область

Коллекторный электродвигатель, который положен в основу приспособления, развивает среднюю мощность, которая равна 1,25 кВт - такой показатель позволяет повысить производительность по сравнению с прочими устройствами аналогичного класса. Стоит также отметить использование ременной трансмиссии, благодаря которой комбинированный строгальный станок Энкор Корвет-24 заслужил неплохие отзывы, обусловленные низким уровнем шума, вибраций и прочих негативных факторов, ухудшающих комфортабельность рабочего места оператора. Относительно невысокий показатель энергопотребления приводит к тому, что эксплуатация прибора обходится очень недорого. Кроме того, его можно подключать и к источникам питания малой мощности - в том числе и к генераторам, работающим на жидком топливе. Как и прочие машины двойного назначения, которые включает в свой каталог изготовитель, данный агрегат имеет соответствующее количество рабочих столов, предназначенных для выполнения различных функций. Габариты нижнего, позволяющего работать в режиме рейсмуса, составляют 255*255 мм - за счет этого модель Энкор Корвет-24 может работать с заготовками средней длины, однако при необходимости строгания очень крупных изделий лучше заказать специальные роликовые подпоры. Характеристики поверхности, использующейся для фугования, предполагают использование размеров 737*210 мм - это соответствует показателям крупных досок и брусков.

Характеристики работы

При использовании устройства в режиме рейсмуса, оно может обрабатывать деревянные заготовки, толщина которых варьируется в пределах 5-120 мм. Если же говорить о ширине, то она одинаковая для обоих столов и составляет 204 мм. При необходимости можно также воспользоваться наклоном подающей планки - его максимальное значение составляет 45 градусов. Высокая мощность прибора в сочетании с компоновкой, предполагающей установку двух ножей, позволяет достичь оптимальных показателей скорости и качества. Модель Энкор Корвет-24 получает хорошие отзывы благодаря отсутствию видимых дефектов на обработанных поверхностях - это является заслугой частоты вращения вала, установленной на уровне 8000 оборотов в минуту. Стандартное крепление позволяет проводить автоматическую протяжку заготовок со скоростью 8 метров в минуту.

Основные особенности

Масса устройства составляет всего 29 кг, что в сочетании с небольшими габаритами позволяет перевозить станок в багажнике легкового автомобиля.

www.enkor24.ru

Энкор Корвет-24 цена, характеристики, видео обзор, отзывы

  • -Тип: комбинированный
  • -Потребляемая мощность: 1 250 Вт
  • -Напряжение: 220 В
  • -Макс. число оборотов х.х.: 8 000 об/мин
  • -Регулировка угла наклона: Есть
  • -Пиление: Нет
  • -Строгание: Есть
  • -Фрезерование: Нет
  • -Рейсмусование: Есть
  • -Сверление: Нет
Где купить

Здесь вы можете посмотреть видео обзор Энкор Корвет-24. Узнать характеристики, прочитать отзывы о Энкор Корвет-24.

Характеристики

* Точные характеристики уточняйте у продавца.

Основные характеристики

Типкомбинированный
Потребляемая мощность1 250 Вт
Напряжение220 В
Макс. число оборотов х.х.8 000 об/мин
Регулировка угла наклонаЕсть

Выполняемые работы

ПилениеНет
СтроганиеЕсть
ФрезерованиеНет
РейсмусованиеЕсть
СверлениеНет
ШлифованиеНет
ФугованиеНет
ТочениеНет

Строгание

Макс. ширина строгания204 мм
Макс. глубина строгания64 мм

Рейсмусование

Максимальная ширина рейсмусования204 мм
Максимальная толщина снимаемого слоя2 мм
Скорость подачи при рейсмусовании8 м/мин

Габариты

Длина рабочего стола737 мм
Вес184 кг
Ширина рабочего стола210 мм
Высота46 см
Длина84 см
Ширина46 см

* Точные характеристики уточняйте у продавца.

Форум Энкор Корвет-24

Задать вопрос

naobzorah.ru

Станок деревообрабатывающий комбинированный Корвет 24

Скачать паспорт - Станок строгальный комбинированный - Корвет 24

Станок деревообрабатывающий комбинированный Корвет 24. (фуговально рейсмусовый станок)

Назначение:

Переносной электрический станок деревообрабатывающий комбинированный предназначен для строгания поверхности заготовок из древесины врвщающемся вала с двумя строгальными ножами. Обработка дерева на этом станке производится двумя способами. (фуговально рейсмусовый станок) В первую очередь обрабатывается нижняя (строгание) затем верхняя (в режиме рейсмуса) сторона заготовки.

Рейсмус.

Подача заготовок в рейсмус машины осуществляется автоматически, со скоростью 8 метров в минуту. Мощный коллекторный двигатель обеспечивает высокую частоту рабочего вала.

Фугованый.

Благодоря изменению угла наклона направляющей планки, от 90 до 45 градусов, появляется возможность обрабатывать торец заготовки под любым углом в данном диапазоне.

Оснастка.

При выполнении строгания, пылесборник устанавливается с нижней стороны приемного и подающего столов. При строгании по высоте (рйсмус) пылесборник устанавливается сверху на приемном столе. Станок деревообрабатывающий комбинированный Корвет 24 имеет патрубок пылесборника. Для удаления стружки и пыли подключается пылесос (который приобретается отдельно). В качестве дополнительной комплектации станку корвет 24 с длинными заготовками вы можете дополнительно приобрести роликовые опоры, для создания удобства при работе.

Запчасти.

Для фуговально рейсмусного станка Корвет 24, интернет магазине korvet-shop.ru предлагает расходные материалы и запасные части - Ремни привода рабочего вала и комплект строгальных ножей.

ХАРАКТЕРИСТИКИ
Модель
Корвет 24
Номинальная потребляемая мощность двигателя. Вт 1250
Номинальное напряжение питания. В/Гц 220/50
Тип электродвигателя коллекторный
Передача ремённая
Частота вращения рабочего вала, об/мин 8000
Диаметр рабочего вала, мм 50
Количество ножей на рабочем валу. шт. 2
Макс. глубина строгания за один проход, мм 2
Размер рабочего стола (строгального), мм 737x210
Макс. ширина обрабатываемой заготовки, мм 204
Размер рабочего стола (рейсмуса), мм 255x255
Макс. толщина заготовки, мм 120
Мин. толщина обрабатываемой заготовки, мм 5
Скорость автоматической подачи, м/мин 8
Угол наклона направляющей планки, град. 0-45
Диаметр патрубка для пылесборника. мм 64
Масса нетто/брутто, кг 26/29
Размер упаковки (ДхШхВ). мм 820x460x460

korvet-shop.ru

Энкор корвет-24 Инструкция по эксплуатации онлайн [7/12]

8

16. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (РИС. 14, 15)

Рис. 14

Рис. 15 (вид снизу)

16.1. Необходимо регулярно очищать приводные шестерни от пыли и грязи с помощью щетки или сжатого воздуха.

Регулярно смазывайте все подшипники, шестерни, цепные передачи и цепи небольшим количеством машинного

масла. Регулярно очищайте ремни и шкивы от смазки, грязные шкивы и ремни могут привести к проскальзыванию.

Изношенные ремни заменяйте - код для заказа

ремней – 25651; 25675 (PJ584).

16.2. Регулярно очищайте рабочие столы и рабочий вал от пыли, производите смазку подшипников рабочего вала и

роликов подачи и приема заготовки.

16.3. Регулярно очищайте столы (приёмный и подачи), стол для обработки заготовок по толщине от смолы. Для этого

необходимо очищать поверхности с применением керосина или бензина с последующим покрытием

поверхности

тонким слоем воска, способствующим лучшему скольжению заготовки по столам.

16.4. Заменяйте угольные щетки, когда они изношены до 4,8 мм их длины, Рис.15. Щетки необходимо менять парами.

Для безопасной и надежной работы машины помните, что ремонт, обслуживание и регулировка должны проводиться

в сертифицированных сервисных центрах с использованием только оригинальных запасных частей и

расходных

материалов.

16.5. Останавливайте машину, проверяйте состояние крепления и положения всех сопрягаемых деталей, узлов и

механизмов после 50 часов наработки.

17. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисп

авность Возможная п

ичина

ействия по

ст

анению

1. Нет нап

яжения в сети питания 1. П

ове

ьте наличие нап

яжения в сети

2. Неисп

авен выключатель 2. П

ове

ьте выключатель

3. Статор или ротор сгорели

3. Обратитесь в специализированную мастерскую для

емонта.

1. Двигатель не

запускается

4. Повышенный износ щёто

4. Замените щётки на новые

1. Низкое нап

яжение 1. П

ове

ьте нап

яжение в сети

2. Пе

ег

зка по сети 2. П

ове

ьте нап

яжение в сети

3. Сгорела обмотка или обрыв в

обмотке

3. Обратитесь в специализированную мастерскую для

емонта

2. Двигатель не

развивает

полную скорость

и не работает на

полную

мо

ность

4. Слишком длинный

линительный шн

4. Замените шнур на более короткий, убедитесь, что он

отвечает т

ебованиям п.5.2.4.

1.

вигатель пе

ег

жен 1. Уменьшите ско

ость подачи заготовки

2. Обмотки сгорели или обрыв в

обмотке

2. Обратитесь в специализированную мастерскую для

емонта

3. Двигатель

перегревается,

останавливается,

размыкает

прерыватели

предохранителей

3. Предохранители или

прерыватели имеют

недостаточную мощность

3. Установите предохранители или прерыватели

соответствующей мощности

1. Не заточены ножи 1. Заточите ножи

2. Не от

ег

ли

ованы ножи 2. П

авильно

становите выст

п ножей

3. Рабочий вал плохо зак

еплён 3. Затяните болты к

епления

абочего вала

4. Повышенная

вибрация

4. П

очие п

ичины 4. П

ове

ьте машин

в специализи

ованной масте

ской

18. КРИТЕРИИ ПРЕДЕЛЬНОГО СОСТОЯНИЯ

Критериями предельного состояния строгальной комбинированной машины считаются поломки (износ, коррозия,

деформация, старение, трещины или разрушения) узлов и деталей или их совокупность при невозможности их

устранения в условиях авторизированных сервисных центров оригинальными деталями, или экономическая

нецелесообразность проведения ремонта.

Критериями предельного состояния строгальной комбинированной машины Корвет являются:

- поломка

основания и рабочего стола;

- поломка рабочего стола и электродвигателя.

19. УТИЛИЗАЦИЯ

Строгальную комбинированную машину и её детали, вышедшие из строя и не подлежащие ремонту, необходимо

сдавать на специальные приёмные пункты по утилизации. Не выбрасывайте вышедшие из строя узлы и детали в

бытовые отходы.

5

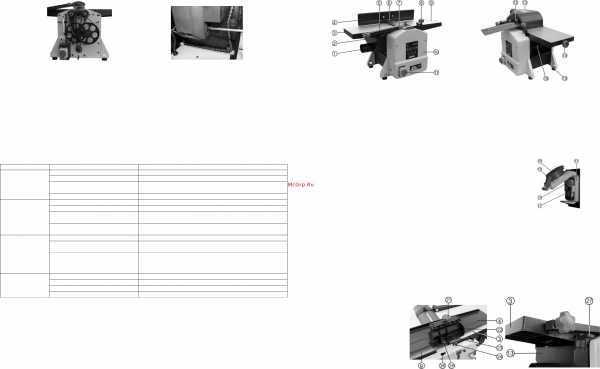

7. УСТРОЙСТВО МАШИНЫ

Рис.2 Рис.3

1. Патрубок (пылесборника) 9. Стол подачи

2. Винт установочный (кронштейна) 10. Защитный кожух

3. Стол приёмный 11. Магнитный пускатель

4. Направляющая планка 12. Винт фиксации (установки защитной планки)

5. Кронштейн (планки защитной рабочего вала) 13. Пылесборник

6. Планка защитная (рабочего вала)

14. Маховик (перемещения стола подачи -

установка глубины строгания)

7. Винт фиксации (поворота защитной планки) 15. Резиновая опора

8. Ручка (перемещения

рабочего стола обработки

по толщине)

16. Рабочий стол (строгания по высоте)

8. МАГНИТНЫЙ ПУСКАТЕЛЬ

Рис.4

8.1. Машина оснащена магнитным пускателем, предотвращающим самопроизвольное

включение после отключения питания. Магнитный пускатель (11), Рис.4, закрыт

защитной крышкой (19) и заблокирован кнопкой (20), предотвращающей

самопроизвольный пуск машины после нажатия на кнопку (20). Как показано на Рис.2, при

закрытой крышке

машина автоматически отключается от питания; машину можно

включить только после открытия крышки (19) и нажатия зеленой кнопки (17). Отключение

машины производится нажатием на красную кнопку (18). В случае необходимости

экстренного отключения машины следует нажать на красную кнопку (20), в результате

чего произойдет отключение питания.

9. СБОРКА И УСТАНОВКА МАШИНЫ

9.1. Установка машины (Рис.3)

9.1.1. Машина должна устанавливаться на прочной, ровной, горизонтальной поверхности верстака с учётом веса

машины и обрабатываемой заготовки. При выборе места для установки машины убедитесь, что помещение

достаточно освещено, и оператор не будет работать в собственной тени. С каждой стороны машины должно

быть

достаточно места для работы с заготовками планируемого размера.

9.1.2. Для повышенной устойчивости машина может быть прикреплёна болтовым соединением к верстаку через

отверстия для установки и крепления резиновых опор (15).

9.2. Сборка машины

9.2.1. Как показано на Рис.2, установите и закрепите направляющую планку (4). Выкрутите болт (24), в фигурный паз

(26) установите и продвиньте в

направлении приёмного стола (3) грибок (25) регулирующего устройства (22).

Совместите резьбовое отверстие установки болта (24) в приёмном столе (3) с прорезью (23) в регулирующем

устройстве (22). Зафиксируйте положение регулирующего устройства (22) болтом (24), Рис 5.

9.2.2. При оборудовании машины для

выполнения строгания необходимо

установить пылесборник (13), Рис. 6, с

нижней стороны приёмного и

подающего столов (3 и 9), как

показано на Рис. 2 и зафиксировать

клипсами

(27) в специальных гнёздах

на приёмном столе (3).

Внимание: Машина оборудована

концевым выключателем. Без

установленного и закреплённого

пылесборника машина не

включится

Рис. 5

Рис.6

mcgrp.ru

Энкор корвет-24 Инструкция по эксплуатации онлайн [5/12]

10

Техническое обслуживание машины (станка), проведение регламентных работ, регулировок, указанных в руководстве

по эксплуатации, диагностика не относятся к гарантийным обязательствам и оплачиваются согласно действующим

расценкам сервисного центра;

- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца (услуга

платная).

Предметом гарантии не является неполная комплектация машины (станка), которая могла быть выявлена при

продаже. Претензии от третьих лиц не принимаются.

Срок гарантии продлевается на время нахождения машины (станка) в гарантийном ремонте.

РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:

Во всех случаях нарушения нормальной работы машины (станка), например: падение оборотов, изменение

шума, появление постороннего запаха, дыма, вибрации, стука, повышенного искрения на коллекторе –

прекратите работу и обратитесь в сервисный центр «Корвет» или гарантийную мастерскую.

При заключении договора купли-продажи машины (станка), указанного в настоящем гарантийном талоне,

покупатель был ознакомлен:

- с гарантийным сроком, сроком службы, (сроком годности или моторесурсом, если указан) на приобретаемый товар,

а также со сведениями о необходимых действиях покупателя по истечении указанных сроков и возможных

последствий в случае невыполнения таких действий, если товар по истечении указанных сроков представляет

опасность для жизни, здоровья и имущества потребителя или окружающих, или становится непригодным для

использования по назначению;

- с правилами эффективной и безопасной эксплуатации, хранения, транспортировки и утилизации приобретаемой

машины (станка), рекомендованными изготовителем.

Данные правила покупателю понятны. Покупатель обязуется ознакомить с этими правилами лиц, которые будут

непосредственно эксплуатировать приобретенную машину (станок).

При заключении договора купли-продажи покупатель ознакомлен с назначением приобретаемой машины (станка),

её техническими характеристиками, номинальными и максимальными возможностями.

При заключении договора купли-продажи машины (станка), указанного в гарантийном талоне, продавец передал,

а покупатель получил руководство по эксплуатации и заполненный гарантийный талон на приобретаемую машину

(станок) на русском языке.

Машина (станок) получена в исправном состоянии в полной комплектации, указанной в руководстве по

эксплуатации, проверена продавцом в моем присутствии и мной лично. На момент продажи видимых повреждений не

обнаружено (царапины, вмятины, трещины на корпусе и прочие внешние недостатки). Претензий по качеству,

работоспособности и комплектации машины (станка) не имею.

С условиями гарантийного обслуживания ознакомлен и согласен.

Подпись владельца:_________________________________

Сервисный центр “Корвет” тел./ факс (473) 261-96-45

E-mail: [email protected]

E-mail: [email protected]

Изготовитель: ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.

Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.

Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:394018,

Воронеж, пл. Ленина, 8. Тел./факс: (473) 239-03-33 E-mail: [email protected]

3

4.1.6. Дети и посторонние лица должны находиться на безопасном расстоянии от рабочего места. Запирайте рабочее

помещение на замок.

4.1.7. Не перегружайте машину. Ваша работа будет выполнена лучше и закончится быстрее, если вы будете

выполнять её так, чтобы машина не перегружалась. Нормальной

нагрузкой вашей машины считается режим работы

до достижения номинальной потребляемой мощности в силовой цепи электродвигателя (см. п.2).

4.1.8. Используйте машину только по назначению. Не допускается самостоятельное проведение модификаций

машины, а также использование ее для работ, на которые она не рассчитана.

4.1.9. Одевайтесь правильно. При работе не надевайте излишне свободную одежду, перчатки, галстуки,

украшения.

Они могут попасть в подвижные детали машины. Всегда работайте в нескользящей обуви и убирайте назад длинные

волосы.

4.1.10. Всегда работайте в защитных очках: обычные очки таковыми не являются, поскольку не противостоят ударам;

работайте с применением наушников для уменьшения воздействия шума.

4.1.11. При отсутствии на рабочем месте эффективных систем пылеудаления рекомендуется использовать

индивидуальные средства защиты дыхательных путей (респиратор), поскольку древесная пыль некоторых пород

может вызывать аллергические осложнения.

4.1.12. Запрещается брать или подавать детали, инструменты, заготовки и т.д. через работающую машину.

Сохраняйте правильную рабочую позу и равновесие.

4.1.13. Контролируйте исправность деталей машины, правильность регулировки подвижных деталей, соединений

подвижных деталей, правильность установок под планируемые

операции. Любая неисправная деталь должна

немедленно ремонтироваться или заменяться.

4.1.14. Содержите машину в чистоте, в исправном состоянии, правильно ее обслуживайте.

4.1.15. Перед началом любых работ по настройке или техническому обслуживанию машины отсоедините вилку шнура

питания от розетки электросети.

4.1.16. Используйте только рекомендованные комплектующие. Соблюдайте указания, прилагаемые к комплектующим.

Применение несоответствующих комплектующих может

стать причиной несчастного случая.

4.1.17. Не оставляйте машину без присмотра. Прежде чем покинуть рабочее место, выключите машину, дождитесь

полной остановки рабочего вала и отсоедините вилку от розетки электросети.

4.2. Дополнительные указания по обеспечению безопасности при работе со строгальной

деревообрабатывающей машиной

4.2.1. Перед первым включением машины обратите внимание на:

- правильность сборки и

надежность установки;

- крепление строгальных ножей;

- отсутствие посторонних предметов на машине;

- отсутствие повреждений в электрических проводах питания.

ВНИМАНИЕ! Прочтите надписи с предупреждающими указаниями на наклейках, расположенных на

машине. Для исключения возможности поражения электрическим током не подвергайте машину

воздействию повышенной влажности.

4.2.2. Никогда не включайте машину при открытом кожухе привода.

4.2.3. Никогда

не выполняйте глубину строгания более 2 мм.

4.2.4. Используйте толкатели для подачи заготовок при строгании.

4.2.5. Из заготовки необходимо удалить гвозди или иные инородные предметы, которые могут стать причиной

поломки строгальных ножей и рабочего вала.

4.2.6. Будьте осторожны при регулировке или замене ножей, чтобы не порезать руки.

4.2.7. Никогда не опускайте руку в отверстие

для удаления опилок, если машина включена в электрическую сеть.

4.2.8. После включения машины дождитесь, чтобы рабочий вал достиг максимальной скорости вращения перед

началом выполнения строгания.

4.2.9. Не выполняйте операции строгания на заготовках короче 200 мм, уже 20 мм или тоньше 5 мм.

4.2.10. Подавайте заготовки к рабочему валу только навстречу направлению его вращения.

4.2.11. Никогда

не включайте машину, если заготовка касается ножей.

При обработке длинных заготовок, превышающих длину стола, необходимо использовать роликовые

опоры или другие приспособления, установленные по высоте в одной плоскости с рабочим столом

4.2.12. Постоянно контролируйте заготовку. Не допускайте, чтобы заготовка упиралась в рабочий вал без опоры на

направляющую планку. Заготовка может выскочить из

машины на большой скорости и нанести серьезную травму.

4.2.13. Не пытайтесь выполнять операции, с которыми вы незнакомы.

4.2.14. Не допускайте попадание рук непосредственно на рабочий вал.

4.2.15. Никогда не стойте на одной линии с линией подачи заготовки. Всегда стойте сбоку. Если произойдет отдача

заготовки, то она вас не ударит.

4.2.16. Не используйте машину

вблизи легковоспламеняющихся жидкостей или газов.

4.2.17. Обрабатываемую заготовку постоянно прижимайте к направляющей планке и поверхности рабочего стола,

чтобы она не могла качаться или вращаться. Под заготовкой не должны скапливаться опилки.

4.2.18. Не строгайте одновременно несколько заготовок.

4.2.19. Будьте особенно внимательны при строгании больших, очень маленьких или неудобных заготовок.

4.2.20. Избегайте неудобных положений

рук, т. к. при внезапном соскальзывании одна или обе руки могут оказаться в

зоне строгания.

4.2.21. Если вам что-то показалось ненормальным в работе машины, немедленно прекратите ее эксплуатацию.

4.2.22. Всегда будьте внимательны, особенно при выполнении повторяющихся монотонных действий. Не

успокаивайтесь ошибочным чувством безопасности.

mcgrp.ru

Энкор Корвет-24 10224 Инструкция по эксплуатации онлайн [10/10]

8

13. ЗАМЕНА СТРОГАЛЬНЫХ НОЖЕЙ

Внимание: Перед заменой ножей необходимо отключить машину от сети

13.1. Отключите электрическую вилку машины от питающей розетки электросети. Демонтируйте

направляющую планку (4), переместите защитную планку (6), Рис.2, или снимите пылесборник (13), Рис.3.

13.2. Ослабьте винты крепления прижимной пластины вращением по часовой стрелке ключом, снимите

прижимную пластину вместе с ножами с рабочего вала, очистите прижимную пластину, гнездо прижимной

пластины и ножи от опилок и пыли

. Осмотрите ножи, прижимную пластину и винты. Если есть повреждения,

детали следует заменить. Затем полностью соберите ножи и прижимную пластину и надежно установите в

пазы рабочего вала, вращая винты крепления прижимной пластины против часовой стрелки. На этом этапе

винты следует только слегка закрепить.

Рис.10

Рис.11

13.2. Проверьте выступ ножей над поверхностью приемного стола. Выступ ножей должен быть не более 0.1

мм, но не ниже поверхности приемного стола. После установки ножей рабочего вала в правильное положение

надежно закрепите винты, начиная с центральных винтов и заканчивая внешними винтами.

Внимание: Ч

тобы предотвратить чрезмерный крутящий момент и возможное повреждение резьбы

прижимной пластины или винтов, не рекомендуется использовать различные удлинители ключей или

другие приспособления. Для собственной безопасности следует немедленно заменить поврежденную

прижимную пластину или винты с поврежденной резьбой.

14. ОПОРА РОЛИКОВАЯ

Для создания удобства при работе с машиной рекомендуем приобрести опору роликовую (

Рис.12), которая

облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового

изделия после обработки. Рис.12

Код для заказа 29940 Код для заказа 29941 Код для заказа 29942

15. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ

Для сбора стружки и древесной пыли при работе деревообрабатывающих машин модели «КОРВЕТ»

рекомендуем использовать пылесосы «КОРВЕТ» различных модификаций (Рис.13, 14, 15), которые обеспечат

надлежащие условия работы и сохранят ваше здоровье.

Рис . 13 Рис. 14 Рис. 15

«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»

Напряжение питания

220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц

Потребляемая мощность

750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт

Расход воздуха

14,2 м

3

/мин. 42,6 м

3

/мин. 62.3 м

3

/мин. 70,82 м

3

/мин. 76м

3

/мин.

Объём пылесборника

0,064м

3

0,153м

3

0,306м

3

0,43м

3

0,57м

3

Объём фильтра

0,064м

3

0,153м

3

0,306м

3

0,43м

3

0,57м

3

Код для заказа 10261 10264 10265 10266 10267

9

16. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (РИС. 16, 17)

Рис. 16

Рис. 17 (вид снизу)

16.1. Необходимо регулярно очищать приводные шестерни от пыли и грязи с помощью щетки или сжатого воздуха.

Регулярно смазывайте все подшипники, шестерни, цепные передачи и цепи небольшим количеством машинного масла.

Регулярно очищайте ремни и шкивы от смазки, грязные шкивы и ремни могут привести к проскальзыванию.

16.2. Регулярно очищайте рабочие столы и

рабочий вал от пыли, производите смазку подшипников рабочего вала и

роликов подачи и приема заготовки.

16.3. Регулярно очищайте столы (приёмный и подачи), стол для обработки заготовок по толщине от смолы. Для этого

необходимо очищать поверхности с применением керосина или бензина с последующим покрытием поверхности тонким

слоем воска, способствующим лучшему скольжению заготовки

по столам.

16.4. Заменяйте угольные щетки, когда они изношены до 4,8 мм их длины, Рис.17. Щетки необходимо менять парами. Для

безопасной и надежной работы машины помните, что ремонт, обслуживание и регулировка должны проводиться в

сертифицированных сервисных центрах с использованием только оригинальных запасных частей и расходных

материалов.

16.5. Останавливайте машину, проверяйте состояние крепления и

положения всех сопрягаемых деталей, узлов и

механизмов после 50 часов наработки.

17. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Неисправность Возможная причина Действия по устранению

1. Нет напряжения в сети

питания

1. Проверьте наличие напряжения в сети

2. Неисправен выключатель 2. Проверьте выключатель

3. Статор или ротор сгорели

3. Обратитесь в специализированную

мастерскую для ремонта.

1. Двигатель не

запускается

4. Повышенный износ щёток 4. Замените щётки на новые

1. Низкое напряжение 1. Проверьте напряжение в сети

2. Перегрузка по сети 2. Проверьте напряжение в сети

3. Сгорела обмотка или обрыв в

обмотке

3. Обратитесь в специализированную

мастерскую для ремонта

2. Двигатель не

развивает

полную скорость

и не работает на

полную

мощность

4. Слишком длинный

удлинительный шнур

4. Замените шнур на более короткий,

убедитесь, что он отвечает требованиям

п.5.2.4.

1. Двигатель перегружен 1. Уменьшите скорость подачи заготовки

2. Обмотки сгорели или обрыв в

обмотке

2. Обратитесь в специализированную

мастерскую для ремонта

3. Двигатель

перегревается,

останавливается,

размыкает

прерыватели

предохранителей

3. Предохранители или

прерыватели имеют

недостаточную мощность

3. Установите предохранители или

прерыватели соответствующей мощности

1. Не заточены ножи 1. Заточите ножи

2. Не отрегулированы ножи 2. Правильно установите выступ ножей

3. Рабочий вал плохо закреплён

3. Затяните болты крепления рабочего

вала

4. Повышенная

вибрация

4. Прочие причины

4. Проверьте машину в

специализированной мастерской

mcgrp.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
