Корвет-21 Станок рейсмусовый деревообрабатывающийСхемы, описание, характеристики
Поставщиком рейсмусового деревообрабатывающего станка Корвет-21 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.
Производитель — компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.
Корвет-21 Станок рейсмусовый деревообрабатывающий переносной электрический. Назначение, область применения
Рейсмусовый деревообрабатывающий станок «Корвет-21» (далее станок) предназначен для строгания заготовок из древесины в предварительно заданные размеры. Машина не рассчитана на работу при непрерывном производстве.
На станках не допускается обработка металлов, асбоцементных материалов, камня и подобных материалов, мягких пластмассовых и резиноподобных материалов.
Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.
Станок может эксплуатироваться в нормальных климатических условиях:
- температура окружающей среды от 1 до 35 °C
- относительная влажность воздуха до 80 % при температуре 25 °C

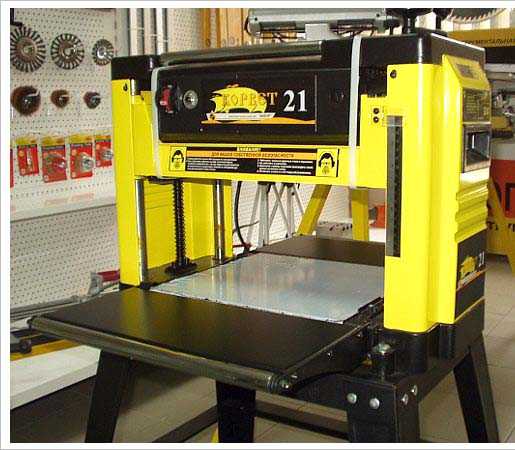

Корвет-21 Общий вид рейсмусового деревообрабатывающего станка
Комплект поставки рейсмусового станка Корвет-21
Перечень комплекта поставки рейсмусового станка Корвет-21
- А. Станок рейсмус
- Б. Винт крепления рукоятки подъема
- В. Калибр для установки ножей
- Г. Кожух защитный
- Д. Рукоятка подъема
- Е. Опора резиновая основания
- Ж. Крепеж для сборки основания
- И. Опора резиновая машины
- К. Ключ рожковый
- Л. Ключ шестигранный
- М. Полка верхняя короткая
- Н. Полка нижняя короткая
- П. Стойка
- Р. Полка нижняя длинная
- Т. Полка верхняя длинная
- Руководство по эксплуатации
- Упаковка
Состав рейсмусового станка Корвет-21
Устройство рейсмусового станка Корвет-21
Машина состоит из следующих сборочных единиц и деталей:

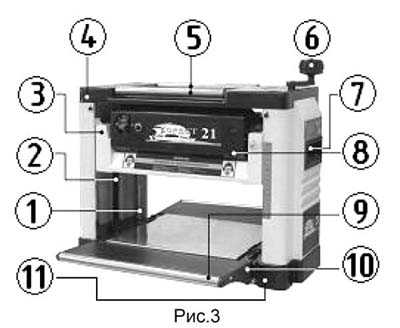

Ограждения и защитный кожух (Рис 3, 4). Конструктивно машина собрана по жесткой пространственной схеме на литом основании (11) со стальными несущими колоннами (1) по углам. По колоннам (1) резьбовыми осями (2) при помощи коленчатой рукоятки (6) перемещается рабочая платформа (3). Сверху машина закрыта защитным кожухом (4), являющимся одновременно опорой для дополнительных роликов (5) и связывающим элементом для несущих колонн (1). Боковые стороны закрыты металлическими ограждениями (7) с выемками для переноски машины. Сзади рабочая зона машины закрывается от разлетающихся стружек защитным кожухом (12), конструкция которого позволяет использовать систему пылеотсоса.

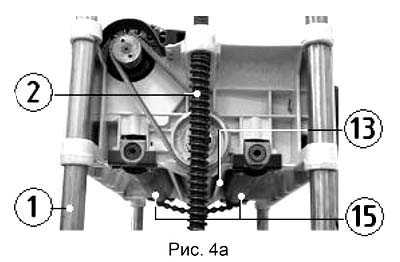

Корвет-21 Электропривод и понижающий редуктор (рис. 3, 4, 4а)
Строгальный вал (13) с закрепленными на нем строгальными ножами приводится во вращение коллекторным двигателем через ременную передачу, рис. 4а. Конструктивно узел привода объединен в один блок и включает понижающий редуктор с цепной передачей (14) для перемещения заготовок в рабочую зону.
Ремень передачи, код (артикул) для заказа — 25601
Корвет-21 Ведущие и вспомогательные ролики
Подача обрабатываемой заготовки из древесины к вращающемуся строгальному валу (13) осуществляется автоматически через ведущие подпружиненные обрезиненные ролики (15), Рис 3, 4. Заготовки подаются к ведущим роликам по вспомогательным роликам (9), установленным на удлинителях рабочего стола (10). На верхнем ограждении машины для облегчения возврата предварительно обработанной заготовки на исходную позицию для повторного прогона предусмотрены дополнительные металлические ролики (5), Рис 3, 5.

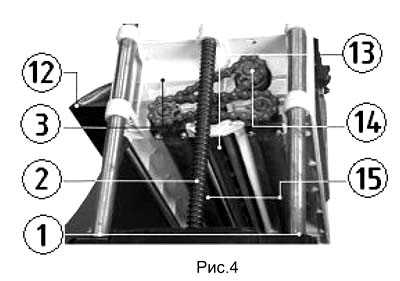

Строгальный вал со строгальными ножами (13) (Рис. 4)
Строгальные ножи машины данного варианта комплектации – стальные, односторонние. Ножи фиксируются клиновыми планками с помощью 7 винтов (подробную информацию см. в разделе 12.2).

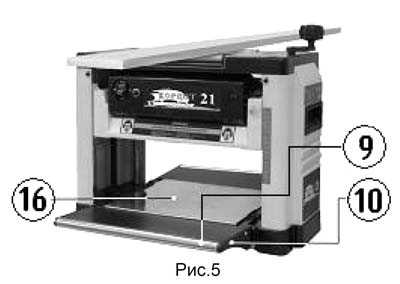

Рабочий стол, удлинители стола и рабочая платформа (Рис. 3, 5)
Рабочий стол (16) литого основания покрыт полированным стальным листом с невысокими боковыми ограничителями. Для обеспечения повышенной точности обработки заготовок машина снабжена откидывающимися удлинителями рабочего стола (10) с вспомогательными роликами (9), облегчающими продвижение и строгание заготовок.
Сетевой выключатель и тепловой прерыватель (Рис. 6)
Сетевой выключатель (17), помимо функции включения – выключения машины в штатном режиме, обеспечивает защитную функцию, предотвращая несанкционированное включение при отсутствии оператора, поскольку выключатель снабжен съемным ключом. Если вы намереваетесь оставить машину на длительное время и не имеете возможности ограничить к ней доступ посторонних лиц или детей, извлеките блокирующий ключ в положении выключателя «ВЫКЛ». Храните его в надежном месте в вашей мастерской. Для повторного включения машины установите блокирующий ключ и переведите выключатель в положение «ВКЛ».
Для защиты от перегрузок в машине предусмотрен прерыватель питания (18). При возникновении перегрузки срабатывает тепловое реле, кнопка поднимается над панелью, и электропитание машины прерывается. В этой ситуации подождите несколько минут, после чего нажмите кнопку, опустив ее в исходное положение.
ВНИМАНИЕ: Перед включением машины в электрическую сеть выключатель всегда должен находиться в положении «ВЫКЛ».
Основные операции рейсмуса Корвет-21
Предварительное строгание. Предварительное строгание необходимо для получения заготовки желаемой толщины и одновременного создания ровной поверхности, параллельной противоположной стороне заготовки.
Навык предварительного строгания состоит, главным образом, из правильной оценки глубины строгания в различных ситуациях. Вы должны учитывать не только ширину заготовки, но и твердость древесины, ее влажность, прямолинейность, направление слоев и их структуру.
Степень влияния этих факторов на качество законченной работы можно узнать только опытным путем. Во всех случаях рекомендуется при работе с новым видом древесины (или с древесиной, имеющей необычные свойства) сделать пробную обработку с использованием обрезков этого материала.
Всегда начинайте работу с легкого поверхностного прохода. Глубина строгания при последующих прогонах может быть увеличена до 2,5 мм (см. табл. 2). Помните, что малая глубина строгания создает более гладкую поверхность, чем большая.
Для установки глубины строгания поворачивайте коленчатую рукоятку (6). Значение глубины считывается по шкале (32). Устанавливаемое значение меняется на 2 мм с каждым оборотом ручки (6).
ВНИМАНИЕ: Никогда не устанавливайте глубину строгания более 2,5 мм за один прогон и не пытайтесь строгать заготовки длиной менее 130 мм. Внимательно следите за тем, чтобы обрабатываемая заготовка в процессе строгания перемещалась перпендикулярно роликам (15) подачи заготовки. Одновременная обработка нескольких (особенно коротких) заготовок ЗАПРЕЩЕНА, т. к. ролики (15) подачи заготовки могут не захватить самую тонкую из заготовок, и она будет с силой выброшена назад ножами (23) строгального вала (13). Невыполнение этих требований может привести к заклиниванию заготовки между роликами (15) подачи заготовки и элементами машины и, как следствие, к поломке звездочек и обрыву цепей привода (17) роликов (15) подачи заготовки, Рис. 4. Всегда защищайте лицо соответствующим защитным щитком или очками.
Не обрабатывайте заготовки толщиной менее 6 мм и более 153 мм.
Чистовое строгание и дополнительные операции. Если предстоит снять большое количество материала, коленчатой рукояткой (6) опустите рабочую платформу (3) (не более чем на 2,5 мм) и выполните проход.
Повторяйте эту операцию до достижения желаемой толщины.
Чистовое строгание, как и предварительная прогонка, наилучшим образом достигается малой глубиной строгания заготовки. Однако, на качество чистовой обработки оказывают влияние еще несколько факторов:
Опора роликовая
Для создания удобства при работе с машиной рекомендуем приобрести опору роликовую, которая облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового изделия после обработки.
Корвет-21 станок рейсмусовый. Схема и детали сборки
Корвет-21 станок рейсмусовый. Схема и детали сборки. Смотреть в увеличенном масштабе
Корвет-21 Станок рейсмусовый деревообрабатывающий. Видеоролик
Обзор
Технические характеристики рейсмусового станка Корвет-21
| Наименование параметра | ||
|---|---|---|
| Основные параметры | ||
| Частота вращения ножей (на холостом ходу), об/мин | 8000 | |
| Количество строгальных ножей на строгальном валу | 2 | |
| Минимальная длина обрабатываемой заготовки, мм | 130 | |
| Диапазон толщины обрабатываемых заготовок, мм | 6..153 | |
| Подача заготовок | Механ | |
| Диаметр строгального вала, мм | 48 | |
| Размер рабочего стола, мм | 295 х 318 | |
| Размер строгального стола, мм | 964 х 210 | |
| Размер рабочего стола с удлинителями, мм | 695 х 380 | |
| Максимальная ширина строгания, мм | 318 | |
| Скорость механической подачи заготовки, м/мин | 8 | |
| Максимальная глубина строгания при ширине строгания менее 150 мм, мм | 2,5 | |
| Максимальная глубина строгания при ширине строгания от 150 до 240 мм | 1,5 | |
| Максимальная глубина строгания при ширине строгания от 240 до 300 мм | 1,0 | |
| Максимальная глубина строгания при ширине строгания от 300 до 318 мм | 0,5 | |
| Электрооборудование станка | ||
| Род тока питающей сети | 220В 50Гц | |
| Количество электродвигателей на станке, шт | 1 | |
| Электродвигатель — номинальная мощность, кВт | 1,5 | |
| Габарит и масса станка | ||
| Габарит станка (длина х ширина х высота), мм | ||
| Масса станка, кг | 39 |
Полезные ссылки по теме. Дополнительная информация
Каталог справочник деревообрабатывающих станков
Паспорта деревообрабатывающих станков
stanki-katalog.ru
Станок рейсмусовый ЭНКОР Корвет-21 по лучшей цене с доставкой
Краткая характеристика
Благодаря компактным размерам данная модель может использоваться как в небольших мастерских, так и в домашних условиях — при этом ее производительность находится на достаточно высоком уровне благодаря использованию мощного привода и эффективного передаточного механизма. Станок рейсмусовый Энкор Корвет 21 также оснащен удобным рабочим столом, который делает возможным его применение при строгании в толщину досок больших размеров, а также малых балок и брусов. Преимуществом является и его цена — купить подобный станок можно недорого, что делает его очень популярным в сфере деревообработки малых и средних объемов. Необходимо также отметить функцию автоматической протяжки с высокой скоростью перемещения, которая значительно повышает скорость получения готового изделия даже при необходимости снятия большого слоя древесины.
Привод и рабочая область
В качестве основы станка используется небольшой коллекторный электродвигатель, мощность которого достигает показателя 1,5 кВт. Это обуславливает высокую производительность, которой обладает станок рейсмусовый Энкор Корвет 21, а также позволяет достичь оптимального уровня надежности и безопасности. Подобные характеристики идеально сочетаются с ременной передачей, которая снижает уровень шума и вибраций, а также предотвращает поломку двигателя при возникновении нештатных ситуаций. Даже при очень интенсивной эксплуатации вероятность поломки почти отсутствует благодаря наличию комплекса тепловых реле, прерывающих подачу питания при достижении критического уровня температуры. Заготовки укладываются на рабочий стол, изготовленный из наиболее прочных марок чугуна — его размеры достигают 295*318 мм. Это уже является неплохим показателем для компактного устройства, а при необходимости обработки крупных досок можно воспользоваться двумя удлинителями, которые увеличивают габариты поверхности до 695*380 мм. При всем этом даже с присоединенными удлинителями Энкор Корвет 21 имеет небольшую массу — благодаря этому его доставка до места работы не вызовет никаких затруднений. Изготовитель также указывает в качестве преимущества возможность установки на любую поверхность благодаря применению резинового основания.
Характеристики работы
Использование стандартной для экономичного класса компоновки ножевого вала с двумя лезвиями позволяет добиться неплохой производительности. Раскручиваясь до скорости 8000 оборотов в минуту, рабочий орган обеспечивает максимальную чистоту строгания, исключая возникновение серьезных дефектов. Максимальная глубина снятия слоя древесины за один проход составляет 2,5 мм.Данный показатель не является рекордным, однако отчасти это компенсируется высокой скоростью протяжки, которая достигает 8 метров в минуту. Благодаря тому, что модель имеет оптимальные габариты, она может работать с достаточно крупными заготовками. Допустимая толщина обрабатываемого изделия для станка Энкор Корвет 21 варьируется от 6 до 153 мм, а максимальная ширина составляет 318 мм. Благодаря этому прибор заслужил хорошие отзывы и рекомендации заказать его для профессиональных мастерских.
Основные особенности
Регулируемый ограничитель глубины строгания исключает перегрузку агрегата. Для защиты от доступа посторонних лиц используется специальный ключ запуска.
Комплектация:
- Машина рейсмусовая — 1 шт.;
- Винт крепления рукоятки подъема — 1 шт.;
- Калибр для установки ножей — 1 шт.;
- Кожух защитный — 1 шт.;
- Рукоятка подъема — 1 шт.;
- Опора резиновая основания — 4 шт.;
- Крепеж для сборки основания — 1 комплект;
- Опора резиновая машины — 4 шт.;
- Ключ рожковый — 1 шт.;
- Ключ шестигранный — 1 шт.;
- Полка верхняя короткая — 2 шт.;
- Полка нижняя короткая — 2 шт.;
- Стойка — 4 шт.;
- Полка нижняя длинная — 2 шт.;
- Полка верхняя длинная — 2 шт.;
- Руководство по эксплуатации — 1 экз.;
- Упаковка — 1 шт.
Купить станок ЭНКОР Корвет-21 рейсмусовый можно в нашем интернет-магазине. У нас Вы всегда найдёте любой необходимый Вам бытовой и профессиональный электроинструмент, деревообрабатывающее и другое оборудование, а наши менеджеры помогут Вам выбрать из широчайшего ассортимента наиболее подходящую Вам модель и требующуюся оснастку к ней.
handy-tool.ru
Рейсмусовый станок энкор корвет 21
Обзор рейсмусового станка Корвет 21
Современный рейсмусовый станок является наиболее эффективным оборудованием для того, чтобы стачивать заготовок прямолинейной конфигурации по толщине. Наиболее частое применение такого рода станков – обработка щитов, а также плит из дерева, не исключая выработки обработанных в результате строгания досок необходимых габаритов.
Рейсмусы, принимая во внимание особенности конструкции, бывают двух типов: с одной стороной и с двумя сторонами. В агрегатах, имеющих только одну сторону, подвергается обработке верхняя часть детальной поверхности, при этом в оборудовании с двумя сторонами в наличии два вала, которые используются для снятия материала с верхней и с нижней стороны.
Управление агрегатом
Способ управления и работы с данным агрегатом не представляет особой сложности. Деталь, которая подлежит специальной обработке, должна быть уложена на рабочую поверхность стола и инсталлируется в механизм захвата валика подачи данного агрегатного механизма. Таким образом, заготовительный предмет крепко фиксируется на поверхности стола и сдвигается по направлению к ножевому валу.
Напротив вала имеется механизм для прижима, необходимый для того, чтобы придавить обрабатываемый брусок к поверхности стола. Далее данный брусок направляется по направлению ножевого механизма. На поверхности стола имеется также механизм, посредством которого легко снимается стружка с обрабатываемой поверхности.
Сразу после этого заготовочный брусок проходит на ножевой механизм, который элементарно снимает слой необходимой поверхности и нужной толщины. Отличительной особенностью является полное отсутствие каких-либо вибраций во время обработки поверхности материала.
Подшипники качественно фиксируют на поверхности каркаса станка с использованием подшипников, а также ременным соединением с мотором станка. Основное размещение падающих валиков: с нижней (настольной поверхности) и с верхней стороны станка (крепление в пределах станины). При этом стол поддается регулированию, его вертикальное положение может по-разному изменяться, таким образом, делая заготовку необходимых размеров.
Сборка
В зависимости от модели рейсмусового станка под брендом Корвет, скорость подачи в режиме автоматики значительно разнится: как правило, 5-30 метров в минуту. Все валики обладают особой сборной комплектацией: они включают в себя несколько колец, которые прикреплены к центральному валу. Но передний валик имеет рифленую поверхность, и это дает возможность наилучшим образом контактировать с заготовкой, которая должна быть обработана.
Поддерживатель – это основной механизм, который необходим для устройства нижнего ножевого вала и взаимодействия его двухсторонним механизмом. Также необходимо учитывать, что для успешной и безопасной обработки, требуется использовать силы не менее двух операторов.
Стоит отметить, что все комплектующие для рейсмусного станка Корвет – китайского производства, несмотря на то, что фирма Энкор является отечественным брендом. Механизм закупается на китайской стороне, у предприятий группы OEM, но при этом находится в продаже под брендом Корвет. Но данный факт не должен пугать, ведь все оборудование высокого качества и соответствует своей ценовой категории, а также превосходит большинство фирм-конкурентов.
Перечислим наиболее известные модели станков компании рейсмус Корвет, которые пользуются наибольшим спросом:
- Корветный станок 21.
- Корветный станок 26.
- Корветный станок 27.
Рассмотрим каждый вариант станка более детально.
Самым лучшим оборудованием для настоящих профессионалов является станок Рейсмус Корвет 21. Основное назначение: использование в быту и промышленности. Данный механизм имеет специальный коллекторный движок мощностью 1500 Вт, он функционирует на основе теплового реле, которое препятствует перегреву, что вызвано действием Корвет эксперт 21. При этом двигатель отключается, когда достигнута максимально возможная температура.
Фирменный станок компании Энкор Корвет 21 оснащен ременной передачей. Данный механизм обеспечивает минимальный показатель шумности в процессе действия станочного оборудования. Также вероятность заклинивания патрона сведена к нулю. Показатель действия холостого хода в моторном отсеке составляет не менее 8000 оборотов в минуту.
Основным преимуществом данного агрегата является стол для работы, подлежащий раздвижке, благодаря этому возможно обработать заготовку большой длины. В том числе количество ножей увеличено до двух на валу для строгальной обработки. Это дает гарантию более качественного строгания.
Технические особенности, характеризующие станок Корвет 21:
- Параметры строгальной обработки: по ширине – максимально 318 мм, по проходной глубине – 2,5мм.
- Толщина заготовительного предмета: не менее 6 – не более 153 мм.
- Размер строгальной катушки по диаметру – 48 мм.
- Подача заготовительного предмета в автоматическом режиме – 8 м/мин.
Рейсмус Энкор Корвет 21 относится к настольному типу, он обладает компактными габаритами при весе 41 кг.
Имеется также в наличии более усовершенствованная модель Корвет – Эксперт 21330. Данная модель отличается от предыдущих версий тем, что имеется встроенная турбина, которая очищают рабочую зону от стружечной грязи. Эта функция дает возможность использовать функционал станка без применения пылесоса.
Кроме того, одной из функций Корвет 21 является способность фиксировать рабочий вал, который позволяет максимально увеличить точность обработки заготовки в соответствии с нужными параметрами. Таким образом, Корвет 21330 самой предпочтительной моделью для производства на серийном уровне.
Что касается функциональности, то в Корвет Эксперт 213330, станок рейсмусовый, то она значительно улучшена: заметно увеличена ширина обработки – до 330 мм, а также глубина строгания заготовки – до 2,8 мм. Но при этом значительно уменьшена автоматическая скорость подачи материала – не более 6 метров в минуту.
Станок является многофункциональным оборудованием, задачей которого является способность выполнять операции строгания, а также рейсмусования заготовок из дерева. Мощность движка составляет 1500 Вт, при этом холостой ход — не менее 8000 оборотов в минуту.
Строгальный вал станка имеет диаметр 50 мм, при этом заготовка обрабатывается двумя ножами. По конструкции данная модель Корвета очень схожа с Корветом Экспертом 21. В нем имеется встроенная турбина-нагнетатель, узловой фиксатор рабочего вала, планка направления, а также возможность регулировать рабочий стол по высоте.
Стол для Корвета 26 произведен из чугуна, с гладкой отполированной поверхностью, обеспечением которого является минимальное соприкосновение площадки с заготовками для обработки.
Характеристики технических особенностей станка Корвет 26:
- Размеры строгания: проходная глубина – 2 мм, ширина – 330 мм
- Размер заготовки в толщину: 5-120 мм
- Автоматическая подача: не менее 8 м/мин
- Площадь рабочего стола: для строгания 74/21 см, для рейсмуса 25/25 см
Для данного типа оборудования необходимо использовать ножи для строгания при ширине 204 мм. Судя по негативным отзывам владельцев резцов, их необходимо заменить
i-perf.ru

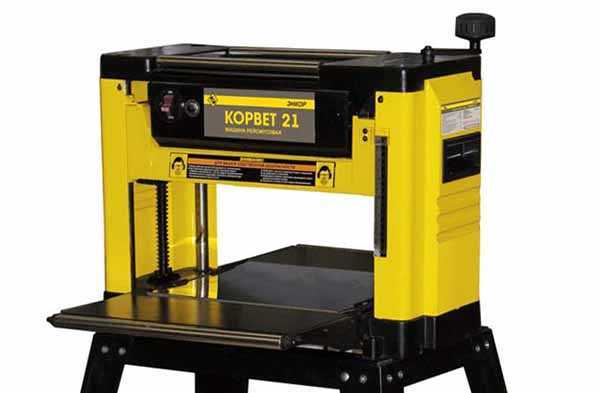

Рейсмусовый станок по дереву Энкор Корвет-21
Рейсмус «Корвет-21» предназначен для обработки заготовки в размер по толщине.
Особенности оборудования
- Мощный двигатель с тепловым реле для защиты от перегрузки
- Ременная передача предохраняет двигатель от перегрузок
- Имеется ограничитель глубины строгания широких заготовок для защиты станка от перегрузок
- Ключ для защиты от несанкционированного включения
- Откидывающиеся (передний и задний) удлинители стола с дополнительными роликами
- Верхние ролики для облегчения возврата заготовки в зону строгания.
| Характеристика | Значение |
|---|---|
| Номинальная потребляемая мощность двигателя, Вт | 1500 |
| Номинальное напряжение питания, В/Гц | 220/50 |
| Тип электродвигателя | коллекторный |
| Передача | ременная |
| Частота вращения рабочего вала, об/мин | 8000 |
| Скорость автоматической подачи, м/мин | 8 |
| Число скоростей | 1 |
| Максимальная толщина обрабатываемой заготовки, мм | 153 |
| Минимальная толщина обрабатываемой заготовки, мм | 6 |
| Максимальная ширина обрабатываемой заготовки, мм | 318 |
| Максимальная глубина строгания за один проход, мм | 2.5 |
| Количество ножей на рабочем валу, шт. | 2 |
| Диаметр рабочего вала, мм | 48 |
| Размер рабочего стола, мм | 295х318 |
| Размер рабочего стола с удлинителями, мм | 695х380 |
| Масса Корвет-21 нетто/брутто, кг | 39/41 |
| Размер упаковки (ДхШхВ), мм | 610х370х470 |
