1. ОБЩИЕ УКАЗАНИЯ
Вы приобрели котел «ENERGY SF», являющийся рекордсменом по продолжительности горения одной загрузки без ручного обслуживания. Это надежная отопительная установка для обеспечения теплом жилых и нежилых помещений и строений, работающая практически на любом виде угольного топлива. подробнее…
Чтобы по достоинству оценить уникальные параметры котла, Вам следует выполнять определенные требования к его установке и эксплуатации, чтобы обеспечить его эффективную работу, Вашу личную безопасность и сохранность Вашего имущества.
1.1. До установки на место котел должен храниться в сухом, закрытом помещении.
1.2. Перед установкой котла ознакомьтесь с настоящим «Руководством» и соотнесите его с фактическими условиями установки и эксплуатации.
1.3. Проверьте соответствие намеченного места установки котла техническим условиям; определите, будете ли Вы использовать существующий дымоход или смонтируете отдельную дымовую трубу.
Иными словами, чтобы вся система надежно и безопасно работала, разработку проекта установки и его исполнение должны быть поручены специалистам, знакомым с этими работами.
1.4. Монтаж и последующую эксплуатацию котла ведите с учетом всех требований настоящего «Руководства» и «Типовых правил пожарной безопасности для жилых домов».
1.5. Следует иметь в виду, что конструкция котла постоянно совершенствуется, вследствие чего конструктивные решения отдельных узлов могут незначительно отличаться от данного описания.
2. НАЗНАЧЕНИЕ КОТЛА
2.1. Котел «ENERGY SF» предназначен для отопления и горячего водоснабжения жилых и административных зданий, теплиц, гаражей, складов, производственных помещений и т.п. сооружений, оборудованных системами водяного отопления непрерывного действия как с естественной циркуляцией воды без циркуляционного насоса, так и с принудительной с насосом. подробнее…
2.2. Конструктивные особенности котла позволяют в зависимости от вида и сорта угольного топлива и необходимой интенсивности нагрева помещений обеспечить его многодневную непрерывную работу без дозаправки топливом, что является его существенным преимуществом. Отсутствие в процессе работы открытых дверок топки и зольника делают его безопасным в пожарном отношении.
2.3. Котел «ENERGY SF» предназначен для работы на каменном или буром угле, антраците калорийностью 4000-8000 ккал/кг при любой зольности, а также на угольных брикетах. Следует иметь ввиду, что максимальная мощность котла зависит от фракции применяемого угля. Чем мельче уголь, тем меньшую мощность может выдать котёл из-за за сопротивления подаче воздуха в очаг горения. Оптимальная фракция применяемого угля – 25-50 мм. Не следует применять крупные куски (свыше 60 мм), так как при этом снижается эффективность сжигания и ухудшается его управляемость. В качестве альтернативного топлива можно использовать древесное топливо различных видов влажностью не более 20%. Следует иметь ввиду, что максимальная мощность котла и периодичность его чистки напрямую зависят от параметров применяемого топлива – его влажности и калорийности. Также чем мельче уголь, тем меньшую мощность может выдать котёл из-за сопротивления подаче воздуха в очаг горения. Оптимальная фракция применяемого угля лежит в пределах от 13 до 50мм. Сверхдлительность горения разовой загрузки котла обеспечивается только применением угля. Если же в качестве топлива используются дрова или древесные отходы, длительность горения разовой загрузки резко уменьшается в связи с гораздо меньшей насыпной плотностью древесного топлива и меньшей его теплотворной способностью по сравнению с углём. Разница в длительности может составлять в 6-7 раз.
3. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
3.1. При установке котла на сгораемый пол под котлом и вокруг него на расстоянии 50 см. необходимо положить стальной лист толщиной не менее 0,5 мм по асбестовому картону или войлоку, пропитанному глинистым раствором! подробнее…
3.2. Расстояние от боковой поверхности котла до стен помещения должно быть не менее 0,5 м, а перед фронтом не менее 1,25 м.
3.3. Необходимо обратить особое внимание на место прохода дымовой трубы через стены и потолки помещения, обеспечив необходимую защиту этих конструкций от перегрева, а само место соединения котла с дымоходом тщательно уплотнить.
3.4. При монтаже котла, необходимо предусмотреть шибер на дымоходе, который категорически запрещается полностью перекрывать во избежание отравления окисью углерода.
3.5. Песочный затвор загрузочной крышки заполнять только хорошо просеянным речным песком.
3.6. Не допускается закипание воды в котле. Температура воды на выходе не должна превышать 90°С.
3.7. При использовании котла «Energy SF» в закрытой системе на подающем патрубке котла должна быть установлена группа безопасности со сбросным клапаном, установленном на 2 бар.
3.8. Следует периодически проверять заполнение системы водой, следя за ее уровнем по переливу из расширительного бачка, если применяется открытая система. Если применяется закрытая система, то автоматическая подпитка производится через редуктор давления, установленный на 1-2 атм. (бар). Запрещено доводить давление в котле свыше 2 бар. Давление свыше 3 бар приводит к смятию внутреннего цилиндра котла.
3.9. Не применять для растопки котла легко воспламеняющиеся жидкости.
3.10. Не рекомендуется после начала эксплуатации котла надолго сливать с него теплоноситель во избежание ускоренной коррозии внутренней полости водяной рубашки.
3.11. Котел «Energy SF» пожаробезопасен, поскольку эксплуатируется при постоянно закрытых дверках зольника.
4. УСТРОЙСТВО КОТЛА
Котел «Energy SF» (рис.1, стр. 3) представляет собой сварную конструкцию цилиндрической формы. подробнее…
Его основными частями являются:
1. Корпус с водяной рубашкой, оборудованный автоматизированной системой управления горением, ревизионной зольной дверцей (верхней) и нижней зольной дверцей для розжига котла и удаления шлака.
2. Топливник, представляющий собой корпус котла, в котором находятся газоходы с эжекционными каналами, благодаря которым происходит принудительный захват дымогазов и подача воздуха в очаг горения.
3. Проточная непрогораемая колосниковая трубчатая решётка находится в нижней части котла, сквозь которую шлак попадает в зольник, являющийся продолжением корпуса котла.
5. УСТАНОВКА КОТЛА
5.1. При размещении котла в помещении необходимо выполнить требования, изложенные в разделе 3. подробнее…
5.2. Для создания небольшой тяги и разрежения в режиме останова дымососа, дымовая труба должна быть высотой не менее 3 м от уровня колосниковой решетки, а сам котел расположен в нижней части помещения или в подвале. Корпус дымососа с выходным дымовым патрубком диаметром 159 мм. позволяет выполнить подсоединение к дымоходу сечением 150 или 160 мм.
5.3. Трубы не должны иметь сужений, щелей и трещин.
5.4. Сочленение дымоотводящего патрубка корпуса дымососа с дымовой трубой должно быть плотным.
5.5. Выходящий патрубок корпуса дымососа плотно вставляется в дымоход котла, с нанесённым предварительно слоем термостойкого герметика.
5.6. Контроллер котла крепится на любое удобное место в котельной, на расстоянии от котла, ограниченном длиной провода термодатчика и защищённое от высокой температуры. Термодатчик контроллера вставляется в предусмотренное отверстие в котле, находящееся на горизонтальной поверхности корпуса котла возле выхода дымового патрубка котла. Подробное описание функций контроллера прилагается.
5.7. Котёл устанавливается на бетонное основание или на металлический лист (если пол сгораемый), как описано в разделе 3 и его нижняя часть, примыкающая к полу или металлическому листу промазывается термостойким герметиком изнутри или снаружи котла.
5.8. В нижней части дымовой трубы необходимо предусмотреть закрывающееся отверстие для периодической чистки трубы от сажи.
5.9. Все работы по монтажу системы необходимо поручить квалифицированной бригаде, знакомой с её устройством. Помните, что только правильно смонтированная система обеспечит надежную работу котла.
6. РАБОТА КОТЛА
6.1. Котел является отопительным агрегатом непрерывного действия при периодической загрузке топлива и выноса шлака. подробнее…
6.2. Розжиг котла осуществляется в следующем порядке:
а) Через верхнюю ревизионную зольную дверцу на колосники равномерно укладывается 3-4 кг сухих дровяных поленьев.
б) Затем засыпается уголь до полного объёма. Если применяется мелкий уголь, то во избежание его просыпания через колосниковую решётку после прогорания дров необходимо сначала засыпать слой крупного угля, затем мелкого. Если вместо дров используются брикеты, то на них можно сразу насыпать мелкий уголь.
в) Загрузочная крышка закрывается, укладываясь на предварительно насыпанный песок в промежуток между ободами загрузочного отверстия.
г) Через открытую нижнюю зольную дверцу в зольник укладывается скомканный лист бумаги, на который кладутся несколько тонких щепок, потом покрупнее и сверху 3-4 кг. древесных сухих поленьев.
д) Включается контроллер. Заданная температура устанавливается 70 град. Дымосос должен заработать, создавая разрежение в котле и обеспечивая тем самым подачу воздуха через открытую нижнюю зольную дверцу.
е) В зольнике снизу поджигается бумага и щепки. Нижняя дверца зольника не закрывается. По мере разгорания заложенного топлива в зольнике, горение передаётся дровам или брикетам, расположенным на колосниковой решётке. При розжиге мощность дымососа рекомендуется установить на контроллере 100%. При достижении температуры воды в котле 60 град., проверьте, загорелся ли уголь. Если нет, подкладывайте поленья, пока горение не передастся углю. Убедившись, что нижний слой угля загорелся, установите желаемую температуру подачи на контроллере, мощность дымососа установите соответственно фракции применяемого угля ( чем крупнее уголь, тем меньше мощность), закройте нижнюю зольную дверцу и установите положение задвижек соответственно создаваемому разрежению в трубе дымохода (чем сильнее естественная тяга, тем больше прикрыты задвижки).
По мере окончания закладки угля не требуется повторный розжиг до окончания отопительного сезона. Необходимо только периодически производить дозагрузку котла углём и выемку шлака через нижнюю зольную дверцу. Это должно происходить в следующей последовательности:
а) Как только потребуется засыпать новую порцию топлива, устанавливаете на контроллере мощность дымососа 100 % и закрываете обе задвижки на нижней зольной дверце для создания наибольшего разрежения в котле во избежание выхода дымогазов в помещение при открытой загрузочной крышке. Если дымосос находится в режиме поддержания заданной температуры и работает на малых оборотах при заданной 100% мощности, установите желаемую температуру теплоносителя на 5-10 град выше, чтобы дымосос набрал максимальные обороты.
б) Открываете загрузочную крышку и засыпаете новую порцию топлива. Закрываете крышку, убедившись, что песочный затвор не содержит кусочков угля и в нём достаточно песка для обеспечения герметичности. Закрываете крышку.
в) Открываете нижнюю зольную дверцу, металлическим совком удаляете шлак, также кочергой прочёсываете между трубами колосниковой решётки для просыпания застрявшего шлака в зольник до появления раскалённых угольков. Также удаляете. Нижнюю дверцу закрываете, а задвижки на ней устанавливаете в рабочее положение (открытое).
Дозагруженный таким образом котёл продолжает работать, но на некоторое время произойдёт снижение температуры теплоносителя, так как часть тепла передастся новой холодной порции угля и потребуется время для установления температурного режима. Это может длиться от одного часа до нескольких часов в зависимости от фракции и теплотворной способности применяемого топлива.
Если Вы применяете рекомендованную фракцию угля 25-50 мм., то весь период сжигания разовой загрузки (5-20 дней) Вам не потребуется обслуживать котёл, всё сделает автоматика. Но если Вы будете использовать мелкую фракцию угля, штыб, пыль, то во избежание снижения температуры придётся раз в 2-3 суток прочёсывать колосники от золы через нижнюю зольную дверцу.
7. ПАТЕНТ НА ИЗДЕЛИЕ
подробнее…

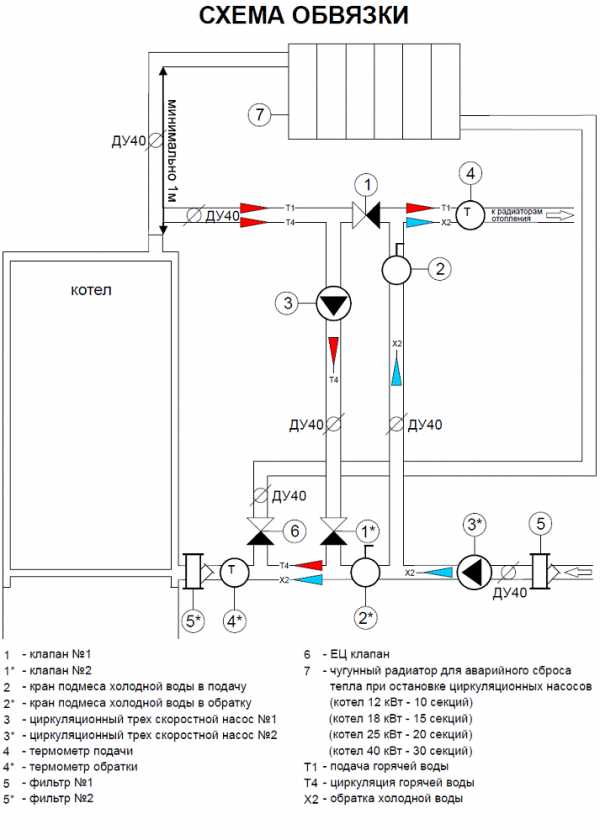

8. СХЕМА ОБВЯЗКИ
подробнее…
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
подробнее…
1. Гарантийные обязательства производителя распространяются на корпус котла (не включая газоходы) в течение 36 месяцев с даты продажи при соблюдении потребителем правил транспортировки, эксплуатации, обслуживания и хранения, а также условий по обвязке котла.
2. Гарантийный срок на блок управления и вентилятор составляет 30 месяцев.
3. Предприятие-изготовитель не несет ответственности, не гарантирует безопасную работу и не принимает претензий в случаях:
- механических повреждений котла. — при несоблюдении правил установки, эксплуатации и обслуживания;
- небрежного хранения, обращения и транспортировки котла владельцем или фирмой поставщиком;
- если монтаж, пуск в эксплуатацию и ремонт котла производились неквалифицированными лицами;
- неправильного монтажа системы отопления;
- утечки теплоносителя, вызванного дефектами в системе отопления;
- неправильного подсоединения котла к системе отопления;
- в случае повреждения контура котла в связи с превышением рабочего давления.
- в случае использования в системе отопления незамерзающих жидкостей любого типа;
