Элеваторы водоструйные 40с10бк в Ростове-на-Дону
Элеватор водоструйный 40с10бк представляет собой струйный насос, конструкцию из частей, сложенных из стальных бесшовных труб, соединенных между собой электродуговой сваркой. Элеваторы водоструйные не являются трубопроводной арматурой, однако, исторически относится к номенклатуре арматуростроения.
Водоструйный элеватор используется для подачи горячей воды в систему теплоснабжения строений и стабилизации температуры с помощью смешивания с обратной водой. Элеваторы водоструйные приспосабливают для перемешивания горячей воды, которая поступает из теплосети (+150оC), с обратной водой (максимально +70оC).
Элеватор разделяется на два вида: элеватор водоструйный и элеватор пароструйный.
Водоструйный элеватор фиксируется на участке теплосети для снижения уровня температуры горячей воды, которая подается в местные системы отопления.
Водоструйный элеватор 40с10бк> изготовляется по ТУ 4859-001-60753622-2010
| Наименование | Примерный расход воды из сети, т/ч |
Размеры, мм | Фланец 1, мм | Фланец 2, мм | Масса, кг | Цена с НДС, руб |
|||
| d | l1 | l2 | L | ||||||
| Элеватор 40с10бк №0 | 0,2-0,5 | 10 | 81 | 39 | 256 | 25 | 32 | 6,5 | 2 229,00 |
| Элеватор 40с10бк №1 | 0,5-1 | 15 | 110 | 90 | 425 | 40 | 50 | 8,1 | 2 730,00 |
| Элеватор 40с10бк №2 | 1-2 | 20 | 110 | 90 | 425 | 40 | 50 | 8,1 | 2 730,00 |
| Элеватор 40с10бк №3 | 1-3 | 25 | 145 | 135 | 625 | 50 | 80 | 14,4 | 3 947,00 |
| Элеватор 40с10бк №4 | 3-5 | 30 | 135 | 135 | 625 | 50 | 80 | 14,4 | 3 947,00 |
| Элеватор 40с10бк №5 | 5-10 | 35 | 125 | 135 | 625 | 50 | 80 | 14,4 | 4 313,00 |
| Элеватор 40с10бк №6 | 10-15 | 47 | 175 | 180 | 720 | 80 | 100 | 18,0 | 6 124,00 |
| Элеватор 40с10бк №7 | 15-25 | 59 | 155 | 180 | 720 | 80 | 100 | 18,0 | 7 030,00 |
www.nakc.ru
Купите 40с10бк элеватор водоструйный цена
Описание
Элеватор водоструйный 40с10бк призван понижать температуру потока, идущего из сетевых магистралей. В условиях, когда теплоноситель по нормативам не должен быть горячее 95оС, не редки ситуации когда в сети температура достигает 130оС. Для приведения температуру в соответствии с нормой перегретый теплоноситель, поступая в элеваторы, смешивается с потоком обратной воды, что на выходе дает более низкую температуру.
40с10бк представляет собой т-образный стальной корпус, внутри которого установлено сопло. При попадании перегретой жидкости в тело элеватора, теплоноситель проходит через зауженное сопло, в результате чего на выходе из сопла существенно возрастает скорость потока среды. В камере смешивания за счет инжекции высокоскоростного потока создается зона разрежения, куда подсасывается вода из обратного трубопровода. Эта особенность делает элеватор сродни циркуляционному насосу и смесителю, при том, что для его работы не требуется электроэнергия. Подмешивание низкотемпературного потока понижает температуру теплоносителя, выходящего из элеватора. Для регулирования температуры на выходе элеватора применяются сопла различного диаметра, что позволяет также регулировать расход теплоносителя.
40с10бк выпускаются условными проходами Ду40, Ду50, Ду65, Ду80. Сопла элеватора бывают 8 размеров. Для обозначения требуемого сопла в названии элеватора ставится его номер, например «элеватор 40с10бк 1» или «элеватор 40с10бк 2». Купить элеватор водоструйный можно в компании «Альянс», для этого заполните соответствующую форму на сайте или сделайте заказ по одному из телефонов: (812) 574-05-29, 574-05-30, 574-05-31, 574-05-32.
Основные габаритные, присоединительные размеры (мм) и масса (кг)
Номер элеватора | L | L1 | D | D1 | D2 | Масса |
1 | 425 | 110 | 110 | 125 | 125 | 8 |
2 | 425 | 110 | 110 | 125 | 125 | 8 |
3 | 625 | 155 | 125 | 160 | 160 | 14 |
4 | 625 | 155 | 125 | 160 | 160 | 14 |
5 | 625 | 155 | 125 | 160 | 160 | 14 |
6 | 720 | 214 | 160 | 180 | 180 | 18 |
7 | 720 | 214 | 160 | 180 | 180 | 18 |
Технические характеристики
Рабочая среда: вода до 150°С.
Рабочее давление: 1,6 МПа (16 кгс/см2).
Материальное исполнение корпуса: сталь.
Присоединение к трубопроводу: фланцы по ГОСТ 12817-80 с присоединительными размерами по ГОСТ 12815-80.
Материал основных деталей элеватора водоструйного
Корпус: сталь.
Показатели надежности и долговечности
Конденсатоотводчик относится к классу ремонтируемых.
Средний срок службы — не менее 10 лет.
Наработка на отказ – 70000 ч.
Условия эксплуатации
Температура среды в системе: не более 150оС.
Температура окружающей среды: не ниже -40оС.
Производители
ООО «Сибэнергомаш — БКЗ» («Барнаульский котельный завод «Сибэнергомаш»).
Как купить?
Купить элеватор водоструйный 40с10бк вы можете оформив онлайн заказ, для этого выберите нужное изделие в таблице вверху страницы и нажмите напротив него, чтобы положить в корзину. Также вы можете оформить заявку на обратный звонок или связаться с нами по контактной информации.
Сохранить
Сохранить
Сохранить
Сохранить
alliance-arm.ru
Элеватор отопления 40с10бк водоструйный | Свердловский завод теплотехнического оборудования и металлоконструкциий
Элеватор 40с10бк представляет собой конструкцию из элементов, сформированных из стальных бесшовных труб ГОСТ 8732-78, соединенных между собой электродуговой сваркой в среде CO2.
Конус элеватора изготавливается из стали марки 45.
Назначение и область применения элеватора отопления:
Водоструйный элеватор 40с10бк устанавливается на вводах в местную систему отопления и предназначен для снижения температуры воды, подаваемой в систему отопления из центральной тепловой магистрали, путем подмешивания части обратной воды и для создания принудительной циркуляции в местной системе отопления.
Рабочие параметры сред:
- Среда – горячая вода.
- Наибольшая температура горячей воды, поступающей из теплосети +150°С,
- наибольшая температура обратной воды +70°С.
- Материал корпуса — сталь.
Модельный ряд и основные технические характеристики водоструйного элеватора
| №элеватора | Диаметр сопла,мм | Ду горловины, мм | Примерный расход воды из сети, т/ч | Масса, кг | Размеры , мм | ||||
| L | A | I | D | D1 | |||||
| Элеватор водоструйный №1 | 3 | 15 | 0,5-1 | 8,1 | 425 | 90 | 110 | 145 | 160 |
| Элеватор водоструйный №2 | 4 | 20 | 1-2 | 8,1 | 425 | 90 | 110 | 145 | 160 |
| Элеватор водоструйный №3 | 6 | 25 | 1-3 | 14,4 | 625 | 135 | 145 | 160 | 195 |
| Элеватор водоструйный №4 | 7 | 30 | 3-5 | 14,4 | 625 | 135 | 135 | 160 | 195 |
| Элеватор водоструйный №5 | 9 | 35 | 5-10 | 14,4 | 625 | 135 | 125 | 160 | 195 |
| Элеватор водоструйный №6 | 10 | 47 | 10-15 | 18 | 720 | 175 | 195 | 215 | |
| Элеватор водоструйный №7 | 21 | 59 | 15-20 | 18 | 720 | 180 | 155 | 195 | 215 |
По желанию заказчика возможно изготовление элеватора с нестандартным соплом.
- Элеватор водоструйный 40с10бк Ду15 — № 1
- Элеватор водоструйный 40с10бк Ду20 — № 2
- Элеватор водоструйный 40с10бк Ду25 — № 3
- Элеватор водоструйный 40с10бк Ду30 — № 4
- Элеватор водоструйный 40с10бк Ду35 — № 5
- Элеватор водоструйный 40с10бк Ду47 — № 6
- Элеватор водоструйный 40с10бк Ду59 — № 7
На нашем заводе Вы можете заказать и купить элеватор отопления из наличия со склада, с доставкой в регионы РФ и Казахстан. Срок изготовления нестандартных элеваторов отопления от 7 до 14 дней.
Отгрузка осуществляется транспортными компаниями. Качество продукции подтверждено сертификатом соответствия ГОСТ Р, с которым Вы можете ознакомиться в разделе Документация.
Вас также может заинтересовать следующая продукция:
zavodtm.ru
Элеваторы водоструйные — Энергосервис
НТЦ Энергосервис — осуществляет производство и поставки водоструйных элеваторов 40с10бк для систем теплоснабжения. Элеваторы водоструйные используются для установки в тепловых узлах системы отопления для снижения температуры греющей сетевой воды до требуемой температуры в отопительной системе и создания в ней циркуляционного напора.
Элеватор нужен для того, чтобы перегретую воду, подаваемую от котельной, охладить до расчетной температуры и подать ее в отопительные приборы жилых помещений. Охлаждение происходит путем смешения, в элеваторном устройстве, горячей воды подающего трубопровода и остывшей воды обратного трубопровода.
Принцип работы элеваторного узла — элеватора.
Как уже говорилось, теплоноситель должен поступать в дом с температурой соответствующей температурному графику котельной. Пройдя входные задвижки и грязевики, вода поступает непосредственно в элеваторное устройство, которое состоит из стального корпуса, внутри которого находится сужающее устройство (сопло).
Перегретая вода выходит из сопла с большой скоростью и пониженным давлением. В результате создается разрежение и происходит подсасывание поступающей в корпус элеватора воды домовой системы из обратного трубопровода. Количество перегретой и обратной воды регулируется так, чтобы довести температуру воды, выходящей из элеватора до проектной величины.
Таким образом, повышается эффективность всей тепловой системы дома. Элеватор работает как циркуляционный насос и как смеситель. Если ТЭЦ не обеспечит необходимые параметры теплоносителя, то элеватор 40с10бк, получая недогретую воду из системы, смешивает ее с чрезмерно остывшей водой из обратного трубопровода и в результате батареи в квартирах становятся чуть теплыми. В нашей компании Вы можете приобрести водоструйные элеваторы по минимальной цене.

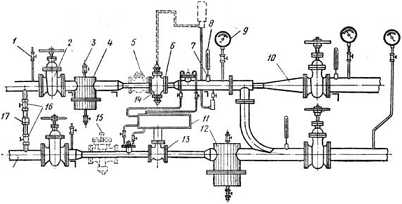

1—трехходовый кран, 2 —задвижка, 3 — пробковый кран, 4, 12 — грязевики, 5 — обратный клапан. 6 — дроссельная шайба. V—штуцер для термометра, 8 — термометр, 9 — манометр, 10 — элеватор, 11 — тепломер, 13 — водомер, 14 — регулятор расхода воды, 15 — регулятор подпара, 16 — вентили, 17 — обводная линия.
Вода с высокой температурой поступает в водоструйный элеватор 10 (элеватор водоструйный 40с10бк), где смешивается с частью обратной воды из системы жилого дома. Требуемая температура смешанной воды регулируется регулятором расхода 14. Обратная вода из системы поступает в тепловую сеть.
Температуру воды контролируют тремя термометрами, установленными до и после элеватора и на обратной линии. Давление контролируют тремя манометрами 9, которые должны быть установлены на одном уровне Ввод оборудован регулятором расхода 14, автоматически поддерживающим постоянный расход воды. В отдельных случаях устанавливают регулятор подпора 15. Грязь, попадающая в сеть, улавливается грязевиками 4 и (или одним на обратной линии). Расход воды после регулятора расхода 14 регулируют дроссельной шайбой 6, диаметр отверстия которой должен расчитываться представителем тепловых сетей в зависимости от тепловой нагрузки дома. Дроссельная шайба пломбируется, так как она частично влияет на тепловую нагрузку всей тепловой сети.
Наша компания осуществляет изготовление и поставку элеваторов водоструйных 40с10бк по ТУ-4923-001-05778974-02
Для получения стоимости водоструйных элеваторов и их приобретения обращайтесь к нашим менеджерам по телефону (495) 921-10-71
Климатическое исполнение элеваторов — У, категория 5 по ГОСТ 15150-69
|
Технические характеристики элеваторов 40с10бк |
|
|
№ элеватора |
1, 2, 3, 4 |
|
d c, мм |
3, 4, 5, 6 |
|
d r, мм |
15, 20, 25, 30 |
|
D, мм |
110, 110, 125, 125 |
|
D 1, мм |
125, 125, 160, 160 |
|
D 2, мм |
125, 125, 160, 160 |
|
L , мм |
425, 425, 625, 625 |
|
l 1, мм |
110, 110, 155, 155 |
|
l , мм |
90, 90, 135, 135 |
|
Масса, кг |
13.6, 13.5, 19.0, 18.5 |
www.ntc-eserv.ru
Элеватор 40с10бк водоструйный | Завод ТОиМ-КЗ
Элеватор водоструйный 40с10бк представляет собой струйный аппарат, устанавливаемый в тепловых узлах и применяется для снижения температуры греющей сетевой воды до требуемой температуры в местной отопительной системе и создания в ней циркуляционного напора.
Конструкция элеватора состоит из элементов, сформированных из стальных бесшовных труб по ГОСТ 8732-78, соединенных между собой электродуговой сваркой в среде CO2. Конус элеватора производится из стали 45.
| Элеватор №0 | 0,1—0,4 | 10 | 256 | 85 | 81 | 140 | Ду 25 | Ду 32 | |
| Элеватор №1 | 3 | 0,5—1,0 | 15 | 425 | 110 | 90 | 110 | Ду 40 | Ду 50 |
| Элеватор №2 | 4 | 1,0—2,0 | 20 | 425 | 100 | 90 | 110 | Ду 40 | Ду 50 |
| Элеватор №3 | 6 | 1,0—3,0 | 25 | 625 | 145 | 135 | 155 | Ду 50 | Ду 80 |
| Элеватор №4 | 7 | 3,0—5,0 | 30 | 625 | 135 | 135 | 155 | Ду 50 | Ду 80 |
| Элеватор №5 | 9 | 5,0—10,0 | 35 | 625 | 125 | 135 | 155 | Ду 50 | Ду 80 |
| Элеватор №6 | 10 | 10,0—15,0 | 47 | 720 | 175 | 180 | 175 | Ду 80 | Ду 100 |
| Элеватор №7 | 21 | 15,0—25,0 | 59 | 720 | 155 | 180 | 175 | Ду 80 | Ду 100 |
Водоструйный элеватор предназначен для понижения температуры сетевого теплоносителя, поступающего из сетей теплоцентрали, за счёт частичного смешивания с водой, поступающей из обратного трубопровода системы отопления дома, и организации циркуляции теплоносителя в системе отопления дома.
Возможно изготовление элеватора с иным размером сопла. Сопла элеваторов могу поставляться отдельно от элеватора. При заказе нестандартного элеватора (нестандартного сопла) срок поставки составляет от 10 дней.
Цены элеваторов 40с10бк уточняйте у менеджеров отдела продаж. Отгрузка в любой регион Республики Казахстан и РФ.
Элеваторы водоструйные могут применяться для обустройства теплового узла совместно в схеме с задвижками, грязевиками, манометрами и кранами, такие схемы называются элеваторными узлами.
Вас так же могут заинтересовать следующие виды продукции:
zavodtm.kz
Элеваторы 40с10бк
ООО «СЭТТА» принимает заказы на изготовление элеваторов водоструйных 40с10бк.
40с10бк Элеватор водоструйный в зависимости от размеров изготавливается под следующими номерами:
№ элеватора | Ду горловины, | Примерный расход воды из сети, | Масса, | Размеры, мм | ||||
L | A | I | D | D1 | ||||
Элеватор №1 | 15 | 0,5-1 | 8,1 | 425 | 90 | 110 | 145 | 160 |
Элеватор №2 | 20 | 1 — 2 | 8,1 | 425 | 90 | 110 | 145 | 160 |
Элеватор №3 | 25 | 1 — 3 | 14,4 | 625 | 135 | 145 | 160 | 195 |
Элеватор №4 | 30 | 3 — 5 | 14,4 | 625 | 135 | 135 | 160 | 195 |
Элеватор №5 | 35 | 5 — 10 | 14,4 | 625 | 135 | 125 | 160 | 195 |
Элеватор №6 | 47 | 10 — 15 | 18 | 720 | 180 | 175 | 195 | 215 |
Элеватор №7 | 59 | 15-20 | 18 | 720 | 180 | 155 | 195 | 215 |
Элеватор водоструйный предназначен для установки в тепловых узлах и служит для снижения температуры греющей сетевой воды до требуемой температуры в местной отопительной системе и создания в ней циркуляционного напора.
Рабочая среда элеватора — горячая вода. Наибольшая температура горячей воды, поступающей из теплосети +150°С, наибольшая температура обратной воды +70 °С.

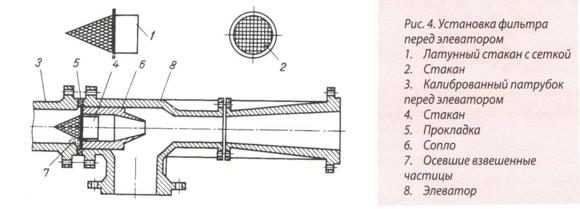

Установка сетчатых фильтров перед элеваторами
При монтаже систем отопления и горячего водоснабжения в трубах остается окалина (после сварочных работ) и другие взвешенные частицы, которые засоряют сопло элеватора. Если своевременно не обнаружить засорение, то циркуляция воды в системе нарушается, и в большие морозы может произойти замораживание стояков. Чтобы этого не произошло, при подготовке элеваторного узла к новому отопительному сезону, надо изготовить латунный стакан, который плотно входил бы в корпус сопла.
Для установки фильтра надо снять калиброванный патрубок перед элеватором и вставить стакан в корпус сопла. После чего установить патрубок на место. Теперь все взвешенные частицы, которые могли бы засорить сопло, будут задерживаться на сетке. Приспособление было установлено в некоторых элеваторных узлах. Засора в этих элеваторных узлах уже не было. Летом при отключении системы для ремонта необходимо снять патрубок перед элеватором и очистить ее сетку от собравшейся за зиму окалины (рис.4).
Для заказа элеватора 40с10бк Вам необходимо связаться с нашими специалистами.
Прайс на элеваторы 40с10бк находится в разделе прайсы.
setta.ru
Элеватор водоструйный 40с 10бк — Дункан Сервис
Элеватор водоструйный – струйный насос и не является трубопроводной арматурой, однако, исторически относится к номенклатуре арматуростроения.
Элеваторы водоструйные применяются для подачи горячей воды в систему теплоснабжения зданий и выравнивания температуры путем смешивания с обратной водой. Элеватор водоструйный применяется для смешивания горячей воды, поступающей из теплосети (+150оС), с обратной водой (максимум +70оС)
Различают: элеватор водоструйный и элеватор пароструйный.
Водоструйный элеватор устанавливается на участке тепловой сети для снижения температуры горячей воды, подаваемой в местные системы отопления, путем смешивания ее с обратной водой и создает напор, необходимый для циркуляции.
Технические характеристики
| Наибольшая температура обратной воды, оC | 70 |
| Наибольшая температура горячей воды, поступающей из теплосети, оC | 150 |
| Рабочее давление перед элеватором, кгс/см2 | 10 |
| Минимальный напор,необходимый для работы элеватора, кгс/см2 | 1…1,5 |
| Материал корпуса, штуцера, фланцев | сталь |
| Материал сопла | латунь (сталь) |
| Номер элеватора | Размеры, мм | Масса, кг | Розница с НДС, руб | |||||
| d1 диаметр сопла, мм | d диаметр горловины, мм | h | L2 | L1 | L | |||
| 1 | 3-6 | 15 | 110 | 90 | 110 | 425 | 8,1 | 2 320 |
| 2 | 4-9 | 20 | 110 | 90 | 110 | 425 | 8,1 | 2 320 |
| 3 | 6-10 | 25 | 155 | 135 | 145 | 625 | 14,4 | 3 065 |
| 4 | 7-12 | 30 | 155 | 135 | 135 | 625 | 14,4 | 3 065 |
| 5 | 9-14 | 35 | 155 | 135 | 125 | 625 | 14,4 | 3 490 |
| 6 | 10-18 | 47 | 214 | 180 | 175 | 720 | 18,0 | 5 775 |
| 7 | 21-25 | 59 | 214 | 180 | 155 | 720 | 18,0 | 6 230 |
www.dunkan-nn.ru
