В рабочей башне зерно пропускают через зерноочистительные машины, при необходимости сушат, а затем норией поднимают вверх и направляют на транспортёр, располагающийся в надсилосной галерее. Вот он на фото (точнее, их даже два), а крышки в правой части кадра — это приёмные люки силосов.
Разгрузка зерна с надсилосного транспортёра в силосы осуществляется при помощи специальных машинок — сбрасывающих тележек, которые ездят по рельсам вдоль транспортёра. Перед подачей зерна тележка подгоняется к нужному силосу, останавливается над предварительно открытым люком и поступающее по конвейерной ленте зерно отправляется в хранилище.
Разгрузка силосов происходит через через отпускную трубу в нижней их части. Зерно попадает на очередной транспортёр, находящийся в подсилосной галерее, и направляется либо на отгрузку, либо на периодические регламентные процедуры — сушку или очистку. Во втором случае после проведения необходимых работ зерно опять отправляется на хранение.
Tags: Омская область, промзона
Subscribe
Старый водозабор на Оми
На днях омские коллеги неплохо прокатились по двум омским рекам: Оми и Иртышу. И коллега omchanin углядел артефактный объект — старый…
Всемирный день ГО и омские развалины
1 марта отмечается Всемирный день гражданской обороны, по этому случаю в моём архиве нашлось кое-что тематическое. Как-то, прогуливаясь по омским…
Индустриальный закат
Что-то меня на прекрасное потянуло. Вот вам вид на Северо-Западную ТЭЦ через Лахтинский разлив в лучах заходящего солнца.
Омский завод «Стройтехника»
Коллега omchanin в своём блоге поднял тему забытых омских остановок общественного транспорта. Часто остановка называлась по предприятию,…
Автоколонна-1253
Как-то я сделал большой пост по истории омских грузовых АТП, но в него попали не все имеющиеся в Омске предприятия подобного профиля, всё-таки их…
По следам омских автопредприятий
Давно уже была мысль сделать подборку по истории грузовых перевозок в Омске, и вот, наконец, собрался.
В советское время в нашем городе было 10…Омский ДОК застраивается
На бывшей территории Омского деревообрабатывающего комбината, когда-то занимавшего в городке Нефтяников приличную площадь — от университета до…
Старая территория Омского ССРЗ
Нашёл у себя в архивах фото старой территории Омского судоремонтно-судостроительного завода. Именно на этом месте, в затоне у Старозагородной рощи, в…
Что можно сделать из старого «лунохода»
Товарищ driver_gazelle продолжает радовать интересными постами. Вот небольшой репортаж из недр ПАТП-8, где нашли оригинальное применение…
В советское время в нашем городе было 10…Photo
Hint http://pics.livejournal.com/igrick/pic/000r1edq
Элеватор: tov_tob — LiveJournal

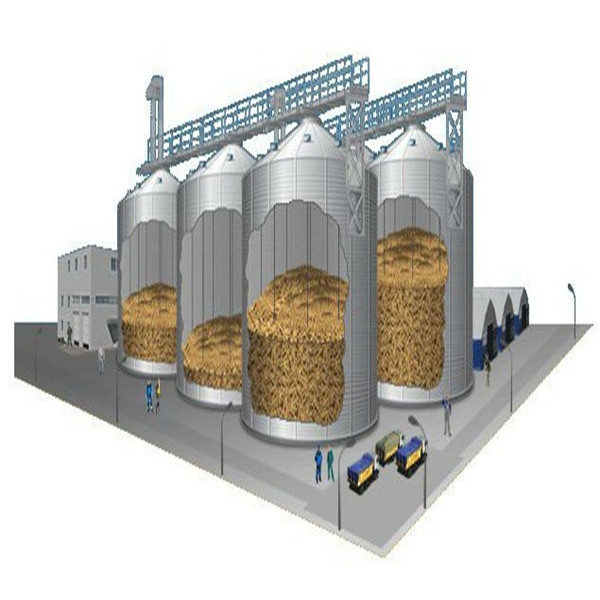

Элеватор — сооружение для хранения больших партий зерна и доведения его до кондиционного состояния. Элеваторы всегда были заметным сооружением в городской застройке, поэтому как-то само собой мне всегда хотелось заглянуть внутрь и увидеть, что скрывается в огромной башне и самом зернохранилище.
Что ж, давайте посмотрим, как выглядит изнутри элеватор №1 предприятия «Киевмлин», расположенный на Подоле.

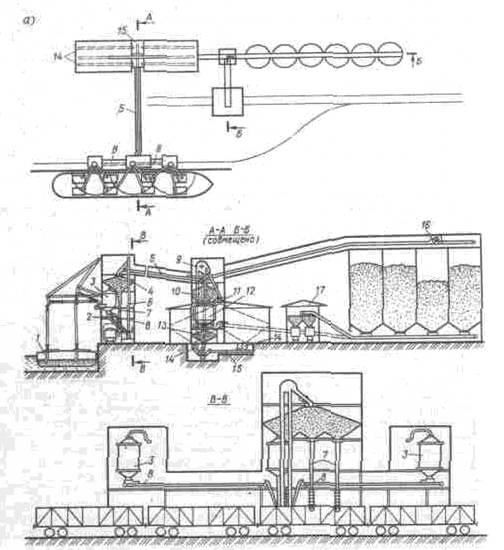

1. Элеватор представляет из себя комплекс сооружений и обеспечивает полную механизацию процессов хранения и улучшения качества зерна.

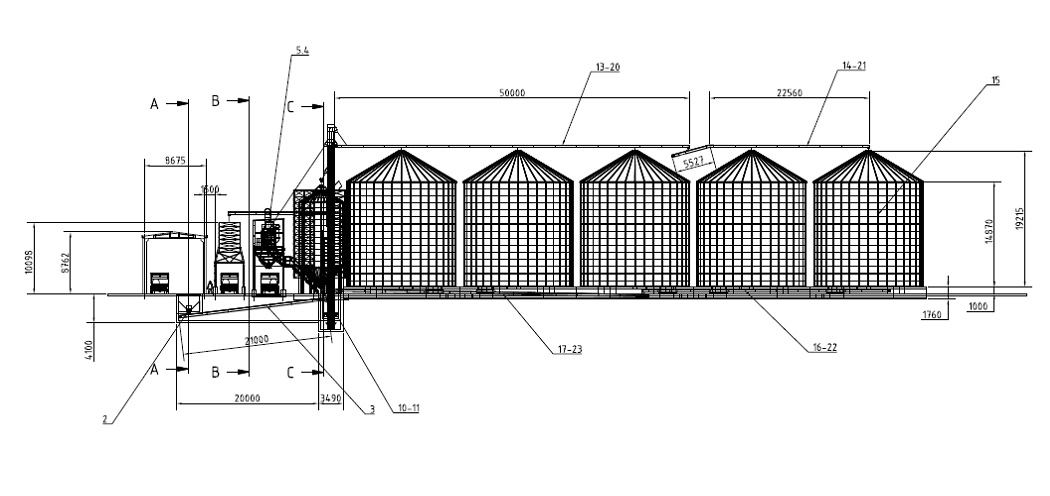

2. Наиболее заметными сооружениями элеватора являются рабочая башня и силосный корпус, в котором хранится зерно. Внутри рабочей башни размещено основное технологическое и транспортное оборудование. Здесь зерно поднимают из приемных бункеров наверх, взвешивают, очищают от примесей и перемещают в силосный корпус. Такой силосный корпус, как на фото, состоит из системы цилиндрических силосов, которые размещаются в несколько рядов. В каждом силосе может храниться около 600 тонн зерна, а на этом элеваторе имеется 44 силоса.
3. Рабочая башня разделена на 7 уровней.
4. Полсотни метров вверх-вниз бегать напряжно, поэтому в рабочей башне имеется также действующий лифт с архаичным телефонным аппаратом внутри:
5.
Страшно.
6. Верхний (7-й уровень). Здесь мы видим верхнюю часть нории — машины для вертикального подъема сыпучих грузов. Зерно сюда поднимается из приемного бункера, расположенного в самом низу башни, и пересыпается в надвесовой бункер.
7. Уровень ниже.
8. На этом уровне все оборудование покрыто красивой бархатной паутиной из пыли:
9.
10. Красота.
11. Весы:
12. 5-й уровень занимают распределительные устройства:
13. По этим трубам зерно распределяется по надсилосным конвейерам, которые расположены на 4-м уровне.
14. Осьминог:
15. Судя по внутреннему состоянию, элеватор стоит уже не первый месяц и заработает ли еще непонятно. Но и до состояния полного абандона ему еще далеко.
16. Один из надсилосных конвейеров (всего их три). На ленту ссыпается зерно, подготовленное к хранению, и отправляется к силосам через галерею, висящей между рабочей башней и силосным корпусом.
17.
Галерея приводит нас в надсилосный этаж.
18. Сюда приходят все три конвейера, с помощью которых зерно можно отправить в любой из 44 силосов, расположенных ниже.
19.
20. С ленты зерно пересыпается в силосы с помощью разгрузочной тележки:
21. Тележка может кататься вдоль силосов, ссыпая зерно в любой из них. Квадратный лючок — это «дверь» в один из силосов.
22. Привод конвейера:
23. Трубы вдоль ленты — система вентиляции силосов. Отгружают зерно из силосов с помощью конвейеров, расположенных на подсилосном этаже.
24. Элеватор — потенциально опасное производство, поэтому во многих местах имеются кнопки аварийной остановки.
25. С крыши рабочей башни элеватора открываются неплохие виды на Гавань:
26. Старый вантовый мост:
27. Строящийся Подольский мостовой переход:
28. Набережная и центр Киева:
29. Подол:
2.972 Как работает лифт
| КАК РАБОТАЕТ ЛИФТ | ||
| ВОПРОСЫ ИЛИ КОММЕНТАРИИ | ||
| АВТОР: | Ронда Салзмон | |
| ЭЛЕКТРОННАЯ ПОЧТА: | rsalzman@mit. edu | |
| КУРС: | 2 | |
| КЛАСС/ГОД: | 3 | |
ОСНОВНОЕ ФУНКЦИОНАЛЬНОЕ ТРЕБОВАНИЕ: Перемещайте людей и тяжелые предметы из одного места в другое выше или ниже, расположение.
КОНСТРУКТИВНЫЙ ПАРАМЕТР: Ан Лифт может быть использован для удовлетворения этих требований.
ПРЕДПОСЫЛКИ РАЗДЕЛ:
Для этого элеватор включает электропитание.
в механическую (вращательную) энергию. Тормоз лифта должен быть рассчитан на
гарантировать безопасность при обычном дневном использовании. Тормоз также должен быть в состоянии включаться в экстремальных условиях.
случаи, когда трос лифта сломан или другие
возникают непредвиденные обстоятельства. Кроме того, лифт должен подниматься и опускаться.
пассажиров максимально эффективно. Если используется набор лифтов, комплекс
контроллер обычно ими управляет.
Лифт должен соответствовать заданным габаритам здания. Это должно быть сделан достаточно большим, чтобы справляться с нормальным ежедневным движением и перемещать необходимые объекты внутри здания. Его нельзя сделать слишком большим и, следовательно, повлиять на структуру само здание. Возможные ограничения веса, перевозимого в лифте, могут определяется по размеру двигателя и других компонентов внутри лифта система. Этот предельный вес должен быть достаточно большим для ежедневного использования.
ГЕОМЕТРИЯ/СТРУКТУРА И ОБЪЯСНЕНИЕ ПРИНЦИПА РАБОТЫ/ПРИМЕНЕНИЯ:
Тяговый привод/тросовая система
Тросовая система используется для крепления двигателя/редуктора, кабины лифта и
противовес. Можно использовать множество различных аранжировок. В одной
возможное расположение, такое как показано на рисунке 2, оба конца каната лифта
крепится к верхней балке. И кабина лифта, и противовес прикреплены
к свободно движущимся шкивам.
Тяговый привод – это способ преобразования подводимой механической энергии (в данном случае поворот вала) в полезную механическую энергию в системе (вертикальное движение лифта). Трение между канатами и канавками шкивов, нарезанными на шкив, инициирует тяговое усилие между тяговым приводом и канатом.
При вращении тягового привода мощность передается от тягового привода к кабина лифта и противовес. Мощность необходима только для перемещения несбалансированной нагрузки между лифт и противовес.
Шестерни
Функцией лифта является преобразование исходной электроэнергии, которая приводит в движение
двигатель, в механическую энергию, которая может быть использована системой. Лифт состоит из
двигатель и, чаще всего, червячный редуктор. Червячная передача состоит из
червячная передача, обычно называемая червяком, и большая круглая шестерня, обычно называемая червяком
механизм.
Компонент двигателя лифтовой машины может быть двигателем постоянного тока или двигателем переменного тока. А
Двигатель постоянного тока имел хороший пусковой момент и легкость регулирования скорости. Двигатель переменного тока более
регулярно используется из-за его прочности и простоты. Двигатель выбирают в зависимости от
проектное решение лифта.
Тормоза
Наиболее распространенный тормоз лифта состоит из узла пружины сжатия, тормозных колодок
с прокладками и соленоидом в сборе. Когда соленоид не находится под напряжением, пружина
заставляет тормозные колодки сжимать тормозной барабан и создавать тормозной момент. Магнит может
приложить горизонтальную силу для размыкания. Это можно сделать прямо на одном из
операционные рычаги или через рычажную систему. В любом случае результат одинаков.
тормоз отрывается от вала, и скорость лифта восстанавливается.
Для улучшения останавливающей способности используется материал с высоким коэффициентом В разрывах используется трение, например, асбест, связанный цинком. Материал со слишком высоким коэффициент трения может привести к рывковому движению автомобиля. Этот материал должен быть выбран тщательно.
Обычно эффективность редукторной машины составляет 60 процентов для двигателя и коробки передач. сборка. Эта эффективность была рассчитана для нагрузки в 2500 фунтов, что соответствует обычному жилой лифт размером 1,75 м/с.
ДОМИНИРУЮЩАЯ ФИЗИКА:
В лифтовой системе происходит передача энергии. Электрическая мощность, введенная в двигатель равен:
(для двигатель переменного тока)
Где V — напряжение, а I/2 — источник переменного тока. Затем эта мощность передается через выход вала двигателя,
.
Где T — крутящий момент, а w — крутящий момент.
скорость. После передачи мощности через редуктор выходная скорость будет
уменьшается, а крутящий момент увеличивается. Общая мощность будет немного ниже, т.к.
система не работает на 100%. Натяжение каната от шкива лифта равно
вес подъемника, Вт е . Натяжение каната от противовеса равно
W c .
| Рис. 1. Схема свободного корпуса система шкивов |
Следующий анализ был выполнен для работы в установившемся режиме (без ускорения).
сила, действующая на ведущий шкив, равна разнице двух натяжений, приложенных к каждому
сторона. С одной стороны эта сила равна W e , а с другой стороны W c. Таким образом, чистая сила, действующая на шкив 1 (привод
шкив) есть:
Чтобы найти мощность, необходимую для движения лифта, либо скорость вращения
приводного вала (прикрепленного к шкиву 1) или скорость лифта должны быть известны.
Выходная мощность (при 100% КПД)
, где r — радиус шкива (шкива 1).
| Рис. 2. Поток мощности через
типовой элеватор |
ФИЗИЧЕСКИЕ ОГРАНИЧЕНИЯ:
Как объяснялось выше, тормоз удерживается пружиной и отпускается с помощью магнита. На приведенной ниже диаграмме свободного тела показано, как распределяются эти силы. Сила, приложенная пружина находится намного ближе к шарнирному соединению и, следовательно, легко перекрывается сила магнитного притяжения из-за его более длинного плеча момента (большое расстояние от точки вращения).
| Рисунок 3. Схема разрыва система |
Рисунок 4. Схема свободного тела
тормозная система |
ДИАГРАММЫ/ГРАФЫ/ТАБЛИЦЫ:
Нет Представлено
ГДЕ НАЙТИ ЛИФТЫ:
Лифты можно найти во многих жилых и коммерческих зданиях. Они используются не только для перевозки людей, но и тяжелых предметов, которые в других случаях было бы трудно транспорт.
