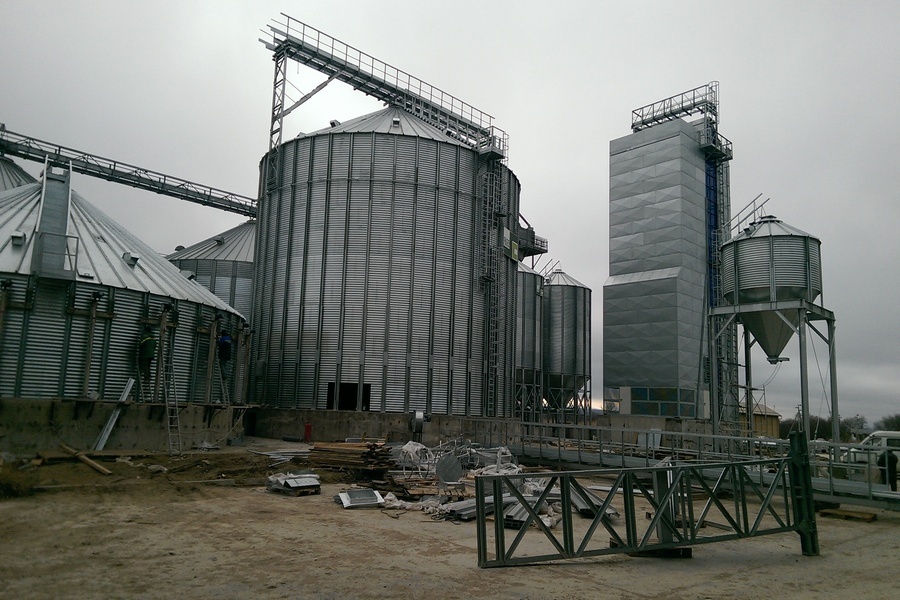

Элеватор что это такое: Что такое элеватор — устройство, принцип работы и виды зернового элеватора — ООО «Зерновой стандарт»

Элеватор что это? Элеваторный узел отопления – устройство.

На вопрос элеватор, что это такое мне приходится отвечать постоянно, встречаясь как с жильцами, так и с представителями управляющих компаний обслуживающих тепловые пункты. Причем о верном предназначении элеватора не знают не только слесаря, но и их прямые руководители.

Очень часто приходится слушать упреки: «Что Вы нам ставите, там такая маленькая дырочка, разве нам хватит на всех тепла?» И идет война, только уходят монтажники, маленькая дырочка под названием сопло выбрасывается, на перемычке устанавливается заглушка или как ее еще называют шибер. Кстати, хорошо если устанавливается, а то и забывают или не знают, как устроен элеватор.

Давайте с вами проведем маленький ликбез о том, для чего ставят элеватор, как он устроен, и что нам дает установка элеватора.

Говоря простым языком, элеватор это водоструйный или инжекционный насос (непонятное слово инжекционный разберем чуть ниже), который за счет перепада давления на вводе в ваш тепловой пункт увеличивает прокачку во внутренней системе отопления квартир. Проще говоря, взяли из тепловой сети 5 кубометров воды, а в систему отопления квартир подали 12,5 кубометров. Сразу же возникает вопрос, каким образом и за счет чего такое увеличение стало возможным. Где мы потеряли и что приобрели?

Начнем с того – за счет чего такое увеличение объема прокачиваемой воды стало возможным? Если у вас в тепловом пункте проектом предусмотрен элеватор, значит, ваша котельная или ТЭЦ подает к ИТП жилого дома перегретую воду. Температура этой воды может достигать 150 градусов Цельсия при температуре на улице минус 30 градусов и ниже.

Сразу же отвечаю на вопрос тех, кто помнит из школы, что

вода кипит, читай, превращается в пар, при 100 градусах Цельсия. Напоминаю — кипит в открытой посуде без избыточного давления. Но в трубах вода движется под значительным давлением, поэтому и не вскипает. Но воду с такой температурой в ваши батареи подавать нельзя, большая вероятность получить ожоги, как от прямого прикосновения к трубам и отопительным приборам, так и при разрыве батарей отопления, чугун не любит перепадов температуры и лопается как стеклянный стакан или банка, если в нее резко налить горячую воду. К тому же сейчас повсеместно используются полипропиленовые трубы, в простонародье называемые пластмассовыми.

  У полипропиленовых труб разрешенная температура до 90-95 градусов Цельсия, и при этом, при температуре 90 гр. Цельсия большинство труб служит не более года.

Элеваторный узел отопления при помощи того самого злополучного элеватора перегретую воду, подаваемую от котельной, охлаждает до расчетной температуры и подает ее в отопительные приборы квартир.

Охлаждение воды происходит при смешении в элеваторном устройстве, горячей воды из подающего трубопровода и остывшей воды  из обратного трубопровода здания.
Следовательно, мы с вами экономим, берем немного горячей воды из тепловой сети, разбавляем водой из обратного трубопровода,  за тепло в ней мы уже заплатили и повторно подаем в свои квартиры. Да мы теряем температуру, но элеватор заставляет воду в батареях отопления двигаться быстрее, в результате разница в температуре между теми, кто первыми в доме получает тепло и последними квартирами на стояках уменьшается. На лицо справедливость.

А если бы не было элеватора, или умельцы выбросили сопло, у первых по ходу теплоносителя жильцов батареи были бы очень горячие, они задыхались бы от жары, открывали окна и балконные двери, а владельцы последних, а особенно

угловых квартир мерзли и ругали тепловые сети! Большинство из вас скажет, так у нас и происходит.

Ну а теперь для особо любознательных читателей разберем, как устроен водоструйный элеватор и элеваторный узел отопления, за счет чего он работает, какой режим должен быть в тепловой сети для его уверенной работы, и, наконец, какие разновидности элеваторов выпускает промышленность. Обо всем этом читайте на следующей странице.

Элеваторы водоструйные



Элеватор стальной водоструйный — это устройство предназначенное для понижения температуры воды поступающей из главной тепловой магистрали в локальную систему теплоснабжения (отопления) способом смешивания определенной части воды из обратного трубопровода и соответственно создания принудительной циркуляции в локальной системе отопления.

В зависимости от поставленной задачи элеваторы водоструйные различаются разными входными — выходными диаметрами для подключения к магистралям, а также отличаются размерами сопла (горловины), которые имеют установленные размеры по ГОСТу и варьируются от 15 до 60мм.

Технические характеристики и габаритные

размеры элеватора стального водоструйного





Номер элеватора	Примерный расход воды из сети, (тонн в час)	d горловины (мм)	Масса элеватора (кг)	Размеры стального водоструйного элеватора типа ВТИ (мм)
				L	l1	l2	h	Фланец 1 по ГОСТ 12820-80	Фланец 2 по ГОСТ 12820-80
№0	0,1—0,4	10	6,4	256	85	81	140	Ду 25	Ду 32
№1	0,5—1,0	15	8,1	425	110	90	110	Ду 40	Ду 50
№2	1,0—2,0	20	8,1	425	100	90	110	Ду 40	Ду 50
№3	1,0—3,0	25	12,5	625	145	135	155	Ду 50	Ду 80
№4	3,0—5,0	30	12,5	625	135	135	155	Ду 50	Ду 80
№5	5,0—10,0	35	13,0	625	125	135	155	Ду 50	Ду 80
№6	10,0—15,0	47	18,0	720	175	180	175	Ду 80	Ду 100
№7	15,0—25,0	59	18,5	720	155	180	175	Ду 80	Ду 100

Цены на элеваторы водоструйные:



Наименование	№	Цена с НДС
Элеватор водоструйный 40с10бк	0	3563,00
Элеватор водоструйный 40с10бк	1	3500,00
Элеватор водоструйный 40с10бк	2	3500,00
Элеватор водоструйный 40с10бк	3	4320,00
Элеватор водоструйный 40с10бк	4	4320,00
Элеватор водоструйный 40с10бк	5	4500,00
Элеватор водоструйный 40с10бк	6	6432,00
Элеватор водоструйный 40с10бк	7	6750,00

Простая английская Википедия, бесплатная энциклопедия

Два лифта на нижнем уровне станции лондонского метро. Стрелки показывают положение каждого лифта и направление движения. Лифт справа готовится к подъему, а левый лифт спускается с верхнего этажа.

Лифт или лифт представляет собой вертикальное транспортное средство, которое эффективно перемещает людей или товары между этажами здания, корабля или другого сооружения. Обычно они приводятся в действие электродвигателями, которые либо приводят в движение тяговые тросы и системы противовеса, либо перекачивают гидравлическую жидкость для подъема цилиндрического поршня. Языки, отличные от английского, могут иметь заимствования, основанные либо на лифте (например, японский), либо на лифте (например, кантонский диалект). Из-за законов о доступе для инвалидных колясок лифты часто являются юридическим требованием в новых многоэтажных зданиях, особенно там, где пандусы для инвалидных колясок непрактичны.

Дополнительная информация: § Тяговые лифты

Некоторые утверждают, что лифты начинались как простые канатные или цепные тали. Подъемник — это, по сути, платформа, которую либо тянут, либо толкают вверх с помощью механических средств. Современный лифт состоит из кабины (также называемой «клеткой» или «автомобилем»), установленной на платформе в замкнутом пространстве, называемом шахтой или иногда «подъемником». В прошлом механизмы подъемного привода приводились в действие паровыми и водяными гидравлическими поршнями. В «тяговом» подъемнике автомобили поднимаются с помощью стальных тросов, перекинутых через шкив с глубокими канавками, который в промышленности обычно называют шкивом. Вес автомобиля уравновешивается противовесом. Иногда два лифта всегда движутся синхронно в противоположных направлениях и являются противовесом друг друга.

Трение между канатами и шкивом обеспечивает тягу, благодаря которой этот тип подъема получил свое название.

Дополнительная информация: § Гидравлические подъемники

Гидравлические подъемники используют принципы гидравлики (в смысле гидравлической энергии) для создания давления на надземный или находящийся в земле поршень для подъема и опускания автомобиля. Канатная гидравлика использует комбинацию канатов и гидравлической энергии для подъема и опускания автомобилей. Недавние инновации включают двигатели с постоянными магнитами заземления, безредукторные машины без машинного помещения, установленные на рельсах, и микропроцессорное управление.

Технология, используемая в новых установках, зависит от множества факторов. Гидравлические подъемники дешевле, но установка цилиндров большей длины, чем определенная, становится нецелесообразной для подъемников с очень большой высотой подъема. Вместо этого в зданиях высотой более семи этажей должны использоваться тяговые лифты. Гидравлические подъемники обычно медленнее, чем тяговые подъемники.

Лифты являются кандидатами на массовую настройку. За счет массового производства компонентов можно получить экономию, но каждое здание имеет свои собственные требования, такие как различное количество этажей, размеры колодца и схемы использования.

Двери лифта[изменить | изменить источник]

Двери лифта защищают пассажиров от защемления между кабиной и полом. Наиболее распространенная конфигурация состоит в том, чтобы иметь две панели, которые встречаются посередине и открываются вбок. В каскадной конфигурации (потенциально допускающей более широкие входы в ограниченном пространстве) двери движутся по независимым путям, поэтому, когда они открыты, они спрятаны друг за другом, а когда закрыты, они образуют каскадные слои с одной стороны. Это может быть сконфигурировано таким образом, что два набора таких каскадных дверей работают подобно дверям с центральным открыванием, описанным выше, что позволяет использовать очень широкую кабину лифта. В менее дорогих установках в лифте также может использоваться одна большая «плоская» дверь: однопанельная дверь шириной с дверной проем, которая открывается влево или вправо вбок.

Без машинного помещения (MRL)[изменить | изменить источник]

Общие

Все лифты, тяговые или гидравлические, требуют машинного отделения для хранения больших электродвигателей (или гидравлических насосов) и шкафа управления. Это помещение расположено выше или ниже шахты (или только ниже, для гидравлических лифтов) и может содержать оборудование для одного или группы лифтов. Современные тяговые двигатели с безредукторным приводом и приводом на постоянных магнитах могут быть более компактными и эффективными; электронные микропроцессоры заменили механические реле. В результате тяговые лифты могут быть построены без специального помещения над шахтой, что экономит ценное пространство при планировании здания.

Новая конструкция лифта представляет собой отход от традиционной петлевой прокладки тягового каната поверху тяговых лифтов. Концы тросов крепятся к несущей конструкции, а отрезки троса соединяются с кабиной и противовесом с помощью усиливающей энергосберегающей системы составных шкивов. Лифты без машинного помещения стали долгожданной альтернативой старому гидравлическому лифту для малоэтажных и средних зданий.

Kone, финская лифтовая компания, впервые разработала лифт без машинного помещения в 1996.

Выгоды с экологической точки зрения

• создает больше полезного пространства
• потребляет меньше энергии (на 70-80% меньше, чем гидравлические лифты)
• не использует масло
• все компоненты находятся над землей

— это устраняет экологические проблемы, связанные с хранением гидравлического цилиндра под землей

Прочие льготы

• намного дешевле, чем другие лифты
• ходовые качества лучше за счет безредукторной тяги
• работает на более высоких скоростях, чем гидравлика

Факты

• Уровень шума составляет 50-55 дБА (децибелы по шкале А), что намного ниже, чем у других типов лифтов
• Обычно используется для малоэтажных и среднеэтажных зданий
• Моторный механизм размещается в самой шахте
• США медленно принимали лифт MRL из-за кодов

— национальные и местные строительные нормы и правила не касались лифтов без машинных помещений.

Первое упоминание о лифте содержится в работах римского архитектора Витрувия, который сообщил, что Архимед построил свой первый лифт, вероятно, в 236 г. до н.э. В некоторых литературных источниках более поздних исторических периодов лифты упоминаются как кабинки на пеньковой веревке, приводимые в движение вручную или животными. Предполагается, что лифты такого типа были установлены в Синайском монастыре Египта. В 17 веке прототипы лифтов располагались в дворцовых постройках Англии и Франции.

В 1852 году Элиша Отис представил безопасный лифт, который предотвращал падение кабины в случае обрыва троса. Конструкция безопасного лифта Otis несколько похожа на тот тип, который используется до сих пор. Устройство регулятора задействует ролик(и) с накаткой, блокируя руль высоты на направляющих, если руль высоты движется с чрезмерной скоростью. Он продемонстрировал его на нью-йоркской выставке в Хрустальном дворце в 1854 году.

В 1874 г. Дж.В. Микер запатентовал метод, позволяющий безопасно открывать и закрывать двери лифта.

Первый электрический лифт был сконструирован немецким инженером Вернером фон Сименсом в 1880 году.

В 1882 году, когда гидравлическая энергия была хорошо зарекомендовавшей себя технологией, была создана компания, позже названная London Hydraulic Power Company. Он построил сеть магистралей высокого давления по обеим сторонам Темзы, которая, в конечном итоге, протянулась до 184 миль и приводила в действие около 8000 машин, в основном лифтов (лифтов) и кранов. ^[1]

В 1929 году Кларенс Конрад Криспен совместно с Inclinator Company of America создал первый жилой лифт. Криспен также изобрел первый наклонный лестничный подъемник. ^{http://inclinator.com/about-inclinator.asp}

Пневматические вакуумные лифты[изменить | изменить источник]

Пневматические или «вакуумные» лифты работают без кабелей и могут быть установлены проще и быстрее, чем их альтернативы, поскольку их корпус состоит из предварительно изготовленных секций, которые значительно уже, чем шахты обычных лифтов. Эти секции часто прозрачны и дают пассажиру почти 360-градусный обзор.

Лифты канатные[изменить | изменить источник]

Согласно статистике, лифты чрезвычайно безопасны. Их показатели безопасности не превзойдены ни одной другой системой автомобиля. В 1998 году было подсчитано, что примерно восемь стомиллионных долей одного процента (1 из 12 миллионов) поездок на лифте приводили к аномалиям, и подавляющее большинство из них были незначительными, например, двери не открывались. Для всех практических целей не бывает случаев, когда лифты просто падали в свободном полете и убивали находящихся внутри пассажиров; из 20–30 смертельных случаев, связанных с лифтами каждый год, большинство из них связаны с техническим обслуживанием — например, техники слишком сильно наклоняются в шахту или застревают между движущимися частями, а большинство остальных связано с легко предотвратимыми несчастными случаями, такими как как люди, слепо шагающие через двери, открывающиеся в пустые шахты, или задушенные шарфами, зацепившимися за двери. На самом деле, до терактов 11 сентября единственный известный случай свободного падения в современном тросовом лифте произошел в 1945, когда бомбардировщик B-25 врезался в Эмпайр Стейт Билдинг в тумане, перерезав тросы кабины лифта, которая упала с 75-го этажа на самый низ здания, серьезно ранив (но не убив) единственного пассажира — женщина лифтер. Хотя вполне возможно (хотя и чрезвычайно маловероятно) оборваться трос лифта, все лифты в современную эпоху были оснащены несколькими предохранительными устройствами, которые предотвращают простое падение лифта и его падение. Кабина лифта обычно держится на шести или восьми подъемных тросах, каждый из которых способен выдерживать полную нагрузку лифта плюс на двадцать пять процентов больше веса. Кроме того, есть устройство, которое определяет, движется ли лифт быстрее, чем его максимальная расчетная скорость; если это происходит, устройство заставляет бронзовые тормозные колодки зажиматься вдоль вертикальных направляющих в шахте, быстро останавливая лифт, но не так резко, чтобы вызвать травму. Кроме того, в нижней части вала установлен гидравлический буфер, чтобы немного смягчить любой удар.

Совсем недавно, 9 октября 2007 года, произошел инцидент с современным канатным лифтом в детской больнице в Сиэтле, штат Вашингтон. Речь шла о лифте ThyssenKrupp ISIS без машинного помещения; В ISIS использовались канаты из кевларового стекловолокна вместо обычных канатов из плетеной стали, которые используются во всех других тяговых лифтах. Один из лифтов ИГИЛ сорвался с тросов и проскользнул между 6-м и 4-м этажами; причиной этого инцидента стали кевларовые канаты. После инцидента ThyssenKrupp прекратила производство ISIS и в следующем году заменила его лифтом Synergy без машинного помещения, в котором используются обычные стальные плетеные канаты, что делает его намного безопаснее.

Гидравлические подъемники[изменить | изменить источник]

Прошлые проблемы с первыми гидравлическими лифтами означали, что те, которые были построены до изменения кода в 1972 году, были подвержены возможному катастрофическому отказу. Ранее код требовал только однодонных гидроцилиндров. В случае повреждения цилиндра может произойти неконтролируемое падение лифта. Поскольку невозможно полностью проверить систему без герметичного корпуса (как описано ниже), для его осмотра необходимо снять поршень. Стоимость снятия поршня такова, что повторно устанавливать старый цилиндр экономически нецелесообразно; поэтому необходимо заменить цилиндр и установить новый поршень. ^{[ источник? ]} Другим решением защиты от выброса баллона является установка «спасательного жилета». Это устройство, которое в случае чрезмерного снижения скорости зажимает цилиндр и останавливает автомобиль. Это устройство также известно как разрывной клапан в некоторых частях мира.

В дополнение к проблемам безопасности старых гидравлических лифтов существует риск утечки гидравлического масла в водоносный горизонт и потенциального загрязнения окружающей среды. Это привело к внедрению вкладышей (кожухов) из ПВХ вокруг гидравлических цилиндров, целостность которых можно контролировать.

В последнее десятилетие недавние инновации в перевернутых гидравлических домкратах устранили дорогостоящий процесс бурения земли для установки скважинного домкрата. Это также устраняет угрозу коррозии системы и повышает безопасность.

Лифт можно перемещать как минимум четырьмя способами:

Лифты тяговые[изменить | изменить источник]

• Редукторные и безредукторные тяговые лифты

Редукторные тяговые машины приводятся в действие электродвигателями переменного или постоянного тока. В редукторных машинах используются червячные передачи для управления механическим движением кабины лифта путем «катки» стальных подъемных канатов по приводному шкиву, который прикреплен к коробке передач, приводимой в движение высокоскоростным двигателем. Эти машины, как правило, являются лучшим вариантом для использования в подвале или над головой на скоростях до 500 футов/мин (2,5 м/с).

Безредукторные тяговые машины представляют собой низкоскоростные (низкие обороты) электродвигатели с высоким крутящим моментом, работающие от переменного или постоянного тока. В этом случае приводной шкив прикреплен непосредственно к концу двигателя. Безредукторные тяговые лифты могут развивать скорость до 2000 футов/мин (10 м/с) или даже выше. Между двигателем и приводным шкивом (или коробкой передач) установлен тормоз, удерживающий лифт неподвижно на полу. Этот тормоз обычно представляет собой внешний барабанный тормоз, который приводится в действие усилием пружины и удерживается в открытом состоянии электрически; сбой питания вызовет срабатывание тормоза и предотвратит падение лифта (см. внутреннюю безопасность и технику безопасности).

В каждом случае тросы крепятся к сцепной пластине в верхней части кабины или могут быть «подвешены» под кабиной, а затем наматываются на приводной шкив к противовесу, прикрепленному к противоположному концу тросов, что уменьшает количество мощности, необходимой для перемещения кабины. Противовес расположен на подъемнике и передвигается по отдельной рельсовой системе; когда машина поднимается, противовес опускается, и наоборот. Это действие приводится в действие тяговой машиной, которой управляет контроллер, обычно релейная логика или компьютеризированное устройство, которое управляет запуском, ускорением, замедлением и остановкой кабины лифта. Вес противовеса обычно равен весу кабины лифта плюс 40-50% грузоподъемности лифта. Канавки в приводном шкиве специально разработаны для предотвращения проскальзывания тросов. «Тяга» обеспечивается за счет захвата канавок в шкиве, отсюда и название. По мере старения канатов и износа тяговых канавок некоторое сцепление теряется, и канаты необходимо заменять, а шкивы ремонтировать или заменять.

Лифты с длиной подъема более 100 футов (30 м) имеют систему, называемую компенсацией. Это отдельный набор тросов или цепь, прикрепленная к днищу противовеса и днищу кабины лифта. Это облегчает управление лифтом, так как компенсирует разницу в весе троса между подъемником и кабиной. Если кабина лифта находится в верхней части подъемного пути, над кабиной находится короткий отрезок подъемного троса, а под кабиной — длинный компенсационный трос, и наоборот для противовеса. Если в системе компенсации используются тросы, в приямке под лифтом будет дополнительный шкив для направления тросов. Если в системе компенсации используются цепи, цепь направляется стержнем, установленным между направляющими противовеса.

Гидравлические подъемники[изменить | изменить источник]

• Обычные гидравлические подъемники . Они используют подземный цилиндр, довольно распространены для малоэтажных зданий с 2-7 этажами и имеют скорость до 200 футов в минуту (1 метр в секунду).
• Безотверстные гидравлические лифты были разработаны в 1970-х годах и используют пару надземных цилиндров, что делает их практичными для экологических или бюджетных зданий с 2, 3 или 4 этажами.
• Канатные гидравлические подъемники используют как надземные цилиндры, так и канатную систему, которая сочетает в себе универсальность подземной гидравлики с надежностью безотверстной гидравлики, хотя они могут обслуживать до 8-10 этажей.

Подъемник[изменить | изменить источник]

Подъемный лифт — это самоподъемный лифт с собственной тягой. Привод может осуществляться электрическим двигателем или двигателем внутреннего сгорания. Лифты для подъема используются в мачтах или башнях с оттяжками, чтобы обеспечить легкий доступ к частям этих конструкций, таким как лампы безопасности полета, для обслуживания. Примером может служить Moonlight Towers в Остине, штат Техас, где лифт вмещает только одного человека и оборудование для обслуживания.

Работа в аварийном режиме (EPR)[изменить | изменить источник]

Многие лифтовые установки теперь оснащены системами аварийного питания, которые позволяют использовать лифт в ситуациях отключения электроэнергии и предотвращают застревание людей в лифтах.

Лифты тяговые[изменить | change source]

При отключении питания в системе тягового лифта все лифты сначала останавливаются. Один за другим каждый автомобиль в группе возвращается на этаж вестибюля, открывает двери и выключается. Люди в оставшихся лифтах могут увидеть световой индикатор или услышать голосовое объявление о том, что лифт скоро вернется в вестибюль. Как только все автомобили успешно вернутся, система автоматически выберет один или несколько автомобилей, которые будут использоваться для обычных операций, и эти автомобили вернутся в эксплуатацию. Автомобиль (автомобили), выбранные для работы от аварийного источника питания, можно отключить вручную с помощью ключа или полосового переключателя в вестибюле. Чтобы предотвратить застревание, когда система обнаруживает, что у нее низкий заряд, она перемещает работающие автомобили в вестибюль или на ближайший этаж, открывает двери и выключается.

Гидравлические подъемники[изменить | change source]

В системах гидравлических лифтов аварийное питание опускает лифты на самую нижнюю площадку и открывает двери, позволяя пассажирам выйти. Затем двери закрываются по истечении регулируемого периода времени, и кабина остается непригодной для использования до сброса, обычно путем включения и выключения главного выключателя питания лифта. Как правило, из-за высокого потребления тока при запуске двигателя насоса гидравлические лифты не работают от стандартных систем аварийного питания. В таких зданиях, как больницы и дома престарелых, аварийные генераторы обычно рассчитаны на такое потребление. Однако все более широкое использование пускателей двигателей с ограничением тока, широко известных как контакторы «плавного пуска», позволяет избежать большей части этой проблемы, и потребление тока двигателем насоса не является ограничивающим фактором.

Индикатор этажа лифта

Лифты могут быть оборудованы говорящими устройствами для помощи слепым. В дополнение к уведомлениям о прибытии на этаж, компьютер объявляет направление движения и уведомляет пассажиров перед закрытием дверей.

В дополнение к кнопкам вызова лифты обычно имеют указатели этажей (часто со светодиодной подсветкой) и фонари направления. Первые почти универсальны в интерьерах кабин с более чем двумя остановками и могут быть обнаружены вне лифтов, а также на одном или нескольких этажах. Напольные индикаторы могут состоять из циферблата с вращающейся стрелкой, но наиболее распространенными типами являются индикаторы этажей с последовательной подсветкой или ЖК-дисплеи. Точно так же смена этажа или прибытие на этаж обозначается звуком, в зависимости от лифта.

Фонари направления также можно найти как внутри, так и снаружи кабины лифта, но они всегда должны быть видны снаружи, потому что их основная цель — помочь людям решить, садиться в лифт или нет. Если кто-то, ожидающий лифта, хочет подняться, но впереди появляется машина, указывающая на то, что она идет вниз, то человек может решить не садиться в лифт. Если человек ждет, то он все равно перестанет подниматься. Указатели поворотов иногда выгравированы стрелками или имеют форму стрелок и / или используют соглашение, согласно которому тот, который горит красным, означает «вниз», а зеленый означает «вверх». Поскольку соглашение о цвете часто подрывается или отвергается системами, которые его не используют, оно обычно используется только в сочетании с другими дифференцирующими факторами. Примером места, где лифты используют только условное обозначение цвета для различения направлений, является Музей современного искусства в Чикаго, где можно сделать один круг, который будет светиться зеленым для «вверх» и красным для «вниз». Иногда направления должны определяться по положению индикаторов относительно друг друга.

В дополнение к фонарям, в большинстве лифтов есть звуковой сигнал, указывающий, движется ли лифт вверх или вниз, до или после открытия дверей, обычно в сочетании с включением фонарей. Обычно один звуковой сигнал означает подъем, два — опускание, и ни один из них не указывает на то, что лифт «свободен».

Служебные лифты обсерватории часто передают другие интересные факты, включая скорость лифта, секундомер и текущее положение (высоту), как в случае со служебными лифтами Taipei 101.

Механическая и электрическая конструкция лифтов определяется в соответствии с различными стандартами (также известными как лифтовые нормы), которые могут быть международными, национальными, государственными, региональными или городскими. В то время как когда-то многие стандарты были предписывающими, определяющими точные критерии, которым необходимо соответствовать, в последнее время произошел сдвиг в сторону стандартов, в большей степени основанных на характеристиках, когда ответственность за обеспечение того, чтобы лифт соответствовал стандарту или превосходил его, ложится на проектировщика.

Некоторые национальные стандарты лифтов включают:

• Австралия – AS1735
• Канада – CAN/CSA B44
• Европа – серия EN 81 (EN 81-1, EN 81-2, EN 81-28, EN 81-70, EN 12015, EN 12016, EN 13015 и т. д.)
• США – ASME A17

Поскольку лифт является частью здания, он также должен соответствовать стандартам, касающимся сейсмостойкости, пожарной безопасности, правилам электропроводки и т. д.

Американская национальная группа по стандартизации лифтов (ANESG) устанавливает стандарт веса лифта на уровне 2200 фунтов.

Дополнительные требования, касающиеся доступа для инвалидов, могут быть предусмотрены законами или постановлениями, такими как Закон об американцах-инвалидах.
