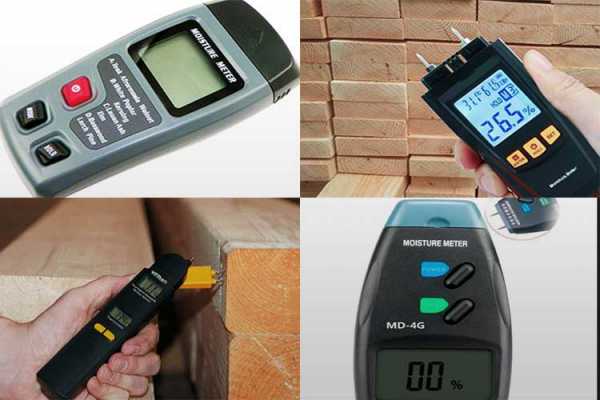

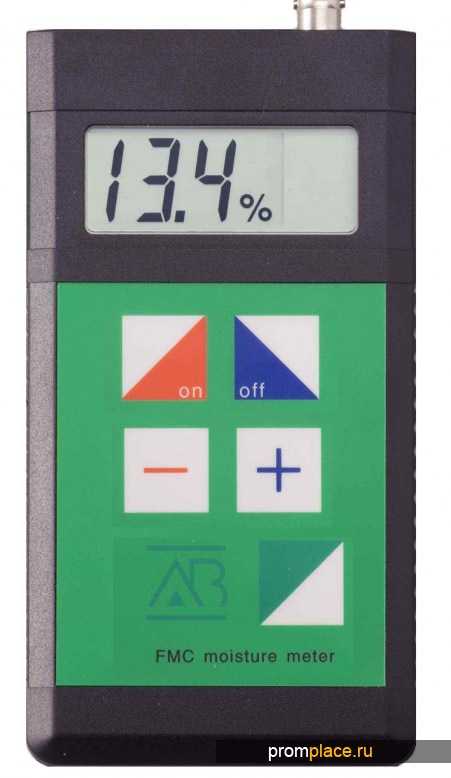

Обзор влагомеров древесины

Часто во время технологического процесса необходимой задачей является измерение влажности древесины. Дело в том, что излишняя влажность сырья может послужить причиной изготовления некачественной продукции, а соответственно нанести ущерб всему предприятию. Именно этим обусловлено то, что на сегодняшний день такой прибор, как влагомер древесины, находит все более широкое применение.


Сегодня существует достаточно большое количество видов подобного оборудования. Рассмотрим основные виды влагомеров и принцип их действия. На сегодняшний день самое большое распространение получили инструменты, работающие по кондуктометрическому и диэлькометрическому методам. Рассмотрим их более детально.



Разновидности влагомеров, используемых для измерения влажности древесины


Первый тип аппаратов для измерения влажности древесины, работа которого основана на кондуктометрическом методе измеряет электрическое сопротивление материала, изменяющееся в зависимости от того, какой уровень влаги в нем содержится. Основным рабочим элементом такого влагомера древесины являются заостренные иглы из металла, которые в процессе измерения уровня влажности материала производят погружение в него. При включении прибор начинает замерять, каково электрическое сопротивление между древесиной и иглами, после чего по специальной формуле, которая уже заложена в память процессора прибора, происходит вычисление непосредственно влажности материала.






Основными достоинствами влагомера кондуктометрического метода действия является то, что он достаточно прост в использовании, он имеет упрощенный датчик, который основан на работе двух игл. Немаловажно также и то, что такой способ измерения влажности сырья является довольно быстрым, что также можно записать только в преимущества данного аппарата. Однако такой влагомер имеет и недостаток, при его использовании нарушается целостность материала, что может повлиять на дальнейший процесс его переработки.


Вторым распространенным сегодня типом влагомеров, для древесины, является аппарат, работа которого основана на диэлькометрическом методе измерения. В данном случае устройство производит измерение диэлектрической проницаемости сырья. Поскольку диэлектрическая проницаемость воды является много большей, нежели у других веществ, то судя по ее количеству в исследуемом материале вполне возможно получение достоверной информации о том, какое количество процентов влаги содержится в древесине.


Влагомер, основанный на диэлькометрическом методе измерения, работает за счет генератора радиочастот, которые могут варьироваться от трех до тридцати мГц. Генератор является основным рабочим элементом влагомера такого типа. Измерение происходит за счет вмонтированных в аппарат контактных площадок, поэтому этот способ измерения не является разрушительным.



Принцип действия влагомеров







Принцип действия такого устройства является достаточно простым: контактные площадки плотно прижимают к исследуемому материалу, с усилием не более одного килограмма, и включают влагомер, который начинает производить замер. Токи высокой частоты проникают вглубь материала, а микропроцессор воспринимает данные переданные устройством и начинает перерасчет формулы, после чего выдается результат замера. Стоит отметить, что память микропроцессора устройства уже хранит данные о плотности тех веществ и материалов, которые будут подвергаться исследованию. Поэтому измерение таким устройством является процессом нетрудоемким и не занимает много времени.




Основными достоинствами такого метода измерения можно назвать, прежде всего, высокую точность замеров. К тому же диапазон замеров влажности у данного приспособления очень высок. Немаловажным преимуществом является и то, что результаты влагомер диэлькометрический выдает очень быстро, что бывает просто необходимо на отдельных видах производства. Как уже было сказано выше, данный аппарат не нарушает целостности исследуемого сырья, что крайне важно при работе с ценными породами дерева. Единственным недостатком влагомера, применяемого для измерения влажности древесины, такого типа, является то, что при влажности ниже одного процента, точность может быть несколько снижена.





promplace.ru

Электровлагомер для древесины Bside EMT01

Всем привет!
О назначении данного прибора, полагаю, вы уже догадались исходя из заголовка. О его практическом применении, попытаюсь рассказать под катом.
Идея обзавестись сабжем, появилась относительно недавно. Собственно говоря, приблизительно, в то же время когда я и узнал о существовании специальных приборов для измерения влажности древесины. Их действие основано на изменении электропроводности древесины в зависимости от ее влажности. Иглы электровлагомера вводят в дерево и пропускают через них электрический ток, при этом на шкале прибора сразу отмечается влажность древесины в том месте, где введены иглы.
Существует много недорогих китайских вариаций исполнения влагомеров. Сомневаюсь, что их можно противопоставить приборам для профессионального использования, проходящих ежегодную поверку, и имеющим совершенно другой ценник. Но думаю любителям, у которых деревообработка больше хобби, такие приборчики придутся в самый раз.
Таким любителем являюсь и я. Правда, к деревообработке имею отношение косвенное, но есть желание расширить свои познания в этой области и приобрести необходимые навыки. Для этого пытаюсь мастерить различные вещи полезные мне в быту. Именно на них и удается познать некоторые тонкости этого дела. Одной из таких тонкостей как раз и является влажность. Думаю она является основополагающей — так как именно от нее зависит сохранение геометрических, а следовательно и эстетических параметров изделия. Некоторые из моих поделок, эти параметры утратили. На фото примеры коробления столешницы и элементов кофейного столика:

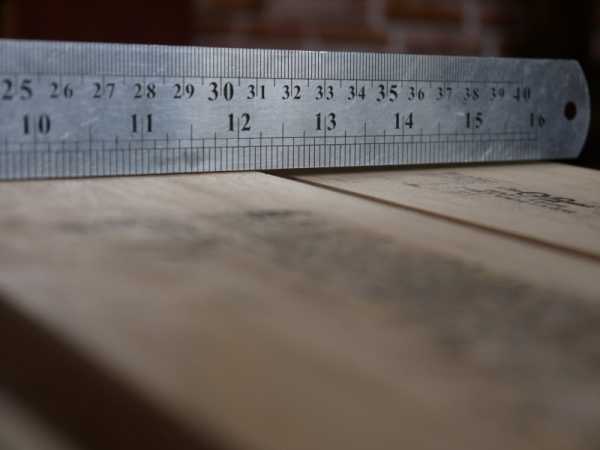

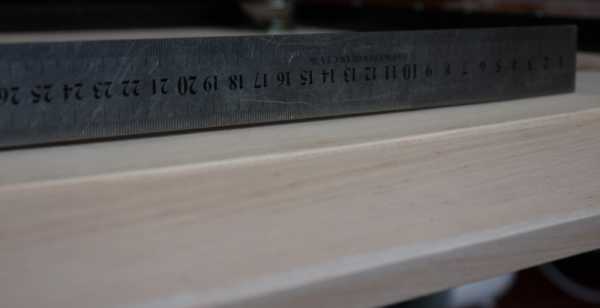

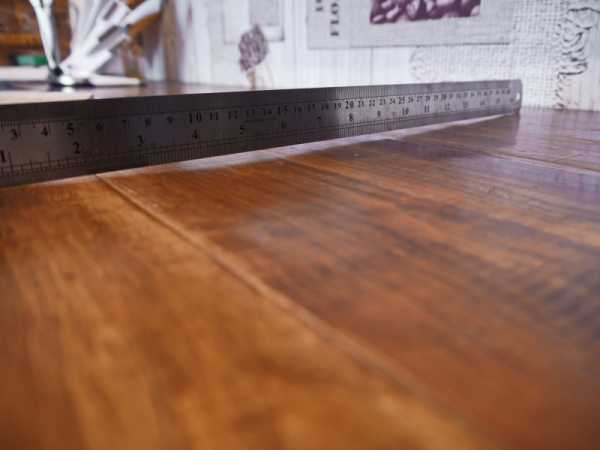

Причина таких деформаций — избыточная влажность пиломатериалов. Опытный столяр, конечно, может определить этот параметр по косвенным признакам. Я же на свой личный опыт полагаться не могу, поэтому решил отвести эту функцию обозреваемому прибору. Пора бы собственно о нем и рассказать.
Упакован в картонную коробочку, с одинаковыми надписями со всех сторон, без намека на производителя

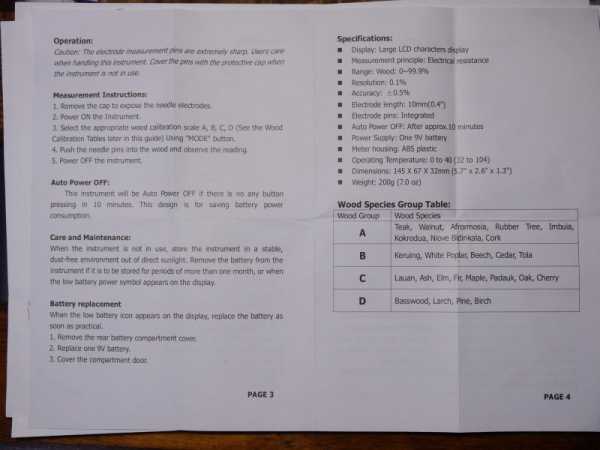

Внутри, естественно, сам прибор и инструкция к нему на английском (мало-помалу ребята из поднебесной помогут с освоением этого языка)

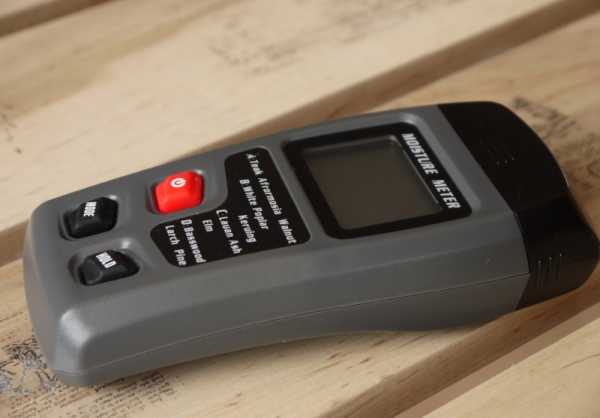

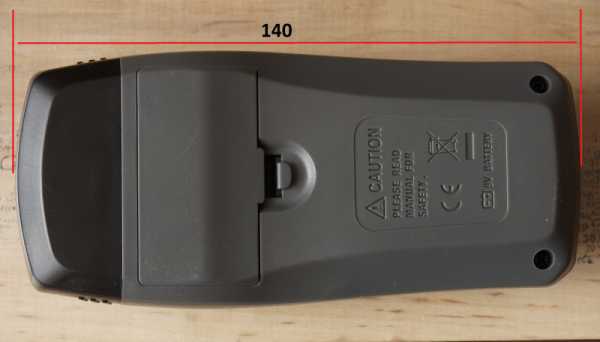

Девайс выполнен из матового пластика и имеет, в принципе, небольшие габаритные размеры.




Питание его осуществляется при помощи 9В батарейки типа «Крона» (в комплект не входит). Исходя из описания в инструкции: «прибор поставляется полностью протестированным и откалиброванным и, при правильном использовании, обеспечит годы надежной службы.» Ну посмотрим.
Основные технические характеристики:
Диапазон измерения: 0-99.9%
Точность: 0,1%
Погрешность: ± 0,5%
Длина контактных игл: 10 мм.
Количество режимов измерения — 4.
Диапазон рабочих температур: 0 — 40 С.
Автоотключение: через 10 мин.

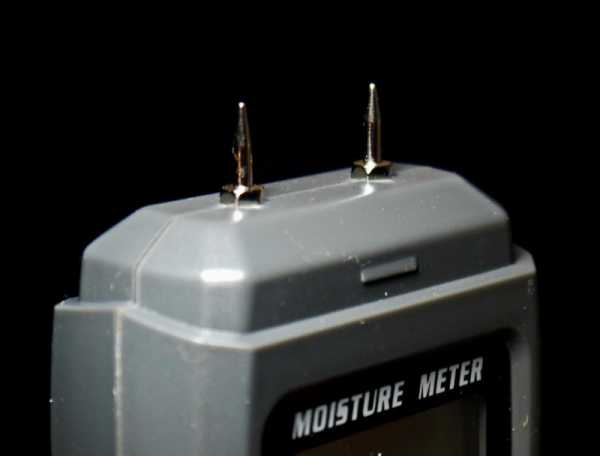

Теперь обо всем по-порядку. Главным рабочим элементом является — пара игл, скрытых под черным колпачком девайса. Как уже известно из характеристик — длина каждой из них составляет 10 мм, расстояние между остриями — 23 мм. Остроты их достаточно, для того чтобы вонзить в проверяемый материал.

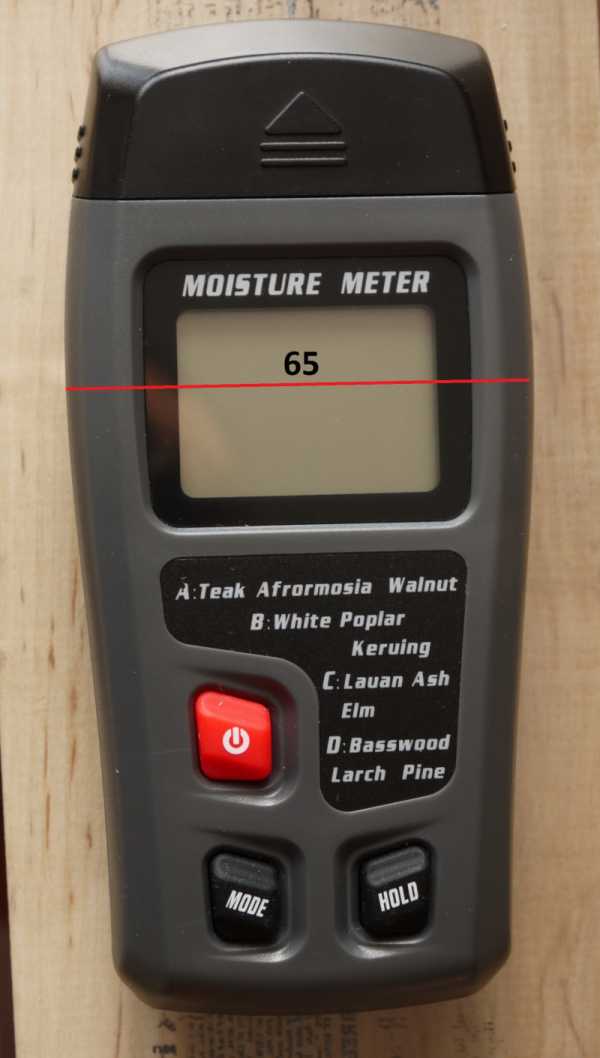

На лицевой части прибора расположен дисплей, на котором отображаются результаты измерений, выбранный режим и состояние батареи. Под ним таблица режимов с соответствующими им породами дерева. Более обширное описание режимов изложено в инструкции. Ниже находятся три функциональные клавиши:
Power — вкл/выкл
Mode — кнопка выбора режимов A, B, C, D.
Hold — кнопка фиксирования показаний на дисплее.
На включенном приборе, поочередным нажатием кнопки Mode выбираем режим, соответствующий породе дерева подлежащего измерениям. При включении — по умолчанию всегда выставлен режим А. Вонзаем иглы в пиломатериал, желательно, предварительно сделав распил. Таким образом получится измерить влажность не только на поверхности, но и в средине, допустим, доски. Вычисление результатов, в большинстве случаев, происходит в течении одной секунды. Отображенные на дисплее данные обнуляются сразу после извлечения игл из материала. Если, все же, необходимо зафиксировать показания — нажимаем кнопку
Hold
, ее же жмем для сброса.
Получив прибор, в тот же день пошел измерять влажность всего чего мог. Первым попался обрезок ясеня (если не ошибаюсь), достал из под снега, отогрел и измерил:

правда не установил соответствующий режим, поэтому показания несколько занижены. Разница показаний между режимами, при одном и том же измерении, но уже другого образца:

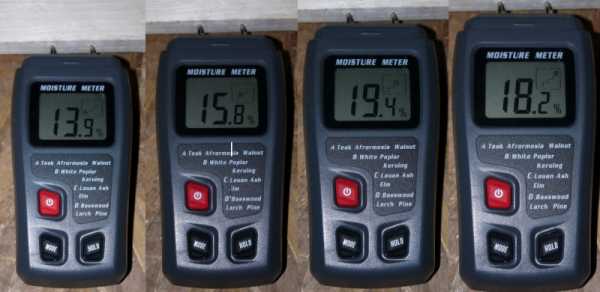

Далее решил измерить влажность различных обрезков и паллет, хранившихся на протяжении года в прохладном сыром помещении

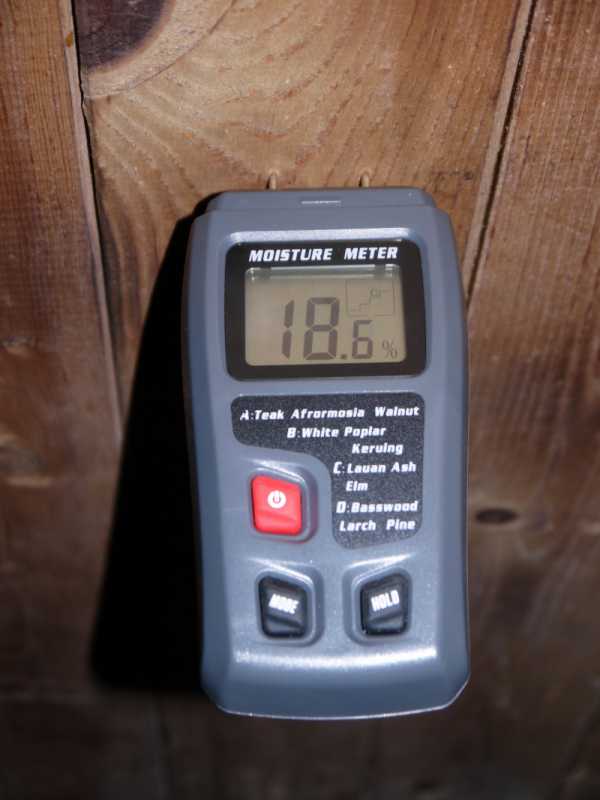

Стены этого помещения отделаны вагонкой, лет ей не меньше сорока. Показания ее влажности в том же диапазоне, что и у предыдущих образцов

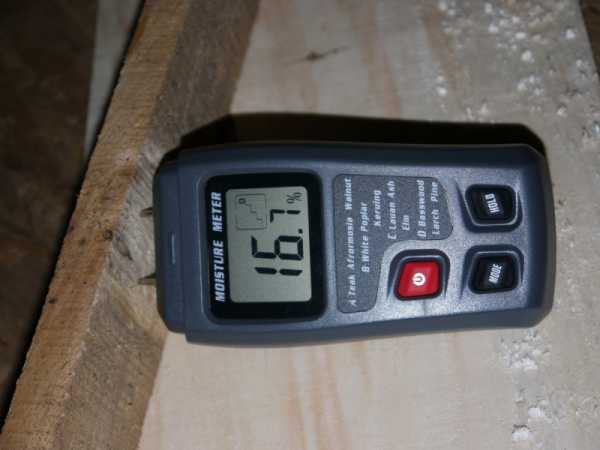

Хранившийся в более теплом и сухом помещении, обрезок того же паллета имеет более низкий процент содержания влаги

Диапазон рабочих температур девайса, согласно характеристик, составляет 0 — 45 градусов цельсия. То есть, при минусовой температуре измеряемого образца, полученные результаты будут не корректными. Эта графа и побудила мой интерес — воспользоваться прибором на морозе. На улице было -7, на глаза попался старый демонтированный забор

Позже решил спилить ветку вишни, которая, на тот момент показалась мне лишней)

Вернувшись в теплую квартиру, произвел еще пару замеров: дубового обрезка и еще не вскрытого лаком изделия


Последние показания, для меня, являются достаточно важными. Поскольку сравнить сабж с профессиональным или заведомо точным прибором, возможности у меня нету, следовательно нету и уверенности в соответствии его показаний действительности. Исходя из этого, решил ориентироваться на полученные результаты для использования пиломатериалов с влажностью близкой к ним. Таким образом, думаю, получится предупредить коробления в изделиях.

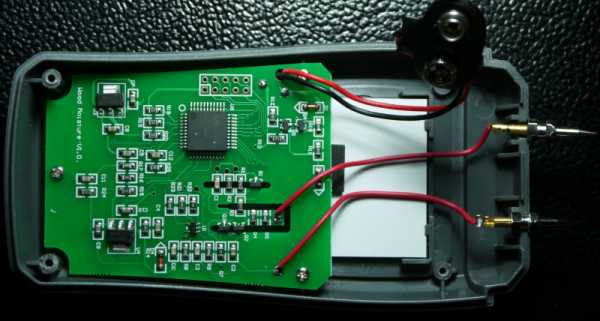

В завершении обзора, предлагаю взглянуть на начинку сабжа. Полностью разбирать, конечно, не стал. Да, собственно, и разбирать там нечего


На этом все. Всем спасибо за внимание! Буду рад конструктивным советам и замечаниям специалистов.

mysku.ru

Влагомер для древесины бесконтактного, игольчатого и поверхностного типа

Среди многочисленных показателей качества древесного сырья главенствующее место занимает массовая доля влаги. В отличие от традиционных методов определения влагомер для древесины позволяет быстро получить результат, не прилагая больших усилий. Существует несколько видов приборов, основанных на отличающихся принципах действия, что позволяет потребителю выбрать модель, максимально соответствующую условиям эксплуатации.

Не забудь поделиться с друзьями!

Содержание статьи

Назначение и виды влагомеров

Стандартные способы выявления массовой доли воды в деревянном сырье основаны на определении веса образца до и после высушивания при достижении постоянной массы. Процедура проводится в несколько этапов, требует тщательного исполнения и продолжительного времени.

На практике часто возникает необходимость быстрого определения влажности сырья или изделий из дерева, выполнить которое можно с помощью специальных компактных измерителей.

Существует несколько видов устройств, отличающихся принципами действия. Определения могут быть следующими:

  • оптическими;
  • радиометрическими;
  • индуктивные;
  • инфракрасные;
  • сверхвысокочастотные;
  • комбинированного действия.

Приборы отличаются точностью измерений, диапазоном концентраций, подлежащих фиксированию, типом воздействия на древесину.

Игольчатые измерители

Контактный метод глубинного измерения влажности проводится игольчатыми устройствами, действие которых базируется на кондуктометрическом определении электропроводности объекта исследования.

В пиломатериал, древесное сырье внедряются жесткие тонкие иглы из металла, фиксирующие величину электрического сопротивления. Значение преобразуются в показатель влажности, который сразу можно увидеть на дисплее.

Для получения полностью достоверной информации результат нужно сверить со специальными прилагаемыми таблицами, учитывающими влияние температуры среды на точность измерения.

Обратите внимание! Иглы наносят небольшие повреждения на объект, поэтому применять такой влагомер для шпона, готовых изделий из древесины не следует.

Для исследования деревянных досок часто применяют влагомеры с иглами небольшой длины, что позволяет некоторым маркетологам представлять устройства как поверхностные. На самом деле они таковыми не являются, потому что определяющими элементами являются иглы, вводимые в древесину. Глубина повреждений поверхности при проведении измерений таким устройством меньше, чем при пользовании обычным игольчатым.

Кондуктометрические определения позволяют фиксировать концентрацию влаги, значения которой больше 5 %. Для исследования объектов с меньшей концентрацией молекул воды нужен источник высокого напряжения с характеристиками от 500 до 1500 вольт, что при пользовании портативными влагомерами осуществить невозможно.

Приборы для поверхностных замеров

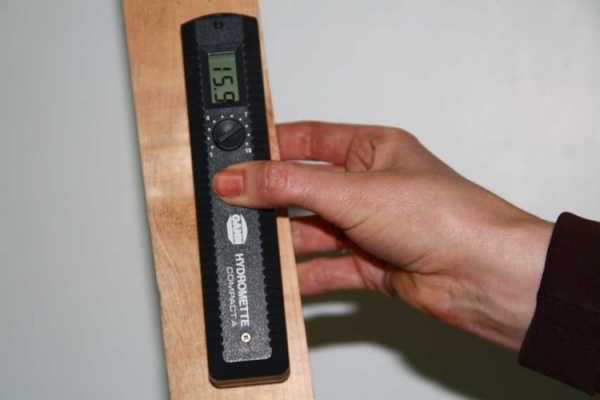

Устройства, фиксирующие значения диэлектрической проницаемости объекта, могут работать при размещении на поверхности древесины. Механических повреждений материал не претерпевает, поэтому метод пригоден для работы с готовыми изделиями.

Считывание искомых значений при реализации диэлькометрического метода определения происходит посредством генератора радиочастот, который продуцирует волны с частотой от 3 мГц до 30 мГц. При прижимании контактной части прибора к древесине сигнал проникает в глубину материала на расстояние, достигающее 30 мм. По величине затухания сигнала микропроцессор фиксирует диэлектрическую проницаемость и пересчитывает ее на показатель влажности.

Пользоваться прибором может каждый исполнитель без специальной подготовки. Достаточно ввести информацию о породе древесины, прислонить устройство к поверхности объекта контактной частью, нажать кнопку и посмотреть появившееся на дисплее влагомера число. Устройство дает точную информацию о содержании влаги при концентрациях, превышающих 1 %. Если массовая доля воды в древесине меньше, показания могут иметь погрешность.

Щупы для глубинных замеров

Влагомеры с щупами позволяют определять массовую долю воды на большой глубине материала при концентрациях, превышающих 5 %. Генератор прибора продуцирует сигнал с частотой 20 мГц. Чувствительные элементы фиксируют изменение сопротивления в материале, что позволяет определять диэлектрическую проницаемость древесины на большом расстоянии от поверхности. Устройство эффективно для проведения измерений содержания влаги в толстых изделиях, насыпных кучах из стружек или опилок.

Бесконтактные гигрометры

Постоянная необходимость определения влажности сопровождает процесс производства плит из стружки и древесных волокон, расположенных хаотично или упорядоченно. Для этих целей удобны бесконтактные влагомеры древесины, которые устанавливают над транспортерными лентами. Устройства могут определять концентрацию молекул воды посредством сканирования материала ультрафиолетом или микроволновым излучением.

Ультрафиолет предоставляет максимально точные значения для изделий, находящихся при комнатной температуре. Если продукция еще не остыла после технологической термообработки, показания влаги могут быть весьма приблизительными.

Определение с помощью микроволнового излучения нечувствительно к температурам, но изначально обеспечивает менее точные значения концентрации влаги.

Популярные модели влагомеров

Существует большое количество моделей, предназначенных для узконаправленных и разнообразных измерений концентрации влаги. Некоторые приборы оснащены дополнительными функциональными возможностями, например определением температуры объекта исследования и окружающей среды, вычислением средних значений при многократных измерениях, измерением влажности воздуха.

Наиболее востребованы простые модели влагомеров с бюджетной стоимостью, достаточными возможностями.

Прибор ЕМ4806 может измерять концентрацию воды в древесине, строительных материалах при поверхностном контакте. Минимум фиксируемой влаги равен 5 %, максимум может достигать 42 %.Влагомер работает в широком интервале температур, предоставляет данные с погрешностью не более 2 %, имеет самую доступную для потребителя цену.

Устройство GMH 3830 измеряет посредством щупа влажность, достигающую 100 %, в материале на глубине до 40 см. Влагомер работает при отрицательной (до – 25 °С) и положительной (до + 50 °С) температуре.

Влагомер с торговым названием Hydro Pro определяет массовую долю воду в древесине в интервале концентраций от 2 % до максимального содержания 65 % на глубине до 3,5 см. Прибор работает только при положительных температурах, значение которых не превышает 40 °С.

Ассортимент измерительных приборов для древесины позволяет каждому потребителю, занимающемуся ее любительской или профессиональной обработкой, подобрать максимально приемлемую модель. В целом бесконтактные приборы стоят заметно дороже, чем остальные устройства. Оценив потребности и возможности, имеет смысл побеседовать с консультантом и сделать квалифицированный выбор.

drevogid.com

Влагомер. Виды и работа. Применение и собенности конструкции

Влагомер – это электронный прибор, применяемый для измерения абсолютного содержания влаги в процентном соотношении от массы объекта. Данное оборудование позволяет контролировать качество различных материалов, определять их готовность к хранению или применению по предназначению. Они широко используются в сельском хозяйстве, деревообрабатывающей промышленности и строительстве.

Зачем нужен влагомер

Использование влагомера является обязательным условием поддержания оптимальной продуктивности для некоторых отраслей промышленности. Определенные материалы могут напитывать влагу, в результате чего их свойства ухудшаются. Чтобы обеспечить их оптимальное хранение или дальнейшее применение, важно чтобы процентное содержание воды в них было на минимальном уровне. Понять это визуально не всегда возможно, поэтому важно осуществить точные числовые выражения уровня влаги, чтобы определить необходимость дальнейшей сушки.

Если использовать недостаточно высушенные материалы для определенных целей, они могут начать деформироваться, если речь идет о строительных изделиях, или разрушается при понижении температуры. Влажные сыпучие материалы, которые хранятся насыпью, могут начать нагреваться на внутренних слоях в результате создаваемого давления от собственного веса. Это приводит к порче, развитию плесени, или образованию плотных комков. Применение влагомера позволяет получить стопроцентную гарантию того, что сыпучий материал храниться в оптимальных условиях и не нуждается в дополнительной сушке.

Виды влагомеров по принципу действия

Влагомеры являются очень востребованными в некоторых отраслях, поэтому производители данного оборудования уделили много времени, чтобы создать оптимальную конструкцию, которая позволяет проводить более точное измерение в конкретных целях.

Согласно конструктивным особенностям, данные устройства разделяют на две группы:
  • Игольчатые.
  • Бесконтактные.
Игольчатые устройства

Игольчатые влагомеры имеют два электрода, сделанные в виде острых иголок или щупов. Они погружаются в материал, который измеряется, после чего между ними проходит электрический ток. Чувствительный элемент устройства измеряет электрическое сопротивление. Уровень сопротивления определенных материалов зависит от того сколько в них влаги. Чем ее больше, тем сопротивление ниже. Прибор, который откалиброван под конкретный материал, имеет в своей памяти показатели зависимости сопротивления к относительной влажности. Благодаря этому на экране влагомера отображается точная влажность материала.

Данное оборудование имеет недостаток. Оно погружается в поверхность материала. Если проводится измерение ценной древесины, которая будет использоваться для производства мебели, это нежелательно. В связи с этим игольчатая конструкция подходит далеко не всегда. Также стоит отметить, что подобное оборудование позволяет получить точные данные, только если относительная влажность измеряемого объекта находится на высоком уровне. При достаточно низком насыщении водой, некоторые материалы не могут пропускать электрический ток. Ярким примером этого является древесина. Таким образом, прибор не сможет правильно отобразить реальные показатели, если они слабовыраженные.

Бесконтактные устройства

Бесконтактный влагомер работает по другому принципу.  Хотя это устройство и называется бесконтактным, на самом деле оно не проводит дистанционное измерение. Если в игольчатых необходимо погрузить щупы в материал, то в бесконтактных нужно только дотронуться к нему чувствительной частью.

Данные приборы оснащаются чувствительной колбой или пластинами. При контакте с влажным объектом, измерительная поверхность меняет свой объем. Это считывается специальным датчиком, который переводит изменение в выражение влажности в процентах. Данные устройства позволяют снимать точные измерения материалов, относительная влажность которых пребывает на низком уровне. Для очень влажных объектов, лучше использовать игольчатый влагомер.

Виды влагомеров по назначению

Влагомеры являются узкоспециализированными устройствами. Они могут точно измерять относительную влажность только тех материалов, на которые они откалиброваны. Свойство различных объектов при насыщении водой отличаются, поэтому если устройство предназначено для древесины, то оно не сможет работать с зерном. Даже приборы для тестирования дерева калибруются под определенные породы древесины. К примеру, в одном режиме устройство покажет относительную влажность дубовой доски правильно, а ясеневой с погрешностью.

В зависимости от назначения влагомеров, их разделяют на следующие группы для:
  • Дерева.
  • Сыпучих материалов.
  • Строительных материалов.
  • Грунта и почвы.
Влагомеры для дерева

Влагомер для измерения относительной влажности древесины является одним из самых распространенных. Его используют строители, плотники и мебельщики. Обрабатываемая древесина должна быть высушенной. Если применять влажный массив, то в результате усушки он начнет выгибаться. Чтобы предотвратить подобные осложнения и избежать деформации влажной доски используются влагомеры.

На лесозаготовительных предприятиях, которые занимаются сушкой бревен, обычно используются игольчатые приборы. Они являются более приемлемыми, поскольку пробивают кору и снимают показатели влажности под ней. Если ствол дерева не очищен, то бесконтактные устройства не смогут работать, поскольку между древесиной и их чувствительным элементом будет находиться кора. Те мастера, которые занимаются чистовой отделкой древесины, применяют бесконтактные устройства, поскольку они не повреждают структуру волокон доски.

Влагомеры по дереву могут менять режимы измерения. В их настройках закладываются показатели влажности под различные породы дерева. Выбрав режим «береза» осуществляется измерение влажности березовой доски, а переключившись на «сосну», тестируется сосновый брусок.

Устройства для сыпучих материалов

В сельском хозяйстве и пищевой промышленности востребованными являются влагомеры для сыпучих материалов. Обычно они используются для проверки влажности зерновых культур, которые хранятся насыпью в зернохранилищах. Зерно, которое укладывается таким способом, должно быть сухим. Если его влажность будет превышать допустимую норму, это приведет к порче по причине развития плесени или прорастания. Обычно влага у зерна уходит вниз к более холодным внутренним слоям. Они становятся практически мокрыми, и в результате сильного давления начинают греться. Если слой насыпан высоко, то это может привести к возгоранию. В связи с этим в зернохранилищах постоянно используется влагомер для периодического тестирования собранного урожая.

Подобные устройства работают по игольчатому принципу. У них имеется два длинных щупа, которые необходимо полностью погрузить в материал. Получение данных осуществляется мгновенно. Эти приборы также можно калибровать под специфику тестируемых материалов. Кроме зерна их используют для проверки муки, сахара, соли и т.д. Также бывают модели, в которые материал погружается в специальную емкость.

Приборы для строительных материалов

Влагомеры очень востребованы в строительной сфере. Они необходимы для тестирования относительной влажности бетона, кирпича и прочих материалов. К примеру, после заливания бетонной стяжки важно дать ей отстояться. Если начать работать раньше, это приведет к раннему разрушению заливки. То же самое касается и оштукатуренных стен. Используя влагомер, удастся определить, что штукатурка уже высохла и можно перейти к покраске или поклейке обоев. С использованием данного устройства можно начать дальнейшую отделку раньше и не терять ценное время, ожидая пока все высохнет наверняка.

Строительные влагомеры востребованы на производстве железобетонных и бетонных изделий. Отлитые столбовые опоры для линий электропередач, тротуарная плитка и прочие изделия, которые недостаточно просохли, не могут передвигаться, поскольку в них появятся микротрещины. Узнав относительную влажность бетона, можно принять решение о том навредит транспортировка изделию или нет.

Зачастую устройства, которые используются для древесины, имеют в своих настройках режим для бетона. Такие многофункциональные влагомеры пользуются большой популярностью у строителей, поскольку бетон и кирпич являются не единственными материалами, которые используются на объектах. Универсальные приборы позволяют проконтролировать влажность всех материалов, в том числе и половой доски, лаг и обрешетки для настилания кровли.

Приборы для грунта и почвы

Влагомер для грунта широко используется в агротехнике. Знание об относительной влажности почвы является необходимым для принятия решение о своевременном поливе посевов. Особенно это важно для садовых культур. В питомниках деревьев, а также в виноградниках, влагомеры являются обязательными производственным оборудованием, поскольку довольно много чувствительных деревьев и кустарников остро нуждаются в соблюдении оптимального полива. Вносить воду по времени не выход из ситуации, поскольку интенсивность испарения влаги зависит от температурных условий и силы ветра. Имея в расположении влагомеры, можно точно определить, когда почва нуждается в искусственном поливе, а когда нет.

Стоит учитывать, что подобное оборудование снимает показатели влажности только той почвы, которая находится между щупами прибора. Таким образом, если их углубить на 10 см, то можно измерить влажность только поверхностного грунта. Если нужно узнать состояние более глубоких слоев, требуется предварительная подготовка свежей ямы, в которую устанавливается чувствительный датчик влагомера для грунта.

Похожие темы:



tehpribory.ru

Электровлагомер для древесины Bside EMT01

Всем привет!
О назначении данного прибора, полагаю, вы уже догадались исходя из заголовка. О его практическом применении, попытаюсь рассказать под катом.
Идея обзавестись сабжем, появилась относительно недавно. Собственно говоря, приблизительно, в то же время когда я и узнал о существовании специальных приборов для измерения влажности древесины. Их действие основано на изменении электропроводности древесины в зависимости от ее влажности. Иглы электровлагомера вводят в дерево и пропускают через них электрический ток, при этом на шкале прибора сразу отмечается влажность древесины в том месте, где введены иглы.
Существует много недорогих китайских вариаций исполнения влагомеров. Сомневаюсь, что их можно противопоставить приборам для профессионального использования, проходящих ежегодную поверку, и имеющим совершенно другой ценник. Но думаю любителям, у которых деревообработка больше хобби, такие приборчики придутся в самый раз.
Таким любителем являюсь и я. Правда, к деревообработке имею отношение косвенное, но есть желание расширить свои познания в этой области и приобрести необходимые навыки. Для этого пытаюсь мастерить различные вещи полезные мне в быту. Именно на них и удается познать некоторые тонкости этого дела. Одной из таких тонкостей как раз и является влажность. Думаю она является основополагающей — так как именно от нее зависит сохранение геометрических, а следовательно и эстетических параметров изделия. Некоторые из моих поделок, эти параметры утратили. На фото примеры коробления столешницы и элементов кофейного столика:



Причина таких деформаций — избыточная влажность пиломатериалов. Опытный столяр, конечно, может определить этот параметр по косвенным признакам. Я же на свой личный опыт полагаться не могу, поэтому решил отвести эту функцию обозреваемому прибору. Пора бы собственно о нем и рассказать.
Упакован в картонную коробочку, с одинаковыми надписями со всех сторон, без намека на производителя

Внутри, естественно, сам прибор и инструкция к нему на английском (мало-помалу ребята из поднебесной помогут с освоением этого языка)


Девайс выполнен из матового пластика и имеет, в принципе, небольшие габаритные размеры.




Питание его осуществляется при помощи 9В батарейки типа «Крона» (в комплект не входит). Исходя из описания в инструкции: «прибор поставляется полностью протестированным и откалиброванным и, при правильном использовании, обеспечит годы надежной службы.» Ну посмотрим.
Основные технические характеристики:
Диапазон измерения: 0-99.9%
Точность: 0,1%
Погрешность: ± 0,5%
Длина контактных игл: 10 мм.
Количество режимов измерения — 4.
Диапазон рабочих температур: 0 — 40 С.
Автоотключение: через 10 мин.
Теперь обо всем по-порядку. Главным рабочим элементом является — пара игл, скрытых под черным колпачком девайса. Как уже известно из характеристик — длина каждой из них составляет 10 мм, расстояние между остриями — 23 мм. Остроты их достаточно, для того чтобы вонзить в проверяемый материал.

На лицевой части прибора расположен дисплей, на котором отображаются результаты измерений, выбранный режим и состояние батареи. Под ним таблица режимов с соответствующими им породами дерева. Более обширное описание режимов изложено в инструкции. Ниже находятся три функциональные клавиши:
Power — вкл/выкл
Mode — кнопка выбора режимов A, B, C, D.
Hold — кнопка фиксирования показаний на дисплее.
На включенном приборе, поочередным нажатием кнопки Mode выбираем режим, соответствующий породе дерева подлежащего измерениям. При включении — по умолчанию всегда выставлен режим А. Вонзаем иглы в пиломатериал, желательно, предварительно сделав распил. Таким образом получится измерить влажность не только на поверхности, но и в средине, допустим, доски. Вычисление результатов, в большинстве случаев, происходит в течении одной секунды. Отображенные на дисплее данные обнуляются сразу после извлечения игл из материала. Если, все же, необходимо зафиксировать показания — нажимаем кнопку Hold , ее же жмем для сброса.
Получив прибор, в тот же день пошел измерять влажность всего чего мог. Первым попался обрезок ясеня (если не ошибаюсь), достал из под снега, отогрел и измерил:

правда не установил соответствующий режим, поэтому показания несколько занижены. Разница показаний между режимами, при одном и том же измерении, но уже другого образца:

Далее решил измерить влажность различных обрезков и паллет, хранившихся на протяжении года в прохладном сыром помещении


Стены этого помещения отделаны вагонкой, лет ей не меньше сорока. Показания ее влажности в том же диапазоне, что и у предыдущих образцов

Хранившийся в более теплом и сухом помещении, обрезок того же паллета имеет более низкий процент содержания влаги

Диапазон рабочих температур девайса, согласно характеристик, составляет 0 — 45 градусов цельсия. То есть, при минусовой температуре измеряемого образца, полученные результаты будут не корректными. Эта графа и побудила мой интерес — воспользоваться прибором на морозе. На улице было -7, на глаза попался старый демонтированный забор

Позже решил спилить ветку вишни, которая, на тот момент показалась мне лишней)

Вернувшись в теплую квартиру, произвел еще пару замеров: дубового обрезка и еще не вскрытого лаком изделия


Последние показания, для меня, являются достаточно важными. Поскольку сравнить сабж с профессиональным или заведомо точным прибором, возможности у меня нету, следовательно нету и уверенности в соответствии его показаний действительности. Исходя из этого, решил ориентироваться на полученные результаты для использования пиломатериалов с влажностью близкой к ним. Таким образом, думаю, получится предупредить коробления в изделиях.
В завершении обзора, предлагаю взглянуть на начинку сабжа. Полностью разбирать, конечно, не стал. Да, собственно, и разбирать там нечего


На этом все. Всем спасибо за внимание! Буду рад конструктивным советам и замечаниям специалистов.

a.review-z.com

Электровлагомер для древесины Bside EMT01

Всем привет!
О назначении данного прибора, полагаю, вы уже догадались исходя из заголовка. О его практическом применении, попытаюсь рассказать под катом.
Идея обзавестись сабжем, появилась относительно недавно. Собственно говоря, приблизительно, в то же время когда я и узнал о существовании специальных приборов для измерения влажности древесины. Их действие основано на изменении электропроводности древесины в зависимости от ее влажности. Иглы электровлагомера вводят в дерево и пропускают через них электрический ток, при этом на шкале прибора сразу отмечается влажность древесины в том месте, где введены иглы.
Существует много недорогих китайских вариаций исполнения влагомеров. Сомневаюсь, что их можно противопоставить приборам для профессионального использования, проходящих ежегодную поверку, и имеющим совершенно другой ценник. Но думаю любителям, у которых деревообработка больше хобби, такие приборчики придутся в самый раз.
Таким любителем являюсь и я. Правда, к деревообработке имею отношение косвенное, но есть желание расширить свои познания в этой области и приобрести необходимые навыки. Для этого пытаюсь мастерить различные вещи полезные мне в быту. Именно на них и удается познать некоторые тонкости этого дела. Одной из таких тонкостей как раз и является влажность. Думаю она является основополагающей — так как именно от нее зависит сохранение геометрических, а следовательно и эстетических параметров изделия. Некоторые из моих поделок, эти параметры утратили. На фото примеры коробления столешницы и элементов кофейного столика:



Причина таких деформаций — избыточная влажность пиломатериалов. Опытный столяр, конечно, может определить этот параметр по косвенным признакам. Я же на свой личный опыт полагаться не могу, поэтому решил отвести эту функцию обозреваемому прибору. Пора бы собственно о нем и рассказать.
Упакован в картонную коробочку, с одинаковыми надписями со всех сторон, без намека на производителя

Внутри, естественно, сам прибор и инструкция к нему на английском (мало-помалу ребята из поднебесной помогут с освоением этого языка)


Девайс выпо

mysku.me

Измерение влажности древесины электровлагомерами | Компания уникальных интерьеров Мебель-Хольц

Влажность является одним из главных физических свойств древесины. Изменение влажности ниже предела гигроскопичности ( 26 – 30 % ) приводит к изменению геометрических размеров и формы пиломатериалов, увеличиваются механические свойства древесины, и при этом улучшаются технологические и эксплуатационные характеристики.

Древесина – гигроскопичный материал и при изменении параметров среды ( температуры и относительной влажности воздуха ), может изменять свою влажность, например усыхать, что приводит к изменению размеров и даже формы детали из древесины. А если эта деталь является элементом готового изделия, то может произойти разрушение элемента и изделия в целом. Поэтому целью сушки является высушивание древесины до равномерного состояния с будущими условиями эксплуатации.

Таким образом, требование к формо- и размероустойчивости изделий из древесины является основой назначения конечной влажности высушиваемых пиломатериалов.

В связи с этим, вопросы точности измерения влажности носят нетривиальный характер и проблем здесь больше, чем кажется на первый взгляд.

Влажность древесины может определяться тремя методами:

  • Рабочий метод
  • Контрольный метод
  • Ускоренный сушильно-весовой

Первый из перечисленных методов проводится с использованием электровлагомеров. Два других метода представляют собой сушильно-весовой способ измерения влажности, однако, контрольный метод проводится при температуре 103±2 ºC.

Можно утверждать, что эталонным методом является контрольный способ измерения влажности. Сущность этого способа – определение массы влаги, удаляемой из древесины при высушивании ее до абсолютно сухого состояния. Влажность при этом определяется по формуле:

W = ( Мн – Мо ) / Мо * 100      ( 1 )

Где Мн – начальная масса

Мо – масса в абсолютно сухом состоянии.

Так как масса влаги – это разность между начальной массой и массой в абсолютно сухом состоянии, то предыдущая формула может иметь следующий вид:

W = Мвл / Мо * 100       ( 2 )

Где Мвл – масса влаги.

К достоинствам данного метода относится точность, которая будет зависеть лишь от точности измерения массы, к недостаткам – длительность получения результата, необходимость нарушения целостности сортимента ( вырез секции влажности ) и др.

Использование же влагомеров, основанных на измерении влажности в зависимости от электрических свойств, дает возможность быстро, не разрушая древесину, определить ее влажность.

Однако, вопросы точности измерений часто являются предметом споров и непонимания спорящих. Попробуем разобраться, от чего же зависит точность измерения влажности с помощью электровлагомеров.

Различают два вида влагомеровигольчатые, основанные на измерении электрического сопротивления и так называемые емкостные влагомеры ( иногда их называют бесконтактными ), основанные на зависимости диэлектрической проницаемости от влажности. С помощью этого метода созданы влагомеры с датчиками, не требующими внедрения игл в древесину. Следовательно, после измерений не остается даже следа на поверхности древесины, что, с одной стороны, выгодно отличает их от игольчатых влагомеров.

Итак, не вдаваясь в особенности и сложности измерения тех или иных электрических величин, рассмотрим, как же влияют характеристики самой древесины на точность определения влажности древесины.

Обратимся еще раз к формуле ( 2 ) и запишем ее в ином виде – для секции влажности, имеющей объем 1, т. е., например, 1 см³ и 1 дм³, тогда массу в абсолютно сухом состоянии можно записать в следующем виде:

Мо = Vо * Ро       ( 3 )

Где Vо = 1,0, или,

Мо = Ро     ( 4 )

И формула ( 2 ) примет вид:

W = Мвл / Ро * 100    ( 5 )

Таким образом, любой влагомер косвенно определяет числитель формулы, т. е. Мвл, далее вводится коррекция на плотность ( через устанавливаемую поправку на породу древесины, а в некоторых приборах через значение плотности ), и на дисплее высвечивается значение влажности в процентах и даже с десятыми долями.

Следовательно, значение плотности древесины имеет решающее значение при определении влажности.

Элементарный анализ формулы ( 5 ) показывает, что более плотная древесина содержит в измеряемом объеме и большее количество влаги при одинаковой влажности с менее плотной древесиной. Например, при влажности 10%, у древесины с плотностью 400 единиц будет 40 единиц влаги. При той же влажности, но для древесины с плотностью 500 единиц, влаги содержится примерно 50 единиц. Поэтому, измеряя на одной и той же поправке, например, соответствующей плотности 400 кг / м³, для первого измерения показания будут примерно равны 10%, а для второго – 12,5%.

Следует отметить, что плотность древесины даже в пределах одной породы, например сосны, сильно колеблется, даже в пределах одного района произрастания и даже в пределах одного дерева и одной доски. Об этом необходимо помнить, когда мы измеряем влажность электровлагомерами.

Как же правильно подобрать поправку влагомера? Для этого можно использовать два способа:

  • Определить в лабораторных условиях среднюю плотность древесины в абсолютно сухом состоянии, для района произрастания. По полученному значению плотности найти в паспорте влагомера соответствующую поправку. В некоторых типах влагомеров непосредственно устанавливается плотность.
  • Произвести имеющимся влагомером измерения влажности в одних и тех же точках ( зонах досок ), но на разных поправках. Далее определить влажность весовым способом. После сравнения показаний электровлагомера и результатов контрольного метода подобрать поправку, которая даст наименьшую погрешность.

Таким образом, на предприятиях, занимающихся деревообработкой, в обязательном порядке должна быть лаборатория, оснащенная как минимум сушильным шкафом с терморегулятором и весами для измерения масс до 250 – 500 г с погрешностью измерения ± 0,1 г.

Итак, нашли поправку по плотности соответствующую району произрастания. В этом случае мы можем избежать систематической ошибки, т. е., в среднем, занижения или завышения влажности. Вместе с тем, проводя достаточно большое количество измерений на одной доске и выбирая случайно несколько досок, мы можем с некоторой долей вероятности судить лишь о среднем значении влажности в партии. Будет наблюдаться разброс данных от средней величины, т. е. экстремальные значения с очень низкой и очень высокой влажностью. Это часто не значит, что доски сильно недосушены или пересушены. Необходимо обратить внимание на особенности строения данных участков досок или досок в целом, т. е. на плотность, смолистость и т. п., что влияет на показания влагомеров.

Таким образом, только набирая опыт определения влажности и изучая особенности структуры древесины, можно правильно оценивать показания влагомеров.

Сравнивать между собой точность показаний влагомеров можно, если достигнуты сопоставимые условия:

  • Одинаковая поправка по плотности, а не просто по породе
  • Одинаковая площадь и глубина сканирования ( для емкостных влагомеров )
  • Одинаковая глубина для игольчатых влагомеров
  • Одинаковые условия окружающей среды
  • Одни и те же участки измерения
  • Один и тот же метод измерения ( кондуктометрический – игольчатый или емкостной ).

И еще один момент, нельзя сравнивать показания игольчатых влагомеров с емкостными.

Относительно области применения емкостных и игольчатых влагомеров можно сказать, что те и другие имеют право на существование. В определенных случаях только один тип влагомера может применяться эффективно. Например, при определении перепада влажности по толщине пиломатериалов хорошие результаты дает игольчатый влагомер, при этом иглы должны быть длиной не менее 30 – 40 мм и измерять лишь кончиками ( 5 мм ), остальная часть игл должна быть заизолирована.

При определении перепада влажности обработанных заготовок или элементов готовых изделий – только емкостной влагомер.

Сравнивая эффективность обычных игольчатых влагомеров ( без изолированных игл ) с емкостными, используемыми для определения средней влажности досок и заготовок, предпочтение все же следует отдать емкостным, как более универсальным, измеряющим большие объемы древесины легко и быстро.

Относительно цены влагомеров. При выборе того или иного влагомера необходимо учитывать следующие факторы:

  • Количество поправок ( чем больше поправок, т. е. шире диапазон, тем точнее можно определить влажность, тем дороже влагомер )
  • Чем больше площадь и глубина сканирования для емкостных влагомеров, тем дороже влагомер.
  • Чем глубже сканирование игольчатым влагомером, тем дороже влагомер.
  • Наличие копровых механизмов забивания плюс наличие изолированных длинных игл, тем более с направляющими аппаратами для длинных игл ( против частой поломки ) делает дороже прибор.

В заключении отметим, что проблема влагометрии более емкая, в данной статье затронуты лишь «верхушки айсберга».

mebel-holz.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
