Электросторож для скота своими руками: Электропастух своими руками для овец, коров, коз: схема из катушки зажигания

Содержание

Самодельный электропастух своими руками: схема, материалы, установка изгороди

Сегодня правильный и эффективный выпас животных можно проводить без участия людей. Для этого существует устройство под названием электропастух.

При минимальных усилиях человека скот будет обеспечен питанием на ограниченном данной конструкцией участке.

Количество обслуживающего выпас персонала уменьшается, как и затраты на оплату труда. Такая организация производительности возможна при использовании специальной изгороди.

Контроль за перемещением животных с использованием данного приспособления больше не потребуется. Оно применимо и в других целях. Вполне реально соорудить ограждение своими руками.

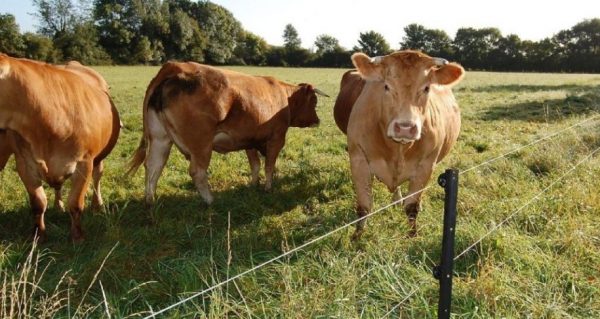

Что такое электропастух?

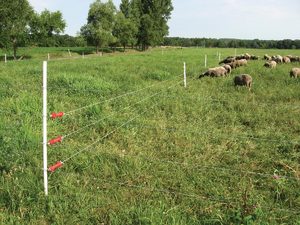

ЭлектропастухЭлектропастухЭлектропастух

Электроизгородь защищает пасущихся животных от посягательств извне и ограничивает их перемещение за пределы конструкции, благодаря чему окрестность тоже будет в безопасности.

Устройство представляет собой генератор, передающий ток по проводу. Достаточное напряжение отпугивает крупный рогатый скот от ограждения. В то же время дикие звери не смогут напасть на овцу или корову.

Для чего нужно приспособление и как оно устроено?

Для каких целей применяется электропастух:

  • Мобильная изгородь позволяет без участия людей пасти крупных, средних животных и птицу.
  • Питомцы перемещаются внутри участка свободно, а не на привязи.
  • Электрический провод защищает от хищников.
  • Устройство применимо и для ограждения посевов, опасных площадей на ландшафте.

Самодельный электропастух включает несколько элементов, основным из которых выступает трансформатор. Слои сердечника его обмотки разделены картоном для увеличения зазора.

Для намотки применяется провод ПЭВ 0,18. Нужные значения электрической емкости получают с помощью специальных конденсаторов, рассчитанных для напряжения конкретного уровня.

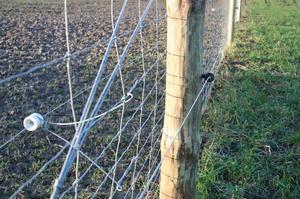

Проволока без изоляции закрепляется на изоляторах, установленных на опорах из металла, пластика или дерева.

Источник импульсов питается напряжением 220 вольт.

Конструкция состоит из:

  • заземления в виде шеста или проволоки;
  • молниеотвода, предотвращающего выход источника питания из строя во время грозы;
  • проводников соответствующего типа, изоляторов;
  • генератора напряжения.

Установка всей изгороди не требует помощи специалистов. При покупке готового набора нужно отдельно приобретать опорные столбики.

Что потребуется для создания своими руками

Устройство представляет собой простую конструкцию, которую вполне можно сделать самостоятельно. Электропастух, сделанный своими руками, обойдется гораздо дешевле, чем профессиональное оборудование.

Изготовление подобного загона даже для крупного рогатого скота (КРС) в простейшем случае требует ограды лишь из одной линии провода.

За основу берутся столбы из металла или дерева, заостренные с одного конца и снабженные резьбой с другого. Протягивают электрокабели длиной до 200 м.

На резьбу накручиваются изоляторы. Столбики должны иметь длину от метра до 120 см, их располагают на расстоянии приблизительно 10 м один от другого.

Если они металлические, монтаж упрощается. К заостренному концу приваривают перекладину, помогающую устанавливать конструкцию.

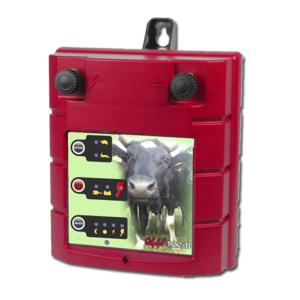

Генератор приобретается или делается самостоятельно, для чего берутся следующие элементы:

  • специальная катушка, например, от автомобиля;
  • аккумулятор;
  • трансформатор;
  • несколько транзисторов.

Схема электропастуха реализуется на небольшой пластине, спрятанной в деревянном ящике.

Важно! Не следует уменьшать сопротивление преобразователя, увеличивая напряжение для получения большего эффекта от конструкции. Ведь ток, проходящий по кабелю, будет отнюдь не безвреден для животных и людей.

Схема электропастуха

Конструкция, как и схема данного приспособления, отличаются простотой. Основная часть состоит из проволоки, по которой передается ток от источника — катушки зажигания.

Она также представляет собой преобразователь напряжения в импульсы, которые должны быть короткими, чтобы не нанести вреда при передаче с конкретной частотой. Потребуются также три таймера 555.

Нетрудно изготовить и генератор. Используется готовый транзистор, исполняющий функцию передачи импульсов. Катушка зажигания, используемая в схеме электропастуха, наделена двумя функциями.

Это вырабатывание напряжения и преобразование его в импульсы, которые передаются на изгородь (в отличие от автомобиля, где они идут на свечи).

Дальнейший (после создания источника) этап — сборка конструкции, включая столбы и сетку (проволоку). А после этого ограда подключается к генератору.

Важно! Следует выбирать схему с короткими импульсами, поскольку длинный и мощный может привести к тому, что животное не сможет покинуть место поражения. Непредсказуемость в поведении возникает из-за спазма мышц. К тому времени придет очередной удар током, который может убить.

Подбор характеристик на выходе токового устройства делается для каждой разновидности питомцев. Поэтому следует ознакомиться с публикациями различных авторов в интернет или других источниках.

Есть несколько схем на выбор с параметрами длин волн для животных разных размеров. Но данную характеристику можно отрегулировать своими силами при наличии более основательных навыков радиолюбителя.

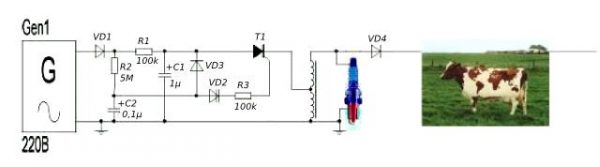

Одна из схем для КРС показана ниже:

Схема элетропастухаСхема элетропастуха

Она достаточно упрощенная.

Здесь применены:

  • диоды (VD1, VD3) – КД226В и (VD4) – от 10 кВ;
  • сопротивления – 1 Вт;
  • конденсаторы – 400 В;
  • динистор (VD2) – КН102И;
  • тиристор (T1) – КУ202Н;
  • катушка.

Материалы для пастуха

Приобретая материалы для изгороди, в первую очередь ориентируются на расстояние между опорами — около 10 м. Проволока должна быть с антикоррозийным покрытием, чтобы она могла дольше эксплуатироваться.

Приобретая материалы для изгороди, в первую очередь ориентируются на расстояние между опорами - около 10 мПриобретая материалы для изгороди, в первую очередь ориентируются на расстояние между опорами - около 10 мПриобретая материалы для изгороди, в первую очередь ориентируются на расстояние между опорами — около 10 м

Делая ограждение своими руками, лучше взять оцинкованную, диаметр в пределах 2 мм. Также потребуются фарфоровые или керамические изоляторы.

Они не боятся влаги, природных явлений. Хотя можно применить обычные пластиковые бутылки, подрезанные до нужных размеров.

Условия изготовления эффективной изгороди

Для функционирования электропастуха существует ряд условий:

  • Устанавливаемое по периметру ограждение создается из металлической проволоки или сетки. Последняя не может касаться земли.
  • Опорные столбы должны выдерживать высокое напряжение.
  • Источник высоковольтных импульсов обязательно заземляется.

Важно! Электроизгородь должна отпугивать животное, а не наносить вред.

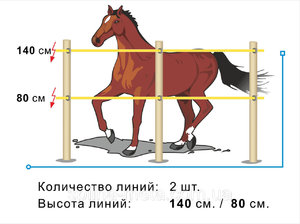

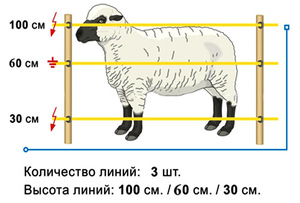

Количество и высота линий

Высота опорных столбов подбирается разная для каждого вида животных (оптимально — 1 метр). Проволока натягивается в простейшем случае в 1 ряд, что подходит для КРС. А также в два, три и более линий. Применима и сетка, которая наиболее подходит птице.

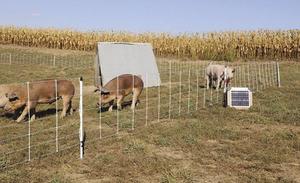

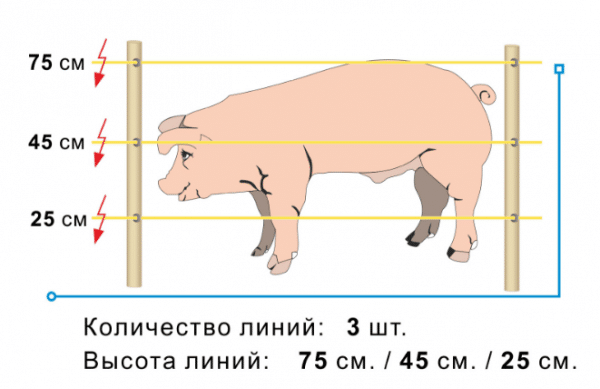

Количество и высота линий электропастуха для свинейКоличество и высота линий электропастуха для свинейКоличество и высота линий электропастуха для свиней

Установка своими руками

Для установки сначала надо определиться с площадью участка. Опорные столбы могут находиться на расстоянии друг от друга не более 10 м. Периметр делится на этот интервал.

Получается необходимое число столбов. Каждый из них должен быть снабжен изолятором, к которому прикрепляется провод. Простой вариант — бутылка из пластика без дна, надетая на столб. Вокруг горла удобно делать витки провода.

Проволоку желательно снабдить яркими лентами для большей заметности. Людей предупреждают надписью. Применив готовый генератор или сделав его из катушки зажигания и трех таймеров 555, нужно заземлить источник.

Для этого берутся один или несколько металлических прутьев 120 см, углубляются в грунт на метр. В конце монтажа сооружение делится на участки, дополняется воротами.

Преимущества и недостатки изгороди

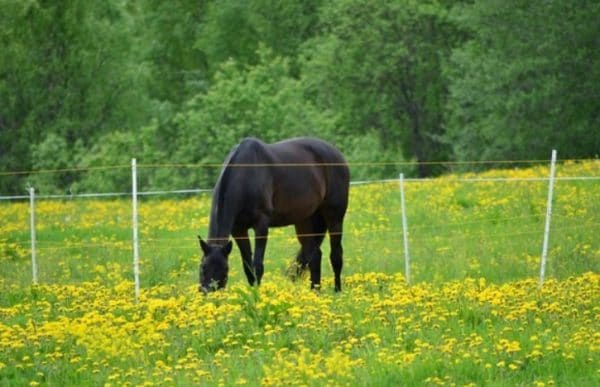

Электропастух - практичное и удобное устройствоЭлектропастух - практичное и удобное устройствоЭлектропастух — практичное и удобное устройство

Принцип работы электропастуха следующий: животное, соприкасаясь с проволокой, ощущает электрический разряд до 3 мА и в дальнейшем опасается подходить к заграждению на близкое расстояние, сталкиваться с ним.

Подобная мощность тока не наносит вреда здоровью, а лишь вынуждает испытать неприятные ощущения.

Генератор установки питается от электросети или солнечной батареи мощностью 12 вольт и более. Но последний случай менее эффективен. Электропастух — практичное и удобное устройство.

Его основные преимущества:

  • Легкость в установке, мобильность (можно перенести на другое место).
  • Выпас осуществляется без участия людей, загон работает автономно.
  • Простота сооружения.
  • Небольшая стоимость.
  • Ограничение выпаса животных на конкретном участке.
  • Возможность использования для защиты посевов растений от свободно гуляющего скота.

Недостатки устройства:

  • Необходимость базовых знаний основ электрики при самостоятельной сборке.
  • Большой расход энергии.
  • Быстрый износ аккумулятора.



Заключение

При сооружении электроизгороди для выпаса животных своими руками особое внимание уделяют безопасности.

Если возникают сложности с пониманием принципа работы устройства, лучше взять готовую схему для источника тока и импульсов либо купить готовый генератор.

Электропастух своими руками | Мастер Винтик. Всё своими руками!

Электропастух предназначен для организации электроограждения с целью содержания КРС, лошади, свиньи, овцы, козы и др.

Также электроизгородь может быть использована, например, для защиты медовой пасеки или  культурных посевов от бродячих животных.

Принцип работы прибора основывается на прикосновении животного с проволочным ограждением,  подключенным к генератору импульсов высокого напряжения, далее электрический ток проходит через животное и возвращается в генератор импульсов через землю с помощью стойки заземления. Тем самым достигается удержание животных в пределах огороженной территории.

Чтобы электроизгородь только отпугивало животных, на неё подаётся короткие высоковольтные импульсы, которые повторяются с интервалом от 10 до 40 в минуту. Примерные тех.характеристики электроизгороди ниже:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОИЗГОРОДИ

 ♦
НаименованиеЗначениеПримечание
 ♦Выходное напряжение импульса10 000 Вольт
 ♦Энергия импульса без нагрузки3,8 ДжоуляСоответствует требованиям безопасности*
 ♦Энергия импульса под нагрузкой 500 Омот 0,5 до 3,0 ДжоулейУстанавливается пользователем
 ♦Частота импульсовот 10 до 40 в минутуУстанавливается пользователем
 ♦Протяженность проволочного ограждениядо 12 км проволоки

без потери мощности

Площадь ограждения:

— до 900 Га в 1 ряд;

— до 225 Га в 2 ряда;

— до 100 Га в 3 ряда.

 ♦Диапазон напряжения питания11 – 14,5 ВольтИсточник питания:

— автомобильный аккумулятор 12В

— сеть 220В (через стабилизированный блок питания 220/12В)

 ♦Потребляемая мощность, не более6 Ватт
 ♦Степень пыле- и влагозащищенности

(в соответствии с международным стандартом IEC 60529)

IP 65Пыленепроницаемость, защита от водяных струй с любого направления

* Согласно методическим рекомендациям ФГБУ ВНИИ Охраны природы «По применению электроограждений для животных».

Схема электропастуха

Генератор импульсов можете изготовить по схеме, которая показана на рисунке ниже:

Список радиодеталей:

Резисторы
R1 — 3К6
R2 — 470К (переменный)
R3 — 33K
R4 — 100K (переменный)
R5 — 2K4
R6, R10 — 100
R7, R9 — 620
R8 — 68K
R11 — 3K
R12 — 51
Конденсаторы
C1, C7, C9 — 0,1 uf
C2, C4, C6, C8 — 0,01 uf
C3 — 10 uf
C5 — 0,47 uf
C10 — 220 uf
C11 — 1000 uf
Транзистор VT1 — IRF640 (200v, 18A) или IRF740,IRF840, а также подойдет другой полевой транзистор не меньше 18А, 60В.
Диоды VD1, VD2, VD3 — 1N4005 (600v, 1A), подойдут диоды не меньше 1А, 60В.
Светодиоды — HL1, HL2
Таймер NE555 — 3 шт.
Автомобильная катушка зажигания от ВАЗ или Москвич (лучше от контактного зажигания).

Описание работы схемы

В основе генератора стоит уже готовый высоковольтный трансформатор, его роль может выполнять катушка зажигания взятая из легкового авто. Катушка зажигания представляет собой трансформатор с низкоомной первичной и высокоомной вторичной катушками. Когда происходит пульсация тока в первичке на вторичке образуются импульсы высокого напряжения. В автомобиле они идут на свечи зажигания, а в этой схеме — на электроизгородь.

Для работы схемы на первичку надо подать импульсное напряжения, которое состоит из прерывающихся пачек импульсов звуковой частоты, они повторяются через определённый период времени. Схема для воссоздания этих импульсов выполнена на трёх интегральных таймерах марки NE555.

На основе таймеров А1 и АЗ изготовлены генераторы инфразвуковых и звуковых колебаний, соответственно. На базе таймера А2 — одновибратор.

Ток на первичку катушки зажигания Т1 идёт через ключ на полевом транзисторе VT 1. Для того чтобы во вторичке Т1 образовалось высокое напряжение нужно, чтобы в первичке ток пульсировал. На основе таймера АЗ изготовлен генератор звуковых импульсов. Когда он работает импульсы звуковой частоты с его выхода (вывод 3) идут на затвор транзистора. В результате на первичке Т1 образовывается пульсирующий ток, он индуцирует высокое переменное напряжение на вторичке.

Управление генератором звуковых импульсов осуществляется уровнем на выводе 4 АЗ. Для того чтобы генератор работал на этом выводе нужно напряжение логической единицы. При логическом нуле генератор блокируется и на его выходе установлен логический ноль.

На базе таймера А1 сделан инфразвуковой генератор, он генерирует импульсы. Частоту этих импульсов можете настраивать при помощи переменного резистора R1. От этого генератора зависит периодичность подачи высоковольтных импульсов на вашу изгородь. Импульсы с вывода 3 А1 идут на вывод 2 А2.

На основе таймера А2 выполнена схема одновибратора. По приходу каждого из импульсов на вывод 2 он формирует один импульс заданной продолжительности, её можете настраивать с помощью переменного резистора R4. Этот импульсный сигнал идёт через резистор R10 на затвор мощного ключевого полевого транзистора VT1, a в стоковой его цепи подключена первичка стандартной автомобильной катушки зажигания Т1. Катушку зажигания можно использовать практически любую. Лучше применить катушку от автомобилей с «контактной» системой зажигания. К примеру, от «Жигулей» ВАЗ — 2101 или 2106, «Москвичей» 412 или 2140.

Печатная плата и расположение деталей

Регулировка частоты импульсов осуществляется путем поворота регулятора «Частота». Значение установленной частоты соответствует указанному на лицевой панели прибора (в импульсах в минуту).

При необходимости можно увеличить охраняемую площадь, включив две катушки зажигания параллельно.

Внешний вид собранной платы

МОНТАЖ ЭЛЕКТРОИЗГОРОДИ

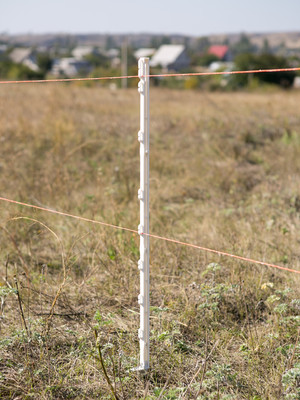

Установка опорных стоек

Вариант ворот электроизгороди

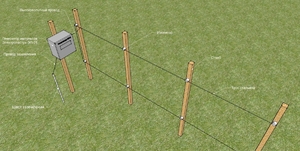

Подключение генератора к изгороди

 ♦Указание
 ♦

Используйте шест заземления как инструмент для установки опорных и угловых стоек, проколов им в земле места установки опорных стоек.

 ♦

Вставьте стойки в проколотые шестом отверстия. Дополнительно углубите стойки в землю при помощи молотка. Угловые стойки для укрепления должны иметь подпорки, откосы или оттяжки.

 ♦В качестве проволочного ограждения следует применять стальную оцинкованную или нержавеющую проволоку диаметром от 0,8 до 3,0 мм.
 ♦Нельзя использовать колючую проволоку.
 ♦Общая протяженность подключенной проволоки не должна превышать указанную в характеристиках. В противном случае — превышение протяженности, подключенной проволоки эффективность электропастуха снижается.
 ♦Проволока должна быть изолирована от поверхности земли и посторонних предметов, не допускается касание проволочного ограждения растительностью.

Если соприкосновение проволоки посторонними предметами неизбежно, проволоку следует изолировать в месте касания. В случае касания проволоки травой — поднимите проволоку выше на стойке или выкосите траву под проволокой.

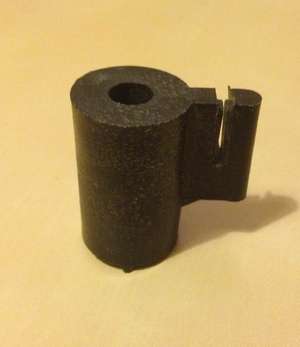

При отсутствии заводских изоляторов для электропастуха возможна изоляция проволоки подручными средствами:

Изолятором являетсяИзолятором не является
Труба ПВХ не армированная (применяется в отоплении и водоснабжении)Изолента (выдерживает напряжение до 600 В, в электропастухе – 10 000 В)
Резиновый шланг (без трещин)Гофрированная труба (предназначена для пожаробезопасности проводки, но не для изоляции)

Замыкание проволоки на землю не выведет из строя генератор импульсов, но снизит эффективность электроизгороди и приведет к:
1. Слабому импульсу на проволоке либо его отсутствию;
2. Быстрому разряду АКБ (аккумуляторной батареи).

 ♦Запрещено прокладывать проволоку или соединительные кабели, подключенные к генератору импульсов, на высоте более 3 метров от земли.
 ♦Проволочное ограждение не должно проходить над воздушными линиями электропередачи или связи.
 ♦Необходимо избегать прокладывания проволоки под воздушными линиями электропередач или линиями связи.

Если пересечение с линией электропередач неизбежно, проволоку необходимо проводить под линией электропередач перпендикулярно к линии.

 ♦Проволочное ограждение по высоте не должно находиться ближе к линиям электропередач, чем указано в приведённых ниже величинах:
  ♦Напряжение линии электропередач, ВВертикальное расстояние до линии, м
  ♦до 1 000от 3
  ♦1 000 ÷ 33 000от 4
  ♦свыше 33 000от 8

Установка заземления

Шест заземления устанавливается снаружи огораживаемой территории в месте, где планируется разместить генератор импульсов. Для его установки вбейте шест заземления в землю.

 ♦Указание
 ♦Заземление электропастуха не должно быть связано с заземлением зданий, общим заземлением сети или водопроводом.
 ♦Между заземлением электропастуха и любыми другими заземляющими системами (такими как защитное заземление системы электропитания или заземление телекоммуникационной системы) необходимо обеспечить расстояние не менее 10 метров.
 ♦Рекомендуется устанавливать шесты заземления в затененных местах.
От типа почвы зависит эффективность заземления:

Влажная почва – хорошее заземление (чернозем, пойма реки, болотистая местность).

Сухая почва – плохое заземление (глина, суглинок, песок – следует использовать дополнительные шесты заземления)

Возможные неисправности

Маленькое напряжение или слабая искра:

1. Катушка зажигания неисправна (межвитковое замыкание или пробой).
2. Маленькая мощность источника питания, для работы на полной мощности нужен блок питания не менее 3А или исправный АКБ.

Использованы материалы журнала «РАДИОКОНСТРУКТОР» и сети Интернет.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Простой FM-приемник своими руками
  • Простой FM-приемник на двух транзисторах и одной микросхеме.

    Что такое FM-приемник? Радиоприемник — это электронное устройство, которое принимает радиоволны и преобразует информацию, переносимую ими, в полезную для восприятия человеком. Приемник использует электронные фильтры, чтобы отделить нужный сигнал радиочастоты от всех других сигналов, улавливаемых антенной, электронный усилитель для увеличения мощности сигнала для дальнейшей обработки, и, наконец, восстанавливает нужной информации посредством демодуляции.

    Подробнее…

  • Нагрев воды для душа за счёт солнца
  • Суть заключается в пенопластовом поплавке, к которому прикреплен резиновый шланг (см. рис.). Другой конец шланга вставляется в штуцер трубы, ведущей к «дождику» душа.

    Подробнее…

  • Устройство и виды газовых котлов
  • Виды газовых котлов

    Промышленностью выпускаются одноконтурные и двухконтурные газовые котлы. Одноконтурные — обеспечивают только отопление. Двухконтурные котлы кроме отопления обеспечивают ещё и горячее водоснабжение дома. Двухконтурные котлы также подразделяются на котлы с бойлером и на котлы с проточной подачей теплой воды.

    Подробнее…


Популярность: 14 979 просм.

как сделать самодельного электропастуха из катушки зажигания и электрическая схема или изолятор для этого

Множество фермеров сталкивается с проблемой безопасного и простого выгула домашнего скота. В последнее время отличным решением такой проблемы стала изгородь. Изготовить можно своими руками электропастуха. Как сделать такое ограждение? Возможно ли это?

На самом деле устройство подобного изобретения довольно простое. Электропастух представляет собой небольшую изгородь из проволоки, которая находится под напряжением.

Электропастух своими руками: лучшие идеи

Самодельный электропастух своими руками: схема, материалы, установка изгороди

Что такое электропастух

Проводники такого электрического импульса, который идет от генератора по проволоке, крепятся на железные пластины, установленные на деревянных или пластиковых столбах.

Устройство довольно простое, а потому сделать электропастуха своими руками вполне реально. Принцип работы уникального ограждения также довольно прост. Если домашний скот прикасается к проволоке, то ее бьет небольшим по величине электрическим разрядом.

Нанести вред животному или ранить его он не способен. Ток предназначен лишь для того, чтобы вызвать неприятные, болезненные ощущения, что исключит дальнейшие касания со стороны скота. Важно заметить, что ток по проволоке протекает раз в секунду.

Выбор изгороди

В настоящее время можно без проблем приобрести любую электроизгородь на выбор. Однако сделать электропастуха своими руками будет дешевле.

Наиболее принципиальным выбором, который будет стоять перед теми, кто решиться на ручную установку — это выбор материала для опорных столбов.

На сегодняшний день самыми распространенными считаются деревянные или металлические. Однако приобретать их — не лучшая идея.

Самодельный электропастух своими руками: схема, материалы, установка изгороди

Их отлично заменяют экономичные и безопасные стеклопластиковые стержни, которые используют в качестве опоры. Так как эти столбики производятся из новейших композитных материалов, то это гарантирует безопасность, удобство и длительный срок эксплуатации.

Также важным фактором выступит и то, что такие стержни сами по себе являются диэлектриками, а это позволит отказаться от использования изоляторов, что сэкономит дополнительные средства. Так как для работы необходимо электричество, а пастбище может находиться далеко, то может понадобиться аккумулятор.

Установка электропастуха от аккумулятора своими руками потребует определенных знаний в электрике.

Эконом вариант изгороди

Если было принято решение о возведении электроизгороди самостоятельно, то рекомендуется начать именно с приобретения стеклопластиковых стержней для опоры — это лучшая идея на сегодняшний день.

Так как основное преимущество возведения изгороди вручную — это экономия, то в качестве проводника можно применить тонкую проволоку для сварочных аппаратов. Какой должна быть высота? Можно сделать своими руками электропастуха для овец высотой 100 см. Всего же линий для выгула именно этого вида скота потребуется 4.

Также стоит добавить, что оптимальнее будет, конечно, выбрать широкую специальную ленту в качестве проводника, но это уже будет стоить дороже.

Самодельный электропастух своими руками: схема, материалы, установка изгороди

Материалы для пастуха

Для возведения экономной изгороди существует несколько вариантов выбора материала в качестве изолятора:

  • одним из вариантов может быть пластиковая бутылка, которая крепится саморезами, а в прорезь продевается провод под электричеством;
  • самый простой способ — это обмотать изолентой нужные места прохождения провода;
  • можно крепить небольшие куски от велокамеры все теми же саморезами;
  • можно применять даже пластиковые крышки от бутылок;

Самодельный электропастух своими руками: схема, материалы, установка изгороди

При установке электропастуха своими руками, важно помнить о том, что экономить можно на всех подручных средствах, если проявлять фантазию и находчивость. Единственной правило, которое нужно соблюдать — это техника безопасности.

В качестве заземления для этой изгороди можно использовать обычные арматурные куски или же железные прутья. Основное требование — это минимальная длина, которая должна составлять не менее 120 см. Прут должен уходить в грунт примерно на 1 м для обеспечения всех нужных условий. К тому же для улучшения работы заземления в сухую погоду его можно смачивать водой.

Самодельный электропастух своими руками: схема, материалы, установка изгороди

Условия изготовления эффективной изгороди

Предыдущий опыт монтажа таких изгородей говорит о том, что эффективность установки электропастуха своими руками для свиней, крупнорогатого скота полностью оправдана. Важно соблюдать некоторые условия:

  • Наилучшим материалом в качестве проводника считается оцинкованная проволока, диаметр которой 2,5 мм. Металлическая проволока не так хороша, так как слишком быстро ржавеет.
  • Лучше всего в качестве изоляторов использовать фарфоровые материалы, так как они не боятся влаги.
  • Можно повысить эффективность сделанного своими руками электропастуха, увеличив мощность преобразователя, который обязательно должен быть установлен в системе. Чтобы это сделать, необходимо снизить его сопротивление. Однако специалисты не рекомендуют это делать, так как высокое напряжение может причинить серьезный вред и людям, и животным.
  • Важное условие, которое нужно соблюдать в любом самодельном устройстве — это безопасность.

Самодельный электропастух своими руками: схема, материалы, установка изгороди

Работа и преимущества изгороди

Важно отметить, что установка или демонтаж электрической изгороди — это довольно простое задание, с которым каждый легко справится. В то же время изготовление электропастуха своими руками для коров и любого другого домашнего скота, поголовье которого велико, это практически первостепенная задача фермера.

Самодельный электропастух своими руками: схема, материалы, установка изгороди

Получать электрическое питание изгородь может от трех разных типов источника:

  • автономный источник;
  • питание от сети;
  • солнечная батарея;

Наличие такой изгороди дает несколько преимуществ, помимо того, что выгуливать животных можно без привязи.

  1. Практичность и удобство применения.
  2. Простой и понятный монтаж.
  3. Можно сэкономить немалое количество материальных средств, если проводить установку электропастуха своими руками.
  4. Стоимость материалов для установки относительно невысока.

Можно выбрать что-то среднее между экономией и затратами труда. Можно приобрести уже готовый комплект для работы, но провести его самостоятельную установку.

Выбор изгороди

Стоит отметить, что покупка уже готового ограждения — это также отличный вариант, а его стоимость от сборки из подручных материалов, не слишком и отличается, так как рыночная стоимость этого товара вполне демократична.

Прежде чем покупать или строить, необходимо определиться с видом приспособления. Он может быть либо временным, либо постоянным. Также важно отметить, что перед установкой электропастуха своими руками очень важно обратить внимание на ландшафт и подземные линии.

Монтаж этого ограждения вблизи высоковольтных кабелей запрещен.

Один из важных моментов заключается в том, что при покупке и установке стоит обратить внимание на подключение изгороди к сети. Если ближайшая постройка с электричеством находится далеко, то, конечно же, стоит выбирать лишь из тех моделей, в комплекте которых есть автономный источник питания, то есть аккумулятор или солнечная батарея.

Установка своими руками

При установке подобной изгороди может использовать катушка зажигания, в качестве источника питания. Не стоит забывать о безопасности. Если при монтаже электропастуха своими руками с катушкой зажигания допустить ошибку, то это может привести к серьезным последствиям.

Почему? Все дело в том, что именно эта катушка или автотрансформатор обладает соединенными первичными и вторичными обмотками. Это говорит, в свою очередь, о том, что у всей схемы получится одна земля для высоковольтной и низковольтной цепи.

Это означает, что при включении в розетку электропастуха, если перепутать фазу, произойдет короткое замыкание.

Сам же монтаж очень прост. Столбы изгороди расставляются с шагом примерно в 10 м друг от друга. Верхний конец столба используется для нарезания на нем резьбы и последующим монтажом туда фарфорового изолятора.

Общая протяженность готовой изгороди может достигать и нескольких тысяч метров. Все зависит от количества скота.

В качестве преобразователя для работы схемы можно использовать такое устройство, как импульсный генератор.

Источник: https://www.syl.ru/article/340198/elektropastuh-svoimi-rukami-luchshie-idei

Электропастух на стеклопластиковых прутках своими руками

Самодельный электропастух своими руками: схема, материалы, установка изгороди

При содержании домашних животных владельцы сталкиваются с проблемой их безопасного выпаса, решить которую можно сделав электропастух своими руками. Такое устройство представляет собой защитный периметр.

Его использование обеспечивает защиту окружающего ландшафта и самих животных от хищников-собратьев. Стадо не разбредается и находится под надежной охраной, не испытывая воздействия опасных внешних источников.

Что собой представляет электроизгородь?

Возведенное легкое ограждение из проволоки, по которой проходят импульсы высокого напряжения, подаваемые специальным генератором. Проводники опираются на изоляторы, прикрепленные к стойкам из металла, пластика или дерева.

Обычно электроизгородь ограждает пастбища и загоны для домашней сельскохозяйственной живности, то есть для птиц и животных. С их помощью обеспечивают также защиту посевных площадей от вреда, который наносится зверями и скотом. Предотвращается попадание худобы на автомагистрали и в овраги, где она может получить не только увечья, но и погибнуть.

При наличии такой защиты крупный рогатый скот, и другие животные, контактируя с неизолированными проводами, получают кратковременные поражения электротоком высокого напряжения, что вызывает защитную реакцию у него и исключают дальнейшие прикосновения. Периодичность выработки импульса – через каждую секунду. Разряд электрический мал и вреда животному не приносит, вызывая лишь неприятные ощущения.

Правильный выбор электропастуха

Современный рынок сегодня предлагает практически любой товар. Есть и широкий выбор электроизгородей. Главное же в правильном их подборе. Доступны варианты постоянных и временных ограждений. Учитывать стоит особенности территории, то есть наличие низин, возвышенностей и водоемов, а также подземных коммуникаций.

Важными моментами является способ подключения к источникам электроснабжения. При отсутствии рядом электричества, можно обратить внимание на изгороди, которые функционируют от солнечных батарей или аккумуляторов. Потребуется и громоотвод, чтобы гарантировать соблюдение техники электробезопасности.

Доступны самые разные аксессуары для изготовления электропастуха. Принципиальным вопросом является подбор материала для столбиков. Предлагается преимущественно металл или дерево, но гораздо более удобным, экономичным и безопасным методом являются гладкие стеклопластиковые стержни в качестве опор для конструкций ограждения.

Они изготовляются из современных композитных материалов, отличаются удобством и долговечностью, отличными эксплуатационными свойствами и доступность стоимости. Кроме того, сами стержни по своим свойствам являются диэлектриками, что позволяет отказаться от изоляторов при использовании их в качестве столбов для изгороди.

Промышленность дает возможность приобретать самые разные модели подобного ограждения, но они обходятся дороже, нежели сделать такую электроизгородь своими руками.

Стержни из стеклопластика для электропастухов – это лучшее решение на данный момент.



Если решил сам делать ограждение, прежде всего, приобрети стеклопластиковые стержни для электропастуха, являющиеся оптимальным вариантом для этого дела. Мы производим их в различных размерах:

  • 70 см высоты – ограждаются загоны для собак;
  • 110 см – лучшие комплектующие для ограждения коз и КРС;
  • 150 см – можно оградить крупных животных, к примеру, страусов, лошадей.

Самодельный электропастух своими руками: схема, материалы, установка изгороди

Своими руками изготовленная электроизгородь – экономный вариант

Собственноручно изготовленный электропастух гарантирует существенное снижение финансовых затрат. Это обеспечивается возможностью широкого использования подручных материалов. Например, для проводника может применяться тонкая проволока для сварочных агрегатов. Широкая специальная лента оптимальнее, но отличается довольно высокой стоимостью.

Вариантов для изоляторов предостаточно. В бюджетных изгородях-пастухах это могут быть:

  • Пластиковые бутылки, прикрепленные саморезами. Через пару прорезов в них продевается провод;
  • Обматывание изолентой мест нахождения проволоки или ленты;
  • Кусочки велокамер, закрепленные теми же саморезами;
  • Крышечки от пластиковых бутылок.

Здесь для удешевления каждый может проявить свою бесконечную фантазию, выбирая подручные материалы. Изготовляя изгородь своими руками, можно находить выход из любого положения, не забывая при этом о нормативах техники безопасности.

Для заземления электропастуха подходят арматурные куски или железные прутья, длина которых должна быть не меньше 120 см. Забивание в грунт – где-то на метр. Это место для того, чтобы лучше работал генератор и вся система при сухой погоде, должно поливаться водой.

Соединение между составными частями такого пастуха прекрасно соединяются высоковольтными шнурами с «крокодильчиками», которые используются в автомобилям.

Как уже говорилось, стеклопластиковые прутки для электроизгороди отлично выполняют свое назначение. Особенно приемлемы при передвижных вариантах электропастухов, поскольку отличаются небольшим весом и легких монтажом.

Кое-кто кто все же склонен к применению деревянных столбиков, но они больше подходят для стационарных изгородей. К тому же их установка требует наличия бура либо осуществление копания ям. Можно забивать кувалдой, но внешний вид их верха будет весьма неэстетичный, да и трещины могут появляться от ударов.

Некоторые условия изготовления эффективного электропастуха

Практика показала, что электропастух для КРС и другой домашней живности будет эффективным и качественным, если при его изготовлении будут выполнены некоторые требования:

  • Оцинкованная проволока – лучший вариант электропроводника. Ее диаметр – порядка 2,5 мм. Железная проволока не подходит из-за быстрого ржавления;
  • Изоляторы лучше применять фарфоровые, поскольку они не боятся влаги;
  • Эффективность электропастуха повышается увеличением мощности преобразователя, используемого в схеме. При этом требуется уменьшение его сопротивления. Однако специалисты отговаривают от этого шага, поскольку напряжение может стать опасностью и для животных, и для людей.
  • Условие, которое должно выполняться при изготовлении любой самоделки, — обеспечение не только работоспособности, но и ее безопасности.

Источник: https://stekloplast34.ru/article/elektropastuh-na-stekloplastikovyh-prutkah-svoimi-rukami

Электропастух: принцип работы, советы по выбору и изготовлению

Устройство электропастухаЭлектропастух стал особенно популярным в последнее время. От этого изделия зависит очень многое, в том числе и количество воспроизводимого скота и его сохранность. Электропастух позволит сэкономить ваше время и деньги, а также ограничит участок выпаса животных. Чтобы научиться грамотно использовать устройство, необходимо ознакомиться со всеми тонкостями его сборки и видами изделий. Кроме того, в данной статье вы узнаете, как изготовить электропастух своими руками.

Назначение электропастуха

Столбики для электропастуха имеют специальные изоляторы для крепления электропроводящей бечевкиЕсли вы желаете не просто организовать своё пастбище, а ещё и сделать это грамотно, то вам никак не обойтись без электропастуха. Очевидно, что перемещение скота требует непрерывного контроля, который, как правило, осуществляет наёмный работник или даже несколько человек. Разумеется, немалые суммы идут им на зарплату, кроме того, не всегда даже самому опытному пастуху удаётся уследить за животными. Электропастух позволит вам избавить себя от подобных затрат, а также сможет осуществлять безупречный контроль за скотом.

Данное устройство являет собой генератор однопроводного или же многопроводного ограждения. Установив его по периметру участка, на котором планируется выпас скота, хозяин таким образом чётко ограничивает территорию, не позволяя животным разбредаться в разных направлениях. К тому же ограда не только контролирует передвижение коз, овец, коров и другой живности, но и защищает их от внешних угроз. Лисы, дикие собаки, воры — каждому из перечисленных будет проблематично преодолеть находящуюся под напряжением сетку. Не стоит забывать и о многочисленных посевах, которые животные могут затоптать и испортить.

Из всего вышесказанного следует лишь один вывод: электропастух — вещь нужная и полезная, а многие негативные отзывы исходят лишь из неумения людей правильно пользоваться оборудованием.

Устройство приспособления

Примеры установкиЕсли говорить простым языком об устройстве данного новшества, то это обычный трансформатор, на который наматывают броневой сердечник. Сердечник же разделён бумажными слоями. Обмотка на трансформаторе осуществляется с помощью электропроводов двух типов: ПЭВ 0,31 и ПЭВ 0,18. А подача электрического тока происходит через плёночные конденсаторы. Ограждение закрепляется на стойках, выполненных из металла или из пластиковых материалов.

Функционирует электропастух следующим образом: животное прикасается к нему и ощущает удар током. Разряд при этом не слишком сильный, и скот испытывает скорее неприятные ощущения, чем боль. Разумеется, здоровье животного ни в коем случае не подвергается никакому риску. В памяти у стада понемногу откладывается нужная информация, и животные больше не пытаются выйти за границы пастбища, стремясь при этом находиться на как можно более безопасном расстоянии.

Из каких подручных материалов можно самостоятельно изготовить данное приспособление?

  • В первую очередь — это заземляющие шесты и пружины, из которых будут изготавливаться основные элементы.
  • Проводники нужной разновидности.
  • Генератор напряжения и изоляторы.

Генератор электропастуха ЭП-01 из катушкиВажно учесть, что если вы покупаете уже готовое оборудование, то необходимо приобрести и опоры, не идущие в комплекте, но необходимые для конструкции. Установка как самодельного, так и покупного устройства не требует каких-либо особенных навыков и умений. Собственно, и изготовление электропастуха своими руками не является сложным процессом, и при выполнении всех необходимых действий, прописанных в инструкции, сделать устройство сможет каждый.

Как выбрать изгородь

Электропастух для лошадейВ настоящее время рынок электронных заборов наполнен самыми разными моделями на любой вкус и бюджет. Вы можете выбрать именно ту изгородь, которая подойдёт для вашего скота. Нужно отметить, что самостоятельное изготовление устройства выйдет куда дешевле, чем приобретение уже готовой изгороди. Однако, вне зависимости от того, будете ли вы делать изгородь сами, или закажете в магазине уже готовое изделие, не избежать такого важного этапа, как покупка опорных столбов, которые в комплекте с самой изгородью не идут.

Электропастух для овецТакие столбы чаще всего бывают деревянные или металлические, но опытные скотоводы всё-таки не рекомендуют их брать. Дело в том, что сейчас к приобретению доступны опоры из стеклопластика. Это более экономный, а также безопасный вариант. В производстве стержней из стеклопластика используются новейшие технологии и материалы лучшего качества, что позволяет заметно продлить жизнь устройства. Более того, приобретение подобных опор позволит вам отказаться от траты денег на изоляторы, ведь столбы и без того плохо проводят электрический ток, то есть являются диэлектриками.

Электрический пастух OLLI 250B Для установки электропастуха скотоводам понадобится аккумулятор, особенно если пастбище находится далеко. Необходимо учесть, что при установке изгороди с аккумулятором вам понадобятся некоторые знания в области электрических устройств.

Если говорить о наиболее бюджетном варианте проволоки, из которой будет изготовлена сама изгородь, то здесь подойдёт обычная проволока для сварочных аппаратов.

Необходимые материалы

Если вы всё-таки решили приобрести деревянные или металлические опоры, то для качественной работы пастуха не обойтись без изоляторов. Существует несколько вариантов их изготовления и закрепления.

  • Пожалуй, самым распространённым и бюджетным вариантом являются обрезанные пластиковые бутылки. Закрепить их легко с помощью саморезов. Провод следует продеть в вырезанное отверстие.
  • Одним из наиболее простых способов изготовления изоляторов считается обмотка мест, где проходит провод, изолентой.
  • Для изоляторов можно даже использовать крышки от пластиковых бутылок.
  • А также для конструкции подойдут обычные велокамеры, которые закрепляются саморезами.

Электропастух своими руками из катушкиО подборе материалов для электропастуха можно говорить очень долго, ведь при изготовлении данной конструкции к использованию подходят самые разные вещи. Находчивость и умение обращаться с инструментами сослужат вам добрую службу в составлении бюджета. Важно лишь не забывать об элементарных правилах безопасности.

Заземление для ограды также можно подобрать недорогое. Это и куски арматуры, и обычные прутья из железа. Главный параметр, на который необходимо ориентироваться в выборе заземляющих материалов, — их длина, составляющая не меньше 130 см. Помещать прутья нужно на глубину порядка метра, чтобы работа их была качественной. Продвинутые скотоводы отмечают необходимость смачивания прутьев в особенно засушливое время, чтобы достигнуть желаемого результата. Помните: если не сделать заземление качественно, то вся конструкция потеряет смысл.

Тонкости в изготовлении

Опытные скотоводы уверяют: самостоятельно выполненные и установленные конструкции будут работать совершенно, если соблюдать некоторые тонкости в процессе.

  • Во-первых, при выборе проводника следует отдавать предпочтение оцинковочной проволоке, чей диаметр в идеале будет составлять два с половиной миллиметра. Лучше избегать проволоки из металла, потому как она быстрее всего приходит в негодность.
  • Изоляторы не должны быть подвержены негативному влиянию влаги. Лучшим вариантом будут фарфоровые изделия.
  • В системе необходимо установить преобразователь, за счёт которого можно будет повышать эффективность всей конструкции с помощью понижения сопротивления. Однако профессионалы советуют этого не делать, так как усиленные разряды тока могут причинять вред, причём не только животным, но и их хозяевам.

Электрическое питание конструкция может получать от следующих видов источников:

  • от автономного источника;
  • от питания, идущего от сети;
  • от солнечной батареи.

Электропастухи для разного скота

Для различных видов животных электропастухи изготавливаются по-разному. Это зависит от их размеров, способности к прыжкам и юркости.

  • Электропастух для коров состоит из трёх линий проволоки, которые следует расположить на следующей высоте по отношению к земляной линии: на 25, на 55 и на 95 см.
  • Для лошадей будет достаточно двух линий. Первая из них должна находится на высоте 140 см, а вторая — на 60 см ниже.
  • Электропастух для коз и овец изготавливается из четырёх линий проволоки, так как это животные достаточно юркие. Первая на высоте 100 см и все последующие — на расстоянии 30 см друг от друга.
  • Для гусей необходима изгородь из пяти линий, располагающихся на высоте 80, 60, 40, 20, 10 см от земли.
  • Для всех птиц, в том числе и гусей, можно использовать изгородь-сетку высотой в полтора или чуть меньше сантиметров.

Стойка электроизгороди И важнейшим этапом, следующим после установки электропастуха, является приучение скота к нему. И в этом вам поможет шнур-плетёнка. Дело в том, что при использовании тонкой проволоки животное просто не замечает его и, натыкаясь, отшатывается, получая удар тока. Таким образом, мы, конечно, получаем нужный результат, но стоит вспомнить о том, что конструкция может повредиться в любой момент, а сбои в работе какого-либо из элементов немедленно приведут в негодность всё устройство. Когда животные вновь наткнутся на неработающую изгородь и не получат ожидаемого удара тока, то просто снесут всё на своём пути.

Во избежание подобных неприятностей необходимо сделать так, чтобы животные опасались подходить к изгороди, а для этого им нужно видеть конструкцию. Шнур-плетёнка толще проволоки и имеет яркий цвет, поэтому несколько контактов с ним обычно достаточно, ведь благодаря яркости и видимости скот лучше запоминает опасное место.

Самостоятельная установка

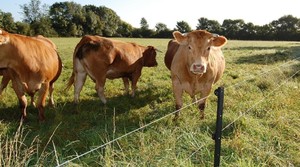

Пастух для коровВ качестве источника питания для электропастуха используется катушка зажигания. Однако с этим прибором нужно быть особенно осторожным. При установке важно внимательно следовать инструкции, чтобы не получить в результате короткое замыкание.

Что касается остальных этапов монтажа, то всё довольно просто. Необходимо установить опорные столбы на расстоянии не более 10 м друг от друга. А на верхнем конце, который уже был предварительно подготовлен и на котором есть резьба, наматывается проволока или же шнур-плетёнка, а также устанавливаются изоляторы. Длина вашего электропастуха может достигать любых размеров. Всё зависит исключительно от ваших предпочтений и размера стада.

Очень важно обратить внимание на ландшафт местности, в которой вы устанавливаете изгородь. Следует учесть, что вы не имеете права устанавливать электропастуха вблизи от высоковольтных станций, потому как это может привести к крупной аварии.

Как выбрать уже готовое устройство

Электрические изгороди для скотаЕсли же у вас нет желания изготавливать конструкцию самостоятельно, то можно выбрать уже готовое изделие, которое, разумеется, будет в несколько раз дороже. К процессу покупки нужно подойти особенно тщательно, так как производители часто завышают цену на электропастухов, чтобы извлечь как можно больше выгоды.

Итак, прежде чем пойти на рынок за устройством, необходимо определить для себя, в каком из двух видов изгороди вы нуждаетесь: во временной или постоянной. Следующее, чему стоит уделить внимание: насколько далеко располагается пастбище от ближайшего источника энергии. Если постройка, от которой конструкция может получать электричество, располагается довольно далеко, то при покупке следует отдавать предпочтение изгороди, идущей в комплекте с автономным источником энергии. Это может быть как аккумулятор, так и солнечная батарея.

Отзывы

В этом году мы установили электропастух и очень им довольны! Содержим пони, следить за которыми раньше было довольно сложно. Но теперь все проблемы исчезли, животные гуляют по восемь часов в день, счастливые и здоровые! Переносить конструкцию удобно. Рекомендую!

Владимир, 38 лет

Сказать, что довольны покупкой данного устройства, — не сказать ничего! Просто замечательное и заметно облегчающее жизнь приспособление. Скот в полном порядке, электропастух стоит крепко и надёжно. Перед покупкой действительно важно проконсультироваться со специалистом, чтобы подобрать ту изгородь, которая подойдёт именно вам.

Александр, 42 года

Пользуемся уже больше трёх лет, и результаты вполне удовлетворяют. При правильной работе это абсолютно безопасно как для скота, так и для его хозяев. Все конюшни у нас огорожены, и ещё ни одна лошадь не прорвалась за их пределы. Важно со вниманием отнестись к такому пункту, как заземление. Тогда и функционировать всё будет как следует.

Анастасия, 38 лет

Электропастух своими руками - схема, видеообзор

Дошли руки сделать усовершенствованную версию электропастуха. По сравнению с предыдущей, она более энергоэффективна и имеет независимую регулировку частоты импульсов и мощности разряда. Сразу посмотрим как работает электропастух, на видео демонстрируется разряд и регулировка частоты.

Частота разрядов регулируется примерно от 1.7 до 16 герц, чего, как я считаю, более чем достаточно. Теперь посмотрим схему.

Схема электропастуха

Плата имеет размеры 65х30мм:

Условно схема состоит из регулируемого преобразователя напряжения 12 > ~400 вольт на шим контроллере UC3845 и генератора импульсов на 555 таймере. Преобразователь заряжает конденсатор C4 до необходимого напряжения после чего происходит его разряд на первичную обмотку катушки зажигания в соответствии с заданной частотой, высоковольтный выход катушки идет на электроизгородь, общий провод подключается к реальной земле.

Напряжение до которого будет заряжен конденсатор регулируется с помощью обратной связи состоящей из элементов R8, R9, R10, C8. При текущих номиналах оно может быть в диапазоне ~200-400 вольт, от напряжения зависит мощность импульса. Помимо этого обратная связь также служит цепью разряда конденсатора, и после отключении питания плату можно безопасно брать в руки спустя буквально несколько секунд.

Разряд конденсатора при отключении питания, цена клетки 100 вольт, 1 секунда.

Частота разрядов и выходное напряжение преобразователя независимо друг от друга регулируются переменными резисторами R5 и R9, демонстрацию чего можно посмотреть на следующем видео, цена клетки 100 вольт, 100 миллисекунд.

Сборка устройства

Трансформатор Т1 преобразователя намотан на Ш образном сердечнике ЕЕ25х10х6.35мм. Вторичная обмотка имеет 80 витков провода 0.1мм одним проводом, первичная обмотка 4 витка проводом 0.4 в три провода параллельно. Под крайние керны необходимы прокладки ~0.12 мм для обеспечения зазора.

Подойдет практически любой сердечник примерно этих размеров – главное не забыть про зазор. Сначала мотается вторичная обмотка виток к витку, межслойная изоляция два витка обычного скотча. Провод можно взять 0.08-0.12мм. Поверх вторичной обмотки идет первичная в 4 витка проводом 0.3-0.6мм жгутом из 3-4х проводов распределенным по всей длине каркаса.

Во время настройки трансформатор Т1 и катушку зажигания не подключаем. Собираем на плате весь узел на UC3845, 2-й вывод (VFB) временно подключаем на землю и подаем питание. На выходе должен получится сигнал как на картинке ниже:

Частота около 50kHz, длительность импульса ~2us.

Далее собираем весь узел на 555 таймере и проверяем выход, переменным резистором R5 частота должна регулироваться от ~1.7 до ~16 Герц.

Устанавливаем трансформатор и проверяем напряжение на конденсаторе С4, с помощью резистора R9 оно должно регулироваться от ~200 до ~400 вольт, если все в порядке подключаем катушку зажигания и наслаждаемся разрядами, если напряжение на конденсаторе мало и ощущается нагрев транзистора преобразователя – неправильная фазировка трансформатора, необходимо поменять местами концы первичной или вторичной обмотки. Все диоды можно заменить на 1N5819 или HER208.

Следует соблюдать правила безопасности т.к. на схеме присутствует высокое напряжение. Потрогав детали руками в процессе работы, можно неприятно удивиться разрядом конденсатора 400-630 вольт в тело. На переменные резисторы также следует установить пластиковые рукоятки.

На мой взгляд для работы устройства в качестве электропастуха частота разрядов более трех Герц просто не нужна, спокойное животное получив разряд тут же отпрыгнет от изгороди, но если оно агрессивно или запуталось, нет никакого смысла «жарить» его высокой частотой разрядов.

Пробивное расстояние при текущих номиналах составляет до полутора сантиметров чего вполне достаточно. Для любителей «помощнее» следует заменить конденсатор С4 на 2.2uf 630 вольт и пересчитать делитель обратной связи, или же поставить два конденсатора С4 параллельно, что так же увеличит мощность разрядов. В этом случае длина искры будет как и в первой версии электропастуха:

Контакт подписанный на схеме «земля» не имеет связи с «минусом» схемы и представляет собой металлический штырь вбитый в землю и подключенный к общему контакту катушки зажигания.

Если будете повышать напряжение хорошо бы сделать защитный разрядник что бы исключить пробой вторичной обмотки катушки зажигания. Разрядник делается из любой тонкой пластиковой трубки в которую устанавливается два гвоздя с промежутком около 3-х сантиметров, концы заливаются термоклеем и подключаются на выход катушки зажигания.

В отсутствии контакта с животным искра будет образовываться в разряднике а отсутствие искры косвенным образом будет сигнализировать о коротком замыкании или иной поломке. Но опять же, по факту все это не нужно.

При небольшой частоте потребление составляет несколько десятков миллиампер, а значит от одного заряда автомобильного аккумулятора электропастух сможет работать круглосуточно неделями.

При желании могу изготовить данное устройство, пишите. Всего наилучшего!

Please enable JavaScript to view the comments powered by Disqus.

Современный электропастух | RadioFishka

Тема электропастуха и электрической изгороди для домашних животных уже несколько десятков лет актуальна для всех, кто ведет фермерское хозяйство. Современную реализацию электропастуха предлагают участники форума http://www.fermer.ru, которые приводят схемы электропастуха и делятся опытом изготовления электропастуха своими руками. Материалы форума http://www.fermer.ru изложены ниже.

Начнем с изоляторов и столбиков для электропастуха. В общем проще всего и удобнее использовать арматуру (или толстую проволку D>=10мм). Вбили ее молоточком в землю, надели изолятор, вот и готова опора. Но это дорого (столбики надо ставить примерно через 10-20 метров, значит надо 50-100-200 столбиков, это деньги).

Можно делать столбики электропастуха своими руками из палок орешника и клена толщиной 2-3 см – дешево, сердито, выглядит не очень, но вполне приемлимо. Для установки таких опор можно использовать лом (втыкаешь лом в землю, покачал-выдернул и так раз десять в одно и тоже место. После этого в земле получается дырка глубиной примерно полметра).

Изоляторы для электропастуха можно изготовить своими руками из пластиковых бутылок: отрезал дно, надел на палку, один-два витка проволоки вокруг горла бутылки и все готово.

Проволоку можно использовать толщиной примерно один миллиметр. Проблема в том, что скот тонкую проволоку поначалу не замечает, но с этой проблемой легко бороться об этом позже. Предположим, что нам надо 1000 метров проволоки, а по массе это будет примерно 6 кг. Вариант - не покупать проволоку, взять несколько покрышек от машины типа "камаз" и сжечь, в одной такой покрышке примерно метров 150 проволоки, а может и больше, проволока там хоть и немного хрупкая, но для изгороди пойдёт. Вот так не затрачивая ни рубля можно сделать изгородь.

Выглядит электропастух так:

448px_foto_elektropastukh

448px_izolator_elektropastukh

С генератором для электропастуха посложнее. Генератор для электропастуха создает импульсы высокого напряжения, которое подаются на изгородь. Какое должно быть напряжение?

Импульсы напряжением 10-12 киловольт (кВ) могут пробить наши изоляторы и система работать не будет. С другой стороны низкое напряжение порядка 12 вольт практически не бьет. Хорошо долбит 220 вольт, но если взяться за оголенный провод сухой х/б тканью или шерстяной, то током нас не ударит (только не надо это лишний раз проверять). А у скотины есть шерсть, и скотину в сухую погоду может и не ударить. У любого изолятора есть напряжение пробоя, так у воздуха оно примерно равно напряжению пробоя вакуума (3кВ на миллиметр). Шерсть у скотины не сильно густая и при касании провод может свободно приблизится к коже менее чем на миллиметр и в определенный момент проскочит искра. Так вот считаю, что генератор должен вырабатывать напряжение не больше 3кВ. Но чтобы нашу скотину не убило, надо ограничивать электрический ток.

Генераторы с параметрами, которые я описал выше (бьют сильно, но не причиняют вреда здоровью) есть почти в каждой семье и многие пробовали на себе. Этот генератор – система зажигания в автомобиле.

Самое простое, что можно использовать в качестве генератора электропастуха - это магнето, думаю, что, как бьет магнето, многие пробовали.

Берем магнето, заземляем провод с магнето на изгородь, только параллельно желательно поставить свечу. Дело в том, что магнето может без нагрузки выдавать напряжение выше, чем нам надо, а свеча ограничивает это напряжение до величины необходимой для пробоя зазора. Так вот регулируя зазор на свече, мы ограничиваем напряжение, которое генерирует магнето.

Смертельный ток для человека 20-30 млА? Откуда это взяли? Известен случай, когда человека убило от 12 Вольт и есть человек, которого тряхнуло от 10кВ линии и он по сей день живой.

В общем, нам нужно высокое напряжение порядка 3кВ. Есть два пути использовать умножитель напряжения или трансформатор. Я использовал трансформатор. Нужен повышающий трансформатор 100-250 вольт до 3кВ и более. В телевизоре есть строчный трансформатор, который может выдавать 30-40 кВ, но это перебор. В машине есть катушка зажигания, это она для автолюбителей катушка зажигания, а для нас это автотрансформатор. То, что катушка зажигания питается в автомобиле от 12 вольт - это не проблема, опыт говорит о том, что катушку зажигания можно запитать импульсным током более высокого напряжения.

Получить короткий высоковольтный импульс с ограниченным током можно разрядив, предварительно заряженный конденсатор, через первичную обмотку катушки зажигания. Периодически заряжая и разряжая конденсатор через первичную катушку зажигания на высоковольтном выходе катушки зажигания мы получим требуемые нам импульсы.

Ниже показана рабочая схема электропастуха, ее можно упростить (она будет приведена позже).

640px_skhema_elektropastukh

При изготовлении и эксплуатации электропастуха важно помнить о безопасности. В схеме есть один серьёзный недостаток.

В схеме использован автотрансформатор (катушка зажигания). У автотрансформаторов соединена первичная и вторичная обмотки. Это приводит к тому, что в схеме у высоковольтной цепи и низковольтной общая земля. Следовательно, если вы при включении в розетку ЭП перепутаете фазу с землей (а это сделать нетрудно), то произойдет короткое замыкание.

Решений этой проблемы можно придумать много. Самое простое и самое дешевое: надо просто между первой землей и источником электрического тока вставить сопротивление 100 кОм. В случае неправильного включения через сопротивление R4 (схема привожу ниже) будет течь ток 2.2 млА и схема просто не будет работать. Это сопротивление на работу ЭП практически не повлияет.

А теперь о параметрах схемы электропастуха (некоторые элементы приводятся со значительным запасом).

Диоды (VD1, VD3) – КД226В.

Диод (VD4) – пойдет любой высоковольтный диод (от 10кВ). Вообще этот элемент не обязателен.

Можно любые другие, только чтобы держали 400 вольт и ток 10млА.

Сопротивления – достаточно одноваттных, номиналы приведены на схеме.

Конденсаторы – 400В, емкость на схеме, желательно МБГО (не электролитические), можно и электролитические, но не напутайте с полярностью.

Динистор (VD2) – КН102И (можно и с другими буквами, но у них напряжение включения меньше).

Тиристор (T1)- КУ202Н.

Катушка — можно сделать в доске два пропила типа "ласточкин хвост" и сматывать проволоку на доску.

Как работает схема электропастуха (рассматриваю схему без R4)

Диод VD1 выполняет функцию полуволнового выпрямителя.

Через сопротивление R1 заряжается конденсатор C1, который определяет "силу" импульса. Для увеличения "силы" удара надо увеличить емкость конденсатора С1, но больше 2мкФ не рекомендую. Напряжение на конденсаторе изменяется по закону U(t)=310*(1-exp(-t/(2*R1*C1))), эта формула не совсем точная, но для понимания вполне сгодится. C1 заряжается до 200 вольт менее чем 0.1 сек.

Через сопротивление R2 заряжается конденсатор C2, который определяет частоту повторения импульсов. Напряжение на конденсаторе изменяется по закону U(t)=310*(1-exp(-t/(2*R2*C2))). C1 заряжается до 150 вольт за 0.5 сек и в это время открывается динистор VD2, который открывает тиристор T1. Конденсатор С1 разряжается через тиристор на первичную обмотку трансформатора, конденсатор С2 разряжается через диод VD3 и тиристор на первичную катушку трансформатора. На выходе трансформатора формируется высоковольтный импульс. После того как конденсаторы разрядились, закрывается динистор тиристор и процесс начинается заново. На первом графике синим изображено напряжение в зависимости от времени на конденсаторе С1, а красным на С2. На втором графике напряжение на первичной обмотке трансформатора от времени.

Свеча ограничивает напряжение.

Диод VD4 (не обязателен) нужен потому, что на выходе трансформатора формируются не однополярные импульсы. Дело в том, что проволока сама по себе представляет конденсатор, который заряжается через диод VD4. И заряд на проволоке есть всегда.

impulsy_elektropastukh

Вот упрощенная схема электропастуха:

640px_prostaya_skhema_elektropastukh

Принцип работы электропастуха

Через диоды VD1 и VD2 и сопротивления R1 и R4 заряжается конденсатор С1. До двухсот вольт конденсатор должен зарядится за время примерно 2*(R1+R4)*C1=0.6сек. На резисторах R2 и R3 собран так называемый делитель напряжения с соотношением 200/1. В то время, как напряжение на С1 приближается к 200 вольтам, напряжение на управляющем электроде тиристора приближается к одному вольту. При напряжении 1вольт тиристор должен открыться и конденсатор С1 разрядится через тиристор. А потом все заново.

Может быть проблема в "дубовом" КУ202Н, на него не даны точные параметры в документации (для большинства тиристоров отпирающие напряжение лежит в районе 0.8-1.2 вольта, на этот же написано, что меньше семи вольт, вот и гадай).

Есть способ изготовления генератора для электропастуха намного проще. Точнее, не обязательно делать генератор для электропастуха своими руками, генераторы для электропастуха продаются практически готовыми. Я такой генератор купил на рынке за 90руб – это электрическая зажигалка для газовой плиты, работающая от батареек. Есть один недостаток: слабовато она бьет, но это легко решается заменой конденсатора С1 большей емкостью (1мкф). Свеча и высоковольтный диод тоже нужны, как и предыдущих версиях. Я бы еще диод перед тиристором вставил (как показал на рисунке), она бы меньше ток жрала. Зажигалка потребляет ток примерно 120млА, от батареи она проработает не больше суток. Так что ее лучше запитать от какого-нибудь трехвольтового блока питания. В принципе схему можно переделать под питание от 220 вольт. Возможно этот генератор будет недолговечен, как и все китайское. Думаю, слабым местом будет высоковольтный трансформатор. Схема генератора для электропастуха:

600px_generator_elektropastukh

В продаже нет тиристоров, держащих более 3кВ, а КУ202Н держит 400В, он, конечно, может быть и может выдержать больше раза в два-три, но не 30-50 раз. Да, можно использовать ТВС и ТДКС, только там что-нибудь напутать проще. Интуитивно, кажется, безопаснее использовать строчный трансформатор, но вряд ли кого-нибудь убило системой зажигания. Вот еще более простая схема электропастуха:

640px_prostaya_prostaya_skhema_elektropastukh

Предложение о доработке схемы электропастуха от участника форума

Собственно схема на строчнике для обсуждения. По подобной схеме делал малую взрывную машинку, для большой использовал двутактный более мощный и менее капризный преобразователь. Но для электропастуха это не столь принципиально. Ну и для электропастуха не надо ставить УН, а R2 увеличить до 1 Мом примерно. В качестве бонуса от этого преобразователя можно запитать лампу дневного света и иметь на выпасе не только ограду, но и свет. Схема и фотография изготовленного своими руками показаны ниже.

600px_preobrazovatel_dla_elektropastukh

600px_photo_elektroniki_elektropastukh

Советы по эксплуатации электропастуха от участников форума

1. Самое главное, чтобы скотина поняла откуда её бьёт, она инстинктивно бежит вперёд и у неё закрепляется рефлекс на движение вперёд, при воздействии импульса. Теперь даже при случайном касании, возрастает вероятность обрыва. При постоянном выпасе с изгородью, скот начинает чувствовать индукцию и уже не боится выходить за столбики, если пролезет без проволоки. Замечаю, что так же чувствует обесточенные участки и может их легко рвать, это к тому, что выше сказано, что не включали изгородь месяцами, это не совсем так. Закольцовка обязательна. Как есть люди, слабо чувствительные к току, так же есть отдельные головы, которым изгородь по барабану, это, в основном, молодняк, неправильно приученный, это уже "потерянное поколение".

2. Прошлым летом купила эпектропастух белорусского производства. Паслись овцы - 30голов. Сначала все было замечательно, горя не знала, но спустя некоторое время одна взрослая овца научилась вылезать из него. Специально наблюдала за ней: сначала ходит, пасется, как наелась - бежит к тому месту, где я их запускаю и просто с разгона перепрыгивает - все остальные за ней напролом. Поднимала выше проволоку-бесполезно, просто обрывает с разгона. Пришлось ее привязывать на веревку в загоне. Так и мучилась все лето. Кстати, гуси у меня очень хорошо понимали электропастух, никогда за пределы не вылезали. Этим летом хочу попробовать овец вместе с коровами и телятами в пастухе пасти. Не знаю, получится или нет.

Проволоку натягивала в три слоя так, чтобы ягнята не могли пролезть под низ. Плюс к этому между верхним и средним рядами проволоки - шпагат с флажками, чтобы заметнее проволока была. Даже гуси не проходили. Овцы - не тупая тварь, а наоборот, очень даже умная. Умнее коров - это точно. Бьет их действительно гораздо меньше коров, потому что сухая шерсть не проводник. Если мордой или ногами прикасается - отскакивает. а боком подойдет - прислонится к проволоке и хоть бы что. Но когда сбродная овца была на веревке остальные не вылезали, даже если забывала пастух включить или в нем батарейки садились. А еще были случаи, когда просто вытягивали стойки из земли, штук так 10 подряд и просто клали на землю. Так и не поняла — то ли подростки развлекались, то ли насолить мне не знали как. Сетку конечно можно, но боюсь, кто-нибудь присмотрит для своих нужд.

3. Купил в прошлом году пастуха для коров телят. Первый день - был кошмар, особенно с телятами, шли напролом!! Приходилось их сопровождать вдоль периметра изгороди, к вечеру стали побаиваться, а на следующий день они уже паслись самостоятельно. ЭП обошелся в 12000 рубчиков, но зато весь пастбищный период они ходили у меня перед глазами и это конечно для меня спокойней. НО эти столбики я не знаю, если только что их в бетон заливать, может и будут стоять, но мне пришлось купить трубки 15 миллиметровые и из них сделать свои так как заводские втыкались всего на 15 см, и когда натягиваешь проволоку - они прогибаются, особенно в перегное!!! Тут недавно зашел на сайт этого завода, а оказывается сам генератор та не такой уж дорогой!! Основную цену составляют вот эти самые столбики 115 руб/шт., а у меня их 20.

Больше можно прочитать на страницах:

Электронный пастух: нюансы, тонкости, советы по установке и использованию

Электропастух - отзывы и рассказы фермеров

Как сделать электроизгородь для овец, свиней и КРС своими руками

Одной из разновидностей защитного ограждения является электрический забор, или электроизгородь.

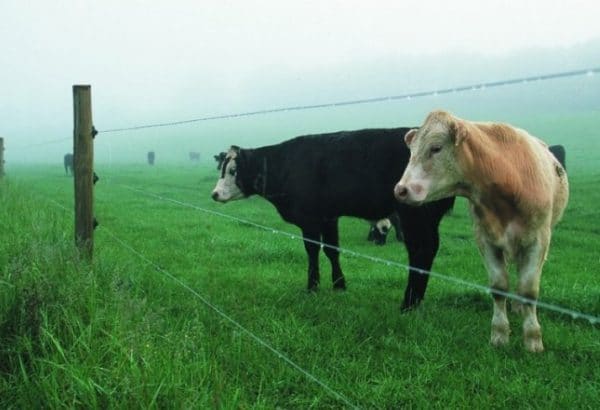

электроизгородь

Так выглядит ограда под током для скота

Вернуться к оглавлению

Что это такое

Как следует из названия, это такое ограждение, защитные функции которого усилены воздействием электрического тока. Как известно, все живое подвержено влиянию электричества, воздействующего на физическое и психическое состояние организма. электрический забор для животных В зависимости от назначения, виды и параметры электрических изгородей изменяются в широком диапазоне. Можно выделить два основных типа:

  • Охрана периметра от проникновения посторонних животных или препятствование тому, чтобы покидали пространство собственные;
  • Охрана периметра от проникновения человека извне или выхода наружу.

Принцип действия электроизгородей обоих типов одинаков. На металлические провода, закрепленные на изоляторах, подается напряжение. В результате контакта объекта с проводом возникает электрическая цепь, в которой объект выполняет функцию проводника электричества от источника в виде провода до заземления, то есть грунта. Прохождение тока высокого напряжения создает непереносимый уровень дискомфорта, болевые ощущения. При высоком напряжении и силе тока это может приводить к термическим ожогам и гибели.

схема электроизгороди

Схема устройства и размеры электроизгороди для скота

Вернуться к оглавлению

Пастбища для животных

Наиболее распространенными являются электроизгороди в качестве ограждений для выгулов скота. Организация такого места позволяет обеспечить безопасность животных от техногенных факторов в случае неконтролируемого их перемещения с неогороженной территории. Не менее важным обстоятельством является возможность защитить остальные территории от проникновения на них животных и нанесения ущерба имуществу и людям.

Изгороди для огораживания пастбищ представляют собой очень легкое, малозаметное сооружение. Невидимый даже с небольшого расстояния тонкий провод проложен в несколько ярусов по невысоким столбам.

Физическая прочность такого сооружения очень низкая, и через забор, не находящийся под током, способно пройти любое животное. Диаметр ограждающих проводов составляет от одного до трех миллиметров.

Вернуться к оглавлению

Ограждение для домашних питомцев

Аналогичным образом устраивается и ограждение для выгула домашних животных.

электрическая ограда

Чертеж устройства электрической ограды для домашних животных

Содержание их в клетках и вольерах может наносить вред здоровью и психическому состоянию. Строительство огороженных площадок достаточно дорого и приводит к ухудшению облика. В последнее время приобретают популярность небольшие электроизгороди, монтируемые внутри жилой территории. Животные не чувствуют себя изолированными и обладают значительной степенью свободы.

В то же время покинуть ограниченную территорию они не могут. Такой электрический забор можно сделать еще более легким, чем для ограждения пастбищ крупного и мелкого скота. На опорах устанавливаться один ряд проводов. Эффект достигается несложной дрессировкой, во время которой животное ощущает воздействие тока и не рискует приближаться к опасному предмету.

Вернуться к оглавлению

Защита от диких животных

Проникновение представителей дикой фауны на эксплуатируемые территории иногда представляют большую проблему. Сельскохозяйственные угодья привлекают животных доступностью и обилием корма. электроизгородь от диких животных Расширение и усложнение инфраструктуры цивилизации привело к тому, что появление крупных животных на ее объектах создает реальную угрозу не только для них, но и для безопасности людей.
Столкновение автомобиля, движущегося на большой скорости, с крупным копытным смертельно опасно и для животного, и для пассажиров. Проблема существует издавна, но именно с появлением недорогих электроизгородей возникла возможность ее решения.

Вернуться к оглавлению

Материалы для изгороди

Электрический забор состоит из стоек, изоляторов, проводника тока и соединительных элементов. Для стоек применяются любые материалы, удовлетворяющие конкретным условиям. Это может быть дерево, металл, пластмасса, бетон. Изоляторы, на которые крепятся провода, обычно изготавливают из пластмассы. Применение обычных фарфоровых изоляторов вполне возможно, но их установка может оказаться дороже и не всегда доступна.

схема электроизгороди

Чертежи и схемы электрических изгородей для различных животных

Главным элементом в электрическом заборе является проводник тока. В таком качестве традиционно используют стальную оцинкованную проволоку толщиной от одного до трех миллиметров. Установка, крепление и натяжение ее не всегда удобно и не очень технологично. Поэтому проволоку рекомендуют использовать для долговременных ограждений с применением достаточно прочных столбов.

Альтернативой проволоки стали проводящие элементы на основе полимеров:

  • Шнуры из лавсана толщиной до пяти миллиметров;
  • Плетеные ленты от одного до четырех сантиметров;
  • Пластмассовые ленты с фольгированной поверхностью.

В них встроены металлические нити или электропроводящая фольга. шнур для электроизгороди Полимерные ограждающие элементы гораздо удобнее в монтаже, не требуют сложного натяжения. Многократное использование не приводит к утрате потребительских свойств, что является привлекательным качеством для устройства временных или перемещаемых ограждений.

Невидимый с некоторого расстояния стальной провод затрудняет выработку у животных рефлекса, удерживающего их от приближения к ограде. Элементы ограждения на основе полимерных материалов гораздо заметнее, поскольку окрашиваются в броские цвета и имеют больший габарит. Животное быстро воспринимает установленную границу и не пытается ее пересекать, ему проще выдерживать безопасное расстояние.

Вернуться к оглавлению

Электрическое питание

Для обеспечения своих функций электрический забор должен быть подключен к источнику питания. В зависимости от комплектации и целей использования они отличаются. Наиболее распространенным является применение обычного соединения с бытовой электролинией. В комплект изделия должен входить преобразователь тока или напряжения, дающий необходимые выходные параметры.

На потребляемую мощность оказывает влияние расстояние между крайними точками сети, напряжение, диаметр проводов и потери в самом ограждении.

Применяются такие источники питания, как аккумуляторы или преобразователи солнечного света. Это позволяет использовать электрический забор вдалеке от коммуникаций, что более полно соответствует потребностям животноводства. Однако автономные источники имеют свои очевидные недостатки. устройство электрической ограды Солнечные преобразователи зависят от освещенности и не будут работать в темное время суток. Аккумуляторы необходимо поддерживать в заряженном состоянии, что может создавать трудности.

Вернуться к оглавлению

Молниезащита и заземление

Находящийся под напряжением забор становится уязвимым для грозовых разрядов. Молниезащита электроизгороди осуществляется установкой специального прерывателя, отключающего источник питания при резком увеличении нагрузки. Иногда электроизгородь необходимо заземлять.

В зависимости от условий среды и конструкции ограждения оно выполняется при помощи заглубленных металлических штырей или шин. В некоторых конструкциях изгородей заземление токонесущих проводов не производится, а нулевой провод размещается в нижнем ярусе. Расстояние до рабочего провода рекомендуется около тридцати сантиметров.

Вернуться к оглавлению

Установка забора

В первую очередь монтируются столбики ограждения, на которые крепится электрическая оснастка.

установка электрического забора

Процесс установки электроизгороди

В отличие от обычных заборов расстояние между столбами может быть большим. Они могут стоять друг от друга на тридцать и более метров. Провод достаточно легкий и прочный, что позволяет натягивать его без провисания. С использованием упругих полимерных проводящих элементов задача еще более упрощается.

Столбы устанавливаются на подготовленный фундамент или в предварительно сделанное углубление в грунте. Стойки в местах поворотов следует крепить подкосами. Следует сказать, что жестких требований по установке опор ограждения для электроизгородей нет. Столь же распространены и опоры для проводов, которые просто втыкаются в грунт. В отличие от остальных заборов вертикальность столба и надежность закрепления в грунте не имеют решающего значения.

Вернуться к оглавлению

Устройство прохода

Для организации прохода для животных через участок ограждения устанавливаются распашные ворота. Несмотря на название, это обычный участок забора с временно демонтируемым электрическим ограждением.

проход в электроизгороди

Схема устройства прохода в электроизгороди

Контактный провод закрепляется в изолирующей рукоятке, снабженной специальным коннектором. Коннектор может закрепляться на контактном элементе столба другой секции забора или, наоборот, отделяться от нее. При этом общая токопроводящая сеть оказывается либо замкнутой, либо разомкнутой.

При организации ворот необходимо учитывать, что животные боятся приближаться к проводам, поэтому ворота следует сделать широкими, чтобы животное не испытывало страха. Расстояние должно быть достаточным для того, чтобы позволяло не замечать провода на рабочих секциях. При использовании лент и шнуров с сигнальными признаками ширина ворот должна создавать у животного ощущение безопасности.

Вернуться к оглавлению

Обслуживание

После монтажа всех элементов ограждения, источника питания и электрической арматуры проводится тестирование сооружения. Электрический забор должен соответствовать эксплуатационным требованиям по параметрам напряжения и силы тока. Убедившись, что достигнуты проектные характеристики, сооружение можно использовать по прямому назначению.

электрический забор

Пример смонтированной электрической ограды

Периодически, не реже двух раз в год, следует повторять проверки электрооборудования, чтобы убедиться в его исправности. Эксплуатировать можно только неповрежденный забор, поэтому по мере необходимости его следует осматривать. Целостность ограждения может нарушаться животными, падением деревьев, появлением высокой травы и другими причинами, последствия которых нужно устранять.

Как работают электродвигатели?

Криса Вудфорда. Последнее изменение: 25 июля 2020 г.

Щелкните выключателем и мгновенно получите власть - как любили наши предки электродвигатели! Вы можете найти их во всем, начиная с электропоезда с дистанционным управлением автомобили - и вы можете быть удивлены, насколько они распространены. Сколько электрических моторы сейчас в комнате с тобой? Наверное, два в вашем компьютере для начала ездить, а еще один питает охлаждающий вентилятор.Если вы сидите в спальне, вы найдете моторы в фенах и многих других игрушки; в ванной - вытяжки и электробритвы; На кухне моторы есть практически во всех устройствах, от стиральных и посудомоечных машин до кофемолок, микроволновых печей и электрических консервных ножей. Электродвигатели зарекомендовали себя одними из лучших изобретения всех времен. Давайте разберемся и узнаем, как они работай!

Фото: Даже маленькие электродвигатели на удивление тяжелые.Это потому, что они набиты туго намотанной медью и тяжелыми магнитами. Это мотор от старой электрической газонокосилки. Вещь медного цвета в сторону перед осью, с прорезями в ней, находится коммутатор, удерживающий двигатель вращение в том же направлении (как описано ниже).

Как электромагнетизм заставляет двигатель двигаться?

Основная идея электродвигателя очень проста: вы помещаете в него электричество с одного конца, а ось (металлический стержень) вращается на другом конце, давая вам возможность управлять машина какая то.Как это работает на практике? Как именно ваш преобразовать электричество в движение? Чтобы найти ответ на этот вопрос, у нас есть вернуться во времени почти на 200 лет.

Предположим, вы берете кусок обычного провода, превращаете его в большую петлю, и положите его между полюсами мощной постоянной подковы магнит. Теперь, если вы подключите два конца провода к батарее, провод будет прыгать кратко. Удивительно, когда видишь это впервые. Это прямо как по волшебству! Но есть совершенно научный объяснение.Когда электрический ток начинает течь по проводу, он создает магнитное поле вокруг него. Если разместить провод возле постоянного магнит, это временное магнитное поле взаимодействует с постоянным поле магнита. Вы знаете, что два магнита расположены рядом друг с другом либо притягивать, либо отталкивать. Таким же образом временный магнетизм вокруг провода притягивает или отталкивает постоянный магнетизм от магнит, и это то, что заставляет провод подпрыгивать.

Правило левой руки Флеминга

Вы можете определить направление, в котором будет прыгать провод, используя удобная мнемоника (вспомогательная память), называемая правилом левой руки Флеминга (иногда называется Motor Rule).

Вытяните большой, указательный и второй пальцы левой руки. рука так, чтобы все три были под прямым углом. Если вы укажете вторым пальцем в направлении Течения (который течет от положительного к отрицательная клемма АКБ), а Первая палец в направление поля (которое течет с севера на южный полюс магнит), ваш thuMb будет покажите направление, в котором провод Движется.

Это ...

  • Первый палец = Поле
  • SeCond палец = Текущий
  • ЧтМб = Движение

Несколько слов о текущем

Если вас смущает то, что я говорю, что ток течет с положительного на отрицательный, это просто историческое соглашение.Такие люди, как Бенджамин Франклин, помогавшие разобраться тайна электричества еще в 18 веке считала, что это поток положительных зарядов, так что она перетекала с положительного на отрицательный. Мы называем эту идею условным током. и до сих пор используют его в таких вещах, как правило левой руки Флеминга. Теперь у нас есть лучшие идеи о том, как электричество работает, мы склонны говорить о токе как о потоке электронов от отрицательного к положительному в направлении , противоположном направлению обычного тока.Когда вы пытаетесь вычислить вращение двигателя или генератора, обязательно помните, что ток означает обычный ток , а не поток электронов.

Как работает электродвигатель - теоретически

Фото: Электрик ремонтирует электродвигатель. на борту авианосца. Блестящий металл, который он использует, может выглядеть как золото, но на самом деле это медь, хороший проводник, который намного дешевле. Фото Джейсона Якобовица любезно предоставлено ВМС США.

Связь между электричеством, магнетизмом и движением изначально была открыл в 1820 году французский физик Андре-Мари Ампер (1775–1867), и это основная наука об электродвигателе. Но если мы хотим превратить это удивительное научное открытие в более практическое немного технологий для питания наших электрических косилок и зубных щеток, мы должны пойти немного дальше. Изобретателями, которые сделали это, были англичане Майкл Фарадей (1791–1867). и Уильям Стерджен (1783–1850) и американец Джозеф Генри (1797–1878).Вот как они пришли к своему гениальному изобретению.

Предположим, мы сгибаем нашу проволоку в квадратную U-образную петлю, так что эффективно два параллельных провода, проходящие через магнитное поле. Один из них отводит электрический ток от нас по проводам, а другой один возвращает ток обратно. Потому что ток течет в Правило левой руки Флеминга говорит нам два провода будут двигаться в противоположных направлениях. Другими словами, когда мы включите электричество, один из проводов двинется вверх и другой будет двигаться вниз.

Если бы катушка с проволокой могла продолжать двигаться вот так, она бы вращалась постоянно - и мы будем на пути к созданию электрического мотор. Но этого не может произойти с нашей нынешней настройкой: провода будут быстро запутаться. Не только это, но если бы катушка могла вращаться далеко достаточно, что-нибудь еще случится. Как только катушка достигла вертикали положение, он перевернется, и электрический ток будет течь через него в противоположном направлении. Теперь силы на каждого сторона катушки перевернется.Вместо непрерывного вращения в в том же направлении, он пойдет обратно в том же направлении, в котором только что пришел! Представьте себе электропоезд с таким двигателем: он будет держать перетасовки назад и вперед на месте, фактически никогда не везде.

Как работает электродвигатель - на практике

Есть два способа решить эту проблему. Один из них - использовать своего рода электрический ток, который периодически меняет направление, что известно как переменный ток (AC). В виде небольших батарейных двигатели, которые мы используем дома, лучшее решение - добавить компонент назвал коммутатором концы катушки.(Не беспокойтесь о бессмысленных технических имя: это немного старомодное слово «коммутация» немного похоже на слово «добираться до работы». Это просто означает изменение взад и вперед в одном и том же путь, который ездит на работу, означает путешествовать туда и обратно.) В своей простейшей форме Коммутатор представляет собой металлическое кольцо, разделенное на две отдельные половины и его задача - реверсировать электрический ток в катушке каждый раз, когда катушка вращается на пол-оборота. Один конец катушки прикреплен к каждая половина коммутатора. Электрический ток от аккумулятора подключается к электрическим клеммам двигателя.Они подают электроэнергию в коммутатор через пару свободных разъемы, называемые щетками, сделали либо из кусочков графита (мягкий уголь, похожий на карандаш "свинец") или тонкие отрезки упругого металла, который (как название предполагает) "задела" коммутатор. С коммутатор на месте, когда электричество течет по цепи, катушка будет постоянно вращаться в одном и том же направлении.

Работа: упрощенная схема частей в электрическом мотор. Анимация: как это работает на практике.Обратите внимание, как коммутатор меняет направление тока каждый раз, когда катушка поворачивается. наполовину. Это означает, что сила на каждой стороне катушки всегда толкая в том же направлении, что позволяет катушке вращаться по часовой стрелке.

Такой простой экспериментальный двигатель, как этот, не способен большая мощность. Мы можем увеличить усилие поворота (или крутящий момент) что двигатель может творить тремя способами: либо у нас может быть больше мощный постоянный магнит, или мы можем увеличить электрический ток протекает через провод, или мы можем сделать катушку так, чтобы в ней было много «витки» (петли) очень тонкой проволоки вместо одного «витка» толстой проволоки.На практике двигатель также имеет постоянный магнит, изогнутый в круглой формы, так что он почти касается катушки с проволокой, которая вращается внутри него. Чем ближе магнит и катушка, тем большее усилие, которое может создать двигатель.

Несмотря на то, что мы описали ряд различных частей, вы можете представить двигатель как имеющий всего два основных компонента:

  • По краю корпуса двигателя находится постоянный магнит (или магниты), который остается статичным, поэтому его называют статором двигателя.
  • Внутри статора находится катушка, установленная на оси, которая вращается с высокой скоростью - и это называется ротором. Ротор также включает в себя коммутатор.

Универсальные двигатели

Такие двигатели постоянного тока

отлично подходят для игрушек с батарейным питанием (таких как модели поездов, радиоуправляемые автомобили или электробритвы), но вы не найдете их во многих бытовых приборах. В небольших приборах (например, кофемолках или электрических блендерах) обычно используются так называемые универсальные двигатели , которые могут питаться от переменного или постоянного тока.В отличие от простого двигателя постоянного тока, универсальный двигатель имеет электромагнит вместо постоянного магнита, и он получает энергию от источника постоянного или переменного тока, который вы питаете:

  • Когда вы запитываете постоянный ток, электромагнит работает как обычный постоянный магнит и создает магнитное поле, которое всегда направлено в одном направлении. Коммутатор меняет направление тока катушки каждый раз, когда катушка переворачивается, как в простом двигателе постоянного тока, поэтому катушка всегда вращается в одном и том же направлении.
  • Однако, когда вы подаете переменный ток, ток, протекающий через электромагнит, и ток, протекающий через катушку , оба, , меняют направление, точно в шаге, поэтому сила на катушке всегда в одном направлении, а двигатель всегда вращается либо по часовой стрелке. или против часовой стрелки.А как насчет коммутатора? Частота тока изменяется намного быстрее, чем вращается двигатель, и, поскольку поле и ток всегда синхронизированы, на самом деле не имеет значения, в каком положении находится коммутатор в любой данный момент.

Анимация: Как работает универсальный двигатель: Электроснабжение питает как магнитное поле, так и вращающуюся катушку. С источником постоянного тока универсальный двигатель работает так же, как и обычный двигатель постоянного тока, как указано выше. При питании от сети переменного тока и магнитное поле, и ток катушки меняют направление каждый раз, когда ток питания меняется на противоположное.Это означает, что сила на катушке всегда направлена ​​в одну сторону.

Фото: Внутри типичного универсального двигателя: основные части внутри среднего двигателя от кофемолки, которая может работать от постоянного или переменного тока. Серый электромагнит по краю - это статор (статическая часть), и он питается от катушек оранжевого цвета. Обратите внимание на прорези в коллекторе и прижимающиеся к нему угольные щетки, которые обеспечивают питание ротора (вращающейся части). Асинхронные двигатели в таких вещах, как электрические железнодорожные поезда, во много раз больше и мощнее, чем эти, и всегда работают с использованием переменного тока высокого напряжения (AC) вместо постоянного тока низкого напряжения (DC) или бытового переменного тока умеренного низкого напряжения. который приводит в действие универсальные двигатели.

Электродвигатели прочие

В простых двигателях постоянного тока и универсальных двигателях ротор вращается внутри статора. Ротор представляет собой катушку, подключенную к источнику электроэнергии, а статор - это постоянный магнит или электромагнит. Большие двигатели переменного тока (используемые в таких вещах, как заводские машины) работают немного иначе: они пропускают переменный ток через противоположные пары магнитов, чтобы создать вращающееся магнитное поле, которое «индуцирует» (создает) магнитное поле в роторе двигателя, вызывая это вращаться.Подробнее об этом вы можете прочитать в нашей статье об асинхронных двигателях переменного тока. Если вы возьмете один из этих асинхронных двигателей и «развернете» его так, чтобы статор фактически превратился в длинную непрерывную дорожку, ротор может катиться по нему по прямой. Эта гениальная конструкция известна как линейный двигатель, и вы найдете ее в таких вещах, как заводские машины и плавучие железные дороги «маглев» (магнитная левитация).

Еще одна интересная конструкция - бесщеточный двигатель постоянного тока (BLDC). Статор и ротор эффективно меняются местами, при этом несколько железных катушек статичны в центре и постоянный магнит вращается вокруг них, а коммутатор и щетки заменяются электронной схемой.Вы можете прочитать больше в нашей основной статье о мотор-редукторах. Шаговые двигатели, которые вращаются на точно контролируемые углы, представляют собой разновидность бесщеточных двигателей постоянного тока.

.

Love Lime, но хотите собственный электросамокат? Вот ваши лучшие варианты

Акции для электрических скутеров

- это здорово, и люди по большинству счетов любят их. При цене всего 1 доллар в начале и 0,15 доллара в минуту после этого они являются доступным способом для многих людей испытать поездку на своем первом личном электромобиле.

Однако, когда люди начинают использовать их в качестве обычного вида транспорта, стоимость может быстро увеличиться до стоимости покупки эквивалентного электросамоката. Это привело к резкому увеличению продаж потребительских электросамокатов за последний год.Вот краткое изложение лучших и самых доступных электросамокатов на рынке.

Электросамокат Gotrax GXL

Gotrax GXL стал одним из самых популярных электросамокатов.

GXL развивает максимальную скорость 15,5 миль в час (25 км / ч) и дальность полета 12,5 миль (20 км). Его батарея на 36 В заряжается примерно за 4 часа.

Самокат имеет 8,5-дюймовые шины с воздушным наполнением, которые помогают поглощать некоторые удары дороги. Грузоподъемность GXL составляет 220 фунтов (100 кг).

Электроскутер Gotrax GXL оснащен двигателем мощностью 250 Вт с двумя скоростями.Он также имеет цифровой спидометр и счетчик заряда батареи, что является приятной функцией, которой нет на многих скутерах.

Хотя Gotrax GXL обычно стоит 499 долларов, в настоящее время он продается на Amazon всего за 399 долларов. На самом деле это отличная сделка для этого надежного самоката.

Электросамокат Xiaomi M365

Xiaomi M365 не был первым электросамокатом, но именно он помог развить повальное увлечение электросамокатами.

Если вы недавно ездили на скутерах компании Bird, Lyft, Goat, Spin или многих других электросамокатов, вы, вероятно, ездили на Xiaomi M365 с новым брендом.

Это первоклассный самокат, который мы подробно рассмотрели ранее в этом году.

Подводя итог, можно сказать, что это электросамокат с запасом хода 15,5 миль в час (25 км / ч) и 18,6 миль (30 км) и весом 27 фунтов (12,2 кг). В отличие от некоторых других скутеров, он имеет механический задний дисковый тормоз в дополнение к переднему рекуперативному торможению.

Раньше Xiaomi M365 стоила 499 долларов. Однако после того, как продажи резко пошли вверх и у компании возникли проблемы с хранением его на складе в США, он, наконец, вернулся по более высокой цене в 599 долларов.Это небольшой урок для вас.

Электросамокат Zoom Stryder

Zoom Stryder имеет немного более высокую максимальную скорость, чем большинство других электросамокатов, развивая скорость 18,5 миль в час (30 км / ч). Диапазон довольно стандартный - 15-18 миль (25-30 км).

Изготовленный сингапурской компанией, Zoom Stryder - очень удобный скутер для езды. Он имеет как переднюю, так и заднюю подвеску, что делает плавность хода и компенсирует использование цельнорезиновых шин.

ЖК-дисплей показывает срок службы батареи, скорость и расстояние.Самокат включает в себя передние и задние фонари, а задний фонарь загорается еще ярче, когда задействованы тормоза.

Торможение осуществляется рекуперативными тормозами спереди с использованием ступичного двигателя мощностью 500 Вт и ножного чистящего тормоза над задним колесом.

Мы подробно рассмотрели Zoom Stryder здесь и определенно можем порекомендовать этот скутер.

Zoom Stryder стоит 799 долларов и включает бесплатную доставку в США и 30-дневную гарантию возврата денег.

Электросамокат Swagtron Swagger 5

Swagtron - компания, известная своими небольшими, недорогими, но удивительно качественными личными электромобилями. В прошлом мы рассмотрели несколько их электронных велосипедов, в том числе их EB-1 за 449 долларов и EB-5 за 489 долларов (мой личный фаворит).

Их электросамокат Swagtron Swagger 5 очень похож на Xiaomi M365, представленный выше, но стоит всего 2/3 цены.

Swagger 5 оснащен двигателем с передней втулкой мощностью 250 Вт, который может развивать скорость 18 миль в час (29 км / ч).Тем не менее, диапазон чуть более ограничен - 11 миль (17,7 км).

Самокат весит 27,5 фунтов (12,4 кг) и может выдерживать до 340 фунтов (154 кг) веса.

Зарядка занимает около 3,5 часов.

Электроскутер Swagtron Swagger 5 - один из самых доступных по цене всего 399 долларов.

Электросамокат Razor E-Prime

Вы, наверное, помните Razor как того, кто начал повальное увлечение самокатами почти два десятилетия назад. Что ж, компания никуда не делась, и у нее действительно есть собственная линейка электросамокатов.Razor даже участвовал в игре по совместному использованию электросамокатов с их собственным парком поездок на электрических скутерах.

Электросамокат E-Prime от

Razor - это меньшая по размеру модель, чем большинство в этом списке, но все же может развивать скорость до 15 миль в час (25 км / ч).

Торможение осуществляется как рекуперативным торможением с помощью двигателя передней ступицы, так и задним чистящим тормозом.

Razor утверждает, что батареи на 36 В должно хватить на 30 минут непрерывного использования.

При 21,5 фунта (9.8 кг), E-Prime - самый легкий скутер в этом списке.

У нас скоро будет наш собственный обзор самоката E-Prime, но я уже могу сказать, что он определенно предлагает хорошую отдачу за ваши деньги. Самокат E-Prime доступен за 379 долларов, что делает его одним из самых доступных вариантов.

Электросамокат NANROBOT D4 + мощностью 2000 Вт

Электросамокат NANROBOT D4 + не для слабонервных. Этот электросамокат может развивать скорость до 40 миль в час (64 км / ч) благодаря двум двигателям мощностью 1000 Вт.

И это не только быстро, но и далеко. NANROBOT D4 + рассчитан на дальность действия 45 миль (72 км) благодаря аккумуляторной батарее 52 В и 23 Ач (1,2 кВтч). Это вдвое больше, чем у средней батареи электрического велосипеда!

Самокат оснащен передними и задними дисковыми тормозами и рекуперативным торможением, что очень важно на таких высоких скоростях. Двойная подвеска также должна помочь вам не упасть при ударе.

Не могу сказать, что этот скутер безопасен. На самом деле, я сразу скажу, что этот скутер, вероятно, опасен.Но эй, я не твоя мама. Если вы хотите что-то безумное, например, самокат со скоростью 40 миль в час, вам придется выложить за него более 1289 долларов.

Вот и все. Если вы ищете электросамокат для поездок по городу, вам будет трудно не насладиться им из этого списка.

Что вы думаете об электросамокатах? Дайте нам знать в комментариях ниже.

FTC: Мы используем автоматические партнерские ссылки для получения дохода. Подробнее.


Подпишитесь на Electrek на YouTube, чтобы получать эксклюзивные видео и подписываться на подкаст.

.

Каннондейл

Найдите ближайших дилеров DE / EN Каннондейл

Навигация *

      Поиск*

      Поиск*
        • © 2020
        Прочтите Политику использования файлов cookie Близко* .

        Отправить ответ

        avatar
          Подписаться
        Уведомление о
