Удельное электрическое сопротивление обычных электроизоляционных материалов при 20 ° C.

Ом*м. Таблица.

ГОСТы, СНиПы

Карта сайта TehTab.ru

Поиск по сайту TehTab.ru

Навигация по справочнику TehTab.ru:  главная страница / / Техническая информация/ / Физический справочник/ / Электрические и магнитные величины/ / Электрическое сопротивление и проводимость. / / Удельное электрическое сопротивление обычных электроизоляционных материалов при 20 ° C. Ом*м. Таблица.

Удельное электрическое сопротивление обычных электроизоляционных материалов при 20 ° C. Таблица.

Удельное электрическое сопротивление обычных электроизоляционных материалов при 20 ° C.

Материал

Удельное электрическое

сопротивление, Ом*м

Битум

1013-1014
Воск пчелиный

1011-1012
Гетинакс

108-109
Сухая древесина (дерево)

106-107
Канифоль

1012-1013
Капрон

1010-1011
Лавсан

1014-1016
Мрамор

105-109
Парафин

1014-1016
Полистирол

1013-1015
Полиэтилен

1013-1015
Резина электроизоляционная

1013
Слюда

1013-1016
Стекло

106-1015
Текстолит

108-109
Фарфор электротехнический

7*1010-4*1011
Фибра

1011
Фторопласт-4 (Ф-4, PTFE)

1016-1017
Церазин

1013
Шифер

104-106
Эбонит

(2,6-8,4)*1018
Эскапон

1013-1015
Эпоксидные смолы

1011-1013

Дополнительная информация от TehTab.

ru:


Нашли ошибку? Есть дополнения? Напишите нам об этом, указав ссылку на страницу.

TehTab.ru

Реклама, сотрудничество: [email protected]

 Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Все риски за использование информаци с сайта посетители берут на себя. Проект TehTab.ru является некоммерческим, не поддерживается никакими политическими партиями и иностранными организациями.

Материалы высокой электропроводности



К материалам высокой электропроводности предъявляются следующие требования:

· высокая электропроводность;

· высокая механическая прочность;

· технологичность – т. е. способность к сварке, пайке, пластичность;

· коррозионная стойкость;

· низкая стоимость.

Высокой электропроводностью обладают чистые непереходные металлы с ГЦК решеткой (Ag, Cu, Al, Au).

Высокой механической прочностью будут обладать металлы с низкой энергией дефекта упаковки или сплавы металлов. Однако в случае образования твердого раствора помимо роста прочности увеличивается и удельное электросопротивление. Поэтому для материалов высокой электропроводности используют лишь такое легирование, когда компоненты не растворяются друг в друге. Так, например, алюминий легируют магнием и кремнием, которые образуют интерметаллидное соединение, или легируют плохо растворяющимся в алюминии марганцем.

Что касается технологичности, то у всех металлов с ГЦК решеткой высокая пластичность, следовательно, из них легко получаются изделия методами обработки давлением. Поэтому проблема технологичности сводится к легкости пайки и сварки.

Рассмотрим свойства наиболее часто применяемых материалов высокой электропроводности (табл. 3.1).



Серебро

Наибольшую электропроводность из всех металлов имеет серебро. При комнатной температуре его удельное электрическое сопротивление составляет 0,0150 мкОмґм. Серебро пластично — относительное удлинение при растяжении порядка 50%. Кроме того, серебро обладает высокой теплоемкостью и теплопроводностью и высокой коррозионной стойкостью. У серебра высокая плотность — 10,49 г/см3, что в сочетании с плотноупакованной ГЦК решеткой свидетельствует о малом радиусе иона. Поэтому серебро активно диффундирует в керамику, что позволяет создавать прочные покрытия керамики серебром (керамические конденсаторы).

К недостаткам серебра как проводникового материала относятся его стоимость, а также взаимодействие серебра с серой с образованием Ag2S. Сульфид серебра относится к вырожденным полупроводникам. С одной стороны, образование сульфида серебра повышает электрическое сопротивление поверхностных слоев, что недопустимо в высокочастотной технике. С другой стороны, в определенных условиях кристаллы сульфида серебра растут в виде тонких усов и в ходе роста могут замыкать участки электрической цепи. Поэтому не рекомендуется применять серебро по соседству с эбонитом, резиной и другими материалами, содержащими серу.





Материалы высокой электропроводности Таблица 3.1

Металл r, г/см3 tпл , оС Rуд, нОм´м s, МПа d, %
Серебро 10,5
Медь 8,94
Алюминий 2,7
Железо 7,86
Никель 8,9
Золото 19,3
Свинец 11,4

Медь

Медь обладает достаточно малым удельным электросопротивлением (0,0168 мкОмґм), пластична и обладает высокой прочностью. Хотя медь относится к той же подгруппе, что и серебро и золото, но она более активна и образует соединения с О2, СО2, Н2О. Поэтому при пайке и сварке меди приходится использовать флюсы – вещества, удаляющие с поверхности материала оксиды. Важно отметить, что химические соединения меди нестойки и удаляются простейшим флюсом – раствором канифоли в спирте или ацетоне. Поэтому медь достаточно технологична.

Наибольшее распространение получила медь марок М1 (99,90% Cu) и М0 (99,95% Cu). Основной примесью в меди является кислород, присутствующий в виде закиси меди. В электровакуумной технике применяют бескислородную медь.

Алюминий

Удельное сопротивление алюминия в 1,6 раз выше удельного сопротивления меди, но алюминий в 3,5 раза легче меди. Благодаря этому при одинаковом сопротивлении и одинаковой длине алюминиевые провода в два раза легче медных, несмотря на большее поперечное сечение. К тому же алюминий дешевле меди. Указанные обстоятельства привели к широкому применению алюминия в электротехнике.

Недостатком алюминия является низкая механическая прочность. Отожженный алюминий в три раза менее прочен на разрыв, чем отожженная медь. Для повышения прочности алюминий легируют элементами, плохо растворяющимися в основном металле или образующими интерметаллидные соединения. Так, при легировании алюминия магнием и кремнием в алюминиевой матрице образуются частицы силицида магния, затрудняющие движение дислокаций. При таком легировании решетка алюминия остается неискаженной и электропроводность алюминия практически не изменяется.

Характерной особенностью алюминия является наличие на его поверхности химически стабильной пленки Al2O3. Окисная пленка затрудняет пайку алюминия.


Дата добавления: 2016-11-04; просмотров: 3934; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Таблица/диаграмма удельного сопротивления для обычных материалов

Таблица удельного электрического сопротивления материалов, которые могут использоваться в электрических и электронных компонентах, включая удельное сопротивление меди, удельное сопротивление латуни и удельное сопротивление алюминия.

Учебное пособие по сопротивлению Включает:
Что такое сопротивление Закон Ома Омические и неомические проводники Сопротивление лампы накаливания Удельное сопротивление Таблица удельных сопротивлений для обычных материалов Температурный коэффициент сопротивления Коэффициент сопротивления по напряжению, VCR Электрическая проводимость Последовательные и параллельные резисторы Таблица параллельных резисторов

Приведенная ниже таблица удельного электрического сопротивления содержит значения удельного сопротивления многих веществ, широко используемых в электронике. В частности, сюда входит удельное сопротивление меди, удельное сопротивление алюминия, золота и серебра.

Удельное электрическое сопротивление особенно важно, поскольку оно определяет его электрические характеристики и, следовательно, пригодность его для использования во многих электрических компонентах.

Например, видно, что удельное сопротивление меди, удельное сопротивление алюминия, серебра и золота наряду с другими характеристиками определяют, где используются эти металлы.

Для сравнения способности различных материалов проводить электрический ток используются значения удельного сопротивления.

Что означают цифры удельного сопротивления

Чтобы иметь возможность сравнивать удельное сопротивление различных материалов, от таких предметов, как медь и серебро, до других металлов и веществ, включая висмут, латунь и даже полупроводники, необходимо использовать стандартное измерение.

Определение удельного сопротивления гласит, что удельное сопротивление вещества есть сопротивление куба этого вещества, имеющего ребра единичной длины, при том понимании, что ток течет нормально к противоположным граням и распределяется по ним равномерно.

Удельное сопротивление обычно измеряется в Ом-метрах. Это означает, что удельное сопротивление измеряется для куба материала размером метр в каждом направлении.

Таблица удельного сопротивления для обычных материалов

В таблице ниже приведены значения удельного сопротивления различных материалов, в частности металлов, используемых в качестве электрических проводников, изоляторов и т. д.

Значения удельного сопротивления даны для материалов, включая медь, серебро, золото, алюминий, латунь и т.п.


Таблица удельного электрического сопротивления обычных материалов

Материал Удельное электрическое сопротивление при 20°C
Ом-метры
Алюминий 2,8 x 10 -8
Сурьма 3,9 x 10 -7
Висмут 1,3 х 10 -6
Латунь ~0,6 — 0,9 x 10 -7
Кадмий 6 х 10 -8
Кобальт 5,6 х 10 -8
Медь 1,7 x 10 -8
Золото 2,4 х 10 -8
Углерод (графит) 1 х 10 -5
Германий 4,6 х 10 -1
Железо 1,0 x 10 -7
Свинец 1,9 x 10 -7
Манганин 4,2 х 10 -7
Нихром 1,1 x 10 -6
Никель 7 х 10 -8
Палладий 1,0 x 10 -7
Платина 0,98 х 10 -7
Кварц 7 х 10 17
Кремний 6,4 x 10 2
Серебро 1,6 x 10 -8
Тантал 1,3 x 10 -7
Олово 1,1 x 10 -7
Вольфрам 4,9 х 10 -8
Цинк 5,5 х 10 -8

Удельное сопротивление материалов – какое лучше

Можно видеть, что удельное сопротивление меди и удельное сопротивление латуни как низкое, так и с учетом их стоимости по сравнению с серебром и золотом, они становятся экономичными материалами для использования во многих проводах.

Удельное сопротивление меди и простота ее использования означают, что она также используется почти исключительно для изготовления проводников на печатных платах.

Иногда используется алюминий

и особенно медь из-за их низкого удельного сопротивления. Большинство проводов, используемых в наши дни для межсоединений, изготовлены из меди, поскольку она обеспечивает низкий уровень удельного сопротивления по приемлемой цене.

Удельное сопротивление золота также важно, потому что золото используется в некоторых критических областях, несмотря на его стоимость. Часто золотое покрытие встречается на высококачественных слаботочных разъемах, где оно обеспечивает наименьшее контактное сопротивление.

Позолота очень тонкая, но даже при этом она способна обеспечить требуемые характеристики разъемов. Кроме того, поскольку он не окисляется, как многие другие металлы, это также является значительным дополнительным преимуществом.

Серебро

имеет очень низкий уровень удельного сопротивления, но оно не так широко используется из-за своей стоимости и из-за того, что оно тускнеет, что может привести к более высокому контактному сопротивлению. Оксид может действовать как выпрямитель при некоторых обстоятельствах, что может вызвать некоторые неприятные проблемы в радиочастотных цепях, создавая так называемые продукты пассивной интермодуляции.

Однако он использовался в некоторых катушках для радиопередатчиков, где низкое удельное электрическое сопротивление серебра уменьшало потери.

Когда серебро использовалось в этом приложении, оно обычно наносилось только на существующий медный провод — скин-эффект, влияющий на высокочастотные сигналы, означал, что только поверхность провода использовалась для проведения высокочастотных электрических токов. Благодаря покрытию проволоки серебром это значительно снизило затраты по сравнению с цельной серебряной проволокой без какого-либо существенного влияния на производительность.

Другие материалы в таблице удельного электрического сопротивления могут не иметь таких очевидных применений. Тантал указан в таблице, потому что он используется в конденсаторах — никель и палладий используются в концевых соединениях для многих компонентов поверхностного монтажа, таких как конденсаторы.

Кварц

находит свое основное применение в качестве пьезоэлектрического резонансного элемента. Кристаллы кварца используются в качестве элементов, определяющих частоту, во многих генераторах, где их высокое значение добротности позволяет создавать схемы с очень стабильной частотой.

Они также используются в высокопроизводительных фильтрах. Кварц имеет очень высокий уровень удельного сопротивления и не является хорошим проводником электричества, будучи классифицированным как изолятор.

Классификация удельного сопротивления проводников, изоляторов, полупроводников

Существует три широких классификации материалов с точки зрения их удельного сопротивления: проводники, полупроводники и изоляторы.


Сравнение удельного сопротивления проводников, полупроводников и изоляторов

Материал Типовой диапазон сопротивления (Ом·м)
Проводники 10 -2 — 10 -8
Полупроводники 10 -6 — 10 6
Изоляторы 10 11 — 10 19

Эти цифры являются ориентировочными. Цифры для полупроводников будут сильно зависеть от уровня легирования.

Удельное электрическое сопротивление материалов является ключевым электрическим параметром. Он определяет, можно ли эффективно использовать материалы во многих электрических и электронных приложениях. Это ключевой параметр, который используется для определения правильных материалов, которые будут использоваться в электрических и электронных изделиях.

Дополнительные основные понятия и руководства по электронике:
Напряжение Текущий Сила Сопротивление Емкость Индуктивность Трансформеры Децибел, дБ Законы Кирхгофа Q, добротность РЧ-шум Сигналы
    Вернуться в меню основных понятий электроники . . . Таблица тепловых электрических свойств

Железо согласно BS2789

Служба членства

Связанные ресурсы: материалы

Таблица тепловых электрических свойств Железо согласно BS2789

База данных инженерных материалов

В этой таблице определены тепловые и электрические свойства марок ковкого чугуна, соответствующих британской спецификации BS2789.

Марка

Теплопроводность,
100°С (212°F)

Вт/м·К
(БТЕ/фут·°F)
при 500 °C (930 °F)

Удельная теплоемкость,
20-700 °С
(68-1290 °F)

Коэффициент
термальный
расширение на
20-400 °С
(68-750 °F), 10 -6 /К

Удельное электрическое сопротивление,
мкОм/м

Дж/кг·К

БТЕ/фунт · °F

Ферритные марки

350/22;
350/22L40

36,5 (21,1)

35,8 (20,7)

603

0,144

12,5

0,500

400/18;
400/18L20

36,5 (21,1)

35,8 (20,7)

603

0,144

12,5

0,500

420/12

36,5 (21,1)

35,8 (20,7)

603

0,144

12,5

0,500

Промежуточные классы

450/10

36,5 (21,1)

35,8 (20,7)

603

0,144

12,5

0,500

500/7

36,5 (21,1)

34,9 (20,2)

603

0,144

12,5

0,510

600/3

32,8 (18,9)

32,2 (18,6)

603

0,144

12,5

0,530

Перлитный литой и нормализованный сплав

700/2

31,4 (18,2)

30,8 (17,8)

603

0,144

12,5

0,540

800/2

31,4 (18,2)

30,8 (17,8)

603

0,144

12,5

0,540

900/2

31,4 (18,2)

30,8 (17,8)

603

0,144

12,5

0,540

Закаленные и отпущенные сплавы

700/2

33,5 (19,4)

32,9 (19,0)

603

0,144

12,5

0,540

800/2

33,5 (19,4)

32,9 (19,0)

603

0,144

12,5

0,540

Связанный:

  • Таблица свойств стальных профилей Узкая двутавровая балка BS 4-1 | ЕН 1993-1-1
    • Таблица свойств стального профиля
  • Широкая двутавровая балка BS 4-1 | ЕН 1993-1-1
  • Свойства углового сечения конструкционной стали, неравнополочный профиль BSI BS EN 10056
  • Свойства углового сечения конструкционной стали, равнополочный BSI BS EN 10056
  • Свойства универсального фланцевого сечения двутавровой балки из конструкционной стали BS 4-1: 2005
  • Свойства универсального фланцевого сечения двутавровой балки из конструкционной стали BS4: Часть 1: 1993

Электрическая проводимость элементов периодической таблицы

Цели обучения

В этой статье автор объяснил электропроводность элементов периодической таблицы и тенденции проводимости периодической таблицы . После прочтения этой статьи вы изучите следующие темы.

  • Периодическая таблица электропроводности
  • Периодическая таблица тенденций электропроводности
  • Периодическая таблица электричества

Что такое электропроводность?

Содержание

Электропроводность – это способность вещества проводить электрический ток благодаря наличию свободных электронов без изменения состава вещества.

Определение электропроводности

Электропроводность металлов

Обычно, когда мы говорим об электропроводности, первыми на ум приходят металлы. Металлы считаются хорошими проводниками электричества из-за наличия в них свободных электронов.

Однако существуют некоторые элементы, отличные от металлов, обладающие электропроводностью. Ниже приведены детали элементов, которые могут проводить электричество.

Читайте также

Как найти электропроводность элементов?

Что такое электрохимия

Причина электропроводности в периодической таблице

Существует тесная связь между свободными электронами и электропроводностью. Свойство электропроводности в основном связано с наличием относительно большого количества электронов на самой внешней оболочке элементов. Более того, эти электроны должны чувствовать себя легко для движения в своей решетке.

Периодическая таблица тренда электропроводности
  • Элементы групп I-A и II-A уменьшают свою электропроводность сверху вниз в группе.
  • Элементы группы I-B, т. е. Cu, Ag, Au, называются чеканными металлами. Они имеют более высокие значения электропроводности,
  • Элементы группы VI-A и VII-A, т. е. члены семейства кислорода и галогена, демонстрируют очень низкую электрическую проводимость. проводимость.
Тенденции электропроводности в периодической таблице

Электропроводность переходных элементов

Элементы ряда переходных металлов демонстрируют резкие изменения электропроводности.

Однако, когда мы идем слева направо в периодической таблице, это указывает на интересную корреляцию. Это находится между электрической проводимостью переходных элементов и способностью валентного электрона образовывать ковалентные связи внутри элементов.

Причины высокой электропроводности группы I-A, II-A и III-A

Атомы этих элементов содержат ряд свободных валентных электронов. Следовательно, они обладают способностью перемещаться в кристаллической структуре. Они не могут обеспечить электронную конфигурацию с закрытой оболочкой даже при взаимном совместном использовании. По этой причине они показывают электропроводность.

Причины низкой проводимости элементов группы V-A, VI-A и VII-A

В этих элементах движение валентных электронов обычно ограничено, так как они спариваются для достижения конфигурации с близкой оболочкой. Они образуют ковалентные молекулы. Величина электропроводности этих элементов очень низкая.

 Электропроводность элементов группы IV-A

 Элементы группы IV-A, т.е. C, Si, Ge, Sn, Pb, имеют промежуточный характер в отношении электропроводности.

  • Углерод в форме алмаза не является проводником, потому что все его валентные электроны связаны тетраэдрически и не могут свободно двигаться.
  • Углерод в виде графита проявляет свойство электропроводности. В любом случае он демонстрирует анизотропное поведение. Электрический ток может проходить параллельно листам. На самом деле свободно удерживаемые электроны доступны параллельно листам для электропроводности.
  • Низкие элементы группы IV-A, такие как Sn и Pb, также плохо проводят электричество. Их электропроводность очень близка к элементам группы I-A.

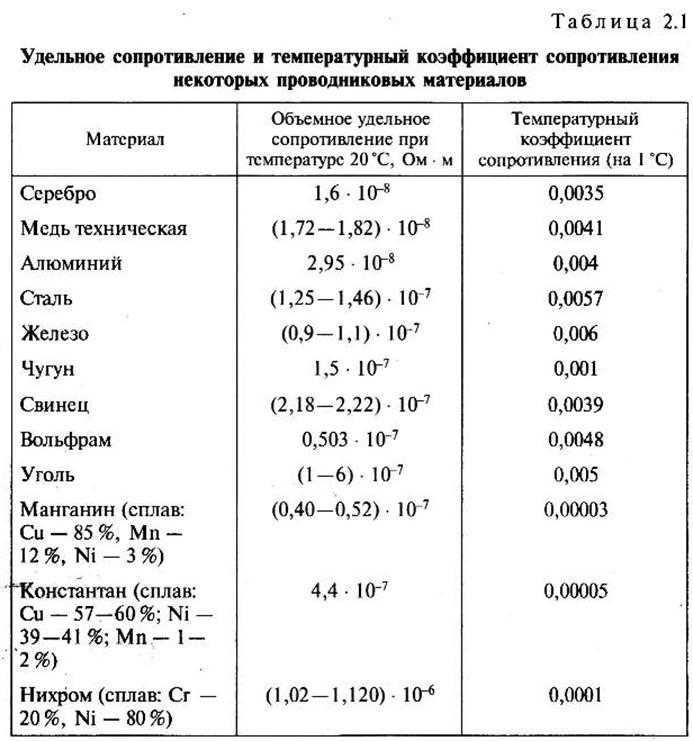

Значения электропроводности элементов периодической таблицы Значения электропроводности элементов периодической таблицы

Часто задаваемые вопросы

Какие элементы являются проводящими?

Проводящие элементы — это элементы, способные проводить электрический ток.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
