Электропривод вг: Электропривод ВГ

Электропривод ВГ

Электропривод ВГ от компании Электроприбор – это устройство, защищенное от взрыва, что позволяет устанавливать его в любых местах, даже в самых взрывоопасных. Он предназначается для того, чтобы управлять задвижками, с помощью которых открывается и закрывается трубопровод. Такой электропривод для запорной трубопроводной арматуры имеет соответственную маркировку IExdIIBT4 или 2ExdeIICT4 и должно применяться на производстве согласно утвержденным правилам.

Состав и характеристики электропривода ВГ

В комплект электропривода ВГ входит:
• двигатель, работающий от электросети;
• редуктор;
• муфта;
• переключатели;
• приспособление, с помощью которого производится действие вручную;
• выходной вал с приспособлениями, что помогают, для присоединить устройство к крышкам, что служат запором;
• корпуса.

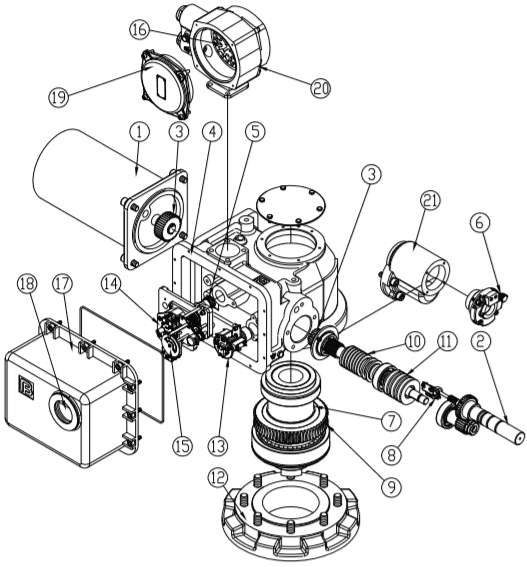

Схема и основные размеры электропривода ВГ

dd

О качестве устройства говорят следующие характеристики:

• электроприводы ВГ выполняют свою работу с помощью управления самим устройством;
• прикрепить его можно любым способом;
• они приспособлены для работы, которая повторяется через небольшой промежуток времени;
• функционирует электропривод с помощью трехфазного переменного тока, напряжение которого 380 В и частотой в 50 Гц;
• по желанию заказчика в комплект устройства входят двигатели, что работают от переменного тока в 220 В или 260 В, частота которого 50 Гц и 60 Гц соответственно.

Основные функции электропривода ВГ

Электропривод Г типа марки ВГ от производителя ООО ЭлектроПрибор выполняет следующие функции:

• открывает и закрывает проточную часть трубопровода;
• останавливает движимый орган арматуры, в каком бы то ни было положении;
• останавливает двигатель, если достигнуто положения «открыто» или «закрыто»;
• останавливает двигатель во время аварийной ситуации;
• обеспечивает предупреждение, что появляется на экране в то время, когда открывается или закрывается трубопровод;
• по потребности самостоятельно переключается из режима переключения силами оператора в управление автоматом;
• блокирует работу других устройств;
• регулирует работу крутящейся части;
• на расстоянии управляет закрывающими деталями трубопровода с места, где перебывает оператор.

Чтобы купить электроприводы ВГ достаточно посетить сайт производителя ООО ЭлектроПрибор и оформить заказ любым удобным для Вас способом.

Каталог электроприводов ВГ

Более детальную информацию о электроприводах ВГ серии вы найдете в нашем каталоге в PDF формате.

скачать каталог

Типы и тех. характеристики электроприводов ВГ

Для того чтобы сделать заказ на Электропривод ВГ обратитесь к нашим менеджерам любым удобным для вас способом. Наше производство находится в Туле, поэтому мы гарантируем быструю поставку оборудования.

Электропривод ВГ , Эл.привод ВГ — в Санкт-Петербурге

Главная Каталог Трубопроводная арматура Электроприводы, редукторы Электропривод ВГ

^*Предложение не является публичной офертой

Электропривод ВГ – это электропривод взрывозащищенного исполнения. Окружающая среда, в которой целесообразно использование рассматриваемого вида электрических приводов: воздух; смеси газов/паров категорий IIA, IIB, IIС; смеси газов паров групп Т1, Т2, Т3, Т4 в соответствии с нормами ГОСТ. Предназначается для того, чтобы управлять задвижками, с помощью которых открывается и закрывается трубопровод. Такой электропривод для запорной трубопроводной арматуры имеет соответственную маркировку IExdIIBT4 или 2ExdeIICT4 и должен применяться на производстве согласно утвержденным правилам.

Характеристики

Артикул

Эл.привод ВГ

Крут. момент в Н-м на вых. валу

600-1400, 1000-2500

Число оборотов вых.вала

1..6, 6..36, 36..200, 4..24, 24..144, 144..800

Частота вращ. вых. вала, об/мин

5, 20, 40

Мощность эл.двиг., кВт

1,5; 4,0; 7,5

Масса, кг

210

Тип электропривода	Обозначение	Диапазон крутящего момента в Н-м на выходном валу	Частота вращения выходного вала, об/мин	Число оборотов выходного вала электропривода, для закрывания (открывания) арматуры		Мощность эл/дв привода, кВт	Масса, кг
				min	max
ВГ-01	Б099. 103-01М	1000-2500	20	1	6	5.5	210
ВГ-02	Б099.103-02М	1000-2500	20	6	36	5.5	210
ВГ-03	Б099.103-03М	1000-2500	20	36	200	5.5	210
ВГ-04	Б099.103-04М	1000-2500	40	1	6	7.5	252
ВГ-05	Б099.103-05М	1000-2500	40	6	36	7.5	252
ВГ-06	Б099. 103-06М	1000-2500	40	36	200	7.5	252
ВГ-07	Б099.103-07М	1000-2500	40	4	24	7.5	252
ВГ-08	Б099.103-08М	1000-2500	40	24	144	7.5	252
ВГ-09	Б099.103-09М	1000-2500	40	144	800	7.5	252
ВГ-10	Б099.103-10М	1000-2500	5	1	6	1.5	165
ВГ-11	Б099. 103-11М	1000-2500	5	6	36	1.5	165
ВГ-12	Б099.103-12М	1000-2500	5	36	200	1.5	165
ВГ-13	Б099.103-13М	600-1400	40	4	24	4.0	192
ВГ-14	Б099.103-14М	600-1400	40	24	144	4.0	192
ВГ-15	Б099.103-15М	600-1400	40	144	800	4.0	192
ВГ-16	Б099. 103-16М	1000-2500	40	18	100	7.5	252
ВГ-17	Б099.103-17М	1000-2500	20	1	9	5.5	210
ВГ-18	Б099.103-18М	1000-2500	40	1	9	7.5	252
ВГ-19	Б099.103-19М	1000-2500	5	1	9	1.5	165
ВГ-20	Б099.103-20М	600-1400	40	1	9	4.0	192
ВГ-21	Б099. 103-21М	1000-2500	20	18	100	5.5	210
ВГ-22	Б099.103-22М	600-1400	40	72	400	4.0	192
ВГ-23	Б099.103-23М	1000-2500	20	6	200	5.5	210
ВГ-24	Б099.103-24М	1000-2500	40	6	200	7.5	252
ВГ-25	Б099.103-25М	1000-2500	5	6	200	1.5	165
ВГ-26	Б099. 103-26М	600-1400	40	6	200	4.0	192



Основные функции электроприводов типа ВГ

• открывает и закрывает проточную часть трубопровода;
• останавливает движимый орган арматуры, в каком бы то ни было положении;
• останавливает двигатель, если достигнуто положения «открыто» или «закрыто»;
• останавливает двигатель во время аварийной ситуации;
• обеспечивает предупреждение, что появляется на экране в то время, когда открывается или закрывается трубопровод;
• по потребности самостоятельно переключается из режима переключения силами оператора в управление автоматом;
• блокирует работу других устройств;
• регулирует работу крутящейся части;
• на расстоянии управляет закрывающими деталями трубопровода с места, где перебывает оператор.

Состав электропривода ВГ

• двигатель, работающий от электросети;
• редуктор;
• муфта;
• переключатели;
• приспособление, с помощью которого производится действие вручную;
• выходной вал с приспособлениями.
• корпус.

Оформите заказ на Электропривод ВГ в удобной для Вас форме:

• разместите заказ через корзину сайта;
• заполните форму обратной связи;
• свяжитесь с нашими менеджерами по тел. (812) 436-48-79, 436-48-81, 436-48-93;
• отправьте заявку на электронный адрес [email protected].

Пять причин заказать Электропривод ВГ в нашей компании:

• Помощь в подборе оборудования. Техническое консультирование.
• Наличие на складе. Минимальные сроки поставки.
• Предоставление скидок оптовым заказчикам.
• Организованная работа склада. Отгрузка без ожидания и очередей.
• Доставка по России. Бесплатная доставка до транспортной компании.
