Электропривод томприн: С ЭЛЕКТРОМЕХАНИЧЕСКОЙ СИСТЕМОЙ УПРАВЛЕНИЯ М4

С ЭЛЕКТРОМЕХАНИЧЕСКОЙ СИСТЕМОЙ УПРАВЛЕНИЯ М4

БЛОК УПРАВЛЕНИЯ M4

Маркировка взрывозащиты 11Ex d IIС Т4 Gb
Выполнен на базе электромеханической функциональной системы.

БЛОК М4 В СОСТАВЕ


ЭЛЕКТРОПРИВОДА
ОБЕСПЕЧИВАЕТ ВЫПОЛНЕНИЕ
СЛЕДУЮЩИХ ФУНКЦИЙ
  • Указание положения выходного звена электропривода на местном указателе положения
  • Закрытие, открытие проходного сечения
    арматуры и остановку запорного органа арматуры в любом промежуточном положении по команде оператора со встроенного поста управления

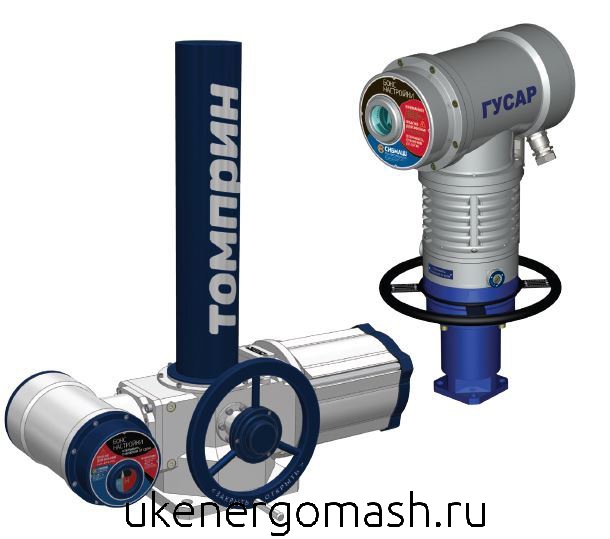

МНОГООБОРОТНЫЕ


электроприводы «ТОМПРИН»,
с электромеханической
системой управления
предназначены для управления
многооборотной запорной
трубопроводной арматурой.
ДУ 50-1500 мм

ЭЛЕКТРОПРИВОД С БЛОКОМ УПРАВЛЕНИЯ

М4 ОБЕСПЕЧИВАЕТ ВЫПОЛНЕНИЕ СЛЕДУЮЩИХ ФУНКЦИЙ

БАЗОВАЯ КОМПЛЕКТАЦИЯ ОБЕСПЕЧИВАЕТ

• Закрытие и открытие проходного сечения арматуры и остановка запорного органа арматуры в любом промежуточном положении по команде оператора

• Автоматическое отключение электродвигателя при достижении выходным звеном электропривода крайних положений с выдачей дискретных сигналов
• Автоматическое отключение электродвигателя по сигналам устройства ограничения усилия при превышении допустимых нагрузок на выходном звене электропривода во всем диапазоне перемещений запорного органа арматуры, а также выдачу дискретных сигналов о срабатывании устройства ограничения усилия
• Управление запорным органом арматуры при помощи ручного дублера с функцией его автоматического выключения при запуске электродвигателя
• Указание положения выходного звена электропривода на местном указателе положения при достижении запорным органом арматуры крайних положений

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• Закрытие, открытие проходного сечения арматуры и остановку запорного органа арматуры в любом промежуточном положении по команде оператора со встроенного поста управления, при помощи магнитного ключа
• Контроль положения выходного звена электропривода при помощи датчика положения с формированием

унифицированного токового сигнала 4-20 мА
• Указание положения выходного звена электропривода во всем диапазоне перемещения запорного органа арматуры при помощи местного указателя положения
• Выдача дополнительных дискретных сигналов при достижении выходным звеном электропривода положений, определенных отдельно настроенными путевыми выключателями
• Выдача дополнительных дискретных сигналов при достижении выходным звеном электропривода крайних положений с помощью установленных сигнальных выключателей

 БАЗОВОЕ ИСПОЛНЕНИЕ ЭЛЕКТРОПРИВОДА
«ТОМПРИН» В. 1000.50.М4.
(3111
0		). У1
 12345


МНОГООБОРОТНЫЕ







Многооборотные электроприводы с электронной системой управления Томприн-ВЭ

Функции

  • Открытие, закрытие и регулировка проходного сечения запорной арматуры с точной остановкой в любых положениях за счет динамического торможения электродвигателя.

  • Обеспечение любого закона движения и скорости движения на всей длине хода.

  • Регулирование скорости электродвигателя от нуля до удвоенной номинальной скорости вращения.

  • Сохранение информации и всех настроек при отключении питания на длительный срок (от 120 часов до 3-х лет).

  • Обеспечение любых заданных крутящих моментов на открытие и закрытие запорной арматуры.

  • Отключение электродвигателя при превышении заданных крутящих моментов.

  • Работа в аварийных ситуациях: превышение стандартных допусков напряжения, обрыв фаз, случайное чередование фаз.

  • Контроль сопротивления изоляции между фазами и корпусом электродвигателя.

  • Контроль исправности датчика положения.

  • Защита от перегрева обмоток двигателя.

  • Защита от несанкционированных и ошибочных действий оператора.

  • Определение и сигнализация об отсутствии электродвигателя в приводе.

  • Настройка с дистанционного пульта управления всех параметров.

  • Автоматическое запоминание 3200 последних событий в реальном режиме времени.

  • Автоматическая самодиагностика с индикацией типа отказа.

  • Герметизация арматуры по заданному крутящему моменту.

  • Автоматическая настройка электропривода на месте эксплуатации на конкретной арматуре.

  • Режим раскачки арматуры при ее замерзании.

  • Цифровая и световая индикация параметров и режимов работы.

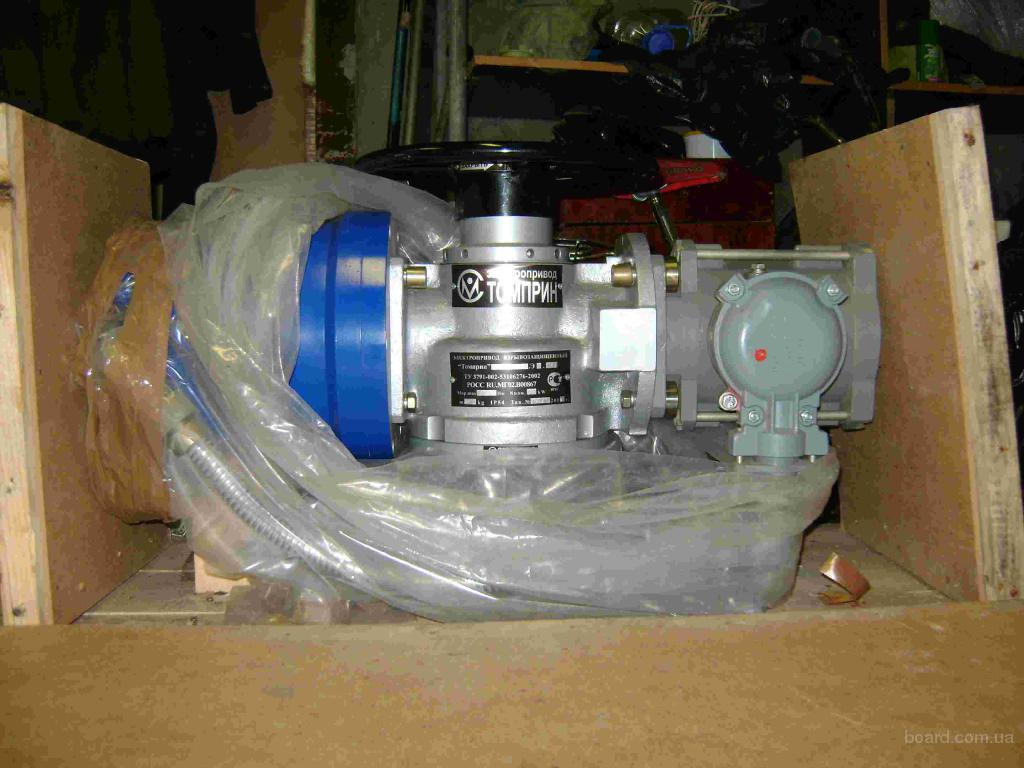

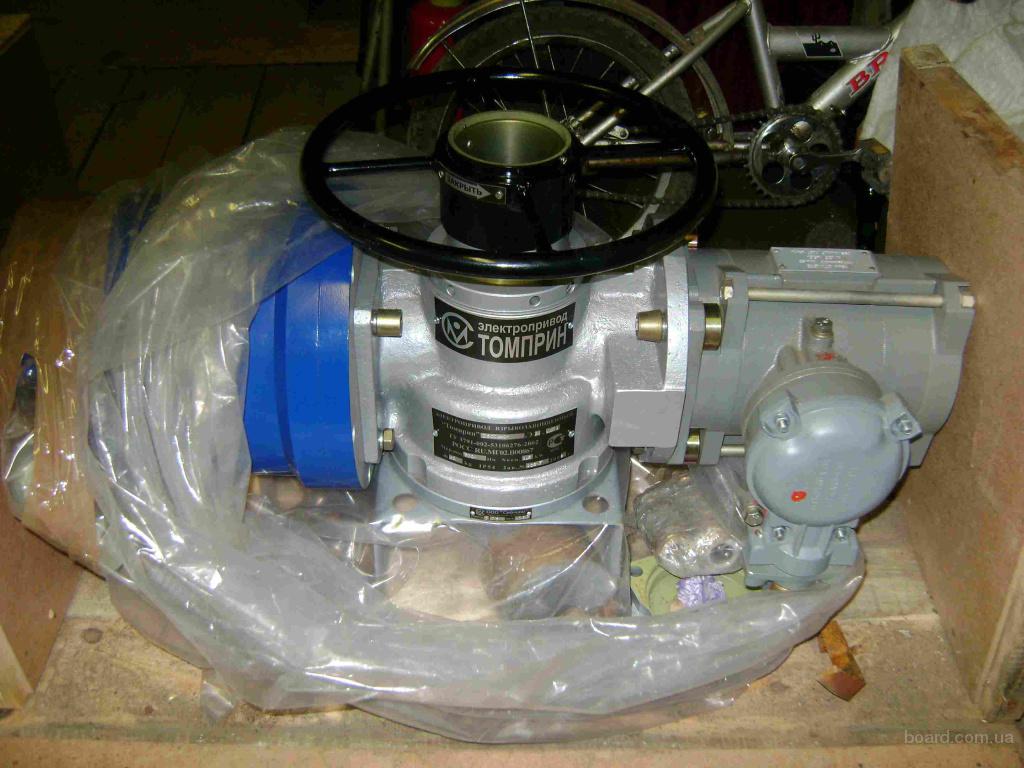

Электроприводы многооборотные взрывозащищенные «ТОМПРИН»

с электронной системой управления
ТИП «Б»

Технические характеристики

Обозначение Б. 300.20.Э Б.300.40.Э Б.500.40.Э
Маркировка взрывозащиты1ЕхdIIBT41ЕхdIIBT41ЕхdIIBT4
Максимальный крутящий момент на выходном звене, Нм300300500
Частота вращения выходного звена, об/мин, в пределах1,8 … 183,6 … 363,6 … 36
Номинальная мощность (частота вращения) электродвигателя, кВт (об/мин)0,55 (1500)1,1 (3000)1,5 (3000)
Погрешность остановки выходного звена в заданном положении, угл. град10°10°10°
Диапазон регулировки крутящего момента в % от максимального, в пределах10 … 10010 … 10010 … 100
Диапазон регулировки по положению, в оборотах выходного звена, в пределах0 … 1000 … 1000 . .. 100
Максимальное усилие на ободе ручного дублера, Н120120200
Контроль положения выходного звена, при отсутствии напряжения питания, ч727272
Напряжение трехфазной питающей сети, В, с частотой 50 Гц±1%270 … 480270 … 480270 … 480
Масса электропривода, кг656565
Климатическое исполненияУХЛ1, ТС1УХЛ1, ТС1УХЛ1, ТС1
Температура эксплуатации, °Сот -60 до +50 от -60 до +50от -60 до +50
Срок службы, лет303030

Основные габаритные и присоединительные размеры

Электроприводы многооборотные взрывозащищенные «ТОМПРИН»

с электронной системой управления
ТИП «В»

Технические характеристики

Обозначение В. 500.40.Э В.800.40.Э В.1000.20.Э
Маркировка взрывозащиты1ЕхdIIBT41ЕхdIIBT41ЕхdIIBT4
Максимальный крутящий момент на выходном звене, Нм5008001000
Частота вращения выходного звена, об/мин, в пределах10 … 3610 … 365 … 18
Номинальная мощность (частота вращения) электродвигателя, кВт (об/мин)1,5 (3000)2,5 (3000)1,5 (1500)
Погрешность остановки выходного звена в заданном положении, угл. град10°10°10°
Диапазон регулировки крутящего момента в % от максимального, в пределах10 … 10010 … 10010 … 100
Диапазон регулировки по положению, в оборотах выходного звена, в пределах0 … 1000 … 1000 . .. 100
Максимальное усилие на ободе ручного дублера, Н550600750
Контроль положения выходного звена, при отсутствии напряжения питания, ч727272
Напряжение трехфазной питающей сети, В, с частотой 50 Гц±1% 270 … 480270 … 480270 … 480
Масса электропривода, кг656565
Климатическое исполненияУХЛ1, ТС1УХЛ1, ТС1УХЛ1, ТС1
Температура эксплуатации, °Сот -60 до +50от -60 до +50от -60 до +50
Срок службы, лет303030

Основные габаритные и присоединительные размеры

Электроприводы многооборотные взрывозащищенные «ТОМПРИН»

с электронной системой управления
ТИП «Г»

Технические характеристики

Обозначение Г. 4000.15.Э Г.5000.7,5.Э
Маркировка взрывозащиты1ЕхdIIBT41ЕхdIIBT4
Максимальный крутящий момент на выходном звене, Нм40005000
Частота вращения выходного звена, об/мин, в пределах7 … 153 … 7,5
Номинальная мощность (частота вращения) электродвигателя, кВт (об/мин)4,0 (3000)2,5 (1500)
Погрешность остановки выходного звена в заданном положении, угл. град10°10°
Диапазон регулировки крутящего момента в % от максимального, в пределах10 … 10010 … 100
Диапазон регулировки по положению, в оборотах выходного звена, в пределах0 … 1000 … 100
Максимальное усилие на ободе ручного дублера, Н750750
Контроль положения выходного звена, при отсутствии напряжения питания, ч7272
Напряжение трехфазной питающей сети, В, с частотой 50 Гц±1%270 . .. 480270 … 480
Масса электропривода, кг102102
Климатическое исполненияУХЛ1, ТС1УХЛ1, ТС1
Температура эксплуатации, °Сот -60 до +50от -60 до +50
Срок службы, лет3030

Основные габаритные и присоединительные размеры

Электроприводы многооборотные взрывозащищенные «ТОМПРИН»

с электронной системой управления
ТИП «Д»

Технические характеристики

Обозначение Д.7000.12.Э Д.10000.6.Э
Маркировка взрывозащиты1ЕхdIIBT41ЕхdIIBT4
Максимальный крутящий момент на выходном звене, Нм700010000
Частота вращения выходного звена, об/мин, в пределах6 . .. 123 … 6
Номинальная мощность (частота вращения) электродвигателя, кВт (об/мин)5,5 (3000)4,0 (1500)
Погрешность остановки выходного звена в заданном положении, угл. град10°
Диапазон регулировки крутящего момента в % от максимального, в пределах10 … 100
Диапазон регулировки по положению, в оборотах выходного звена, в пределах0 … 1000 … 100
Максимальное усилие на ободе ручного дублера, Н750750
Контроль положения выходного звена, при отсутствии напряжения питания, ч7272
Напряжение трехфазной питающей сети, В, с частотой 50 Гц±1%270 … 480270 … 480
Масса электропривода, кг149143
Климатическое исполненияУХЛ1, ТС1УХЛ1, ТС1
Температура эксплуатации, °Сот -60 до +50от -60 до +50
Срок службы, лет3030

Основные габаритные и присоединительные размеры

Обозначение L, мм В, мм H, мм
Д. 7000.12.Э903 max6001315 max
Д.10000.6.Э
