Электропривод НД, ВД
Модельный ряд и технические характеристики приводов типа «Д»

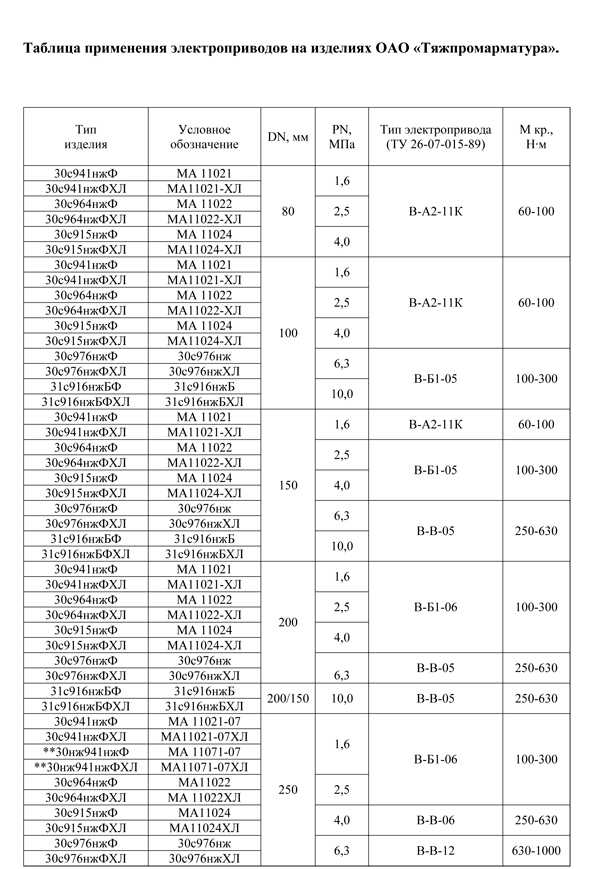

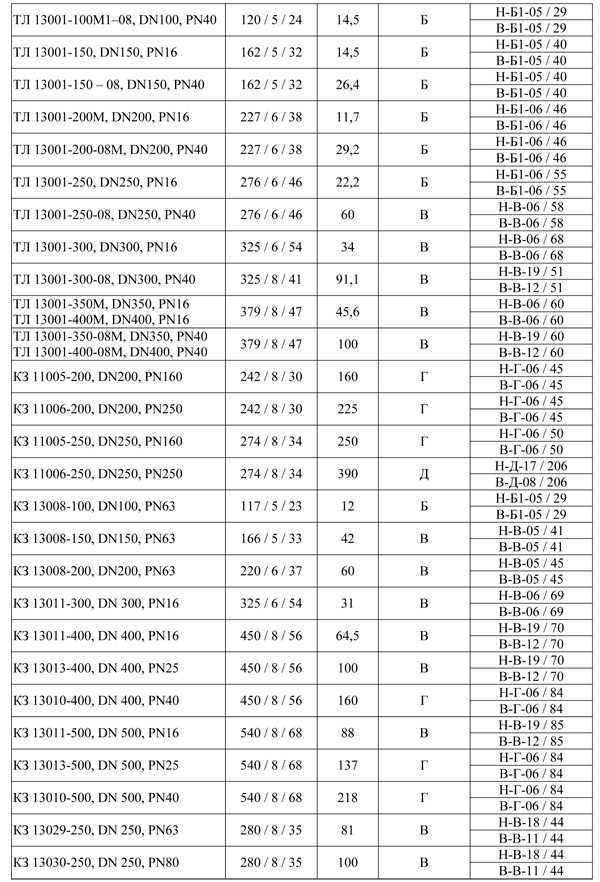

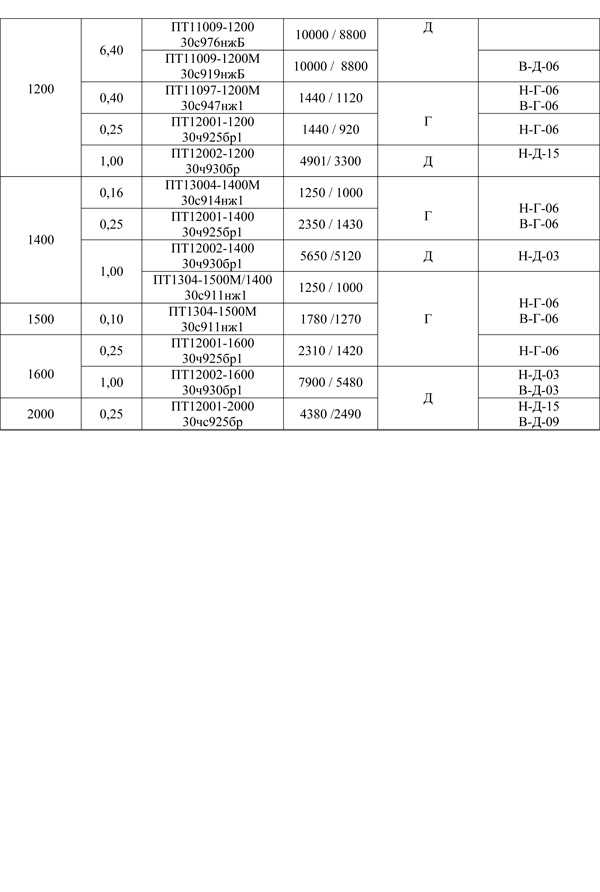

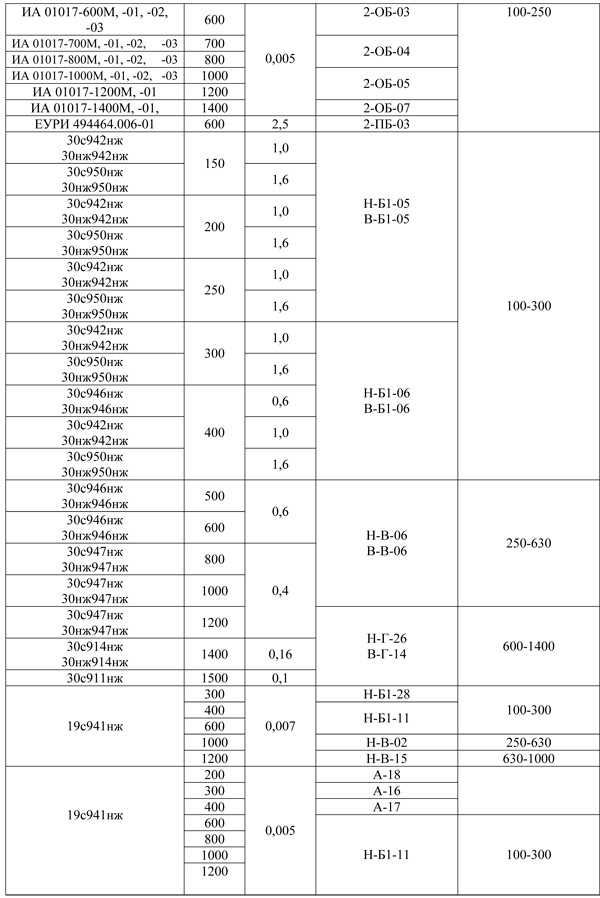

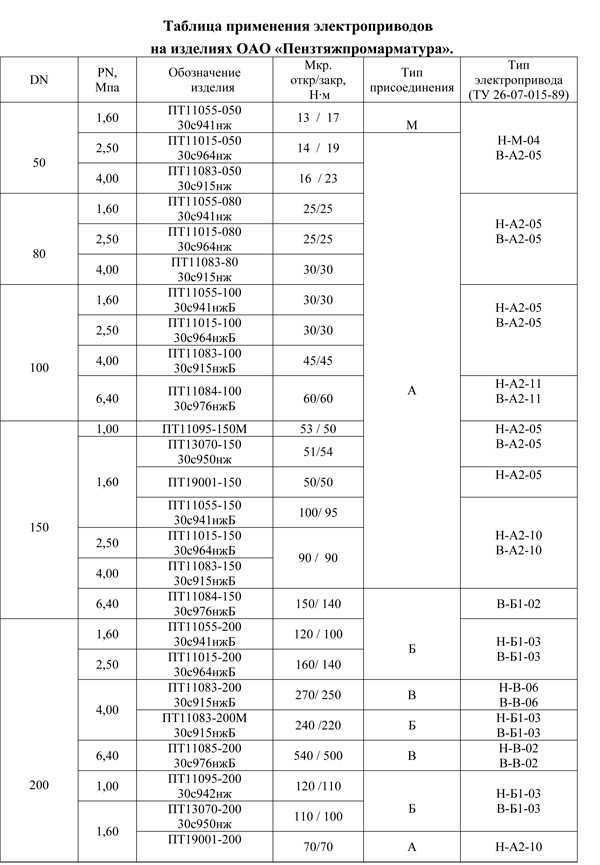

ЭЛЕКТРОПРИВОДЫ ТИПА НД и ВД
Условное обозна- | Исполнение по взрыво- защите и вводу контрольного кабеля | Крутящий мо- мент на вы- ходном валу, Н·м (кгс·м), в диапазоне | Частота вращения выходного вала | Число оборотов вы- ходного вала, необходимое для закрывания (открывания) арматуры, об | Мощность электро- двигателя, кВт | Усилие на ободе маховика, Н, не более | Масса, кг (пред. откл. + 8%) | ||
|---|---|---|---|---|---|---|---|---|---|
| рад/с | об/мин | ||||||||
| (пред. откл. ±25 %) | мин. | макс. | |||||||
Н-Д-01 | Общего | 5000-8500 | 1,05 | 10 | 1 | 6 | 8,5 | 900 | 423 |
Н-Д-02 | 6 | 36 | |||||||
36 | 200 | ||||||||
Н-Д-04 | Общего | 1 | 6 | ||||||
Н-Д-05 | 6 | 36 | |||||||
Н-Д-06 | 36 | 200 | |||||||
Н-Д-07 | Общего | 6300-10000 | 0,94 | 9,3 | 1 | 6 | 1120 | 473 | |
Н-Д-08 | 6 | 36 | |||||||
Н-Д-09 | 36 | 200 | |||||||
Н-Д-10 | Общего | 1 | 6 | ||||||
Н-Д-11 | 6 | 36 | |||||||
Н-Д-12 | 36 | 200 | |||||||
Н-Д-13 | Общего | 2500-5000 | 1,05 | 10 | 1 | 6 | 4,25 | 600 | 388 |
Н-Д-14 | 6 | 36 | |||||||
Н-Д-15 | 36 | 200 | |||||||
Н-Д-16 | Общего | 1 | 6 | ||||||
Н-Д-17 | 6 | 36 | |||||||
Н-Д-18 | 36 | 200 | |||||||
В-Д-01 | Взрыво- | 5000-8500 | 1 | 6 | 7,5 | 900 | 434 | ||
В-Д-02 | 6 | 36 | |||||||
В-Д-03 | 36 | 200 | |||||||
В-Д-04 | 6300-10000 | 0,94 | 9,3 | 1 | 6 | 1120 | 484 | ||
В-Д-05 | 6 | 36 | |||||||
В-Д-06 | 36 | 200 | |||||||
В-Д-07 | 2500-5000 | 1,05 | 10 | 1 | 6 | 4 | 600 | 409 | |
В-Д-08 | 6 | 36 | |||||||
В-Д-09 | 36 | 200 | |||||||
С-Д1-01 | Взрыво- | 2500-8500 | 1 | 6 | 7,5 | 900 | 475 | ||
С-Д1-02 | 6 | 36 | |||||||
С-Д1-03 | 36 | 200 | |||||||
С-Д1-04 | 1500-4000 | 0,52 | 5 | 1 | 6 | 4 | 450 | 409 | |
С-Д1-05 | 6 | 36 | |||||||
С-Д1-06 | 36 | 200 | |||||||
С-Д1-07 | 6300-10000 | 0,94 | 9,3 | 1 | 6 | 7,5 | 1120 | 525 | |
С-Д1-08 | 6 | 36 | |||||||
С-Д1-09 | 36 | 200 | |||||||
Габаритные и присоединительные размеры электроприводов типа Б, В, Г и Д
| Обозна- чение | Присоединительные размеры, мм | Вал выходной, мм | Шпонка специ- альная, мм | Габаритные размеры, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| строительная впадина | А | Б | В | Г | Д | Е | Ж | З | d | d1 | |||||||||||
Б | Б099.094-00М1 | 122х122 | 108 | 8 | 135 | 58 | 45 | 8 | — | — | 290 | 90 | 460 | 120 | — | 665 | 170 | 376 | 240 | — | |
В | Б099.089-00М1 | 200х200 | 155 | 12 | 220 | 84 | 70 | 10 | 20 | 6 | 320 | 144 | 700 | 150 | 50 | 750 | 200 | 331 | 400 | — | |
Г | Б099.090-00М1 | 285х285 | 240 | 12 | 330 | 148 | 120 | 12 | 20 | 6 | 355 | 200 | 760 | 180 | 50 | 820 | 235 | 445 | 400 | — | |
Д | Б099.091-00М1 | 360х360 | 320 | 12 | 400 | 214 | 120 | 12 | 50 | 14 | 355 | 200 | 1070 | 480 | — | 820 | 235 | 445 | 400 | 660 | |
* для электроприводов с крутящим моментом на выходном валу до 1000 кгс·м
С ценами на электроприводы Н-Д и В-Д вы можете ознакомиться на странице: Прайс-лист
armaton.ru
Электропривод Тип «НД»
Описание
Электропривод НД с двухсторонней муфтой общепромышленного назначения применяется в качестве элемента управления запорной трубопроводной арматурой, устанавливаемой в различных помещениях, навесах и сооружениях, а так же на открытом воздухе.
Электропривод НД может работать в системах автоматического управления, в том числе с использованием микропроцессорной техники.
- Технические характеристики
- Конструкция и материалы
- Габаритные и присоединительные размеры
| Устанавочное положение | любое | |
| Режим работы | повторно-кратковременный режим с продолжительностью включения-25% | |
| Стандартное напряжение | 380В ( по требованию заказчика может быть от 220 до 660 В) | |
| Частота | 50Гц(60Гц) | |
| Род тока | трехфазный переменный | |
| Состав: | |
| Электродвигатель | |
| Червячно-цилиндрический редуктор | |
| Узлы моментной муфты | |
| Узлы путевых выключателей | |
| Узлы ручного дублера с маховиком | |
| Выходной вал с кулачками или квадратом для присоединения к запорному органуарматуры и корпусных деталей | |
| Предусмотрены уплотнительные устройства |
| Тип электропривода |
Исполнение ввода контрольного кабеля |
Крутящий момент |
Частота вращения |
Число оборотов выходного вала, необходимое для закрывания (открывания) арматуры |
Мощность электро-двигателя, |
Масса, кг | |
| мин. | макс. | ||||||
| НД-01 (Б099.104-01М) | Общего назначения с сальниковым вводом |
5000 до 8500 |
10 | 1 | 6 | 8,5 | 450 |
| Нд-02(Б099.104-02М) | 6 | 36 | |||||
| НД-03(Б099.104-03М) | 36 | 200 | |||||
| НД-04(Б099.104-04М) | Общего назначения со штепсельным разъмом |
1 | 6 | ||||
| НД-05(Б099.104-05М) | 6 | 36 | |||||
| НД-06(Б099.104-06М) | 36 | 200 | |||||
| НД-07(Б099.104-07М) | Общего назначения с сальниковым вводом |
6300 до 10000 |
9,3 | 1 | 6 | ||
| НД-08(Б099.104-08М) | 6 | 36 | |||||
| НД-09(Б099.104-09М) | 36 | 200 | |||||
| НД-10(Б099.104-10М) | Общего назначения со штепсельным разъмом |
1 | 6 | ||||
| НД-11(Б099.104-11М) | 6 | 36 | |||||
| НД-12(Б099.104-12М) | 36 | 200 | |||||
| НД-13(Б099.104-13М) | Общего назначения с сальниковым вводом |
2500 до 5000 |
10 | 1 | 6 | 4,5 | 370 |
| НД-14(Б099.104-14М) | 6 | 36 | 400 | ||||
| НД-15(Б099.104-15М) | 36 | 200 | |||||
| НД-16(Б099.104-16М) | Общего назначения со штепсельным разъмом |
1 | 6 | ||||
| НД-17(Б099.104-17М) | 6 | 36 | |||||
| НД-18(Б099.104-18М) | 36 | 200 | |||||
ощность электродвигателя,кВт
starg-nn.ru
Электропривод НД Тульские Машины
Электропривод НД применяется в качестве управляющего элемента для запорной арматуры. Данный привод применяется в трубопроводах общепромышленного назначения, и может устанавливаться в различных помещениях, под навесами или же под открытым воздухом. Есть возможность контролировать положение задвижки автоматически путем подключения микропроцессорного контроллера.
Электропривод НД: область применения и особенности конструкции
Электроприводы общепромышленного назначения используются на предприятиях, которые относятся к классу взрывобезопасных объектов. Конструкция привода позволяет защитить его от проникновения пыли, влаги или других негативных внешних воздействий. В зависимости от агрессивности среды, где будет использоваться оборудование, можно подобрать привод под необходимые нужды, не перегружая его дополнительными защитными конструктивными элементами.
Электроприводы Д типа используются в системах подачи горячей или холодной воды, в паровых сетях и системах пожаротушения, в химической и пищевой отрасли. Т.е. электроприводы НД используются в трубопроводах, использующих негорючие вещества.

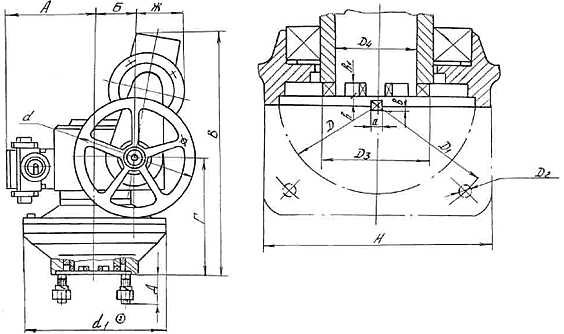

Схема и основные размеры электропривода НД
К основным элементам, из которых состоит электропривод можно отнести следующие:
- электродвигатель – создает вращательный момент и является основным силовым агрегатом;
- червячный или планетарный механизм непосредственно передает вращение на шток вентиля;
- моментный выключатель позволяет отключить двигатель при возникновении избыточной нагрузки на штоке для предотвращения поломки запорной арматуры;
- концевые и промежуточные выключатели дают возможность отключить привод в любой момент, что позволяет регулировать положение вентиля задвижки;
- цифровые и аналоговые индикаторы положения вентиля или аварийного состояния, потенциометры и термодатчики для обеспечения дополнительной защиты и информирования оператора.
Компания «Тульские Машины» занимается производством и продажей данного оборудования высокого качества. Купить электроприводы НД можно, обратившись по телефонам в Туле указанным на сайте или по электронной почте. В стандартную комплектацию поставки входит привод в заводской упаковке, инструкция по применению и все необходимые сертификаты. По согласованию с заказчиком есть возможность установить электродвигатель, работающий в сети от 220В до 660В и с частотой в 50Гц или 60Гц.
Приобретение привода позволяет обеспечить полный контроль производственного процесса, как в полуавтоматическом, так и в полностью автоматическом режиме. Весь процесс может контролироваться оператором удаленно с пульта управления. Монтаж и настройка работы электропривода не доставляет особых трудностей.
tulmash.ru
Электроприводы Д типа Тульские Машины
Компания «Тульские Машины» предлагает вам купить электропривод типа Д в двух модификациях: НД и ВД, имеющие обычное и взрывобезопасное соединения. Наши электроприводы — это гарантия безопасности даже на территориях объектов, имеющих взрывоопасные зоны.
Электропривод типа Д разработан специально для регулирования уровня подачи вязких, жидких и газообразных веществ по трубопроводным магистралям. За точность регулировки заслонки отвечает электрический двигатель. В зависимости от его параметров, он может работать в сетях 220-660 Вольт с частотой от 50 до 60 Герц. Двигатель, который использует электропривод ВД, имеет защитную систему, предотвращающую выход из строя в связи с перегревом.
На каждый электропривод НД распространяется официальная гарантия. Кроме того, мы готовы отправить электропривод Д в любой регион России и стран СНГ.
Вы всегда сможете проконсультироваться у наших менеджеров по телефонам на сайте компании о всей выпускаемой продукции, способах ее доставки и, конечно, купить электроприводы типа Д (электропривод НД или электропривод ВД).
Особенности электропривода типа Д
Электроприводы
Электроприводы типа А
Электроприводы типа Б
Электроприводы типа В
Электроприводы типа Г
Электроприводы типа Д
Спойлер
[свернуть]
Варианты исполнения
| Электропривод НД общепромышленного исполнения с червячно-цилиндрическим редуктором и двухсторонней муфтой. | Электропривод ВД взрывозащищенного исполнения с червячно-цилиндрическим редуктором и двухсторонней муфтой. |
Электропривод НД применяется в качестве управляющего элемента для запорной арматуры. Данный привод применяется в трубопроводах общепромышленного назначения, и может устанавливаться в различных помещениях, под навесами или же под открытым воздухом. Есть возможность контролировать положение задвижки автоматически путем подключения микропроцессорного контроллера.
Электроприводы общепромышленного назначения используются на предприятиях, которые относятся к классу взрывобезопасных объектов. Конструкция привода позволяет защитить его от проникновения пыли, влаги или других негативных внешних воздействий. В зависимости от агрессивности среды, где будет использоваться оборудование, можно подобрать привод под необходимые нужды, не перегружая его дополнительными защитными конструктивными элементами.
Электроприводы НД типа используются в системах подачи горячей или холодной воды, в паровых сетях и системах пожаротушения, в химической и пищевой отрасли. Электроприводы НД используются в трубопроводах, использующих негорючие вещества.

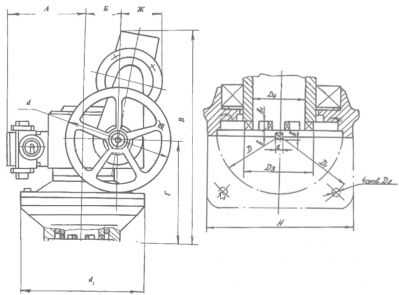

Схема и основные размеры электропривода НД
К основным элементам, из которых состоит электропривод можно отнести следующие:
- электродвигатель – создает вращательный момент и является основным силовым агрегатом;
- червячный или планетарный механизм непосредственно передает вращение на шток вентиля;
- моментный выключатель позволяет отключить двигатель при возникновении избыточной нагрузки на штоке для предотвращения поломки запорной арматуры;
- концевые и промежуточные выключатели дают возможность отключить привод в любой момент, что позволяет регулировать положение вентиля задвижки;
- цифровые и аналоговые индикаторы положения вентиля или аварийного состояния, потенциометры и термодатчики для обеспечения дополнительной защиты и информирования оператора.
Приобретение привода позволяет обеспечить полный контроль производственного процесса, как в полуавтоматическом, так и в полностью автоматическом режиме. Весь процесс может контролироваться оператором удаленно с пульта управления. Монтаж и настройка работы электропривода не доставляет особых трудностей.
Электроприводы ВД взрывозащищённые, имеющие 2-х стороннюю муфту, используются как управляющая часть запорных трубопроводных арматур. Данный привод подлежит установке в разных зданиях, под навесами, в различных сооружениях, так и на улиц. Защищённый от взрыва привод, может быть установлен в местах, где есть взрывоопасность, а также в установке, что классифицируется по правилу устройств электрических установок, со всеми соответствиями с маркированием защиты от взрыва.
Работоспособность электропривода ВД способна поддерживаться в системе, имеющей автоматическое управление, включая микропроцессорную технику.
Из главных особенностей, которыми обладает электропривод ВД от производителя «Тульские Машины», можно отметить:
- Может устанавливаться на трубопроводах в удобных позициях.
- Рассчитан на работоспособность в повторно-кратковременных режимах, где длительность работоспособности (ПВ) – 25%.
- Питание происходит от трёхфазной сети 380 В, и током 50 Гц.
- Может быть укомплектован электрическим двигателем, обладающим частотой 50, 60 Гц, и иметь напряжение 220 – 660 В.
В собранный электропривод типа Д входит:
- Электрический двигатель.
- Червячно-цилиндрический редуктор.
- Узел моментной муфты.
- Узел путевых выключателей.
- Узел ручного дублёра, что имеет маховик.
- Выходной вал, имеющий кулачки или квадрат, чтобы подсоединять привод к запорным органам арматур и деталей корпуса.
Дабы герметизировать внутреннюю полость электроприводов там, где имеются движимые и недвижимые стыки частей, используют уплотняющие приспособления. Важно знать, что электропривод ВД имеет исполнение типа Г, так как на выходной вал осуществляется подсоединение планетарного редуктора. Его работа происходит по аналогии с электроприводами типа Б, В, Г.

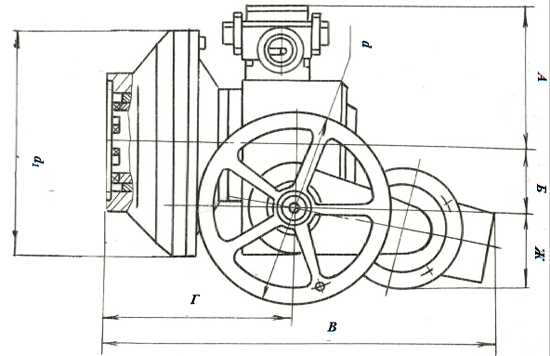

Схема и основные размеры электропривода ВД
Приводы способны:
- Открыть и закрыть проточные части арматур, с помощью пульта, а также останавливать запорный орган в любых промежуточных положениях.
- Автоматически отключать электродвигатель посредством муфты предельных моментов, когда запорное устройство достигает одного из окончательных положений, а также в моменты, когда произошло аварийное заедание подвижной части, в момент открытия или закрытия.
- Сигнализировать на управляющий пульт о крайнем положении запорных устройств.
- В автоматическом режиме переключать привод в состояние автоматического управления.
- Электрически блокировать электроприводы ВД, когда работают другие механизмы и агрегаты.
- Регулировать частотность крутящего момента.
