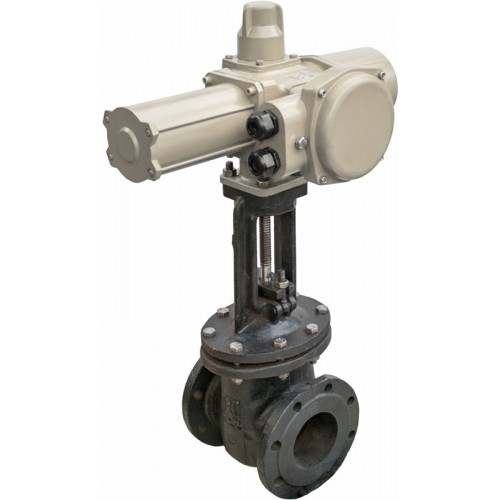

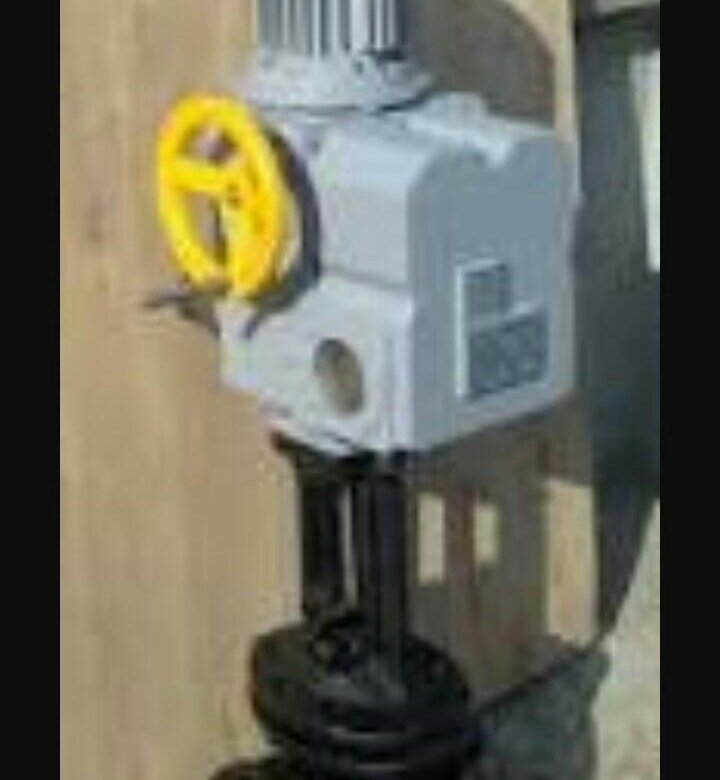

30ч906бр с электроприводом ГЗ, задвижка чугунная с электроприводом

Задвижки чугунные 30ч906бр трансарм с электроприводом ГЗ

Задвижки и электроприводы поставляемые ЗАО "ТРАНСАРМ" Российского производства.

·        Применение: пожаротушение, водоснабжение, отопление, техническая вода, стоки

·        Температура рабочей среды: до 225°C

·        Давление: до 10, 16 атм

Задвижки 30ч906бр параллельные с электроприводом используются в качестве запорного устройства на трубопроводах для перекрывания воды и пара при температуре до 225 градусов Цельсия и давлением Ру-1,0 МПа или Ру 1,6 МПа. Направление подачи рабочей среды - любое.

Вид управления – электрический привод. Присоединение муфта кулачковая. На задвижки 30ч906бр устанавливаются электропривода типа: ГЗ-А, ГЗ-Б, ГЗ-В так же при необходимости устанавливаются электропривода во взрывозащищенном исполнении в зависимости от диаметра.

Задвижки устанавливаются в положении приводом вверх. Задвижки 30ч906бр выпускаются с условными диаметрами от Ду-50 до Ду-1000. Присоединение к трубопроводу фланцевое. Присоединительные фланцы по ГОСТ 12817-80.

По Вашему заказу мы установим ответные фланцы на задвижку по ГОСТ 12820 (плоские) или ГОСТ 12821 (воротниковые), фланцы могут быть с паронитовыми прокладками ПОН, резиновыми прокладками, или спирально навитыми прокладками СНП.



Задвижка 30ч906бр с электроприводом ГЗ цена:


Задвижка чугунная фланцевая 30ч906бр Ру-16(10) Ду50
с электроприводом ГЗ-А.70/24

37 020,00

Задвижка чугунная фланцевая 30ч906бр

с электроприводом ГЗ-А.70/24, Ру-16(10) Ду80

38 800,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-А. 70/24, Ру-16(10) Ду100

39 000,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-А.100/24, Ру-16(10) Ду125

53 700,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-А.100/24, Ру-16(10) Ду150

54 400,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-Б.200/24, Ру-16(10) Ду200

85 400,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-Б.200/24, Ру-10 Ду250

96 490,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-Б. 200/24, Ру-10 Ду300

103 000,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-Б.300/36, Ру-10 Ду400

167 115,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-В.600/24, Ру-10 Ду500

341 058,00

Технические характеристики и размеры задвижки 30ч906бр:



Условный проход, мм

Длина L, мм

Высота H, мм

Масса m, кг. без электропривода

30ч906бр Ду 50

180

250

12,0

30ч906бр Ду 80

210

315

19,0

30ч906бр Ду 100

230

385

30,0

30ч906бр Ду 125

255

430

40,0

30ч906бр Ду 150

280

505

57,0

30ч906бр Ду 200

330

650

97,0

30ч906бр Ду 250

450

810

180,0

30ч906бр Ду 300

500

915

260,0

30ч906бр Ду 400

600

1556

340,0



Корпус, крышка, диски, сальник, клин - серый чугун СЧ 20 ГОСТ 1412-85.

Шпиндель - сталь 25л, 20Х13 ГОСТ 5632-72.

Кольцо уплотнительное, втулка резьбовая - латунь ЛС-59 ГОСТ 15527.

Прокладка под крышку - паронит ПОН ГОСТ 481-80.

Уплотнение шпинделя - сальниковое, кольца графит ТРГ.

Герметичность затвора: класс Д по ГОСТ 9544-2005.

Частота вращения выходного вала = 24 об./ мин.

Применяемость электропривода к задвижкам:

·        ГЗ - А.70:    30ч906бр Ду 50 Ду80 Ду100

·        ГЗ - А.100:  30ч906бр Ду100 Ду 150

·        ГЗ - Б.200:  30ч906бр Ду 200 Ду300 Ду 400

·        ГЗ- В.600:   30ч906бр Ду400 Ду 500

Крутящий  момент:

·        ГЗ - А.70    =    70 Нм

·        ГЗ - А.100  =  100 Нм

·        ГЗ - Б.200  =  200 Нм

·        ГЗ - В.600 = 600Нм

Мощность  электродвигателя:

·        ГЗ - А.70    =  0.18 кВт

·        ГЗ - А.100  =  0. 25 кВт

·        ГЗ - Б.200  =  0.55 кВт

·        ГЗ-В 600 = 1,5 кВт

Масса:

·        ГЗ - А.70    =  23 кг

·        ГЗ - А.100  =  38 кг

·        ГЗ - Б.200  =  52 кг

·        ГЗ-В.600 = 115 кг

напряжение 380 вольт 50 Герц



ЗАО ПК "ТРАНСАРМ" является официальным дилером "ГЗ Электропривод"



Задвижка чугунная 30ч906бр под электропривод

Для автоматизированного управления потока рабочей среды применяютзадвижки с электроприводом. Их использование помогает предотвратить возможную аварийную ситуацию, а также позволяет регулировать параметры потока в обычном режиме. В настоящее времязадвижки с электроприводомс успехом применяются на объектах химической, нефтегазовой, атомной и прочих отраслей промышленности. Задвижки этого типа монтируют на самых ответственных участках трассы трубопровода, где важна быстрота и автоматизация процесса перекрытия потока. Также их применяют на труднодоступных участках трубопровода, в особо опасных зонах и в местах, находящихся на большом расстоянии от централизованных пунктов управления.

Стоит отметить, что всезадвижки с электроприводомпредназначены только для плавного перекрытия рабочей среды, использовать их как отсечную арматуру не рекомендуется, так как возможен гидравлический удар с последующим разрушением.

Чугунная задвижка 30ч906бр, оснащенная электроприводом, предназначена для монтажа в системах трубопровода, где в качестве рабочей среды используются пар или вода (с температурой не более 225 гр.), также возможно применения в системах канализации.

 DN=80,100,125,150,200,250,300,350,400

 PN=10-16 Атм

 =10-16Атм

 Тип задвижки 30ч906бр -  параллельная с выдвижным шпинделем.

 Задвижки 30ч906бр предназначены для установки в качестве запорного устройства на трубопроводах.

 Присоединение к трубопроводу – фланцевое. Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ   12815-80.

 Вид управления – электрический привод. Присоединение муфта кулачковая (тип А,Б,В,Г).

 Задвижки устанавливаются в положении приводом вверх.

 Рабочая среда – вода, пар.

 Температура рабочей среды не более +2250С.

 Рабочая среда подается с любой стороны задвижки.

 Герметичность затвора соответствует классу «D» по ГОСТ 9544-2005.

 Материал:

 корпусных деталей задвижки 30ч906бр- серый чугун СЧ 20 ГОСТ 1412;

 уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.

 Уплотнение по шпинделю – сальниковое (кольца ТРГ).

 Уплотнение между корпусом и крышкой – паронит.

 Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150-69.

  Задвижки соответствуют требованиям ГОСТ 5762-2002 и ТУ 3721-001-00324292-95.

 Полный средний срок службы не менее 10 лет.





DNРазмеры задвижки 30ч906бр, ммМасса (кг,не более)
DD1D2D3LHdnAB
80150х15016013310421031518438517226
10021518015810423038518848521437
12524521018410425543018855024849
15028024021210428050522864028465
200335295268135330650228/12*820360110
2504053553201354507402612945420200
30046041037013550092526121155516290
>300-уточняйте габариты у менеджеров




Подбор электропривода ГЗ к задвижке 30ч906бр
DN задвижкиЭлектропривод ГЗ
50ГЗ-А70/24
80ГЗ-А70/24
100ГЗ-А70/24
125ГЗ-А100/24
150ГЗ-А100/24
200ГЗ-Б 200/24
250ГЗ-Б 200/24
300ГЗ-Б 300/24
400ГЗ-Б 300/24
>400уточняйте у менеджеров УКЭМ

Подбор Тульского электропривода  к задвижке 30ч906бр
DN задвижкиТулаэлектропривод
50электропривод НА
80электропривод НА
100электропривод НА
125электропривод НА
150электропривод НА
200электропривод НБ
250электропривод НБ
300электропривод НБ
400электропривод НБ
>400уточняйте у менеджеров УКЭМ



Обращаем Ваше внимание на более современный тип чугунной запорной арматуры: дисковый затвор, ниже цена, герметичность по классу "А" , меньшие габариты, электроприводы значительно дешевле и легче, а так же быстродействие и мн. др. преимущества перед задвижкой .... перейти в раздел дисковые затворы ...

Задвижка клиновая ЛМЗ 30ч906бр с приводом ГЗ Ду50-300 Ру16 чугун в г. Москва

Технические  характеристики  и  размеры

Ду (мм)Размеры (мм)Вес не более (кг)
DD1D2D3LHdnAB
50125х12512510210418025018432012512
80150х15016013310421031518438517219
10021518015810423038518848521430
12524521018410425543018855024840
15028024021210428050522864028457
200335295268135330650228/12*82036097
25039035032013545081022121010452180
30044040037013550091522121150516260

Характеристики Элктропривода ГЗ:

Частота  вращения  выходного  вала  =  24 об.  / мин.
Применяемость  элетропривода  к  задвижкам:

  • ГЗ - А.70:    30ч906бр  Ду  50 ÷ 100
  • ГЗ - А.100:  30ч906бр  Ду 150
  • ГЗ - Б.200:  30ч906бр  Ду 200

Крутящий  момент:

  • ГЗ - А.70    =    70 Нм
  • ГЗ - А.100  =  100 Нм
  • ГЗ - Б.200  =  200 Нм

Мощность  электродвигателя:

  • ГЗ - А.70    =  0.18 кВт
  • ГЗ - А.100  =  0.25 кВт
  • ГЗ - Б.200  =  0.55 кВт

Масса:

  • ГЗ - А.70    =  23 кг
  • ГЗ - А.100  =  38 кг
  • ГЗ - Б.200  =  52 кг





30ч906бр с электроприводом — Пермский трубопроводный завод ПТЗ

ООО Пермский трубопроводный завод — ПТЗ поставляет задвижки чугунные 30ч906бр с электроприводом. Трубопроводная арматура 30ч906бр задвижка чугунная с электроприводом предназначена для установки на трубопровод в качестве запорного устройства для перекрытия потока рабочей среды. Уплотнительные поверхности корпуса и дисков выполнены из латуни (бронзы). Чугунная задвижка 30ч906бр идеально подходит для монтажа в трубопроводных системах, где она выступает в роли запорного устройства. ПТЗ поставляет задвижки чугунные 30ч906бр с электроприводом по всей России, трубопроводная арматура отличается высоким качеством и надежностью.

Схема задвижка чугунная 30ч906бр с электроприводом

Расшифровка 30ч906бр

  • 30 — тип арматуры — задвижка
  • ч — материал корпуса — серый чугун
  • 9 — вид привода — электрический
  • 06 — номер модели
  • бр — материал уплотнения — бронза, латунь

Дополнительные характеристики 30ч906бр

  • параллельная двухдисковая с выдвижным шпинделем фланцевая под электропривод
  • условный диаметр 30ч906бр ду50, ду80, ду100, ду150, ду200, ду250, ду300, ду400

30ч906бр принцип работы: при закрывании задвижки 30ч906бр с электроприводом шпиндель опускает диски и клин, который опираясь на дно корпуса разжимает диски и создает герметичность на уплотнительных поверхностях.

30ч906бр с электроприводом

  • 30ч906бр задвижка чугунная с электроприводом производится для разных видов установки: надземной или колодезной.
  • Минимальное гидросопротивление позволяет использовать конструкцию в качестве запорной на магистральных трубопроводах, где носитель движется с очень высокой скоростью.
  • Для химически агрессивных сред и в трубопроводах, транспортирующих вязкие жидкости, используется задвижка 30ч906бр диаметром 200 мм.
  • Климатические особенности эксплуатации 30ч906бр с электроприводом определяются ГОСТ 15150-69.
  • Подсоединения осуществляется при помощи фланцев, а управление – может быть ручным или электроприводным (второй вариант изготавливается на заказ).

30ч906бр задвижка чугунная с электроприводом— запорная арматура на трубопроводах, предназначенная для транспортировки пара, воды, аммиака, нефтепродуктов, природного газа, жидких и газообразных углеводородных сред. Все задвижки 30ч906бр с электроприводом, купить которые мы предлагаем по ценам производителя, комплектуются техпаспортом, сертификатами соответствия, инструкцией по установке и эксплуатации. Любую дополнительную информацию Вы всегда можете запросить у наших менеджеров. Пермский трубопроводный завод ПТЗ поставляет задвижки 30ч906бр по всей России.

30ч906бр технические характеристики

  • обозначение: 30ч906бр
  • тип: задвижка чугунная с электроприводом
  • материал корпуса:  СЧ 18
  • рабочая среда: вода, пар, воздух, неагрессивные и мало агрессивные среды, нефть, жидкие и газообразные среды, нефтепродукты, углеводородные газы, конденсат углеводородный, инертные газы.
  • установочное положение клапана — на горизонтальном трубопроводе крышкой вверх; на вертикальном – входным патрубком вверх
  • направление потока среды – согласно стрелки на корпусе
  • герметичность затвора: соответствует классу «D» по ГОСТ 9544
  • условный диаметр ду: Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400 мм
  • затвор обратный стальной: 30ч906бр ду50, 30ч906бр ду80, 30ч906бр ду100, 30ч906бр ду150, 30ч906бр ду200, 30ч906бр ду250, 30ч906бр ду300, 30ч906бр ду400
  • давление номинальное PN, МПа (кгс/см²): 1,0 — 1,6 МПа (10 — 16 кгс/см²)
  • температура рабочей среды: до 225 ºC
  • присоединение к трубопроводу: фланцевое по ГОСТ 12815-80
  • управление: автоматическое
  • климатическое исполнение: У, УХЛ по ГОСТ 15150-69
  • строительные длины: по ГОСТ 3326-86

Трубопроводная арматура задвижка чугунная 30ч906бр основные размеры, мм



Марка

длина,

мм

Масса,

 кг

30ч906бр ду50

180

12

30ч906бр ду80

210

19

30ч906бр ду100

230

30

30ч906бр ду150

280

57

30ч906бр ду200

330

97

30ч906бр ду250

450

180

30ч906бр ду300

500

260

30ч906бр ду400

600

340

Задвижка чугунная 30ч906бр с электроприводом



Чугунные задвижки 30ч906бр с электроприводом и выдвижным шпинделем применяют как запорный механизм для воды и пара при температурах до 225°С.

Такой тип задвижек устанавливается на горизонтальных трубопроводах в положение приводом вверх (вертикальное расположение шпинделя). Также допускается установка задвижек Ду 200 мм и более в положение на ребро на горизонтальных трубопроводах и в положение плашмя на вертикальных трубопроводах при этом необходимо установить электропривод в горизонтальное положение т. е. червяком вниз.



Также читайте: Задвижка фланцевая 30ч6бр. Задвижка 30ч6бк. Задвижка параллельная с выдвижным шпинделем фланцевая.

Задвижка 30ч17бк. Задвижка чугунная фланцевая клиновая двухдисковая с невыдвижным шпинделем.



На рисунке 1 показаны основные размеры для чугунных задвижек типа 30ч906бр с электроприводом.

Рис. 1. Основные размеры задвижек 30ч906бр с электроприводом.



Задвижка 30ч906бр технические характеристики.



В таблице 1 указаны тип и основные размеры для задвижек 30ч906бр по ГОСТ 8437-63 и технические требования по ГОСТ 5762-65. Герметичность затвора для 3-го класса. Набивка сальниковая асбестовая пропитанная марки АП.

Размеры рассчитаны для задвижек с давлением Ру = 10 кгс/см2.



Таблица 1. Размеры и вес задвижки чугунной фланцевой 30ч906бр с электроприводом.

DyLHh2lDD1dn, в шт.Вес в кг, не более
5018057016012518455
8021061019516018466
10023068521518018875
12525574524521018894
150280805280240238112
2003301050780460335295238183
25045011859154953903502312242
300500134010704604404002312310
350550151012104955004602316412
400600169013404955655152716500

.

Статья оказалась Вам полезной?! Поделитесь с друзьями в социальных сетях!!!

.

30ч906бр (ЛМЗ): Технические характеристики | ООО "Фитинг-техкомплект"

ЛМЗ > задвижки чугунные параллельные двухдисковые под электропривод 30ч906бр.

30ч906бр — цена

30ч906бр ЛМЗ

Назначение: устанавливается на трубопровод в качестве запорного устройства.
Рабочая среда: вода, пар.
Температура рабочей среды: до 225ºС.
Номинальное давление Ду50-Ду150: 1,6 (16) МПа (кгс/см²).
Номинальное давление Ду200-Ду300: 1,0 (10) МПа (кгс/см²).
Присоединение к трубопроводу: фланцевое.
Привод: электрический многооборотный, присоединение — муфтовое.
Материал основных деталей:
Корпус, крышка, диски, сальник, клин — серый чугун СЧ 20 ГОСТ 1412-85.
Шпиндель — сталь 20Х13 ГОСТ 5632-72.
Кольцо уплотнительное, втулка резьбовая — латунь ЛС-59 ГОСТ 15527.
Прокладка под крышку — паронит ПОН ГОСТ 481-80.
Уплотнение шпинделя — сальниковое, кольца ТРГ.
Герметичность затвора: класс Д по ГОСТ 9544-2005.
Производитель:: ОАО «Литейно-механический завод», г. Семенов, РФ;

Задвижка с электроприводом 30ч906бр применяется для дистанционного автоматизированного управления потоками рабочей среды в трубопроводных системах. Задвижка устанавливается на трубопроводе в местах доступных для осмотра и обслуживания в любом положении, кроме положения электроприводом вниз. Уплотнительные поверхности корпуса и дисков 30ч906бр выполнены из латуни. Приводной вал электропривода при помощи сопряжения кулачковых муфт (задвижки и привода) производит вращение резьбовой втулки, которое через шпиндель преобразуется в поступательное движение дисков и клина между ними. Опускаясь, клин упирается в опорную поверхность дна корпуса, что раздвигает диски, которые плотно прилегают к корпусу, тем самым создавая герметичность на уплотнительных поверхностях и закрывая проходное отверстие корпуса задвижки.

Габаритно-массовые и присоединительные размеры 30ч906бр:

Условный проход DN, мм

Строительная длина L, мм

Строительная
высота Н/А , мм

Диаметр
отверстия под болт d, мм

Количество
отверстий под болт n, шт

Масса, кг

 Ду-50

180

250/320

18

4

12

 Ду-80

210

315/385

18

4

19

 Ду-100

230

385/485

18

8

30

 Ду-125

255

430/550

18

8

40

 Ду-150

280

505/640

18

8

57
 Ду-200

330

650/820

18

8/12

97
 Ду-250

450

810/1010

22

12

180
 Ду-300500915/1150

22

12

260



Использование задвижек 30ч906бр в качестве регулирующих устройств не допускается. Следует периодически, но не реже одного раза в месяц, производить полное открытие-закрытие задвижки в целях очистки затвора и обеспечения длительной ее работоспособности как запорного устройства. Резьбу шпинделя следует периодически очищать от грязи и смазывать (рекомендуемая смазка ЦИАТИМ-221). Смазка деталей бугельного узла 30ч906бр с электроприводом производится через масленку.
Обслуживание электропривода осуществляется согласно инструкции на электропривод.

ОАО Семеновский ЛМЗ гарантирует соответствие изделия технической документации в течение 12 месяцев со дня ввода в эксплуатацию.
Полный средний срок службы 30ч906бр не менее 10 лет.
Полный средний ресурс циклов — 1700.

Задвижка 30ч906бр под электропривод — МосЭлектроПривод

Задвижка под электропривод, параллельная с невыдвижным шпинделем фланцевая чугунная 30ч906бр предназначена для установки на трубопроводах с диаметрами Ду-100, 150, 200, 250, 300, 400, в качестве запорного устройства на воду, пар, допускается использование в канализациях, при давлении до 10 кгс/см2 при температуре до +225°.

Наименование товара: задвижка

  • Таблица фигура:30ч906бр
  • Рабочая среда: вода, пар
  • Температура рабочей среды: до +225 C°
  • Материал корпуса: серый чугун
  • Присоединение: фланцевое
  • Управление: электропривод
  • Давление:Ру-10 кг/см2
  • Ду:100, 150, 200, 250, 300, 400

Габаритные размеры и масса

Диаметр,ммДлинаМассаЭлектропривод
30ч906бр ДУ5018018МЭП-Н-А
30ч906бр ДУ8021028МЭП-Н-А
30ч906бр ДУ10023040МЭП-Н-А
30ч906бр ДУ15023073МЭП-Н-А
30ч906бр ДУ200330120МЭП-Н-Б
30ч906бр ДУ250450166МЭП-Н-Б
30ч906бр ДУ300500242МЭП-Н-Б
30ч906бр ДУ400600447МЭП-Н-Б

Заказать продукцию

Прайс лист

30ч906бр с электроприводом ГЗ, задвижка чугунная с электроприводом

Задвижки чугунные 30ч906бр трансарм с электроприводом ГЗ

Задвижки и электроприводы поставляемые ЗАО "ТРАНСАРМ" Российского производства.

· Применение: пожаротушение, водоснабжение, отопление, техническая вода, стоки

.

· Температура рабочей среды: до 225 ° C

· Давление: до 10, 16 атм

Задвижки 30ч906бр параллельные с электроприводом используются в качестве запорного устройства на трубопроводах для перекрывания воды и пара при температуре до 225 градусов Цельсия и давлением Ру-1,0 МПа или Ру 1,6 МПа.Направление подачи рабочей среды - любое.

Вид управления - электрический привод. Присоединение муфта кулачковая. На задвижки 30ч906бр устанавливаются электропривода типа: ГЗ-А, ГЗ-Б, ГЗ-В так же при необходимости устанавливаются электропривода во взрывозащищенном исполнении в зависимости от диаметра.

Задвижки устанавливаются в положение приводом вверх. Задвижки 30ч906бр выпускаются с условными диаметрами от Ду-50 до Ду-1000. Присоединение к трубопроводу фланцевое. Присоединительные фланцы по ГОСТ 12817-80.

По Вашему заказу мы установим ответные фланцы на задвижку по ГОСТ 12820 (плоские) или ГОСТ 12821 (воротниковые), фланцы могут быть с паронитовыми прокладками ПОН, резиновыми прокладками, или спирально навитыми прокладками СНП.

Задвижка 30ч906бр с электроприводом ГЗ цена:

Задвижка чугунная фланцевая 30ч906бр Ру-16 (10) Ду50
с электроприводом ГЗ-А.70 / 24

37 020,00

Задвижка чугунная фланцевая 30ч906бр

с электроприводом ГЗ-А.70/24, Ру-16 (10) Ду80

38 800,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-А.70 / 24, Ру-16 (10) Ду100

39 000,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-А.100 / 24, Ру-16 (10) Ду125

53 700,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-А.100/24, Ру-16 (10) Ду150

54 400,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-Б. 200 / 24, Ру-16 (10) Ду200

85 400,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-Б.200 / 24, Ру-10 Ду250

96 490,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-Б.200/24, Ру-10 Ду300

103 000,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-Б.300 / 36, Ру-10 Ду400

167 115,00

Задвижка чугунная фланцевая 30ч906бр с электроприводом ГЗ-В.600 / 24, Ру-10 Ду500

341 058,00

Технические характеристики и размеры задвижки 30ч906бр:

Условный проход, мм

Длина L, мм

Высота H, мм

Масса м, кг. без электропривода

30ч906бр Ду 50

180

250

12,0

30ч906бр Ду 80

210

315

19,0

30ч906бр Ду 100

230

385

30,0

30ч906бр Ду 125

255

430

40,0

30ч906бр Ду 150

280

505

57,0

30ч906бр Ду 200

330

650

97,0

30ч906бр Ду 250

450

810

180,0

30ч906бр Ду 300

500

915

260,0

30ч906бр Ду 400

600

1556

340,0

Корпус, крышка, диски, сальник, клин - серый чугун СЧ 20 ГОСТ 1412-85.

Шпиндель - сталь 25л, 20Х13 ГОСТ 5632-72.

Кольцо уплотнительное, втулка резьбовая - латунь ЛС-59 ГОСТ 15527.

Прокладка под крышку - паронит ПОН ГОСТ 481-80.

Уплотнение шпинделя - сальниковое, кольца графит ТРГ.

Герметичность затвора: класс Д по ГОСТ 9544-2005.

Частота вращения выходного вала = 24 об. / Мин.

Применяемость электропривода к задвижкам:

· ГЗ - А.70: 30ч906бр Ду 50 Ду80 Ду100

· ГЗ - А.100: 30ч906бр Ду100 Ду 150

· ГЗ - Б.200: 30ч906бр Ду 200 Ду300 Ду 400

· ГЗ- В.600: 30ч906бр Ду400 Ду 500

Крутящий момент:

· ГЗ - А.70 = 70 Нм

· ГЗ - А.100 = 100 Нм

· ГЗ - Б.200 = 200 Нм

· ГЗ - В.600 = 600Нм

Мощность электродвигателя:

· ГЗ - А.70 = 0,18 кВт

· ГЗ - А.100 = 0,25 кВт

· ГЗ - Б. 200 = 0,55 кВт

· ГЗ-В 600 = 1,5 кВт

Масса:

· ГЗ - А.70 = 23 кг

· ГЗ - А.100 = 38 кг

· ГЗ - Б.200 = 52 кг

· ГЗ-В.600 = 115 кг

напряжение 380 вольт 50 Герц

ЗАО ПК "ТРАНСАРМ" является официальным дилером "ГЗ Электропривод"

Задвижка чугунная 30ч906бр под электропривод

Для автоматизированного управления потоком рабочей среды применяютзадвижки с электроприводом.Их использование помогает предотвратить возможную аварийную ситуацию, а также позволяет регулировать параметры потока в обычном режиме. В настоящее времязадвижки с электроприводомс преимуществами на объектах химической, нефтегазовой, атомной и других отраслей промышленности. Задвижки этого типа монтируют на самых ответках трассы трубопровода, где важна быстрота и автоматизация процесса перекрытия потока. Их применяют на труднодоступных участках трубопровода, в особо опасных участках, находящихся на большом расстоянии от централизованных пунктов управления. Стоит отметить, что всезадвижки с электроприводомпредназначены только для плавного перекрытия рабочей среды, использовать их как отсечную арматуру не рекомендуется, так как возможен гидравлический удар с последующим разрушением.

Чугунная задвижка 30ч906бр, оснащенная электроприводом, для монтажа в системе трубопровода, где в рабочей среде используются пар или вода (с температурой не более 225 гр.), Также возможно применение в системе канализации.

DN = 80,100,125,150,200,250,300,350,400

PN = 10-16 Атм

= 10-16Атм

Тип задвижки 30ч906бр - параллельная с выдвижным шпинделем.

Задвижки 30ч906бр предназначены для установки в качестве запорного устройства на трубопроводах.

Присоединение к трубопроводу - фланцевое. Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815-80.

Вид управления - электрический привод. Присоединение муфта кулачковая (тип А, Б, В, Г).

Задвижки устанавливаются в положении приводом вверх.

Рабочая среда - вода, пар.

Температура рабочей среды не более + 2250С.

Рабочая среда с любой стороны задвижки.

Герметичность затвора соответствует классу «D» по ГОСТ 9544-2005.

Материал:

корпусных деталей задвижки 30ч906бр- серый чугун СЧ 20 ГОСТ 1412;

уплотнительных поверхностей - латунь ЛС-59 ГОСТ 15527.

Уплотнение по шпинделю - сальниковое (кольца ТРГ).

Уплотнение между корпусом и крышкой - паронит.

Климатическое исполнение - У2, УХЛ4 по ГОСТ 15150-69.

Задвижки соответствуют требованиям ГОСТ 5762-2002 и ТУ 3721-001-00324292-95.

Полный средний срок службы не менее 10 лет.

0

0 Масса D

0, не более

0

80
DN Размеры задвижки 30ч906бр, мм D1 D2 D3 L H d n A
150х150 160 133 104 210 315 18 4 385 172 26
100 215 180 158 104 230 385 18 8 48 5 214 37
125 245 210 184 104 255 430 18 8 550 248 49
150 280 240 212 104 280 505 22 8 640 284 65
200 335 295 268 135 330 650 22 8/12 * 820 360 110
250 405 355 320 135 450 740 26 12 945 420 200
300 9 0035 460 410 370 135 500 925 26 12 1155 516 290
> 300 -уточняйте габариты у менеджеров

Подбор электропривода ГЗ к задвижке 30ч906бр
DN 5033 Электропривод

0 DN 5033 ГЗ / 24

80 ГЗ-А70 / 24
100 ГЗ-А70 / 24
125 ГЗ-А100 / 24
150 ГЗ-А100 / 24
200 ГЗ-Б 200/24 ​​
9 0003250 ГЗ-Б 200/24 ​​
300 ГЗ-Б 300/24 ​​
400 ГЗ-Б 300/24 ​​
> 400 уточняйте у менеджеров УКЭМ
9000 DN задвижки
Подбор Тульского электропривода к задвижке 30ч906бр электропривод НА
80 электропривод НА
100 электропривод НА
125 электропривод НА
150 900
200 электропр ивод НБ
250 электропривод НБ
300 электропривод НБ
400 электропривод НБ
> 400

Обращаем Ваше внимание на более современный тип чугунной запорной арматуры: дисковый затвор, ниже цена, герметичность по классу "а", меньшие габариты, электроприводы значительно дешевле и легче, а так же быстродействие и мн. др. преимущества перед задвижкой .... перейти в раздел дисковые затворы ...

Задвижка клиновая ЛМЗ 30ч906бр с приводом ГЗ Ду50-300 Ру16 чугун в г. Алматы. Москва

Технические характеристики и размеры

Ду ( мм ) Размеры ( мм ) Вес не более ( кг )
D D1 D2 D3 л H д А Б
50 125х125 125 102 104 180 250 18 4 320 125 12
80 150х150 160 133 104 210 315 18 4 385 172 19
100 215 180 158 104 230 385 18 8 485 214 30
125 245 210 184 104 255 430 18 8 550 248 40
150 280 240 212 104 280 505 22 8 640 284 57
200 335 295 268 135 330 650 22 8/12 * 820 360 97
250 390 350 320 135 450 810 22 12 1010 452 180
300 440 400 370 135 500 915 22 12 1150 516 260

Характеристики Элктропривода ГЗ:

Частота вращения выходного вала = 24 об . / мин .
Применяемость элетропривода к задвижкам:

  • ГЗ - А.70: 30ч906бр Ду 50 ÷ 100
  • ГЗ - А.100: 30ч906бр Ду 150
  • ГЗ - Б.200: 30ч906бр Ду 200

Крутящий момент :

  • ГЗ - А.70 = 70 Нм
  • ГЗ - А.100 = 100 Нм
  • ГЗ - Б.200 = 200 Нм

Мощность электродвигателя:

  • ГЗ - А.70 = 0,18 кВт
  • ГЗ - А.100 = 0,25 кВт
  • ГЗ - Б.200 = 0,55 кВт

Масса:

  • ГЗ - А.70 = 23 кг
  • ГЗ - А.100 = 38 кг
  • ГЗ - Б.200 = 52 кг

30ч906бр

задвижка 30ч906бр
электропривод для задвижки 30ч906бр

Тип: Задвижка чугунная под электропривод.

Задвижка 30ч906бр применяется в качестве запорного устройства с дистанционным управлением.

Приводным механизмом задвижки является электропривод.

Задвижка 30ч906бр устанавливаются на горизонтальном трубопроводе электроприводом вверх. Может быть допущена установка задвижек с горизонтальным расположением шпинделя при условии смазки червячной пары и роликоподшипниковов густой смазкой и при наличии опоры под электропривод.

В задвижках уплотнение запорного орган обеспечивается латунная и уплотнительные кольца в корпусе и на дисках.

Основные технические характеристики задвижки 30ч906бр
913 кг Убирары условного прохода: 100, 150, 200, 250, 300, 400 мм

Максимальное рабочее давление: 10с / см 2 .

Материал корпуса: чугун.

Материал уплотнения затвора: латунь.

Уплотнение шпинделя: сальниковая набивка.

Рабочая среда: вода, пар.

Тип присоединения: фланцевый по ГОСТ 12815-01.

Способ управления: электропривод.

Класс герметичности ГОСТ 9544-2005: D.

Максимальная температура рабочей среды: 225 ° С.

Гарантийный срок эксплуатации: 24 месяца.

Срок службы: 10 лет.


По умолчанию задвижка 30ч906бр поставляется без электропривода.

При необходимости комплектации задвижки электроприводом указывайте: «в комплекте с электроприводом».

Задвижка 30ч906бр комплектуется электроприводами «Тулаэлектропривод».

Подробнее об электроприводах для задвижек можно посмотреть тут.

Габаритные и присоединительные размеры задвижки 30ч906бр

30ч906бр размеры

DN, мм

л

H

h2

D0

и

л1

масса, кг

100

230

681

200

395

150

75

150

280

801

200

395

150

112

200

330

1054

780

240

490

402

18,

250

450

1189

921

240

490

402

242

300

500

1324

1070

240

495

402

310

400

600

1690

1340

240

495

402

500

Устройство и принцип работы задвижек 30ч906бр

Крышка крепится к корпусу с помощью болтов и гаек, зажимающих паронитовую прокладку, расположенную между ними.

Для предотвращения прохода рабочей среды между крышкой и шпинделем помещена сальниковая набивка, поджимная сальником с помощью болтов и гаек. Затвор состоит из двух дисков с завальцованными латунными уплотнительными кольцами и стальной распорной осью, с компенсирующими прокладками между ними, которые обеспечивают регулировку прилегания уплотнительных поверхностей и возможность восстановления необходимой посадки при последующем ремонте.

Закрывание задвижки 30ч906бр происходит при помощи электропривода.Шпиндель через втулку получает поступательное движение и перемещает диски вниз на закрытие.

Меры безопасности при работе задвжек 30ч906бр

К обслуживанию задвижек 30ч906бр допустим персонал, изучивший правила эксплуатации и техники безопасности. Запрещается требовать работы по устранению дефектов при наличии давления рабочей среды в трубопроводе. Подтяжка сальника и болтов крепления крышки может производиться без снятия давления в трубопроводе. Использование дополнительных рычагов при ручном управлении не допускает.Не допускает ключи, большие по размерам, чем это требуется для крепежных деталей.

Подготовка к работе, порядок работы и техническое обслуживание задвижки 30ч906бр

Задвижка 30ч906бр должна устанавливаться в месте, доступном для осмотра и обслуживания при эксплуатации. Задвижка устанавливается в любом положении, кроме рукояткой вниз.

Перед монтажом задвижки следует проверить:

  • Состояние крепежных соединений.

При установке задвижки необходимо, чтобы фланцы на трубопроводе были установлены параллельно, без перекосов.Запрещается устранять перекосы фланцев трубопроводов за счет натяга фланцев крепежными болтами.

Перед пуском системы с вмонтированными задвижками непосредственно после монтажа, все задвижки должны быть открыты и должны быть произведены промывка трубопроводов.

Техническое обслуживание и ремонт должны осуществляться по регламенту обслуживания или при обнаружении неисправностей.

Задвижки 30ч906бр, должны быть выдержаны в условиях при температуре внешней среды плюс 25 + 100 о С в течении 24 часов.

Перечень неисправностей задвижки 30ч906бр и способы их устранения

Неисправность

Признаки неисправности

Причины неисправности

Способы устранения неисправностей

Нарушение герметичности затвора.

Пропуск среды при закрытом затворе.

Износ или повреждение уплотнительных поверхностей.

Разобрать задвижку 30ч906бр, проложить дополнительную прокладку под ось распора или притереть уплотнительные поверхности

Попадание постороннего предмета между уплотнительными поверхностями.

Произвести несколько срабатываний задвижки (открыть-закрыть) или разобрать задвижку и извлечь посторонний предмет.

Нарушение герметичности соединения крышки с корпусом

Пропуск среды через соединение крышки и корпуса.

Износ или повреждение прокладки недостаточная затяжка болтов крепления крышки.

Подтянуть равномерно болты или, разобрать задвижку и сменить прокладку.

Нарушение герметичности сальника.

Пропуск среды через сальник.

Ослабление затяжки болтов крепления сальника или износ сальниковой набивки.

Заменить сальниковую набивку или подтянуть равномерно болты.

Задвижка чугунная 30ч906бр с электроприводом

Чугунные задвижки 30ч906бр с электроприводом и выдвижным шпинделем применяют как запорный механизм для воды и пара при температуре до 225 ° С.

Такой тип задвижек устанавливается на горизонтальных трубопроводах в положение приводом вверх ( вертикальное расположение шпинделя ).Также допускается установка задвижек Ду 200 мм и более в положение на ребро на горизонтальных трубопроводах и в положение плашмя на вертикальных трубопроводах при этом необходимо установить электропривод в горизонтальном положении т. е. червяком вниз.

Также читайте: Задвижка фланцевая 30ч6бр. Задвижка 30ч6бк. Задвижка параллельная с выдвижным шпинделем фланцевая.

Задвижка 30ч17бк. Задвижка чугунная фланцевая клиновая двухдисковая с невыдвижным шпинделем.

На рисунке 1 показаны основные размеры для чугунных задвижек типа 30ч906бр с электроприводом.

Рис. 1. Основные размеры задвижек 30ч906бр с электроприводом.

Задвижка 30ч906бр технические характеристики.

В таблице 1 указаны тип и основные размеры для задвижек 30ч906бр по ГОСТ 8437-63 и технические требования по ГОСТ 5762-65 .Герметичность затвора для 3-го класса. Набивка сальниковая асбестовая пропитанная марки АП.

Размеры рассчитаны для задвижек с давлением Ру = 10 кгс / см 2 .

Таблица 1. Размеры и вес задвижки чугунной фланцевой 30ч906бр с электроприводом.

Dy л H h2 л Д D1 д н, в шт. Вес в кг, не более
50 180 570 160 125 18 4 55
80 210 610 195 160 18 4 66
100 230 685 215 180 18 8 75
125 255 745 245 210 18 8 94
150 280 805 280 240 23 8 112
200 330 1050 780 460 335 295 23 8 183
250 450 1185 915 495 390 350 23 12 242
300 500 1340 1070 460 440 400 23 12 310
350 550 1510 1210 495 500 460 23 16 412
400 600 1690 1340 495 565 515 27 16 500

.

Статья оказалась Вам полезной ?! Поделитесь с друзьями в социальных сетях !!!

.

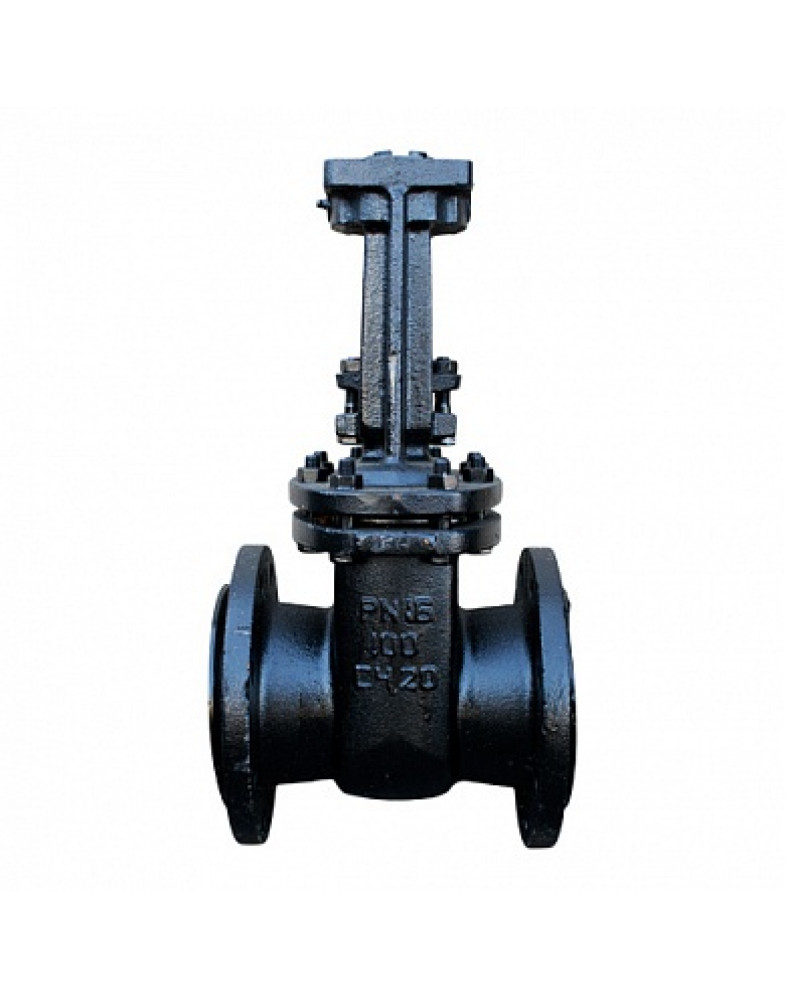

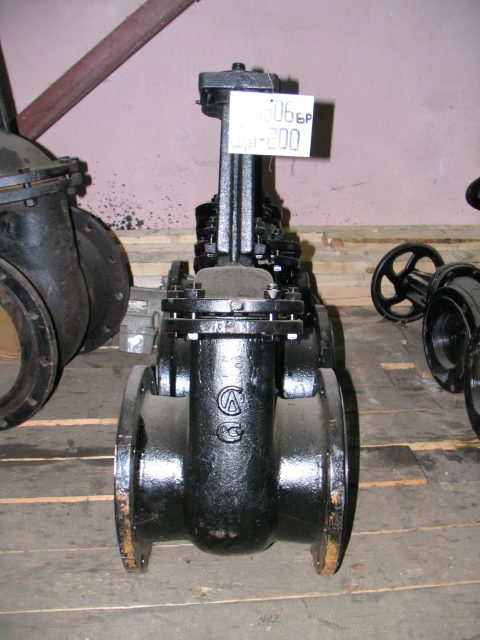

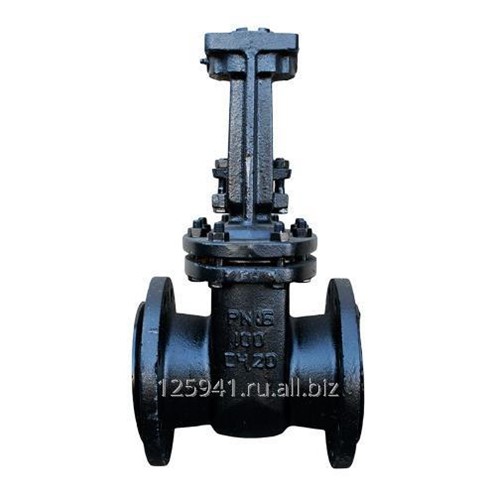

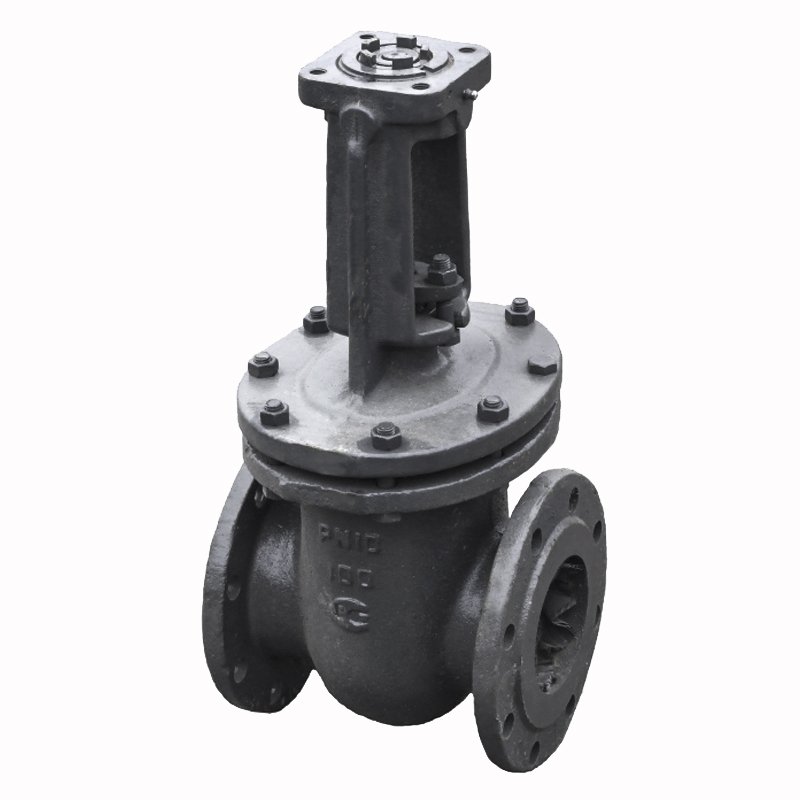

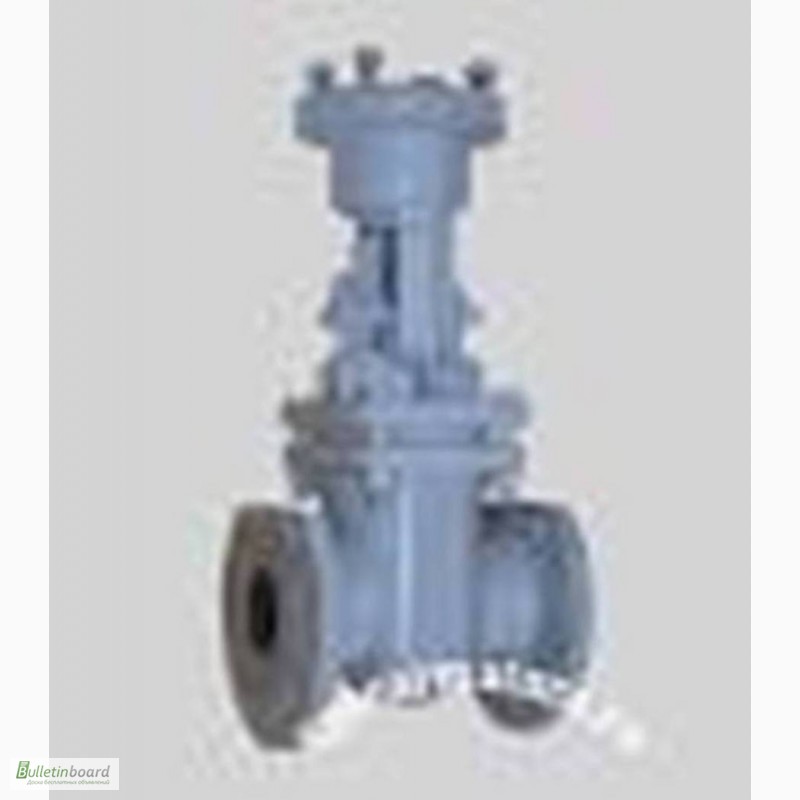

Задвижки чугунные 30ч906бр, DN 50 - 500мм, PN 1,0 МПа, под электропривод. Задвижка 30ч906бр

Задвижки чугунные 30ч906бр под электропривод

Задвижка чугунная 30ч906бр используется в качестве запорного устройства в системах трубопроводов, для перекрывания дальнейшего движения потока рабочей среды.Задвижка 30ч906бр под электропривод, управление задвижкой производится электроприводом. Задвижка изготавливается из серого чугуна СЧ18, уплотнительные поверхности колец и корпуса из латуни ЛЦ38Мц2С2.

В комплект поставки задвижек не входят ответные фланцы, уплотнительные материалы и крепеж.

Задвижки 30ч906бр под электропривод, техническая характеристика:

Управление задвижкой производит: электроприводом;

Номинальное давление: 1,0 МПа;

Рабочая среда: вода, пар, нефть, масло, нефтепродукты;

Максимальная максимальная: + 225С для воды и пара, +90 для нефти, нефтепродуктов, масла;

Температура среды в месте установки: не менее -30С;

Герметичность затвора: С, Д по ГОСТ 9544;

Присоединение: фланцевое.

Задвижки 30ч906бр под электропривод, размеры

Ду, мм

L, мм

n

Н1, мм

Н, мм

D0, мм

D, мм

D1, мм

D2, мм

d, мм

Масса, кг

30ч906бр Ду 50

180

4

278

375

160

160

125

102

18

18

30ч906бр Ду 80

210

4

364

447

160

195

160

138

18

28

30ч906бр Ду 100

230

8

421

513,5

200

215

180

158

18

39,3

30ч906бр Ду 125

255

8

485

700

240

245

210

184

18

57

30ч906бр Ду 150

280

8

570

862,5

240

260

240

212

22

74

30ч906бр Ду 200

330

8

710

1195

280

335

295

268

23

120

30ч906бр Ду 250

450

8

843

1532

320

390

350

320

23

168

30ч906бр Ду 300

500

12

1195

1537

400

440

400

370

23

242

30ч906бр Ду 350

550

16

1225

1535

400

440

460

430

23

250

30ч906бр Ду 350/300

550

16

1225

1535

400

440

460

430

23

250

30ч906бр Ду 400

600

16

1480

1560

400

565

515

482

27

445

30ч906бр Ду 500

700

20

1537

1750

600

670

620

585

27

804

Чугунные задвижки

Задвижка 30ч6бр

Задвижки 30ч39р

Задвижки Металпол

Прочее

Электроприводы

Фланцы стальные

Крепеж

Задвижка чугунная 30ч906бр под электропривод цена

Задвижки чугунные под электропривод

Задвижка чугунная фланцевая 30ч906бр относится к семейству запорной арматуры, которая предназначена для перекрытия потока рабочей среды на магистральном или другом трубопроводе. По большей части конструктивно данный вид задвижки не отличается от 30ч6бр, кроме верхней части изделия - она ​​адаптирована для присоединения электропривода с помощью которого можно открывать и закрывать задвижку автоматически и дистанционно. К трубопроводу чугунная фланцевая задвижка под электропривод крепится с помощью двух фланцев на корпусе, есть присоединение у нее фланцевое. Корпус изделия изготавливают методом литья. Максимальное давление, на которое рассчитана задвижка, не должно превышать 1,0 МПа при максимально допустимом значении температуры не более 225 ° C.
Чугунные фланцевые задвижки с электроприводом 30ч906бр имеют две конструкционные особенности: затвор в задвижке параллельный, и запорный элемент выполнен в форме клина, поэтому эти задвижки еще называют клиновыми чугунными задвижками. Запорный клин в задвижка фланцевая 30ч906бр движется в движение автоматически с помощью электропривода. Электроприводные задвижки очень удобны в эксплуатации и особенно это удобно, когда речь идет о больших диаметрах, где нужно приложить не мало усилий для закрытия и открытия задвижки. Чугунная задвижка 30ч906бр электроприводная монтируется на трубопроводах по транспортировке воды, воздуха, пара и других рабочих сред, которые не активизируют процессы коррозии и порчи материалов, из которых изготовлена ​​задвижка. Если задвижка эксплуатируется и устанавливается согласно техническим условиям, то она прослужит долго.
Фланцевая задвижка 30ч906бр хоть и является металлическим изделием, но при этом остается достаточно хрупкой, ее нельзя бросать, потому что это может привести к образованию микротрещин, которые в последствии могут превратиться в трещины побольше и тем самым привести к полной негодности. запаять - это не сталь.При необходимости потребятся фланцы, крепеж и прокладки.

Задвижка электроприводная фланцевая:

Технические данные:
Корпус: чугун
Клин: чугун + латунное покрытие
Крышка: чугун
Уплотнение сальника: сальниковая набивка
Тип присоединения: фланцевый
Управление: автоматическое с помощью электропривода

Технические характеристики:
Максимальное давление: 1,0 МПа
Температура рабочей среды: +225 ° C
Рабочая среда: вода, нефтепродукты и другие нейтральные к материалам жидкости

Ниже приведено схематическое изображение задвижки в разрезе.

DN, мм 100 150 200 250 300
D2, мм 158 212 268 320 370
L, мм 230 280 330 450 500
H, мм 385 505 650 810 915
A, мм 485 640 820 1010 1150
B, мм 214 284 360 452 516
Вес, кг 30 57 97 180 260

Интересно знать! Автоматизация производств в современной промышленности - это оптимизация технологических процессов и минимальное вмешательство людей в работу системы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
