Электронный пастух для коров – сколько стоит, как сделать своими руками

Содержание

принцип работы, как изготовить своими руками

Человек не всегда может осуществлять контроль над крупными сельскохозяйственными животными во время выпаса. Электропастух для КРС, МРС, лошадей поможет контролировать пастбищный выгул, обеспечит сохранность животных и посевов.

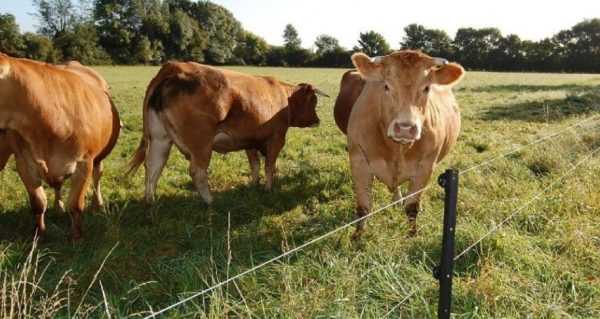

Электропастух для КРС

Принцип работы электропастуха

Устройство, с частотой прохождения импульсов высокого напряжения, по проводникам — 1 раз в секунду, проводит ток в землю через тело животного, которое коснулось изгороди. Максимальная сила тока составляет 3 мА, что абсолютно безвредно для организма животного, но достаточно для постепенной выработки условного рефлекса. Понятие изгородь — боль запоминается КРС довольно быстро, при условии стабильного местоположения ограждения.

Правила по выбору правильной модели

При выборе электрического ограждения сперва обращают внимание на то, от чего питается аппарат: солнечные батареи, электросети или аккумулятора. Существует комбинированный вариант – аккумуляторно-солнечный, он считается самым выгодным с экономической стороны.

Обращайте внимание на вольтаж и силу тока в характеристике аппарата. Однако здесь следует учитывать несколько моментов:

  • какую возрастную категорию вы собираетесь пасти. Если смешанное стадо с некрупными животными, то подойдет устройство со среднем напряжением, если будут выгуливаться взрослые крупные особи, то придется брать мощный аппарат;
  • густота и высота растительности на месте, где планируете устанавливать электропастуха. Некоторые производители заявляют о возможном уменьшении силы тока, если проволока сильно соприкасается с травой.

Если в планах создать стационарное пастбище, то выбирать следует продукцию постоянного типа. Она отличается массивными размерами и меньшей мобильностью, но позволяет оградить большую площадь для выпаса.

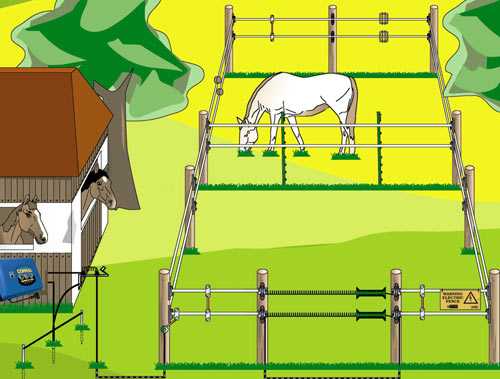

Из чего состоит электрическая изгородь?

Конструкция электрической изгороди

  • Металлические или пластиковые стойки (столбики), между которыми натянута проволока в несколько рядов (высота от земли до нижнего слоя по нормам равняется 25 см, а до верхнего 90-110 см). Стойки оснащены изоляторами и располагаются на расстоянии 10-30 метров друг от друга.
  • Генератор. Он обеспечивает подачу коротковолнового напряжения по всему периметру изгороди.
  • Проводник. Это плюсовое направление тока, идущее по периметру.
  • Заземление. Второе направление (отрицательное), идущее в землю.
  • Молниеотвод (громоотвод). Защищает генератор от ударов электрическим разрядом, устанавливается между генератором и ограждением.
  • Ворота. Используются для выпуска и запускания животных без отключения импульсного генератора. Они состоят из изолятора, пластиковой ручки и пружины.

Преимущества использования

Электропастух для КРС имеет множество положительных сторон:

  1. Бюджетность. Если взять одинаковую площадь пастбища и сравнить возведение постоянного загона и установку электроизгороди, то вторая будет составлять 30-40% от стоимости первого варианта.
    Выпас осуществляется почти без участия человек, а значит можно сэкономить на обслуживающем персонале, ведь электропастух заменяет несколько рабочих на пастбище.
  2. Мобильность. Конструкция легко собирается и разбирается. Перенос ограждения на разные места позволит взять травостой под контроль, а выбор мест с более ценной растительностью улучшит молочные и мясные качества скота.
  3. Прочность. Материалы конструкции высокого качества, противостоят различным воздействиям внешней среды.
  4. Безопасность. Боль, причиняемая животным, находится в пределах разумных показателей. Электрические разряды не нарушают чувствительность рецепторов на теле КРС, не влияют на показатели продуктивности.

Электрические разряды не нарушают чувствительность рецепторов

Изготовление своими руками

Умелые владельцы хозяйств и ферм изготавливают изгороди своими руками. Конструкция кажется сложной лишь на первый взгляд. В бюджетном самодельном варианте используются уйма подручных средств.

  1. Например, вместо проводника – тонкая проволока.

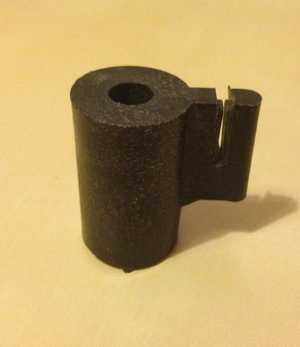

  2. В качестве изоляторов могут быть использованы пластиковые бутылки, крышечки от них, кусочки велокамер, закрепленные саморезами.
  3. Для заземления подойдут железные прутья длиной не менее 1,2 метра.
  4. Составные части можно скреплять высоковольтными шнурами.
  5. Стеклопластиковые трубы отлично выполнят роль стоек. Такой вариант придаст большей мобильности создаваемой конструкции.

То есть, можно включать фантазию, подбирать аналогичные подручные материалы, начинать строить, но и не забывать про соблюдение техники безопасности.

Справка. Люди, имеющие опыт, в возведении такой конструкции с удовольствием делятся схемами и подробными инструкциями на различных интернет — ресурсах.

Для того, чтобы электропастух был более эффективным, необходимо соблюдать некоторые условия:

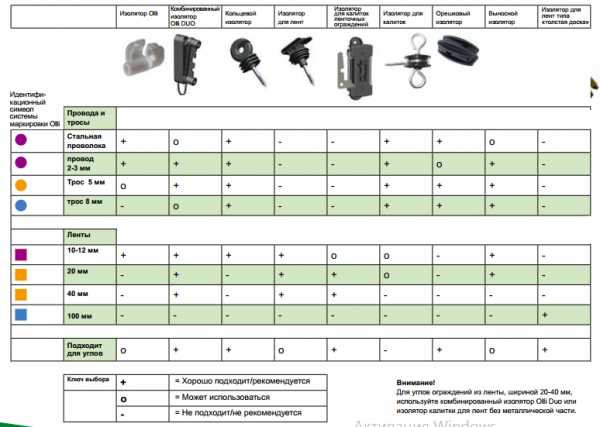

  • отдать предпочтение фарфоровым изоляторам;
  • оптимальный вариант электропроводника — это оцинкованная проволока, диаметром 2,5 мм. Железная — не подойдет в силу предрасположенности к быстрому окислению на воздухе;
  • обеспечение безопасности сооружения. Не игнорировать установку элементов, которые будут контролировать и при необходимости отключать систему, если она стала неисправной, во избежание причинения вреда, как животным, так и людям.

Установка укрощающей изгороди освободит время, которое тратилось на постоянный присмотр за животными. Исчезнет потребность в рабочем персонале. Изгородь окупит себя в течение нескольких месяцев.Спрос на электропастуха в хозяйствах, где содержится крупный рогатый скот, постепенно возрастает. Однако некоторые фермеры остаются приверженцами устойчивых массивных конструкций.

fermhelp.ru

Самодельный электропастух своими руками: схема, материалы, установка изгороди

Сегодня правильный и эффективный выпас животных можно проводить без участия людей. Для этого существует устройство под названием электропастух.

При минимальных усилиях человека скот будет обеспечен питанием на ограниченном данной конструкцией участке.

Количество обслуживающего выпас персонала уменьшается, как и затраты на оплату труда. Такая организация производительности возможна при использовании специальной изгороди.

Контроль за перемещением животных с использованием данного приспособления больше не потребуется. Оно применимо и в других целях. Вполне реально соорудить ограждение своими руками.

Что такое электропастух?

Электропастух

Электроизгородь защищает пасущихся животных от посягательств извне и ограничивает их перемещение за пределы конструкции, благодаря чему окрестность тоже будет в безопасности.

Устройство представляет собой генератор, передающий ток по проводу. Достаточное напряжение отпугивает крупный рогатый скот от ограждения. В то же время дикие звери не смогут напасть на овцу или корову.

Для чего нужно приспособление и как оно устроено?

Для каких целей применяется электропастух:

  • Мобильная изгородь позволяет без участия людей пасти крупных, средних животных и птицу.
  • Питомцы перемещаются внутри участка свободно, а не на привязи.
  • Электрический провод защищает от хищников.
  • Устройство применимо и для ограждения посевов, опасных площадей на ландшафте.

Самодельный электропастух включает несколько элементов, основным из которых выступает трансформатор. Слои сердечника его обмотки разделены картоном для увеличения зазора.

Для намотки применяется провод ПЭВ 0,18. Нужные значения электрической емкости получают с помощью специальных конденсаторов, рассчитанных для напряжения конкретного уровня.

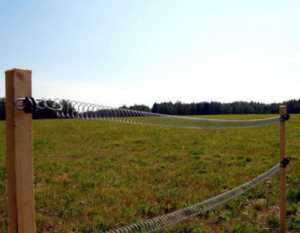

Проволока без изоляции закрепляется на изоляторах, установленных на опорах из металла, пластика или дерева.

Источник импульсов питается напряжением 220 вольт.

Конструкция состоит из:

  • заземления в виде шеста или проволоки;
  • молниеотвода, предотвращающего выход источника питания из строя во время грозы;
  • проводников соответствующего типа, изоляторов;
  • генератора напряжения.

Установка всей изгороди не требует помощи специалистов. При покупке готового набора нужно отдельно приобретать опорные столбики.

Что потребуется для создания своими руками

Устройство представляет собой простую конструкцию, которую вполне можно сделать самостоятельно. Электропастух, сделанный своими руками, обойдется гораздо дешевле, чем профессиональное оборудование.

Изготовление подобного загона даже для крупного рогатого скота (КРС) в простейшем случае требует ограды лишь из одной линии провода.

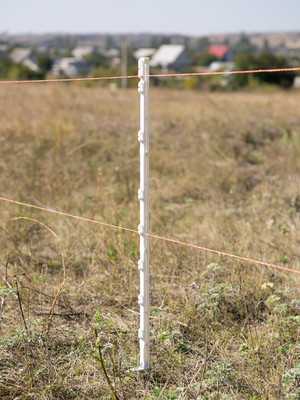

За основу берутся столбы из металла или дерева, заостренные с одного конца и снабженные резьбой с другого. Протягивают электрокабели длиной до 200 м.

На резьбу накручиваются изоляторы. Столбики должны иметь длину от метра до 120 см, их располагают на расстоянии приблизительно 10 м один от другого.

Если они металлические, монтаж упрощается. К заостренному концу приваривают перекладину, помогающую устанавливать конструкцию.

Генератор приобретается или делается самостоятельно, для чего берутся следующие элементы:

  • специальная катушка, например, от автомобиля;
  • аккумулятор;
  • трансформатор;
  • несколько транзисторов.

Схема электропастуха реализуется на небольшой пластине, спрятанной в деревянном ящике.

Важно! Не следует уменьшать сопротивление преобразователя, увеличивая напряжение для получения большего эффекта от конструкции. Ведь ток, проходящий по кабелю, будет отнюдь не безвреден для животных и людей.

Схема электропастуха

Конструкция, как и схема данного приспособления, отличаются простотой. Основная часть состоит из проволоки, по которой передается ток от источника – катушки зажигания.

Она также представляет собой преобразователь напряжения в импульсы, которые должны быть короткими, чтобы не нанести вреда при передаче с конкретной частотой. Потребуются также три таймера 555.

Нетрудно изготовить и генератор. Используется готовый транзистор, исполняющий функцию передачи импульсов. Катушка зажигания, используемая в схеме электропастуха, наделена двумя функциями.

Это вырабатывание напряжения и преобразование его в импульсы, которые передаются на изгородь (в отличие от автомобиля, где они идут на свечи).

Дальнейший (после создания источника) этап – сборка конструкции, включая столбы и сетку (проволоку). А после этого ограда подключается к генератору.

Важно! Следует выбирать схему с короткими импульсами, поскольку длинный и мощный может привести к тому, что животное не сможет покинуть место поражения. Непредсказуемость в поведении возникает из-за спазма мышц. К тому времени придет очередной удар током, который может убить.

Подбор характеристик на выходе токового устройства делается для каждой разновидности питомцев. Поэтому следует ознакомиться с публикациями различных авторов в интернет или других источниках.

Есть несколько схем на выбор с параметрами длин волн для животных разных размеров. Но данную характеристику можно отрегулировать своими силами при наличии более основательных навыков радиолюбителя.

Одна из схем для КРС показана ниже:

Она достаточно упрощенная.

Здесь применены:

  • диоды (VD1, VD3) – КД226В и (VD4) – от 10 кВ;
  • сопротивления – 1 Вт;
  • конденсаторы – 400 В;
  • динистор (VD2) – КН102И;
  • тиристор (T1) – КУ202Н;
  • катушка.

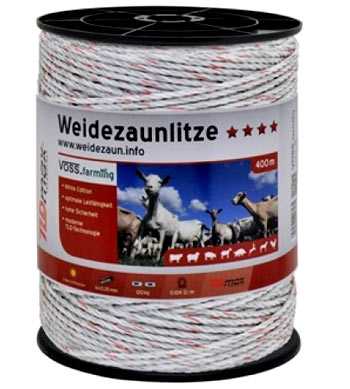

Материалы для пастуха

Приобретая материалы для изгороди, в первую очередь ориентируются на расстояние между опорами – около 10 м. Проволока должна быть с антикоррозийным покрытием, чтобы она могла дольше эксплуатироваться.

Приобретая материалы для изгороди, в первую очередь ориентируются на расстояние между опорами – около 10 м

Делая ограждение своими руками, лучше взять оцинкованную, диаметр в пределах 2 мм. Также потребуются фарфоровые или керамические изоляторы.

Они не боятся влаги, природных явлений. Хотя можно применить обычные пластиковые бутылки, подрезанные до нужных размеров.

Условия изготовления эффективной изгороди

Для функционирования электропастуха существует ряд условий:

  • Устанавливаемое по периметру ограждение создается из металлической проволоки или сетки. Последняя не может касаться земли.
  • Опорные столбы должны выдерживать высокое напряжение.
  • Источник высоковольтных импульсов обязательно заземляется.

Важно! Электроизгородь должна отпугивать животное, а не наносить вред.

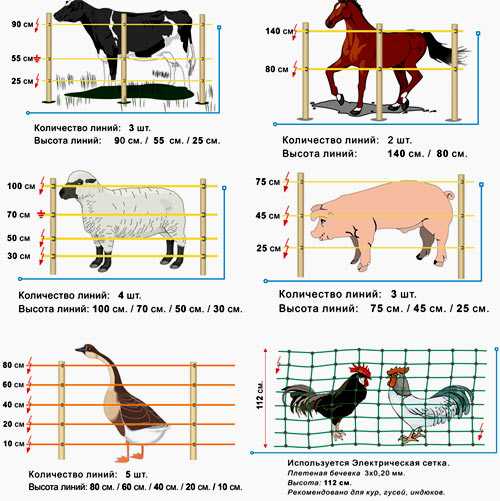

Количество и высота линий

Высота опорных столбов подбирается разная для каждого вида животных (оптимально – 1 метр). Проволока натягивается в простейшем случае в 1 ряд, что подходит для КРС. А также в два, три и более линий. Применима и сетка, которая наиболее подходит птице.

Количество и высота линий электропастуха для свиней

Установка своими руками

Для установки сначала надо определиться с площадью участка. Опорные столбы могут находиться на расстоянии друг от друга не более 10 м. Периметр делится на этот интервал.

Получается необходимое число столбов. Каждый из них должен быть снабжен изолятором, к которому прикрепляется провод. Простой вариант – бутылка из пластика без дна, надетая на столб. Вокруг горла удобно делать витки провода.

Проволоку желательно снабдить яркими лентами для большей заметности. Людей предупреждают надписью. Применив готовый генератор или сделав его из катушки зажигания и трех таймеров 555, нужно заземлить источник.

Для этого берутся один или несколько металлических прутьев 120 см, углубляются в грунт на метр. В конце монтажа сооружение делится на участки, дополняется воротами.

Преимущества и недостатки изгороди

Электропастух – практичное и удобное устройство

Принцип работы электропастуха следующий: животное, соприкасаясь с проволокой, ощущает электрический разряд до 3 мА и в дальнейшем опасается подходить к заграждению на близкое расстояние, сталкиваться с ним.

Подобная мощность тока не наносит вреда здоровью, а лишь вынуждает испытать неприятные ощущения.

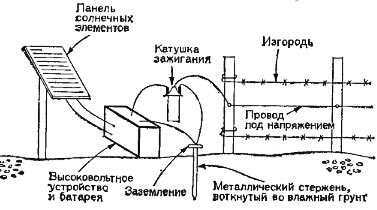

Генератор установки питается от электросети или солнечной батареи мощностью 12 вольт и более. Но последний случай менее эффективен. Электропастух – практичное и удобное устройство.

Его основные преимущества:

  • Легкость в установке, мобильность (можно перенести на другое место).
  • Выпас осуществляется без участия людей, загон работает автономно.
  • Простота сооружения.
  • Небольшая стоимость.
  • Ограничение выпаса животных на конкретном участке.
  • Возможность использования для защиты посевов растений от свободно гуляющего скота.

Недостатки устройства:

  • Необходимость базовых знаний основ электрики при самостоятельной сборке.
  • Большой расход энергии.
  • Быстрый износ аккумулятора.



Заключение

При сооружении электроизгороди для выпаса животных своими руками особое внимание уделяют безопасности.

Если возникают сложности с пониманием принципа работы устройства, лучше взять готовую схему для источника тока и импульсов либо купить готовый генератор.

ГАДАЛКА БАБА НИНА:
'Чтобы в доме всегда водились деньги и удача, просто положите в углу дома...' Читать далее ►

domaferma.com

Как применять электропастух для коров

Электропастух стал особенно популярным в последнее время. От этого изделия зависит очень многое, в том числе и количество воспроизводимого скота и его сохранность. Электропастух позволит сэкономить ваше время и деньги, а также ограничит участок выпаса животных. Чтобы научиться грамотно использовать устройство, необходимо ознакомиться со всеми тонкостями его сборки и видами изделий. Кроме того, в данной статье вы узнаете, как изготовить электропастух своими руками.

Блок: 1/9 | Кол-во символов: 469
Источник: https://selhoz.guru/skot/elektropastuh

Принцип работы и преимущества использования

По внешнему виду электрический пастух напоминает обычный металлический забор, который пропускает подключенный к нему электрический ток, вырабатываемый с посекундным интервалом импульса. Полученный при соприкосновении с забором разряд доставит животному неприятные ощущения, без нанесения вреда. Но это будет способствовать выработке у коров рефлекса и очень скоро стадо перестанет подходить к изгороди. Кроме того, электрический пастух предупредит проникновение внутрь пастбища хищника или чужого человека. Удар тока будет не столько сильным, сколько запоминающимся. Долго находиться под воздействием тока будет невозможно, поэтому стаду, которое пасется за его пределами, ничего не угрожает.

Подобное устройство отлично подходит не только для коров, но и для других сельскохозяйственных животных. Разведение свиней тоже предполагает их регулярный выпас, поэтому без подобной изгороди при наличии их большого количества не обойтись.

По внешнему виду электрический пастух напоминает обычный металлический забор

Электрический пастух легко монтируется на выбранном месте пастбища и также легко снимается. Его установка не требует специальных навыков. Электропитание изгороди может работать:

  • от сети;
  • автономно;
  • от солнечных батарей.

На сегодняшний день подобная ее конструкция является оптимальным вариантом выпаса КРС без использования привязи.

Преимущества использования электропастуха очевидны:

  • удобство и практичность;
  • простота монтажа;
  • экономия денежных средств на оплату наемного труда;
  • невысокая стоимость.

Электрическую изгородь для выпаса домашнего скота можно как изготовить самостоятельно, так и приобрести полный его готовый комплект.

Видео обзор электропастуха

Блок: 2/5 | Кол-во символов: 1701
Источник: https://orchardo.ru/11049-elektricheskij-pastux-dlya-korov-modeli-i-ix-preimushhestva.html

Назначение электропастуха

Если вы желаете не просто организовать своё пастбище, а ещё и сделать это грамотно, то вам никак не обойтись без электропастуха. Очевидно, что перемещение скота требует непрерывного контроля, который, как правило, осуществляет наёмный работник или даже несколько человек. Разумеется, немалые суммы идут им на зарплату, кроме того, не всегда даже самому опытному пастуху удаётся уследить за животными. Электропастух позволит вам избавить себя от подобных затрат, а также сможет осуществлять безупречный контроль за скотом.

Данное устройство являет собой генератор однопроводного или же многопроводного ограждения. Установив его по периметру участка, на котором планируется выпас скота, хозяин таким образом чётко ограничивает территорию, не позволяя животным разбредаться в разных направлениях. К тому же ограда не только контролирует передвижение коз, овец, коров и другой живности, но и защищает их от внешних угроз. Лисы, дикие собаки, воры — каждому из перечисленных будет проблематично преодолеть находящуюся под напряжением сетку. Не стоит забывать и о многочисленных посевах, которые животные могут затоптать и испортить.

Из всего вышесказанного следует лишь один вывод: электропастух — вещь нужная и полезная, а многие негативные отзывы исходят лишь из неумения людей правильно пользоваться оборудованием.

Блок: 2/9 | Кол-во символов: 1335
Источник: https://selhoz.guru/skot/elektropastuh

Выбираем электроизгородь правильно

Перед тем как совершить покупку, необходимо определиться, какой вид изгороди вам нужен. Они бывают постоянные и временные. Затем нелишним будет набросать примерный план будущего загона. При этом необходимо учитывать все особенности ландшафта (возвышенности, низины, водоёмы).

Важно! Не рекомендуется устанавливать электрическую изгородь в непосредственной близости от подземных коммуникаций и мест прокладки высоковольтного кабеля!

Обратите внимание на то, каким образом вы будете подключать изгородь. Если поблизости нет постоянного источника электроэнергии, то есть смысл отдать предпочтение тем моделям, которые работают от аккумулятора или солнечных батарей.

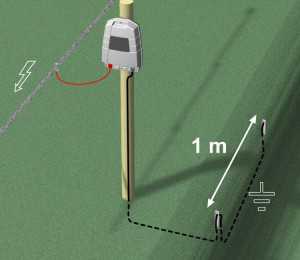

Заземление тоже играет большую роль в эффективности всей системы. Кроме того, будет совсем неплохо, если изгородь будет оборудована громоотводом.

Различные аксессуары тоже заслуживают вашего внимания. К ним относится материал, из которого изготовлены столбики (в основном это дерево или металл). Тип ворот и конструкция замка. Здесь уже ориентируйтесь на свои индивидуальные предпочтения.

Блок: 3/6 | Кол-во символов: 1081
Источник: http://fermerznaet.com/zhivotnovodstvo/krs/elektroizgorod.html

Устройство приспособления

Если говорить простым языком об устройстве данного новшества, то это обычный трансформатор, на который наматывают броневой сердечник. Сердечник же разделён бумажными слоями. Обмотка на трансформаторе осуществляется с помощью электропроводов двух типов: ПЭВ 0,31 и ПЭВ 0,18. А подача электрического тока происходит через плёночные конденсаторы. Ограждение закрепляется на стойках, выполненных из металла или из пластиковых материалов.

Функционирует электропастух следующим образом: животное прикасается к нему и ощущает удар током. Разряд при этом не слишком сильный, и скот испытывает скорее неприятные ощущения, чем боль. Разумеется, здоровье животного ни в коем случае не подвергается никакому риску. В памяти у стада понемногу откладывается нужная информация, и животные больше не пытаются выйти за границы пастбища, стремясь при этом находиться на как можно более безопасном расстоянии.

Из каких подручных материалов можно самостоятельно изготовить данное приспособление?

  • В первую очередь — это заземляющие шесты и пружины, из которых будут изготавливаться основные элементы.
  • Проводники нужной разновидности.
  • Генератор напряжения и изоляторы.

Важно учесть, что если вы покупаете уже готовое оборудование, то необходимо приобрести и опоры, не идущие в комплекте, но необходимые для конструкции. Установка как самодельного, так и покупного устройства не требует каких-либо особенных навыков и умений. Собственно, и изготовление электропастуха своими руками не является сложным процессом, и при выполнении всех необходимых действий, прописанных в инструкции, сделать устройство сможет каждый.

Блок: 3/9 | Кол-во символов: 1612
Источник: https://selhoz.guru/skot/elektropastuh

Краткий обзор моделей

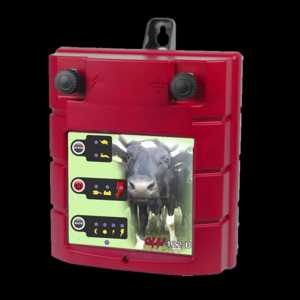

Электропастух для КРС можно приобрести в готовой комплектации или сделать самостоятельно. Вот небольшой обзор наиболее популярных на российском рынке моделей электрических пастухов.

Продукция компании Olli

Эта финская компания уже давно занимается изготовлением и продажей электрических изгородей. Вся продукция подлежит обязательной сертификации и представляет собой товар высокого качества. Вот технические характеристики электрических пастухов от этого производителя:

  • модель: SG3, 122B, 180B;
  • защищённый периметр: от 500 до 3000 метров;
  • материал столбов: дерево и металл.

Конструкция имеет две линии для подключения и может работать от аккумулятора.

Продукция компании «Рикс-тв»

Эта компания — единственный отечественный производитель, который изготавливает комплектующие для электрических изгородей:

  • модель: в основном изготавливаются по индивидуальным заказам;
  • защищённый периметр: любой, всё зависит от желания заказчика:
  • материал столбов: металл.

Отличается удобством монтажа и низкой ценой. Кроме того, компания берёт на себя обязательства по бессрочному послегарантийному обслуживанию.

Продукция компании Lacme

Эта французская компания производит в основном постоянные электро-изгороди. Отличием от аналогичных товаров является наличие световых индикаторов, при помощи которых можно осуществлять контроль за работоспособностью системы:

  • модель: SECUR 300;
  • защищённый периметр: до 150 километров;
  • материал столбов: дерево, металл.

Имеет двойной электрический импульс, который повышает болезненные ощущения. Продукция изготовлена в полном соответствии с международными стандартами.

Блок: 4/6 | Кол-во символов: 1590
Источник: http://fermerznaet.com/zhivotnovodstvo/krs/elektroizgorod.html

Как выбрать изгородь

В настоящее время рынок электронных заборов наполнен самыми разными моделями на любой вкус и бюджет. Вы можете выбрать именно ту изгородь, которая подойдёт для вашего скота. Нужно отметить, что самостоятельное изготовление устройства выйдет куда дешевле, чем приобретение уже готовой изгороди. Однако, вне зависимости от того, будете ли вы делать изгородь сами, или закажете в магазине уже готовое изделие, не избежать такого важного этапа, как покупка опорных столбов, которые в комплекте с самой изгородью не идут.

Такие столбы чаще всего бывают деревянные или металлические, но опытные скотоводы всё-таки не рекомендуют их брать. Дело в том, что сейчас к приобретению доступны опоры из стеклопластика. Это более экономный, а также безопасный вариант. В производстве стержней из стеклопластика используются новейшие технологии и материалы лучшего качества, что позволяет заметно продлить жизнь устройства. Более того, приобретение подобных опор позволит вам отказаться от траты денег на изоляторы, ведь столбы и без того плохо проводят электрический ток, то есть являются диэлектриками.

Для установки электропастуха скотоводам понадобится аккумулятор, особенно если пастбище находится далеко. Необходимо учесть, что при установке изгороди с аккумулятором вам понадобятся некоторые знания в области электрических устройств.

Если говорить о наиболее бюджетном варианте проволоки, из которой будет изготовлена сама изгородь, то здесь подойдёт обычная проволока для сварочных аппаратов.

Блок: 4/9 | Кол-во символов: 1501
Источник: https://selhoz.guru/skot/elektropastuh

Изготовление своими руками

Умелые владельцы хозяйств и ферм изготавливают изгороди своими руками. Конструкция кажется сложной лишь на первый взгляд. В бюджетном самодельном варианте используются уйма подручных средств.

  1. Например, вместо проводника – тонкая проволока.
  2. В качестве изоляторов могут быть использованы пластиковые бутылки, крышечки от них, кусочки велокамер, закрепленные саморезами.
  3. Для заземления подойдут железные прутья длиной не менее 1,2 метра.
  4. Составные части можно скреплять высоковольтными шнурами.
  5. Стеклопластиковые трубы отлично выполнят роль стоек. Такой вариант придаст большей мобильности создаваемой конструкции.

То есть, можно включать фантазию, подбирать аналогичные подручные материалы, начинать строить, но и не забывать про соблюдение техники безопасности.

Справка. Люди, имеющие опыт, в возведении такой конструкции с удовольствием делятся схемами и подробными инструкциями на различных интернет — ресурсах.

Для того, чтобы электропастух был более эффективным, необходимо соблюдать некоторые условия:

  • отдать предпочтение фарфоровым изоляторам;
  • оптимальный вариант электропроводника — это оцинкованная проволока, диаметром 2,5 мм. Железная — не подойдет в силу предрасположенности к быстрому окислению на воздухе;
  • обеспечение безопасности сооружения. Не игнорировать установку элементов, которые будут контролировать и при необходимости отключать систему, если она стала неисправной, во избежание причинения вреда, как животным, так и людям.

Установка укрощающей изгороди освободит время, которое тратилось на постоянный присмотр за животными. Исчезнет потребность в рабочем персонале. Изгородь окупит себя в течение нескольких месяцев.Спрос на электропастуха в хозяйствах, где содержится крупный рогатый скот, постепенно возрастает. Однако некоторые фермеры остаются приверженцами устойчивых массивных конструкций.

Блок: 6/6 | Кол-во символов: 1833
Источник: http://FermHelp.ru/elektropastux-dlya-krupnogo-rogatogo-skota/

Необходимые материалы

Если вы всё-таки решили приобрести деревянные или металлические опоры, то для качественной работы пастуха не обойтись без изоляторов. Существует несколько вариантов их изготовления и закрепления.

  • Пожалуй, самым распространённым и бюджетным вариантом являются обрезанные пластиковые бутылки. Закрепить их легко с помощью саморезов. Провод следует продеть в вырезанное отверстие.
  • Одним из наиболее простых способов изготовления изоляторов считается обмотка мест, где проходит провод, изолентой.
  • Для изоляторов можно даже использовать крышки от пластиковых бутылок.
  • А также для конструкции подойдут обычные велокамеры, которые закрепляются саморезами.

О подборе материалов для электропастуха можно говорить очень долго, ведь при изготовлении данной конструкции к использованию подходят самые разные вещи. Находчивость и умение обращаться с инструментами сослужат вам добрую службу в составлении бюджета. Важно лишь не забывать об элементарных правилах безопасности.

Заземление для ограды также можно подобрать недорогое. Это и куски арматуры, и обычные прутья из железа. Главный параметр, на который необходимо ориентироваться в выборе заземляющих материалов, — их длина, составляющая не меньше 130 см. Помещать прутья нужно на глубину порядка метра, чтобы работа их была качественной. Продвинутые скотоводы отмечают необходимость смачивания прутьев в особенно засушливое время, чтобы достигнуть желаемого результата. Помните: если не сделать заземление качественно, то вся конструкция потеряет смысл.

Блок: 5/9 | Кол-во символов: 1513
Источник: https://selhoz.guru/skot/elektropastuh

Преимущества и недостатки изгороди

Электропастух – практичное и удобное устройство

Принцип работы электропастуха следующий: животное, соприкасаясь с проволокой, ощущает электрический разряд до 3 мА и в дальнейшем опасается подходить к заграждению на близкое расстояние, сталкиваться с ним.

Подобная мощность тока не наносит вреда здоровью, а лишь вынуждает испытать неприятные ощущения.

Генератор установки питается от электросети или солнечной батареи мощностью 12 вольт и более. Но последний случай менее эффективен. Электропастух – практичное и удобное устройство.

Его основные преимущества:

  • Легкость в установке, мобильность (можно перенести на другое место).
  • Выпас осуществляется без участия людей, загон работает автономно.
  • Простота сооружения.
  • Небольшая стоимость.
  • Ограничение выпаса животных на конкретном участке.
  • Возможность использования для защиты посевов растений от свободно гуляющего скота.

Недостатки устройства:

  • Необходимость базовых знаний основ электрики при самостоятельной сборке.
  • Большой расход энергии.
  • Быстрый износ аккумулятора.

Блок: 5/6 | Кол-во символов: 1055
Источник: https://domaferma.com/oborudovanie/elektropastuh-svoimi-rukami.html

Заключение

При сооружении электроизгороди для выпаса животных своими руками особое внимание уделяют безопасности.

Если возникают сложности с пониманием принципа работы устройства, лучше взять готовую схему для источника тока и импульсов либо купить готовый генератор.

Блок: 6/6 | Кол-во символов: 350
Источник: https://domaferma.com/oborudovanie/elektropastuh-svoimi-rukami.html

Тонкости в изготовлении

Опытные скотоводы уверяют: самостоятельно выполненные и установленные конструкции будут работать совершенно, если соблюдать некоторые тонкости в процессе.

  • Во-первых, при выборе проводника следует отдавать предпочтение оцинковочной проволоке, чей диаметр в идеале будет составлять два с половиной миллиметра. Лучше избегать проволоки из металла, потому как она быстрее всего приходит в негодность.
  • Изоляторы не должны быть подвержены негативному влиянию влаги. Лучшим вариантом будут фарфоровые изделия.
  • В системе необходимо установить преобразователь, за счёт которого можно будет повышать эффективность всей конструкции с помощью понижения сопротивления. Однако профессионалы советуют этого не делать, так как усиленные разряды тока могут причинять вред, причём не только животным, но и их хозяевам.

Электрическое питание конструкция может получать от следующих видов источников:

  • от автономного источника;
  • от питания, идущего от сети;
  • от солнечной батареи.

Блок: 6/9 | Кол-во символов: 973
Источник: https://selhoz.guru/skot/elektropastuh

Электропастухи для разного скота

Для различных видов животных электропастухи изготавливаются по-разному. Это зависит от их размеров, способности к прыжкам и юркости.

  • Электропастух для коров состоит из трёх линий проволоки, которые следует расположить на следующей высоте по отношению к земляной линии: на 25, на 55 и на 95 см.
  • Для лошадей будет достаточно двух линий. Первая из них должна находится на высоте 140 см, а вторая — на 60 см ниже.
  • Электропастух для коз и овец изготавливается из четырёх линий проволоки, так как это животные достаточно юркие. Первая на высоте 100 см и все последующие — на расстоянии 30 см друг от друга.
  • Для гусей необходима изгородь из пяти линий, располагающихся на высоте 80, 60, 40, 20, 10 см от земли.
  • Для всех птиц, в том числе и гусей, можно использовать изгородь-сетку высотой в полтора или чуть меньше сантиметров.

И важнейшим этапом, следующим после установки электропастуха, является приучение скота к нему. И в этом вам поможет шнур-плетёнка. Дело в том, что при использовании тонкой проволоки животное просто не замечает его и, натыкаясь, отшатывается, получая удар тока. Таким образом, мы, конечно, получаем нужный результат, но стоит вспомнить о том, что конструкция может повредиться в любой момент, а сбои в работе какого-либо из элементов немедленно приведут в негодность всё устройство. Когда животные вновь наткнутся на неработающую изгородь и не получат ожидаемого удара тока, то просто снесут всё на своём пути.

Во избежание подобных неприятностей необходимо сделать так, чтобы животные опасались подходить к изгороди, а для этого им нужно видеть конструкцию. Шнур-плетёнка толще проволоки и имеет яркий цвет, поэтому несколько контактов с ним обычно достаточно, ведь благодаря яркости и видимости скот лучше запоминает опасное место.

Блок: 7/9 | Кол-во символов: 1778
Источник: https://selhoz.guru/skot/elektropastuh

Самостоятельная установка

В качестве источника питания для электропастуха используется катушка зажигания. Однако с этим прибором нужно быть особенно осторожным. При установке важно внимательно следовать инструкции, чтобы не получить в результате короткое замыкание.

Что касается остальных этапов монтажа, то всё довольно просто. Необходимо установить опорные столбы на расстоянии не более 10 м друг от друга. А на верхнем конце, который уже был предварительно подготовлен и на котором есть резьба, наматывается проволока или же шнур-плетёнка, а также устанавливаются изоляторы. Длина вашего электропастуха может достигать любых размеров. Всё зависит исключительно от ваших предпочтений и размера стада.

Очень важно обратить внимание на ландшафт местности, в которой вы устанавливаете изгородь. Следует учесть, что вы не имеете права устанавливать электропастуха вблизи от высоковольтных станций, потому как это может привести к крупной аварии.

Блок: 8/9 | Кол-во символов: 940
Источник: https://selhoz.guru/skot/elektropastuh

Как выбрать уже готовое устройство

Если же у вас нет желания изготавливать конструкцию самостоятельно, то можно выбрать уже готовое изделие, которое, разумеется, будет в несколько раз дороже. К процессу покупки нужно подойти особенно тщательно, так как производители часто завышают цену на электропастухов, чтобы извлечь как можно больше выгоды.

Итак, прежде чем пойти на рынок за устройством, необходимо определить для себя, в каком из двух видов изгороди вы нуждаетесь: во временной или постоянной. Следующее, чему стоит уделить внимание: насколько далеко располагается пастбище от ближайшего источника энергии. Если постройка, от которой конструкция может получать электричество, располагается довольно далеко, то при покупке следует отдавать предпочтение изгороди, идущей в комплекте с автономным источником энергии. Это может быть как аккумулятор, так и солнечная батарея.

В этом году мы установили электропастух и очень им довольны! Содержим пони, следить за которыми раньше было довольно сложно. Но теперь все проблемы исчезли, животные гуляют по восемь часов в день, счастливые и здоровые! Переносить конструкцию удобно. Рекомендую!

Сказать, что довольны покупкой данного устройства, — не сказать ничего! Просто замечательное и заметно облегчающее жизнь приспособление. Скот в полном порядке, электропастух стоит крепко и надёжно. Перед покупкой действительно важно проконсультироваться со специалистом, чтобы подобрать ту изгородь, которая подойдёт именно вам.

Пользуемся уже больше трёх лет, и результаты вполне удовлетворяют. При правильной работе это абсолютно безопасно как для скота, так и для его хозяев. Все конюшни у нас огорожены, и ещё ни одна лошадь не прорвалась за их пределы. Важно со вниманием отнестись к такому пункту, как заземление. Тогда и функционировать всё будет как следует.

Блок: 9/9 | Кол-во символов: 1804
Источник: https://selhoz.guru/skot/elektropastuh

Кол-во блоков: 22 | Общее кол-во символов: 30515
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://orchardo.ru/11049-elektricheskij-pastux-dlya-korov-modeli-i-ix-preimushhestva.html: использовано 1 блоков из 5, кол-во символов 1701 (6%)
  2. http://fermerznaet.com/zhivotnovodstvo/krs/elektroizgorod.html: использовано 2 блоков из 6, кол-во символов 2671 (9%)
  3. http://FermHelp.ru/elektropastux-dlya-krupnogo-rogatogo-skota/: использовано 2 блоков из 6, кол-во символов 2668 (9%)
  4. https://domaferma.com/oborudovanie/elektropastuh-svoimi-rukami.html: использовано 4 блоков из 6, кол-во символов 3031 (10%)
  5. https://GidFermer.com/zhivotnye/korovy/elektropastux.html: использовано 3 блоков из 5, кол-во символов 8519 (28%)
  6. https://selhoz.guru/skot/elektropastuh: использовано 9 блоков из 9, кол-во символов 11925 (39%)

alt-zem.org

Как сделать электроизгородь для овец, свиней и КРС своими руками

Одной из разновидностей защитного ограждения является электрический забор, или электроизгородь.

Так выглядит ограда под током для скота

Вернуться к оглавлению

Что это такое

Как следует из названия, это такое ограждение, защитные функции которого усилены воздействием электрического тока. Как известно, все живое подвержено влиянию электричества, воздействующего на физическое и психическое состояние организма.

В зависимости от назначения, виды и параметры электрических изгородей изменяются в широком диапазоне. Можно выделить два основных типа:
  • Охрана периметра от проникновения посторонних животных или препятствование тому, чтобы покидали пространство собственные;
  • Охрана периметра от проникновения человека извне или выхода наружу.

Принцип действия электроизгородей обоих типов одинаков. На металлические провода, закрепленные на изоляторах, подается напряжение. В результате контакта объекта с проводом возникает электрическая цепь, в которой объект выполняет функцию проводника электричества от источника в виде провода до заземления, то есть грунта. Прохождение тока высокого напряжения создает непереносимый уровень дискомфорта, болевые ощущения. При высоком напряжении и силе тока это может приводить к термическим ожогам и гибели.

Схема устройства и размеры электроизгороди для скота

Вернуться к оглавлению

Пастбища для животных

Наиболее распространенными являются электроизгороди в качестве ограждений для выгулов скота. Организация такого места позволяет обеспечить безопасность животных от техногенных факторов в случае неконтролируемого их перемещения с неогороженной территории. Не менее важным обстоятельством является возможность защитить остальные территории от проникновения на них животных и нанесения ущерба имуществу и людям.

Изгороди для огораживания пастбищ представляют собой очень легкое, малозаметное сооружение. Невидимый даже с небольшого расстояния тонкий провод проложен в несколько ярусов по невысоким столбам.

Физическая прочность такого сооружения очень низкая, и через забор, не находящийся под током, способно пройти любое животное. Диаметр ограждающих проводов составляет от одного до трех миллиметров.

Вернуться к оглавлению

Ограждение для домашних питомцев

Аналогичным образом устраивается и ограждение для выгула домашних животных.

Чертеж устройства электрической ограды для домашних животных

Содержание их в клетках и вольерах может наносить вред здоровью и психическому состоянию. Строительство огороженных площадок достаточно дорого и приводит к ухудшению облика. В последнее время приобретают популярность небольшие электроизгороди, монтируемые внутри жилой территории. Животные не чувствуют себя изолированными и обладают значительной степенью свободы.

В то же время покинуть ограниченную территорию они не могут. Такой электрический забор можно сделать еще более легким, чем для ограждения пастбищ крупного и мелкого скота. На опорах устанавливаться один ряд проводов. Эффект достигается несложной дрессировкой, во время которой животное ощущает воздействие тока и не рискует приближаться к опасному предмету.

Вернуться к оглавлению

Защита от диких животных

Проникновение представителей дикой фауны на эксплуатируемые территории иногда представляют большую проблему. Сельскохозяйственные угодья привлекают животных доступностью и обилием корма. Расширение и усложнение инфраструктуры цивилизации привело к тому, что появление крупных животных на ее объектах создает реальную угрозу не только для них, но и для безопасности людей.
Столкновение автомобиля, движущегося на большой скорости, с крупным копытным смертельно опасно и для животного, и для пассажиров. Проблема существует издавна, но именно с появлением недорогих электроизгородей возникла возможность ее решения.

Вернуться к оглавлению

Материалы для изгороди

Электрический забор состоит из стоек, изоляторов, проводника тока и соединительных элементов. Для стоек применяются любые материалы, удовлетворяющие конкретным условиям. Это может быть дерево, металл, пластмасса, бетон. Изоляторы, на которые крепятся провода, обычно изготавливают из пластмассы. Применение обычных фарфоровых изоляторов вполне возможно, но их установка может оказаться дороже и не всегда доступна.

Чертежи и схемы электрических изгородей для различных животных

Главным элементом в электрическом заборе является проводник тока. В таком качестве традиционно используют стальную оцинкованную проволоку толщиной от одного до трех миллиметров. Установка, крепление и натяжение ее не всегда удобно и не очень технологично. Поэтому проволоку рекомендуют использовать для долговременных ограждений с применением достаточно прочных столбов.

Альтернативой проволоки стали проводящие элементы на основе полимеров:

  • Шнуры из лавсана толщиной до пяти миллиметров;
  • Плетеные ленты от одного до четырех сантиметров;
  • Пластмассовые ленты с фольгированной поверхностью.

В них встроены металлические нити или электропроводящая фольга. Полимерные ограждающие элементы гораздо удобнее в монтаже, не требуют сложного натяжения. Многократное использование не приводит к утрате потребительских свойств, что является привлекательным качеством для устройства временных или перемещаемых ограждений.

Невидимый с некоторого расстояния стальной провод затрудняет выработку у животных рефлекса, удерживающего их от приближения к ограде. Элементы ограждения на основе полимерных материалов гораздо заметнее, поскольку окрашиваются в броские цвета и имеют больший габарит. Животное быстро воспринимает установленную границу и не пытается ее пересекать, ему проще выдерживать безопасное расстояние.

Вернуться к оглавлению

Электрическое питание

Для обеспечения своих функций электрический забор должен быть подключен к источнику питания. В зависимости от комплектации и целей использования они отличаются. Наиболее распространенным является применение обычного соединения с бытовой электролинией. В комплект изделия должен входить преобразователь тока или напряжения, дающий необходимые выходные параметры.

На потребляемую мощность оказывает влияние расстояние между крайними точками сети, напряжение, диаметр проводов и потери в самом ограждении.

Применяются такие источники питания, как аккумуляторы или преобразователи солнечного света. Это позволяет использовать электрический забор вдалеке от коммуникаций, что более полно соответствует потребностям животноводства. Однако автономные источники имеют свои очевидные недостатки. Солнечные преобразователи зависят от освещенности и не будут работать в темное время суток. Аккумуляторы необходимо поддерживать в заряженном состоянии, что может создавать трудности.

Вернуться к оглавлению

Молниезащита и заземление

Находящийся под напряжением забор становится уязвимым для грозовых разрядов. Молниезащита электроизгороди осуществляется установкой специального прерывателя, отключающего источник питания при резком увеличении нагрузки. Иногда электроизгородь необходимо заземлять.

В зависимости от условий среды и конструкции ограждения оно выполняется при помощи заглубленных металлических штырей или шин. В некоторых конструкциях изгородей заземление токонесущих проводов не производится, а нулевой провод размещается в нижнем ярусе. Расстояние до рабочего провода рекомендуется около тридцати сантиметров.

Вернуться к оглавлению

Установка забора

В первую очередь монтируются столбики ограждения, на которые крепится электрическая оснастка.

Процесс установки электроизгороди

В отличие от обычных заборов расстояние между столбами может быть большим. Они могут стоять друг от друга на тридцать и более метров. Провод достаточно легкий и прочный, что позволяет натягивать его без провисания. С использованием упругих полимерных проводящих элементов задача еще более упрощается.

Столбы устанавливаются на подготовленный фундамент или в предварительно сделанное углубление в грунте. Стойки в местах поворотов следует крепить подкосами. Следует сказать, что жестких требований по установке опор ограждения для электроизгородей нет. Столь же распространены и опоры для проводов, которые просто втыкаются в грунт. В отличие от остальных заборов вертикальность столба и надежность закрепления в грунте не имеют решающего значения.

Вернуться к оглавлению

Устройство прохода

Для организации прохода для животных через участок ограждения устанавливаются распашные ворота. Несмотря на название, это обычный участок забора с временно демонтируемым электрическим ограждением.

Схема устройства прохода в электроизгороди

Контактный провод закрепляется в изолирующей рукоятке, снабженной специальным коннектором. Коннектор может закрепляться на контактном элементе столба другой секции забора или, наоборот, отделяться от нее. При этом общая токопроводящая сеть оказывается либо замкнутой, либо разомкнутой.

При организации ворот необходимо учитывать, что животные боятся приближаться к проводам, поэтому ворота следует сделать широкими, чтобы животное не испытывало страха. Расстояние должно быть достаточным для того, чтобы позволяло не замечать провода на рабочих секциях. При использовании лент и шнуров с сигнальными признаками ширина ворот должна создавать у животного ощущение безопасности.

Вернуться к оглавлению

Обслуживание

После монтажа всех элементов ограждения, источника питания и электрической арматуры проводится тестирование сооружения. Электрический забор должен соответствовать эксплуатационным требованиям по параметрам напряжения и силы тока. Убедившись, что достигнуты проектные характеристики, сооружение можно использовать по прямому назначению.

Пример смонтированной электрической ограды

Периодически, не реже двух раз в год, следует повторять проверки электрооборудования, чтобы убедиться в его исправности. Эксплуатировать можно только неповрежденный забор, поэтому по мере необходимости его следует осматривать. Целостность ограждения может нарушаться животными, падением деревьев, появлением высокой травы и другими причинами, последствия которых нужно устранять.

svoizabor.ru

Электропастухи для КРС приобрести (по ценам от завода) — Доставка по России.

Если вы столкнулись с трудностями в поиске товара,
мы предоставим информацию о его наличии по телефону:
+7 (473) 204-51-78

Электропастухи необходимы для выпаса скота на определенной территории. С помощью электрических заборов можно препятствовать выходу животных на поля и дороги, по максимуму использовать травостой, а также ограждать стадо и посевы от диких зверей.

Для установки электроизгороди требуются:

  • электропровода,
  • генератор или собственно электропастух,
  • комплектующие для калитки,
  • натяжители,
  • изоляторы,
  • соединители,
  • молниеотвод,
  • заземление,
  • тестовая система,
  • кабель под высоким напряжением.

Выбор системы исходит из того, для какого скота будет создаваться ограждение. Сначала подбираются провода: для крупных и медлительных животных нужны прочные металлические тросы. Если в стаде быстрые и крупные особи, в частности самцы, потребуются многожильные провода из нержавейки с покрытием из полиэтилена или широкие цветные ленты, переплетения которых выполнены из стали.

При монтаже проводников необходимо соблюдать следующие рекомендации.

Число уровнейВысота, см
Кони280, 140
Коровы, быки60, 110

Ограждения от диких хищников устанавливаются в три уровня на 30, 60 и 90/ 100см.

Выбирая генератор, учитывают размеры пастбища и характеристики животных. Для крупного рогатого скота (КРС) и лошадей подойдут следующие варианты.

ПитаниеМаксимальное напряжение, VПериметр изгороди, кмПояснение
От сети650060Для небольших территорий, предназначенных для лошадей на летний период.
8000160Генератор невысокой мощности, оптимален для пастбищ средних размеров.
8300220Подходит для ограждения средних площадей выпаса быков.
9500310Для протяженных электроизгородей, где организован выпас коней.
8700450Надежно защитит территорию от проникновения хищных зверей.
9500600-650Рекомендуется для стад, расположенных на больших пастбищах при любых погодных условиях.
От аккумулятора990020Для временных или передвижных изгородей небольшой протяженности, ограждающих лошадей.
980025Мощные, экономичные, для временных пастбищ КРС и коней.
9100-990030
850080Для любых крупных животных. Эффективные, отличаются низким потреблением тока.
740090



Наиболее мощные электропастухи предпочтительны для

  • – изгороди многокилометрового периметра,
  • – стад, где много взрослых самцов,
  • – скота с длинной шерстью.

Для калитки предлагается два вида комплектов: пружинный и гибкий шнур. Коровам подойдет любой из них, лошадям предпочтительнее устанавливать ворота с гибким проводом, чтобы хвост случайно не застрял в пружине и не повредился. Под входом прокладывают высоковольтный кабель.

Столбы размещаются равномерно по всей площади, расстояние между соседними опорами не должно превышать 10 метров. Если местность сложная, с перепадами рельефа, столбы располагаются ближе.

Перед установкой проводников на опоры крепятся изоляторы. Выпускаются в нескольких видах:

  • кольцевые со штырем,
  • угловые,
  • для калитки,
  • для лент,
  • «орешковые» – для многожильных кабелей,
  • комбинированные – могут монтироваться и в углах, а на концах шнуров, подходят и для тросов, и для широких лент.

Соседние тросы или ленты скрепляются соединителями – пластинчатыми или трубчатыми. Конкретная деталь подбирается по диаметру проводника.

Чтобы провода не провисали, на них ставят натяжители. Для равномерного тока во всем заборе устанавливают перемычки между тросами разных уровней через каждые 200-300 метров

eltemiks-vet.ru

Что нужно знать про электро­изгороди

Оценка перспективных направлений повышения эффективности использования пастбищ для крупного рогатого скота показала, что организационно и экономически целесообразно малопродуктивные сельскохозяйственные угодья преобразовывать в более продуктивные культурные пастбища путем посева многолетних и однолетних трав и использовать мелкозагонный и крупнозагонный способы выпаса животных с применением электропастуха.

Электроизгороди обеспечивают порционное, наиболее эффективное использование травостоя в мелких загонах. При крупнозагонном способе вместо дорогостоящей капитальной изгороди также целесообразно применять дешевый электропастух.

Составляющие электропастуха

Рассмотрим основные элементы для построения электроизгороди:

1. Электропастух (генератор)
2. Проводники (провода, ленты, шнуры)
3. Изоляторы для проводников
4. Столбы
5. Комплект для калитки
6. Соединители
7. Шест заземления
8. Молниеотвод
9. Тестер
10. Специальный высоковольтный кабель
11. Дополнительные элементы

Рекомендации по высоте и количеству линий

Для разных животных рекомендуется разная высота размещения проводников и количество линий в зависимости от физиологических особенностей.

Общая схема

Рассмотрим общий вид электроизгороди на схеме. В примере показано ограждение с тремя линиями.

Принцип работы конструкции

Действие электроизгороди в обычных условиях: животное одновременно касается земли и проводника электроизгороди и получает легкий удар током.

Электропастух (генератор) вырабатывает импульсы высокого напряжения, проходящие по проводникам с частотой 1 раз в секунду. При соприкосновении животного с изгородью электрический ток проходит через тело животного в землю. Животное получает слабый удар электрическим током и отходит от изгороди. Удар током не представляет опасным для жизни животного, а вырабатывает у животного устойчивый рефлекс не приближаться к изгороди.

Варианты питания электроизгороди:

  • с питанием от сети напряжением 220 В
  • с питанием от батареи 9-12В
  • с питанием от солнечной батареи

Если есть возможность, всегда выбирайте электропастух, работающий от сети. Мощный пастух необходим, когда:

  • идет выпас животных с длинной шерстью
  • лента ограждения расположена низко (риск: трава может касаться ограждения)
  • изгородь большой протяженности
  • в стаде есть самцы

Установка столбов для калитки:

1. Определитесь с разметкой территории, местоположением электропастуха, количеством и расположением проходов.
2. Установите столбы для калитки. Калитка должна обеспечивать беспрепятственный проход животных, людей и проезд техники.
3. Установите столбы для электроизгороди по всему периметру.

Высота столбов должна быть фиксированая по всему периметру (по отношению к ландшафту). Расстояние между столбами подбирается с учетом ландшафта. Чем больше перепадов высот, неровностей, канав и т.д., тем чаще устанавливаются столбы. Максимальное расстояние между столбами 10 метров.

Размер калитки

Рекомендуемая ширина калитки в зависимости от используемого комплекта от 2,5 м до 4,5 м. Пружинный комплект: 4,5 м

Комплект с гибким шнуром: 3,2 или 4,5 м.

При использовании только ручек и изоляторов для калитки отдельно, расстояние между столбами должно составлять от 2,5 до 3,5 м.

Установка калитки (пружинный комплект)

Порядок установки:
1. Установите столбы для калитки
2. Вкрутите в столбы изоляторы для калитки
3. Соедините пружину с изолированной ручкой
4. Установите пружинный комплект на изоляторы для калитки

Установка комплекта для калитки:
1. Комлект для калитки состоит из пружины, изолированной ручки и изоляторов для калитки. Изолированные ручки позволяют открывать и закрывать калитку, не отключая электропастух.
2. Подберите оптимальную высоту линий электроизгороди. Высота и количество линий для каждого вида животных подбирается согласно рекомендациям.

Установка калитки с гибким шнуром

Монтаж изоляторов

1. Установите столбы для электроизгороди по всему периметру
2. Наметьте высоту линий изгороди.
3. Высота линий подбирается с учетом рекомендаций для каждого вида животных.
4. Вкрутите столбы изоляторы при помощи специального приспособления.
5. Проверьте, чтоб все изоляторы были установлены прорезью для проводника вверх.

Важно! При использовании деревянных столбов установка изоляторов обязательна, так как потери напряжения на сырой древесине значительны. Проводники не должны касаться неизолированных элементов изгороди. Это может привести к поломке электропастуха.

Установка проводников

1. Закрепите проводник за изолятор для калитки с помощью специального соединителя, сделав несколько витков.

2. Затяните соединитель для обеспечения надежного контакта.

3. Соедините верхнюю линию электроизгороди с нижней. Установите перемыкчи между линиями каждые 200 – 300 м для обеспечения равномерного распределения высокого напряжения по всей длине изгороди.

4. Проверьте качество соединений.

Соединение линий между собой

Соедините линии между собой перемычками. Проведите электричество под калиткой с помощью высоковольтного кабеля. Это обеспечит хороший ток электричества через калитку.

Правый край калитки. Продолжайте тот же провод, не обрывая его! Соединитель для проводов предотвратит выскакивание провода при открытии калитки. К этому же соединителю Вы можете подключить провод для проведения электричества под калиткой.

Установка соединителей

Соединение проводников для обеспечения хорошего контакта используйте специальные соединители OLLI. Некачественные соединители подвергаются коррозии и нарушают работу электроизгороди.

Порядок установки:

1. Вставьте проводник в соединитель

2. Затяните соединитель дляобеспечения контакта

Выбирайте качественные проводники и соединители

Важно! Не соединяйте проводники узлом! Узлы не обеспечивают должного контакта, вследствие чего возникает искрение. Искрение приводит к перегреву и к преждевременному выходу из строя проводника. Также искрение может стать причиной помех в работе радиоаппаратуры.

Так нельзя!!! Проводники изгороди не должны касаться земли, растительности, деревянных или металлических столбиков изгороди. Рекомендуется тщательно очищать растительность на участке вблизи электроизгороди.

Установка натяжителей

Натяжка проводников

Натяжители необходимы для натяжки проводников по периметру. При хорошем натяжении проводники меньше подвержены колебаниям, что увеличивает срок службы.

Порядок установки:

1.Вставьте проводник в натяжитель
2.Натяните проводник до устранения провисания

Установка электропастуха (генератора)

1. Установите генератор, закрепив его с помощью крепежных элементов, входящих в комплект поставки.

2. Установите шест заземления рядом с генератором. Шест заземления должен быть заглублен минимум на 80 см в землю. Для сухого и сыпучего грунта (песок) используйте несколько шестов заземления.

Порядок установки:

  1. Установите генератор
  2. Вбейте шест заземления на 80 см в землю.
  3. Установите источник питания.

Организуйте качественное заземление!

Заземление электропастуха не должно быть связано с заземлением зданий, общим заземлением сети или водопроводом. По технике безопасности, заземление электропастуха должно быть установлено на безопасном расстоянии (не менее 10м) от заземления зданий (или водопровода).

По этой причине для организации заземления рекомендуется использовать специальный высоковольтный кабель. Это особенно важно в тех случаях, когда электропастух расположен в помещении и заземляющий кабель нужно вывести из здания.

При подключении заземления к водопроводу, последствием может быть ощущение ударов электрическим током например в душе. Подключение заземления пастуха к общей системе заземления электросети может вызвать помехи в работе электро- и радиоустройств, например в телефоне.

Установите шест заземления на берегу реки, озера или на краю канавы (необходимо влажноеместо). Никогда не устанавливайте заземляюший шест под крышу, так как сухая почва (песок) плохо проводит электричество!

Подключение генератора

1. Установите молниеотвод. Молниеотвод необходим для предотвращения выхода из строя генератора при попадании разряда молнии в электроизгородь. Подключите молниеотвод к электроизгороди.
2. Подключите электропастух к заземлениюи молниеотводу.
3. Подключите электропастух к источнику питания, соблюдая полярность.

Порядок установки:
1.Установите молниеотвод
2.Подключите молниетвод к электроизгороди.
3.Подключите генератор к заземлению и к молниеотводу
4.Подключите генератор к источнику питания

Второй вариант установки молниеотвода

Проверка работы электроизгороди

Измерение напряжения в электроизгороди: Включите генератор и проверьте с помощью тестера напряжение в проводниках и соединителях. При работе электроизгороди в местах соединений не должно быть искрения. Если при работе электроизгороди слышны щелчки в соединениях, это признак плохого контакта и искрения. Искрение приводит к перегреву и преждевременному выходу из строя проводников.

Порядок проверки изгороди:
1. Заземлите тестер
2. Проверьте напряжение в местах соединения.
3. Проверьте напряжение на проводниках. Напряжение изгороди должно быть как минимум 4,0 кВ (4000В) в зависимости от модели электропастуха.

Проверка заземления

Проверка заземления с помощью тестера:

1. Выключите электропастух

2. Соедините ленту изгороди с землейкак можно дальше от электропастуха, как минимум на расстоянии 100 м от пастуха. Соединить ленту с землей можно, например, прислонив к ленте касающийся земли железный шест.

3. Включите электропастух и вставьте вземлю заземляющий стержень тестера Olli-Digitester на расстоянии 1 м от заземляющего шеста. Коснитесь клеммой тестера заземляющего шеста или клеммы заземления электропастуха. Значение напряжения высветится на дисплее.

Если показание тестера превышает 300 В (0,3 кВ), заземление слабое. Причиной может быть слишком сухая почва, ржавый или слишком короткий шест заземления, недостаточное количество шестов заземления.

Проверка исправности электропастуха

Проверка электропастуха тестером:

1. Отсоедините электропастух от изгороди.

2. C помощью тестера Olli измерьте напряжение междуклеммами электропастуха.

3. Подключите питание электропастуха

4. Коснитесь тестером клемм электропастуха:заземляющим стержнем тестера – клеммы заземления пастуха; второй клеммой тестера — “+” клемму электропастуха, отмеченную знаком “молния”.

В зависимости от модели электропастуха тестер должен показывать напряжение 4000-10 000 вольт (Digitester: 1 кВ = 1000 вольт).

(Если Вы используете новую модель электропастуха Olli, клемма тестера Digitester не поместится в клемму красной кнопки электропастуха. В этом случае присоедините к пастуху кусок ленты и измерьте напряжение на ленте.)

pastuh.pro

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
