Принцип работы и устройство электродвигателей?

Под электродвигателем подразумевается электротехнический механизм, который используется для получения механической энергии из электричества. Такое устройство распространено во всех сферах деятельности, включая промышленность и бытовую технику.  Назначением техсредства считается приведение в движение присоединенных к нему механизмов. Есть большое количество модификаций электрического двигателя, но все они работают на одних и тех же принципах и имеют обязательный набор узлов.

Общая информация

Электродвигатели получили широкое распространение из-за нескольких качеств. Среди них:

  • универсальность. Механизмы используются в различных сферах;
  • простота и надежность;
  • большой ресурс.

Используется несколько видов электродвигателей. По типу питания они могут быть постоянного и переменного тока. В первом случае электроэнергию двигатель получает от аккумулятора, батареи или блока. При переменном типе двигателя соединение идет напрямую к электросети.

Принцип работы может быть синхронным и асинхронным. У механизма с синхронизацией есть обмотка на роторе, на которую подается напряжение. Асинхронные модели не обладают такими элементами и отличаются сниженной вращательной скоростью из-за отсутствия статорного магнитного поля.

Сам процесс взаимодействия осуществляется на основе влияния магнитного поля на элементы двигателя и приведение их во вращение. При поступлении в электродвигатель энергии внутри возникает электромагнитная индукция, которая в виде силы передается на вращающие сегменты.

Устройство

У электродвигателя есть стандартный набор узлов. Элементы:

  • неподвижная часть в виде статора;
  • в качестве подвижной части выступает ротор, который и формирует вращательный момент;
  • коллектор. Он требуется для 2 функций, включая переключение тока при скользящих контактах, а также показатель роторного угла;
  • скользящие контакты представлены в виде щеток, который находятся вне ротора и прижаты к коллектору.

Из электродвигателя формируется механизм электропривода, необходимый для функционирования оборудования.

Любой электродвигатель нуждается в двух основных частях, в частности подвижной и неподвижной части. Статорная часть включает в себя корпус, который создается из материалов немагнитного типа, медную обмотку с проволочным сечением квадратного или круглого типа, сердечник, собираемый из пакетов пластин стали электротехнического типа. В качестве немагнитных материалов выступает чугун или алюминиевый сплав.

Роторная часть состоит из сердечника, у которого конструкция формируется из стальных листов с пазовой алюминиевой заливкой, что дает создать набор стержней. Также используются торцевые кольца, необходимые для замыкания конструкции, и электродвигательный вал, запрессовываемый в роторную часть из стали высокой прочности.

Принцип работы

Весь принцип работы основан на электромагнитной индукции, при которой осуществляется взаимодействие двух полей статора с роторными магнитными полями.   Это дает привести в движение подвижную часть, что приводит к появлению вращательного момента. Именно с его помощью часть, которая относится к подвижным, приводит к появлению механической энергии, возникающей при вращении.

Такой вариант работы одинаков для всех типов электрических двигателей.

Особенности

Электродвигатели при изготовлении получают определенный набор характеристик, который заложен с помощью конструкционных особенностей и использования модификаций.

Основные показатели, определяющие возможности двигателя электрического типа:

  • мощность;
  • частота вращения в об/м;
  • крутящий момент, который также называется вращающим;
  • потребление тока;
  • КПД в %;
  • сетевое напряжение;
  • частота сети.

При выборе требуется учитывать не только показатели, но и тип электрического двигателя. Асинхронные и синхронные двигатели используются в разных сферах из-за своих особенностей. Первый тип также отличается тем, что может иметь многофазное функционирование.

На рынке встречается много модификаций, которые значительно отличаются от стандартного простейшего двигателя на электрической основе. В большинстве ситуаций производители пытаются повысить КПД или устранить основные недостатки механизма. Но принцип работы остается одним для всех моделей.



Электродвигатель работает на основе электромагнитной индукции, когда подвижная и неподвижная часть устройства контактируют с друг другом электромагнитными полями. Это приводит к тому, что возникает вращательный момент, то есть электрическая энергия превращается в механическую. На рынке представлено много разнообразных моделей электродвигателей, но все они работают на одинаковых принципах и имеют однотипные составные части.

схема, принцип работы и устройство

Асинхронный электродвигатель – это электрический агрегат с вращающимся ротором. Скорость вращения ротора отличается от скорости, с которой вращается магнитное поле статора. Это – одна из важных особенностей работы агрегата, так как если скорости выровняются, то магнитное поле не будет наводить в роторе ток и действие силы на роторную часть прекратится. Именно поэтому двигатель называется асинхронным (у синхронного показатели скоростного вращения совпадают).

В данной статье мы сфокусируемся на том, что представляет собой схема работы такого двигателя и – самое главное, насколько она эффективна при его эксплуатации.

Устройство и принцип действия

Ток в обмотках статора создает вращающееся магнитное поле. Это поле наводит в роторе ток, который начинает взаимодействовать с магнитным полем таким образом, что ротор начинает вращаться в ту же сторону, что и магнитное поле.

Относительная разность скоростей вращения ротора и частоты переменного магнитного поля называется скольжением. В установившемся режиме скольжение невелико: 1-8% в зависимости от мощности.

Асинхронный двигатель

Подробнее о принципах работы асинхронного электродвигателя – в частности, на примере агрегата трехфазного тока, вы можете прочесть здесь, на сайте, в одном из наших материалов. Далее же мы разберем, какие бывают разновидности асинхронных электрических машин.

Виды асинхронных двигателей

Можно выделить 3 базовых типа асинхронных электродвигателей:

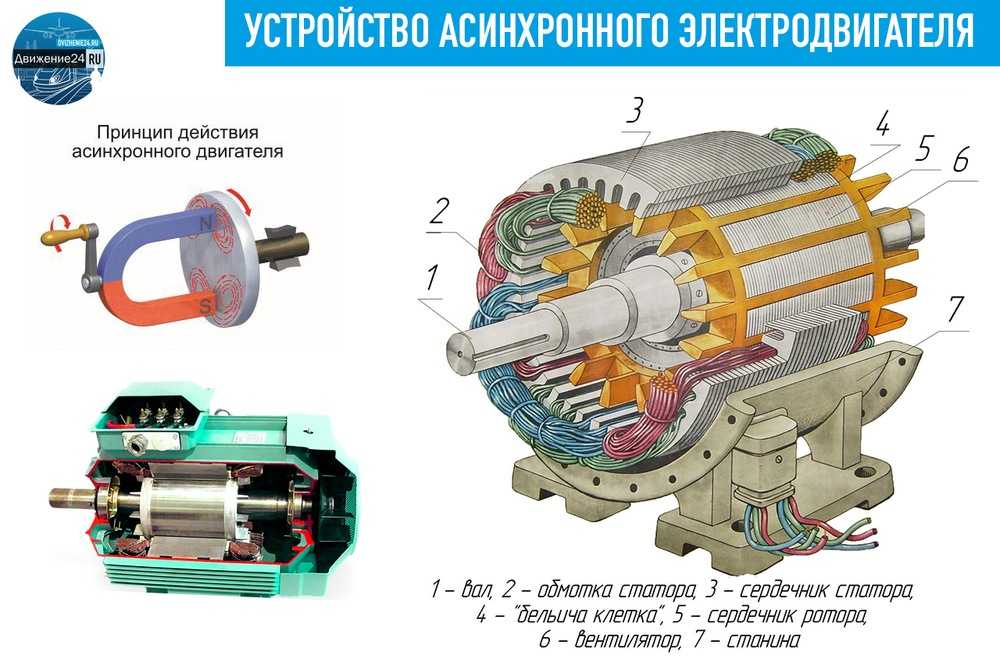

Схема устройства асинхронного двигателя с короткозамкнутым ротором

То есть, двигатели классифицируются по количеству фаз (1 и 3) и по типу ротора – с короткозамкнутым и с фазным. При этом число фаз с установленным типом ротора никак не взаимосвязано.

Ещё одна разновидность – асинхронный двигатель с массивным ротором. Ротор сделан целиком из ферромагнитного материала и фактически представляет собой стальной цилиндр, играющий роль как магнитопровода, так и проводника (вместо обмотки). Такой вид двигателя очень прочный и обладает высоким пусковым моментом, однако в роторе могут возникать большие потери энергии, а сам он может сильно нагреваться.

Какой ротор лучше, фазный или короткозамкнутый?

Преимущества короткозамкнутого:

Недостатки:

Преимущества фазного:

Недостатки:

Какой двигатель лучше выбрать?

Асинхронный или коллекторный? Синхронный или асинхронный? Сказать однозначно, что определенный тип двигателя лучше, точно нельзя.

В пользу асинхронных моделей говорят их следующие преимущества.

Тем не менее, у асинхроников есть недостатки. А именно:

Тем не менее, все перечисленные недостатки можно устранить, если питать асинхронный двигатель от статического частотного преобразователя. Кроме того, если соблюдать правила эксплуатации и не перегружать агрегаты, то они исправно прослужат длительный срок.

Но даже несмотря на то, что синхронные машины обладают довольно конкурентными преимуществами, большинство двигателей сегодня – именно асинхронные. Промышленность, сельское хозяйство, ЖКХ и многие другие отрасли используют именно их за счет высокого КПД. Но коэффициент полезного действия может значительно снижаться за счет таких параметров, как:

Другими факторами, от которых зависит КПД асинхронного электродвигателя, являются:

Как избежать снижения КПД?

Для этого используются:

Итак, асинхронный двигатель имеет довольно широкую область использования и применяется во многих хозяйственных и производственных сферах деятельности. У нас, в компании РУСЭЛТ, представлен широкий выбор электродвигателей данного типа, приобрести который вы можете по ценам, которые ощутимо выгоднее, чем у конкурентов.

Вам может быть интересно

Электродвигатель асинхронный А4-400Х-10У3

Электродвигатель асинхронный 2АОД-500/250-10/12 У1

Электродвигатель асинхронный ДАЗО4-400У-10

Электродвигатель взрывозащищенный ВАО7-450 M-6

Как работает двигатель постоянного тока?

Теоретически одна и та же машина постоянного тока может использоваться как двигатель или генератор. Поэтому конструкция

двигателя постоянного тока такая же, как у генератора постоянного тока.

Принцип работы двигателя постоянного тока

Электродвигатель представляет собой электрическую машину, преобразующую электрическую энергию в механическую. Основной принцип работы двигателя постоянного тока : « всякий раз, когда проводник с током помещается в магнитное поле, на него действует механическая сила». Направление этой силы определяется правилом левой руки Флеминга, а ее величина определяется выражением F = BIL. Где B = плотность магнитного потока, I = ток и L = длина проводника в магнитном поле.

Правило левой руки Флеминга : Если мы растянем указательный, указательный и большой пальцы левой руки так, чтобы они были перпендикулярны друг другу, а направление магнитного поля представлено указательным пальцем, направление тока будет представлено вторым пальцем, тогда большой палец представляет направление силы, действующей на проводник с током.

Анимация: Работа двигателя постоянного тока
(кредит: Lookang)

Анимация выше помогает понять принцип работы двигателя постоянного тока . Когда обмотки якоря подключены к источнику постоянного тока, в обмотке возникает электрический ток. Магнитное поле может создаваться обмоткой возбуждения (электромагнетизм) или постоянными магнитами. В этом случае на токонесущие проводники якоря действует сила магнитного поля по принципу, изложенному выше.

Коллектор выполнен сегментным для достижения однонаправленного крутящего момента. В противном случае направление силы менялось бы каждый раз, когда направление движения проводника меняется на противоположное в магнитном поле.

Вот как работает двигатель постоянного тока !

Обратная ЭДС

Согласно фундаментальным законам природы, никакое преобразование энергии невозможно, пока этому преобразованию не будет противодействовать. В случае генераторов это противодействие обеспечивается магнитным сопротивлением, а в случае двигателей постоянного тока обратная ЭДС .

Когда якорь двигателя вращается, проводники также пересекают линии магнитного потока и, следовательно, в соответствии с законом электромагнитной индукции Фарадея в проводниках якоря индуцируется ЭДС. Направление этой ЭДС индукции таково, что она противодействует току якоря (I a ). Принципиальная схема ниже иллюстрирует направление противо-ЭДС и тока якоря . Величина обратной ЭДС может быть задана уравнением ЭДС генератора постоянного тока.

Значение противо-ЭДС:

Величина противо-ЭДС прямо пропорциональна скорости двигателя. Предположим, что нагрузка на двигатель постоянного тока внезапно уменьшилась. В этом случае требуемый крутящий момент будет мал по сравнению с текущим крутящим моментом. Скорость двигателя начнет увеличиваться из-за избыточного крутящего момента. Следовательно, будучи пропорциональна скорости, величина обратной ЭДС также будет увеличиваться. С увеличением противоЭДС ток якоря начнет уменьшаться. Крутящий момент пропорционален току якоря, он также будет уменьшаться, пока не станет достаточным для нагрузки. Таким образом, скорость мотора будет регулироваться.

С другой стороны, если двигатель постоянного тока внезапно нагружается, нагрузка вызывает снижение скорости. Из-за уменьшения скорости обратная ЭДС также уменьшится, что приведет к большему току якоря. Увеличенный ток якоря увеличит крутящий момент, чтобы удовлетворить требования нагрузки. Следовательно, наличие противо-ЭДС делает двигатель постоянного тока «саморегулирующимся» .

Типы двигателей постоянного тока

Двигатели постоянного тока обычно классифицируются на основе их конфигурации возбуждения следующим образом —

  • Отдельное возбуждение (обмотка возбуждения питается от внешнего источника)
  • Самовозбуждение —
    • Последовательная обмотка (обмотка возбуждения соединена последовательно с якорем)
    • Шунтовая обмотка (обмотка возбуждения подключена параллельно якорю)
    • Составная рана —
      • Длинный шунт
      • Короткий шунт

Таблицу классификации машин постоянного тока см. здесь.

Электродвигатели

— Магнитная Академия

Включите этот практический урок об электродвигателях.


Общие сведения

Электродвигатель состоит из двух частей: статора и ротора. В двигателе статор — это часть, которая остается неподвижной, а ротор — это часть, которая движется. Основным принципом для всех работающих двигателей является магнитное притяжение и отталкивание. Поскольку магнит больше не движется после притяжения, двигателю нужен какой-то способ манипулировать магнитными полями, чтобы магниты непрерывно притягивались и отталкивались. Один из способов сделать это — иметь текущие изменяющиеся направления. Поскольку электричество переменного тока чередуется, оно естественным образом меняет направление магнитного поля при каждом изменении.


Зачем делать это в классе

  • Для поощрения следующих навыков процесса научного исследования: предсказание, наблюдение, разработка гипотезы и выводы
  • Чтобы помочь учащимся понять взаимосвязь между электричеством и магнетизмом
  • Чтобы позволить учащимся манипулировать переменными и записывать изменения

Материалы

  • Батарея D
  • #20 Медный магнитный провод
  • 2 Скрепки
  • Резиновая лента
  • Кольцевой или дисковый магнит
  • Наждачная бумага

Процедура

  1. Намотайте магнитный провод на батарею D. Оставьте хвостик по 3-5 см на каждом конце. Аккуратно снимите витки с батареи, а хвосты намотайте на противоположные стороны катушки. Получившаяся форма должна выглядеть как круг с двумя линиями, отходящими от противоположных концов.
  2. Используйте мелкую наждачную бумагу, чтобы удалить изоляцию с одного из хвостовиков и только с верхней половины противоположного хвостовика.
  3. Расправьте хвосты так, чтобы они были точно напротив друг друга. Проще всего это сделать, если катушка ровно лежит на столе. Это будет ваша арматура для вашего двигателя.
  4. Разверните две скрепки и согните их в опоры для хвостов арматуры. Они будут подвешивать катушку над узлом батарея/магнит.
  5. Используйте резиновую ленту, чтобы прикрепить по одной скрепке к каждой батарее (+ и -).
  6. Поместите магнит сверху на сторону батареи посередине между двумя опорами для скрепок. Магнит должен притягиваться к батарее.
  7. Установите арматуру в опоры для скрепок. Убедитесь, что ему позволено свободно вращаться.
