Электромагниты МИС
(495)773-48-26
Электромагниты серии МИС предназначены для дистанционного управления исполнительными органами станков и механизмов. Электромагниты включаются в сеть однофазного переменного тока напряжением 110, 127, 220, 230, 380, 400, 415, 440 и 500В частотой 50 и 60Гц.
УСЛОВИЯ ЭКСПЛУАТАЦИИ.
Высота над уровнем моря до 2000м. Диапазон рабочих температур от -40 до +40°С. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Рабочее положение в пространстве вертикальное.
Электромагниты серии МИС сняты с призводства более 15 лет, сейчас производят магниты — ЭМИС, ЭМ.
Название | Описание | Цена с ндс |
МИС 1100/1200 | МИС 1100 — тянущее | cм прайс |
МИС 2100/2200 | МИС 2100 — тянущее | cм прайс |
МИС 3100/3200 | МИС 3100 — тянущее | cм прайс |
МИС 4100/4200 | МИС 4200 — толкающее и тянущее | cм прайс |
МИС 5100/5200 | МИС 5100 — тянущее | cм прайс |
МИС 6100/6200 | МИС 6100 — тянущее | cм прайс |
(495)773-48-26, факс 528-37-08
Контактные лица: Плиско Анна, Барков Виталий
mo-100.ru
Электромагниты МИС-3100, МИС-3200 | АльянсЭнерго
Электромагниты серии МИС-3100, МИС-3200 предназначены для дистанционного управления исполнительными органами станков и механизмов.
Особенности электромагнитов МИС-3100, МИС-3200
- номинальное напряжение переменного тока 110, 127, 220,380В для цепей однофазного переменного тока с частотой 50/60 Гц;
- режимы работы ПВ 100%, ПВ 40%, ПВ 10%;
- допустимое число циклов в час – 1200;
- климатическое исполнение – У3;
- степень защиты IP20
Структура условного обозначения МИС-3100, МИС-3200
МИС-XXXX XXX
- МИС — обозначение серии
- -X — гарабит (размер магнитопровода)
- X — исполнение по способу воздействия на исполнительный мехнизм (1 — тянущее, 2 — толкающее)
- X — режим работы (относительная продолжительность включения) (0 — ПВ 100,40%; 2 — ПВ 10%)
- X — исполнение выводов катушки (Е — с жесткими выводами; М — с гибкими выводами)
- XX — климатическое исполнение и категория размещения по ГОСТ 15150
Технические характеристики МИС-3100, МИС-3200
Тип э/м | Режим работы, ПВ % | Ном. тяговое усилие, Н | Ход якоря, мм | Напряжение, В | Ток, А | Мощность, Вт | ||
Пусковой | Рабочий | Пусковая | Рабочая | |||||
МИС-3100 ЕУ3 | 100, 40 | 30 | 20 | 110 | — | — | 720 | 25 |
127 | 7,6 | 0,65 | ||||||
МИС-3200 ЕУ3 | 220 | 4,6 | 0,37 | |||||
380 | 2,5 | 0,3 |
Габаритные размеры электомагнитов МИС-3100, МИС-3200
Тип э/м | Размеры, мм | Масса, кг | ||||||||||||||||||
А | А1 | В | b | b1 | b2 | b3 | d | d1 | H | h | h2 | h3 | L | I | I1 | I2 | I3 | r | ||
МИС-3100 ЕУ3 | 54 | 61 | 87 | 76 | 29 | 10 | 7,0 | 7,0 | 6,1 | 79 | 6,0 | 65 | 2,0 | 80 | 74 | 20 | 8 | — | 3,5 | 1,5 |
МИС-3200 ЕУ3 | 54 | 61 | 87 | 19 | 76 | 29 | 7,0 | 7,0 | 6,1 | 127 | 48 | 65 | 2,0 | 80 | 74 | 20 | — | 8 | 3,5 | 1,8 |

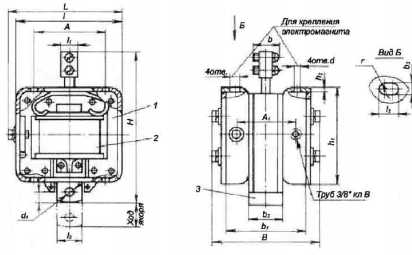

Габариты тянущего исполнения МИС-3100, МИС-3200

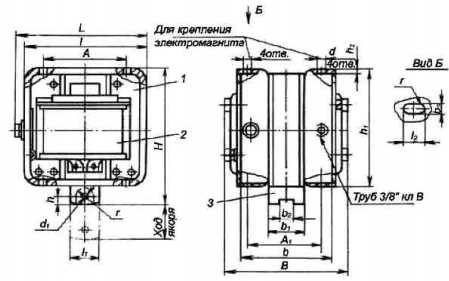

Габариты толкающего исполнения МИС-3100, МИС-3200
Консультации помогут вам в выборе продукции согласно вашим потребностям, учитывая ваши финансовые возможности.
Вы можете связаться с ними по телефону (812) 740-09-03.
Вы так же можете задать вопрос прямо на сайте.
Мы очень тщательно занимаемся нашим сайтом и хотим, чтобы на нем была вся продукция, но если вы не нашли интересующую Вас позицию — обратитесь к нашим менеджерам, они ответят на ваши вопросы и дадут исчерпывающую информацию об интересующих вас продуктах.
all-energo.ru
Электромагниты | БорСнаб+
Электромагниты ЭМИС 1100, ЭМИС 1200, ЭМИС 3100, ЭМИС 3200, ЭМИС 4100, ЭМИС 4200, ЭМИС 5100, ЭМИС 5200, ЭМИС 6100, ЭМИС 6200 предназначены для дистанционного управления гидравлическими, пневматическими и другими исполнительными механизмами различного промышленного назначения. Электромагниты ЭМИС 1100, ЭМИС 1200, ЭМИС 3100, ЭМИС 3200, ЭМИС 4100, ЭМИС 4200, ЭМИС 5100, ЭМИС 5200, ЭМИС 6100, ЭМИС 6200 изготавливают климатических исполнений и категорий размещения У3 и УХЛ4 со степенью защиты IP00 и IP20 по ГОСТ 14254 — 96 и рассчитаны для работы в следующих условиях: высота над уровнем моря — до 2000м.; диапазон значений рабочих температур воздуха при эксплуатации: У3 от минус 45°С до плюс 40°С; относительная влажность воздуха (верхнее значение): У3 — 98% при 25°С; УХЛ4 — 80% при 25°С. Рабочие напряжения электромагнитов: 24; 36; 110; 127; 220; 380; частота 50Гц
Электромагниты ЭМИС 1100, ЭМИС 1200, ЭМИС 3100, ЭМИС 3200, ЭМИС 4100, ЭМИС 4200, ЭМИС 5100, ЭМИС 5200, ЭМИС 6100, ЭМИС 6200 работают при напряжении на выводах обмотки возбуждения от 0,9 до 1,1 номинального напряжения в продолжительном (ПВ=100%) и повторно — кратковременном (ПВ=40%, ПВ=15%) режимах. Электромагниты ЭМИС выпускают с гибкими выводами открытого и закрытого исполнения.
Технические характеристики электромагнитовЭМИС 1100, ЭМИС 1200, ЭМИС 3100, ЭМИС 3200, ЭМИС 4100, ЭМИС 4200, ЭМИС 5100, ЭМИС 5200, ЭМИС 6100, ЭМИС 6200.
Тип электромагнита | Относит. продолжи тельность вкл., ПВ% | Номина льный ход якоря, мм | Номинальное тяговое усилие, >Н | Частота включен ия в час | Время срабатыва ния, не более мс | Время возврата, не более, мс | Частота сети, Гц | Номинальная активная мощность, не более ВТ |
ЭМИС 1100 | 100 ; 40 | 15 | 16 | 3200 | 200 | 220 | 50 ; 60 | 32 |
15 | 15 | 25 | 1300 | 220 | 220 | 50 ; 60 | 60 | |
ЭМИС 1200 | 100 ; 40 | 15 | 16 | 3200 | 200 | 220 | 50 ; 60 | 32 |
15 | 15 | 25 | 1300 | 220 | 220 | 50 ; 60 | 60 | |
ЭМИС 3100 | 100 ; 40 | 20 | 25 | 2400 | 70 | 220 | 50 ; 60 | 30 |
15 | 20 | 40 | 800 | 110 | 220 | 50 ; 60 | 75 | |
ЭМИС 3200 | 100 ; 40 | 20 | 25 | 2400 | 70 | 220 | 50 ; 60 | 30 |
15 | 20 | 40 | 800 | 110 | 220 | 50 ; 60 | 75 | |
ЭМИС 4100 | 100 ; 40 | 25 | 40 | 1600 | 100 | 80 | 50 ; 60 | 50 |
15 | 25 | 63 | 800 | 110 | 80 | 50 ; 60 | 160 | |
ЭМИС 4200 | 100 ; 40 | 25 | 40 | 1600 | 100 | 80 | 50 ; 60 | 50 |
15 | 25 | 63 | 800 | 110 | 80 | 50 ; 60 | 160 | |
ЭМИС 5100 | 100 ; 40 | 25 | 63 | 1200 | 100 | 250 | 50 ; 60 | 50 |
15 | 25 | 100 | 600 | 110 | 250 | 50 ; 60 | 160 | |
ЭМИС 5200 | 100 ; 40 | 25 | 63 | 1200 | 100 | 250 | 50 ; 60 | 50 |
15 | 25 | 100 | 600 | 110 | 250 | 50 ; 60 | 160 | |
ЭМИС 6100 | 100 ; 40 | 30 | 100 | 600 | 280 | 250 | 50 ; 60 | 100 |
15 | 30 | 160 | 120 | 300 | 250 | 50 ; 60 | 230 | |
ЭМИС 6200 | 100 ; 40 | 30 | 100 | 600 | 280 | 250 | 50 ; 60 | 100 |
15 | 30 | 160 | 120 | 300 | 250 | 50 ; 60 | 230 |
