Электромагнитный клапан устройство – устройство, виды, назначение и принцип работы

Содержание

принцип действия, устройство, виды || ИТАЛГАЗ



Электромагнитный (соленоидный) клапан - это устройство для управления рабочей средой под давлением в трубопроводе. Его действие заключается в том, чтобы открывать / закрывать проходное отверстие плунжером, на который воздействует магнитное поле электромагнитной катушки или усилением за счет давления рабочей среды и мембраны.





Принцип действия


Клапан оснащен соленоидом, который представляет собой электрическую катушку с подвижным ферромагнитным сердечником в центре. Это ядро называется плунжером. В положении покоя плунжер закрывает небольшое отверстие. Электрический ток через катушку создает магнитное поле. Магнитное поле оказывает силу на плунжер, в результате плунжер тянет к центру катушки так, что отверстие открывается. Это основной принцип, который используется для открытия и закрытия электромагнитных клапанов.





Устройство




Основные компоненты:


1. Корпус клапана, который состоит из впускного и выпускного отверстия, а также седла.

2. Арматурная трубка с сердечником, на которую устанавливается катушка.
3. Плунжер, который скользит внутри арматурной трубки и в некоторых случаях служит уплотнением.
4. Катушка электромагнитная, которая создает магнитное поле, необходимое для перемещения плунжера.








Основные типы




Электромагнитный клапан непрямого действия



Данный вид клапанов доступен с присоединительными размерами 1/4"... 3". При больших диаметрах статическое давление рабочей среды увеличивается, и необходимо, чтобы магнитное поле, создаваемое катушкой, способно было справится с ним. Это достигается за счет использования сервоуправляемого действия в клапане. При этом варианте конструкции давление среды помогает удерживать уплотнение главного клапана.





Нормально-закрытый клапан (2/2 NC) имеет впускное и выпускное отверстие в корпусе. Когда соленоид не находится под напряжением, поток блокируется основным уплотнением, которое может быть либо диафрагма, либо поршень. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан закрытым. Когда на электромагнитную катушку подается напряжение, открывается пилотное отверстие, позволяющее среде выйти из полости над основным уплотнением и открыть главный клапан.



Этот тип требует минимального перепада давления для работы, иначе поток среды через клапан будет минимальным или клапан просто не откроется.







Нормально-открытый клапан непрямого действия (2/2 NO) имеет впускное и выпускное отверстие в корпусе. При больших диаметрах статическое давление рабочей среды увеличивается, и все еще необходимо, чтобы магнитное поле, создаваемое соленоидной катушкой, способно было справляться с ним. В этой конструкции давление среды помогает удерживать открытым основной клапан. Когда катушка без напряжения, поток не перекрывается основным уплотнением, которое может быть либо диафрагмой, либо поршнем. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан открытым. Когда на катушку подается напряжение, пилотное отверстие закрывается и рабочая среда из полости над основной мембранной перестает попадать в выходной трубопровод, что приводит к закрыванию мембраны главного клапана.



Эта конструкция требует минимального перепада давления для работы, иначе клапан просто не закроется.





Электромагнитный клапан прямого действия



Двухходовой клапан имеет впускное и выпускное присоединительное отверстие в корпусе.





Нормально-закрытый клапан прямого действия (2/2 NC).
При этом варианте рабочая среда не протекает через клапан, а перекрыта плунжером, который прижат пружиной. При включении напряжения электромагнитная катушка поднимает плунжер и среда двигается к выпускному отверстию.





При этом варианте отверстие открыто, рабочая среда направляется от впускного отверстия к выпускному. При подаче напряжения отверстие закрывается. Операция в обоих случаях зависит только от магнитного поля, создаваемого соленоидной катушкой.



Эти клапаны способны работать при нулевом давлении.





Клапан с принудительным подъемом мембраны





Нормально-закрытый клапан (2/2 NC) с принудительно поднимаемой диафрагмой (тип 108), имеет впускное и выпускное отверстие в корпусе. В этих моделях плунжер механически прикреплен к диафрагме и управляет центральным пилотным отверстием и ходом основного уплотнения, что позволяет ему работать при нулевом перепаде давления.





Трехходовой электромагнитный клапан прямого действия

Трехходовой клапан имеет впускное и выпускное присоединительное отверстие в корпусе, а третье присоединительное отверстие находится в арматурной трубке («выхлоп»).





Нормально-закрытый трехходовой клапан (3/2 NC).
При этом варианте среда не пропускается через впускное отверстие, так как плунжер прижат к седлу пружиной. Но среда из выходного трубопровода выводится через «выхлоп». При подключении к электросети впускное отверстие открывает подачу рабочей среды, а «выхлоп» закрывается.





Нормально-открытый трехходовой клапан (3/2 NO).
В этом исполнении отверстие открыто, рабочая среда направляется от впускного отверстия к выпускному, а «выхлоп» закрыт. При подключении к электросети впускное отверстие закрывается, в то же время «выхлоп» открывается и соединяется с выходным трубопроводом. В обоих случаях операция зависит только от магнитного поля, создаваемого соленоидной катушкой.



Трехходовые электромагнитные клапаны могут работать при нулевом давлении.





Соленоидный клапан является одним из наиболее используемых компонентов в газовых и жидкостных системах, количество применений почти бесконечно. Вот некоторые примеры использования: системы отопления, технология сжатого воздуха, промышленная автоматизация, бассейн, стиральные машины, стоматологическое оборудование, системы мойки и оросительные системы.



Надеемся, что данная статья окажется Вам полезной и поможет разобраться в теме - электромагнитный клапан.





www.italgaz.com.ua

Электромагнитный клапан - устройство и принцип работы

Электромагнитный клапан являет собой электромеханическое устройство, которое управляется при помощи электрического тока. Последний проходит через электромагнит (катушка, накрученная вокруг сердечника), вследствие чего образуется магнитное поле. Своим действием оно может открывать и - наоборот - закрывать электромагнитный клапан.

Вообще данный механизм используется для регулировки потока жидкостей и газов. Чаще всего он используется в сельскохозяйственной отрасли (системы орошения) и в промышленных целях. Также он незаменим в автомобилях.

В конструкцию данного механизма входят следующие детали:

  • Соленоидная катушка.
  • Пилотное отверстие.
  • Тарелка электромагнитного клапана.
  • Закрывающая пружина.
  • Якорь катушки клапана.
  • Основное проточное отверстие.
  • Диафрагма мембранного усилителя.
  • Выравнивающее проточное отверстие механизма.
  • Принудительная система открытия клапана, которая приводится в действие посредством пружины.

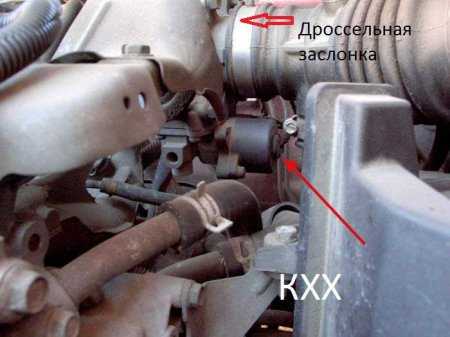

Электромагнитный клапан 2109-го ВАЗа и его принцип действия

В данном механизме образуется некая механическая сила, создаваемая электромагнитной катушкой (она преобразует электроэнергию в энергию магнитного поля.) В результате этого электромагнитный клапан меняет свое положение – может закрываться и открываться. На входе данная деталь имеет впускную трубу, по которой в механизм проходит газ или жидкость.

Электромагнитный клапан ВАЗа включает в себя резиновую (реже – пластиковую) мембрану. Она прижимается во впускной трубе и может регулировать поток входящей жидкости. Передняя ее сторона состоит из уплотнительного кольца, которое в нужный момент предотвращает проникновение потока внутрь механизма. Мембрана чаще всего крепится на металлических пружинах, зафиксированных на обратной стороне клапана.

Положение данного механизма зависит от металлического штока, который размещен под катушкой. При возбуждении последней шток отодвигается под воздействием магнитного поля, а в это время от мембраны отходит уплотнительное кольцо. Таким образом поток газа или жидкости проходит в электромагнитный клапан. Когда катушка отключается, мембрана под воздействием пружины прижимается к уплотнительной поверхности на впуске.

Давление в клапане

Данная деталь, в отличие от обычных насосов, выполняющих аналогичную функцию, не имеет каких-либо механических устройств, при помощи которых поток газа проходит в систему. Именно поэтому так важно соблюдать разность давлений на впускном и выпускном входе клапана. Для того чтобы жидкость прошла через электромагнитный клапан, во впускном трубопроводе должно образоваться более высокое давление, нежели на выпускном.

Если данное значение будет одинаковым на обоих концах механизма, поток уже не пройдет в рабочую среду. Такой принцип действия имеет большинство современных клапанов, кроме устройств прямого действия (они могут передавать газ и жидкость вне зависимости от давления в трубопроводах).

fb.ru

Электромагнитный (соленоидный) клапан | LAZY SMART

Электромагнитный клапан — исполнительное устройство, используемое в автоматике для открытия/закрытия потоков газа или жидкости. Эти устройства — неотъемлемая часть систем тепло- и водо- снабжения, автоматического полива, систем управления уровнем жидкости в резервуаре и т.д.

Принцип работы

Электромагнитный клапан состоит из катушки с сердечником и запирающего механизма (клапана и мембраны). При подаче напряжения на катушку, в ней возникает магнитное поле, которое заставляет сердечник вместе с запирающим механизмом изменить своё состояние по отношению к исходному положению.

Рис. 1 Нормально закрытый (НЗ) клапан

При снятии напряжения питания клапан возвращается в исходное состояние за счёт механического действия пружины.

Нормально-открытый и нормально-закрытый электромагнитный клапан

В нормальном состоянии (когда управляющее напряжение на катушке отсутствует) клапан может быть открыт (нормально-открытый клапан) или закрыт (нормально-закрытый клапан).

В каких же случаях используют НЗ клапаны, а в каких НО? Всё зависит от того, какое состояние считается наиболее безопасным — состояние, в которое клапан должен вернуться при аварийном пропадании управляющего напряжения. Например, в системе защиты от протечек ЭМ клапан устанавливается в квартире на входном трубопроводе, чтобы перекрыть подачу воды в случае возникновения протечки. Если установить НО клапан в такую систему, то в случае пропадания электропитания в квартире клапан будет оставаться открытым и не спасёт от протечки. Поэтому в данном случае безопасным состоянием является «нормально закрытое».

Если с точки зрения безопасности оба состояния клапана являются равноценными, тогда берут клапан с таким нормальным состоянием, в котором устройство в процессе работы будет находиться дольше, чтобы снизить расходы электроэнергии.

Характеристики и выбор ЭМ клапана

Основными характеристики, на которые нужно обратить внимание при выборе клапана:

  • Тип клапана: нормально-открытый или нормально-закрытый. Какой тип клапана выбрать подробно рассмотрено в предыдущем разделе.
  • Присоединительные размеры: диаметр и тип резьбы.
  • Габаритные размеры: клапан же должен уместиться там, куда его планируется установить.
  • Максимальное давление (PN): Предельное давление среды, при котором может работать клапан. Выбирать его нужно с некоторым запасом относительно рабочего давления воды в вашей системе.
  • Диапазон рабочего давления (ΔP). Верхний предел обычно совпадает с PN. Нижний предел тоже важен: если давление в системе не достигает нижнего предела, клапан может просто не открыться.
  • Масса. Если клапан много весит, придётся продумать для него дополнительный крепёж, чтобы он не погнул трубопровод, на котором установлен.
  • Тип управляющего напряжения: переменный или постоянный ток, рабочее напряжение катушки. Необходимо учитывать при проектировании системы управления клапаном.

Управление электромагнитным клапаном

Важной характеристикой ЭМ клапана является тип управляющего напряжения. В системах автоматики это чаще всего 220 В переменного тока или 24 В постоянного тока. Управляют клапаном с помощью дискретного ключа. Это может быть релейная схема автоматики, ручная кнопка или релейный выход контроллера.

На рисунке показано управление клапаном с катушкой на 220 В.  Схема управление катушкой рассчитанной на постоянный ток 5, 12, 24 В — идентична. Однако, в случае с постоянным током важнособлюдать полярность управляющего напряжения.

Применение электромагнитного клапана

В одной из наших статей мы рассказали об организации системы полива на дачном участке. При создании поливальной машины мы активно применяли различные типы электромагнитных клапанов.

Предлагаем Вам ознакомиться с этой статьёй.


lazysmart.ru

Клапаны электромагнитные для воды: виды и описание

В современном мире автоматизация процессов управления потоками воды прочно вошла в нашу жизнь. Клапан электромагнитный (соленоидный) для воды широко применяется в разнообразных трубопроводных системах и приборах с автоматическим управлением. Устройство используется не только в сложных технологических процессах, но и в бытовых целях. С помощью соленоидного клапана можно дистанционно подавать нужный объем воды в определенный промежуток времени. Например, поливочные системы с автоматической подачей воды, контроль отопительных процессов, регулирование работы котельных объектов и слив воды.

Устройство электромагнитного клапана

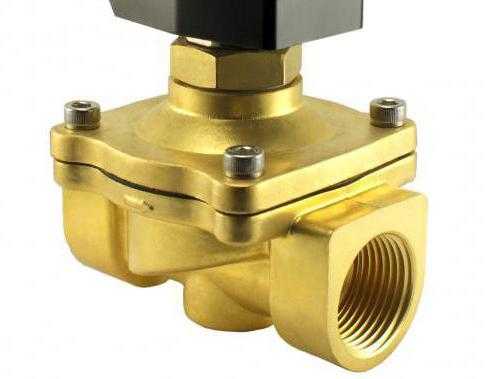

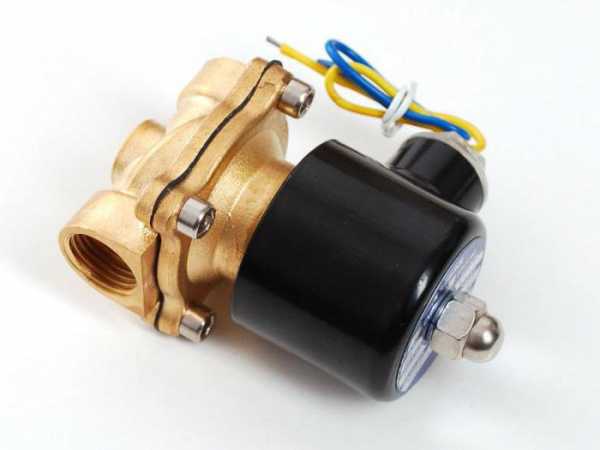

Типовой электромагнитный клапан для воды, фото которого представлено слева, состоит из таких основных элементов:

  • соленоидная катушка;
  • якорь катушки;
  • пружина закрывающая;
  • тарелка электромагнитного клапана;
  • пилотное отверстие;
  • диафрагма мембранного усилителя;
  • основное проточное отверстие;
  • выравнивающее проточное отверстие;
  • принудительная система открытия клапана при помощи пружины.

Из чего изготавливают клапаны электромагнитные для воды?

Конструкция электромагнитных клапанов достаточно понятна:

  • корпус и крышку клапана обычно изготавливают из латуни, специальных полимеров, чугуна и нержавеющей стали, так как устройство работает в различных средах, при различных температурных режимах и давлениях;
  • в качестве основы для создания мембран, уплотнителей и прокладок корпусов наилучшим образом подходит каучук, резина, силикон и фторопласт;
  • плунжероны и штоки производят из специального магнитного материала;
  • электрокатушки клапанов расположены в герметичных корпусах, которые защищают прибор от попадания пыли;
  • для обмотки катушек используется эмаль-провод, изготовленный из электротехнической меди.

Принцип работы

В статическом положении, когда катушка устройства обесточена, благодаря механическому воздействию пружины мембрана или поршень клапана находятся в герметичном соединении с седлом клапана. Под действием электрического напряжения электромагнитный клапан открывается. Это объясняется тем, что магнитное поле, создаваемое внутри устройства, втягивает плунжер в катушку клапана.

В случае отключения подачи электричества или выхода из строя дистанционного пульта управления клапаны электромагнитные для воды можно использовать в качестве обычного водопроводного крана. Для этого необходимо повернуть кран в указанном стрелкой направлении на ¼ оборота.

Виды электромагнитных клапанов

Запорный электромагнитный клапан для воды в зависимости от механизма включения и выключения бывает:

  • прямого действия;
  • пилотного действия.
Клапаны электромагнитные для воды прямого действия используются при небольшом расходе. Механизм открытия и закрытия клапана таков: прибор срабатывает под воздействием усилия, которое возникает при подключении к электрической сети.

В отличие от предыдущего клапан пилотного действия закрывается и открывается посредством энергии потока воды, управление которым происходит при помощи электрического напряжения. Используется данное приспособление преимущественно при больших расходах. Стоит помнить, что для бесперебойной работы электромагнитного клапана важен перепад давления (0,2 атм).

В зависимости от основного рабочего положения электромагнитные клапаны подразделяются:

  • на нормально открытые – при отсутствии источника энергии находятся в открытом состоянии, а при подаче тока закрываются;
  • нормально закрытые – при отсутствии электрического напряжения находятся в закрытом состоянии, а при подаче энергии закрываются;
  • бистабильные – способны переключаться из одного положения в другое под действием управляющего импульса.
Виды индукционных катушек:
  • постоянного тока – клапан характеризуется небольшой силой действия электромагнитного поля. Используются для регулировки потока низкого давления;
  • переменного тока – имеют большую силу электромагнитного поля. При потреблении большого количества электроэнергии скорость закрытия клапана увеличивается, что обеспечивает более мощный поток.

Установка электромагнитных клапанов

По способу подсоединения к трубопроводу встречается:

  • электромагнитный клапан фланцевый для воды;
  • резьбовой электромагнитный клапан.

Монтаж электромагнитного клапана следует выполнять на предварительно очищенном трубопроводе. Желательно, чтобы система была снабжена фильтром-грязевиком. Место в трубопроводе следует выбирать таким образом, чтобы к клапану был свободный доступ. Однако за счет компактных размеров установить его просто даже в стесненных условиях.

Положение клапана никак не влияет на работу устройства, поэтому может быть любым. Стоит помнить, что обратный электромагнитный клапан для воды следует монтировать с учетом направления потока воды.

Область применения

В современном мире область использования электромагнитных клапанов достаточно обширна. Чаще всего их устанавливают:

  • в промышленном производстве – в системах автоматических промывов водоочистных линий, для поддержания необходимого уровня воды в резервуарах нефтегазовой, химической и энергетической промышленности;
  • в жилищном строительстве – при создании системы «умный дом», для регулирования потока воды в аквариумах;
  • в канализационной системе – электромагнитный клапан для горячей воды и холодной при помощи таймера контролирует подачу воды к общественным сантехническим узлам;
  • в системе мойки – обеспечивают нормальную работу бытовых и промышленных стиральных машин, посудомоечных машин, автомобильных моек;
  • в котловых агрегатах - регулируют заполнение водой емкостей и паровых котлов;
  • в расширительных системах – обеспечивают автоматическое пополнение отопительных систем;
  • на крупногабаритных кухнях – для хлебопекарен, кофейных комбайнов, варочных баков и др.

Правила монтажа и эксплуатации

Клапаны электромагнитные для воды при установке и эксплуатации требуют соблюдения определенных правил:
  • правил безопасности;
  • не рекомендуется выполнять монтаж, при котором катушка клапана будет выступать в роли рычага;
  • установку и снятие клапана следует производить только в обесточенном состоянии;
  • перед электромагнитным клапаном нужно установить фильтр для защиты седла устройства от попадания крупных механических элементов;
  • корпус клапана не должен испытывать нагрузку от веса трубопровода, а также занимать место крутящего и изгибающего элемента системы;
  • направление потока воды в трубах должно совпадать с указателями на корпусе клапана;
  • при монтаже на открытой местности электромагнитную арматуру следует дополнительно защитить от попадания атмосферных осадков;
  • в качестве уплотнителя в местах стыка корпуса клапана и трубы рекомендуется использовать ленту ФУМ;
  • при монтаже клапана с фланцевым соединением применяют уплотнительное кольцо или прокладку из паронита;
  • при подключении устройства к электрической сети используется гибкий кабель с сечением жил не меньше 1 мм;
  • эксплуатацию клапана следует проводить в соответствии с правилами эксплуатации конкретного прибора;
  • один раз в три месяца нужно проверять затяжку питающих элементов, а также проводить очистку катушки от грязи и пыли.

Основные причины выхода из строя

Со временем даже самое надежное оборудование может испортиться. Не исключение и электромагнитный клапан для воды. Поломки могут быть вызваны рядом причин:
  • электрический ток не доходит до клапана – возникает в случае разрыва кабеля от пульта управления;
  • при нормальной подаче электрической энергии устройство не срабатывает – может быть сломана пружина, требуется замена соленоида;
  • отсутствует звук щелчка при включении – перегорела электромагнитная катушка;

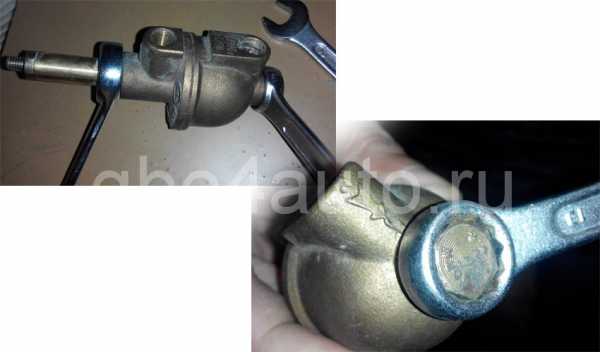

  • отверстие, на которое накручен соленоид, засорилось – требуется очистка отверстия путем раскручивания конструкции.

Правильный монтаж и соблюдение условий эксплуатации обеспечивают надежную работу электромагнитных клапанов на протяжении длятельного времени.

fb.ru

Устройство электромагнитного клапана

Конструкция электромагнитного клапана ODE представляет собой корпус (1), в котором имеется запираемый при помощи мембраны (поршня) (2) канал (3). На входе и выходе клапана имеется резьба (4) для установки устройства в систему (водоснабжения, газоснабжения и т.д.). Непосредственно на корпусе закреплен электромагнитный блок (5), представляющий собой катушку (соленоид) с клеммами для подключения ее к управляющему блоку.

Сердечник соленоида жестко связан с подпружиненным плунжером. Также на корпусе имеется регулировочный винт для настройки усилия этой пружины.

Корпусы клапанов ODE в зависимости от рабочей среды выполняются из нержавеющей стали, латуни, бронзы иных сплавов или специальных пластмасс.

По типу взаимодействия плунжера и мембраны различают три вида электромагнитных клапанов:

  • прямого действия;
  • непрямого действия;
  • комбинированного действия.

Устройство электромагнитного клапана прямого действия

В данных моделях плунжер может непосредственно воздействовать на мембрану. То есть, если это нормально-закрытый клапан, при отсутствии напряжения на катушке плунжер давит на мембрану, не давая ей подняться под действием давления среды с обратной стороны. При подаче напряжения плунжер поднимается, освобождает мембрану, а та освобождает проход канала для среды.

Преимущество электромагнитного клапана ODE прямого действия – простота. В нем минимальное количество деталей и простой, с минимальным количеством проточек корпус.

Недостаток такой конструкции – при необходимости управления потоком среды (воздух, вода и т.д.) с большим расходом и давлением, на плунжер воздействуют большие усилия. Соответственно необходимо создать мощное электромагнитное поле, что неизбежно приводить к увеличению габаритов катушки, а значит, непропорционально возрастают общие габариты клапана и его цена. Это удается обойти в моделях непрямого действия.

Устройство электромагнитного клапана непрямого действия

В данной конструкции организована надмембранная и подмембранная полости, в которых находится среда. При закрытом затворе давление в этих полостях одинаковое. Надмембранная полость имеет перепускной канал, связанный с выходным патрубком. Этот канал закрывается при помощи плунжера, связанного с сердечником соленоида. При подаче напряжения плунжер открывает его, давление в надмембранной полости падает и мембрана поднимается, открывая полностью канал для прохода среды.

Достоинство такой конструкции электромагнитного клапана ODE – возможность управлять средами с большим расходом и давлением с помощью небольших соленоидов. Так как основное усилие создает сама среда.

Недостаток – для нормальной работы необходима определенная разность давления на входе и выходе – 0,1-0,9 атм.

Этого недостатка лишены клапаны комбинированного действия.

Конструкция электромагнитного клапана ODE комбинированного действия

В нем также в корпусе выполнены надмембранная и подмембранная полости, а также перепускной канал. Но сделан он таким образом, что плунжер может непосредственно воздействовать на мембрану, как в конструкциях электромагнитных клапанов прямого действия. Поэтому устройство может работать и при нулевой разности давления.


Также прочитайте принцип действия электромагнитных клапанов.

Подробности
Опубликовано: 13 Февраль 2017
Просмотров: 927

ode.com.ua

Как работает и устройство электромагнитного клапана соленоидного

Электромагнитный клапан (или клапан соленоидный) состоит из следующих основных деталей:

  • корпуса
  • крышки
  • мембраны (поршня)
  • пружины
  • плунжера
  • штока и электрической катушки (соленоида).

Корпуса и крышки клапанов отливают из латуни, нержавеющей стали, чугуна или полимеров: полипропилена, эколона, нейлона и др.

Клапаны рассчитаны для использования при различных рабочих средах (вода, пар, масла, газы), при различных давлениях и температурах.

Для плунжеров и штоков применяют специальные магнитные материалы.

Электрокатушки (называемые соленоидами) для клапанов изготавливают в пылезащищенном или герметичном корпусе.

Обмотка катушек выполнена высококачественным эмаль проводом из электротехнической меди. Присоединение к трубопроводу резьбовое или фланцевое. Для подключения к электрической сети используется штекер. Управление осуществляется подачей напряжения (или импульса) на катушку.

Напряжения питания:
Переменного тока, AC: 24В, 110В, 220В;
Постоянного тока, DC: 12В, 24В;
Допуск по напряжению: ± 10%.
Класс защиты: IP65.

Основные рабочие положения:
Клапаны электромагнитные по исполнениям бывают: «НЗ» – нормально закрытые клапаны, «НО» – нормально открытые клапаны и “БС” – бистабильные (импульсные) клапаны, переключающиеся с открытого на закрытое положение по управляющему импульсу.

По принципу действия:
Для различных условий эксплуатации применяют клапаны прямого действия, срабатывающие при нулевом перепаде давлении и пилотные клапаны (непрямого действия) – срабатывающие только при минимальном перепаде давления.

Так же электромагнитные клапаны подразделяются на запорные (2/2 ходовые), распределяющие трехходовые (3/2 ходовые), и переключающие клапаны (2/3 ходовые).

Мембраны и уплотнения:
Мембраны клапанов изготовлены из эластичных полимерных материалов специальной конструкции и химического состава – EPDM, NBR, FKM, а уплотнения из PTFE или TEFLON. Так же в конструкции клапанов используются новейшие составы силиконовых резин – VMQ и другие полимеры.

Свойства материалов (расшифровка):

EPDM – Этилен-пропилен-диен-каучук. Недорогой, химически и износостойкий эластичный полимер. Высокая устойчивость к старению и атмосферным воздействиям. Устойчив к кислотам, щелочам, окислителям, соленым растворам, воде, пару низкого давления, нейтральным газам. Неустойчив к бензину, бензолу и углеводородами. Температура применения −40… +140 °С.

NBR Нитрил-бутадиен-каучук. Распространенный и недорогой эластичный полимер, нейтральный к воздействию бензина, минерального масла, дизельного топлива, растворов щелочей, неорганических кислот, пропана, бутана и воды. Температурный диапазон −30… +100 °С. Разрушается бензолом, окислителями и ультрафиолетом.

FKM – Фторкаучук. Термостойкий и эластичный синтетический полимер. Высокая стойкость к старению, озону и ультрафиолету. Химически устойчивый для кислотных и щелочных сред, нефтепродуктов, для топлива и углеводородов. Применяется для спиртов, воды, воздуха и пара низкого давления при температуре −30… +150 °С. Разрушается эфирами, органическими кислотами.

PTFE – Политетрафторэтилен. Фторполимер, один из самых химически стойких полимерных материалов. Применяется в химической промышленности для кислот и их смесей высокой концентрации, щелочей, растворителей. Устойчив к  бензолу, окислителям, маслам и топливам. Используется для агрессивных газов, углеводородов, воздуха, воды и пара. Температурный диапазон −50… +200 °С. Разрушается трифторидом хлора и жидкими щелочными металлами.

TEFLON – Политетрафторэтилен. Запатентованное название фторполимера, на основе PTFE с улучшенными эксплуатационными характеристиками. Рабочая температура применения в диапазоне −50… +250 °С.

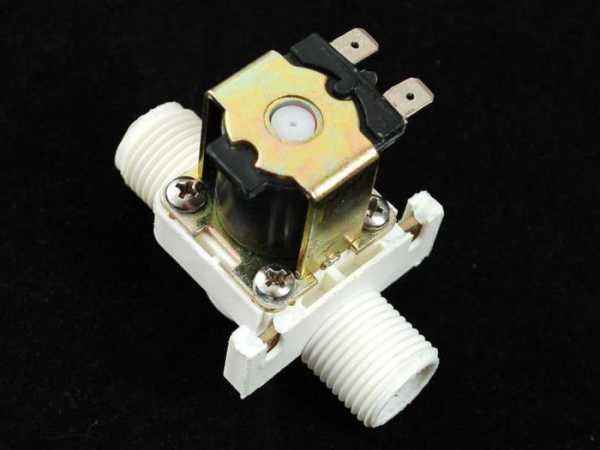

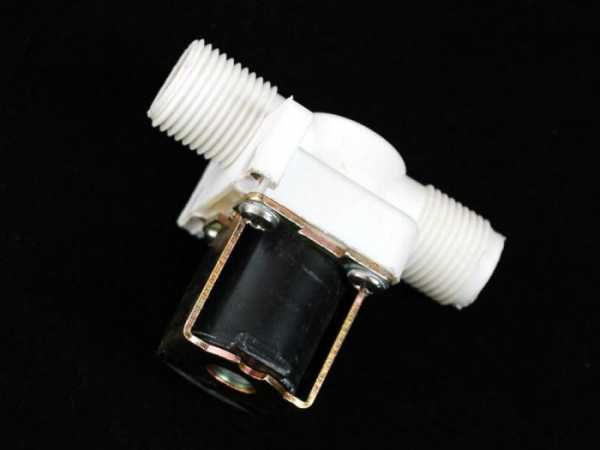

Клапан электромагнитный соленоидный (англ. solenoid valve) – это функциональная и надежная трубопроводная арматура.

Ресурс работы специальных электромагнитных катушек составляет до 1 миллиона включений. Время, необходимое для срабатывания мембранного магнитного клапана в среднем составляет от 30 до 500 миллисекунд, в зависимости от диаметра, давления и исполнения.

Клапаны электромагнитные можно применять как запорные устройства дистанционного управления, так и для безопасности, в качестве отсечных, переключающих или отключающих электроклапанов.

klapan.pride-u-bike.com

назначение, устройство, виды, установка :: SYL.ru

Системы защиты газового оборудования перекрывают поток энергоносителя в случае аварийных ситуаций. Без них эксплуатация газовых установок запрещена. К элементам защиты относятся газовые клапаны электромагнитного типа.

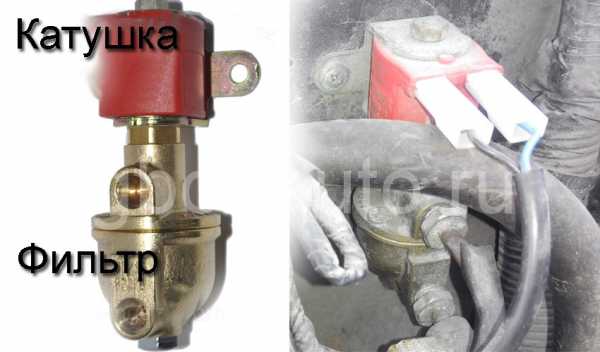

Электромагнитные газовые клапаны

Устройства этого типа относятся к арматуре трубопроводной и применяются в целях распределения потока газа и его отсечки при необходимости. Они получили широкое применение как в индивидуальном газовом оборудовании, так и в промышленном. Управление устройством происходит автоматически под действием напряжения.

Электромагнитные газовые клапаны ставят на входе газопровода перед такими потребителями:

Большинство клапанов для газа имеют закрытую конструкцию, то есть при отсутствии напряжения клапан перекрывает трубу.

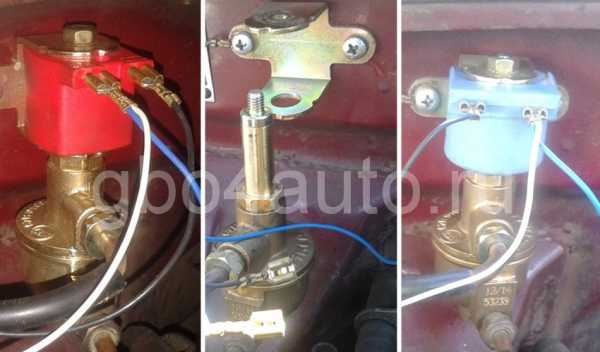

Устройство газовых электромагнитных клапанов

Газовые клапаны электромагнитного типа состоят из электрической и механической частей. С помощью электрической происходит управление системой, механическая является исполнительным элементом. Вся схема устройства расположена в корпусе. Основными рабочими компонентами являются так называемое седло и затвор. Седло представляет собой отверстие, сквозь которое проходит поток газа и которое перекрывается затвором. Последний имеет исполнение наподобие тарелки либо поршня. Затвор крепится на стержень, который является частью электромагнитной системы.

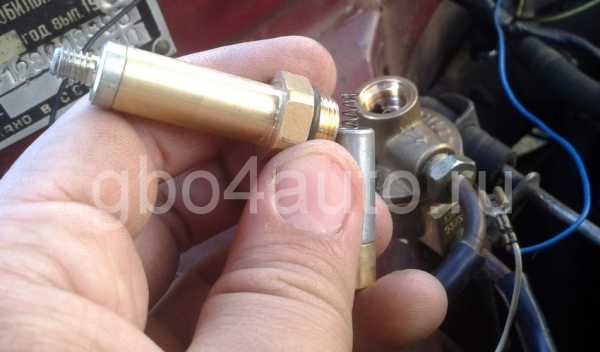

Электромагнитная система представляет собой катушку, внутри которой движется сердечник. Он связан со стержнем затвора. Сам электромагнит имеет свой корпус из пластика и расположен снаружи сверху корпуса клапана. Противодействие работе электромагнита создает возвратная пружина.

Электромагнитные газовые клапаны работают по следующему принципу. В исходном состоянии, когда на клеммах электромагнита отсутствует напряжение питания, возвратная пружина удерживает затвор в определенном положении. Это положение часто соответствует перекрытому каналу в клапане. Как только питание появилось, под действием магнитной силы сердечник затвора втягивается, преодолевая силу возвратной пружины, и затвор открывает канал. Некоторые клапаны приводятся в рабочее положение при помощи ручного взвода (открытия) затвора. С помощью силы тока, подаваемого на электромагнит, можно регулировать величину магнитного потока электромагнита. Таким образом управляют работой клапана, приоткрывая его не полностью, тем самым регулируя поток газа.

Типы газовых клапанов

Электромагнитные газовые клапаны бывают различной конфигурации и внутреннего устройства, но все они делятся на:

  • Закрытые в нормальном состоянии (НЗ). То есть при отсутствии напряжения газ перекрыт. Это в основном клапаны аварийного типа.
  • Открытые в нормальном состоянии (НО). Газ свободно проходит, если на катушке нет напряжения, и перекрывается при подаче сигнала управления.
  • Универсального типа. В таких устройствах можно переключать положение затвора, который может быть как открытым, так и закрытым, при отсутствии питания на катушке электромагнита.

По принципу приведения в действие затвора клапан запорный электромагнитный газовый бывает непрямого и прямого способа запирания. В первом случае сердечнику электромагнита помогает давление рабочей среды в случае срабатывания затвора. Во втором затвор перемещает только электромагнитная сила, воздействующая на стержень.

Газовые клапаны могут выполнять не только защитную функцию, но также распределительную. В этом смысле существуют устройства на разное количество ходов:

  • Клапаны двухходового типа. Это самые распространенные модели защитных клапанов, имеющие один вход и один выход. Их основная функция – перекрыть канал в любых возможных аварийных ситуациях.
  • Клапаны трехходового типа. Распределительные клапаны, предоставляющие возможность направлять поток газа от входа между двумя выходами.
  • Клапаны четырехходового типа могут быть встроены в различные сложные системы, где есть необходимость управлять потоками энергоносителя по трем различным каналам.

Кроме приведенных особенностей модификаций газовых клапанов, каждое конкретное устройство может иметь оригинальную конструкцию, отличную от стандарта. Так, некоторые клапаны имеют внутренности, специально изготовленные для работы в агрессивных условиях.

Правила установки

Чтобы правильно установить на газовое оборудование электромагнитный клапан, следует придерживаться следующих требований:

  • Клапаны устанавливают на входе линии сразу после газового крана и фильтрующего элемента.
  • Стрелка на устройстве указывает направление потока энергоносителя.
  • Положение клапана только горизонтально либо вертикально под углом в 90 градусов.

Заключение

Все работы по монтажу и обслуживанию газового оборудования могут выполнять лишь квалифицированные специалисты газовой службы. Это нужно учитывать, иначе неправильное проведение работ может привести к печальным последствиям.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
