Клапаны электромагнитные для воды: виды и описание

В современном мире автоматизация процессов управления потоками воды прочно вошла в нашу жизнь. Клапан электромагнитный (соленоидный) для воды широко применяется в разнообразных трубопроводных системах и приборах с автоматическим управлением. Устройство используется не только в сложных технологических процессах, но и в бытовых целях. С помощью соленоидного клапана можно дистанционно подавать нужный объем воды в определенный промежуток времени. Например, поливочные системы с автоматической подачей воды, контроль отопительных процессов, регулирование работы котельных объектов и слив воды.

Устройство электромагнитного клапана

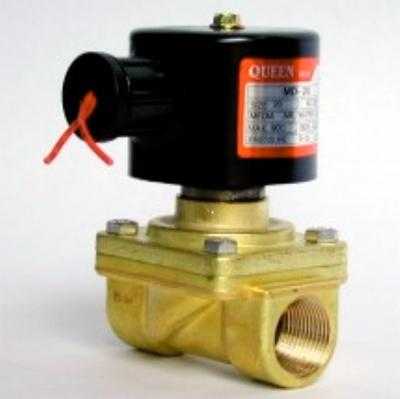

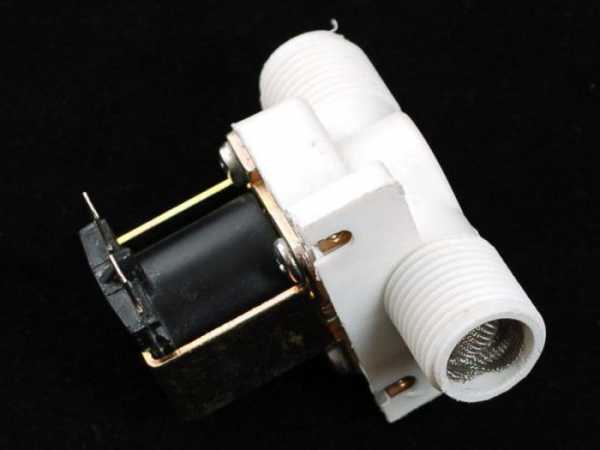

Типовой электромагнитный клапан для воды, фото которого представлено слева, состоит из таких основных элементов:

  • соленоидная катушка;
  • якорь катушки;
  • пружина закрывающая;
  • тарелка электромагнитного клапана;
  • пилотное отверстие;
  • диафрагма мембранного усилителя;
  • основное проточное отверстие;
  • выравнивающее проточное отверстие;
  • принудительная система открытия клапана при помощи пружины.

Из чего изготавливают клапаны электромагнитные для воды?

Конструкция электромагнитных клапанов достаточно понятна:

  • корпус и крышку клапана обычно изготавливают из латуни, специальных полимеров, чугуна и нержавеющей стали, так как устройство работает в различных средах, при различных температурных режимах и давлениях;
  • в качестве основы для создания мембран, уплотнителей и прокладок корпусов наилучшим образом подходит каучук, резина, силикон и фторопласт;
  • плунжероны и штоки производят из специального магнитного материала;
  • электрокатушки клапанов расположены в герметичных корпусах, которые защищают прибор от попадания пыли;
  • для обмотки катушек используется эмаль-провод, изготовленный из электротехнической меди.

Принцип работы

В статическом положении, когда катушка устройства обесточена, благодаря механическому воздействию пружины мембрана или поршень клапана находятся в герметичном соединении с седлом клапана. Под действием электрического напряжения электромагнитный клапан открывается. Это объясняется тем, что магнитное поле, создаваемое внутри устройства, втягивает плунжер в катушку клапана.

В случае отключения подачи электричества или выхода из строя дистанционного пульта управления клапаны электромагнитные для воды можно использовать в качестве обычного водопроводного крана. Для этого необходимо повернуть кран в указанном стрелкой направлении на ¼ оборота.

Виды электромагнитных клапанов

Запорный электромагнитный клапан для воды в зависимости от механизма включения и выключения бывает:

  • прямого действия;
  • пилотного действия.

Клапаны электромагнитные для воды прямого действия используются при небольшом расходе. Механизм открытия и закрытия клапана таков: прибор срабатывает под воздействием усилия, которое возникает при подключении к электрической сети.

В отличие от предыдущего клапан пилотного действия закрывается и открывается посредством энергии потока воды, управление которым происходит при помощи электрического напряжения. Используется данное приспособление преимущественно при больших расходах. Стоит помнить, что для бесперебойной работы электромагнитного клапана важен перепад давления (0,2 атм).

В зависимости от основного рабочего положения электромагнитные клапаны подразделяются:

  • на нормально открытые – при отсутствии источника энергии находятся в открытом состоянии, а при подаче тока закрываются;
  • нормально закрытые – при отсутствии электрического напряжения находятся в закрытом состоянии, а при подаче энергии закрываются;
  • бистабильные – способны переключаться из одного положения в другое под действием управляющего импульса.

Виды индукционных катушек:

  • постоянного тока – клапан характеризуется небольшой силой действия электромагнитного поля. Используются для регулировки потока низкого давления;
  • переменного тока – имеют большую силу электромагнитного поля. При потреблении большого количества электроэнергии скорость закрытия клапана увеличивается, что обеспечивает более мощный поток.

Установка электромагнитных клапанов

По способу подсоединения к трубопроводу встречается:

  • электромагнитный клапан фланцевый для воды;
  • резьбовой электромагнитный клапан.

Монтаж электромагнитного клапана следует выполнять на предварительно очищенном трубопроводе. Желательно, чтобы система была снабжена фильтром-грязевиком. Место в трубопроводе следует выбирать таким образом, чтобы к клапану был свободный доступ. Однако за счет компактных размеров установить его просто даже в стесненных условиях.

Положение клапана никак не влияет на работу устройства, поэтому может быть любым. Стоит помнить, что обратный электромагнитный клапан для воды следует монтировать с учетом направления потока воды.

Область применения

В современном мире область использования электромагнитных клапанов достаточно обширна. Чаще всего их устанавливают:

  • в промышленном производстве – в системах автоматических промывов водоочистных линий, для поддержания необходимого уровня воды в резервуарах нефтегазовой, химической и энергетической промышленности;
  • в жилищном строительстве – при создании системы «умный дом», для регулирования потока воды в аквариумах;
  • в канализационной системе – электромагнитный клапан для горячей воды и холодной при помощи таймера контролирует подачу воды к общественным сантехническим узлам;
  • в системе мойки – обеспечивают нормальную работу бытовых и промышленных стиральных машин, посудомоечных машин, автомобильных моек;
  • в котловых агрегатах — регулируют заполнение водой емкостей и паровых котлов;
  • в расширительных системах – обеспечивают автоматическое пополнение отопительных систем;
  • на крупногабаритных кухнях – для хлебопекарен, кофейных комбайнов, варочных баков и др.

Правила монтажа и эксплуатации

Клапаны электромагнитные для воды при установке и эксплуатации требуют соблюдения определенных правил:

  • правил безопасности;
  • не рекомендуется выполнять монтаж, при котором катушка клапана будет выступать в роли рычага;
  • установку и снятие клапана следует производить только в обесточенном состоянии;
  • перед электромагнитным клапаном нужно установить фильтр для защиты седла устройства от попадания крупных механических элементов;
  • корпус клапана не должен испытывать нагрузку от веса трубопровода, а также занимать место крутящего и изгибающего элемента системы;
  • направление потока воды в трубах должно совпадать с указателями на корпусе клапана;
  • при монтаже на открытой местности электромагнитную арматуру следует дополнительно защитить от попадания атмосферных осадков;
  • в качестве уплотнителя в местах стыка корпуса клапана и трубы рекомендуется использовать ленту ФУМ;
  • при монтаже клапана с фланцевым соединением применяют уплотнительное кольцо или прокладку из паронита;
  • при подключении устройства к электрической сети используется гибкий кабель с сечением жил не меньше 1 мм;
  • эксплуатацию клапана следует проводить в соответствии с правилами эксплуатации конкретного прибора;
  • один раз в три месяца нужно проверять затяжку питающих элементов, а также проводить очистку катушки от грязи и пыли.

Основные причины выхода из строя

Со временем даже самое надежное оборудование может испортиться. Не исключение и электромагнитный клапан для воды. Поломки могут быть вызваны рядом причин:

  • электрический ток не доходит до клапана – возникает в случае разрыва кабеля от пульта управления;
  • при нормальной подаче электрической энергии устройство не срабатывает – может быть сломана пружина, требуется замена соленоида;
  • отсутствует звук щелчка при включении – перегорела электромагнитная катушка;
  • отверстие, на которое накручен соленоид, засорилось – требуется очистка отверстия путем раскручивания конструкции.

Правильный монтаж и соблюдение условий эксплуатации обеспечивают надежную работу электромагнитных клапанов на протяжении длятельного времени.

fb.ru

Электромагнитный клапан для воды. Устройство электромагнитного клапана

Электромагнитный клапан для воды предназначен для регулировки прохождения жидкости. Устройство работает по электромеханическому принципу. Для изготовления корпуса выбираются стойкие и универсальные, а также высокопрочные материалы по типу литейного чугуна, латуни, нержавеющей стали. Что касается мембран и уплотнителей, то они выполняются из высокоэластичных полимеров. Помимо прочего, в составе может быть силиконовая резина.

Подобное устройство устанавливается в той части системы трубопровода, к которой будет обеспечен легкий доступ.

Устройство соленоидного клапана

Электромагнитный клапан для воды еще называется соленоидным. Он имеет в составе основные детали по типу мембраны, корпуса, пружины, крышки, штока, а также электрической катушки, которая является соленоидом. Крышка и корпус клапанов отливаются из нержавеющей стали, латуни, полимеров или чугуна. Данные устройства рассчитаны для эксплуатации при самых разных рабочих средах, температурах и давлениях.

Для штоков и плунжеров используются магнитные материалы. Электрокатушки, которые называются соленоидами, изготавливаются в пылезащищенном или герметичном корпусе. Высококачественный эмальпровод идет на обмотку катушек. Он изготавливается из электротехнической меди. Соединение с системой трубопровода может производиться по сланцевому или резьбовому методу. Для подключения к электрической сети применяется штекер. Управление производится методом подачи напряжения на катушку.

Ведущие рабочие положения

Если рассматривать вышеописанные устройства по исполнению, то они могут быть нормальнозакрытыми или нормальнооткрытыми. Среди разновидностей можно выделить еще и бистабильные клапаны, которые называются импульсными. Управляющий принцип способствует переключению с закрытого на открытое положение.

Принцип действия

Электромагнитный клапан для воды может использоваться при различных условиях, это предполагает применение устройств прямого действия, а также приборов, срабатывающих при нулевом перепаде давления. В продаже можно встретить клапаны непрямого действия, которые являются пилотными. Они срабатывают исключительно при самом малом перепаде давления.

Подобные устройства можно подразделить на распределяющие трёхходовые, запорные и переключающие клапаны.

Информация об уплотнителях и мембранах

Электромагнитный клапан для воды имеет в составе мембраны, которые могут изготавливаться из эластичных полимерных материалов. Последние обладают специальной конструкцией и химическим составом. Помимо прочего, в конструкции клапанов применяются самые последние составы силиконовых резин, а также другие полимеры.

Принцип работы пилотного клапана

Электромагнитный клапан для воды своими руками может быть установлен достаточно быстро. Если речь идет о нормальнозакрытом устройстве, то в статическом положении напряжение отсутствует, при этом клапан находится в закрытом состоянии. Поршень, который является запорным органом, герметично прижат, он расположен у седла уплотнительной поверхности. Пилотный канал находится в закрытом состоянии. Давление в верхней полости поддерживается с помощью перепускного отверстия в мембране.

Клапан такого типа находится в закрытом состоянии до тех пор, пока катушка не подвергнется напряжению. Для того чтобы он открылся, напряжение должно подаваться на катушку. Под воздействием магнитного поля плунжер поднимается, открывая канал. По той причине, что диаметр канала значительно больше перепускного, давление верхней полости понижается. Разница давлений воздействует на подъем поршня или мембраны, что способствует открытию клапана. Электромагнитный клапан подачи воды будет находиться в открытом состоянии до тех пор, пока катушка будет подвергаться напряжению.

Принцип действия нормальнооткрытого клапана

Работает такое устройство по обратному принципу: в статичном положении прибор находится в открытом виде, а вот при повышении напряжения клапан закрывается. Для того чтобы удержать прибор в закрытом состоянии, напряжение будет подаваться на катушку достаточно долго. Для того чтобы любые пилотные клапаны работали правильно, нужно обеспечить малый перепад давления.

Подобные устройства называются клапанами непрямого действия по той причине, что кроме подачи напряжения, необходимо выполнение условия, которое заключается в перепаде давления. Использовать такое приспособление можно для систем отопления, водоснабжения, ГВС, а также пневмоуправления. Агрегат подходит для тех условий, где давление в трубопроводе присутствует.

Работа клапана прямого действия

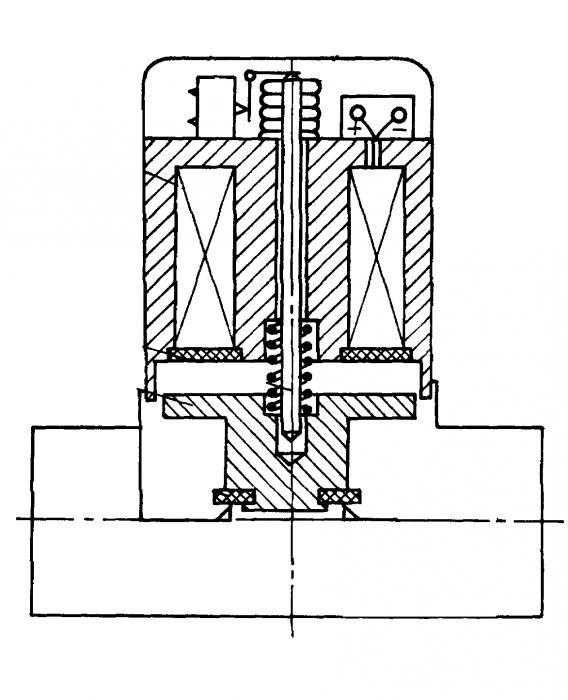

Электромагнитный клапан, схема которого дает возможность понять принцип работы, может обладать прямым действием. У такого устройства пилотный канал отсутствует. В центральной части находится эластичная мембрана, которая обладает металлическим кольцом. Сквозь пружину она соединена с плунжером. Когда на катушку воздействует магнитное поле, клапан открывается, плунжер поднимается и снимает усилие с мембраны. Последняя поднимается и способствует открыванию клапана. В тот момент, когда происходит закрытие, магнитное поле отсутствует, плунжер опускается и воздействует на мембрану.

Для такого прибора минимальный перепад давления не требуется. Электромагнитный клапан, фото которого представлены в статье, может использоваться в системах с давлением, а также на сливных емкостях. Установить прибор можно и в условиях накопительных ресиверов. Монтировать такое устройство можно в тех местах, где давление отсутствует или находится на минимальном уровне.

Особенности работы бистабильного клапана

Этот клапан может находиться в двух устойчивых положениях: в закрытом и открытом. Переключение осуществляется последовательно методом подачи импульса на катушку. Такие устройства работают исключительно от источника постоянного тока. Для того чтобы удержать клапан в закрытом или открытом положении, не требуется подавать напряжение. По конструкции такие приспособления изготавливаются как пилотные, это указывает на необходимость минимального перепада давления.

Электромагнитный соленоидный клапан представляет собой надежную и функциональную арматуру для системы трубопровода. Если речь идет о специальных электромагнитных катушках, то ресурс их работы очень велик. До момента выхода из строя прибор способен работать, пока число включений не достигнет 1 миллиона. Время, которое требуется для срабатывания магнитного клапана, может составить от 30 до 500 миллисекунд. Конечная цифра будет зависеть от давления, диаметра и исполнения.

Заключение

Устройство электромагнитного клапана было представлено выше, как и принцип его действия. Подобные приборы можно использовать в качестве запорного устройства дистанционного управления. Они незаменимы для безопасности в роли отсечных, отключающих и переключающих электроклапанов. Эти особенности необходимо учесть перед приобретением клапана и его установкой в определенных условиях.

fb.ru

назначение, применение, проверка и ремонт

Клапан с электромагнитным приводом — это современный вид запорной арматуры. Они позволяют на расстоянии управлять потоками жидкости или газа в трубопроводных системах. Такие затворы хорошо встраиваются в автоматизированные системы управления технологическими процессами, позволяют экономить дефицитные человеческие ресурсы и делают работу предприятий более безопасной. Существует большое количество различных видов клапанов для разных сред, различаются они и по своему устройству и назначению.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим. Управление при этом может осуществляться как вручную, так и с помощью систем автоматики. По своей конструкции и назначению электромагнитный затвор весьма похож на обычный, с той разницей, что в движение запорный элемент приводится в движение не мускульной силой, а соленоидом, электромагнитом с подвижным сердечником. При подаче напряжения на катушку индуктивности соленоида, она, в зависимости от полярности, втягивает или выталкивает сердечник, соединенный со штоком клапана.

Такие запорные и регулирующие устройства используются как в сложных промышленных установках, так и в домашних системах отопления, водоснабжения, в бытовой технике. Применяются они и в транспортных средствах, работающих на жидком топливе.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

  • Корпус с подводящим и отводящим патрубком.
  • Рабочая камера с седлом.
  • Тарельчатый, шаровой или лепестковый запорный элемент.
  • Возвратная пружина.
  • Шток, соединенный с запорным элементом и сердечником соленоида
  • Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Устройство должно быть устойчивым к воздействию внешних электромагнитных полей, шумов и вибраций.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Принцип работы электромагнитных систем

Принцип работы электромагнитного запорного клапана основан на физическом явлении электромагнитной индукции. При протекании тока по катушке индуктивности внутри нее возникает магнитное поле, воздействующее на сердечник из магнитных материалов силой, приложенной в продольном направлении. Эта сила, в зависимости от полярности приложенного напряжения, пытается втянуть сердечник внутрь катушки либо вытолкнуть его. При этом происходит открытие либо закрытие затворного элемента.

Катушки соленоидных клапанов могут работать как на постоянном токе напряжением от 5 до 36 вольт, так и на переменном токе напряжением 220 В.

Устройства с низким управляющим напряжением обладают небольшой мощностью и ограниченным усилием, передаваемым на запорный элемент. Это позволяет использовать для управления ими низковольтные полупроводниковые схемы. Применяются такие устройства в системах низкого напора рабочей среды, на трубопроводах малых диаметров.

Приводы, работающие на переменном токе, развивают гораздо большие усилия и могут применяться на магистральных трубопроводах высокого давления и больших диаметров.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

  • Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
  • Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.


В зависимости от рабочей среды запорную арматуру выпускают для:

  • Воздуха.
  • Воды.
  • Пара.
  • Активных сред.
  • Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

  • Обычное
  • Для влажных помещений.
  • Термостойкие (для высоких температур).
  • Морозостойкие (для экстремально низких температур).
  • Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

  • Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
  • Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

  • Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
  • Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
  • Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Область использования

Применение электромагнитных клапанов осуществляется в самых разных областях человеческой деятельности, везде, где возникает необходимость управлять потоками жидкостей и газов дистанционно. Сюда входит:

  • Бытовые системы отопления.
  • Системы водоснабжения и водоподготовки.
  • Технологические установки.
  • Трубопроводный транспорт.
  • Генерация и распределение тепла.
  • Бытовые приборы.
  • Канализация.
  • Орошение.
  • Транспортные средства.

Использование электромагнитных клапанов на транспорте понемногу снижается, поскольку все больше видов транспортных средств переходят на электрические источники энергии и отказываются от жидкого топлива и гидравлики, заменяя их на более надежные электрические приводы. Сходные перспективы просматриваются и в системах отопления. Но в водоснабжении, канализации и других отраслях роль электромагнитных затворов будет только возрастать.

Преимущества электромагнитных клапанов для воды

Главным преимуществом устройства является возможность удаленного и быстрого регулирования потоков рабочей среды. Без электромагнитных затворов становится невозможной работа сложных технологических установок и простых бытовых приборов, таких, как кофеварка и стиральная машина.

Кроме того, электропривод позволяет:

  • Подключать соленоидный клапан к централизованной и автоматизированной системе управления. Это многократно повышает точность и оперативность регулировок параметров по сравнению с ручным управлением.
  • Снижать трудозатраты на управление технологическими процессами.
  • Повышать безопасность производства и исключать воздействие на оператора вредных факторов производственной среды.
  • Повышать эффективность работы бытовых приборов и производственных установок за счет точного и быстрого управления потоками рабочих сред и их параметров.

Важным достоинством соленоидного привода по сравнению с электромотором и редуктором является отсутствие зубчатых и червячных передач, исключительная простота устройства и минимум подвижных частей.

Это обеспечивает высокую надежность оборудования, минимальный износ и долгий срок его службы.

Недостатком данного типа устройств являет невозможность плавной регулировки степени открытия затвора. Обеспечивается только два положения: «открыто» и «закрыто».

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

  • Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
  • Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

  • Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
  • Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
  • Корпус устройства не должен принимать на себя вес участка трубопровода.
  • Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
  • При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
  • Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
  • Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм2.

Подбор конкретной модели осуществляется на основе расчетов параметров трубопроводной системы.

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Признаки неисправности электромагнитного клапана карбюратора

В карбюраторах последних моделей применяется соленоидный привод управления подачей топлива. Как проверить электромагнитный клапан на исправность?

Его поломку определяют по следующим признакам:

  • Двигатель неустойчиво работает на низких оборотах.
  • Мотор глохнет при использовании наката.
  • После выключения двигателя наблюдается детонация рабочей смеси.

Косвенными признаками неисправности также является снижение оборотов при подключении мощных потребителей электроэнергии, таких, как магнитола, ближний или дальний свет, подогрев стекол.

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

  • На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
  • Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
  • После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
  • Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Электромагнитный (соленоидный) клапан — это… Что такое Электромагнитный (соленоидный) клапан?

Устройство соленоидного клапана (в разрезе).

Электромагнитный клапан — эффективное электромеханическое устройство, предназначенное для регулирования потоков всех типов жидкостей и газов. Он состоит из корпуса, соленоида (электромагнита) с сердечником, на котором установлен диск или поршень, регулирующий поток.

Принцип действия

На электромагнитную катушку клапана подается электрическое напряжение, после чего магнитный сердечник втягивается в соленоид, что приводит к открытию либо закрытию клапана. Сердечник помещен внутри закрытой трубки катушки соленоида — это необходимо для герметичности электромагнитного клапана.

Устройство

Устройство электромагнитного клапана подобно устройству обычного запорного клапана, однако открытие либо закрытие электромагнитного клапана осуществляется без механических усилий — посредством электромагнитной катушки (соленоида) путем подачи на неё электрического напряжения.

Применение

Соленоидный клапан применяется как в сложных технологических процессах, так и в быту. С его помощью можно дистанционно подать требуемый объём жидкости, пара или газа в нужный момент времени (подача воды в поливочных системах, регулирование отопительных процессов, обеспечение работы котельных объектов, в системах дозирования и смешения, а также для слива воды).

См. также

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 16 сентября 2012.

dic.academic.ru

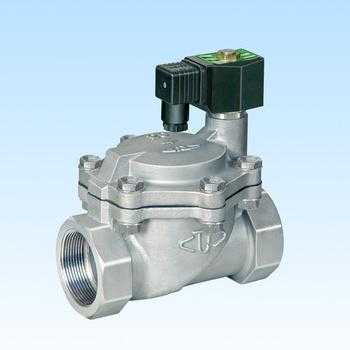

Как выбрать электромагнитный клапан?


Электромагнитный клапан

устройство, использующее электромеханический принцип действия для регулирования (открытия и перекрытия) потока рабочей среды. В зависимости от своего назначения электромагнитные клапана имеют различные материалы исполнения и разное внутреннее устройство. Единственным объединяющим элементом всех типов клапанов является исполнительное устройство — катушка электромагнитная (соленоид).

Электромагнитный (соленоидный) клапан состоит из корпуса и находящегося на нем электромагнита (соленоида) с сердечником, который связан с мембраной (поршнем или диском), управляющей потоком проходящих жидкостей и газов. Иногда электромагнитные клапаны оборудованы ручным дублером для принудительного открытия или закрытия клапана на тот случай, если электромагнитная катушка выйдет из строя. Закрытие либо открытие клапана осуществляется без каких-либо механических усилий — при помощи соленоида (электромагнитной катушки). На электромагнитную катушку подается питание, в результате чего сердечник перемещается в соленоиде, закрывая или открывая проход. Напряжение питания клапана может быть разным: от 12В до 380В с переменным или постоянным током.



Сферы применения электромагнитных клапанов:

Клапаны применяются во многих отраслях промышленности: газовой, энергетической, химической, нефтехимической, пищевой, а также в системах газо-, тепло- и водоснабжения, вентиляции, кондиционирования и в других системах, где необходима автоматизация управления промышленными процессами, связанными с движением рабочих сред. С их помощью можно дистанционно подать необходимый объём газа, жидкости или пара в определенный момент времени.

Классификация.

В зависимости от функционального назначения, клапаны разделяются на:

  • Распределительные клапаны. бывают трех и четырехходовые. Их основное назначение – перераспределять потоки;
  • Запорные клапаны, в свою очередь, делятся на нормально открытые и нормально закрытые.

Нормально закрытый клапан – это такой соленоидный клапан, который при условии отсутствия подачи электрического напряжения на его соленоид, имеет закрытое положение.

Нормально отрытый клапан обладает противоположными характеристиками.

Соленоидные клапаны также можно подразделить на два типа:

  • Прямого действия, когда при подаче на катушку напряжения перемещается сердечник, закрывая или открывая проход рабочему потоку. Клапаны прямого действия выпускаются нормально-закрытыми или нормально- открытыми;
  • Непрямого действия, когда после подачи на катушку напряжения открывается “ пилотный “ клапан, после чего уже под воздействием давления рабочего потока происходит открытие основного клапана.

К преимуществам электромагнитных клапанов относят:

  • малый вес;
  • малое время срабатывания;
  • возможность изготовить изделие во взрывозащищенном исполнении;
  • высокая продолжительность работы во включенном состоянии.

Для самостоятельного подбора клапана, необходимо знать ответы на следующие вопросы:

  1. Диапазон рабочих давлений. Рабочее давление-это то значение давления, при котором обеспечивается нормальное функционирование клапана и безопасность его работы. Для клапана обычно указывается диапазон допустимых давлений при 200С. Необходимо учитывать, что клапаны, предназначенные для относительно высоких давлений, как правило, плохо работают или не работают вовсе на давлениях, близких к нулевым.
  2. Диаметр присоединения (ДУ). Измеряется в дюймах (1/2, ¾, 3/8 и т.п.) или миллиметрах (25 мм, 50 мм и т.п.). Необходимо при этом иметь ввиду, что часто проходное сечение клапана меньше условного прохода.
    Материал корпуса электромагнитных клапанов. Основными материалами являются латунь, нержавеющая сталь, литейный чугун, различные виды пластиков.
  3. «НО» или «НЗ» – нормально открытый или нормально закрытый клапан.
  4. Среда применения. Типичные среды для электромагнитных клапанов: воздух, инертные газы, топливный газ, вода, нефть или пар. Среду применения необходимо учитывать как для подбора мембраны (в мембранных клапанах) или уплотнения (в поршневых клапанах), так и материала корпуса. Материал изготовления электромагнитного клапана должен быть совместим со средой. В противном случае может появиться коррозия корпуса или разрушение материала мембраны или уплотнителя. Также важна максимальная и минимальная температура среды. Высокотемпературная среда, такая, как перегретый пар, может нагревать катушку электромагнита, что негативно отразиться на его работе. Какая бы ни была рабочая среда, в полость клапана не должна попадать грязь и инородные тела. Мембрана соленоидного клапана подбирается в зависимости от типа среды, которая проходит через клапан (вода, пар, нефтепродукты, химические среды и т.д) и учитывает:
    • Температуру среды
    • Вязкость
    • Агрессивность (влияет на выбор материала корпуса)
    • Взрывозащиту
  5. Напряжение на катушке клапана может быть постоянного или переменного тока и, чаще всего, бывает 24 или 220 вольт. Это напряжение, на которое рассчитана катушка электромагнита. Большинство катушек работает от +10% до -15% от номинального напряжения.

priborika.ru

Электромагнитный клапан — устройство и принцип работы

Электромагнитный клапан являет собой электромеханическое устройство, которое управляется при помощи электрического тока. Последний проходит через электромагнит (катушка, накрученная вокруг сердечника), вследствие чего образуется магнитное поле. Своим действием оно может открывать и — наоборот — закрывать электромагнитный клапан.

Вообще данный механизм используется для регулировки потока жидкостей и газов. Чаще всего он используется в сельскохозяйственной отрасли (системы орошения) и в промышленных целях. Также он незаменим в автомобилях.

В конструкцию данного механизма входят следующие детали:

  • Соленоидная катушка.
  • Пилотное отверстие.
  • Тарелка электромагнитного клапана.
  • Закрывающая пружина.
  • Якорь катушки клапана.
  • Основное проточное отверстие.
  • Диафрагма мембранного усилителя.
  • Выравнивающее проточное отверстие механизма.
  • Принудительная система открытия клапана, которая приводится в действие посредством пружины.

Электромагнитный клапан 2109-го ВАЗа и его принцип действия

В данном механизме образуется некая механическая сила, создаваемая электромагнитной катушкой (она преобразует электроэнергию в энергию магнитного поля.) В результате этого электромагнитный клапан меняет свое положение – может закрываться и открываться. На входе данная деталь имеет впускную трубу, по которой в механизм проходит газ или жидкость.

Электромагнитный клапан ВАЗа включает в себя резиновую (реже – пластиковую) мембрану. Она прижимается во впускной трубе и может регулировать поток входящей жидкости. Передняя ее сторона состоит из уплотнительного кольца, которое в нужный момент предотвращает проникновение потока внутрь механизма. Мембрана чаще всего крепится на металлических пружинах, зафиксированных на обратной стороне клапана.

Положение данного механизма зависит от металлического штока, который размещен под катушкой. При возбуждении последней шток отодвигается под воздействием магнитного поля, а в это время от мембраны отходит уплотнительное кольцо. Таким образом поток газа или жидкости проходит в электромагнитный клапан. Когда катушка отключается, мембрана под воздействием пружины прижимается к уплотнительной поверхности на впуске.

Давление в клапане

Данная деталь, в отличие от обычных насосов, выполняющих аналогичную функцию, не имеет каких-либо механических устройств, при помощи которых поток газа проходит в систему. Именно поэтому так важно соблюдать разность давлений на впускном и выпускном входе клапана. Для того чтобы жидкость прошла через электромагнитный клапан, во впускном трубопроводе должно образоваться более высокое давление, нежели на выпускном. Если данное значение будет одинаковым на обоих концах механизма, поток уже не пройдет в рабочую среду. Такой принцип действия имеет большинство современных клапанов, кроме устройств прямого действия (они могут передавать газ и жидкость вне зависимости от давления в трубопроводах).

fb.ru

описание, виды, применение :: SYL.ru

Большая часть современных водопроводных запорных арматур функционирует за счет вложения человеком физического труда. Трубопровод перекрывают способом поворота крана либо клапана. Однако в хитроумных системах такой метод проверки объективно считается медленным, сложным и неудобным. Монтаж базовых электроприводов не всегда оправдан, потому что обходится очень дорого. Подобную трудность можно преодолеть, если на участке установить клапан соленоидный.

Для чего он необходим

Электромагнитные вентили широко применяются в системах водоподготовки, подачи холодной воды в экструдерах, снабжения работы парогенераторов и котельных объектов, соединения разных сред, а также для наполнения и опустошения сосудов с системами автоматического управления. Использование таких установок делает технологическую процедуру более удобной и надежной.

Особенности

Соленоидный клапан представляет собой маленькую конструкцию, которая действует за счет электромагнитных напряжений. У простых запорных арматур устройство совсем легкое, и состоит оно из небольшого элемента, который перекрывает поток. Такой составляющей может быть шар с пробоиной либо диск. Но для закрытия трубопровода следует повернуть дополнительную ручку на кране, тогда как соленоидные установки требуется лишь подключить к электричеству, а все остальное они произведут самостоятельно.

Назначение

Особенность работы такого прибора понятна и проста. Во внутренней части механизма имеется катушка, которая реагирует на электромагнитные толчки. При действии на нее электромагнитного поля она дает напряжение на маленький плунжер. Запорная часть вжимается поршнем или простым устройством из нескольких пружинок, как пластиковая труба. Процесс определенной работы зависит от того, какой клапан соленоидный будет вмонтирован. В одном оборудовании при подаче электричества закрепляющий диск приподнимается, а в другом, совсем наоборот, опускается для полного перекрытия потока.

Принцип работы

Особенность действия данной установки — несложность и производительность. В сравнении с громоздкими кранами, имеющими электроприводы, этот прибор нуждается в минимальном приложении человеческих усилий. Просто достаточно подать короткий электрический толчок, чтобы клапан соленоидный электромагнитный начал свою работу. По этой причине аналогичное устройство применяется в непростых системах трубопроводов. К примеру, в фармакологической либо химической промышленности, где нужно обладать правами, чтобы распоряжаться всеми процедурами с четкостью до секунды.

Преимущества клапанов

Существует, конечно, немало плюсов таких приборов, а именно:

  • практичность;
  • функциональность;
  • возможность точно следить за всеми процессами и настраивать порядок системы;
  • надежность;
  • отсутствие трудностей с установкой;
  • сравнительная легкость конструкции.

Недостатки

Однако, помимо достоинств, клапан (соленоидный) имеет еще и минусы:

  • требуется подключение прибора к электричеству;
  • стоимость такой установки порядком выше средней цены простой запорной арматуры;
  • при неверном использовании деталь способна поломаться.

Характеристики

Электромагнитные клапаны выпускают в разных вариантах. Каждая дополнительная разновидность определена для осуществления тех или иных целей. По качествам работы их разделяют на несколько видов.

  1. Нормально закрытый соленоидный клапан. В неподвижном положении он перекрыт. Это означает, что откроется он лишь в том случае, если подадут на катушку электрический импульс.
  2. Нормально открытый. Такой прибор, наоборот, все время находится в открытом состоянии. А сам поток перекрывается только после звонка.
  3. Регулируемый на квадратные трубы. Такую разновидность установок можно индивидуально настраивать из одной позиции в другую, что очень выгодно.

Виды

По типу устройства клапаны бывают:

  • простые на полипропиленовые трубы, имеющие 2 входа и являющиеся стереотипной запорной арматурой;
  • трехходовые – выполняющие предназначение смесителя, так как отличаются 3 входами и могут их проверять;
  • комбинированные модели являются самыми сложными установками с ненормированными характеристиками и механизмами (делят такие изделия по классу рабочей среды и монтируют в системы определенных функций по заказу).

На заметку

Самый востребованный и популярный – это клапан соленоидный электромагнитный для воды. Он же является и самым дешевым. Более дорогие экземпляры можно использовать с нефтью, агрессивной химией, бензином, газом и другими веществами.

Немаловажной характеристикой такого устройства считается нижний и внешний диаметр. Эти цифры указываются в дюймах либо миллиметрах. Дюймовое определение устанавливают двумя показателями. К примеру, закрытый клапан (соленоидный) ¾ дюйма в диаметре пригоден для труб с такими же параметрами. При счете в миллиметрах можно заметить, что эта установка обладает диаметром по высоте 19-20 мм.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
