Электрод графитированный ЭГСП / UHP
Электрод графитированный ЭГСП/UHP (Электрод Графитированный Специальный Пропитанный / Ultra Hight Power) – данная марка предназначена для дуговых и ковшовых печей сверхвысокой мощности , токовые нагрузки в процессе эксплуатации до 100кА, мощность трансформатора – до 140 МВА, емкость печи – от 30 до 160 тонн. В качестве сырья применяется игольчатый кокс нефтяной или пековый высокого качества и каменноугольный пек (связующий и пропиточный).
НТД: ГОСТ Р 56973-2016, ТУ14-139-177-2003, ТУ 1911-109-052-2010
Размеры электродов графитированных ЭГСП / UHP для заказа:
| Диаметр, мм | Длина изделия, мм |
|---|---|
| 200 | 1500 / 1800 |
| 225 | 1500 / 1800 |
| 250 | 1500 / 1800 |
| 300 | 1500 / 1800 / 2100 |
| 350 | 1500 / 1800 / 2100 |
| 400 | 1500 / 1800 / 2100 / 2400 |
| 450 | 1500 / 1800 / 2100 / 2400 |
| 500 | 1500 / 1800 / 2100 / 2400 |
| 500 | 1500 / 1800 / 2100 / 2400 / 2700 |
| 550 | 1500 / 1800 / 2100 / 2400 / 2700 |
| 600 | 1500 / 1800 / 2100 / 2400 / 2700 |
| 650 | 1500 / 1800 / 2100 / 2400 / 2700 |
| 700 | 1500 / 1800 / 2100 / 2400 / 2700 |
| 750 | 1500 / 1800 / 2100 / 2400 / 2700 |
НИППЕЛИ для электродов графитированных ЭГСП / UHP
| Диаметр электрода, мм | Обозначение ниппеля с типом резьбы | |
|---|---|---|
| Коническая резьба Т4 | коническая резьба Т3 | |
| 200 | 122Т4N | — |
| 225 | 139Т4N | 139Т3N |
| 250 | 152Т4N | 155Т3N |
| 300 | 177Т4N | 177Т3N |
| 350 | 203Т4N / 203Т4L | 215Т3N / 215Т3L |
| 400 | 222Т4N / 222Т4L | 215Т3N / 241Т3N |
| 450 | 241Т4N / 222Т4L | 241Т3N / 241Т3L |
| 500 | 269Т4N / 269Т4L | 273Т3N / 273Т3L |
| 550 | 298Т4N / 298Т4L | 298Т3L |
| 600 | 317Т4N / 317Т4L | — |
| 650 | 355Т4N / 355Т4L | — |
| 700 | 317Т4L / 374Т4N / 374Т4L | — |
| 750 | 406Т4Н | — |
Технические характеристики электродов графитированных ЭГСП / UHP
| Технические характеристики | Единица измерения | Показатели | |
|---|---|---|---|
| Диаметр | мм | 200-450 | 500-750 |
| Объемная плотность | г/см3 | 1,72 | 1,70 |
| Содержание зольных примесей | % | 0,2 | 0,2 |
| Удельное электросопротивление | мкОм•м | 6,0 | 5,1 |
| Термический коэффициент линейного расширения, (20-520)°С | 10-6•1/°С | 2,1 | 1,3 |
| Предел механической прочности на изгиб | МПа | 15 | 12 |
| Модуль упругости (Юнга) | ГПа | 10 | 11 |
Как сделать заказ/запрос
На нашем сайте не размещаются цены на продукцию, в соответсвии с политкой нашей компании, мы указываем их только в специально сформированном для вас коммерческом предложении.
Свяжитесь с нами любым указанным ниже способом или пришлите текущие потребности, в течении двух часов вы получите ответ, коммерческое предложение или счет.
ppobeda.ru
Электроды графитированные
Графитированные электроды изготавливаются на основе нефтянных, игольчатых, каменноугольных пеков и используются в электродуговых рудотермических, сталеплавильных печах, также в ферросплавном, чугунолитейном производстве для выплавки различных сплавов, чугуна, стали и т.д.
Графитированные электроды выпускаются как в комплекте с ниппелями, так и отдельно, по желанию заказчика, нипеля изготавливаются по отдельной технологии, при которой обеспечивается должный уровень физико-химических показателей и эксплуатации в целом. Ниппель вкручивается в электрод для его наращивания и может быть цилиндрический или конический.
Графитированные электроды производятся разных марок (ЭГ-10,15,20,25,30, RP, IP,HP UHP и т.д) и диаметров от 75 до 600мм, длиной от 1000 до 2400мм. Наиболее важные показатели качества электродов — высокая прочность при изгибе, низкое удельное сопротивление.
Наименование показателя | Номинальный | Марка электродов | |||
ЭГ-RP | ЭГП-HP | ЭГПК-SHP | ЭГСП-UHP | ||
Удельное электрическое сопротивление, мкОм·м | 75-200 | 7,0-11,0 | 5,0-7,5 | 4,5-6,0 | 4,0-5,5 |
225-700 | 5,0-7,5 | 4,5-6,5 | 4,0-6,0 | ||
Предел прочности при изгибе, Мпа | 75-200 | 8,0-15,0 | 10,0-18,0 | 10,0-18,0 | 10,0-18,0 |
225-450 | 6,5-14,0 | 9,0-17,0 | 9,0-14,0 | 9,0-14,0 | |
500-700 | 6,5-9,5 | 8,0-15,0 | 8,0-13,0 | 8,0-13,0 | |
Объемная плотность, г/см3 | 75-200 | 1,55-1,67 | 1,65-1,76 | 1,65-1,78 | |
225-450 | 1,55-1,65 | 1,65-1,75 | 1,65-1,78 | ||
500-700 | 1,54-1,64 | 1,65-1,75 | |||
Температурный коэффициент линейного расширения в интервале температур от 20 до 520 °С, от 20 до 100°С, ·10-6, К-1 | 225-700 | — | — | 1,7 | 1,5 |
choez.ru
Электроды графитированные
Наше предприятие поставляет электроды графитированные ведущих производителей России, Украины, Китая. Цена на электроды графитированные конкурентоспособная.
Технические характеристики:
| Наименование показателей | RP | HP | UHP |
| Удельное электрическое сопротивление, мкОм*м, не более | 9,5 | 7,5 | 5,5 |
| Плотность, г/cм3 , не менее | 1,52 | 1,65 | 1,68 |
| Предел прочности на изгиб, МПа, не менее | 14,0 | 16,0 | 19,0 |
Технические характеристики:
| Наименование показателей | Диаметр | ЭГ-1 | ЭГ-2 |
| Удельное электрическое сопротивление, мкОм*м, не более | Ø250-600 мм | 8,0 | 11,0 |
| Плотность, г/cм3 , не менее | Ø250–450 мм. Ø500–600 мм. |
1,5 1,6 |
1,5,0 1,6 |
| Предел прочности на изгиб, МПа, не менее | Ø250–400 мм. Ø450–600 мм. |
15,0 18,0 |
15,0 18,0 |
Для справки:
Основными составляющими при производстве графитированных электродов, является нефтяной кокс и каменноугольный пек. Заготовка формируется путем прессования до нужного размера. Затем заготовку обжигают при температуре около 1000 градусов Цельсия. Графитация происходит в электропечах при температуре до 3000 градусов Цельсия, после такого действия молекулы углерода искусственно формируются в кристаллическую форму графита. Далее заготовку направляют для механической обработки.
carbon-ug.ru
Графитированные электроды ЭГСП — UHP
Физические и химические свойства графитированных электродов ЭГСП — UHP
|
Величина |
Классификация |
Ед. измерения |
Номинальный диаметр(mm) |
|||
|
250-400 |
450-500 |
550-650 |
700-800 |
|||
|
|
Электрод |
μΩm ≤ |
6.2 |
6.3 |
6.0 |
5.8 |
|
Ниппель |
5.3 |
5.3 |
4.5 |
4.3 |
||
|
Прочность на изгиб |
Электрод |
Mpa ≥ |
10.5 |
10.5 |
10.0 |
10.0 |
|
Ниппель |
20.0 |
20.0 |
22.0 |
23.0 |
||
|
Модуль Юнга |
Электрод |
Gpa ≤ |
14.0 |
14.0 |
14.0 |
14.0 |
|
Ниппель |
20.0 |
20.0 |
22.0 |
22.0 |
||
|
Объемная плотность |
Электрод |
g/cm3 ≥ |
1.67 |
1.66 |
1.66 |
1.68 |
|
Ниппель |
1.74 |
1.75 |
1.78 |
1.78 |
||
|
Тепловое расширение （100℃-600℃） |
Электрод |
×10-6/℃ ≤ |
1.5 |
1.5 |
1.5 |
1.5 |
|
Ниппель |
1.4 |
1.4 |
1.3 |
1.3 |
||
|
Зольность |
Электрод |
% ≤ |
0.5 |
0.5 |
0.5 |
0.5 |
|
Ниппель |
||||||
Примечание: содержание золы дано только для справки.
Рекомендуемая токовая нагрузка для графитированных электродов ЭГСП — UHP
|
Класс |
Номинальный диаметр |
Допустимый ток A |
Плотность тока A/cm2 |
||
|
Электроды ЭГСП — UHP |
|
AC |
DC |
AC |
DC |
|
300mm |
15000～22000 |
|
20～30 |
|
|
|
350mm |
20000～30000 |
— |
20～30 |
— |
|
|
400mm |
25000～40000 |
— |
19～30 |
— |
|
|
450mm |
32000～45000 |
— |
19～27 |
— |
|
|
500mm |
38000～55000 |
— |
18～27 |
— |
|
|
550mm |
45000～65000 |
49000～78000 |
18～27 |
20～32 |
|
|
600mm |
50000～75000 |
58000～93000 |
18～26 |
20～32 |
|
|
650mm |
60000～85000 |
60000～110000 |
18～25 |
20～30 |
|
|
700mm |
70000～120000 |
79000～130000 |
18～30 |
20～30 |
|
www.orientcarbongraphite.com
Графитовые Электроды Uhp 600×2400 Мм
Описание продукта:
Название: Графитовых Электродов
Описание продукта::Электроды несут электричество, которое нагревает электрические Дуговые Печи, подавляющее большинство стальных печей. Они сделаны из Нефтяного Кокса после того, как они смешиваются с нефтяным шагом, экструдированы и формованы, затем запечены, чтобы сжать его, а затем грейферизованы, нагревая его выше температуры (3000 °C) преобразует углерод в графит. Они могут варьироваться в размерах до 11 футов в длину и 30 дюймов. В диаметре.
Использование:
Все большая часть мировой стали производится с использованием электродуговых печей, и сама электродуговая печь становится более эффективной и делает больше стали на тонну электрода
Стиль
| ||||
Предмет | Блок | (М) номинальный диаметр | ||
200-350 | 400-500 | |||
Насыпной плотности | Электрод | G/CM3 | ≥ 1,65 | ≥ 1,65 |
Ниппель | ≥ 1,78 | ≥ 1,78 | ||
Сопротивление | Электрод | μΩm | ≤6. 0 | ≤6. 0 |
Ниппель | ≤4. 0 | ≤4. 0 | ||
Прочность при изгибе | Электрод | МПа | ≥14. 0 | ≥14. 0 |
Ниппель | ≥18. 0 | ≥20. 0 | ||
Модуль упругости | Электрод | ГПа | ≤12. 0 | ≤12. 0 |
Ниппель | ≤14. 0 | ≤18. 0 | ||
C.T.E. (100-600/℃) | Электрод | 10-6/℃ | ≤ 1,4 | ≤ 1,4 |
Ниппель | ≤ 1,2 | ≤ 1,0 | ||
Ясень |
| % | ≤0. 2 | ≤0. 2 |

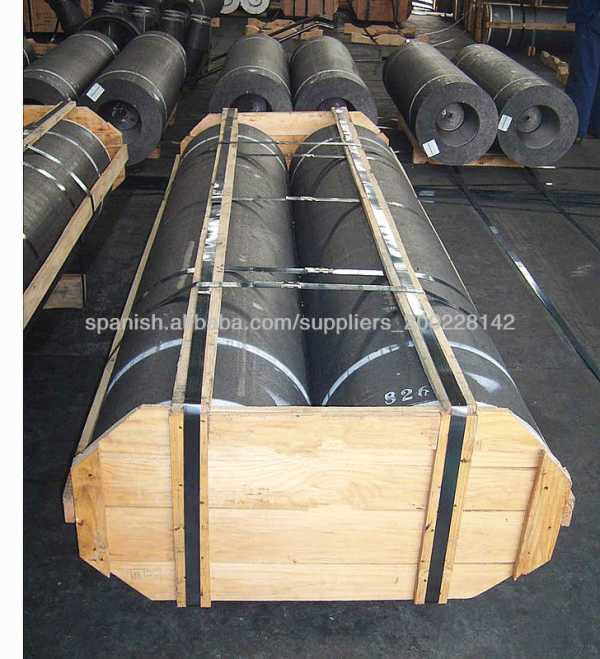

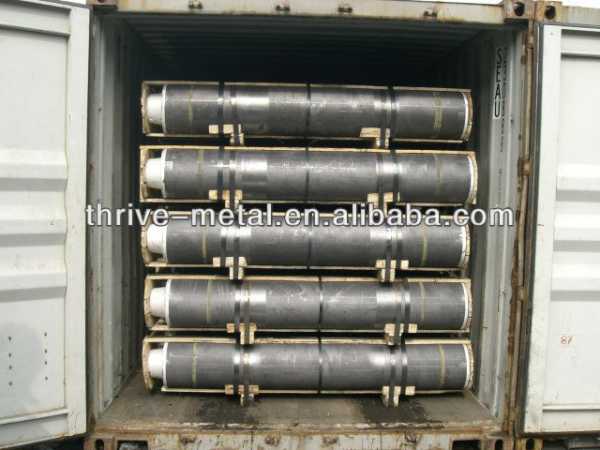

Упаковка & Доставка
Упаковка:Деревянные ящики или деревянная коробка
Информация о компании
У нас отличные поставщики в графита и углеродных товары, наслаждаемся хорошей репуатион в внутри страны, так и за рубежом.Товары: натуральный пластинчатый графит, вспениваемый графит, микронизированный графит, графитовый порошок высокой чистоты, Графитизированный нефтяной кокс с низким S и синтетическим графитная крошка и порошок, графитовые электроды и т. д.
Пожалуйста, свяжитесь с нами следующим образом:
Телефон: + 86-532-85674111
Skype: ritagraphite
WeChat: 18669813376
russian.alibaba.com
графитированные электроды UHP-Графитовые электроды-ID товара::1100006444619-russian.alibaba.com
Графитированные электроды
Назначение
Графитированные электроды используются в электродуговых сталеплавильных и рафинировочных печах в качестве токоподводящих электродов;
Графитированные электроды предназначены для производства кремния, фосфора, титана, глинозема и т.д.
Характеристики
Высокая электропроводимость
Высокая стойкость к тепловому удару
Хорошая механическая прочность.
Сорты электродов
Графитированные электроды стандартной мощности (RP)
Графитированные электроды высокой мощности (HP)
Графитированные электроды сверхвысокой мощности (UHP)

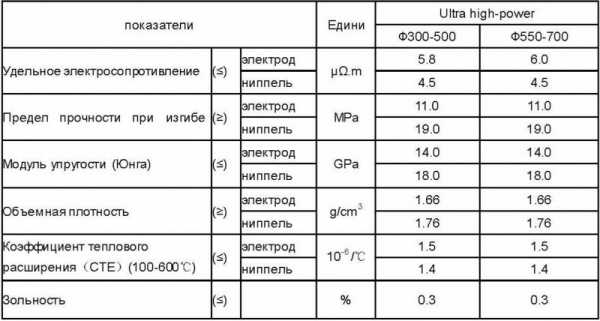

Физико-технические показатели
| Показатели | Ед. | UHP | |||
| Ф300-500 | Ф550-700 | ||||
| Удельное электросопротивление | (≤) | электрод | μΩ.m | 5.8 | 6 |
| ниппель | 4.5 | 4.5 | |||
| Предел прочности при изгибе | (≥) | электрод | MPa | 11 | 11 |
| ниппель | 19 | 19 | |||
| Модуль упругости (Юнга) | (≤) | электрод | GPa | 14 | 14 |
| ниппель | 18 | 18 | |||
| Объемная плотность | (≥) | электрод | g/cm3 | 1.66 | 1.66 |
| ниппель | 1.76 | 1.76 | |||
| Коэффициент теплового расширения（CTE） | (≤) | электрод | 10-6 /℃ | 1.5 | 1.5 |
| ниппель | 1.4 | 1.4 | |||
| Зольность | (≤) | электрод ниппель | % | 0.3 | 0.3 |

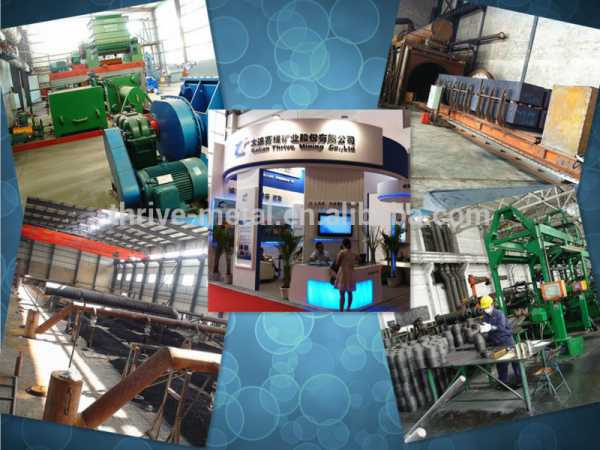

информации о компании
