Трехфазные асинхронные взрывозащищенные двигатели

Трехфазные асинхронные взрывозащищенные двигатели новой серии 4ВР, 4ВС (63, 71, 80, 90, 100, 112, 132 габаритов мощностью от 0,55 до 11 кВт) (1ExdellBT4) (усовершенствованный аналог серии АИМ и взаимозаменяемой).

Двигатели взрывозащищенные 4ВР, 4ВС изготавливаются с исполнением по взрывозащите 1ExdellBT4. Окружающая среда — взрывоопасная с содержанием взрывоопасной пыли, газов или паров, категорий IIА или IIВ, температурой воспламенения Т4 по ГОСТ12.1.011 и ПУЭ гл.VII-3.

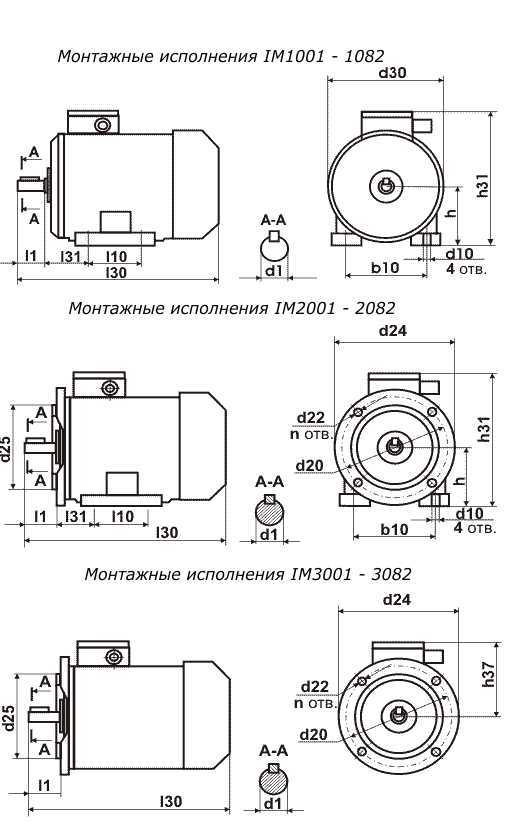

Двигатели 4ВР изготавливаются габаритов 63, 71, 80, 90, 100, 112, 132 мм (установочные размеры по РС3031), двигатели 4ВС — габаритов 71, 80, 90, 100, 112, 132, 160 мм (установочные размеры по нормам CENELEC).

Электрические параметры двигателей 4ВР

Электрические параметры двигателей 4ВР соответствуют электрическим параметрам двигателей АИР соответствующих габаритов:

Тип	Электрические параметры								Масса, кг
	Р, кВт	Номинальная частота вращения, об/мин	КПД, %	cos j	Iп/Iн	Мп/Мн	Мmax/Мн	Мmin/Мн
АИР56А2	0,18	2730	65,0	0,78	5,0	2,2	2,2	1,8	3,5
АИР56В2	0,25	2700	66,0	0,79	5,0	2,2	2,2	1,8	3,8
АИР56А4	0,12	1350	58,0	0,66	5,0	2,2	2,2	1,8	3,6
АИР56В4	0,18	1350	60,0	0,68	5,0	2,2	2,2	1,8	4,2
АИР63А2	0,37	2730	72,0	0,84	5,0	2,2	2,2	1,8	5,2
АИР63В2	0,55	2730	75,0	0,81	5,0	2,2	2,2	1,8	6,1
АИР63А4	0,25	1320	65,0	0,67	5,0	2,2	2,2	1,8	5,1
АИР63В4	0,37	1320	68,0	0,70	5,0	2,2	2,2	1,8	6,0
АИР63А6	0,18	860	56,0	0,62	4,0	2,2	2,2	1,6	4,8
АИР63В6	0,25	860	59,0	0,62	4,0	2,2	2,2	1,6	5,6
АИР71А2	0,75	2820	79,0	0,80	6,0	2,6	2,7	1,6	8,7
АИР71В2	1,10	2800	79,5	0,80	6,0	2,2	2,4	1,6	9,5
АИР71А4	0,55	1360	71,0	0,71	5,0	2,3	2,4	1,8	8,1
АИР71В4	0,75	1350	72,0	0,75	5,0	2,5	2,6	2,4	9,4
АИР71А6	0,37	900	65,0	0,63	4,5	2,1	2,2	1,6	8,6
АИР71В6	0,55	920	69,0	0,68	4,5	1,9	2,2	1,6	9,9
АИР71В8	0,25	680	58,0	0,60	4,0	1,6	1,9	1,4	9,9
АИР80А2	1,50	2880	82,0	0,85	6,5	2,2	2,6	1,8	12,4
АИР80В2	2,20	2860	83,0	0,87	6,4	2,1	2,6	1,8	15,0
АИР80А4	1,10	1420	76,5	0,77	5,0	2,2	2,4	1,7	11,9
АИР80В4	1,50	1410	78,5	0,80	5,3	2,2	2,4	1,7	13,8
АИР80А6	0,75	920	71,0	0,71	4,0	2,1	2,2	1,6	11,6
АИР80В6	1,10	920	75,0	0,71	4,5	2,2	2,3	1,8	15,3
АИР80А8	0,37	680	58,0	0,59	3,5	2,0	2,3	1,4	12,8
АИР80В8	0,55	680	58,0	0,60	3,5	2,0	2,1	1,4	14,8
АИР90L2	3,00	2860	83,5	0,88	7,0	2,3	2,6	1,7	19,0
АИР90L4	2,20	1430	80,0	0,79	6,0	2,0	2,4	2,0	18,1
АИР90L6	1,50	940	76,0	0,70	5,0	2,0	2,3	1,9	19,0
АИР90LА8	0,75	700	70,0	0,71	4,0	1,5	2,0	1,5	17,7
АИР90LВ8	1,10	710	74,0	0,72	4,5	1,5	2,2	1,5	20,5
АИР100S2	4,00	2850	87,0	0,88	7,5	2,0	2,4	1,6	26,0
АИР100L2	5,50	2850	88,0	0,88	7,5	2,1	2,4	1,6	31,5
АИР100S4	3,00	1410	82,0	0,82	7,0	2,0	2,2	1,6	23,0
АИР100L4	4,00	1410	85,0	0,84	7,0	2,1	2,4	1,6	29,2
АИР100L6	2,20	940	81,5	0,74	6,0	1,9	2,2	1,6	27,0
АИР100L8	1,50	710	76,0	0,75	3,7	1,6	2,0	1,5	24,0
АИР112М2	7,50	2900	87,5	0,88	7,5	2,0	2,2	1,6	40,0
АИР112М4	5,50	1430	85,5	0,86	7,0	2,0	2,5	1,6	38,5
АИР112МА6	3,00	950	81,0	0,76	6,0	2,0	2,2	1,6	33,4
АИР112МВ6	4,00	950	82,0	0,81	6,0	2,0	2,2	1,6	38,8
АИР112МА8	2,20	700	76,5	0,71	6,0	1,8	2,2	1,4	33,4
АИР112МВ8	3,00	700	79,0	0,74	6,0	1,8	2,2	1,4	39,0
АИР132М2	11,00	2910	87,5	0,88	7,5	1,6	2,2	1,2	60,4
АИР132S4	7,50	1440	86,0	0,83	7,5	2,0	2,5	1,6	53,5
АИР132М4	11,00	1450	87,5	0,79	7,5	2,4	2,9	2,2	66,3
АИР132S6	5,50	960	85,0	0,80	7,0	2,0	2,2	1,6	52,3
АИР132М6	7,50	950	85,0	0,79	7,0	2,0	2,2	1,6	64,5
АИР132S8	4,00	700	83,0	0,70	6,0	1,8	2,2	1,4	52,2
АИР132М8	5,50	700	83,0	0,74	6,0	1,8	2,2	1,4	62,2
АИР160S2	15,00	2920	90,5	0,89	7,0	2,1	3,0	2,0	95,7
АИР160М2	18,50	2920	91,0	0,89	7,0	2,2	3,0	2,0	96,9
АИР160S4	15,00	1460	89,5	0,86	6,5	2,3	2,7	2,0	97,1
АИР160М4	18,50	1460	90,0	0,86	6,5	2,3	2,7	2,0	103,9
АИР160S6	11,00	970	87,5	0,81	6,5	1,9	2,6	1,7	98,3
АИР160М6	15,00	970	88,0	0,84	6,5	2,0	2,6	1,7	113,9
АИР160S8	7,50	720	86,0	0,72	5,5	1,7	2,3	1,5	86,9
АИР160М8	11,00	720	87,0	0,73	5,5	1,7	2,3	1,5	108,9
АИР180S2	22,00	2930	90,5	0,88	7,0	2,2	2,9	2,0	118,9
АИР180М2	30,00	2930	92,0	0,89	7,0	2,4	2,9	2,0	137,9
АИР180S4	22,00	1460	91,0	0,86	6,8	2,4	2,5	1,6	129,9
АИР180М4	30,00	1460	91,5	0,85	7,0	2,4	2,5	1,7	150,9
АИР180М6	18,50	980	89,5	0,86	6,5	2,0	2,7	1,7	138,9
АИР180М8	15,00	730	88,0	0,74	5,5	1,8	2,4	1,6	138,9



Электрические параметры двигателей 4ВС

Электрические параметры двигателей 4ВС соответствуют электрическим параметрам двигателей АIS соответствующих габаритов:

Тип	Электрические параметры									Масса, кг
	Р, кВт	Номинальная частота вращения, об/мин	КПД, %	cos j	Iп/Iн	Мп/Мн	Мmax/Мн		Мmin/Мн
АIS63А2	0,18	2730	65,0	0,78	5,0	2,2	2,2		1,8	3,6
AIS63В2	0,25	2700	66,0	0,79	5,0	2,2	2,2		1,8	3,9
АIS63А4	0,12	1350	58,0	0,66	5,0	2,2	2,2		1,8	3,7
АIS63В4	0,18	1350	60,0	0,68	5,0	2,2	2,2		1,8	4,3
АIS71А2	0,37	2730	72,0	0,84	5,0	2,2	2,2		1,8	5,3
АIS71В2	0,55	2730	75,0	0,81	5,0	2,2	2,2		1,8	6,2
АIS71А4	0,25	1320	65,0	0,67	5,0	2,2	2,2		1,8	5,2
АIS71В4	0,37	1320	68,0	0,70	5,0	2,2	2,2		1,8	6,1
АIS71А6	0,18	860	56,0	0,62	4,0	2,2	2,2		1,6	4,9
АIS71В6	0,25	860	59,0	0,62	4,0	2,2	2,2		1,6	5,7
АIS80А2	0,75	2820	79,0	0,80	6,0	2,6	2,7		1,6	9,7
АIS80В2	1,10	2800	79,5	0,80	6,0	2,2	2,4		1,6	10,5
АIS80А4	0,55	1360	71,0	0,71	5,0	2,3	2,4		1,8	9,1
АIS80В4	0,75	1350	72,0	0,75	5,0	2,5	2,6		2,4	10,4
АIS80А6	0,37	900	65,0	0,63	4,5	2,1	2,2		1,6	9,4
АIS80В6	0,55	920	69,0	0,68	4,5	1,9	2,2		1,6	10,9
АIS80В8	0,25	680	58,0	0,60	4,0	1,6	1,9		1,4	10,0
АIS90S2	1,50	2880	82,0	0,85	6,5	2,2	2,6		1,8	13,5
АIS90L2	2,20	2860	83,0	0,87	6,4	2,1	2,6		1,8	16,1
АIS90S4	1,10	1420	76,5	0,77	5,0	2,2	2,4		1,7	13,0
АIS90L4	1,50	1410	78,5	0,80	5,3	2,2	2,4		1,7	14,9
АIS90S6	0,75	920	71,0	0,71	4,0	2,1	2,2		1,6	12,7
АIS90L6	1,10	920	75,0	0,71	4,5	2,2	2,3		1,8	16,4
АIS90S8	0,37	680	58,0	0,59	3,5	2,0	2,3		1,4	13,7
АIS90L8	0,55	680	58,0	0,60	3,5	2,0	2,1		1,4	15,9
АIS100L2	3,00	2860	83,5	0,88	7,0	2,3	2,6		1,7	20,6
АIS100L2К	3,00	2820	83,0	0,84	7,0	2,4	2,5		1,9	24,0
АIS100LА4	2,20	1430	80,0	0,79	6,0	2,0	2,4		2,0	19,7
АIS100LB4К	3,00	1410	82,0	0,82	7,0	2,0	2,2		1,6	25,5
АIS100LС2К	4,00	2850	87,0	0,88	7,5	2,0	2,4		1,6	27,2
АIS100L6	1,50	930	76,0	0,70	5,0	2,0	2,3		1,9	20,6
АIS100LА8	0,75	700	70,0	0,71	4,0	1,5	2,0		1,5	19,3
АIS100LВ8	1,10	700	74,0	0,72	4,5	1,5	2,2		1,5	22,1
АIS100LС4К	4,00	1410	85,0	0,84	7,0	2,1	2,4		1,6	30,2
АIS112М2	4,00	2850	87,0	0,88	7,5	2,0	2,4		1,6	29,0
АIS112L2	5,50	2850	88,0	0,88	7,5	2,1	2,4		1,6	34,2
АIS112N2, S6-60%	6,30	2840	82,0	0,86	6,5	2,4	2,8		1,8	30,3
АIS112М4	4,00	1410	85,0	0,84	7,0	2,1	2,4		1,6	33,4
АIS112N4, S6-60%	5,50	1410	82,0	0,73	6,0	2,6	2,8		2,5	36,1
АIS112М6	2,20	940	81,5	0,74	6,0	1,9	2,2		1,6	30,1
АIS112М8	1,50	700	76,0	0,75	3,7	1,6	2,0		1,5	29,7
АIS132SА2	5,50	2900	86,0	0,88	7,5	2,0	2,2		1,6	39,5
АIS132SВ2	7,50	2900	87,5	0,88	7,5	2,0	2,2		1,6	43,0
АIS132S4	5,50	1430	85,5	0,86	7,0	2,0	2,5		1,6	41,9
АIS132М4	7,50	1430	85,5	0,78	7,5	2,0	2,5		1,6	50,0
АIS132S6	3,00	950	81,0	0,76	6,0	2,0	2,2		1,6	36,2
АIS132МА6	4,00	950	82,0	0,81	6,0	2,0	2,2		1,6	46,6
АIS132МВ6	5,50	950	82,0	0,78	6,0	2,0	2,2		1,6	50,4
АIS132S8	2,20	700	76,5	0,71	6,0	1,8	2,2		1,4	35,2
АIS132М8	3,00	700	79,0	0,74	6,0	1,8	2,2		1,4	43,0
АIS160МА2	11,00	2910	87,5	0,88	7,5	1,6	2,2		1,2	67,9
АIS160М4	11,00	1450	87,5	0,79	7,5	2,4	2,9		2,2	73,7
АIS160М6	7,50	950	85,0	0,79	7,5	2,0	2,2		1,6	72,0
АIS160МА8	4,00	700	83,0	0,70	6,0	1,8	2,2		1,4	59,7
АIS160МВ8	5,50	700	83,0	0,74	6,0	1,8	2,2		1,4	69,7
АIS160MB2K	15,00	2920	90,5	0,89	7,0	2,1	3,0		2,0	100
АIS160L2K	18,50	2920	91,0	0,89	7,0	2,2	3,0		2,0	108
АIS160L4K	15,00	1460	89,5	0,86	6,5	2,3	2,7		2,0	100
АIS160L6K	11,00	970	87,5	0,81	6,5	1,9	2,6		1,7	97
АIS160L8K	7,50	720	86,0	0,72	5,5	3,5	2,3		1,5	97
АIS180M4	18,50	1460	90,0	0,86	6,5	2,3	2,7		2,0	111
АIS180L6	15,0	970	88,0	0,84	6,5	2,0	2,6		1,7	122
АIS180L8	11,00	720	87,0	0,73	5,5	1,7	2,3		1,5	122
АIS71А4/2	0,19	1380	55,0	0,66	3,5	1,6	1,8		1,0	5,2
	0,265	2640	61,0	0,75	4,0	1,2	1,8		0,8
АIS71В4/2	0,265	1350	57,0	0,68	3,5	1,6	2,0		1,0	6,1
	0,37	2580	61,0	0,82	4,0	1,2	1,7		0,8
АIS80А4/2	0,48	1360	69,0	0,76	4,5	1,5	1,9		1,4	9,6
	0,62	2780	68,0	0,85	4,5	1,5	1,9		1,3
АIS80В4/2	0,71	1360	69,0	0,84	4,5	1,75	1,9		1,5	10,4
	0,85	2780	68,0	0,86	4,5	1,85	2,0		1,4
АIS90S4/2	1,12	1410	74,0	0,78	5,0	1,9	2,2		1,6	13,9
	1,50	2730	73,0	0,85	5,0	1,9	2,0		1,5
АIS90L4/2	1,50	1380	75,0	0,75	5,0	2,0	2,0		1,6	16,1
	2,00	2720	75,0	0,84	5,0	2,0	2,1		1,6
АIS100LА4/2	2,20	1420	79,0	0,83	6,0	1,9	2,4		1,6	21,5
	2,65	2850	76,0	0,82	6,0	2,0	2,4		1,5
АIS100LА6/4	1,32	930	74,0	0,68	5,0	1,6	1,9		1,5	21,2
	1,60	1420	74,0	0,85	5,5	1,6	2,1		1,2
АIS100LА8/4	0,80	700	62,0	0,60	3,0	1,7	2,0		1,6	20,6
	1,32	1400	75,0	0,86	5,0	1,5	2,0		1,3
АIS112М4/2	4,00	1400	82,0	0,88	5,5	1,9	2,1		1,6	32,7
	4,75	2820	82,0	0,91	6,0	2,2	2,4		1,6
АIS112М6/4	2,12	940	77,0	0,73	4,5	1,4	2,0		1,3	30,9
	3,15	1420	80,0	0,86	5,5	1,5	2,1		1,4
АIS112М8/4	1,40	720	72,0	0,60	4,0	1,6	2,0		1,5	29,4
	2,36	1420	81,0	0,89	5,5	1,4	1,9		1,0
АIS112М8/6	1,32	710	71,0	0,66	4,0	1,6	1,9		1,4	29,4
	1,80	950	76,0	0,73	5,0	1,4	2,0		0,9
АIS112М6/4/2	1,40	910	74,0	0,78	4,5	1,5	1,9		1,4	30,4
	1,50	1460	73,0	0,72	5,0	1,6	2,6		1,4
	2,12	2880	75,0	0,82	5,0	1,4	2,3		1,4
АIS112М8/4/2	0,90	710	63,0	0,65	4,0	1,2	1,9		1,2	30,9
	1,50	1460	78,0	0,81	6,0	1,3	2,4		1,1
	2,10	2880	77,0	0,94	6,0	1,2	2,3		0,8
АIS112М8/6/4	0,71	700	57,0	0,52	3,4	1,8	2,2		1,7	29,4
	1,20	940	68,0	0,61	4,5	1,7	2,0		1,4
	3,00	1420	79,0	0,66	7,5	4,0	3,8		3,7
АIS132S8/4	2,20	710	70,0	0,65	5,0	1,2	1,8		1,0	41,9
	3,60	1420	77,0	0,88	6,0	1,2	1,6		1,0



vec36.ru

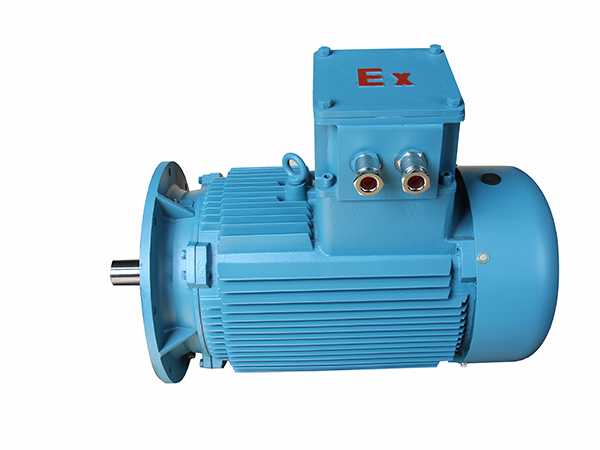

Двигатель асинхронный трехфазный взрывозащищенный | Hengli

Взрывозащищенный асинхронный трехфазный электродвигатель серии YB2-H представляет собой полностью зарытый электродвигатель с короткозамкнутым ротором «беличья клетка» и вентиляторным охлаждением. Такие двигатели разрабатываются и производятся в соответствии с государственными стандартами для электрооборудования, работающего во взрывоопасных средах. Именно поэтому они взрывобезопасны, высокопроизводительны и бесшумны. Наши асинхронные двигатели предназначены для привода насосов, вентиляторов, сепараторов, гидравлических машин и других судовых механизмов, работающих в непосредственной близости от взрыво- и огнеопасных материалов. Эксплуатационные характеристики удовлетворяют

требования следующих международных стандартов:
МЭК 60034 Машины электрические вращающиеся
МЭК 60068 Испытания на устойчивость к внешним воздействиям
МЭК 60072 Машины электрические вращающиеся. Размеры и ряды выходных мощностей
МЭК 60092 Судовое электрооборудование

Конструкция
1. Степень защиты: IP44 или IP56 (TEFC- закрытые обдуваемые двигатели)
2. Цилиндрический конец вала. Двигатели типа B3 и B35 с двумя концами валов доступны по дополнительному запросу. Двигатели типов B3 и B35 с двумя концами вала предоставляются по дополнительному запросу. Но второй конец вала может передавать только номинальную выходную мощность с помощью прямого подключения. Вал изготавливается из высококачественной стали №45.
3. Клеммная коробка соответствует публикации МЭК 60034-8. Расстояние между двумя соседними токоведущими частями составляет не менее 8 мм, а путь утечки – не менее 12 мм. Дополнительный контакт внутри коробки предназначен для заземления.
