Электродвигатель АИР71В2 1,1кВт | АИР71В4 0,75кВт

Общепромышленные трехфазные асинхронные электродвигатели АИР71В2,  АИР71В4, АИР71В6 изготавливаются по умолчанию:

— на напряжение 220/380В (шесть клемм в коробке выводов).
— климатического исполнения У, категории размещения — 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
— режим работы — продолжительный, S1.
— степень защиты — IP54.

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ.

  Монтажное исполнение двигателей:
— на лапах (IM 1081, 1001, 1011)
— фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
— комбинированные, лапы+фланец (IM 2081, 2001, 2011, 2181).
Подробнее ознакомиться с конструктивными обозначениями и  способами монтажа   электродвигателей  вы можете здесь ГОСТ2479.

Двигатели аналогичны по размерам и параметрам двигателям 5АИ71В4 (2, 6, 8), 4ААМ71В4.

Нужны цены? Жмите здесь → Купить электродвигатели

Технические характеристики электродвигателя АИР 71В2 | АИР 71В4 | АИР 71В6

Электро двигатель	Мощность	Об/ мин.*	Ток при 380В, А*	KПД, %*	Kоэф. мощн.*	Iп/ Iн	Мп/ Мн	Мm/ Мн	Момент Н·м	Момент инерции, кгм2*	Масса, кг*
АИР71В2	1,1 кВт	2810	2,6	79,5	0,8	6	2,2	2,4	3,74	0,0011	9,5
АИР71В4	0,75 кВт	1350	1,9	72	0,75	5	2,5	2,6	5,3	0,0015	9,4
АИР71В6	0,55 кВт	920	1,8	69	0,68	4,5	1,9	2,2	5,7	0,0020	9,9

* — параметры имеют незначительные отличия в зависимости от производителя эл-двигателя. Масса приведена для алюминиевого корпуса, IM1081.

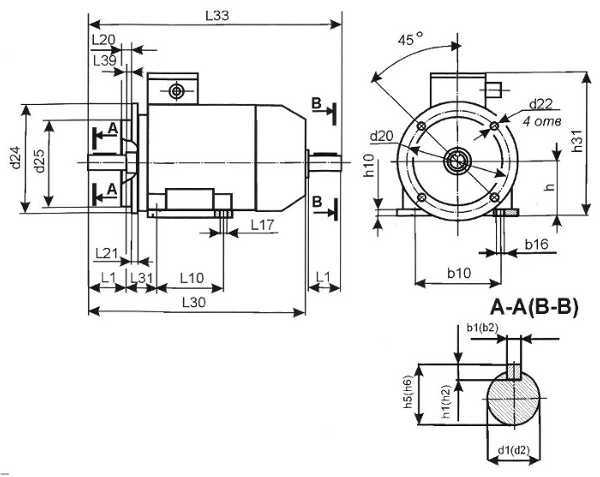

Габаритно-присоединительные размеры электродвигателей АИР71В2,4,6

Тип	L1	L10	L17	L21	L30	L31	L33	b1 b2	b10	b16	h	h5 h6	h20	h41
АИР71В	40	90	7	10	272,5	45	316,5	6	112	10	71	21,5	8	188
Тип	d1 d2	d20		d22		d24		d25
		2081 3081	2181 3681	2081 3081	2181 3681	2081 3081	2181 3681	2081 3081	2181 3681
АИР71В	19	165	85-115	12	М6-М8	200	105-140	130	70-95



Электродвигатели АИР 71В2, 71В4, 71В6 применяются для комплектации промышленного оборудования: насосов, ветриляторов строительной техники.

Ранее двигатели выпускались под марками:

АИР71В2, 0,75кВт, 3000 об/мин — 4А71В2, 4АМ71В2
АИР71В4, 0,55кВт, 1500 об/мин — 4А71В4, 4АМ71В4

АИР71В6, 0,37кВт, 1000 об/мин — 4А71В6, 4АМ71В6

Быстрый переход — | электродвигатель АИР 80 А2 | АИР 80 А4 | АИР 80 А6 | АИР 80 А8

electronpo.ru

АИР 71В4 — Электродвигатели АИР 71

Конструктивные исполнения по способу монтажа:















Конструктивные исполнения по способу монтажа: IM1081

Конструктивное исполнение по способу монтажа: IM1081 — на лапах с одним цилиндрическим концом вала.

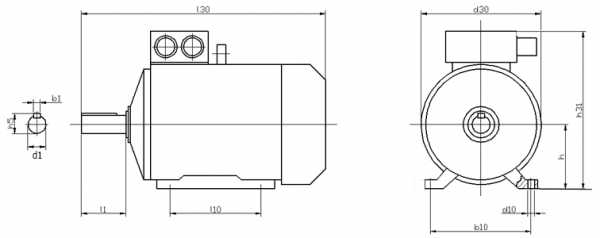

Габаритные, установочные и присоединительные размеры IM1081



Тип двигателя	Число полюсов	Габаритные размеры*, мм			Установочные и присоединительные размеры, мм
		l30	h41	d30	l1	l10	b10	h	d10	d1	b1	h5
АИР 71 А	2,4,6	271	188	150	40	90	112	71	7	19	6	21,5
АИР 71 В	2,4,6	291	188	150	40	90	112	71	7	19	6	21,5

* габаритные размеры у разных производителей могут незначительно отличаться друг от друга











Конструктивные исполнения по способу монтажа: IM2081, IM3081

Конструктивное исполнение по способу монтажа: IM2081 — фланцевый на лапах с одним цилиндрическим концом вала.

Конструктивное исполнение по способу монтажа: IM3081 — фланцевый, без лап, с одним цилиндрическим концом вала.

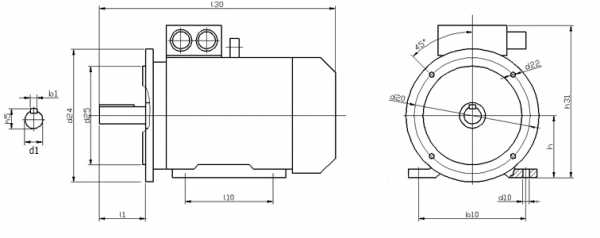

Габаритные, установочные и присоединительные размеры IM2081, IM3081

Тип двигателя	Число полюсов	Габаритные размеры*, мм			Установочные и присоединительные размеры, мм
		l30	h41	d30	l1	l10	b10	h	d10	d22	d20	d25	d1	b1	h5
АИР 71 А	2,4,6	271	188	150	40	90	112	71	7	11	165	130	19	6	21,5
АИР 71 В	2,4,6	291	188	150	40	90	112	71	7	11	165	130	19	6	21,5

* габаритные размеры у разных производителей могут незначительно отличаться друг от друга











Конструктивные исполнения по способу монтажа: IM2181,IM3681

Конструктивное исполнение по способу монтажа: IM2181 — фланцевый (малый фланец) на лапах c одним цилиндрическим концом вала.

Конструктивное исполнение по способу монтажа: IM3681 — фланцевый (малый фланец), без лап, с одним цилиндрическим концом вала.

Габаритные размеры IM2181,IM3681





Тип двигателя	Число полюсов	Габаритные размеры*, мм			Установочные и присоединительные размеры, мм
		l30	d30	h41	l1	l10	b10	h	d10	d22	d20	d25	d1	b1	h5
АИР 71	2; 4; 6; 8	272,2	170	188	40	90	112	71	7	М6/М8	85/115	70/95	19	6	22

* габаритные размеры у разных производителей могут незначительно отличаться друг от друга

kontmotor.ru

АИР71В4 0,75кВт 1500 об/мин 3081

Электродвигатель АИР71В4 – это общепромышленный унифицированный асинхронный электродвигатель с системой переключения схемы соединения обмоток статора, благодаря которой возможно подключение электродвигателя к трехфазному напряжению, как к 220В, так и к 380В.

Электродвигатель АИР71B4 используют промышленные и производственные предприятия, как приводы для различного оборудования, которое применяется в строительных и производственных целях. Например в токарных, сверлильных, фрезеровочных станках, в насосах, компрессорах, кранах, в различных холодильных агрегатах, подъемниках, погрузчиках, лифтах и т.п.

Условия эксплуатации асинхронного электродвигателя АИР71:

— Температура(t) окружающего воздуха: от -45 до +40°С;
— Относительная влажность до 98% при t= +25°С;
— Запыленность воздуха для электродвигателей с защитной степенью IР44 не более 10 мг/м3, IР23 не более 2 мг/м3;
— Среднее значение уровня звука на расстоянии 1 метра от корпуса электродвигателя основного исполнения на холостом ходу составляет от 51 до 85 дБА в зависимости от габарита (50-250 мм) и синхронной частоты вращения;
— Окружающая среда должна быть взрывобезопасной, без токопроводящей пыли, агрессивных газов и паров в концентрациях, которые могут разрушить металлы и изоляцию;
— Климатическое исполнении У1, У2.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ АИР71B4:

Мощность	0,75кВт
Частота вращения двигателя	1500 об./мин.
Ток при 380В	1.9А
КПД электродвигателя	72%
Мощность электродвигателя	0.75
Iп/ Iн	5
Масса двигателя	9.4кг
Установочный размер по длине станины	B
Число полюсов	4
Базовое напряжение при частоте 50 Гц	220/380В
Способ монтажа	3081 (фланец)

Конструктивное исполнение и способ монтажа АИР 71B4:

3081 — электродвигатель без лап с подшипниковыми щитами, с фланцем на одном подшипниковом щите, с одним цилиндрическим концом вала, может работать при любом направлении конца вала.

Отличительные особенности двигателя АИР71В4:

— универсальная модель;
— надежная эксплуатация;
— невысокие обороты;
— маленькая мощность;
— простота конструкции;
— выгодная цена.

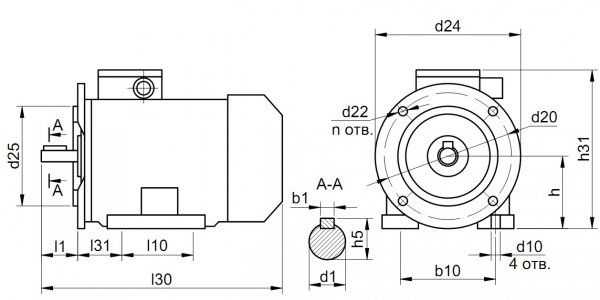

ГАБАРИТНЫЕ РАЗМЕРЫ ДВИГАТЕЛЯ АИР71В4:

Размеры, мм
l30	h41	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	h5	b1
273	188	200	40	90	45	19	7	165	12	130	112	4	71	21,5	6

Высококачественные электродвигатели АИР71В4 вы можете купить по низкой цене у нас на сайте. Только в нашей компании скидки постоянным клиентам! Также, вы можете купить другие наши товары по выгодным ценам.

alexma.ru

Электродвигатель АИР 71 В4 общепромышленный дилерские поставки.

Общие характеристики:

Двигатели асинхронные закрытого исполнения производятся разных видов в зависимости от назначения и области применения по ГОСТ Р 51689-2000 .
Вид климатического исполнения У1, У2 (базовое исполнение), УЗ, УХЛ1, УХЛ2, УХЛ3 по ГОСТ 15150-69 .
Режим работы Ѕ1 по ГОСТ Р 52776-2007 .
Допуски на установочные и присоединительные размеры по ГОСТ 8592-79 для нормальной точности.
В зависимости от способа монтажа двигатели изготавливаются в следующих конструктивных исполнениях: ІМ 1001, ІМ 2001, ІМ 3001, ІМ 1081, ІМ 2081, ІМ 3081, ІМ 1002, ІМ 2002, ІМ 3002, ІМ 1082, ІМ 2082, ІМ 3082, ІМ 1011, ІМ 2011, ІМ 3011, ІМ 1031, ІМ 2031, ІМ 3031 и другие по ГОСТ 2479-79 .
Степень защиты двигателей ІР54, ІР55 по ГОСТ ІЕС 60034-5-2011 .
Способ охлаждения 1С0141 по ГОСТ 20459-87 .
Класс вибрации двигателей по ГОСТ Р МЭК 60034-14-2008 .
Уровень звука двигателей в режиме холостого хода соответствует ГОСТ Р 53148-2008 .
Система изоляции двигателей класса нагревостойкости «F» по ГОСТ 8865-93 .
Основные технические данные и характеристики двигателя приведены в табличке (шильде), прикрепленной к корпусу двигателя.

Характеристики электродвигателя АИР 71 В4

• Мощность 0.75 кВт
• Частота вращения 1500 об/мин
• Напряжение 380 либо 220/380 В
• Ток статора 3.7/2.18 А
• КПД 72.5 %
• Коэф. мощности 0.72
• Mmax/Mн 2.3
• Мп/Мн 2.4
• Iп/Iн 6
• Класс защиты, IP 55
• Климатическое исполнение У3
• Вес 12 кг

Габаритно-присоединительные размеры АИР 71 В4

l30	h41	d30		l1	l10	l31	d1	d10	b1	b10	h2	h3	h20	h
272.5	188	105/140		40	90	45	19	7	6	112	6	21.5	8	71

* Размеры: l1, l31, l10, d1, d20, d22, b10, h — соответсвуют стандартам ГОСТ 183-74 и ГОСТ 51689-2000. Остальные указанные размеры носят информационный характер, и могут быть изменены производителем без предварительного уведомления.

Структура условного обозначения:

XX X XXX XX X XX

XX	—	серия
X	—	конструктивная модификация (С — с повышенным скольжением, Е — однофазные)
XXX	—	габарит, мм
XX	—	установочный размер по длине станины (S, M, L)
X	—	число полюсов (2, 4, 6, 8, 10, 12)
XX	—	климатическое исполнение (У, )

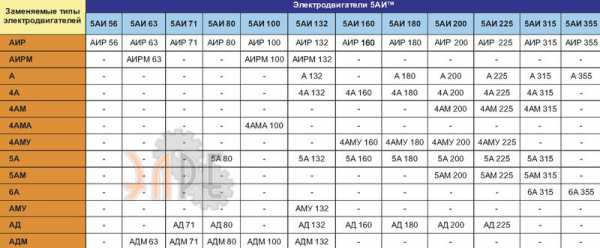

Взаимозаменяемость общепромышленного АИР 71 В4:

www.xn—-7sbfedebebzdrkbi5bmwkezhiw8r1a.xn--p1ai

Электродвигатель АИРЕ 71В4 У3 однофазный 220в

Контакты:

Общероссийский: +7 (499) 34-66-304

МТС Крым: +7 (978) 098-55-80

WhatsUp: +7 (978) 708-78-12

Viber: +7 (978) 708-78-13

email: [email protected]

Карта партнера ООО «Ареал» и схема проезда к нам на склад находится здесь

Цены на однофазные электродвигатели приведены здесь



Электродвигатель АИРЕ 71В4 У2(У3) 220В асинхронный однофазный со встроенным конденсатором, привязкой мощностей к установочным размерам в соответствии с ГОСТ Р, предназначенный для эксплуатации в сетях переменного тока с напряжением 230 или 220В и частотой 50Гц. Степень защиты двигателя IP55 — двигателю не страшна пыль, попадающая внутрь, контакты имеют полную защиту, корпус защищен от попадания брызг с любого направления (данное исполнение не подразумевает работу под проливным ливнем без навеса или в море, с возможностью попадания соленой воды — для этого применяются изделия со степенью защиты IP56 или имеющие в своей маркировке обозначение ОМ2 (морской регистр), поставляемые под заказ). Режим работы двигателя — S1. Класс нагревостойкости изоляции «F» по ГОСТ 8865-93 (155°C). Метод охлаждения IC 411 — вентилятором, находящемся на валу. Стандартное климатическое исполнение для умеренного климата: УЗ по ГОСТ 15150 (для закрытых помещений с естественной вентиляцией, под заказ поставляются У1, У2, УХЛ4, Т1, Т2, Т3). Однофазные электродвигатели оснащены одним конденсатором, предназначаются для установки на агрегаты, не требующие высокого пускового момента (диапазоном кратности пусковых моментов 0,3-0,4 от номинального). К таким агрегатам относятся некоторые виды насосов, вентиляторов и других бытовых устройств. Кроме того электродвигатели 220В широко применяются в приводах деревообрабатывающих станков, компрессоров, вентиляции, транспортеров, подъемников, кормоизмельчителей, бетономешалок.

Сопротивление изоляции обмоток двигателей в холодном состоянии (и при соблюденных условиях применения) не менее 5 МОм, а при температуре, близкой к рабочей — не менее 1 МОм.

Во время эксплуатации двигателя необходимо периодически контролировать величину емкости конденсатора.

Однофазные двигатели АИРЕ71В4 могут длительно эксплуатироваться при отклонениях напряжения 5%, частоты на 2% и одновременных отклонениях и напряжения, и частоты, ограниченных зоной «А» ГОСТ 28173 (МЭК 60034-1). Двигатели также допускают работу при отклонениях напряжения до 10 % в течение одного часа. По своей конструкции, применяемым деталям и материалам однофазные двигатели полностью соответствуют общепромышленным трехфазным и отличаются от них наличием рабочего конденсатора, который укладываются в специальный короб, совмещенный с клеммной коробкой вверху изделия. Двигатели имеют вводное устройство К-3-II.

Технические характеристики АИРЕ 71В4:

Мощность — 0,55 кВт (0,7 лс)

Частота вращения — 1500 оборотов в минуту

Питание — 220 вольт

Масса — 10 кг

Ток — 4,3 ампер

КПД — 69%

COS φ — 0,90

I пуск/номинал — 3,0

M пуск/номинал — 0,6

M макс/номинал — 1,8

Конденсатор — 16 мкф (30 при питании 115 вольт)

Скольжение — 10,5%

Шумовые характеристики (средний уровень звукового давления) однофазных двигателей находятся в районе 65 дБ(А). Допуск на уровень звукового давления — плюс 3 дБ(А).

Среднеквадратичное значение вибрационной скорости двигателей не превышает 2,8 мм/с.

Данные могут незначительно отличаться в зависимости от завода-изготовителя.

Расшифровка обозначений однофазных двигателей:

А — асинхронный

И — Интерэлектро

Р — привязка мощности осуществляется к габаритным размерам согласно РС 3031-71

Е — однофазный (питание от сети 220 вольт)

71 — габарит электродвигателя, расстояние от низа до центра вала в миллиметрах

В — вариант длины сердечника

4 — количество подключаемых полюсов

Далее следует обозначение климатического исполнения, например У2 или УХЛ4.

За ним — монтажное исполнение электродвигателя, например IM1081 или IM2081.

И последнее — степень защиты, например IP54 или IP55.

Пример корректной маркировки для заказа — АИРЕ 71В4 У3 IM1081 IP55.

Приведенная выше маркировка является базовым исполнением данного двигателя, используйте ее если у вас нет особых потребностей или не имеете профильного образования для более тщательного подбора двигателя.

Варианты монтажных исполнений электродвигателей:

IM1081 лапаIM2081 комбинированное, лапа-фланец

IM3081 фланец, чистый фланец

Первая цифра обозначает вариант крепления (лапы, фланец или комби), последняя — вариант исполнения вала (1 — односторонний вал, 2 — двухсторонний вал).

Внимание, на данных чертежах приведены только наиболее популярные виды креплений, однако в природе существуют и более редкие экземпляры, особенно если вы подбираете отечественный аналог импортного двигателя, скажем, заменяя сгоревший электродвигатель турецкой бетономешалки.

Например, вам необходим не просто фланец, а двигатель с малым фланцем, или же вы собираетесь крепить двигатель валом вверх (например при монтаже вентиляции) — все это многообразие просто невозможно предусмотреть и в таких случаях рекомендуем обратиться к нашим менеджерам за консультацией.

Габаритные размеры двигателя АИРЕ 71В4:

l30 (L)	l33 (LC)	h41 (HD)	d30 (AC)
270	314	185	163

Длина корпуса (вместе с валом) — 27 см

Общая высота двигателя — 18,5 см

Присоединительные размеры по лапам (по центрам отверстий) — 11,2 х 9 см

Присоединительные размеры по фланцу (по центрам отверстий по диагонали) — 16,5 см

Диаметр вала — 1,9 см

Размер шпоночного паза вала — 6 х 6 мм

Установочные и присоединительные размеры АИРЕ 71В4:

b10 (A)	l10 (B)	l31 (C)	d1 (D)
112	90	45	19

d2 (DA)	l1 (E)	l2 (EA)	b1 (F)
19	40	40	6

b2 (FA)	h5 (GA)	h6 (GC)	h2 (GD)
6	21,5	21,5	6

h3 (GF)	h (H)	h20 (HA)	d10 (K)
6	71	8	7

d20 (M)	d25 (N)	d24 (P)	l20 (T)
165	130	200	3,5

(вариант исполнения — лапы)(вариант исполнения — комбинированный, лапа/фланец)



Схема соединения фаз обмотки однофазных электродвигателей:

Двигатели АИРЕ 71В4 имеют две обмотки — основную рабочую (U1, U2) и пусковую фазосдвигающую (Z1, Z2). Основная обмотка подключается напрямую к сети напряжением 220в, а пусковая — через рабочий конденсатор, сдвигающий фазу на 90 градусов, что и создает вращающееся магнитное поле. Фазосдвигающая обмотка создает начальный вращающий момент и имеет мощность, равную основной обмотке. Конденсатор и пусковая обмотка работают непрерывно – и в момент пуска двигателя, и во время его работы. Схема соединения фаз обмотки и подключения двигателя через разъемы клеммной коробки показана ниже.

Доставка осуществляется:

— по территории Крыма в города: Симферополь, Севастополь, Алушта, Армянск, Бахчисарай, Джанкой, Евпатория, Керчь, Красноперекопск, Феодосия, Черноморское, Ялта;

— по территории Краснодарского края в города: Краснодар, Анапа, Армавир, Геленджик, Майкоп, Новороссийск, Сочи, Туапсе;

— по территории России любой транспортной компанией по согласованию сторон;

— возможна отгрузка в ДНР, ЛНР, Беларусь, Казахстан, Армению.

По вопросам продажи на территории Крыма и уточнения дополнительных вопросов достаточно позвонить по телефону: +7 (978) 098-55-80, для Краснодарского края действует номер: +7 (978) 098-55-80.

areal.ru.com

АИР71B4

Электродвигатель АИР71В4   0,75 кВт*1500 об/мин     Цена     Купить

Асинхронные электродвигатели АИР71В4 номинальной мощностью N=0,75 киловатт (кВт) и частотой вращения n=1500 оборотов в минуту (об/мин) применяются в приводах различных электротехнических конструкций и агрегатов. Основной задачей электродвигателя является преобразование электрической энергии в механическую, которая придает движение и вращение различным механизмам и деталям.

Расшифровка АИР71В4 У1, АИР71В4 У2, АИР71В4 У3 :

А — Асинхронный
И — Интерэлектро (разработчик двигателей)
Р — вариант привязки мощности к установочным размерам согласно РС3031-71
71 — расстояние от низа лап до центра вала в миллиметрах
В — второй вариант длины сердечника
4 — количество подключаемых полюсов электродвигателя
У1 — климатическое исполнение : умеренный климат на открытом воздухе
У2 — климатическое исполнение : умеренный климат на улице под навесом
У3 — климатическое исполнение : умеренный климат в помещении

Электродвигатели АИР 71В4 выпускаются основным монтажным исполнением — на лапах с подшипниковыми щитами (IM1081 или IM1001). Возможно изготовление в комбинированном исполнении — на лапах и с фланцем (IM2081 или  IM2001).

Расшифровка монтажных исполнений электродвигателей АИР согласно ГОСТ 2479

                  Лапы                                      Комби                              Фланец



IM — монтажное исполнение
Первая цифра — конструктивное исполнение :
1 — двигатель на лапах с подшипниковыми щитами
2 — двигатель на лапах с подшипниковыми щитами и фланцем на одном подшипниковом щите
3 — двигатель без лап, с фланцем на одном подшипниковом щите
Вторая и третья цифра — способ монтажа
Четвертая цифра — исполнение вала :
1 — с одним цилиндрическим концом вала
2 — с двумя цилиндрическими концами вала

Стандартное исполнение электродвигателей АИР71В4 :

Климатическое исполнение У2 (умеренный климат, на улице под навесом)
Номинальное напряжение 380 В при частоте 50 Гц
Степень защиты IP55 (защита от пыли и от водяных струй со всех сторон)

Габаритные размеры электродвигателей АИР71В4



Масса, кг	Число полюсов	Размеры, мм
		l30	h41	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	h5	b1
10,2	4	273	188	200	40	90	45	19	7	165	12	130	112	4	71	21,5	6

Заказать

armavent.ru

ЭЛЕКТРОДВИГАТЕЛЬ АИР 71 а2 а4 а6 в2 в4 в6

Описание

ЭЛЕКТРОДВИГАТЕЛЬ АИР 71 а2 а4 а6 в2 в4 в6



Модель асинхронного 3-фазного двигателя АИР 71 предназначена для широкой эксплуатации на различных образцах промышленного оборудования, которое имеет подключение к сети переменного тока частотой в 50Гц.

Внутреннее строение
Данная модель двигателя имеет классическое строение с неподвижным корпусным статором и вращающимся внутри ротором. В специальные пазы в корпусе двигателя уложена статорная обмотка, фазы которой могут соединяться в виде «треугольника» или «звезды».
Скорость вращения ротора является одним из самых важных показателей работоспособности агрегата и напрямую зависит от количества полюсов, число которых у разных модификаций колеблется от 1 до 3 пар. Вся внутренняя начинка помещена в корпус из чугуна.

Особенности электродвигателя
Модель АИР 71 предназначена для функционирования в режиме S1, предполагающем длительную работу без выключения. Этот фактор необходимо учитывать для оптимального и надёжного использования двигателя, поскольку частые включения создают скачкообразный момент возрастания тока в обмотке агрегата, который в несколько раз превышает средний рабочий ток, что приводит к значительной перегрузке сетей.
Электродвигатель обладает простой конструкцией, лёгким пуском и доступной отладкой автоматизации. К его преимуществам необходимо отнести устойчивость к кратковременным механическим перегрузкам, эффективное противостояние влиянию пыли и влаги по сертификату IP54.
Высокоточная подгонка комплектующих позволила повысить КПД на этой модели до 75%, а использование качественных подшипников позволило снизить шумность до 55дБ. Также, двигатель отличается стабильностью скорости при разных нагрузках. Купить электродвигатель можно в различных модификациях.

Доступные модификации
Линейка модификаций электродвигателей АИР 71 представлена следующими моделями:

• АИР 71А2 мощностью 0,75кВт, 3000 об/мин и весом 8,7кг;
• АИР 71А4 мощностью 0,55кВт, 1500 об/мин и весом 8,5кг;
• АИР 71А6 мощностью 0,37кВт, 1000 об/мин и весом 10кг;
• АИР 71В2 мощностью 1,1кВт, 3000 об/мин и весом 10,5кг;
• АИР 71В4 мощностью 0,75кВт, 1500 об/мин и весом 10кг;
• АИР 71В6 мощностью 0,55кВт, 1000 об/мин и весом 10кг.

Все двигатели получили внешний кожух с габаритами 271х160х142мм, которые позволяют устанавливать их в любых доступных местах. Для установки производителем предусмотрены в каждой модели разные варианты с лапами, лапами и фланцем, а, также, одним фланцем.

Эл.двигатель	Число полюсов	Размеры, мм
		l30	h41	d24	l1	l10	l31	d1	d10	d20	d22	d25	b10	n	h	h5	b1
АИР 56 А, В	2;4	218	148	140	23	71	36	11	5,8	115	10	95	90	4	56	12,5	4
АИР 63 А, В	2;4	237	161	160	30	80	40	14	7	130	10	110	100	4	63	16	5
АИР 71 А, В	2;4;6	273	188	200	40	90	45	19	7	165	12	130	112	4	71	21,5	6
АИР 80 А	2;4;6	300	207	200	50	100	50	22	10	165	11	130	125	4	80	24,5	6
АИР 80 В	2;4;6	320	207	200	50	100	50	22	10	165	11	130	125	4	80	24,5	6
АИР 90 L	2;4;6	350	217	250	50	125	56	24	10	215	14	180	140	4	90	27	8
АИР 100 S	2;4	376	227	250	60	112	63	28	12	215	14	180	160	4	100	31	8
АИР 100 L	2;4;6	420	277	250	60	140	63	28	12	215	14	180	160	4	100	31	8
АИР 112 М	2; 4; 6; 8	475	297	300	80	140	70	32	12	265	14	230	190	4	112	35	10
АИР 132 S	4; 6; 8	510	345	350	80	140	89	38	12	300	19	250	216	4	132	41	10
АИР 132 М	2; 4; 6; 8	498	325	350	80	178	89	38	12	300	19	250	216	4	132	41	10
АИР 160 S	2	625	435	350	110	178	108	42	15	300	19	250	254	4	160	45	12
АИР 160 S	4; 6; 8	625	435	350	110	178	108	48	15	300	19	250	254	4	160	51,5	14
АИР 160 М	2	670	435	350	110	210	108	42	15	300	19	250	254	4	160	45	12
АИР 160 М	4; 6; 8	670	435	350	110	210	108	48	15	300	19	250	254	4	160	51,5	14
АИР 180 S	2	700	460	400	110	203	121	48	15	350	19	300	279	4	180	51,5	14
АИР 180 S	4	700	460	400	110	203	121	55	15	350	19	300	279	4	180	59	16
АИР 180 М	2	740	460	400	110	241	121	48	15	350	19	300	279	4	180	51,5	14
АИР 180 М	4; 6; 8	740	460	400	110	241	121	55	15	350	19	300	279	4	180	59	16
АИР 200 М	2	775	505	450	110	267	133	55	19	400	19	350	318	8	200	59	16
АИР 200 М	4; 6; 8	775	505	450	140	267	133	60	19	400	19	350	318	8	200	64	18
АИР 200 L	2	775	505	450	110	305	133	55	19	400	19	350	318	8	200	59	16
АИР 200 L	4; 6; 8	775	505	450	140	305	133	60	19	400	19	350	318	8	200	64	18
АИР 225 М	2	835	535	550	110	311	149	55	19	500	19	450	356	8	225	59	16
АИР 225 М	4; 6; 8	865	535	550	140	311	149	65	19	500	19	450	356	8	225	69	18
АИР 250 S	2	880	590	550	140	311	168	65	24	500	19	450	406	8	250	69	18
АИР 250 S	4; 6; 8	880	590	550	140	311	168	75	24	500	19	450	406	8	250	79,5	20
АИР 250 М	2	905	590	550	140	349	168	65	24	500	19	450	406	8	250	69	18
АИР 250 М	4; 6; 8	905	590	550	140	349	168	75	24	500	19	450	406	8	250	79,5	20
АИР 280 S	2	1110	660	660	140	368	190	70	24	600	24	550	457	8	280	74,5	20
АИР 280 S	4,6,8	1110	660	660	170	368	190	80	24	600	24	550	457	8	280	85	22
АИР 280 М	2	1180	660	660	140	419	190	70	24	600	24	550	457	8	280	74,5	20
АИР 280 М	4,6,8	1180	660	660	170	419	190	80	24	600	24	550	457	8	280	85	22
АИР 315 S	2	1290	765	660	140	406	216	75	28	600	24	550	508	8	315	79,5	20
АИР 315 S	4,6,8,10	1290	765	660	170	406	216	90	28	600	24	550	508	8	315	95	25
АИР 315 М	2	1325	765	660	140	457	216	75	28	600	24	550	508	8	315	79,5	20
АИР 315 М	4,6,8,10	1325	765	660	170	457	216	90	28	600	24	550	508	8	315	95	25
АИР 355 S, M	2	1495	1010	800	170	500|560	254	85	28-6	740	24	680	610		355	90	22
АИР 355 S, M	4,6,8,10	1525	1010	800	210	500|560	254	100	28-6	740	24	680	610		355	106	28

elmashcentr.com
