Медно-сульфатные электроды сравнения СМЭС «Менделеевец»

Главная / Электроды сравнения / Медно-сульфатные электроды сравнения СМЭС «Менделеевец»

Медно-сульфатные электроды сравнения СМЭС «Менделеевец» используются в системах электрохимической защиты от коррозии и применяются для измерения потенциала подземного металлического сооружения. ТУ 3435-016-24707490-2007

Электроды сравнения являются стационарными и устанавливаются в грунт на глубину укладки трубопровода обязательно ниже глубины промерзания грунта. Измерения потенциала проводятся в соответствии с требованиями ГОСТ 9.602-2005.

Электроды сравнения изготовлены в климатическом исполнении «У» категории 1 ГОСТ 15150.

Техническое описание:

Корпус электрода сравнения выполнен из пористой керамики, что обеспечивает низкое переходное сопротивление при проведении измерений и стабильное значение потенциала.

Внутренний корпус электрода сравнения СМЭС-2 заполнен медным купоросом, в который погружен медный электрод в форме спирали для увеличения площади контакта.

Электрод сравнения снабжен измерительным проводом марки ВПП 1х6.

Для более стабильной работы и увеличения срока службы в различных грунтовых условиях (засушливые грунты, обводненные грунты, засоленные почвы и т.д.) электрод сравнения СМЭС-2 имеет внешний корпус, заполненный влагоудерживающим наполнителем на основе бентонита.

При использовании совместно со вспомогательным электродом (ВЭ) электроды сравнения СМЭС-2 позволяют проводить измерения поляризационного потенциала методом отключения тока поляризации вспомогательного образца по ГОСТ 9.602.

Для удобства обслуживания кабельные выводы промаркированы и оснащены клеммами для подключения в КИП. В конструкции электродов сравнения СМЭС измерительный кабель является грузонесущим элементом конструкции и используется при монтаже электрода.

Стационарные медно-сульфатные электроды сравнения СМЭС «Менделеевец» имеют стабильное значение собственного потенциала в различных условиях эксплуатации.

1 – внутренний корпус;

2 – термоусаживаемая муфта;

3 – измерительный кабель;

4 – кабельный наконечник;

5 – бентонитовая смесь;

6 – внешний корпус

Технические характеристики:

Наименование	Значение
Потенциал (по х. с.э.), мВ	100±15
Переходное электрическое сопротивление, Ом, не более	3000
Габаритные размеры, мм: высота диаметр	390 160
Масса (без учета кабеля), кг	9
Срок службы, лет, не менее	10

Условное обозначение:

Online — заявка

Ваше имя или название организации*

Ваш E-mail или телефон*

Загрузка файла

не более: 1

Текст*

ПВЕК.ЭСМП — электрод сравнения медносульфатный переносной

Главная / Электроды сравнения / ПВЕК.ЭСМП — электрод сравнения медносульфатный переносной

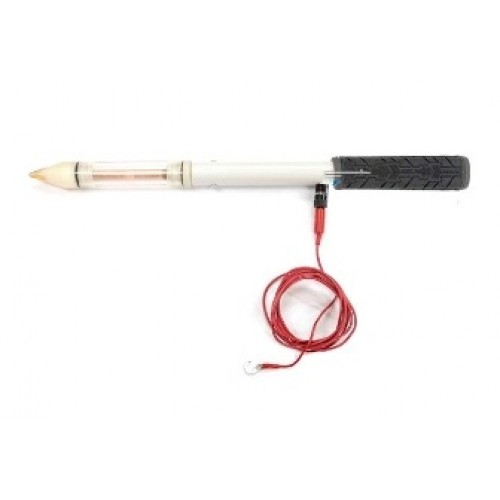

ПВЕК.ЭСМП — электрод сравнения медносульфатный переносной

Электроды сравнения медносульфатные переносные ПВЕК. ЭСМП

Электроды сравнения медносульфатные переносные неполяризующиеся ПВЕК.ЭСМП, предназначены для обеспечения измерения поляризационного потенциала и потенциала подземных металлических сооружений относительно электрода путем создания электрического контакта с грунтом в схемах при оценке эффективности противокоррозионной защиты подземных коммуникаций.

Техническое описание:

Электроды ПВЕК.ЭСМП изготавливаются в двух модификациях базовой (1) и с удлинительной штангой (2).

Контактный элемент электрода может быть изготовлен из древесины (Д) или из пористой керамики (К).

Электроды изготавливаются в климатическом исполнении «О» категории размещения 5 по ГОСТ 15150 и предназначены для эксплуатации в следующих климатических условиях:

температура окружающей среды от 0°С до плюс 45°С;
верхнее значение относительной влажности 100% при температуре плюс 35°С.

Конструкция электродов ПВЕК.ЭСМП:

Электрод ПВЕК. ЭСМП 1.К

1 — Зажим;

2 — Корпус;

3 — Электрод медный;

4 — Резервуар;

5 — Уплотнитель;

6 — Контактный элемент.

Электрод ПВЕК.ЭСМП 2.К

1 — Рукоятка;

2 — Зажим;

3 — Удлинительная штанга;

4 — Электрод сравнения.

Технические характеристики:

Параметр	Значение
Параметр	ПВЕК.ЭСМП 1.К(Д)	ПВЕК.ЭСМП 2.К(Д)
Потенциал по отношению к образцовому хлорсеребряному ЭСЛ, мВ	минус 100 ± 20
Электрическое сопротивление, не более, кОм	15
Потенциал ЭСМП между электродами, изготовленными в одной партии, мВ	0 ± 7,5
Длина, мм, не более	205	1300
Ширина, мм, не более	35	50
Масса, кг, не более	0,17	0,35

Комплект поставки:

Наименование	Единица измерения	Количество
Электрод ПВЕК. ЭСМП	шт.	согласно заказу
Руководство по эксплуатации (паспорт)	экз.	1 на партию

* Электроды ПВЕК.ЭСМП в зависимости от заказа упаковываются в индивидуальную или групповую упаковку.

Структура условного обозначения:

Для оформления заказа используется следующее условное обозначение:

Online — заявка

Ваше имя или название организации*

Ваш E-mail или телефон*

Загрузка файла

не более: 1

Текст*

Электроды сравнения

из сульфата меди — Matcor, Inc.

Электроды сравнения

из сульфата меди доступны в подземном и пресноводном исполнениях. Так как наши постоянные элементы CuSO ₄ крупнее нормы, то в них больше сульфата меди, чем в других и, следовательно, они имеют более длительный срок службы. Мы предлагаем три основных типа:

Основные электроды сравнения на основе сульфата меди

Подземные и водяные резервуары
Размеры: диаметр 2 дюйма, длина 10 дюймов
Ловушка ионов хлора в формованной выемке
Подводящий провод: 25-футовый многожильный медный провод №14 из полиэтилена высокой молекулярной массы
Все протестировано на + или – 10 мВ относительно стандартного электрода

Подземный электрод сравнения из сульфата меди

Подземные электроды сравнения CuSO4

Основной электрод упакован в подготовленную засыпку для сохранения контакта с влагой и стабильности электрода
Размер: диаметр 10 дюймов, длина 24 дюйма
Вес: 25 фунтов
Код модели: PRC-CU4-UG

Электроды сравнения CuSO4 под резервуаром

Малый профиль для установки под резервуаром
Размер: диам. 3 дюйма. х 24’
Вес: 3 фунта.
Код модели: PRC-CU4-UT

Пресноводный электрод сравнения с сульфатом меди

Пресноводный электрод сравнения CuSO4

Основной электрод имеет расширенный экран над пористой заглушкой, чтобы избежать контакта со структурой
Код модели: PRC-CU4-WT

ПРИМЕЧАНИЕ. Электроды сравнения, перечисленные выше, имеют стандартные размеры. Электроды сравнения MATCOR CuSO4 также могут быть изготовлены по вашим размерам и типам проводов.

Пожалуйста, свяжитесь с MATCOR для получения дополнительной информации.

Обратитесь к эксперту по коррозии

Загрузить
Спецификация

Получить новости от MATCOR

Имя*
Фамилия*
Company Name*
Email*
Phone
Country*
United StatesCanadaAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongo, Democratic Republic of theCongo, Republic of theCook островаКоста-РикаКот-д’ИвуарХорватияКубаКюрасаоКипрЧехияДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЕгипетСальвадорЭкваториальная ГвинеяЭритреяЭстонияЭсватини (Свазиленд)ЭфиопияФолклендские островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонияГамбияГамбияГамбияГамбия GreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard and McDonald IslandsHoly SeeHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, State ofPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSaint BarthélemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi Arabia SenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth GeorgiaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUruguayUS Minor Outlying IslandsUzbekistanVanuatuVenezuelaVietnamVirgin Islands, BritishVirgin Islands, U.
S.Wallis and FutunaWestern SaharaYemenZambiaZimbabwe
Государство*
Согласие
- Я согласен
Я понимаю, что моя информация будет храниться в безопасности с единственной целью ведения бизнеса с MATCOR, Inc. Я согласен получать сообщения по электронной почте в будущем и понимаю, что могу отказаться в любое время. Ознакомьтесь с нашей Политикой конфиденциальности.
Имя
Это поле предназначено для проверки и должно быть оставлено без изменений.

Компания M. C. Miller — доверяют инженеры по коррозии по всему миру

Компания M. C. Miller — Нам доверяют специалисты по коррозии во всем мире — Постоянный электрод IonX40 на основе меди/сульфата меди

M.C. Miller Co. — Доверие Corrosion Engineers Worldwide

Нажмите, чтобы увеличить изображение

Артикул:: 14665
Цена:: org/Offer» data-value=»235.000000″>
235,00 $/шт.

В наличии Войдите, чтобы купить

Обзор

IonX40 Медь/сульфат меди Постоянный электрод сравнения

Все новые постоянные электроды M.C.Miller IonX включают (партию) Сертификат калибровки .

Особенности и преимущества

Нулевая утечка раствора для наполнения половинной ячейки — электрод не пропускает никаких коррозионно-активных элементов в почву
Нулевое загрязнение электрода электролитом — потенциал полуэлемента электрода не зависит от элементов электролита, таких как ионы хлорида
Потенциалы электрода из меди/сульфата меди находятся в диапазоне 316 мВ ±10 мВ при 77°F (25°C) по сравнению со стандартным водородным электродом (SHE)

Дополнительная информация

Эти продукты необходимо устанавливать в соответствии с предоставленными инструкциями по установке.
Не гарантируется, что эти продукты сохранят свою калибровку во всех грунтовых средах, и перед установкой этих продуктов заказчик должен проверить свой грунт на наличие любых потенциальных химических загрязнителей. Компания M.C. Miller не тестировала эти продукты на предмет влияния конкретных (потенциальных) химических загрязнителей на их калибровку.
Эти изделия не предназначены для погружения в воду.

Паспорт безопасности (SDS):

Постоянный электрод IonX на основе меди/сульфата меди (SDS № 25)
Постоянный электрод IonX на основе меди/сульфата меди (SDS № 200)

Расчетный срок службы: 40 лет
Площадь электрического контакта (с землей): прибл. 16,5 дюймов² (106,5 см²)
Общая длина: 16,0 дюймов (40,64 см)
Макс. Диаметр: 2,77 дюйма (7,04 см)
Вес (без проволоки): 2,7 фунта (1,23 кг)
Длина провода: 25 футов (7,62 м)
Калибр провода: Многожильный медный провод №12 AWG с изоляцией из сшитого полиэтилена.
