Виды и критерии выбора двухконтурных электрических котлов

Если нет возможности провести в дом газ, решать проблему с автономным отоплением и нагревом воды приходится с помощью альтернативных источников энергии. Можно установить солнечные генераторы, топить дровами или пеллетами. Однако лучшим решением может стать двухконтурный электрический котел.

В представленной нами статье подробно описан принцип работы и разновидности оборудования, перерабатывающего электрическую энергию в тепловую. Перечислены ориентиры, которые стоит учесть будущим владельцам агрегата перед его покупкой. Даны рекомендации по экономной эксплуатации.

Содержание статьи:

Принцип работы устройства

Конструкция двухконтурного котла предусматривает размещение в одном приборе двух нагревательных элементов для нагрева воды и теплоносителя. Работает же система благодаря преобразованию электрического тока в тепловую энергию.

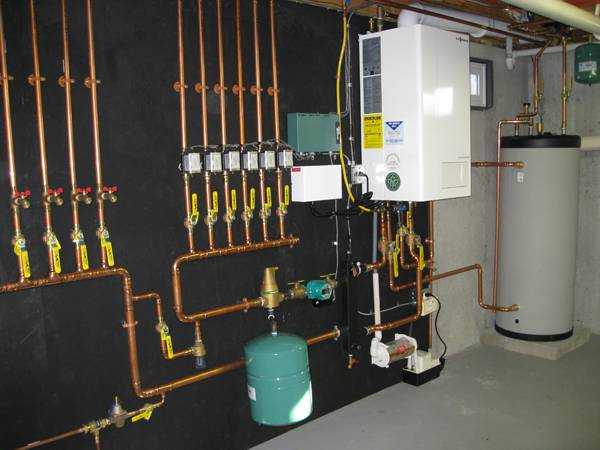

Конструкционные особенности двухконтурного котла

Для обогрева помещения к котлу подключается отопительный контур замкнутого типа, по которому движется теплоноситель. Второй трубопровод предназначен для подачи горячей воды, которая подогревается во встроенной накопительной емкости или по проточному принципу.

В теплое время года обогрев можно выключать и использовать котел только как бойлер.

Два контура электрического котла могут функционировать как независимо друг от друга, так и одновременно, отапливая дом и нагревая воду

Состоит прибор из следующих основных элементов:

  • корпуса с теплоизоляцией, входной и выходной арматурой;
  • теплообменника, по которому циркулирует теплоноситель;
  • системы управления и блока автоматики, позволяющего устанавливать температурные параметры и отключать/включать прибор;
  • нагревательного устройства;
  • расширительного бака для сброса давления;
  • предохранительного клапана;
  • воздухоотводчика (автоматизированного или ручного) для выведения воздушных пробок;
  • циркулярных насосов для системы ГВС и отопления;
  • группы безопасности с температурными датчиками и реле.

Принцип работы электрокотла заключается в теплообмене: циркулярный насос закачивает внутрь бака воду, которая прогревается до определенной температуры термоэлементом и выводится либо в отопительный контур, либо в систему ГВС.

По сути, двухконтурный электроприбор, как и его газовый аналог, может выполнять функцию и домовой котельной, и проточного нагревателя для воды.

Преимущества и недостатки электрооборудования

Электроотопление относиться к экологически чистым способам обогрева, ведь оно не загрязняет воздух дымом и копотью подобно твердотопливному котлу, угарным газом и другими вредными «отработками», как газовое оборудование.

Кроме того, особенность работы практически исключает аварийные форс-мажоры при утечке воды – если теплоносителя в системе не будет, оборудование автоматически отключается.

У электрического котла отличный показатель КПД – 95-99%, но даже такая высокая теплоотдача не компенсирует большое потребление электричества, поэтому в сравнении с газовым котлом электроприбор проигрывает

Также к общим плюсам электрооборудования можно отнести:

  • Простой монтаж – нет нужды оборудовать дымоход, систему принудительной вентиляции, подводить газовый трубопровод и оформлять кучу разрешений, как при установке газового котла.
  • Безопасность – вероятность протечки или закипания электрического котла очень мала, кроме того, конструкция прибора не предусматривает использование открытого пламени, легковоспламеняющихся материалов и взрывоопасного газа.
  • Компактные размеры – немаловажный момент для маленьких помещений. Кроме того, прибор можно устанавливать не только в специально предусмотренных проектом местах (как газовое оборудование), а в любом удобном месте, где есть возможность подключения к электросети и отопительной системе.
  • Бесшумность – электрокотел работает без вибраций, «выхлопов»» и прочих звуков, которыми грешат твердотопливные и газовые приборы.
  • Доступная стоимость как самого прибора, так и его монтажа, обслуживания.

Что касается недостатков, то один из самых существенных – стоимость потребляемой энергии. Если речь идет об и ГВС для большого коттеджа, суммы будут внушительны.

Поэтому не лишним будет перед покупкой сделать хотя бы приблизительный расчет потребления, проанализировав информацию о площади, расходе воды и мощности прибора. А потом решать – стоит ли «овчинка» таких затрат.

Существенно снизить затраты поможет установка специальных контроллеров, накопительных устройств и дифференцированных счетчиков, работающих в режиме «день-ночь»

Другие минусы:

  • Зависимость от энергоснабжения – в местности с постоянными перебоями с электричеством установка такого отопительного прибора теряет смысл. Впрочем, если отключения носят случайный характер, а не являются нормой жизни, решить проблему поможет покупка генератора, накапливающего энергию.
  • Скачки сетевого напряжения губительно воздействуют на чувствительную автоматику котла, поэтому перед установкой оборудования стоит приобрести хорошие стабилизаторы энергии.
  • Отложение осадка. Так как для ГВС используется проточная вода, теплонагревающие элементы постепенно покрываются накипью, которую нужно удалять из оборудования. Решением может стать установка фильтров на входе холодной воды и регулярное сервисное обслуживание.

Кроме того, прежде чем установить , стоит узнать, рассчитана ли ваша домовая сеть на такую нагрузку. К примеру, для площади в 200 квадратов потребуется не менее 16-20 кВт.

И это только на отопление, без учета других электроприборов. И если в новых коттеджных поселках такая мощность предусмотрена подключением к трехфазной сети, то для дачного участка обычно выделяют не более 10 кВт.

Виды электрических котлов

Современные электрокотлы комплектуются нагревателями с различным принципом работы. Но одновременно использоваться и для отопления, и для горячего водоснабжения могут только приборы с ТЭНовой конструкцией.

Подключение электрического котла к системе отопления и ГВС чаще всего предусматривает установку бойлера с теплообменником или емкости для накопления горячей поды

Другие виды оборудования можно использовать для ГВС только если подключить к отопительному контуру бойлер косвенного нагрева.

Электроприборы с ТЭНами

В самые распространенные модели электрокотлов встроены нагревательные элементы – ТЭНы, которые изготовлены из керамики или металла, имеют форму стержней, спирали или изогнутого дугой полого прута, внутри которого помещена нить определенного сопротивления. Они и выступают «посредниками», нагреваясь при прохождении электрического тока и передавая тепло воде.

Схема устройства двухконтурного электрокотла. Количество элементов зависит от мощности прибора и его внутреннего объема, но дополнительные ТЭНы не только увеличивают скорость нагрева, а и расходы на электроэнергию и сервисное обслуживание

Основной недостаток прибора – быстрое образование накипи на ТЭНах, которое ухудшает его работоспособность. К примеру, при толщине известкового налета всего в 0,5 мм, КПД прибора уменьшается на 10% от номинального, а при 2 мм – на 35-40%!

В результате устройство медленней нагревает воду, поэтому расход электричества при этом увеличивается. Поэтому котел нуждается в постоянных чистках и периодической замене вышедших из строя нагревательных элементов.

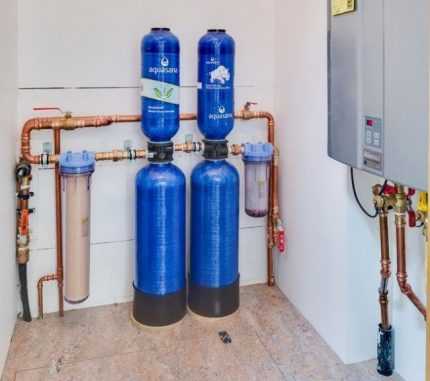

Чтобы продлить срок службы ТЭНа рекомендуется использовать систему очищающих фильтров или добавлять в теплоноситель специальные смягчающие средства, а в контур отопления заливать дистиллированную воду.

Кроме того, котлы с ТЭНом требуют регулярного сервисного обслуживания, ведь речь идет о безопасном использовании оборудования. Нагревательный элемент постепенно изнашивается и может перегореть.

Если это произойдет с разгерметизацией корпуса – еще полбеды. В этом случае разогретый нихром просто рассыплется от контакта с водой и опасности для человека не представляет. Но если же отсоединившийся элемент останется в неповрежденном корпусе и продолжит работу, весь металлический корпус благодаря проводнику-воде окажется под напряжением.

Индукционное отопительное оборудование

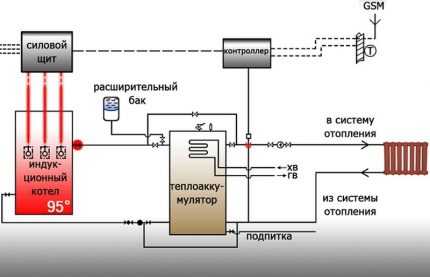

Работа индукционного котла основана на магнитной индукции, которая позволяет преобразовывать электричество в тепловую энергию. Внутри корпуса располагается первичный контур с индуктивной катушкой, которая при подаче напряжения создает переменное магнитное поле.

В результате возникают так называемые токи Фуко (или вихревые), которые нагревают металл, а тот передает свое тепло циркулирующему носителю.

Проверенные временем ТЭНовые котлы можно без опасения устанавливать даже в жилой комнате, а вот для индукционных приборов лучше предусмотреть отдельное помещение – несмотря на рекламные заявления производителей, медициной не подтверждено безвредность электромагнитных полей для человека

Преимущества индукционных котлов по сравнению с ТЭН-овыми приборами:

  • Самый высокий уровень КПД – 98-99%.
  • Большая площадь нагрева и, соответственно, более быстрая передача тепла.
  • На нагревательном элементе не образуется накипь.
  • Полностью автономны, и не требуют сервисного обслуживания.
  • Кроме воды в качестве теплоносителя можно использовать нефтепродукты и масло.

Основной недостаток таких приборов – высокая цена и необходимость подключения или накопительной емкости для обеспечения дома горячей водой. Поэтому, несмотря на ряд преимуществ индукционного оборудования, пальму лидерства потребительского спроса прочно удерживают двухконтурные ТЭНовые котлы.

Котлы с электродными нагревателями

Работа электродного котла основана на высоких показателях теплопроводности у воды. Внутри корпуса располагают минусовые и плюсовые электроды, вырабатывающие электрический ток, между ними циркулирует .

Нагрев происходит за счет энергии, которая выделяется при расщеплении молекул на заряженные ионы, и их движения к электроду соответствующей полярности. Благодаря этому нагрев воды в камере котла происходит практически мгновенно.

Обязательное условие для электродного котла – хорошее заземление, поскольку приборы относятся к потенциально опасным устройствам и корпус может «пробивать» сильным зарядом тока

Преимущества электродных котлов по сравнению с ТЭН-овыми приборами:

  • Нагревают воду в 10 раз быстрее.
  • Тратят на 20-30 % меньше электроэнергии.
  • Имеют компактные размеры даже при высокой продуктивности (чаще всего модели представлены в настенном исполнении).
  • Не выходят из строя при скачках напряжения.

Но из-за существенных недостатков электродные котлы пока не получили широкого распространения. В основном их используют для отопления, но организовать второй контур для ГВС можно при условии дооборудования системы бойлером косвенного нагрева.

Эти приборы очень требовательны к составу жидкости, которая является теплоносителем. Обычная водопроводная вода исключена, рекомендуется использовать специальную жидкость со сбалансированным солевым составом. Кроме того, электроды в процессе работы постепенно растворяются и требуют замены.

Электродные котлы очень компактны, но не отличаются высокой мощностью, поэтому для отопления больших площадей предусмотрены модули с несколькими последовательно подключенными приборами

Для безопасного использования электродный котел рекомендуется оснастить дополнительным комплектом автоматики, который реализуется отдельно и зачастую стоит дороже самого устройства. Прежде всего, это циркуляционный насос и электронный регулятор температуры, который управляет температурой нагрева.

Необходим и контроллер тока, регулирующий силу тока, с возможностью отключать оборудование, чтобы не допустить закипания воды.

На что обратить внимание при покупке?

Когда вы разобрались, какой именно вид прибора хотите купить, самое время подумать о его размерах и технических параметрах.

Чаще всего электрокотлы устанавливают на кухне, но можно оборудовать и мини-котельную, которая позволит спрятать малопривлекательные коммуникации и дополнительное оборудование (накопительную емкость, бойлер косвенного нагрева и т.д.).

Выбор прибора по способу монтажа

Вне зависимости от вида конструкции, все двухконтурные котлы можно разделить на две большие группы – настенные и напольные. Габариты и выбор модели напрямую зависят от площади, которую вам необходимо отопить, да еще и от количества свободной места под сам прибор.

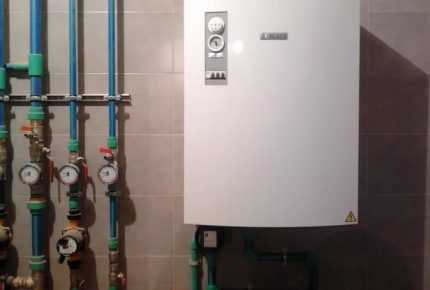

Настенный котел отличается от напольного малыми размерами – при необходимости, его можно спрятать в навесную тумбу или шкаф, но даже незамаскированный прибор не выглядит громоздко и прекрасно гармонирует с другой бытовой техникой

Навесные приборы предназначены для обогрева относительно небольших площадей – до 100 м2, поэтому чаще всего устанавливаются в квартирах или маленьких дачных домиках. Их крепят на специальные кронштейны к любой вертикальной поверхности, которая выдержит такую нагрузку.

Напольные котлы – довольно громоздкие устройства, зато могут обеспечить дом площадью до 200 м2 теплом и бесперебойной подачей воды, причем накопительные емкости могут либо встраиваться в сам прибор (что значительно увеличивает его габариты), так и монтироваться отдельно

Если квадратура коттеджа превышает 200 м2, можно с несколькими электрокотлами либо использовать дополнительные источники отопления – или .

Расчет необходимой мощности

Самый простой способ – разделить отапливаемую площадь на 10. Считается, что при обогреве 10 м2 будет затрачено 1 кВт, но полученная цифра будет весьма условной, ведь такой расчет имеет смысл только для помещений с высотой не более 3 метров.

Кроме того, затраты тепла во многом зависят от наличия утепления, качества окон и их размеров, климатических особенностей местности и материалов, примененных в строительстве дома.

Если же в доме высокие потолки, нужно сначала определить объем помещения (площадь умножить на высоту). Затем уже вычислить необходимую мощность из расчета, что на 1 м3 потребуется 35 Вт.

При покупке рассматривайте модели, мощность которых на 15-20% превышают ваши расчетные показатели – лучше установить котел на более слабый режим, чем мерзнуть холодной зимой при работающем на пределе оборудовании

К полученному результату необходимо добавить «запас»:

  • 10% – при большой площади остекления (панорамные окна, веранда и т.д.).
  • 15% – при отсутствии домового утепления.
  • 10-15% – для местности с холодными зимами.
  • 20% – на дополнительную нагрузку при работе ГВС в режиме проточного нагрева.

При расчете требуемой мощности для котлов со встроенным накопителем ориентироваться нужно на указанные производителем данные в техдокументации.

От технических параметров котла зависит и способ его питания. Приборы до 10 кВт можно подключить к обычной сети в 220 В, а более мощные котлы – в трехфазную сеть (причем, на это может потребоваться разрешение от местных энергосетей, если в дом не подведена линия в 380В).

Другие немаловажные нюансы

По принципу нагрева воды двухконтурные электрокотлы можно разделить на проточные и накопительные. Первые – хороший вариант для небольшого дома и семьи, он сможет спокойно обслужить 1-2 точки водоразбора вдобавок к отоплению. Но несмотря на компактность и комфорт в эксплуатации, прибор «2 в 1» имеет значительный недостаток – высокую нагрузку на электросеть.

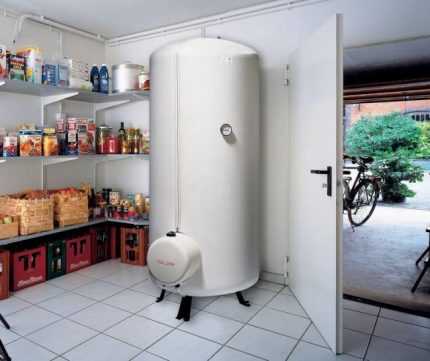

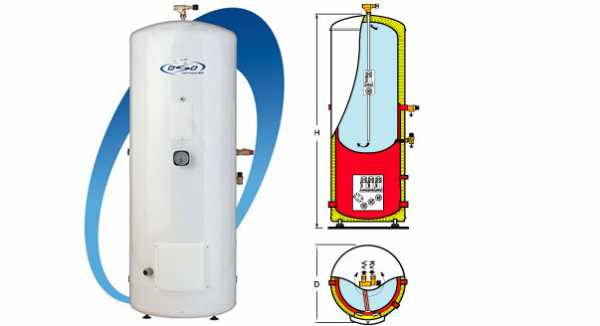

А вот занимает куда больше места из-за дополнительного резервуара, в котором хранится запас горячей воды. Преимущество такого типа оборудования в том, что он сможет снабжать водой в больших количествах и позволяет сэкономить до 10% на электричестве, поскольку не тратит энергию на постоянный нагрев, а только поддерживает ее температуру.

Благодаря утеплительному кожуху, теплопотери воды в емкости за час составят не более 0,5 градуса. В техническом паспорте устройства, предназначенного для подключения к системе ГВС, должна быть указана его пропускная способность – температурный минимум и максимум, объем воды и необходимое время для его нагрева.

Современные электрические котлы позволяют управлять устройством и контролировать температуру отопления в помещении с помощью смартфонов или системы «умный дом»

Дополнительно котел может быть укомплектован:

  • Блоком автоматики для дистанционного управления с пульта или через сеть.
  • Защитой от замерзания, которая позволит поддерживать минимальную температуру в системе, что актуально для дачных и загородных домов, где нет постоянных жильцов.
  • Датчиками, которые отслеживают изменение погоды, включают прибор при понижении температур и выключают в солнечные часы.
  • Оборудованием, понижающим температуру воды для подключения к .
  • Датчиками с возможностью программирования микроклимата во всем помещении или отдельных комнатах по своему усмотрению.

Разумеется, «бонусы» от производителя повышают стоимость прибора, но с их помощью эксплуатировать котел куда комфортнее.

Способы экономии при эксплуатации

Чтобы уменьшить затраты на электроэнергию при использовании электрического котла в качестве отопительного прибора и водонагревателя, нужно снизить общие теплопотери дома.

Прежде всего, стоит заменить старые деревянные рамы современными окнами с 2-3 воздушными камерами и позаботиться об утеплении стен (лучше всего наружном) пенопластом, минватой или другими материалами с низкой теплопроводностью

Другие варианты экономии:

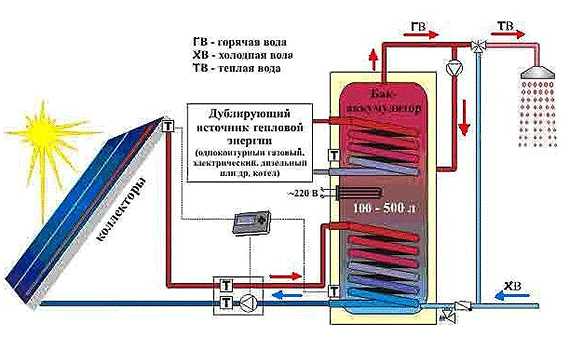

  1. Дополнительное подключение или отдельные устройства, работающие на альтернативной энергии (солнечные батареи, ветрогенераторы, дровяной камин), значительно уменьшат потребление электричества.
  2. Многотарифный счетчик позволит меньше платить за ночное отопление, а на период утренних и вечерних «часов пик» прибор можно и отключить (дороже всего стоит электроэнергия, израсходованная в промежутках 8.00 – 11.00 и 20.00 – 22.00). А если дополнить систему внешним теплоаккумулятором, можно накапливать ночную «дешевую» энергию, чтобы расходовать ее днем.
  3. Рекуператор в вентиляционной системе поможет сохранить нагретый воздух внутри дома.
  4. Недельный программатор соберет данные о работе системы за указанный период времени, чтобы подобрать наиболее комфортный и экономичный режим эксплуатации с минимальным расходом энергии.
  5. Комнатные терморегуляторы будут контролировать изменения в микроклимате дома и передавать данные на встроенный внутри котла датчик, который будет отключать/включать отопление, уберегая от перегрева воздуха и лишних теплопотерь.

При правильной организации работы электрического котла можно снизить потребление электроэнергии и сопутствующие расходы до 40%.

С энергосберегающими вариантами отопления загородной собственности ознакомит , детально разбирающая этот весьма интересный вопрос.

Выводы и полезное видео по теме

Рекомендуем ознакомиться с подборкой обзоров и практических советов по применению электрокотлов различной конструкции для отопления и горячего водоснабжения дома.

Нюансы электрического отопления – котлы и другие электроотопительные приборы, расчет мощности оборудования и затрат на отопительный сезон:

Хотя двухконтурные электрокотлы кажутся весьма комфортными в использовании, прежде чем отправляться за покупкой, подсчитайте расходы на электричество за холодный период года или обратитесь к теплотехникам.

Возможно, вам посоветуют более экономную систему с одноконтурным котлом с бойлером косвенного нагрева или спроектируют комбинированное отопление, где «прожорливость» электроприбора будет компенсироваться дополнительными источниками энергии.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите, что для вас стало решающим аргументом в выборе модели двухконтурного котла. Делитесь полезными сведениями, которые пригодятся посетителям сайта, задавайте вопросы.

sovet-ingenera.com

Двухконтурный котел или одноконтурный + бойлер?

Что экономичнее: двухконтурный котел или одноконтурный + бойлер? Свое мнение на этот счет сложилось, но авторитетным его не назовешь. Перерыл всю русскоязычную сеть, чтобы в этом мнении укрепиться, но оказалось, что никто об этом не пишет. Что-ж, давайте посчитаем, что экономнее — двухконтурный газовый котел или одноконтурный + электрический бойлер.

Если не учитывать расходы, то качественный, дорогой двухконтурный котел (возможно даже оснащенный встроенным накопительным баком, например как этот конденсационный Vaillant ecoCOMPACT VSC INT 196/2-C 150 с КПД 109%, за $2500) удовлетворяет все наши потребности по ГВС и отоплению. А если расходы все-таки учитывать?

Давайте посчитаем расход газа за год на однокомнатную утепленную квартиру в середине многоквартирного дома, для отопления и горячей воды (разумеется, все условно).

Расчет расхода газа на однокомнатную квартиру

На обогрев 10 квадратов нужен 1 кВт мощности котла. Чтобы получить 1 кВт тепловой энергии нужно сжечь 0,1 м³ газа за час. Имею 40 квадратных метров однушки, буду пользоваться автономным отоплением впервые:

4 кВт * 0,1 м³ = 0,4 м³/час.

Примерно прикинем, что действительно холодных месяцев будет 3, и 4 межсезонных, то 90 дней котел будет маслать на полную и 120 дней вполсилы. Считаем расход газа в сутки на холодные месяцы: 4 х 0,1 х 24 ≈ 10 м³, в межсезонье ≈ 5 м³. Весь отопительный сезон:(10 х 90)+(5 х 120) = 1500 м³.

Добавим к этой цифре расход горячей воды. Моя суперэкономная семья из 2 человек использует около 2 кубов газа в месяц ГВ, в кухне пользуемся, в основном, холодной. Считаю по отопительному сезону: 2 м³ х 7 месяцев = 14 м³. На приготовление пищи уходит около 4 м³ газа, готовим чаще в мультиварке, нет газового духового шкафа:      4 м³ х 7 = 28 м³. Получаем вот такую цифру на отопительный сезон:

1500+14+28 = 1542 м³, округлю до 1600 м³, на всякий случай.

Тариф на газ в отопительный сезон (2015, Украина) составляет 3,60 грн за м³ при расходе не более 200 м³ в месяц, или $0,16. Если за месяц перейти рубеж 200 м³, остальные кубы стоят 7,19 грн. Предположительно заплачу за отопительный сезон: 1600 м³ : 7 ≈ 229 м³, (200 м³ х 3,6)+(29 м³ х 7,19) ≈ 930 грн, $40 за месяц, или 930 х 7 = 6500 грн, $280 за сезон.

Судя по расходу газа у нормальных людей (данные собирал на форумах в сети) — мои подсчеты еще довольно скромны. И это удручает. Вне льгот на отопительный сезон, а это 5 месяцев в году, тариф 7,19 за м³. Мои 6 м³ стоят 43 грн ≈ $2.

Возник вопрос — будет ли подогретая электрическим бойлером вода стоить дешевле, чем газ? Хотя-бы вне отопительного сезона? Посчитаем.

Потребление электроэнергии бойлером

Был двухлетний опыт использования бойлера Ariston SG 15 OR на 30 л 1,5 кВт для 2 человек. Включался дважды в день — утром на дневные нужды, вечером догревался для душа. После полного подогрева выкручивали на минимальную температуру, чтобы не догревал воду при разборе. Пользоваться бойлером в таком режиме было вполне комфортно, в общей сложности работал не более 1,5 часов в день — 2,25 кВт, 67 кВт в месяц. Перерасход по электроэнергии (льготная цена до 100 кВт в месяц) был только в зимние месяцы, когда включался обогреватель — получалось не более 130 кВт (работа на дому, 2 человека постоянно пользуются 2 ПК, энергосберегающие лампочки). Тариф на электроэнергию сейчас 0,46 грн за 1 кВт, бойлер обойдется в 30 грн ($1,3) в месяц. В не льготные месяцы (по газу) с бойлером мы можем сэкономить около 40% денег. В льготный сезон мы можем сэкономить хотя-бы на том, что благодаря бойлеру не намотаем лишних кубов газа и впишемся в льготный тариф 3,60.

Плюсы и минусы одноконтурного котла + электрического бойлера

+ одноконтурные котлы более надежны в работе
+ проще в регулировке и эксплуатации
+ к одноконтурному всегда можно добавить различные вариации горячего водоснабжения, при желании (бак косвенного нагрева, накопительный газовый бойлер)

+ проще конструкция — легче обслуживание, срок эксплуатации одноконтурного котла на порядок дольше.
+ одноконтурный котел не вырубает вам отопление в то время как вы принимаете душ.
+ снижается потребление дорогого газа
+ с бойлером не нужно ждать, пока стечет холодная вода (а вы уже успели помыть руки ледяной за это время)
+ благодаря бойлеру, нет необходимости дергать котел (постоянное клацание горелки)
+ большинство новых моделей одноконтурных котлов оснащаются датчиками погодного регулирования.
+ газа жрет меньше, даже глядя на характеристики одноконтурника
+ бойлер делает запас горячей воды
+ можно перейти на ночной тариф(многозонные счетчики)
+ монтаж бойлера не требует дополнительной проводки (как правило)
+ паять автономное отопление без ГВ все-таки гораздо дешевле, проще, быстрее
+ давление воды для бойлера нужно от 0,6 Атм

— покупать, выбирать, монтировать нужно будет 2 устройства
— полотенцесушитель теперь только электрический
— придется включать бойлер заранее
— выбор одноконтурных котлов малой мощности для небольшой площади обогрева маловат, по сравнению с 800 моделями двухконтурных газовых котлов (хотя двухконтурников малой мощности еще меньше, а производительность системы ГВС просто смешная — 2,5 л/мин у 7 кВт котла)
— возможно, единовременных растрат будет больше, чем при покупке и монтаже двухконтурного котла.

Не могу я больше придумать минусов. В этой статье не хотел бы говорить о моделях водонагревателей и одноконтурных котлов — выделю для этого отдельную тему, так как сам скоро стану перед выбором. В этом году перебьюсь тем, что поставили застройщики в моей новостройке — Nova Florida Vela Compact CTFS 24 AF. К концу отопительного сезона, скорее всего, придется подправить мои нынешние расчеты и мнение на счет необходимости в бойлере может поменяться. Несколько соседей все же поставили небольшие накопительные электрические водонагреватели, чтобы пользоваться вне отопительного сезона.

Поделиться с друзьями

Похожее

Похожие записи

ehome.ironws.com

Настенный газовый двухконтурный котел с бойлером для дома

Газовый котел находит свое применение во всех типах зданий, особенно если нет подключения центральной системе отопления. Если брать в пример именно настенный газовый двухконтурный котел с бойлером, то его преимущество заключаются ещё и в том, что второй контур с лёгкостью удовлетворит все потребности в бытовой горячей воде, в любое время года.

Система отопления с двухконтурным газовым котлом

За счет того, что мощность настенных агрегатов колеблется от 12 до 35 кВт, их стоимость примерно в 1,5-2 раза ниже, чем у напольных аналогов. Данный диапазон мощности позволяет подобрать оптимальное решение для дома площадью от 50 до 350 кв.м. Цены меняются ещё и в зависимости от марки производителя — рынок наполнен агрегатами различных брендов, и вам не составит труда подобрать устройство с оптимальным соотношением цены к качеству.

Немаловажным аспектом является простота установки данного котла. Вряд ли кому-то доставляет удовольствие возиться целыми днями монтируя установку. Двухконтурный газовый котёл не обязательно выносить в отдельное помещение, его привлекательный и современный дизайн и малые габариты, позволят вам сэкономить прилично места и средств, как на установку, так и при проектировании.

Классификация газовых двухконтурных котлов

Двухконтурный газовый котел со встроенным бойлером

Газовые отопительные котлы можно классифицировать на основе следующих характеристик:

  1. Мощность — главная характеристика. Естественно, чем мощнее газовый котёл, тем сильнее он нагревает помещение. Ориентируйтесь на площадь вашего дома, если она невелика, то и очень мощный котёл не нужен. Если же обогреваемая площадь достаточно велика, то тут следует исходить из формулы, что 1кВт производимой тепловой энергии отапливает приблизительно 10 квадратных метров помещения, при условии, что потолки в доме не превышают значения 3-х метров.
  2. Второй контур. Это важная характеристика, ведь если котел одноконтурный, то это накладывает определённые ограничения на использование агрегата. Одноконтурные агрегаты гораздо дешевле и с обогревом помещений справляются не хуже, особенно если только это от него и требуется. Если же вы хотите что бы котёл ещё и нагревал воду для бытового использования, то вам точно необходим настенный газовый двухконтурный котел с бойлером. Агрегат с бойлером полностью удовлетворит ваши потребности в горячей воде, в отличии от проточного водонагревателя, который при больших объемах, может не справляться со своей задачей.
  3. Система выброса отработанного топлива. Этот параметр напрямую отвечает за безопасность, ведь если котёл будет сжигать кислород и воздуха в помещении, то как минимум неприятные побочные эффекты проявиться у каждого, кто находится в доме. По этому, устройства с системой естественной тяги подходят только когда имеются специальные дымоходы для отвода газов. В противном случае, ели таковых заложено не было, оптимальным выбором будет система принудительного вывода газов. Суть которого заключается в двойной трубе, через внутреннюю выводятся отработанные газы, а внешнюю втягивается свежий воздух. Они более экономичны при монтаже, ввиду того что не нужно строить специальный дымоход.
  4. Метод розжига. Это не столь важный аспект, но тем не менее он может помочь сэкономить немного на эксплуатации котла. Основные способы, это с помощью пьезо-элемента и полной автоматикой. Автоматика значительно экономнее, за счёт отсутствия запальника а значит и горящего в нём огня тоже нет. Плюс не нужно нажимать кнопки и перезажигать пламя каждый раз когда будут перебои с подачей газа. В автономном режиме всё само разожжется и подрегулирует температуру.

В конструкции настенных газовых котлов предусмотрены различные технические датчики. Наиболее часто встречающиеся из них, это:

  1. Датчик пламени. Обязательный прибор, так как именно перекрывает подачу газа, в случае если внезапно потухло пламя
  2. Термостат. Так же относиться к основным датчикам, поскольку отключает газовый котёл в случае если вода в нём достигла критической отметки температуры.
  3. Датчик блокирующий котёл при внезапном отключении электроэнергии.
  4. Датчик – блокиратор срабатывающий при перебоях с газом.
  5. Датчик контролирующий тягу. Отключает котёл в случае отсутствия тяги.
  6. Датчик уровня газа. В случае малого количества поступающего газа отключает котёл.

Схема подключения двухконтурного газового котла

Производители газовых котлов

Как это не печально, но отечественные производители, таких торговых марок как «Конорд», «Лемакс», «Боринское», не способны полностью удовлетворить потребительский спрос на рынке газовых котлов. Не самое лучшее качество, это одна из основных причин. Печально, но до импортных моделей, отечественным ещё очень далеко, качество хромает, а об экономичности и надежности речь не идёт и подавно. Рассмотрим основные особенности импортных моделей котлов.

VAILLANT. Самая востребованная серия этих котлов — «ecoTECB» . В данной линейке газовых котлов реализована система пониженного выброса продуктов горения. Они выводятся по типу принудительного вывода газов, то есть труба в трубе. В связи с этим ее труба отличается небольшой длинной.

VIESSMANN. Основной особенностью являются небольшие габаритные размеры и достаточно высокая мощность. Произведено в Германии, а значит будет надежно работать даже при высоком давлении газа.

JUNKERS. Так же немецкое производство, отличается специфичной особенностью, представленной турбиной второго контура. Данная турбина обеспечивает очень быстрый нагрев воды до нужной температуры, что выгодно выделяет этот котёл среди конкурентов.

BAXI. Является агрегатом с высоким КПД и бесшумной работой. Также в состоянии функционировать при пониженном давлении газа.

PROTHERM. Тяжело выделить определённые стороны, просто хороший настенный газовый двухконтурный котел с бойлером по вполне приемлемой цене.

HERMANN. Интересный дизайн и экономичность.

IMMERGAS. Компактные котлы от итальянского производителя невелики, привлекательны и достаточно мощные.

FERROLI. Все сопрягающиеся с водой элементы выполняются из нержавеющей стали, что гарантирует долговечность.

BERETTA. Разнообразие моделей раздует глаз. Самые разные модели самого разного назначения. Особенность – работа при температуре не ниже 25 градусов по Цельсию.

ARISTON. Всем известный бренд, который славится не только газовыми котлами. Его особенность заключается в простом обслуживании, за счёт простоты конструкции и доступности основных модулей.

Так же стоит отметить фирменную гарантию громких брендов. Она составляет порядка 10-15 лет, а вот отечественные производители такими цифрами похвастаться не в состоянии. По истечении этого периода желательно оборудование поменять.

Важные советы покупателю

Опыт специалистов, занимающихся разработкой систем отопления работающих на природном газе, и проводящих испытания, в том числе и в наших климатических условиях, позволит вам сделать правильный выбор. Просто следуйте приведенным ниже советам:

  • При приобретении небольшого по габаритам котла, обязательно посмотрите на нижнее значении мощности. Если оно немного превышает расчётное, то стоит докупить в придачу термостат. Он позволит сэкономить средства на эксплуатации оборудования в долгосрочной перспективе, а так же прилично повысит срок эксплуатации, путём уменьшения количества запусков оборудования.
  • Теплообменник как известно страдает одним серьёзным недугом, отложением солей и извести. Что бы избежать этого, в условиях «жесткой» воды, следует брать оборудование с битермическими теплообменниками. В случае же если вода проходит предварительную обработку, так называемое «умягчение», то лучше что бы теплообменник был раздельным, в первом случае вы уменьшите образование извести, а во втором сэкономите.
  • В случае ели площадь дома большая, и потребление горячей воды также велико за счёт большого количества точек её потребления, целесообразнее будет приобрести такую замечательную вещь как бойлер. В некоторых двухконтурных котлах он уже присутствует, но если нету, то нужно обязательно добавить. Бойлер позволит увеличить расход горячей воды в разы, таким образом недостатка в ней вы не будете испытывать.

Информация!

Важно помнить, что газовые котлы в основной своей массе предназначены для работы с центральным газопроводом, если же такой отсутствует, и необходимо чтобы оборудование функционировало на сжиженном газе, то обязательно поставьте продавца в известность и при настройке и монтаже, пользуйтесь только услугами квалифицированного специалиста, не подвергайте себя и близких излишнему риску.


  • Так же, в случае если возникла необходимость подключить к котлу такие вещи как тёплый пол, вентиляцию и прочие сторонние контуры, важно обязательно доверить расчёты и подбор комплектующих специалисту.
  • При покупке котла, стоит позаботиться о приобретении и установке в доме АСУ. Автоматические средства управления в долгосрочной перспективе с лихвой окупят не только себя, но и существенно снизят затраты на обогрев помещений. Они работают про принципу корректировки и регулирования мощности котла при повседневной работе. Купив АСУ один раз, сэкономить на топливе можно порядка 20%, что обязательно скажется на кошельке.

Вопрос отопления жилого помещения и обеспечения горячей водой требует максимальной ответственности и внимательности. Покупать настенный газовый двухконтурный котел с бойлером необходимо в специализированных магазинах и центрах с обязательной предварительной консультацией. В противном случае, невнимательность и легкомыслие может привести к несчастным случаям и плачевным последствиям. Только квалифицированные специалисты и консультанты, могут гарантировать корректную работу такого тонкого оборудования на протяжении всего срока эксплуатации.

otopleniesam.ru

Что такое двухконтурный котел со встроенным бойлером или встроенный бойлер ГВС? Двухконтурный котел настенный, двухконтурный котел напольный.

Может ли одно устройство и обогревать дом, и обеспечивать наличие горячей воды в кране? Да, если это устройство — двухконтурный котел со встроенным бойлером (иначе «встроенный бойлер ГВС»).

На фото:

Схема устройства «двухконтурного» котла: одна часть отвечает за нагрев воды в системе отопления, другая — за горячую воду из-под крана.

Понятие «двухконтурный котел» подразумевает, что агрегат работает на нужды сразу двух систем: горячего водоснабжения (ГВС) и отопления. При этом многие модели устроены по принципу приоритета горячей воды. То есть когда воду начинают расходовать (открывают водопроводный кран), мощность котла перераспределяется в пользу контура ГВС. Теплоноситель в системе отопления при этом не нагревается.

Однако ничего страшного в подобной схеме работы нет: даже при активном использовании воды в течение некоторого времени, температура в доме понизится не более чем на 1–3 градуса.

Двухконтурные котлы бывают настенными и напольными.

Настенный двухконтурный котел отличается сравнительно невысокой мощностью и производительностью. Его достоинства – компактность и малый вес. Настенные двухконтурные котлы хорошо подходят для небольших домов с 2–3 точками водоразбора.

Система приготовления горячей воды в этих устройствах аналогична проточным водонагревателям: в них также используется пластинчатый теплообменник, нагревающийся за счет работы газовой или дизельной горелки. Существуют накопительные модели двухконтурных котлов: внутри котла установлена небольшая емкость на несколько десятков литров. Однако объем резервуара у встроенного бойлера невелик. Такой агрегат, в отличие от проточного, неспособен полностью обеспечить потребности большой семьи в горячей воде. Двухконтурный котел накопительного типа может быть установлен только в дачном домике.

На фото:

Настенный двухконтурный котел разместится в небольшом помещении и не испортит интерьер своим внешним видом.

Напольный двухконтурный котел имеет куда более вместительный накопительный бак для системы ГВС. Однако и его емкость редко превышает 100–150 л (иначе корпус устройства был бы неоправданно большим).

Горячая вода приготавливается таким же образом, как и в водонагревателях косвенного нагрева. Напольный двухконтурный котел позволяет обеспечить нужды семьи из 4–6 человек, притом что в доме оборудовано 2–3 санузла. При большем количестве точек водоразбора запасы воды из встроенного бойлера будут недостаточными. В этом случае придется использовать дополнительные водонагреватели или же вовсе отказаться от двухконтурного котла, отдав предпочтение независимой схеме ГВС на основе отдельно стоящего водонагревателя.

На фото:

Напольный двухконтурный котел придется вынести в отдельную хоз комнату, но при этом он обеспечит водой и теплом целый дом.

Что лучше: иметь независимую систему горячего водоснабжения и отопления или купить двухконтурный котел?

Достоинства двухконтурного котла:

  • Экономия места.
  • Ниже затраты на монтаж оборудования и ТО. Техобслуживание только одного устройства (пусть и комбинированного) значительно дешевле.
  • Два на одном Системы ГВС и отопления будут работать на одном топливопроводе, дымоходе. Им нужен лишь один комплекс автоматики управления и безопасности.
  • Все включено. В большинстве случаев подобные агрегаты поставляются в комплекте со всеми необходимыми дополнительными устройствами (обвязкой) – циркуляционными насосами, расширительными баками и т.д.
  • Летом не «топит». Двухконтурный котел очень просто перевести из режима «отопление и ГВС» в режим «только ГВС».

Недостатки двухконтурного котла:

  • Низкая производительность горячей воды у двухконтурного котла любого типа.
  • Вынуждает экономить воду. Горячую воду из-за жесткого ограничения ее объема приходится расходовать очень экономно.
  • Горячая вода / обогрев = не пропорциональны. Если увеличить емкость бака, понадобится более мощный (более дорогой) котел. А это совершенно неоправданные затраты. Ведь для обогрева дома иногда достаточно и четверти номинальной мощности прибора.

В статье использованы изображения sankon.com.ua, sogreemdom.com, nortech.ru


www.4living.ru

Электрический двухконтурный котел для отопления дома, особенности и принцип работы

Зимнее время года подразумевает наличие отопительной системы для жилого помещения. При отсутствии централизованной системы отопления перед жильцами встает вопрос о выборе источника тепла. Самым простым и оптимальным вариантом можно считать электрический котел. Особенно он актуален при отсутствии вблизи дома газовой магистрали. Выбирая двухконтурный аппарат, вы не только сможете регулировать необходимый температурный режим в помещении, но и обеспечите себя горячей водой.

Технические характеристики

Двухконтурные электрические котлы сегодня представлены в широком ассортименте, и каждый производитель вкладывает в их основу свои конструктивные особенности. Но все они должны соответствовать следующим требованиям:

  • рабочее давление – 3-6 атмосфер;
  • номинальный ток – 35-40 А;
  • предельная мощность – 20 кВт;
  • площадь помещения для обогрева – 20-30 м²;
  • общий вес в пределах 10-20 кг.

Двухконтурные электрокотлы могут работать как при однофазном, так и при трехфазном напряжении. Этот показатель зависит от мощности. Если ее значение не превышает 12 кВт, то они могут эксплуатироваться при обоих видах питания сети. Если нагрузка превышает обозначенное число, то подключение требует только трехфазного напряжения.

Конструктивные особенности

Отличительной чертой всех котлов отопления является нагревательный элемент. В зависимости от его вида агрегаты классифицируются следующим образом:

  • электродные;
  • с использованием ТЭНов;
  • индукционные.

Различают также отопительное оборудование по типу конструкции теплообменника. Эта конструкция может представлять собой встроенный бойлер либо проточную систему. Рассмотрим каждую категорию котлов в отдельности.

Электродное отопительное оборудование

Нагрев осуществляется за счет пропускания через жидкость электрического тока. Использоваться электроды могут, только если теплоносителем является вода. Ее разогрев происходит за счет собственного сопротивления, которое возникает при испускании электродом заряда.

Оборудование на основе этого нагревательного элемента, является самым безопасным для дома, потому что при утечке воды, оно отключается. Таким же образом реагирует устройство при коротком замыкании или повышении температуры выше нормы.

Основное требование по эксплуатации – постоянная циркуляция воды. В противном случае котел перегревается и останавливает работу.

Аппараты с ТЭНами

Принцип работы заключается в нагреве проточной воды с помощью специальных элементов – ТЭНов. Преимущества этого вида:

  • высокая степень надежности;
  • компактные габаритные размеры;
  • автоматизированный процесс управления;
  • естественная циркуляция.

Такие особенности конструкции позволяют установить агрегат на стену, а автоматизированная система — поддерживать необходимую температуру в доме. Путем отключения и включения необходимого числа нагревательных элементов можно регулировать и потребление электроэнергии.

Недостатком этой разновидности двухконтурных аппаратов является образование накипи. Она увеличивает потребляемую мощность за счет снижения теплоотдачи. Но плюсы перекрывают недостатки и делают такие агрегаты самыми популярными. Они просты в эксплуатации и имеют невысокую стоимость.

Индукционное оборудование

Нагревание осуществляет катушка индуктивности из ферромагнитных сплавов. Она располагается в отдельном отсеке и не соприкасается с теплоносителем. Циркулирующая по периметру вода подвергается индукционному нагреву.

По сравнению с рассмотренными выше вариантами, такой вид отопительного оборудования имеет более высокую стоимость, а также отличается большими габаритами. Эти показатели являются основными недостатками, но есть и существенные плюсы:

  • исключены протечки и поломки;
  • минимальное образование накипи;
  • безопасность эксплуатации.

Котлы со встроенным бойлером

Их установка актуальна, когда в доме возникает необходимость в постоянном доступе к горячей воде. Они обладают следующими особенностями:

  1. при отсутствии электрического питания в наличии всегда остается запас горячей воды;
  2. нет необходимости в регулярной чистке бойлера;
  3. объем горячей воды до 60 литров.

Недостатками двухконтурных котлов со встроенным бойлером являются большие размеры и масса, а также приличное потребление электроэнергии.

Проточная система

Установка целесообразна в тех случаях, когда суточный расход воды не превышает 10-15 литров. Максимальная температура в такой системе не превышает 30С°, а температура воды в ней зависит от скорости протекания ее через теплообменник.

Отдавая предпочтение двухконтурной конструкции, можно остановить свой выбор на любом виде. Но немаловажную роль играют показатели, от которых будет зависеть стоимость отопления после установки электрокотла.

Расчет расходов на обогрев

Для того чтобы получить приблизительную цифру, необходимо знать основные показатели:

  • общую площадь отапливаемых помещений;
  • потребляемую мощность котла;
  • количество месяцев отопительного сезона — они зависят от климатических условий;
  • поправочные коэффициенты.

Произведем расчет для дома площадью 60 м². Для обогрева такого помещения необходим отопительный агрегат мощностью 6 кВт.

Определим суточный эквивалент потребляемой мощности. Для этого используется поправочный коэффициент. Для здания с хорошим утеплением при полной нагрузке он равен 0,6. В итоге получаем 0,6×6,0=3,6 кВт.

Вычислим суточный расход. Он определяется умножением эквивалента мощности на количество часов в сутках. 3,6×24=86,4 кВт*ч. Если брать в пример среднюю стоимость электроэнергии, то она составляет 3,62 р./кВт*ч. По такому параметру суточные затраты получатся в перделах 313 р., а месячные примерно составят 9000 р.

Это максимальная цифра, она будет соответствовать лишь показателям за самые холодные 2-3 месяца. В остальное время показатель нагрузки снизится до значения 0,3, и расходы сократятся вдвое. Среднее значение стоимости отопления составит 5700 р.

Несмотря на повышенный расход электроэнергии, выбор двухконтурного отопительного оборудования связан с рядом плюсов. Оно выполняет две важные функции: снабжение горячей водой и обогрев дома. Также производителями предусмотрена возможность индивидуальной корректировки температуры и соответственно стоимости тепла.

x-teplo.ru

Двухконтурные электрические котлы: особенности эксплуатации. Комбинированный бойлер

Принцип работы косвенного водонагревателя заключается в том, что нагреваемая среда (ГВС) забирает нужную температуру от встроенного в водонагреватель теплообменника, по которому, в свою очередь «бежит» теплоноситель системы отопления. От сюда и название — косвенный водонагреватель. Так как нагрев происходит не прямым путём (нагрев от горелки газ, дизель, или от электро ТЭНа), а косвенным, посредствам водо-водяного теплообменника.

Нагрев горячей воды (ГВС) бойлера косвенного нагрева происходит не постоянно, а только по сигналу термостата. Потребитель, посредствам терморегулятора выставляет требуемую температуру ГВС, например 45°С. При открытии водоразборного крана, вода входящая холодная, будет «выдавливать» горячую, нагретую воду имеющуюся внутри бойлера. Температура начнёт падать, сработает рабочий термостат, который даст сигнал на включение (в зависимости от концепции котельной), на циркуляционный (загрузочный) насос, сервопривод трёхходового смесительного клапана, или непосредственно на систему управления котла. В это время теплоноситель начинает циркулировать по теплообменнику бойлера, согревая внутренний объём бака. Тепловая мощность теплообменника очень высокая, к примеру у бытового накопительного электрического водонагревателя мощность ТЭНа 1,5-2 кВт, мощность теплообменника, как правило от 15-20 кВт, соответственно нагрев происходит практически в протоке. После достижения рабочей температуры, циркуляция теплоносителя прекращается. Вода внутри бойлера косвенного нагрева остаётся горячей на протяжении многих часов, за счёт наличия толстой теплоизоляции — эффект термоса.

Накопительный комбинированный бойлер водонагреватель с теплообменником. Принцип работы.

схема подключения бойлера:

Как правильно, и какой бойлер выбрать. Цена, отзывы владельцев, или технические характеристики.

Бойлеры косвенного нагрева конструктивно можно разделить на два основных вида, отличие заключается в типе теплообменника: витой (классический) и теплообменник «бак в баке». Витой представляет собой спиральную трубку находящуюся внутри водонагревателя и подключающуюся к источнику тепловой энергии (котёл, теплотрасса и т.д.). В отличие от классического теплообменника, конструкция «бак в баке» выполнена в виде двух емкостей, находящихся одна в другой, во внутренней находится нагреваемая вода (ГВС), которая омывается теплоносителем внешней ёмкости. Такую конструкцию иногда на русский манер называют — «кастрюля в кастрюле». Площадь теплообмена в этом случае как правило гораздо больше чем в витом теплообменнике, соответственно выше и мощность. Однако большая площадь теплообмена требует и большего объёма циркулирующего теплоносителя (более мощный циркуляционный насос). И в том и другом случае материал изготовления как теплообменника, так и основной ёмкости может быть как нержавеющая сталь, так и эмалированная сталь. Иногда в дополнение к основному теплообменнику производители устанавливают в водонагреватель дополнительный нагревательный элемент — ТЭН, он может быть встроенным, либо бойлер может иметь возможность подключения такого ТЭНа, таки приборы называются — комбинированный водонагреватель. Наличие дополнительного источника нагрева позволяет расширить диапазон используемых для нагрева энергоресурсов, или использовать как резервный нагрев, а при эксплуатации твердотопливного котла, зачастую как основной на летний период, когда котёл не используется.

При выборе бойлера косвенного нагрева необходимо учитывать множество факторов. Самое главное — это требуемая производительность, т.е. сколько бойлер должен «выдать» горячей воды в единицу времени. Как правило это часовая производительность (л/час) или пиковая производительность (л/10 мин). Часовая производительность рассчитывается по гипотетическому суммарному потреблению горячей воды определённого количества потребителей. Пиковая производительность — это конкретное количество открытых кранов в небольшой промежуток времени, и это наиболее правильный расчёт, ведь если в доме проживает 3 человека, и имеется 3 точки горячего водоснабжения, мало вероятно, что они будут открыты в течении часа (если только кто-нибудь не умер в душе…). Производительность напрямую зависит от мощности косвенного водонагревателя и его объёма. Чем мощнее теплообменник тем больше вероятность, что его объём будет меньше. И наоборот, зачастую мощности котла (а это прямая зависимость) не хватает для «загрузки» бойлера, в этом случае приходится увеличивать объём водонагревателя. Необходимо понимать исполнение бойлера — настенное или напольное, вертикальное или горизонтальное. Наличие дополнительного нагревательного элемента. Тип теплообменника. В любом случае для более правильного расчёта и подбора бойлера, а также во избежание ошибок при выборе, лучше обратиться в специализированную инжиниринговую компанию.

Косвенный бойлер с одним, двумя, тремя теплообменниками.


В зависимости от технологической задачи в бойлере косвенного нагрева могут быть установлены несколько теплообменников плюс электрический нагревательный элемент. Для чего это нужно? Во первых при неизменном объёме бойлера увеличивается площадь теплообмена и соответственно мощность и производительность. Во вторых при такой конфигурации можно подключить дополнительный источник энергии, например солнечный коллектор или котёл на другом виде энергоносителя. В третьих, иногда через дополнительный теплообменник решается вопрос реализации системы тёплых полов небольшой площади.

В нашем магазине представлен широкий ассортимент водонагревательных бойлеров, продукции для конура ГВС, нагрева горячей воды. У нас вы можете купить бойлеры косвенного нагрева воды от котла отопления следующих производителей: Аристон (Ariston), Дражице (Drazice), Горенье (Gorenje), Протерм (Protherm), Рефлекс (Reflex), OSO, Nibe, Лапеса (Lapesa), Бош (Bosch), Austria Email, ACV.

В отличие от многоквартирных жилых домов обеспечение частного коттеджа горячим водоснабжением всегда было заботой самого домовладельца. Сейчас для этой цели приобретаются и устанавливаются водонагреватели различных типов, в том числе и электрические. Последние очень популярны, так как относительно недороги, надежны и просты в подключении. Но если вы задумали принять электроэнергию как дополнительный или основной энергоноситель для обогрева своего жилища, то почему бы сразу не приобрести двухконтурный электрический котел? Это поможет вам с ходу решить вопрос с подогревом воды на хозяйственные нужды.

Устройс

bulding.ru

Электрические накопительные водонагреватели. Схема подключения.

У современного человека для комфортного проживания в городской квартире, загородном доме или на даче (даже в летнее время) есть постоянная потребность в горячей воде: для принятия душа и других гигиенических процедур, мытья посуды и т.д.

Содержание этой статьи

В тех случаях, когда нет иного способа обеспечить объект горячим водоснабжением, помогают электрические накопительные водонагреватели, отличающиеся относительно невысоким энергопотреблением, адаптируемостью к существующим инженерным сетям, а также возможностью подачи на несколько точек водоразбора.

Как устроен электрический бойлер?

Независимо от того, какой фирмы водонагреватель, все они устроены по общему для них принципу.

В каждом из них присутствуют одни и те же конструктивные элементы, отличающиеся иногда материалом, из которого они изготовлены, формой и, конечно, размерами, определяющими объем емкости.

Итак, электроводонагреватели состоят из:

  • внешнего металлического корпуса;
  • внутреннего бака, для изготовления которого производителями используются такие материалы, как нержавеющая сталь, в некоторых моделях с дополнительным титановым слоем или покрытием из эмали, стеклофарфор;
  • теплоизоляционного слоя, расположенного между двумя емкостями бойлера и обеспечивающего поддержание нагретой воды на определенном температурном уровне. В качестве теплоизолятора в основном используется материал с одним из самых низких коэффициентов теплопроводности – пенополиуретан;
  • магниевого анода;
  • предохранительного клапана для бойлера, функции которого сводятся к регулировке давления внутри нагревателя и недопущения произвольных утечек из него;
  • нагревательного элемента, в роли которого выступает ТЭН, благодаря ему происходит нагрев воды в емкости. В бытовых приборах мощность ТЭНа обычно составляет от 0,5 до 3 кВт, что позволяет не создавать дополнительную нагрузку на сеть;
  • патрубков для подачи холодной воды в бойлер и отвода горячей в систему водоснабжения;
  • термостата, регулирующего автоматическую работу аппарата;
  • термометра;
  • индикатора, выводящего информацию о температуре воды на специальное табло;
  • контрольной индикаторной лампочки.

Кроме того, в зависимости от типа и размера бойлера, а также способа его монтажа в комплектацию входят специальные крепежные элементы, не только облегчающие процесс установки, но и гарантирующие его надежность.

Несмотря на то что вес аппарата не столь значителен, вода, постоянно находящаяся в нем, в несколько раз его увеличивает.

Внутреннее устройство электрического водонагревателя

Главным элементом любого бойлера является ТЭН, нагревательный элемент, который может в разных моделях отличаться не только конструктивно и формой, но и принципом работы. Существуют два вида данных элементов:

  • в нагревателях с так называемым «мокрым» ТЭНом он погружен в жидкость;
  • водонагреватели с сухим ТЭНом отличаются от предыдущих тем, что они защищены от непосредственного контакта с жидкостью специальной колбой.

ТЭН (термоэлектрический нагреватель) может быть самой разной формы и, соответственно, размера, но обязательно имеет специальную изоляцию из термостойкого диэлектрического материала.

На рынке представлены аппараты как с «мокрым», так и «сухим» ТЭНом, при этом вторые заключены в специальную колбу, что гарантирует более длительный срок эксплуатации, так как он защищен от образования накипи.

Но даже в том случае, если такой ТЭН выйдет из строя, заменить его гораздо проще, так как необходимости сливать воду и полностью разбирать электробойлер нет. Достаточно лишь просто с внешней стороны корпуса добраться до старого ТЭНа и заменить его новым элементом.

А вот для чего нужен магниевый анод для водонагревателя, так это для того, чтобы препятствовать интенсивному образованию накипи на стенках бака и нагревательном элементе, препятствуя, таким образом, развитию коррозийных процессов.

Принцип его действия основан на том, что находящиеся в воде соли металлов в этом случае будут оседать на нем, а не на стенках, так как реакция с магнием происходит более активно, чем, например, с железом.

Со временем, конечно, требуется очистка или даже замена катода, на котором происходит формирование солей, но главную задачу этот элемент выполняет – продлевает срок службы нагревателя.

Принцип работы бойлера

Функционирование электрического водонагревателя довольно простое: поступающая по входящему патрубку холодная вода нагревается до запрограммированной температуры, которая редко превышает 70-75 °C, после чего она поступает на водоразборные точки, подключенные к аппарату.

На место вытекшей воды через патрубок, расположенный в нижней части бойлера, вода поступает в водонагревательный бак и нагревается до запрограммированной температуры.

За включение бойлера отвечает термостат или реле, которые включают нагрев ТЭНа после того, как температура воды снизится на 3-5 °C.

Технически принцип действия бойлера немного сложнее и определяется типом аппарата. В более распространенных моделях вертикального типа нагретая вода поднимается в верхнюю часть накопительной емкости, а на ее место через патрубок, расположенный внизу, поступает холодная.

Таким образом, перемешивание не происходит, что позволяет максимально комфортно использовать аппарат.

В бойлерах горизонтального типа из-за конструктивных особенностей данный принцип работы невозможен, поэтому регулировка температуры воды производится непосредственно смесителем.

Если в течение суток не использовать воду из бойлера, то она остынет всего на 5-8 °C за счет того, что теплоизоляционный слой создает некое подобие термоса. Благодаря этому фактору эксплуатация данных нагревателей является вполне экономичной.

Также следует отметить, что предохранительный клапан для водонагревателя, работающий, как и термостат, в автоматическом режиме, регулирует давление. В том случае, когда разница давления воды при подаче и в баке достигает максимальных значений, происходит его открывание, и давление выравнивается.

Велика роль этого небольшого элемента и тогда, когда необходимо решить, как слить воду с бойлера, например, если прекращена по какой-либо причине подача холодной воды или требуется произвести ремонтные работы.

Как правильно выполнить монтаж водонагревателя?

1. Перед тем как принять решение о покупке электрического водонагревателя накопительного типа, следует определиться с местом его установки, к которому предъявляются определенные требования ввиду того, что общий вес аппарата с водой довольно большой.

Следует учитывать, что модели объемом до 200 л, а иногда и до 300 л, крепятся на стену, которая должна быть способна выдержать соответствующую нагрузку.

Поэтому предпочтение следует отдавать несущим конструкциям, исключение составляют небольшие бойлеры емкостью до 30-50 л.

2. Обязательно нужно позаботиться и о надежной розетке для подключения, хотя более надежным и правильным является прямое подключение непосредственно в электросеть квартиры или дома, а отключение/выключение выполнять при помощи специального автомата, установленного в непосредственной близости от аппарата или прямо в электрощите.

Это обеспечит более плотное прилегание контактов, которые в обычной розетке могут перегреваться, особенно если мощность нагревателя составляет больше 2 кВт. Также перед тем, как подключить бойлер, его следует заземлить.

3. Выполняется установка водонагревателя на анкерные болты, которые чаще всего придется подбирать самостоятельно, учитывая крепежную систему аппарата. После того как болты надежно зафиксированы, на них навесным способом устанавливается бойлер при помощи специальных кронштейнов.

Если в целях экономии места бойлер монтируется в верхней части стены, то следует обеспечить расстояние минимум в 15 см до потолка, которое необходимо с точки зрения безопасности, но больше для удобства монтажа, а в дальнейшем для обслуживания. Например, если предстоит чистка бойлера от накипи или его ремонт.

4. После того как будет произведена установка, выполняется подключение бойлера к водопроводу, при этом обязательно используются сантехнические герметики, пакля или фум-лента для герметизации соединения. Дополнительно монтируется предохранительный клапан непосредственно на входе в бойлер.

Схема подключение водонагревателя к водопроводу:

5. В целях обеспечения более длительного эксплуатационного ресурса в том случае, если качество воды вызывает нарекания, рекомендуется установка фильтра на подаче (когда такой не установлен на входе в квартиру).

В некоторых случаях достаточно хотя бы фильтра, обеспечивающего очистку от мелких механических частиц.

Хотя больший эффект гарантируют изделия, снижающие содержание некоторых химических элементов или понижающие жесткость воды.

6. Далее, производится разводка системы горячего водоснабжения к точкам, которые будут подсоединены к подаче воды из бойлера, и выполняется подключение водонагревателя к электросети.

7. Выполнив монтаж, можно приступить к первому запуску, для чего сначала открывается подача холодной воды, но предварительно обязательно нужно выпустить скопившийся в баке воздух с помощью крана, расположенного на подаче горячей воды из бойлера.

8. Далее, все просто: наполненный бак с водой подключается к электросети и через определенное время объем воды, соответствующий емкости бойлера, будет готов к использованию.

Установка водонагревателя своими руками, видео:

Газовый накопительный водонагреватель для системы ГВС

Автономные, независимые от центрального горячего водоснабжения, водонагреватели стали неизменным атрибутом не только частных домов, у которых в силу географического расположения и удаленности от инфраструктуры отсутствует доступ к благам цивилизации, но нередки они и в городских квартирах – используются или во время плановых отключений, или по каким-либо иным причинам.

Выбор производится на основании доступа к источнику энергии и ее стоимости, а также цены самого оборудования.

В основном газовые бойлеры для нагрева воды используются тогда, когда они являются единственным источником горячего водоснабжения. По сравнению с электрическими бойлерами их отличает больший КПД, но и более высокая цена.

Наиболее распространенными являются колонки проточного типа, обладающие небольшими размерами и сравнительно невысокой стоимостью. Но для того чтобы обеспечить хотя бы две точки, мощность такого аппарата должна быть не менее 18-24 кВт.

Газовые бойлеры накопительного типа устанавливаются в основном в больших коттеджных домах, так как для их размещения требуется достаточно много места, но они способны обеспечить потребности всего дома и, главное, жильцов, проживающих в нем, горячей водой в необходимом объеме.

Главным параметром, на который следует обратить внимание, выбирая газовый водонагреватель накопительного типа, – это объем бака.

Для нужд среднестатистической семьи, состоящей из 3-4 человек, вполне достаточным будет объем бака до 100 л, но при мощности аппарата 5-7 кВт для частных домов минимальный объем уже составляет от 150-200 л.

Основными достоинствами газовых колонок для нагрева воды можно считать:

  • возможность подключения ко всем точкам горячего водоснабжения в доме;

  • независимость от напора и давления в подаче воды;

  • меньшую уязвимость перед образованием накипи.

Некоторые модели накопительного типа дополнительно обладают способностью работать в качестве проточных, что особенно ценно, когда происходит кратковременное повышение потребности в горячей воде.

Поэтому в таких случаях главный недостаток таких приборов – длительный нагрев воды в баке – становится менее существенным.

Что лучше: бойлер или газовая колонка?

Современные газовые и электрические водонагреватели отличаются удобством эксплуатации, автоматизированной системой регулировки и отключения при возникновении нештатных ситуаций.

Но, делая выбор, обязательно следует учитывать все их преимущества и недостатки, так как от этого зависит ваш комфорт.

Обязательно нужно учитывать и экономическую составляющую, и не только стоимость оборудования и монтажа, а прежде всего цену одного литра горячей воды, получаемой в будущем.

В этом отношении, конечно, газовые колонки выигрывают, но только при необходимости постоянного использования и больших объемах воды.

Если бойлер устанавливается в качестве резервного источника горячего водоснабжения, то вопросы легкости монтажа и стоимости прибора являются ключевыми. В ином случае, бойлер просто не успеет себя окупить.

Стоит отметить, что некоторые модели газовых колонок накопительного типа могут работать не только на природном, но и на сжиженном газе, что значительно расширяет географию их применения.

Так же как и электрические, бойлеры представлены довольно широким модельным рядом разных производителей и выпускаются в двух вариантах, в зависимости от способа монтажа: настенные и напольные.

Первые имеют ограничения до 100-120 л емкости бака, вторые – от 120 до 1000 л.

Тем жителям загородных поселков, у которых отсутствует доступ к газовым магистралям, стоять перед дилеммой выбора не приходится, так как кроме электрического бойлера у них есть возможность установки только котла, работающего на твердом или жидком топливе.

Но, так как их эксплуатация является довольно проблематичной, выбор в пользу электрического накопительного бойлера решается положительно.

Для дачных жителей также редко стает вопрос выбора, особенно если дом используется только сезонно. Самый оптимальный выбор – недорогой электрический бойлер емкостью до 50-100 л, в зависимости от конкретных потребностей семьи.

Обязательно, выбирая прибор для производства горячей воды, следует обратить внимание и на такой фактор, как необходимость получения разрешительных документов на подключение газовой колонки.

Поэтому, сопоставив все данные, можно получить такой вердикт: для частного дома или квартиры, в которой отсутствует централизованное горячее водоснабжение, более оптимальным вариантом будет выбор газовой колонки накопительного типа.

Во всех остальных случаях более рациональным решением является установка электрического бойлера.

Как почистить бойлер в домашних условиях, видео:

Бойлер какой фирмы лучше купить?

Современный рынок предлагает большой выбор электрических бойлеров от различных мировых и отечественных производителей, среди которых особой популярностью пользуется продукция, выпускаемая под брендами Ariston, AEG, Electrolux, Thermex, Haier, Huyndai и другие.

Но, перед тем как выбрать конкретную модель с известным или не очень названием, следует рассчитать потребности семьи в горячей воде, а также определить место для монтажа.

Как правило, при расчетах используется правило, что на одного члена семьи должно приходиться 30-40 л горячей воды в сутки, хотя все зависит от индивидуальных привычек.

Например, для принятия ванны потребуется значительно больший объем воды, чем для душа.

Бойлер косвенного нагрева: выбор и подключение. — здесь больше полезной информации.

Обязательно нужно обращать внимание и на мощность водонагревателя. Несмотря на то что более мощные модели потребляют больше энергии за единицу времени, нагрев воды они производят быстрее, а, значит, работают меньше.

Вас заинтересует эта статья — Газгольдер для частного дома. Автономная газификация дачи.

Для некоторых потенциальных покупателей водонагревательной техники полезным может оказаться совет приобрести модель большего объема, чем требуется по расчетам.

В этом случае удается добиться определенной экономии электричества за счет того, что, один раз выставив терморегулятор на определенную температуру, бойлеру легче будет ее поддерживать, так как забор воды не будет полным. А это значит, что для нагрева и поддержания нужной температуры потребуется меньшее количество энергии.

Кроме того, аппарат меньше изнашивается, и накопление осадка на стенках бака и ТЭНе происходит медленнее, соответственно, вопрос очистки бойлера от накипи будет стоять значительно реже.

Обязательно следует поинтересоваться и видом нагревательного элемента, и материалом, из которого изготовлен бак для воды. Всегда следует отдавать предпочтение материалам, меньше подверженным коррозии, так как это влияет на срок службы.

Поэтому бойлер с баком с титановым напылением и «сухим» ТЭНом, цена которого немного выше, чем у конкурента, скорее всего, окажется более выгодной покупкой, так как прослужит минимум в два раза дольше, соответственно, его реальная стоимость будет ниже.

dimdom.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
