Муфельная печь - это... Что такое Муфельная печь?

Вид муфеля электрической муфельной печи ПМ-8.

Муфельная печь — нагревательное устройство, предназначенное для нагрева разнообразных материалов до определенной температуры. Главной особенностью этой печи является наличие т. н. муфеля, защищающего обрабатываемый материал и являющегося главным рабочим пространством муфельной печи (муфель предохраняет материал или изделие от контакта с топливом и продуктами его сгорания, в том числе газами).Муфельные печи со сменными муфелями и стационарной нагревательной камерой работают по следующему принципу. В постоянно разогретую печь загружается муфель с садкой. После нагрева до заданной температуры и выдержки муфель извлекается из печи для охлаждения и на его место устанавливается другой.

Типы муфельных печей

Муфельные печи подразделяются по типу нагрева:

По защитному режиму обработки:

По конструкции:

  • Вертикальной загрузки (горшковые)
  • Колпаковые (с отделением от пода)
  • Горизонтальной загрузки (простые)
  • Трубчатые (поверка термопар)

Электрические муфельные печи

Материалы для муфельных печей

Материалы предназначенные для производства муфельных печей:

  • Конструкционные стали: мягкие стали общего назначения для конструкции теплоизолирующих кожухов, опор, дверц и др.
  • Огнеупорные материалы: высокоглиноземистые огнеупорные муфели, электроизоляция, дверцы и др. Вспененные огнеупорные засыпки для теплоизоляции печей
    • Материалы для электрических печных нагревателей:
  • Сплавы типа: нихром, фехраль в виде проволоки, ленты и стержней
  • Вольфрам: проволока, лента и стержни
  • Молибден: проволока, лента и стержни
  • Тантал: проволока, лента и стержни
  • Платина и платиновые сплавы: проволока, лента, стержни
  • Хромит лантана: стержни, трубки и профили
  • Хромит иттрия: стержни, трубки и профили
  • Хромит скандия: стержни, трубки и профили

Области использования

Основные области использования муфельных печей:

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 13 мая 2011.

dic.academic.ru

Муфельная печь своими руками, ее технология. Видеоматериал

Муфельная печь преимущественно используется для плавки цветных металлов и обжига изделий из керамики. Суть работы ее такова, обрабатываемое изделие находится в закрытой от источника горения и продуктов горения камере, жар и тепло проходит в нее через стену или перегородку.

В домашних условиях вполне по силам сделать такую печь с доступом в нее воздуха, лишь в промышленном изготовлении можно найти печь где термообработка изделий будет проходить в камере без воздуха, то есть вакуумной или в газовой разогретой среде.

Промышленные печи используют такой вид топлива как газ. В кустарных условиях не рекомендовано делать такую печь на газу. В данной статье будем рассматривать муфельную печь в основе которой используется электрическая энергия.

Необходимые материалы

Непосредственно для изготовления печи понадобятся материалы:

  • шамотный кирпич
  • спираль на полтора кВт
  • жаропрочная глина или мертель

После ее изготовления она помещается в кожух. Его можно сварить из 2 или 3 мм листов стали. Размеры его берутся исходя из размеров печи. Также в виде кожуха можно использовать старую газовую или электрическую духовку, предварительно удалив с нее все пластиковые детали и элементы. Место между печью и кожухом заполняется изолирующим материалом, таким как минеральная вата.

Для работ по обжигу керамики лучше подходят печи с вертикальной загрузкой. В печах где преимущественно работы будут вестись с плавкой, закалкой или прочей обработкой металлов следует контролировать процесс нагрева изделия путем применения термодатчика, загрузка в такие камеры заготовок производятся горизонтально.

Рассмотрим пошагово пример выполнения муфельной печи

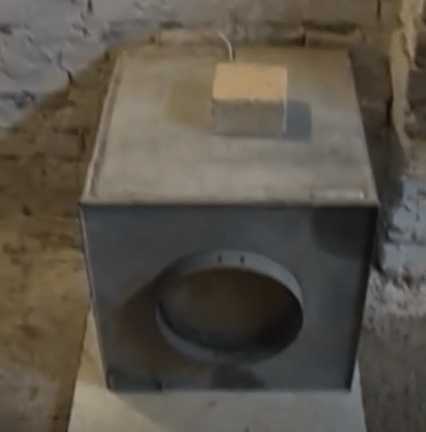

В данном случае для кожуха используется старый железный прямоугольный бак. Его следует немного доработать и он будет полностью пригоден для своей роли. Обрезав болгаркой край от бака, на котором круглое отверстие, шириной 5-10 см. По краям сверлим отверстия для крепежа дверцы к корпусу на завесах.

Работу следует начать с планирования: Собрать из кирпича печь на сухо, сделать на нем изнутри разметку, в тех местах, где нужно будет уложить спираль. В кирпиче по произведенной ранее разметке, с помощью дрели, используя победитовое сверло, следует сделать углубления. На иллюстрации ниже дрель поставлена под углом к пазу, именно так оптимально можно достичь требуемого результата.

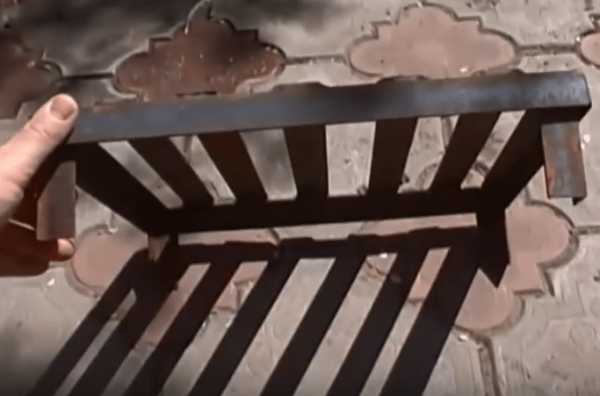

Подготовленный кирпич складываем в печь, из уголка следует выполнить внешний каркас для нее. В пазы вкладываем спираль. Обмазываем всю конструкцию раствором мертеля на воде. Замазать следует все щели.

Далее следует сделать электронный блок, который будет управлять нагревом спирали. При чем нагреваться печь будет не просто, а это будет ступенчатый нагрев. Для этого используется ступенчатый терморегулятор. Под муфельную печь следует изготовить подставку во избежание потерь внизу. Рамка из уголка вырезается и сваривается по углам, по бокам на нее привариваются ножки, также из уголков. Сверху навариваются ряд из пластин.

Используем специальную стекловолоконную термоусадку. Она служит для защиты термопары, характеристики которой следующие: хромель-алюмель (ТХА) диаметр 0,5 мм, длинна 1м. Также используем керамическую трубочку с двумя отверстиями под термопару. Потребуется еще толстая термоусадка, для питания спирали. На термопару одеваем теплостойкий кембрик из стекловолокна, ее концевик вставляем в керамическую трубочку. Вверху печки, обычным сверлом делается отверстие и туда надо вставить термопару и замазать мертельным раствором. Дать просохнуть.

Для подключения потребуется специальный термостойкий провод для электрических печей. Обмазанная печь прячется в кожух, ее теплоизоляция будет обеспечиваться базальтовой ватой. Вверху корпуса кожуха нужно сделать отверстие для вывода проводов питания и термопары для управления ею. Перед окончательной упаковкой в вату следует сделать тестовое подключение печи.

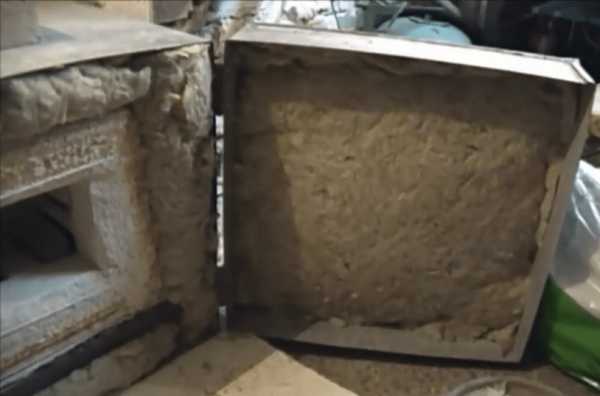

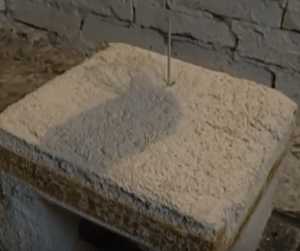

Само устройство устанавливается на лист асбеста. Укладку ваты следует проводить в медицинских перчатках. Блок управления для печи. Далее приступаем к изготовлению блока управления печью.

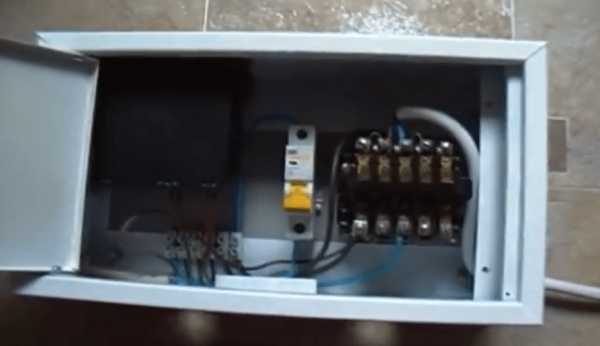

Набор комплектующих состоит из:

  • корпуса (взят от маленькой электрощитовой)
  • контактер электромагнитный (в данном случае еще «советский»)
  • клемники (один керамический для соединения спирали нихромовой из муфельной печи к проводам питания, и побольше из огнестойкой пластмассы для основной коммутации)
  • автомат на 16А; болты, гайки, гравера; провод с толстым сечением и вилку
  • терморегулятор Профиль-М-1К многоступенчатый одноканальный

Терморегулятор может нагревать по сложному графику, можно задавать время и температуру нагрева в этот интервал.

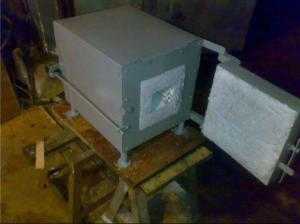

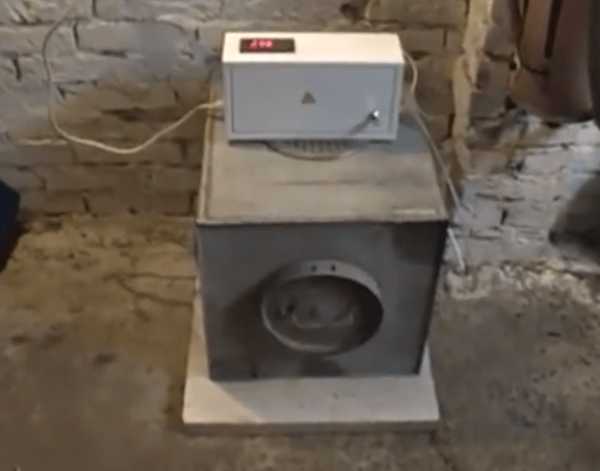

Так выглядит готовое устройство:

Видео мастер класс “Муфельная печь своими руками”

ecoteplo.pro

Муфельная печь своими руками: как сделать правильно?

Муфельная печь

Как это ни удивительно, но есть в наше прагматичное время люди, которым интересно заниматься обжигом любительской керамики, ювелирными самоделками или проводить физические опыты. Для этого энтузиастам необходима высокотемпературная газовая или электрическая муфельная печь. Но готовая печь в магазине стоит совсем недёшево. Поэтому может быть изготовлена муфельная печь своими руками. Тем домашним мастерам, которые сами привыкли делать ремонт и монтировать оборудование, выполнение этой работы своими руками не окажется слишком сложным.

Принцип работы муфельной печи

В домашних условиях может быть изготовлена муфельная печь своими руками, работающая на электричестве или на газу. Но монтаж газового оборудования своими руками прямо запрещен действующим в России законодательством, поэтому оптимальный вариант – сделать электрическую муфельную печь.

Загрузка этих печей бывает:

  • вертикальная, она же горшковая;
  • колпаковая;
  • горизонтальная, самая простая.

Наша самодельная муфельная печь будет иметь горизонтальную загрузку. Хотя очень неплохая идея — сделать печь муфельную своими руками с вертикальной загрузкой, примерно по такому принципу, как на фото внизу.

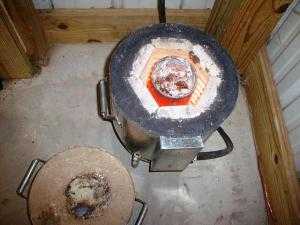

Гексагональная рабочая камера с канавками под спираль

Огнеупор

Сначала необходимо определиться с материалом огнеупора, который сможет выдерживать воздействие тепла. Самым оптимальным по цене представляется шамотный огнеупорный кирпич. Можно также использовать асбестовые плиты и асбестовое волокно. Но идут очень настойчивые публикации о вреде асбеста. Поэтому вторым слоем изоляции от тепла мы поставим перлит или базальтовое волокно.

Корпус

Следующий вопрос – это корпус, который будет иметь муфельная печь. Если вы недавно делали ремонт в квартире и меняли бытовую технику, то муфельная печь своими руками может быть изготовлена из старого холодильника или газовой плиты. Если дома нет «запасов» старой бытовой техники, можно очень дешево купить нерабочий агрегат, ремонт которого невозможен (или ремонт стоит столько, что проще купить новую вещь).

Но можно обойтись и без старых вещей, а просто сварить или склепать корпус из листовой стали. Конструкция будет достаточно тяжёлая, поэтому корпус от бытового холодильника надо укрепить, особенно его донышко. Например, обварить стальным уголком или стальной трубой прямоугольного сечения. Корпус изнутри облицовывается слоем базальтовой ваты, плотностью не менее 200 кг/куб.м. Эта вата используется в качестве верхнего слоя в утеплении плоских кровель, то есть материал достаточно жёсткий. Даже называется минеральная вата жёсткая или базальтовая плита. Толщина слоя минеральной ваты-  10 или 20 миллиметров. Базальтовую вату можно приклеить изнутри к металлическому корпусу на специальный клей, используемый при фасадных работах, а можно и просто на силикон. В данном случае можно и на простой силикон, поскольку у нас задача — просто зафиксировать утеплитель на металле, а потом этот утеплитель будет дополнительно прижат шамотным кирпичом.

Кладка огнеупора

На строительном рынке покупаем шамотный кирпич. Этот кирпич предназначен для кладки топок печей и каминов. Данный кирпич способен выдерживать длительное воздействие тепла при температуре 1000 градусов и многократные циклы остывания и нагрева, обладает высокой теплоёмкостью и тепловой инерцией. В качестве связующего лучше всего купить специальную огнеупорную сухую смесь для кладки шамота.

Подгонка и разметка

  • Раскладываем на ровном полу боковые и заднюю стенки будущей камеры таким образом, чтобы задняя стенка оказалась между боковыми, как бы получилась «развёртка».
  • Толщину будущих швов имитируем проволокой диаметром 3-5 мм.
  • Подгоняем кирпичи друг к другу. При необходимости кирпичи подрезаем на камнерезном станке или болгаркой
  • Затем размечаем на стенках трассу будущей нагревательной спирали.

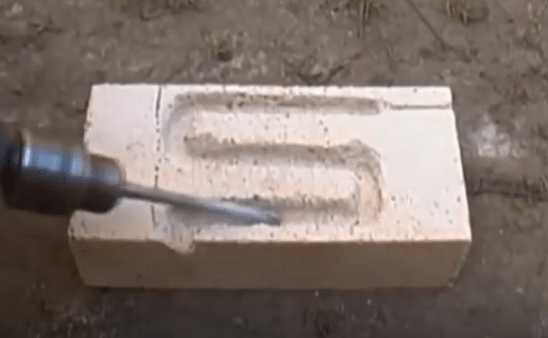

  • На кирпичах прорезаем канавки под спираль.

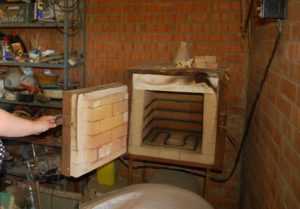

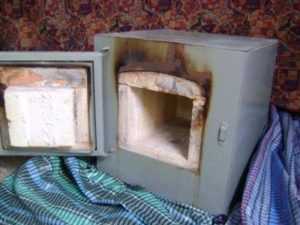

Вид рабочей камеры изнутри. Верх выполнен в виде свода.

Камера

Кладка кирпичей должна быть очень плотная. Толщина швов — не более 5 миллиметров.

  • Кладочная смесь разводится водой в соответствии с инструкцией завода-производителя.
  • Каждый кирпич перед кладкой погружаем в ёмкость с водой на 15-30 секунд, для того чтобы вода заполнила поры кирпича.
  • Выкладываем донышко будущей печки.
  • Затем выкладываем стенки.
  • Вертикальные швы кладки не должны совпадать между собой.
  • Верх выкладываем в виде свода с замковым камнем.

Дверца

На дверке тоже надо закрепить шамотный кирпич.

  • Для этого внизу дверки привариваем или закрепляем на клёпки тонкий уголок или квадратную трубу. Уголок будет принимать на себя вес кладки, то есть будет работать не только раствор.
  • В кладочный раствор добавляем цемент, до 20%.
  • На металлическую поверхность дверки прикрепляем оцинкованную сетку с ячейкой 20×20 миллиметров.
  • Дверку снимаем, кладём горизонтально и на ней укладываем шамотный кирпич.

Уплотнение

Для повышения эффективности работы печи, нужно исключить потери тепла через неплотности дверцы. Герметичность можно увеличить термостойким силиконом.

  • Для этого тщательно обезжириваем кромки кирпича в местах примыкания.
  • Наносим разделительное средство на торцы стенок камеры в местах примыкания. Это может быть даже солидол.
  • Наносим «колбаску» из термостойкого силикона на дверку.
  • Закрываем дверь.
  • Силикон приклеится на дверку, а на торцы стенок камеры не приклеится из-за разделительного средства. Фактически получится уплотнительная силиконовая лента на дверке.
  • Разделительное средство с торцов камеры отмываем, например, спиртом.
  • Силикон не сможет долгое время выдерживать воздействие тепла, поэтому периодически нужно будет делать ремонт для восстановления герметичности дверцы. Заключается ремонт в том, что прокладку из силикона изготавливают повторно так же, как описано выше.

Для исключения потерь тепла очень важно плотно и надёжно запирать дверку рабочей камеры. В полукустарных условиях возможно изготовление винтового или клинового запирающего устройства.

Запирающее устройство

Винтовое запирающее устройство

Нагревательная спираль

Прокладываем нагревательную спираль

Для выработки тепла, нам понадобится нагревательный элемент. Его можно сделать из спиралей нихромовой или фехралевой проволоки. Диаметр проволоки — 1 миллиметр, диаметр спирали — 6 миллиметров. Можно приобрести уже готовые спирали, а можно и сделать их самостоятельно. Два электрических контура спиралей позволят ступенчато регулировать тепловую мощность печи. Спирали в канавках закрепляем скобками из этой же проволоки, которые заделываем в шов.

Электрическую часть коммутируем таким образом, чтобы получились три ступени мощности:

  • Первая ступень мощности: два контура спиралей включаются последовательно.
  • Вторая ступень мощности: нижняя спираль подключается отдельно. Нижняя ступень предпочтительнее, для того чтобы происходил более равномерный прогрев по высоте камеры.
  • Третья ступень мощности: оба контура включаются параллельно.

Важно! Не включайте спирали до полного высыхания кладочного раствора, иначе спирали сгорят и потребуется ремонт печи еще до начала ее эксплуатации. Подключение прибора должно быть через автомат. Обязательно заземление!

Сушка печи

Сушить печку надо в сухом тёплом месте с вентиляцией.

  • Продолжительность процесса сушки может быть до нескольких недель.
  • Не нужно стремиться быстрее высушить печку путем воздействия тепла, если сушить интенсивно и принудительно, то может потрескаться шамотная глина и потребуется ремонт с повторным выполнением кладки.
  • Перед работой включите самую слабую ступень, и если нет пара, значит, печь просохла.

Итак, мы с вами обсудили как сделать муфельную печь, работающую на электричестве, в кустарных условиях. Не забывайте, что обязательно соблюдение правил техники безопасности выполняя монтаж и ремонт данного высокотемпературного отопительного устройства.

sdelaikamin.ru

Муфельная печь для дома, особенности строительства

Про муфельные печи слышал, наверняка, каждый, но редко кто возьмется объяснить не только строение, но и назначение данного устройства. Между тем, муфельная печь – это конструкция узкой специализации, которая предназначена для выплавки металлов, обжига глиняных или керамических изделий, стерилизации инструментов или выращивания некоторых кристаллов. Помимо производственных печей иногда встречается муфельная печь для дома, ведь широко известны изделия домашних мастеров.

Компактные печи фабричного производства, которые предназначены для домашнего использования, отличаются достаточно высокой стоимостью, поэтому все чаще речь заводится о самостоятельном строительстве устройства. Для полного понимания каждого этапа изготовления печи сначала следует ознакомиться с общими теоретическими вопросами, связанными с ее особенностями, строением, классификацией.

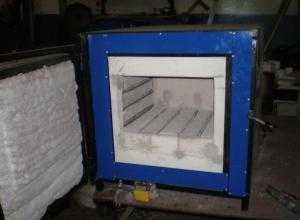

Готовый заводской вариант

Классификация

Первым признаком для разделения на подгруппы является внешний вид. По ориентировке печи разделяют на вертикальные и горизонтальные. Обработка материала может производиться в нормальном воздушном пространстве, в безвоздушном пространстве, в капсуле, заполненной инертным газом. Второй и третий способ обработки своими руками сделать будет невозможно, что нужно учесть перед началом работ.

Источником тепла дрова выступать не могут, так как в муфеле температура может достигать свыше 1000°С градусов, а древесина не обладает такой удельной теплотой сгорания. Поэтому используется только два варианта изготовления нагревателя:

  1. Первый вариант представляет газовая муфельная печь, которую можно встретить только на производстве. Известно, что любые манипуляции с газовым оборудованием сразу же пресекаются несколькими контролирующими органами, а уж об изготовлении каких-либо устройств кустарным способом и речи быть не может.
  2. Электрическая муфельная печь позволяет применить некое творчество при условии соблюдения всех необходимых условий безопасности.

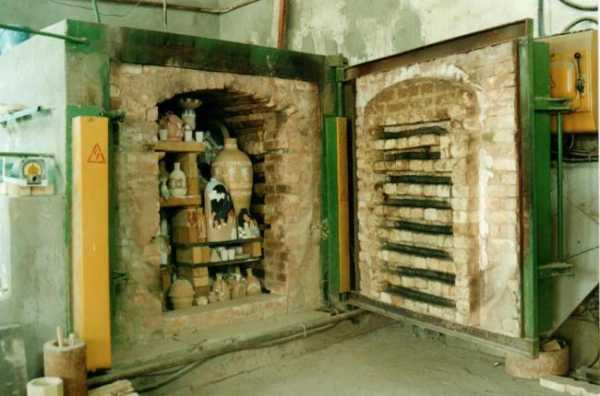

Большая печь на производстве

Подготовка к работе

Любая работа должна начинаться с определенного подготовительного этапа. Даже если утвержден план действий, необходимо приготовить инструменты и материалы, иначе в работе могут возникать длительные перерывы, которые негативно скажутся на работоспособности мастера и качестве построенной конструкции.

Перед тем, как начнется непосредственное строительство, придется сразу приготовить болгарку для резки листового металла и обработки шамотного кирпича. Круги для болгарки должны быть соответствующими. Перечень пополнит электросварка с расходными материалами и прочий слесарный инструмент повседневного использования.

К материалу можно отнести нихромовую или фехралевую проволоку, базальтовую вату, кирпич шамотный и листовое железо толщиной не менее 2 мм. В зависимости от способа изготовления конструкции некоторые инструменты или материалы могут не пригодиться, а дополнительные будут приобретены в процессе.

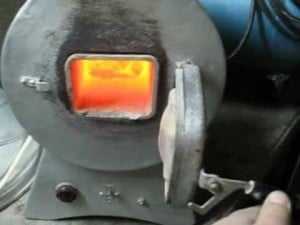

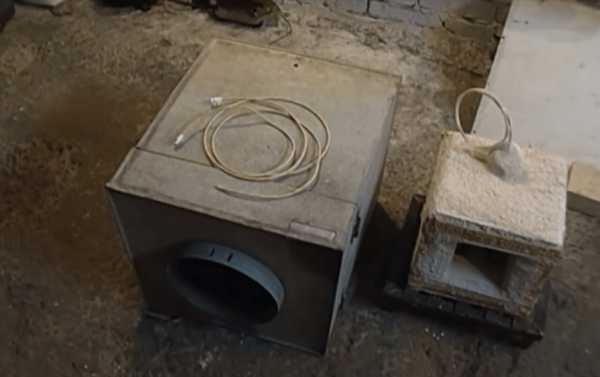

Кустарно изготовленная печь

Некоторые готовые элементы для изготовления печи

При планировании работ придется проявить не только терпение и умение пользоваться инструментами, но и смекалку. Ведь нас окружает такое количество ненужных вещей, способных стать готовыми узловыми элементами некоторых конструкций. На данный момент мы воспользуемся готовым опытом и наблюдениями некоторых умельцев, позволяющими упростить процесс самостоятельного изготовления печи.

В качестве корпуса будущей печи можно использовать металлическую духовку. Наверняка вы знаете, где достать старую газовую плиту или электропечь. Если поверхность металла не повреждена коррозией, то находка может служить корпусом, так как она конструктивно приспособлена для выдерживания высоких температур. Останется только демонтировать лишние детали и избавиться от пластиковых элементов.

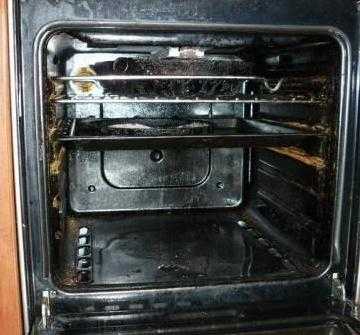

Старая духовка

Нагревательный элемент придется изготовить самостоятельно, так как во многих электроприборах он залит изоляционным веществом, и демонтировать его без повреждений вряд ли получится. Но в самостоятельном изготовлении есть один существенный плюс – возможность выполнить элемент нужной геометрии с заданными параметрами.

Фехраль использовать наиболее предпочтительно, так как он выдерживает более высокую температуру и контакт с воздухом ему не причиняет особого вреда, чего нельзя сказать про нихром.

Проволока должна иметь диаметр 2 мм. Диаметр витка и длину проволоки несложно вычислить, исходя из габаритов нагревательного элемента по элементарной физической формуле. Сразу нужно отметить, что полученная печь потребляет большую мощность. Ее значение достигает 4 кВт, значит, от щитка придется тянуть отдельную линию с автоматом-выключателем, рассчитанным на 25 А.

Готовая проволока

В качестве теплоизоляции нужно использовать материалы, которые не только обладают низкой теплопроводностью, но и выдерживают высокие температуры. Чтобы не заставлять читателя ворошить физические таблицы, сразу отметим, что в качестве подходящего материала выступает базальтовая вата, жаростойкий клей, который приобретается в магазине, и шамотный кирпич или шамотная глина. Если не обеспечить должной степени изоляции, то большая доля тепла будет уходить бесцельно, что приведет к лишним расходам энергии.

Самостоятельное изготовление

Если нет возможности отыскать старую духовку, то придется воспользоваться листовым металлом и электросваркой. По требуемым размерам с помощью болгарки вырезаются из листа металла стенки нашего будущего изделия. Чтобы упростить процесс, печь делают цилиндрической формы. Тогда полоска металла сворачивается в цилиндр и сваривается одним швом.

Металлический круг будет служить одним торцом, а с другой стороны несколько позже установится дверца. Конструкцию необходимо усилить, а для этого придется наварить несколько уголков на места соединения стенок цилиндра и круга.

Сгибаем лист металла в цилиндр

Изнутри стенки получившегося цилиндра обшиваются базальтовой ватой. Этот материал выбран неслучайно. Предельная температура при контакте с открытым огнем составляет 1114°С градусов, материал обладает плохой теплопроводностью, что в данных условиях нам просто необходимо, а также является безопасным для здоровья человека даже при критических температурах.

Грани шамотного кирпича обрабатываются болгаркой таким образом, чтобы в сечении он представлял собой трапецию. Из таких элементов можно составить своеобразное огнеупорное кольцо.

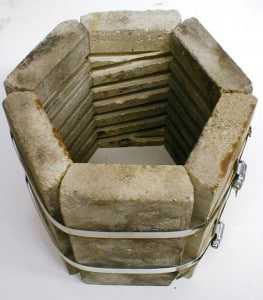

Создание огнеупорного кольца

Так как грани получатся под разными углами, а разбирать конструкцию придется, то рекомендуется на каждом кирпиче поставить порядковый номер. Уложив кирпичи на ровную поверхность так, чтобы внутренние грани «смотрели» вверх, сделайте неглубокие прорези под небольшим углом, в эти прорези будет вставлена спираль. Канавки должны изолировать витки спирали друг от друга и обеспечить распределение нагревательного элемента по всей активной зоне. Теперь снова потребуется собрать кирпичи в кольцо и стянуть их проволокой или хомутом.

Подготовленную спираль укладывают в канавку, а концы ее выводят наружу, где будут монтироваться соединительные клеммы. Кольцо со спиралью представляет нагревательный элемент печи.

Укладка спирали

Цилиндр с базальтовой ватой устанавливается торцом на горизонтальную плоскость. На дно его помещается шамотный кирпич, чтобы защитить круглую стенку от воздействия высокой температуры. Внутрь вставляется нагревательный элемент, и все пустоты заполняются жаростойким клеем. На высыхание устройства потребуется несколько дней. За это время можно придумать и изготовить дверцу для печи. Чем плотнее она будет закрывать топку, тем дольше будет служить самодельная спираль. Построенная своими руками муфельная печь способна плавить драгоценные металлы, обжигать глину, плавить некоторые металлы.

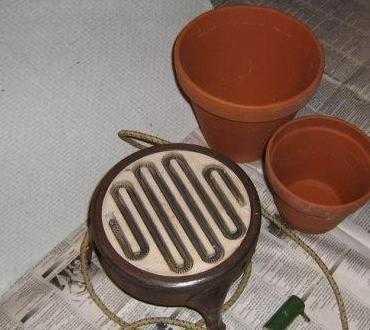

Для того, чтобы производить обжиг глиняных изделий небольшого размера в домашних условиях можно изготовить более простой вариант печи. Он состоит из электроплитки с открытым нагревательным элементом и керамическим горшком подходящего размера. Класть деталь непосредственно на спирали нельзя, поэтому под нее подкладывают шамотный кирпич и сверху накрывают горшком.

Материалы для создания печи

Недостатки самодельной конструкции

Каждое устройство не лишено определенных недостатков, а самодельное устройство их еще и преумножает. В условиях поставленной цели можно пожертвовать одними требованиями ради выполнения других. Однако перечень негативных последствий обязан знать каждый.

  • Самодельная конструкция лишена всяческих гарантий, в том числе, гарантий безопасности.
  • Испарение металла со спирали нагревателя может привести к тому, что он в виде примесей будет содержаться в составе обрабатываемого драгоценного металла.
  • Самодельная теплоизоляция не обеспечит полную концентрацию тепла в топке, поэтому корпус самодельной печи очень горячий и требует осторожного с ним обращения. Кстати, в этом заключается недостаток и некоторых фабричных моделей.
  • Отсутствие должной системы контроля и регулировки температуры может стать причиной того, что печь не сможет служить для выполнения определенной задачи, связанной с термической обработкой.

Готовые печи фабричного производства разработаны для выполнения достаточно узкого спектра задач, но это является, скорее, показателем профессионализма, нежели недостатком. Основные параметры и сфера применения конкретного устройства указаны в его паспорте.

Лидерами по производству компактных и стационарных муфельных печей являются такие компании, как TSMP Ltd (Англия), СНОЛ-ТЕРМ (Россия), CZYLOK (Польша), Daihan (Южная Корея). Представленный перечень отображает топовый список компаний по оценке поставщиков высокотемпературного оборудования на российский рынок.

ochg.ru

Муфельная печь: принципы работы, конструкция.

Многие строители утверждают, что муфельную печь возможно сделать даже на дровах. Что же, если получится найти дрова со способностью теплоотвода 14 000 ккал/кг, тогда еще можно. А нет – обкладывать маленький муфель здоровенной поленницей не имеет смысла, большая часть тепла уйдет в пустоту, а именно на увеличение энтропии во Вселенной.

В принципе, нужную для необходимой растопки концентрацию выделяемого тепла может получить помещение при использовании каменного или древесного угля, но только в горне с системой наддува. В таком случае, отсутствует какой-либо смысл городить целую печь, хватит только по мере нуждаемости помещать муфель внутрь горна,

Муфельная печь

Покупать или делать самому?

Делать печь своими руками с муфелем рекомендуется объемом до 5-7 л. В том случае, если занять должной обработкой такой печи, то работа вам достанется явно не из легких. По этой причине, необходимо в начале посмотреть, какие из готовых муфельных печей точно пригодятся для домашнего использования и во что обойдется их покупка.

Муфель:

Керамика для муфеля требуется не простая, а с достаточной теплопроводностью. Ее дают только присадки из редких металлов. Поэтому делать муфель своими силами лучше даже не пытаться.

Как сделать муфельную печь своими силами:

В наше время живут прагматичное умельцы, которым нравится заниматься обжигом керамики, самоделками или проводить различные физические опыты.

  • Огнеупор. В начале определяемся с материалом огнеупора. Самым лучшим по стоимости будет шамотный кирпич. Можно использовать асбестовые плиты и волокно. Вторым слоем теплоизоляции поставим перлит либо базальтовое волокно.
  • Корпус. Удобно использовать старый холодильник или плиту. Если не получилось ничего найти, можно сварить или склепать из стали. Конструкция достаточно тяжёлая, корпус от холодильника следует укрепить, особенно дно. Например, провести его обварку стальным уголком прямоугольного сечения. Корпус облицовывается базальтовой ватой. Эта вата может использоваться в качестве верхнего слоя при утеплении кровель, материал жёсткий. Он даже называется минеральная жёсткая вата.

На стройрынке приобретаем шамотный кирпич. Он нужен для кладки печей и каминов. В качестве связующего материала лучше приобрести специальную огнеупорную смесь для кладки.

Подгонка и последующая разметка:

Раскладываем на полу боковые стены будущей камеры так, чтобы задняя стека находилась между боковыми. Толщину швов имитируем с помощью проволоки 3-5 мм в диаметре. Подгоняем друг к другу кирпич. Каждый кирпич погружаем в ёмкость с теплой водой на 30 секунд, чтобы вода заполнила его поры. Выкладываем дно печки. После этого выкладываем стенки.

Уплотнение:

Плотность закрывания дверей можно увеличить силиконом. После прогорания силикона его следует заменить. Важно плотно запирать дверь рабочей камеры. В кустарных и полукустарных условиях возможно создание винтового запирающего устройства.

Прокладываем нагревательную спираль в нашей будущей печи:

Нагревательный элемент делаем нихромовым или из фехралевой проволоки. Ее диаметр — 1 миллиметр, спирали — 6 миллиметров. Можно взять готовые спирали, а можно и намотать самостоятельно.

Недостатки самодельных муфелей:

глина, пусть даже шамотная, проводит тепло недостаточно хорошо для равномерного прогрева всего муфеля. Также, получения максимального обжига заготовки нужна температура не менее, а намного выше рабочей.

Где тогда взять муфель?

Лучший вариант – химическая и керамическая посуда, ее можно приобрести в магазинах с лабораторным оборудованием. Форма и размер – на выбор, все обычно снабжается крышками.

В заключение:

В настоящее время муфельные печи, особенно малогабаритные почти не распространены и найти их можно разве что в среде мастеров-ИП. И зря, ведь эти печи могут дать очень многое.

7pechey.ru

Муфельная печь своими руками – особенности изготовления устройства для обжига

Муфельную печь, в первую очередь, используют для термической обработки разнообразных вещей. В ней производят плавку, закалку и обжиг металлических, стеклянных, восковых и даже керамических материалов. Благодаря многофункциональности такого агрегата обеспечивается достаточно широкий температурный диапазон до 1000º C.

В случае необходимости иметь такой агрегат в своём арсенале его вполне можно смастерить самостоятельно, так как в магазинах цены на муфельные печные устройства достаточно высокие. Самостоятельная сборка такого агрегата достаточно быстрая, особенно если подготовить нужные материалы и инструменты.

Муфельная печь – основные разновидности

По типу элементов, используемых, для нагрева муфельных печей их классифицируют по следующим типам:

  • работающие на электричестве;
  • использующие для нагрева газ.

Сразу же хочется отметить, что муфельную печь, работающую на газу, соорудить своими руками не получится. В первую очередь, потому что такие домашние эксперименты наказуемы по закону. Зато электрический аналог печи доступен для самодельного производства каждому желающему. При этом по своей конструкции такие устройства делятся по следующим типам:

  • горизонтальная муфельная печь как на фото;
  • вертикальное или горшковое устройство для обжига;
  • колпаковая печь, пример которой приведён на фото;
  • трубчатая система.

Хочется отметить, что для сооружения своими руками подойдёт конструкция муфельной печи, в которой термическая обработка материалов происходит в воздушной среде. В свою очередь, устройства, работающие в вакууме, изготавливают только в заводских условиях.

Особенности работы муфельной печи

Прежде чем сооружать такое устройство необходимо разобраться с принципом его работы. Для начала, нужно определиться, на каком топливе будет функционировать муфельная печь: угле, электричестве, газе или дровах. При этом своими руками проще всего сделать электрическое устройство, состоящее из камеры для нагрева и качественной теплоизоляции.

Тепло в такой печи аккумулируется благодаря огнеупорному кирпичу, а термообработка материалов происходит в основной камере – муфеле. Для изготовления печи в домашних условиях в качестве муфеля подойдёт любая готовая огнеупорная форма или сделанная своими руками из шамотного кирпича или жаростойкой глины.

Очень важно понимать, что температура, при которой камера муфельной печи начнёт плавиться, должна быть выше, чем у обрабатываемых в агрегате материалов. При этом своими руками можно соорудить малогабаритную печь для плавки и обжига разных материалов в небольшом количестве.

Конструктивные составляющие муфельной печи

Для корпуса такого устройства подойдёт старая газовая плита, точнее сказать, её духовой шкаф или его электрический аналог. Чтобы старая духовка была пригодна для дальнейшего использования, с неё снимают все части изготовленные из пластика. Если готовой конструкции для корпуса дома не нашлось, то его сваривают из металлических листов 3 мм толщины.

Не меньшую важность имеет и теплоизоляционная часть муфельной печи, от качества которой зависит КПД и теплопотери такого устройства. В качестве внутреннего термоизоляционного слоя используют красный жаростойкий кирпич, который выдерживает высокие температуры до нескольких тысяч градусов.

Для дополнительной теплоизоляции сокращающей теплопотери по внешнему слою, прокладывают перлит или базальтовую вату. Асбестовые материалы применять не рекомендовано, так как в процессе их нагрева выделяются канцерогенные вещества.

В качестве нагревательных элементов внутри такого устройства используют спирали, для изготовления которых берут нихромовую или фехралевую проволоку толщиной в 1 мм. При этом нихромовый материал, а, точнее, проволока из никеля и хрома, достаточно пластичная и не подвержена коррозии.

Особенности и разновидности муфелей

Для изготовления муфеля могут использоваться разные материалы, при этом чаще всего применяют керамику или керамическое волокно.

  • Керамика значительно снижает температурный перепад между камерой для обжига и электрическими теплонагревательными элементами, а также обладает высокими характеристиками теплопроводности. Однако нагрев керамического материала происходит очень медленно.
  • Керамическое волокно, наоборот, нагревается практически моментально и поэтому можно использовать нагревательную спираль с меньшей мощностью. Однако такой материал, очень хрупкий и при максимальном нагреве, выделяет вредные вещества.

Материал и инструмент для сборки

Для того чтобы собрать печь для обжига керамики своими руками потребуется наличие следующих материалов и оборудования:

  • электроболгарка;
  • шамотный красный кирпич;
  • электросварка;
  • готовый корпус из металла или листовая сталь;
  • металлические уголки;
  • теплоизоляционные не горючие материалы;
  • готовая нагревательная спираль или проволока из нихрома.

Для начала нужно определиться с корпусом устройства, от габаритов которого будет зависеть размер основной камеры печи. Это актуально для старой духовки или ведра. Если же корпус сваривается из листового металла, то его размеры подгоняются после сооружения муфеля.

Также рабочая камера для обжига изготавливается из шамотной глины или керамической трубы со средним диаметром. Поэтому сам процесс сборки муфельной печки своими руками имеет определённые нюансы.

  1. Муфель из шамотного кирпича как на фото соединяется в круг. Для этого кирпич обрезают с помощью болгарки до образования необходимых скосов. После этого в каждом кирпиче прорезается канавка для размещения спирали. При этом на всех кирпичах, её прорезают по горизонтали, а на одном с уклоном, который обеспечивает смещение спирали уровнем ниже.
  2. Если корпус изготовляется из духовки, которая обкладывается огнеупорным кирпичом, кладка выполняется раствором на основе глины, шамотного порошка и песка. При этом швы кладки не должны превышать 5 мм. После того как кладка просохнет, в ней проделываются канавки для укладки спирали. Хочется отметить, что ширина канавки должна соответствовать толщине спирали, а расстояние между соседними элементами 20 мм.

Изготовление нагревательной спирали и сборка

Нихромовая проволока толщиной в 1 мм наматывается на стержень из стали с гладкой основой. При этом диаметр спирали не должен превышать 6 мм. Также важно следить, чтобы не происходило соприкосновения соседних витков во время намотки. Готовую спираль укладывают в канавки, прорезанные в шамотном кирпиче.

Хочется отметить для того, чтобы не происходило выпадания спирали во время нагрева, производят её замазку тонким слоем жаростойкой глины или прикрепляют в нескольких местах проволокой. Если в качестве муфеля используют керамическую трубу, то спираль наматывают по наружной стороне.

Чтобы завершить сборку муфельной печи для обжига своими руками, остаётся проделать ряд несложных работ, которые под силу каждому.

  1. Кирпичная или керамическая рабочая камера помещается в корпус из стали на дне, которого уложен теплоизоляционный материал.
  2. По наружи днище печи укрепляется при помощи стальных уголков. Это обусловлено тем, что вес кирпича достаточно большой. Между стенками муфеля и основного корпуса должен оставаться промежуток до 40 мм, в который укладывается утеплительный материал.
  3. Крышка печи изготавливается из 2-х слоёв стали и теплоизоляционного материала внутри.

Для удобства желательно закрепить ручку для открывания основной камеры муфельной печи.

Как правильно сушить готовую муфельную печь

Сушить готовую муфельную печь своими руками нужно постепенно в хорошо вентилируемом месте.

  • Время высыхания конструкции от 5 дней до нескольких недель.
  • В случае интенсивной принудительной сушки глина, используемая при изготовлении печи, растрескается, и такое устройство будет нельзя использовать.
  • Для проверки качества сушки муфельная печь включается на минимум и если отсутствует испарение влаги, то устройство полностью высохло.

Важно помнить, что обязательно соблюдать все правила техники безопасности при изготовлении и использовании такого высокотемпературного устройства.

Мини-муфельная печь

Для миниатюрных работ в качестве готовой муфельной печи как на фото используют резистор небольшой мощности до 150 Вт. Диаметр сопротивления мощностью 150 Вт составляет приблизительно 3,8 см. Размер приблизительный, так как диметр электрофарфоровой трубки каждым заводом определяется индивидуально.

Величина сопротивления проволочного резистора в 150 Вт при напряжении 220 вольт составляет 350 Ом. При этом слабыми местами использования сопротивления в качестве муфеля считаются контактные хомуты из латуни, которые требуют дополнительного теплоотвода, для которого используют медные полосы 2 мм толщины.

После крепления теплоотвода, который служит в качестве ножек, к клеммам проволочного резистора подсоединяют провода, подающие, питание, а теплоотводы изолируют несколькими слоями, негорючего, изолирующего материала, который в дальнейшем пропитывают жаростойким лаком.

На последнем этапе на муфель надевают обечайку из тончайшей листовой стали. По краям обечайка загибается внутрь под прямым углом, чтобы не повредить изоляцию на ножках. При этом полная отбортовка внутрь не нужна, так в обечайке качественно будет удерживаться изоляционный материал. На этом мини-муфельная печка готова.

Муфельные печи своими руками

pechi.guru

Как строится муфельная печь своими руками: чертежи, фото

Существует огромное количество видов муфельных печей. Отличаются они в основном формой (горизонтальные, вертикальные, колпаковые и трубчатые) и особенностями нагревателя (работа от газа, угля или электричества). Если вы хотите соорудить агрегат вручную, то оптимальным решением для вас станет изготовление горизонтальной электрической муфельной печи.

Это легко объясняется путем исключения. Вам необходимо отказаться от газового типа нагревателя – такая сборка является опасной, и даже запрещена законом. Вы можете выбрать печь на угле, однако для корректной ее работы обязательно необходим наддув. Электропечь же не только безопаснее в эксплуатации, но и дает возможность следить за температурой нагрева и регулировать ее.

Выбирая форму, лучше остановиться на горизонтальной, так как она менее сложная в сборке и удобна в эксплуатации. Бытует мнение, что можно собрать печь на дровах, однако теплотворная способность дерева не столь высока, как это требуется для создания необходимой температуры в жилом помещении. Муфельная печь своими руками – это реально.

Основные элементы конструкции

Планируя изготовить муфельную печь собственноручно, в первую очередь определитесь с размером агрегата. В зависимости от того, какую температуру для плавки вы планируете поддерживать внутри, вам нужно определиться с количеством следующих материалов:

  • нихромовая проволока. Эта деталь является неотъемлемой частью конструкции и отвечает за нагрев;
  • листовой металл, из которого будет изготовлена камера. Если у вас имеется корпус от старой духовки или холодильника, используйте его;
  • оцинкованная сетка;
  • кирпич;
  • самодельная или уже готовая дверь для камеры;
  • любой кровельный утеплитель не менее 1 см толщиной;
  • огнестойкий клей;
  • металлический уголок.

Порядок действий

В первую очередь вы должны подготовить корпус. Очень хорошо, если у вас уже есть готовая конструкция от духовки или другой печи. Благодаря этой детали вы не только сэкономите денежные средства на покупку металла для изготовления камеры, но и потратите меньше времени на работу. Если же вы решили пойти более сложным путем, вам необходимо вырезать из листа из жаростойкой стали прямоугольные части, которые послужат стенами.

Чтобы не просчитать в самый нужный момент, заранее подготовьте разметку. Для этого, выложив стенки, обложите их кирпичом, при необходимости обрезав некоторые бруски. Также при пробной выкладке учитывайте толщину швов между кирпичами (до 5 мм каждый). Лучше всего пронумеровать каждый блок, чтобы при укладке не запутаться. После этого вы должны изготовить спираль из нихромовой проволоки и нанести на кирпичи разметку в тех местах, где эта спираль будет проходить. При помощи болгарки нужно вырезать канавки для системы нагрева.

Читайте также: Русская мини-печь своими руками

Изготовление спирали – довольно простая работа. Для того чтобы сделать ее ровной, понадобится стержень шириной 5 мм: проволока наматывается на него, а затем снимается. Чтобы не прогадать с размещением этой важной детали при сборке, предварительно приложите спираль к кирпичам и сделайте отметки, которые помогут вам быстро и правильно прикрепить ее, когда кладка уже будет готова.

Из корпуса спираль может выходить на задней или одной из боковых стенок. Провода должны быть присоединены к выключателю, который следует расположить на внешней поверхности печи. При условии, если будут сделаны два контура, в процессе работы конструкции вы сможете регулировать мощность агрегата.

Важно помнить, что обязательными элементами являются заземление и УЗО, а для того чтобы спираль выдержала первое подключение аппарата, необходимо дождаться полного высыхания кладки.

Чтобы придать кирпичу термостойкость, необходимо развести термостойкую смесь с водой по инструкции, указанной на упаковке. В полученную смесь укладывается кирпич на 20 секунд, после чего помещается в конструкцию.

Укладка должна быть произведена в таком порядке:

  • дно;
  • стены;
  • потолок.

Контролируем работу агрегата

В самодельной печи обязательно нужно следить за температурой, а лучшим помощником в этом считается термопара. Эта несложная система представляет собой совокупность токопроводящих деталей. Контролировать температуру помогут две проволоки, выходящие из печи наружу. Изнутри их можно просто сплести либо сварить – в любом случае их концы со временем обгорят, и вам необходимо будет их отрезать. Температура же замеряется на других концах, при помощи специального тестера.

Читайте также: Как и чем оштукатурить печь, чтобы она не трескалась?

Важно также придать термостойкости двери – проще всего это сделать слоем термостойкого кирпича. Он прикрепляется к дверце специальными металлическими уголками. Сам кирпич выкладывается на цемент на внутреннюю сторону двери. Для удобства в открытии можно установить механизм, который обеспечит надежность во время работы печи. Дополнительное уплотнение обеспечивается по периметру внутренней стороны двери, в тех местах, где происходит соприкосновение с корпусом, и использовать для такого уплотнения лучше термостойкую резинку, или силикон.

Использовать полученный аппарат впору для закалки, работы с металлом, стеклом, эмалями, изготовления керамики и др. Собрать конструкцию – дело несложное, главное, следить за ее состоянием и вовремя менять детали, которые имеют скоропортящиеся свойства. Теперь вы знаете, что муфельная печь своими руками – это не выдумки, а вполне посильная задача.

gidpopechi.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
