Разница между концентрическим и эксцентрическим переходом
Металлические переходы используют в трубопроводах гражданского и промышленного назначения для соединения двух труб разных диаметров. Их применяют для равномерного распределения нагрузки на сеть путем изменения сечения. При транспортировке рабочей среды через соединительную арматуру скорость движения повышается, если размер участка увеличивается, и снижается в обратном случае.

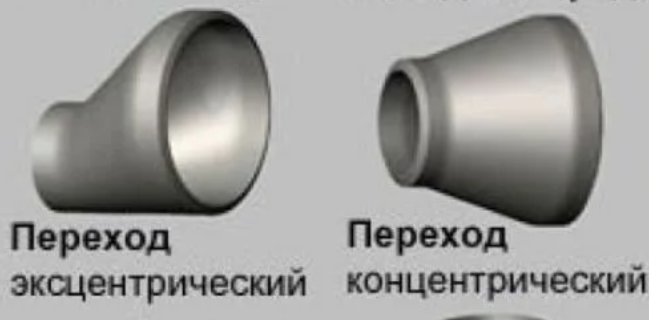

По характеру действия их делят на концентрические и эксцентрические, которые различаются конструкцией и методом действия. На практике часто несколько деталей крепят между собой для увеличения длины соединения.

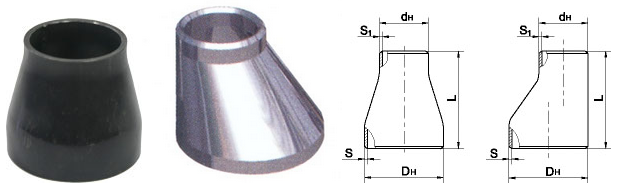

Особенности концентрических переходов

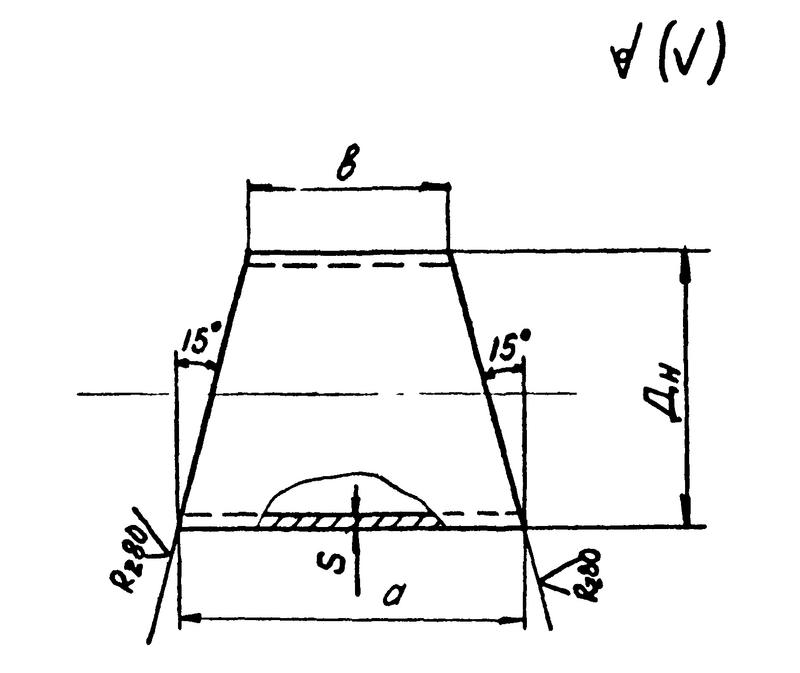

Изделие представляет собой металлический отрезок в форме усеченного конуса со сквозными отверстиями по краям. Ось симметрии располагается по центру диаметра, создавая визуально равнобедренную трапецию. Их используют в вертикальных и подвесных технологических линиях, при смешивании нескольких продуктов.
Применяют в следующих отраслях промышленности:
- нефте- и газодобывающей;
- химической;
- энергоснабжающей;
- легкой индустрии;
- городском хозяйстве.
Особенности эксцентрических переходов
Тип арматуры представляет собой отрезок трубы в виде прямоугольной трапеции, основание которой смещено. Центры расположены на разных осях и не пересекаются. Изделия применяют в горизонтальных трубопроводах всех типов с учетом особенностей используемого материала.
Они предотвращают застой рабочей среды в системе. Отличаются удобством очистки при ремонте или технических работах за счет удобной конструкции. В процессе эксплуатации они испытывают высокие нагрузки, поэтому их часто изготавливают бесшовными из высокопрочных марок стали.
Применяют в нефтяной и химической промышленности для транспортировки жидких и газообразных веществ, в коммунальном хозяйстве и на производственных предприятиях.
Производство
Продукцию изготавливают из высоколегированой, легированной или нержавеющей стали марок 20, 09Г2С, 15Х5М, 12Х18Н10Т, как и части трубопровода. Материал выбирают с учетом агрессивности рабочей среды, максимального давления в сети и температурных значений. Технические характеристики, размеры и масса регламентированы государственными и отраслевыми стандартами независимо от вида переходов.

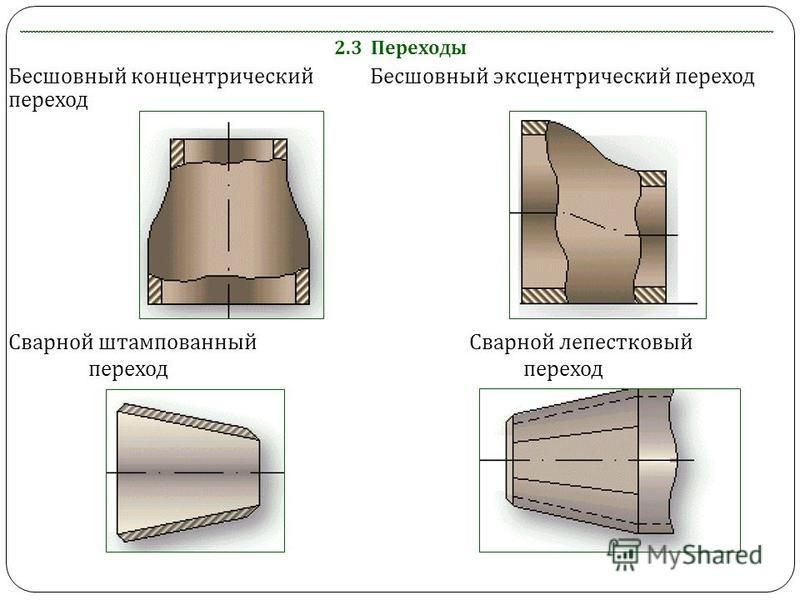

Арматуру производят следующими способами.
- Штампосварным путем формирования детали из отрезка трубы с помощью пресса в соответствии с ОСТ 34-10.753-97. Такой метод предполагает получение бесшовных изделий, выдерживающих высокие нагрузки и давление сети до 16 МПа.
- Точеным, который подходит для нестандартных форм и небольших размеров.
- Сварным — наиболее дешевый метод, применяемый в системах с минимальными эксплуатационными характеристиками, что связано с низкой прочностью.
- Методом отжима — для уменьшения диаметра заготовки.
Крепят или соединяют между собой с помощью сварки в соответствии с техническими условиями и проектной документацией встык по торцам. Дополнительно обрабатывают защитными и антикоррозийными покрытиями. Часто проводят оцинковку: она продлевает срок службы и снижает вероятность поломок на линии.
При выпуске изделия обязательно проходят сертификацию, ряд испытаний на соответствие заявленным характеристикам.
Разница в эксплуатации
Концентрические используют исключительно в вертикальных трубопроводах и расположенных на подвесных опорах. Эксцентрические — только в горизонтальных. Это связано с особенностями конструкции: расположением центров осей относительно друг друга. Поэтому соединяемые трубы расположены параллельно.
Отличие перехода концентрического от эксцентрического
13 апреля 2020
Содержание
- Конструкция концентрического перехода
- Производство эксцентрических переходов
- Отличия
Переход – трубопроводная деталь, которая соединяет трубы разного размера.
Арматура равномерно меняет нагрузку на коммуникацию, увеличивает или уменьшает скорость движения рабочих сред.

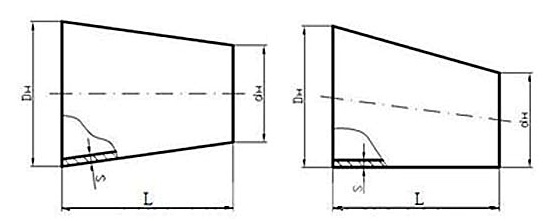

Элемент представляет собой отрезок трубы, проходные отверстия которого имеют различный диаметр. По форме различают концентрические и эксцентрические переходы. Их условные обозначения содержат буквы «К» и «Э» соответственно.
Конструкция концентрического перехода

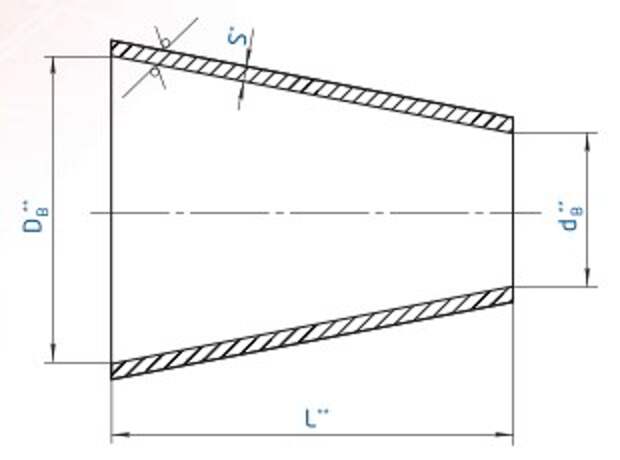

Фитинг – стальной усеченный конус. Ось симметрии совпадает с центром диаметра, и в разрезе деталь напоминает равнобедренную трапецию.
Изделия используют в вертикальных трубопроводах с подвесными опорами. Области применения:
- газо-, нефтедобывающая;
- энергетика;
- легкая, химическая отрасли промышленности;
- коммунальные трубопроводы.
Производство эксцентрических переходов

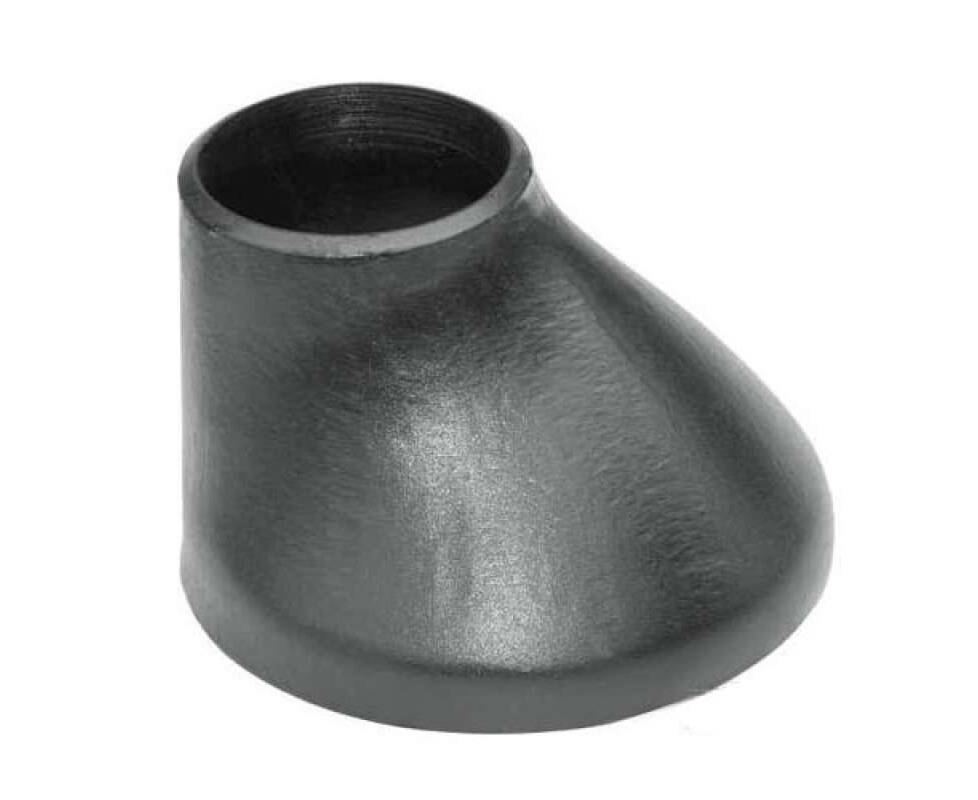

Деталь представляет собой искривленный у одного основания конус без вершины, в разрезе напоминающий прямоугольную трапецию. Центры проходных отверстий расположены на разных осях.
Такая форма снижает гидравлическое сопротивление, препятствует скоплению транспортируемого продукта в неровностях стенок. Конструкция эффективно работает в горизонтальных системах.
Изделия используют для транспортировки жидких и газообразных сред:
- в жилищно-коммунальных коммуникациях;
- нефтеперерабатывающей, химической промышленности;
- энергетике.
Оборудование производят двумя методами.
- Центробежное электрошлаковое литье (ЦЭШЛ). В изготовлении задействована центробежная установка, в которую заливают расплавленный металл. За счет центробежных сил материал уплотняется, из него выходит воздух, и структура становится однородной. Полученную заготовку обрабатывают термически и механически.
- Штамповка. Заготовкой для оборудования служат бесшовные патрубки. Раскаленные элементы помещают в гидравлический пресс, где им придается нужная форма. После этого следует термическая и механическая обработка.
Отличия
Таким образом, разница между переходами в следующем.

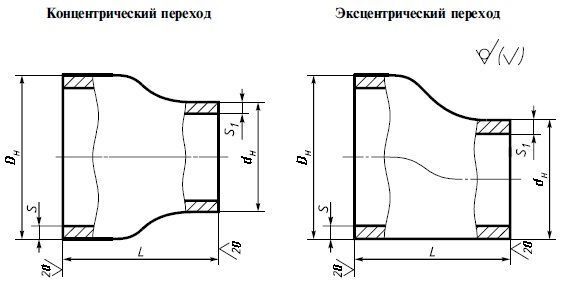

Концентрический фитинг напоминают усеченный конус, увеличивает или сужает диаметр труб и применяется в вертикальных системах.
У эксцентрических деталей один из краев большего проходного отверстия увеличен. Элемент применяют в горизонтальных сетях, где повышен риск засорения. Конструкция арматуры снижает вероятность засоров.
Одновременно с этим, фитинги производят по одинаковой технологии. Их параметры регламентируют нормативы – Государственный стандарт 17378-2001 и Отраслевые стандарты 34.10.700-97, 34.10.700-97, 36-22-77.
Обратно к статьям
Концентрический переходникили эксцентриковый: когда и какой использовать?
от Steel Forgings
Переходники для труб — это один из многих типов фитингов, которые можно использовать для регулирования потока в системе трубопроводов.
Что такое трубный переходник?
Во-первых, давайте не будем усложнять: переходник — это трубный фитинг, который соединяет большую трубу с меньшей трубой. Таким образом, он уменьшает размер трубы в системе трубопроводов с одного размера на другой. Переходники для труб часто могут использоваться для соединения труб разных размеров. Существует множество причин, по которым это может быть сделано, и существует множество материалов, которые могут протекать через трубу, поэтому существуют различные типы переходников для труб.
Как и в случае с другими фитингами для труб, найти правильный переходник для труб может быть очень сложно.
Подгонка может быть сложной, и материалы будут иметь значение. Но как только вы найдете правильный переходник, установка должна быть довольно простой и быстрой.
Когда следует использовать переходник для труб?
Переходники можно использовать просто для адаптации труб других размеров, но есть и более сложные применения. Их может потребоваться использовать, когда необходимо ограничить или расширить поток в системе трубопроводов, например, если этого требует гидравлическая природа системы трубопроводов. Если вы используете трубный переходник, вам необходимо учитывать последствия для системы трубопроводов в целом, потому что будут изменения как расхода, так и давления.
Как только вы поймете, что вам нужно использовать трубный переходник, вам необходимо сделать выбор между концентрическим и эксцентрическим переходниками. Большинству людей потребуется использовать переходник с концентрической трубой, но есть несколько важных причин, по которым предпочтительнее использовать переходник с эксцентрической трубой.
Концентрический и эксцентриковый переходник: в чем разница?
Хотя это может показаться сложным, на самом деле это довольно просто. Концентрические переходы уменьшают трубу по центру. Итак, если вы посмотрите на редуктор в лоб, вы увидите, что меньшая секция сформирована прямо в центре большей стороны. Эксцентриковые переходники сводят трубу в сторону. Итак, если вы посмотрите на редуктор в лоб, вы увидите, что меньшая секция находится напротив одной стороны большей стороны.
Это может показаться очень простым изменением, но оно имеет значение.
Конусообразный концентрический переходник означает, что трубы имеют совпадающие осевые линии, а эксцентриковый переходник имеет несовпадающие осевые линии. Оба они имеют последствия в отношении потока. Большинство редукторов будут концентрическими. Эксцентриковые переходники используются, когда трубы должны поддерживать один и тот же верхний или нижний уровень. Эксцентриковые переходники часто используются, чтобы избежать захвата воздуха внутри системы, поэтому они часто используются, когда воздух и жидкости могут течь вместе.
Большинству людей понадобится конусообразный концентрический трубчатый переходник, потому что им не нужно, чтобы одна сторона переходника оставалась плоской. Но во многих случаях можно использовать любой из них, если нижняя часть эксцентрикового переходника размещена правильно. Основная проблема с эксцентриковыми редукторами заключается в том, что они могут собирать жидкости или газы в одной области, если они не выровнены должным образом. При вертикальном использовании практически нет разницы между концентрическим или эксцентричным трубным переходником.
Как насчет концентрических и эксцентриковых расширителей?
Следует отметить, что хотя они и называются редукторами, редукторы по самой своей природе также являются экспандерами. Они просто используются в обратном направлении как расширители. Таким образом, эспандеры также могут быть как концентрическими, так и эксцентрическими, и последствия использования того или другого для расширения, а не уменьшения, одинаковы.
В любом случае они используются, когда труба одного размера должна быть заменена на трубу другого размера.
Как устанавливаются переходники?
Способ установки переходника зависит от материала, из которого изготовлены переходник и трубы. Если редуктор и трубы выполнены из металла, их можно сварить встык. Если переходники изготовлены из ПВХ, они, скорее всего, будут подогнаны и приклеены. Существуют переходники, которые также могут иметь вставную или обжимную установку. Это зависит от того, как был изготовлен редуктор, из материала и целей редуктора.
Для установки переходника переходник устанавливается на обе трубы и подключается соответствующим образом. Но следует соблюдать осторожность при использовании эксцентриковых переходников, чтобы убедиться, что нижняя часть эксцентрикового переходника правильно выровнена. При горизонтальной перекачке жидкостей эксцентриковые переходники должны располагаться плоской стороной вверх, поскольку в противном случае могут скапливаться газы.
Но при горизонтальной подаче паров эксцентриковые переходники должны располагаться плоской стороной вниз, чтобы избежать сбора жидкости.
Чем больше сужается труба, тем больше опасений может быть связано с потоком. Если труба только немного сужается, то осложнений быть не должно.
Как найти подходящий переходник для труб?
Допустим, вы уже знаете, что вам нужен концентрический или эксцентрический переходник. Это не единственное, что вам нужно знать. Поскольку вы соединяете трубы, вам также необходимо знать материал. Могут быть металлические переходники, переходники из ПВХ, переходники из PEX и т. д., каждый со своим методом соединения. Если вы соединяете две металлические трубы, вам может понадобиться сварной переходник. В противном случае вам может понадобиться тот, который можно установить и приклеить.
Также необходимо знать размеры. Подгонка труб может быть сложной, потому что они не соответствуют универсальному размеру трубы. Вместо этого они используют наружный размер для охватываемой трубы и внутренний размер для охватывающей трубы.
Когда дело доходит до концентрических и эксцентричных переходных фитингов, начальный выбор фитинга должен быть очевиден. При этом найти фитинги для труб всегда сложно, а использование неправильного фитинга может привести к катастрофическим последствиям. Если вам нужно больше узнать о фитингах для труб, пришло время проконсультироваться со специалистами. Свяжитесь с Steel Forgings сегодня, чтобы узнать больше о трубах и фитингах, а также о том, как найти правильные концентрические или эксцентрические переходы с быстрым оборотом.
Концентрический переходник, эксцентриковый переходник или переходная муфта
Сценарии установки, количество деталей и предпочтения монтажника определяют, какой фитинг с пазами лучше всего подходит для соединения противопожарных труб разного размера
Системы труб с канавками упрощают и ускоряют монтаж труб в системах пожаротушения и других устройствах.
Канавки позволяют быстро и надежно установить муфты, создающие водонепроницаемое уплотнение без отбортовки или сварки. Конечно, монтажникам часто необходимо соединить трубу большего диаметра с трубой меньшего диаметра, и для этого есть несколько вариантов: переходные муфты , концентрические переходники и эксцентриковые переходники . Но какой фитинг с канавкой лучше подходит для конкретной работы?
Как и во многих других аспектах противопожарной защиты, ответ — «это зависит от обстоятельств». Вот объяснение того, когда и почему вы можете использовать каждый тип устройства уменьшения (или расширения).
Компания QRFS предлагает оборудование, необходимое для вашего следующего проекта: ознакомьтесь с нашим полным набором фитингов с пазами , включая гибкие и жесткие муфты и адаптеры и переходники 9 0051 .
Как концентрические переходники, так и переходные муфты удерживают трубы по центру
Эти два устройства для соединения труб разного диаметра имеют общую характеристику: как переходные муфты, так и концентрические переходы (иногда называемые «коническими переходами») поддерживают центральную ось соединяемых труб и протекающую по ним воду .
Отсюда они немного отличаются: переходные муфты соединяют две трубы разного размера с меньшим пространством между ними — корпус имеет ширину 1,8–2,4 дюйма, а концы двух труб почти соприкасаются — и требуется только одно соединение . Напротив, концентрические переходники представляют собой «поточные переходники», которые имеют более длинный (2,5–6 дюймов) воронкообразный корпус, который должен соединяться с трубами с обеих сторон с помощью двух стандартных непереходных муфт соответствующих размеров . . Таким образом, использование одной части против трех частей является существенной разницей.
Как переходные муфты, так и концентрические переходы позволяют переходить с большей трубы на меньшую (и наоборот). Основное отличие состоит в том, что муфты уже, переход происходит быстрее и задействовано меньше деталей.
Тем не менее, концентрические переходники могут обеспечить немного лучший поток воды, чем переходные муфты.
Итак, как насчет реальных случаев использования, когда одно может быть предпочтительнее другого?
Одним из возможных вариантов является установка вертикальной трубы. Чтобы понять почему, давайте рассмотрим, как монтажники соединяют трубы с пазами с помощью муфт. Они:
- Разобрать муфту
- Нанесите смазку на внутреннюю прокладку
- Поместите прокладку вокруг нижней трубы с пазами
- Выровнять трубы
- Поместите металлический корпус муфты вокруг прокладки, убедившись, что он входит в канавки трубы
- Вставьте гайки и болты, затем затяните гайки, чтобы образовать водонепроницаемое уплотнение
Это видео от Victaulic демонстрирует горизонтальную установку переходной муфты :
Потенциальная проблема в вертикальных установках связана с гравитацией.
Во-первых, необходимо удерживать на месте длинную часть верхней, меньшей трубы, сохраняя осевую линию, при этом размещая металлический корпус вокруг прокладки и затягивая гайки. И поскольку размеры труб различаются, а гравитация — это то, что есть, может возникнуть риск того, что меньшая труба втянется в большую.
Таким образом, некоторые установщики говорят, что они используют концентрические переходы, потому что это надежный способ избежать телескопирования. Это потому, что после того, как они прикрепляют концентрический переход — небольшую деталь, с которой очень легко обращаться — к нижней трубе с помощью муфты, нет риска телескопирования при креплении верхней трубы, потому что отверстия имеют одинаковый размер. Кроме того, верхняя часть переходника представляет собой стабильную поверхность, что позволяет легко центрировать трубу при присоединении и затягивании верхней муфты.
Тем не менее, высококачественные переходные муфты имеют либо дополнительные стальные шайбы, либо стальные шайбы, встроенные в прокладку, для предотвращения телескопирования
Например, переходные муфты GemLock размером 2 дюйма и выше имеют встроенную шайбу. Таким образом, когда установщик размещает и выравнивает верхнюю трубу, шайба блокирует соскальзывание этой меньшей трубы в большую. И снова монтажникам, использующим переходные муфты для вертикальной установки, требуется меньше деталей: одна переходная муфта вместо двух муфт и концентрического переходника.Ларри Гринберг, инженер компании Core & Main, которая производит системы труб GemLock® с желобками, не верит, что всегда есть 100% очевидный вариант использования одного над другим.
«Концентрический редуктор может обеспечить немного лучший поток, и мы обычно видим, что инженерные компании склонны использовать только их», — говорит он. «Но другие монтажники труб используют переходные муфты, потому что они требуют меньшего количества деталей».
Как насчет концентрического или эксцентричного редуктора?
Сценарии, требующие использования эксцентриковых переходников вместо переходной муфты или концентрического переходника, более просты — и иногда требуются эксцентриковые фитинги.
Эксцентриковый переходник имеет выпуклую или угловую форму, которая не поддерживает центральную ось трубы или потока воды . Вместо этого ось изменяется, поскольку эти устройства поддерживают «отметку BOP (нижней части трубы) трубопровода».
Таким образом, основным вариантом использования эксцентрикового редуктора является сценарий установки, при котором «одна из внешних поверхностей трубопровода должна оставаться неизменной» (верхняя, нижняя или боковая). Эти переходники обычно используются для соединения горизонтальных труб и всасывающих труб. Как и пазовый концентрический переход, пазовые эксцентриковые переходы крепятся к соединяемым трубам двумя стандартными пазовыми муфтами соответствующих размеров.
Несмотря на преимущества сохранения высоты нижней части трубы, установка эксцентрикового переходника плоской стороной вниз может вызвать проблемы в некоторых случаях, когда по горизонтальным трубам передаются жидкости.
В частности, при такой ориентации воздух может попасть в ловушку. Исключением является использование эксцентрикового редуктора, который питает регулирующий клапан: «плоской стороной вниз будет обеспечиваться более постоянный поток через регулирующий клапан, чем концентрический редуктор или эксцентричный редуктор плоской стороной вверх, что приведет к большему нарушению потока».
Что говорят стандарты NFPA о переходниках и фитингах с канавками?
В стандартах на установку противопожарной защиты имеется несколько требований, определяющих, какой тип переходника использовать. Например, NFPA 13: Стандарт по установке спринклерных систем не упоминает их в разделе «методы соединения с канавками». В нем упоминаются только переходники в разделе, посвященном сварным фитингам , и не указывается их форма:
Из издания NFPA 13 9 2022 года.0060
7.5.2.3.4 При уменьшении размера трубы в участке трубопровода следует использовать предназначенный для этой цели переходной фитинг в соответствии с требованиями 7.
5.2.3.1.В разделе 7.5.2.3.1 указаны стандарты, в соответствии с которыми должны быть перечислены различные металлические фитинги.
Но NFPA 20 : Стандарт для установки стационарных насосов для противопожарной защиты содержит требование, касающееся эксцентриковых переходников. Он предписывает использовать их вместо концентрических переходов для присоединения к входу всасывающей трубы, которая соединяет подачу воды с пожарным насосом:
Из редакции NFPA 2022 20
4.16.6.4 Эксцентриковый конический переходник или переходник.
Если всасывающая труба и всасывающий фланец насоса имеют разный размер, они должны быть соединены эксцентриковым коническим переходником или переходником, установленным таким образом, чтобы избежать образования воздушных карманов.
Комментарий в NFPA 20 Handbook (2016) указывает на установку эксцентрикового редуктора плоской стороной вверх при «поставке пожарного насоса снизу или в горизонтальной плоскости».
Напротив, «при подаче сверху гидравлический институт рекомендует плоская часть переходника должна быть установлена на дно , при этом фактическое уменьшение диаметра трубы происходит на верхней части фитинга».
Опять же, все эти требования — по использованию эксцентриковых переходников на всасывающих трубах и по их расположению — направлены на то, чтобы избежать попадания воздуха, что очень плохо для пожарных насосов.
В этой части диаграммы A.4.16.6 из NFPA 20 показано, как эксцентриковый переходник (слева) должен соединять всасывающую трубу с пожарным насосом вместо концентрического переходника (справа). Поскольку эксцентриковый редуктор устанавливается горизонтально, его также следует размещать плоской стороной вверх. Оба эти требования предотвращают попадание воздушных карманов в насос.Другие сценарии, требующие использования эксцентриковых и концентрических фитингов
Выбор концентрических и эксцентричных фитингов также играет роль в отношении дренажных заглушек, другого типа переходных фитингов, используемых для вспомогательного дренажа системы противопожарной защиты.
Эксцентриковые дренажные заглушки со смещенным от центра отверстием следует использовать при сливе воды из горизонтальных труб, тогда как концентрические или эксцентриковые дренажные заглушки подходят для слива вертикальных труб. Узнайте больше о рифленых сливных крышках пожарных спринклеров, включая все возможные варианты их использования.
Используйте трубный фитинг или муфту с пазами, которые подходят для вашего сценария соединения труб и ваших предпочтений
Помимо соблюдения нескольких правил NFPA, «эмпирические правила» использования переходных муфт, концентрических переходов или эксцентрических переходов сводятся к следующему:
- Выполняете ли вы горизонтальную, вертикальную установку или установку на всасывающей трубе.
- Требуется ли сохранить осевую линию трубы (переходная муфта или концентрический переходник) или сохранить ось одной стороны трубы (эксцентрический переходник).
