Экскаватор ЭО-3322 является полноповоротной землеройной спецмашиной (одноковшовой) на пневмоколёсном ходу с гидравлическим управлением. Его сразу можно узнать по заднему от кабины расположению двигателя, одинаковым по величине колёсам и передней стреле с различного вида оборудованием. Разработки карьеров, траншей и котлованов – это основное предназначение экскаватора, хотя техническая надежность и удобство управления позволяют использовать его для множества других работ.

Общие данные экскаватора ЭО-3322

ЭО-3322 выпускался на двух заводах – Калининском и Ленинградском экскаваторном. Сейчас выпуск таких машин прекращен, но они до сих пор надежно служат как строителям, так и коммунальникам.

Экскаватор может сохранять работоспособность при температурах от -40 до +40 0C. С ним становятся возможны погрузочные либо разгрузочные работы на сыпучих материалах и мерзлой земле, на предварительно разрыхленных скальных породах и расползающемся влажном грунте (категория грунтов I-IV).

Машина применима:

  • В дорожно-строительных работах;
  • Рытье колодцев и бурении скважин;
  • Мелиоративном строительстве;
  • Сельском хозяйстве;
  • Промышленных проблемах;
  • Земляных разработках в пределах города.
Фото экскаватора на пневмоколесном ходу ЭО-3322:

Техника ценится рачительными хозяйственниками, так как при регулярном техобслуживании может исправно служить долгие годы.

Особенности конструкции

Главная особенность ЭО-3322 – это крутящийся механизм для изменения положения кабины одновременно с рабочим оборудованием относительно оси, расположенной на платформе. Эта возможность дает оператору наилучший обзор выполняемых операций, увеличивает охват работ и повышает производительность экскаватора.

Также для него характерны:

  • Гидравлическое усиление рулевого механизма, облегчающее управление;
  • Недемонтируемые гидроцилиндры подъёма и нижняя часть стрелы;
  • Возможность преодоления уклонов крутизной до 200.

ВНИМАНИЕ! ЭО-3322 еще называют «гидравлическим экскаватором», так как не только весь комплекс рабочих операций, но и само передвижение спецмашины обеспечивается системой гидроприводов.

Модификации экскаватора – (ЭО-3322А, ЭО-3322Б, ЭО-3322В и другие) могут иметь сервопривод и полуавтоматическую систему управления для механизированной зачистки дна котлованов.

Технические характеристики

ЭО-3322 может оборудоваться двигателями с разными параметрами и различным навесным рабочим оборудованием, в зависимости от чего его характеристики изменяются в указанных в таблице диапазонах:

ПараметрыЕд. измеренияВеличина
ширина (общая/по колее)мм2700/2040
ширина по вращениюмм2660
высота
мм		3140
вес (общий)кг14000
мощность двигателял.с.75-100
максимально возможная скоростькм/час20
расход горючегол/час12,5
глубина копаниям2-6
ковшм30,2-0,8



Двигатель

Двигатель на экскаваторы ЭО-3322 устанавливается дизельный четырехцилиндровый СМД-14 мощностью 75 л.с. либо СМД-17Н мощностью 100 л.с. Они имеют своей основой двигатели Белорусских тракторов МТЗ и являются их улучшенными удачными модификациями. И тот, и другой работают от непосредственного впрыска топлива с усилением турбонаддувом и охлаждением жидкостным методом. Объём используемых двигателей составляет 6,3 л при диаметре цилиндров 120-130 мм и ходом поршня 140 мм.

Гидравлическая система

Гидравлика ЭО-3322 является ведущей системой управления экскаватором. В ней применяются аксиально-поршневые регулируемые насосы сдвоенного типа, создающие давление в системе до 250 кгс/см2.

Система гидравлики работает с производительностью 18 л/мин.

Ее обслуживание производится достаточно просто, нужен лишь регулярный контроль уровня рабочих жидкостей по минимальной отметке. Гидравлическая схема экскаватора ЭО-3322

Кабина

Кабина экскаватора имеет максимальную площадь застекления, опускающуюся даже ниже уровня сидения оператора. Это дает отличный обзор для точности выполняемых действий.

В кабине расположены все рычаги управления и контрольные приборы для быстрого реагирования на любые изменения в работе систем. Улучшенная шумоизоляция увеличивает комфорт деятельности водителя, а система обогрева салона в виде автономного отопителя позволяет нормально работать даже в морозную погоду.

Рабочее оборудование

Стандартная комплектация экскаваторов ЭО-3322 включает стрелу и ковш, закрепленный на обратной лопате, объёмом 0,5 м3.

Для ковша возможны сменные группы в следующих вариантах:

  • Ковши другого объёма – 0,2 м3 для рытья ям небольшой площади (колодцев), 0,63 м3, 0,8 м3 для траншей под фундамент и котлованов;
  • Двухчелюстной для повышения качества захвата сыпучих продуктов и жидких грунтов;
  • Пятичелюстной объемом 0,35 и 0,5 м3 для удобства погрузочных работ на крупногабаритных грузах;
  • Грейферные модели объемом 0,32 м3.

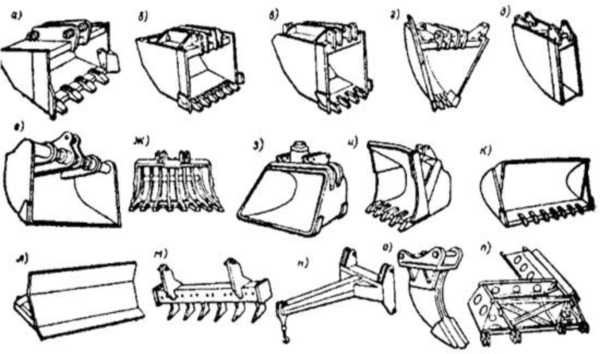

Сменное рабочее оборудование экскаватора ЭО-3322

Также на машине могут использоваться разрыхлители разных видов и размеров статического типа, применяемые для предварительной разработки особо твердых грунтов (каменистых, мёрзлых, скальных), и гидромолот типа СП-71.

Имеющиеся на данный момент на рынке спецтехники экскаваторы ЭО-3322 могут быть оснащены «неродными» элементами и узлами новейших выпусков – более мощное гидравлическое оборудование и т.п.

Эти новшества в совокупности с изначальной надежностью машины дают ей возможность не уступать, а иногда даже превосходить новые образцы строительной и коммунально-хозяйственной экскаваторной спецтехники.

На видео возможности экскаватора ЭО-3322:

allspectech.com

Универсальный экскаватор ЭО-3323 (технические характеристики)

Калининский экскаваторный завод в 1983 году освоил серийное производство нового одноковшового универсального гидравлического экскаватора ЭО-3323 на пневмоколесном ходу, конструкция которого создана заводом совместно с ВНИИстройдормашем.
Экскаватор ЭО-3323 предназначен для выполнения земляных и погрузочно-разгрузочных работ (в зависимости от применяемого рабочего оборудования и рабочих органов) в условиях промышленного, городского, сельского, мелиоративного и транспортного строительства.
Этот экскаватор является первой машиной семейства гидравлических экскаваторов 3-й размерной группы второго поколения. Предполагается, что в это семейство войдут также экскаваторы на гусеничном ходу с обычной и увеличенной опорной поверхностью. Основной задачей при создании гидравлических экскаваторов второго поколения является дальнейшее повышение их производительности, снижение удельной материалоемкости и энергоемкости, увеличение ресурса и совершенствование конструкции ряда сборочных единиц, улучшение условий труда машиниста.
Существенный рост производительности достигается путем увеличения емкости ковшей за счет повышения усилий на режущей кромке при увеличении максимального давления в гидроприводе до 28
МПа против 17,5 МПау выпускаемого в настоящее время экскаватора ЭО-3322Б первого поколения. Повышение давления в гидроприводе и усовершенствование конструкции ряда агрегатов позволили также уменьшить рабочую массу экскаватора ЭО-3323 по сравнению с экскаватором ЭО-3322Б на 500 кг.

Техническая характеристика экскаватора ЭО-3323

Марка двигателя Д-240 или Д-240Л
Мощность двигателя,
кВт		 55,2
Частота вращения, с-1 37
Наибольшая скорость передвижения, км/ч 19,4
Размер шин 12,0 — 20
Давление в гидропроводе, МПа 28
Подача насоса 234.20 (333.20), л/мин 2 х 116 + 60
Наибольшее усилие резания, кН 100
Продолжительность цикла при работе обратной / прямой лопатой емкостью 0,63 м3, с 16,5 / 15,9
Габаритные размеры, мм:
..длина 7550
..ширина 2500
..высота		 3700
Масса эксплуатационная с оборудованием обратной лопаты и ковшом емкостью 0,63 м3, т 14

Прямая лопата

Емкость ковша, м3 0,63; 1,2
Наибольший радиус копания, м 6,78
Наибольшая высота копания / выгрузки, м 7,66 /4,2

Обратная лопата

Емкость ковша, м3 0,5 0,63 0,8
Наибольшая глубина копания, м 5,4 4,5 4,5
Наибольший радиус копания на уровне стоянки, м 8,5 7,75 7,75
Наибольшая высота выгрузки, м 4,9 4,7 4,7

Грейфер

Емкость ковша, м3 0,5; 0,63
Наибольшая глубина копания без удлинительных вставок, м 5,4
Наибольшая высота выгрузки, м 3,89

Рабочее оборудование экскаватора изготовлено из низколегированной стали, имеет повышенную прочность, позволяющую использовать его с широкой номенклатурой различных сменных рабочих органов как статического, так и ударного действия.
Рабочее оборудование обратной лопаты имеет стрелу моноблочной конструкции и две рукояти различной длины. Сменными рабочими органами являются: ковш емкостью 0,5 м3 (тип 02 по ОСТ 22-915-76) для грунтов I — IV категорий, предназначенный для работы с основной и удлиненной рукоятями; ковш емкостью 0,63 м3 (тип 02) для грунтов I — IV категорий и ковш емкостью 0,8 м3 (тип 03) для грунтов I — II категорий, предназначенные для работы с основной рукоятью.
Рабочее оборудование прямой лопаты включает в себя стрелу и рукоять и имеет сменные рабочие органы: ковш емкостью 0,63 м3 для грунтов I — IV категорий и погрузочный ковш емкостью 1,2 м3 (по ГОСТ 16391-70) для материалов плотностью до 1,4 т/м3.
Рабочее оборудование гидромолота собирается из элементов оборудования обратной лопаты (моноблочной стрелы и рукояти), на которые навешивается рабочий орган со сменными наконечниками для рыхления мерзлых грунтов, дробления камней и взламывания дорожных покрытий или трамбовочными плитами для уплотнения грунтов.
Конструкция экскаватора позволяет применять и многие другие сменные виды рабочего оборудования и рабочих органов, значительная часть которых уже опробирована на экскаваторах ЭО-3322А и ЭО-3322Б, а шнекобуровое и грузоподъемное будут созданы в ближайшее время.
Экскаватор ЭО-3323 отличается от своего предшественника — экскаватора ЭО-3322Б конструкцией ряда новых агрегатов и оригинальной компоновкой.
На поворотной платформе сварной конструкции установлена силовая установка, состоящая из дизельного двигателя и насоса, соединенных фрикционной муфтой сцепления, которая позволяет осуществить запуск двигателя при отключенном насосе. Силовая установка расположена вдоль поворотной рамы и к ней обеспечен свободный доступ с двух сторон. Предусмотрена возможность установки двигателя Д-240 с прямым электрозапуском или Д-240Л с электрозапуском пускового двигателя. Механизм поворота платформы выполнен в виде двухступенчатого планетарного редуктора с приводом от гидромотора 210.25.
Гидропривод включает в себя строенный насос, два четырехзолотниковых моноблочных гидрораспределителя, систему сервоуправления золотниками, гидромоторы и гидроцилиндры, линейные и заправочные фильтры с тонкостью фильтрации рабочей жидкости 25 мкм, маслоохладитель с приводом вентилятора от гидромотора, систему рулевого управления с гидромотором-дозатором, трубопроводы, гидробак, элементы защиты и автоматики.
Пневмоколесный ход (с колесной формулой 4Х4) оборудован двумя откидными опорами, расположенными сзади и опорой-отвалом, расположенной спереди. Каждая откидная опора управляется своим гидроцилиндром, а опора-отвал, выполняющая функции как опорного элемента, так и рабочего органа, приводится от двух спаренных гидроцилиндров. Рама пневмоколесного хода сварная, коробчатого сечения. Трансмиссия механизма передвижения имеет привод от гидромотора 310.25 через двухступенчатую коробку передач и карданные валы к заднему неуправляемому и переднему управляемому мостам. Мосты новой конструкции включают в себя главную коническую передачу, конический дифференциал и ступичные планетарные передачи. Колесный ход снабжен колодочными тормозами, управляемыми от пневмосистемы.
Кабина машиниста имеет повышенную жесткость за счет введения двух вертикальных передних стоек в боковых стенках. Она оборудована отопителем, зеркалом заднего вида, стеклоочистителем, противосолнечным козырьком, огнетушителем, аптечкой, термосом, амортизированным креслом, позволяющим регулировать сиденье в вертикальном и горизонтальном направлениях. В кабине установлены два пульта сервоуправления основными механизмами экскаватора, пульты сервоуправления вспомогательными органами и контрольные приборы.
Экскаватор оборудован буксировочным механизмом, позволяющим транспортировать его на прицепе за автомобилем. При этом скорость транспортирования может быть увеличена до 50 км/ч.
Проведенные испытания подтвердили хорошую работоспособность машины, надежность механизмов и металлоконструкций, удобство управления и обслуживания.
При испытаниях эксплуатационная производительность экскаватора, оборудованного обратной лопатой с ковшом емкостью 0,63 м3, составила 104 м3/ч; время перевода экскаватора из рабочего положения в транспортное 3,5 мин; оперативная трудоемкость ежесменного технического обслуживания 0,58 чел/ч.
Ресурс до первого капитального ремонта экскаватора ЭО-3323 равен 8 тыс. мото-ч.

zinref.ru

Экскаватор ЭО-2621 | Спецтехника

Экскаватор ЭО-2621 и его модификации выпускаются Челябинским тракторным заводом, одним из старейших заводов России. Техника принадлежит к классу мини-экскаваторов и компактных машин.

Экскаватор ЭО-2621: технические характеристики и модификации

Экскаватор ЭО-2621 первоначально выпускался в модификации 2621А. В дальнейшем завод начал производство машин с более комфортной кабиной и широкими углами обзора. Экскаватор получил название ЭО-2621В-3. В последней модификации производитель увеличил глубину копания до 3,5 м и добился большей силы резания грунта.

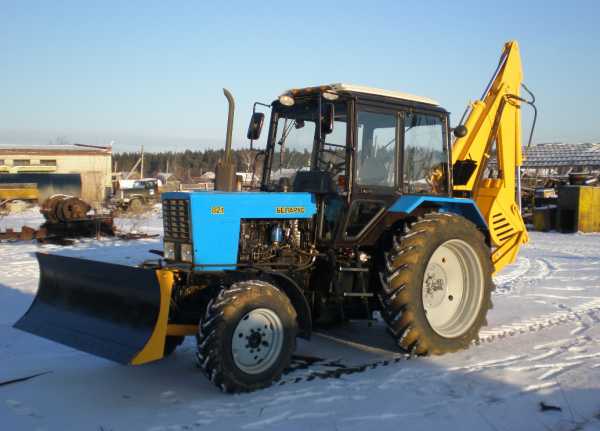

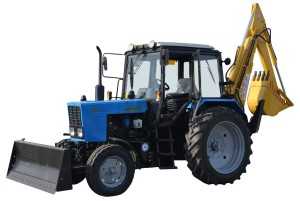

Экскаватор ЭО-2621В производится на базе тракторов Беларус или ЮМЗ. Модификация машины зависит от выбранной базы. Вся техника адаптирована для работы в температурных условиях от -40 до +40 градусов. Это означает, что машины пригодны для эксплуатации практически во всех регионах России и ближнего зарубежья.

В качестве рабочего оборудования экскаваторы используют ковш типа обратная лопата и отвал. В различных модификациях может использоваться механизм с гидравлическим или цепным приводом поворотной колонки.

Двигатель и коробка передач

В базовой комплектации экскаватор ЭО-2621 использует двигатель Д-243. Этот 4-цилиндровый четырехтактный дизельный агрегат использует систему непосредственного впрыска. Номинальная мощность мотора составляет 78 л.с. Максимальная мощность двигателя достигает 83 л.с. или 61,1 кВт. В модификации ЭО-2621А используется мотор Д-65 с номинальной мощностью 41,1 кВт.

Коленчатый вал имеет номинальную частоту вращения 2200 оборотов в минуту. Объем силового агрегата составляет 4,75 л при степени сжатия цилиндра 16. Для охлаждения мотора используется водяная система закрытого типа с функцией принудительной циркуляции жидкости.

Трансмиссия экскаватора — механическая. Коробка передач имеет 12 скоростей и 3 диапазона. Назад машина может двигаться на трех передачах. Максимальная скорость передвижения — 19 км/ч. Коробка оснащается синхронизатором.

Ходовая часть

Экскаватор ЭО-2621 — колесная модель. Для передвижения машина использует пневматические шины. Задняя и передняя оси — ведущие, передняя также является рулевой. Колесная формула 4х4 повышает проходимость техники в труднодоступных местах. Мост балочного типа использует гидравлический уменьшитель хода.

Гидравлическая система

Гидронавесная система экскаватора ЭО-2621 является раздельно-агрегатной. Для нагнетания жидкости используется насос НШ-100 с производительностью 130 литров в минуту. Оборудование создает номинальное давление 14 МПа или 140 кгс/см2.

Универсальная гидронавесная система позволяет комплектовать экскаватор гидромолотом, стандартными и специальными ковшами, грузоподъемным механизмом.

Кабина

Современные экскаваторы ЭО-2621 используют светлые просторные кабины, которые позволяют производить поворотные кресла оператора. Остекление кабины обеспечивает круговую обзорность. В качестве дополнительных систем безопасности и комфорта устанавливается отопитель, электрическая система омывания и очистки стекол, а также электронные системы оповещения о работе систем машины.

Рабочие характеристики и габаритные размеры

Экскаваторы ЭО-2621 в базовой комплектации поставляются с ковшами типа обратная или прямая лопата, имеющими объем 0,25 м3. Номинальная емкость ковша по паспорту составляет 0,28 м3. Максимальный радиус копания ковшом типа прямая лопата — 4,7 м. Для ковша типа обратная лопата максимальный радиус копания достигает 5,3 м.

Высота выгрузки прямой лопатой составляет 3,3 м, обратной — 2,2 м. Глубина копания экскаватора — 3 м. Максимальная глубина копания — 4,25 м. Высота копания (кинематическая) составляет — 4,7 м. Ширина отвала достигает 2,3 м.

Экскаватор создает максимальное режущее усилие 26 кН. Максимальная высота подъема — 3,8 м. Максимальная грузоподъемность ЭО-2621 — 500 кг для машин с крюковой подвеской. Характеристики могут несущественно различаться при использовании различной базы для техники.

Габаритные размеры машины составляют 7000*2500*3900 мм. Эксплуатационная масса экскаватора — 6100 кг.

Экскаватор ЭО-2621: применение

Экскаватор разработан для механизации землеройных работ на грунтах от 1 до 4 категории. Учитывая технические данные, небольшие габариты и массу, машина может применяться для решения задач:

  • коммунальных хозяйств;
  • городского строительства;
  • энергетики и других направлений промышленности.

Используя различное оборудование, экскаватор осуществляет:

  • рытье котлованов и траншей с использованием обратной лопаты;
  • погрузочные работы, возведение насыпей и отвалов, разработка малых забоев с использование прямой лопаты;
  • очистку дорог, снежных завалов, уборку мусора, засыпание котлованов и траншей с использованием отвала.

Челябинский тракторный завод начинал свою деятельность как предприятие военной промышленности. Огромным опытом производителя в выпуске боевых машин объясняется надежность экскаваторов ЭО-2621. Техника максимально адаптирована для российских условий и служит десятилетиями, невзирая на тяжесть условий.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

технические характеристики, цена, видео, фото, схема гидравлики

Универсальный бульдозер — экскаватор ЭО 2621 второй размерной группы на пневмоколесном шасси. Надёжный помощник, выполняющий механизацию земляных и погрузочных работ небольших объемов. Эффективно использовать на строительных объектах удалённых друг от друга на небольшие расстояния. Дизельный агрегат не «транжирит» топливо, работает в режиме минимального потребления солярки.

Гусеничный экскаватор: особенности, область применения, цена.

Всё об экскаваторе фирмы Volvo (Вольво)читайте тут.

Назначение неполноповоротного экскаватора

ЭО 2621 применяется для широкого фронта работ. Каждый механизм способен выполнить определённые технические действия. Обратный ковш, лопата и отвал могут выполнить комплекс работ раздельно и в комплексе. Вырыть траншею и извлечь грунт с погрузкой в грузовик или засыпать траншею. Это неполный перечень возможностей техники.

Основная задача

ЭО 2621 видео, использование техники смотрите в публикации, нацелен главным образом на механизацию земляных работ. Может работать по грунтам I – IV категории. К основным задачам относится погрузочные работы и обустройство дорожного полотна. Работает в климатических условиях в температурном режиме -40° — +40°С.

 ЭО 2621 схема гидравлики

Секционный гидравлический распределитель оснащён встроенными предохранительными и кавитационными клапанами. Производитель – известная итальянская фирма «Hidrocontrol». Распределитель, позволяет совмещать операции, выполняя их без напряжения и рывков. Несёт защитные функции в случае механической ошибки оператора. Предусмотрен оперативный монтаж дополнительного оборудования.

ЭО 2621 фото которого, внизу статьи обладает следующими достоинствами:

  1. Маневренность, экономичность высокая производительность, компактность техники.
  2. За счёт поворотного ковша, гарантируется качественное копание.
  3. Ускоренные погрузочные работы.
  4. Использование техники в экстремальных температурах.
  5. Работа по промёрзшему грунту I – IV категории.
  6. Усовершенствованная система гидравлики.
  7. Комфортное, обустроенное рабочее для оператора.

CAT (Кат) экскаватор гусеничный — назначение, характеристики и преимущества, фото.

Всё что нужно знать о экскаваторе Case (Касе) здесь.

Информацию о полноприводном гусеничном экскаваторе смотрите в этой статье.

Показатели технических возможностей

Рассмотрим детальнее технические характеристики в таблице.

Экскаватор ЭО 2621 технические характеристики

1БазаТрактор ЮМЗ-6КЛ
2Вместимость, куб. м
2.1.Основного ковша обратной лопаты0,25
2.2.Сменных ковшей0,15 — 0,5
3Силовой агрегатД-65
3.1.Мощность мотора, кВт44
4Максимальные показатели скорости, км/чот 2,1 до 19
5Предельный угол подъема, град130
6Управление основными механизмами1,7 и 2,4
7Конвейер:Гидравлический вариант
8Эксплуатационная масса ЭО 2621 с рабочим оборудованием «обратная лопата», т6,1
9Рабочий вес, т5,7
10Габариты техники
10.1Длина, мм6480
10.2.Ширина, мм2200
10.3.Высота, мм3800
11максимальная глубина копания, мм3000
12максимальный радиус копания, мм5000
13максимальная высота выгрузки, мм2200

Отзывы

Изучив массу публикаций владельцев техники, о которой идёт речь, можно с уверенностью сказать, что это удачный вариант машины. В этом единодушны все.

Экскаватор ЭО 2621 цена за единицу техники

На территории России одна единица нового трактора стоит 1 045 000 р., стоимость бывшей в работе машины колеблется в пределах от 115000,00 до 212578,00 р. На цену влияет год выпуска, состояние, наличие дополнительного оборудования.

Подводя итоги можно констатировать тот факт, что техника проста в управлении. Не требует специальных знаний для проведения ремонтных работ. Силовой агрегат легко входит в работу. Кроме этого, скажем, что техника стоит своих денег. Её могут приобрести не только строительные монстры. Она по карману небольшим фирмам, оказывающим услуги в строительстве объектов разного назначения.



Больше информации на сайте

spectechzone.com

Экскаватор ЭО-3322В (технические характеристики)

Экскаватор ЭО-3322В производства Калининского экскаваторного завода предназначен для разработки грунтов I-III групп, планировки откосов и горизонтальных поверхностей, земляных сооружений, а также зачистки недоборов грунта при разработке траншей и котлованов. Экскаватор может быть использован для работы при температуре окружающего воздуха от -40 до +40°С.
Машина снабжена полуавтоматической системой управления, которая позволяет механизировать зачистку дна разрабатываемого им земляного сооружения до проектных отметок. Зачищают дно режущей кромкой ковша при установке его на зачищенную поверхность после разработки основного объема грунта (с одной стоянки экскаватора) или планировочным отвалом.
Экскаватор снабжен также системой позволяющей разворачивать ковш вокруг оси рукояти на угол, равный ±45°, и формировать откосы узких траншей с заложением до 1:1 при движении экскаватора по оси траншеи.
ЭО-3322В поставляется потребителям с нормальной рукоятью и экскавационно-планировочным ковшом емкостью 0,5 м3.
По заказам потребителей заводом-изготовителем могут быть поставлены следующие виды смежных рабочих органов: экскавационно-планировочный ковш емкостью 0,4 м3; планировочный отвал; удлиненная рукоять.
Кроме этого, экскаватор ЭО-3322В может применяться со всеми, видами сменного рабочего оборудования и рабочих органов экскаватора ЭО-3322Б.

Схема экскаватора ЭО-3322В

R — радиус вращения хвостовой части, м 2,8
Б — ширина поворотной платформы (по кабине), м 2,655
В — высота по кабине, м 3,14
Г — высота оси пяты стрелы, м 1,96
А — расстояние от оси пяты стрелы до оси вращения, м 0,45
Е — база, м 2,8
Ж — колея, м 2,04
К — ширина ходовой части, м 2,7
Л — расстояние от оси вращения экскаватора до оси задних колес, м 1,0
М — ширина при работе на выносных опорах, м 1,3

Техническая характеристика

Наибольшая скорость движения, км/ч 19,68
Наибольший преодолеваемый подъем, град 22
Номинальная мощность, л.с. 75
Номинальный расход гидрожидкости, л/мин 330
Номинальное давление в гидросистеме, МПа 16

Схема работ экскаватора ЭО-3322В с экскавационно-планировочным ковшом

Наименование

Ковш с рукоятью

нормальной

удлиненной
R1 — радиус, описываемый кромкой зуба ковша, м

1,24

1,80
Rк.с. — наибольший радиус копания, м

7,90

8,50
Нк — наибольшая глубина копания, м

4,30

5,20
Нв — наибольшая высота выгрузки, м

4,60

4,80
Rв — радиус выгрузки при наибольшей высоте выгрузки, м

6,10

6.60

Схема работы экскаватора ЭО-3322В с экскавационно-планировочным ковшом и нормальной рукоятью

I — зона горизонтальной планировки;

II — зона планировки пря нижней стоянке экскаватора;

III — зона планировки при верхней стоянке экскаватора

Н1 — наибольшая высота горизонтальной планировки, м 4,60
Н2 — наибольшая высота планировки откосов при нижней стоянке экскаватора, м 4,40
B1 — наибольшая глубина горизонтальной планировки, м 4,30
В2 — наибольшая глубина планировки откосов пря нижней стоянке экскаватора, м 2,70
В3 — наибольшая глубина планировки откосов при верхней стоянке экскаватора, м 3,10
L1 — длина планируемого участка на уровне стоянки экскаватора, м 3,10

Схема работа экскаватора ЭО-3322В с нормальной рукоятью и планировочным отвалом

I — зона горизонтальной планировки;

II — зона планировки пря нижней стоянке экскаватора;

III — зона планировки при верхней стоянке экскаватора

Н1 — наибольшая высота горизонтальной планировки, м 4,80
Н2 — наибольшая высота планировки откосов при нижней стоянке экскаватора, м 4,74
B1 — наибольшая глубина горизонтальной планировки, м 4,00
В2 — наибольшая глубина планировки откосов пря нижней стоянке экскаватора, м 3,76
В3 — наибольшая глубина планировки откосов при верхней стоянке экскаватора, м 2,30
L1 — длина планируемого участка на уровне стоянки экскаватора, м 3,10

Схема работы экскаватора ЭО-3322В с удлиненной рукоятью и планировочным отвалом

I — зона горизонтальной планировки;

II — зона планировки пря нижней стоянке экскаватора;

III — зона планировки при верхней стоянке экскаватора

Н1 — наибольшая высота горизонтальной планировки, м 5,0
Н2 — наибольшая высота планировки откосов при нижней стоянке экскаватора, м 5,2
B1 — наибольшая глубина горизонтальной планировки, м 4,9
В2 — наибольшая глубина планировки откосов пря нижней стоянке экскаватора, м 4,3
В3 — наибольшая глубина планировки откосов при верхней стоянке экскаватора, м 4,0
L1 — длина планируемого участка на уровне стоянки экскаватора, м 4,60

zinref.ru

Экскаватор ЭО-2621В-3 (технические характеристики)

Неполноповоротный экскаватор ЭО-2621В-3, относящийся ко 2-й размерной группе, предназначен для механизации земляных и погрузочных работ небольших объемов. Его монтируют на пневмоколесном тракторе ЮМЗ-6КЛ. Эта машина предназначена для разработки грунтов I…IV групп и погрузки сыпучих и мелкодробленых материалов. Машина оборудована рабочим оборудованием двух видов: экскаваторным и бульдозерным. Всего же машина может быть оснащена 22 видами сменного рабочего оборудования и рабочих органов.
Основной рабочий орган экскаваторного оборудования — ковш 0,25 м3 прямой и обратной лопаты. Кроме того, экскаватор может быть оснащен погрузочным ковшом 0,5 м3, крановой подвеской, вилами, телескопической рукоятью, грейфером, обратной лопатой со смешенной осью копания, гидромолотом, зубом-рыхлителем, захватом, буровым оборудованием, профильным и специальными ковшами.

Экскаватор ЭО-2621В-3:
1 — топливный бак; 2 — бак рабочей жидкости; 3 — кабина машиниста; 4 — рычаг управления; 5 — гидрораспределитель; 6 — гидроцилиндр стрелы; 7 — гидроцилиндр рукояти; 8 — стрела; 9 — рукоять; 10 — гидроцилиндр ковша; 11 — ковш; 12 — рычаг; 13 — выносная опора; 14 — гидроцилиндр опоры; 15 — поворотная колонна; 16 — насосная установка; 17, 18 — рамы; 19 — гидроцилиндр отвала бульдозера; 20 — рама отвала; 21 — отвал бульдозера

Ковшом обратной лопаты отрывают небольшие котлованы, ямы с отвесными стенками, траншей для подземных коммуникаций, неглубокие каналы. Профильным ковшом очищают мелиоративные каналы.
Ковшом прямой лопаты разрабатывают мелкие забои, расположенные выше уровня стоянки машины, производят зачистные работы в котлованах, погрузку сыпучих и мелкокусковых материалов.
Решетчатым ковшом грузят крупнокусковые материалы.
Ковшом грейфера отрывают колодцы, очищают траншеи и каналы, грузят различные материалы и породы.
Погрузочный ковш используют для легких зачистных работ и погрузки мусора, снега и других материалов.
Крановую подвеску применяют на погрузке и разгрузке штучных грузов, на укладке трубопроводов и установке столбов.
Вилами пользуются при погрузке.
В передней части трактора устанавливают бульдозерное оборудование, которое используют для засыпки траншей, очистки дорог, сгребания строительного мусора. Его можно применять для работы с грунтами до II группы включительно.
Гидромолот и зуб-рыхлитель используют для вскрытия асфальтового покрытия. Кроме того, зубом-рыхлителем можно взламывать корку мерзлого грунта толщиной до 300 мм.
Гидромолотом вскрывают также бетонные покрытия, дробят бутовые камни и мерзлый грунт. Гидромолотом, оборудованным трамбовочной плитой, уплотняют насыпные грунты.
Обратной лопатой со смещенной осью копания отрывают траншеи вблизи зданий и сооружений. Узкие траншеи для прокладки кабеля отрывают специальным ковшом. С помощью захвата грузят бревна и другие штучные материалы. Буровым оборудованием отрывают шурфы различного диаметра на глубину до 2 м.
В отличие от предыдущих моделей на экскаваторе ЭО-2621В-3 установлен новый унифицированный ковш 0,25 м3 прямой и обратной лопат, который имеет более рациональную конструкцию. Этот ковш более жесткой конструкции, днище его не открывается; существенно повышена долговечность. Угол поворота ковша увеличен за счет применения шестизвенного механизма.
Для улучшения рабочих параметров машины, особенно с основным оборудованием «обратная лопата», применена удлиненная рукоять, что позволило увеличить такой важный показатель, как глубина копания, с 3,5 до 4,15 м.
С целью повышения срока службы рабочего оборудования на гидроцилиндре ковша установлен разгрузочный клапан.
Устойчивость экскаватора при работе возросла за счет введения гидрозамков в конструкцию гидроцилиндров выносных опор и отвала бульдозера. Для обеспечения надежной работы усилена металлоконструкция бульдозерного оборудования.

Техническая характеристика экскаватора ЭО-2621В-3

Базовая машина Трактор ЮМЗ-6КЛ
Вместимость, м3:
..основного ковша обратной лопаты 0,25
..сменных ковшей 0,15 — 0,5
Двигатель Д-65
Мощность двигателя, кВт 44
Скорость передвижения, км/ч до 19
Наибольший угол подъема, град 13
Управление основными механизмами 1,7 и 2,4
Конвеер: гидравлическое
Эксплуатационная масса с рабочим оборудованием «обратная лопата», т 6,1

Рабочее оборудование монтируют на рамах, крепление которых выполнено таким образом, чтобы разгрузить остов трактора. Бульдозерный отвал с помощью гидроцилиндра можно устанавливать на разной высоте. Кроме основного назначения, отвал выполняет также роль противовеса. Для повышения устойчивости экскаватора в работе к раме крепят выносные опоры. С помощью двух гидроцилиндров опоры опускают на грунт или во время движения машины поднимают вверх.
На раме смонтированы также поворотная колонна и механизм поворота экскавационного рабочего оборудования, состоящего из стрелы , рукояти и ковша. Каждой из этих сборочных единиц управляют с помощью одного (стрела и ковш) или двух гидроцилиндров (рукоять). Жидкость к этим гидроцилиндрам подают под давлением от насосной установки. Запас рабочей жидкости для гидросистемы находится в баке.
Машиной управляют путем перемещения золотников гидрораспределителя. Сиденье машиниста может быть повернуто на 180°. При одном его положении машинист управляет трактором во время передвижения, а при другом — работой экскаватора. Для удобства обслуживания топливный бак вынесен в переднюю часть трактора.
Замену рабочего оборудования машинист выполняет в течение часа с помощью крана грузоподъемностью до 0,25 т. При отсутствии подъемных средств для перемонтажа необходимо участие второго рабочего.
Системой привода полностью определяются производительность машины, качество выполнения земляных работ, рациональное совмещение рабочих операций, максимальное использование мощности силовой установки.

Обратная лопата:
1 — гидроцилиндр ковша; 2 — тяги; 3 — ось; 4 — унифицированный ковш обратной и прямой лопат; 5 — узкий ковш; 6 — профильный ковш; 7 — специальный ковш; 8 — зуб-рыхлитель; 9, 10 — болты; 11 — вилочный захват

Рабочее оборудование устанавливают на поворотном корпусе колонны. Ковш 4 крепят на оси 3 и через тяги 2 соединяют с гидроцилиндром 7. Так же монтируют на рукояти ковши 5, б и 7 и зуб-рыхлитель 8. При монтаже вилочного захвата вилы крепят неподвижно на рукояти болтами, а захват устанавливают шарнирно на оси 3 рукояти.

Прямая лопата:
4 — унифицированный ковш обратной и прямой лопат; 12 — гидроцилиндр рукояти; 13 — погрузочный ковш; 14 — решетчатый ковш; 15 — ковш для зерна

При переоборудовании на прямую лопату ковш 4 располагают зубьями наружу и закрепляют на нижней вилке рукояти тягами. Штоки гидроцилиндров 12 закрепляют в нижнем отверстии рукояти. Таким же образом монтируют ковши 13, 14 и 15.

Грейфер
16, 21 — пальцы; 17- рукоять; 18 — трубопровод; 19, 20 — рукава; 22 — головка грейфера; 23 — гидроцилиндр ковша грейфера; 24 — челюсть ковша грейфера; 25 — грейферные вилы; 26 — ковш без зубьев

Перед установкой грейфера отсоединяют рукава гидроцилиндра 7 ковша, штоки гидроцилиндров 12 и саму рукоять. Снимают рукоять вместе с ковшом и гидроцилиндром ковша. Рукоять 17 грейфера соединяют со стрелой пальцем 16. Штоки цилиндров рукояти закрепляют на проушине рукояти. Головку 22 присоединяют к рукояти пальцем 21.
На головке устанавливают две челюсти 24, перемещающиеся двумя гидроцилиндрами 23. Рабочая жидкость подводится по трубопроводам 18 и рукавам 19 и 20. Вместо ковша грейфера с зубьями можно смонтировать на рукояти грейферные вилы 25 или ковш 26 без зубьев.

zinref.ru

Экскаваторы ЭО-6111Б, ЭО-6112Б и ЭО-6112БС (технические характеристики)



















содержание   ..  50  51  52  53  54  55  56  57  58  59  60  ..





Экскаваторы ЭО-6111Б, ЭО-6112Б и ЭО-6112БС (технические характеристики)
 описание и технические характеристики



Экскаваторы ЭО-6111Б и ЭО-6112Б с ковшами объемом 1,25 м3, на гусеничном ходу выпускаются с прямой и обратной лопатами, драглайном, грейфером и краном. Являются дальнейшими развитиями моделей экскаваторов Э-1251Б и Э-1252Б Воронежского завода.
На поворотной платформе экскаватора установлены главная и стрелоподъемная лебедки, механизмы реверса и поворота, редуктор, двуногая стойка. В задней части поворотной платформы расположены силовая установка. Все передачи установлены на подшипниках качения и заключены в масляные ванны. Механизмы поворотной платформы закрыты общим кузовом. Главная лебедка одновальная. Канатные барабаны имеют ленточные фрикционные муфты и тормоза наружного типа. Механизм реверса имеет одноконусные фрикционные муфты. Стрелоподъемная лебедка приводится в движение от редуктора с червячной передачей. Экскаватор ЭО-6111Б имеет электродвигатель, действующий от сети напряжением 380 В, экскаватор ЭО-6112Б — дизель тракторного типа. В основном экскаваторы аналогичны.
Управление экскаваторами гидравлическое.
Экскаватор ЭО-6112БС является модификацией экскаватора ЭО-6112Б и предназначен для производства земляных работ и погрузки мелковзорванных скальных грунтов с величиной кусков до 250 мм в северных условиях при низких температурах.
На экскаваторе ЭО-6112БС в отличие от экскаватора ЭО-6112Б дизель снабжен подогревателем для запуска и утеплительным чехлом. В кабине машиниста для теплоизоляции применена фанеровка с воздушной прослойкой, введены обогрев кабины и обдув стекол.
Рабочее оборудование изготовлено из низколегированных сталей. Обеспечена требуемая норма ударной вязкости всех базовых литых деталей при температуре -60°С. Все сварные узлы изготовлены в соответствии с ТУ, определяющими требования к сварным конструкциям, работающим при низких температурах.

Экскаватор ЭО-6112Б

Кинематическая схема экскаватора ЭО-6112Б

Технические характеристики ЭО-6112Б и ЭО-6112БС

Объем ковша, м3:
..прямой лопаты 1,25
..прямой лопаты со сплошной режущей кромкой 1,5
..обратной лопаты 1,4
..драглайна 1,5
..бокового драглайна —
..грейфера 1,5
Наибольшая грузоподъемность кранового оборудования, т 20
Тип ходового устройства гусеничный
Скорость передвижения, км/ч 1,5
Преодолеваемый уклон пути, град 20
Тип двигателя дизель
Модель двигателя АМ-03
Управление механизмами гидравлическое
Гидронасос:
..модель Г12-23А
..рабочее давление, МПа 3,5 — 4
Масса, т:
..с прямой лопатой 41
..с обратной лопатой 38,9
..с драглайном 40,5
Продолжительность рабочего цикла, с:
..с прямой лопатой 21
..с обратной лопатой 26
..с драглайном 24
Давление на грунт, кПа 87

Габаритные размеры ЭО-6111Б, ЭО-6112Б и ЭО-6112БС

Радиус, описываемый хвостовой частью Г, м 3,6
То же, с дополнительным противовесом, м 3,6
Габаритные размеры, м:
..длина А 5,6
..ширина Б 3,5
..высота Н 4,2
Длина гусеничного хода К, м 4
Ширина гусеничного хода В, м 3,2
Ширина гусеничной ленты В1, м 0,66

Размерные параметры при работе прямой лопатой

Длина, м:
..стрелы L 6,8
..рукояти L1 4,9
Угол наклона стрелы, град 60
Наибольшая высота подъема ковша Н, м 9,3
Высота выгрузки, м:
..наибольшая Н1 6,6
..при наибольшем радиусе выгрузки Н3 3,4
Глубина копания ниже уровня стоянки Н2, м 1,6
Наименьший радиус копания на уровне стоянки R, м 3,6
Наибольший радиус, м:
..копания R1 9,1
..выгрузки R2 8,3
Радиус выгрузки при наибольшей высоте выгрузки R3, м 3,6

Размерные параметры при работе драглайном

Длина стрелы L, м: 12,5
Угол наклона стрелы, град
Наибольшая высота выгрузки H1, м
Наибольшая глубина копания H2, м:
..при боковом проходе
..при концевом проходе
Наибольший радиус, м:
..копания R1
/.копания R2

Экскаватор ЭО-6111Б одномоторный, оборорудован асинхронным короткозамкнутым электродвигателем, управляемым с помощъю пусковых резисторов.
Двигатель получает питание электроэнергией от внешней сети напряжением 380 В с помощью гибкого кабеля 3 х 70 + 1 х 35 мм2. Жилы кабеля соединены с клеммами на вводной коробке крана. Для передачи тока от вводной коробки, закрепленной на ходовом устройстве крана, на поворотную платформу предусмотрен кольцевой токоприемник. От токоприемника ток подводится к автомату, смонтированному в закрытом ящике. Для контроля за силой тока и напряжением подводимого тока служат амперметр и вольтметр, установленные на крышке ящика.
Автомат обеспечивает максимально-нулевую защиту двигателя от перегрузок и при обесточивании автоматически отключает его от сети. Автомат регулируют на максимально допускаемую силу тока с помощью винтов, затягивающих пружинки выключающих кулачков. В зависимости от вида работ (погрузочно-разгрузочные или монтажные) и режима использования крана автомат ругулируют на на различную силу тока. Эту работу должен выполнять только квалифицированный электрослесарь.
От автомата ток поступает на электродвигатель. Управляют двигателем с помощью кнопок «Пуск» и «Стоп». В цепь двигателя включено пусковое сопротивление, которое выключают после разгона двигателя через контактор и кнопку «Стоп», расположенную на ящике автомата.
Сети освещения и сигнализации включены во внешнюю сеть через два понижающих трансформатора мощностью 0,25 кВт напряжением 380/12 В; при параллельном соединении обеспечивают напряжение в осветительной сети 24 В. Включается и выключается осветительная сеть с помощъю отдельного выключателя. В сети освещения и сигнализации имеются плавкие предохранители.
Для внешнего освещения предусмотрены два прожектора мощностью по 300 Вт, а для внутреннего освещения — три плафона с лампами по 60 Вт. Прожекторы включают пакетными выключателем, а лампы плафонов — выключателями. Звуковой сигнал включают с помощъю кнопки. Для безопасной работы крани обязательно зазамляют. С этой целью нулевую жилу гибкого кабеля подключают одним концом к нулевой клемме распределительного ящика, а вторым концом — к заземляющему болту вводной коробки.
Для работы в районах с холодным климатом выпускалась специальная модель крана, имевшая индекс ЭО-6111БС.
