История трактора ЮМЗ-6
ЮМЗ-6 — марка серии универсальных колёсных тракторов сельскохозяйственного и промышленного назначения, выпускавшегося Южным машиностроительным заводом c 1970 по 2001 годы в нескольких различных модификациях, отличающихся друг от друга.
Трактор ЮМЗ-6 создан на базе трактора МТЗ-5, выпускавшимся на Южном машиностроительном заводе с 1958 года. Трактор ЮМЗ-6 в большей степени сохранил преемственность конструкции трактора МТЗ-5, нежели МТЗ-50.
Модификации
В семействе тракторов ЮМЗ-6 существовали четыре модификации:
ЮМЗ-6,
ЮМЗ-6А,
ЮМЗ-6К,
ЮМЗ-6АК.
Кроме того, литерами Л и М обозначались модификации, отличавщиеся способом запуска дизеля: Л — пусковым двигателем, М — электростартером.
ЮМЗ-6
Тракторы первой серии, во многом повторяющие конструкцию МТЗ-5. На этих тракторах устанавливались капоты со скругленной решёткой радиатора. Внешне они схожи с ранними экземплярами трактора МТЗ-50.
ЮМЗ-6А
Тракторы получили новую кабину увеличенного размера, регулируемую по высоте и углу наклона рулевую колонку, усовершенствованный двигатель.
ЮМЗ-6К
Промышленная модификация трактора ЮМЗ-6А, отличающаяся отсутствием задней сельскохозяйственной навесной системы и имеющие места крепления для рабочего оборудования экскаватора и бульдозера. После снятия ЮМЗ-6А с производства модель ЮМЗ-6К, ставшая базовой, получила и сельскохозяйственную модификацию.
ЮМЗ-6АК
Выпускался с 1978 года. Трактор получил новую кабину с улучшенной обзорностью (аналогичную кабине трактора МТЗ-80, новую гидравлическую систему с силовым и позиционным регулятором.

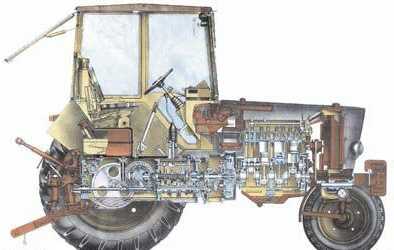

Конструкция
Тракторы ЮМЗ-6 имеют классическую полурамную компоновку. В несущий остов входят корпус трансмиссии, корпус муфты сцепления, полурама. На полураме установлен двигатель, передний мост.
- Двигатель четырехтактный дизель, без турбонаддува ( Д-65 мощностью 60 л.с, рабочим объемом 4,94 л., Д242-71 мощностью 45,6 л.с, рабочим объемом 4,75 л. )
- Номинальная частота вращения 1800 об/мин
- Муфта сцепления сухого типа, двухпоточная
- Коробка передач с подвижными шестернями пятиступенчатая. На части тракторов установлен редуктор-удвоитель числа передач
- Задний мост с механической блокировкой дифференциала
- Масса машины 3400, 3700, 3900 кг
Основные отличия тракторов ЮМЗ-6 и МТЗ-50 (МТЗ-80)
Тракторы МТЗ-50 (МТЗ-80) и ЮМЗ-6 принадлежат к одному семейству «Беларусь» и являются развитием одной базовой модели — МТЗ-5. Их конструкция имеет много одинаковых решений и взаимозаменяемых деталей, но исполнение ряда узлов и агрегатов существенно отличается:
|
Узел |
МТЗ-50 (МТЗ-80) |
ЮМЗ-6 |
|
Передний мост |
Портальный, с телескопической пружинной подвеской колёс |
Портальный с жесткой подвеской колёс |
|
Муфта сцепления |
Однопоточная |
Двухпоточная |
|
Управление КПП и редуктором |
Двумя рычагами |
Одним рычагом |
|
Привод ВОМ |
Переключаемый: двухскоростной независимый или синхронный |
Двухскоростной полунезависимый |
|
Гидронавесная система |
Раздельно-агрегатная с автоматическим регулированием глубины пахоты и сцепного веса |
Раздельно-агрегатная без автоматизации |
|
Регулирование колеи задних колёс |
Плавное |
Плавное |
|
Рулевая колонка |
Нерегулируемая(для МТЗ-80 регулируемая по высоте и углу установки) |
Регулируемая по высоте и углу установки |

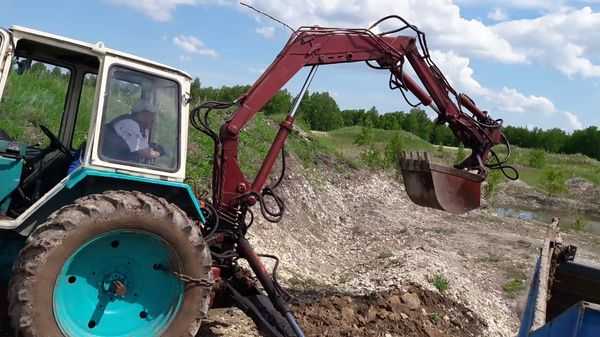

Экскаватор ЮМЗ: технические характеристики
Экскаватор, выпущенный на основе трактора ЮМЗ, практически не подвергался модификациям за несколько десятков лет своего существования. Линейку моделей экскаваторов ЮМЗ представляет техника, которые несущественно отличаются друг от друга мощностью двигатели и гидравлической системы, а также габаритами и грузоподъемностью. Экскаваторы ЮМЗ относятся к классу среднетяжелой универсальной техники, которая активно эксплуатируется отечественными сельскохозяйственными, дорожно-строительными и коммунальными предприятиями.
Назначение экскаватора ЮМЗ
Изначально экскаватор ЮМЗ использовался для выполнения различных работ в сельском хозяйстве. С добавлением некоторых видоизменений и функций модельной линейки этой техники, машина превратилась в полноценный универсальный экскаватор-погрузчик.
Имея в основе надежный и мощный трактор, используется для выполнения задач, в тяжелых климатических условиях и вредном воздействии окружающей среды без потери работоспособности:
- рытье траншей, котлованов и рвов;
- погрузочно-разгрузочные работы грузов разного типа;
- выравнивание территории с многоуровневым рельефом;
- разработка и рыхление каменистых грунтов в карьерах;
- очистка территории от мусора или снега;
- демонтаж зданий;
- монтаж простых одноуровневых железо-бетонных конструкций;
- бурение скважин;
- выполнение полевых сельскохозяйственных работ, связанных с обработкой, рыхлением почв и уборкой урожая.
Экскаватор ЮМЗ приспособлен для работы при критическом температурном режиме. Во время выполнения задачи в минусовых температурах, способен выполнять рыхление мерзлого грунта. Мощностных характеристик гидравлики и двигателя достаточно для того, чтобы с легкостью произвести вскрытие асфальтного покрытия.

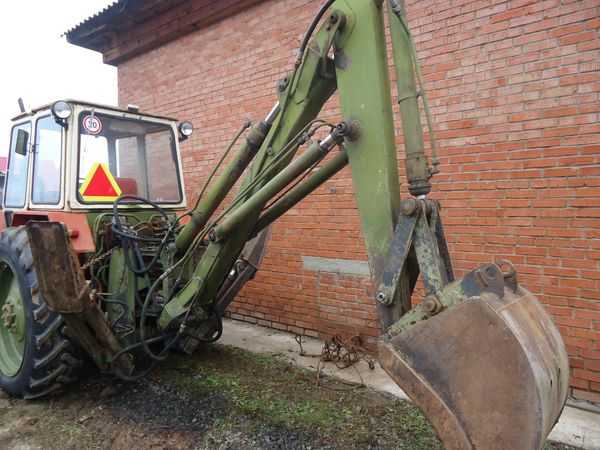

Базовое устройство экскаваторов ЮМЗ
Обычный трактор ЮМЗ-6 тяглового класса 1,4, прототипом которого является трактор МТЗ, стал базой для нескольких модификаций экскаваторно-погрузочной техники ЮМЗ. Традиционная полурамная основа состоит из обвязочной рамы и опорной основы бульдозера. Для функционирования рабочего оборудования используется поворотная колонка и стрела с ковшом. Приводы рабочего оборудования – гидравлические.
В базовой конструкции применяются поршневые гидроцилиндры. Оба гидропривода вполне самостоятельные устройства, работа которых обеспечивается одним баком. Функционирование в экскаваторе ЮМЗ стрелы и ковша обеспечивается одним из гидроприводов с помощью распределителя и насосов. Второй гидропривод обеспечивает работу бульдозерной лопаты, опор и поворотного механизма.
Популярность данной техники объясняется многофункциональностью и тем, что большая часть навесного оборудования унифицирована. Небольшие габариты делают возможным эксплуатацию в городских условиях, или на участках, куда доступ крупной строительной технике ограничен. Колесная база обеспечивает мобильность экскаватора и хорошую маневренность.

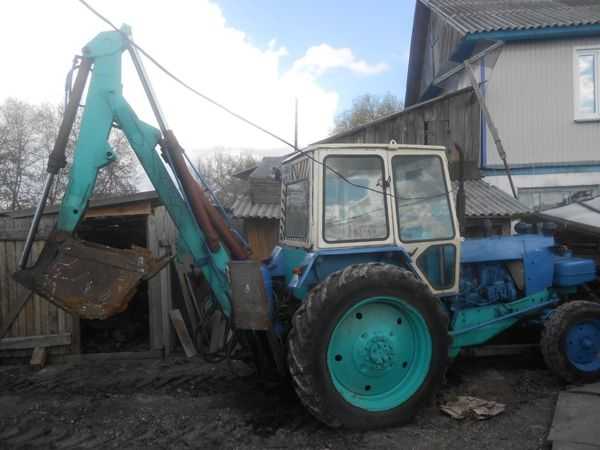

Модели экскаваторов ЮМЗ
Линейка эккаваторов ЮМЗ неоднократно подвергалась некоторым изменениям, которые проявились в появлении нескольких популярных модификаций данной техники:
- ЮМЗ 6Л мало чем отличается от тракторов МТЗ, разве что видоизмененной радиаторной решетки со слегка округлыми формами.
- ЮМЗ 6КЛ отличается от собратьев усиленной гидравликой и конструкцией в целом. Позиционируется как техника для выполнения тяжелых работ в промышленных объемах.
- ЭО 2621А – наиболее продвинутая модель экскаватора МТЗ, которая чаще всего встречается на строительстве или при выполнении восстановительно-ремонтных дорожных работ.
- ЮМЗ ПЭ-Ф-1Б – многофункциональная машина, применяемая в основном для выполнения погрузочно-разгрузочных работ с штучными и сыпучими грузами. При выполнении землеройных работ не уступает в показателях производительности узкопрофильным экскаваторам.
Вся экскаваторно-погрузочная техника создана на базе трактора ЮМЗ-6, технические характеристики которого соответствуют высоким показателям производительности. Эти трактора давно сняты с производства, но их по-прежнему можно встретить во время эксплуатации. Экскаваторы ЮМЗ имеют несколько преимуществ среди аналогичной техники – доступная цена и качество материалов, которые гарантируют надежность, долговечность и простоту обслуживания.
Технические и эксплуатационные характеристики
Экскаваторы ЮМЗ оборудованы силовыми установками в виде одного из двух двигателей – Д65 и Д242. Это четырехцилиндровые дизельные агрегаты, в народе называемые простым атмосферником. Применение таких моторов значительно упрощает обслуживание техники и сокращает затраты на текущий ремонт. Д65 с объемом 4,94 л и мощностью 60 л.с. дополнительно оснащался пусковой системой в виде электрического стартера. Д242 имеет меньший объем 4,75л, и выдает при этом мощность 62 л.с.
Пятискоростная коробка передач оснащается двойными шестернями и сухой муфтой сцепления. Экскаватор может перемещаться по рельефу с уклоном до 10 градусов. При перемещении с одного объекта на другой развивает скорость до 25 км/час. Расход топлива в рабочем режиме с нагрузкой не превышает 12 л/моточас.
Гидравлическая система экскаватора ЮМЗ состоит из следующих составляющих:
- заправочный бак для масла;
- гидрораспределители на ЮМЗ-экскаваторе служат для более точного управления рабочим оборудованием;
- гидроцилиндры стрелы и поворотного механизма;
- насосы, трубы и шланги.
Комфортное управление экскаватором ЮМЗ обеспечивается гидроусилителем руля.
Особенности эксплуатации и обслуживания экскаваторов ЮМЗ
Экскаваторы ЮМЗ, которые общепринято называют «Петушок», способны полноценно копать не более 4 метров в самой своей лучшей комплектации, при заявленных производителем 5,5 метрах.
Штатная бульдозерная лопата в эксплуатации показала себя неэффективно, учитывая ее недостаточную ширину. Самостоятельное переоборудование экскаваторов может повлечь на себя юридическую и техническую нагрузку.
При бережной эксплуатации сцепление отрабатывает без проблем в течение 5-7 лет, что нехарактерно для аналогичной экскаваторной техники.
Видео
traktorspec.ru

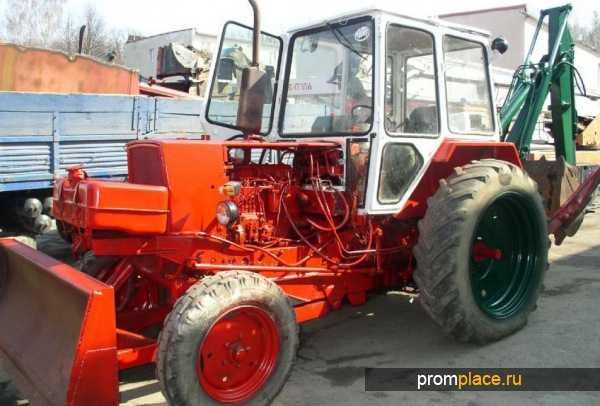

Экскаваторы ЮМЗ — универсальная техника для землеройных работ
Экскаватор юмз — это особый вид спецтехники, предназначенный для проведения строительных или коммунальных работ. Также он нашел широкое применение для погрузочно-разгрузочных или землеройных работ в отрасли сельского хозяйства, мелиорации, газовой и нефтяной промышленности, прокладке трубопроводов, кабелей, выемки котлованов и пр.
Основным отличием этой модели является то, что экскаватор юмз выполнен в виде трактора, на который для усиления мощности крепятся обвязочная рама и рама бульдозера, также он оснащен прочим навесным оборудованием. Поворотная колонка, расположенная на обвязочной раме, работает с помощью двухгидроцилиндрового привода и имеет угол поворота 160°. Привод стрелы и ковша также гидравлический.
Экскаваторы ЮМЗ — универсальная техника для землеройных работ
Отличительная особенность рабочего агрегата — его небольшие габариты, к тому же подобный транспорт достаточно универсален, благодаря наличию нескольких сменных ковшевых приспособлений, а также погрузчика и грейфера разного объема. Грейфер, может применяться для погрузки сыпучих материалов, соломы, удобрений и прочих грузов. Унифицированная экскаваторная лопата используется для рытья ям, котлованов, траншей на различных грунтах (земля, глина, легкий солончак, щебень, шлак и т.д.), а также имеется погрузочный крюк и бульдозер для сгребания.
Благодаря вышеуказанным качествам, с помощью этого вида специальной техники, есть возможность проведения рабочих процессов в труднодоступных для другого оборудования секторах. Также имеет большое значение высокие эксплуатационные качества механического транспортного средства, а именно надежность и долговечность оборудования, которым оснащен экскаватор юмз. Технические запчасти изготавливается только из конструкционных сталей высокого качества.
Модельный тип экскаватора юмз 6 в основном используется при проведении земляных работ в грунтах 1-4 категорий, или для погрузки различного вида сырья и материалов, имеющих как твердую структуру, так и взрыхленную основу. Общий заправочный бак обеспечивает работу двух самостоятельных гидроприводов, первый из которых при помощи шестерённых насосов и распределителя обеспечивает работу стрелы, рукояти и ковша, второй отвечает за механизм поворота, бульдозер и выносные опоры. Применены гидроцилиндры поршневого типа.
Экскаватор данного типа может также применяться в виде крана или гидромолота, оснащен вилами, а при необходимости обратная лопата переустанавливается в прямое приспособление. ЮМЗ 6 экскаватор, технические характеристики которого находятся на высоком уровне, не уступает другим аналогам отечественного и импортного производства. Благодаря небольшим габаритам, по сравнению с более тяжелой техникой, данный транспорт обладает маневренностью, при этом обеспечивая выполнение работы на уровне более крупных и сильных моделей. Его эксплуатационная масса составляет 6600 кг, высота выгрузки достигает 3,2 м., емкость ковша — 0,28 м.куб., радиус копания достигает 5,3 м., максимальная глубина копания доходит до 2,3 м.

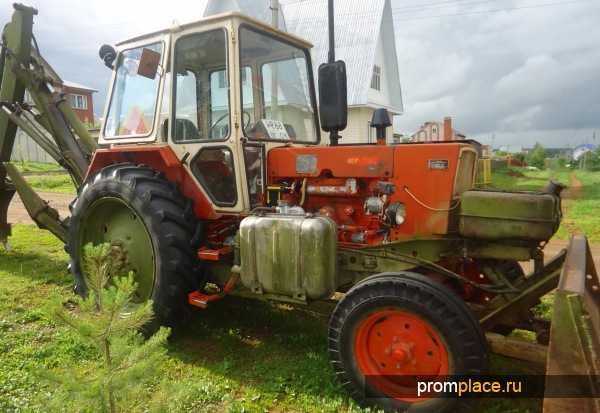

Технические характеристики экскаваторов ЮМЗ
Обеспечивает работу экскаватора новый четырехцилиндровый дизельный двигатель модели Д-242, мощность которого, составляет 62 лошадиные силы, при этом в рабочем состоянии расход топлива не превышает 10,8 л. в час. Кроме того агрегат обладает следующими преимуществами, позволяющими оптимизировать рабочие процессы:
— ходовая часть не гусеничная, а колёсная, при этом задние колеса — ведущие, а передние — направляющие, выполнены на пневматических шинах;
— руль усилен гидравлическим устройством;
— механическая трансмиссия;
— 9-ти ступенчатая коробка передач оснащена редуктором, который позволяет в 2 раза повысить мощность;
— позволяет развивать скорость при движении вперед до 32 км. в час, при заднем ходе — до 25 км. в час.
Экскаватор юмз может работать в сложных погодных условиях при различном уровне температурного режима (от +40 до -40 °C), а также в среде с повышенным уровнем песка или пыли. Кроме вышеперечисленных функциональных способностей, технические характеристики экскаватора юмз позволяют производить большой спектр рабочих операций: копать котлованы с отвалом, проводить разработку мелких забоев, создавать насыпи, производить очистку территории и осуществлять некоторые монтажные процессы. Для увеличения продолжительности срока службы и уменьшения степени износа гидравлики экскаватора юмз, необходимо периодически прочищать днище масленого бака, своевременно менять фильтры, масло и грязесъемники, проверять герметичность всех соединений конструкции двигателя.
Цена экскаваторов юмз определяется в зависимости от его оснащенности дополнительными механизмами, работоспособности и прочих параметров, необходимых при выполнении задач, поставленных перед техникой заказчиком или подрядчиком.
promplace.ru
Гидравлический экскаватор ЮМЗ 2621
Многофункциональный экскаватор ЮМЗ 2621 применяется для выполнения земляных работ. Подходит для работы на песках, жирной или сланцевой глине. Базовая модель оснащается отвалом, ковшом и обратной лопатой. Таким комплектом навесного оборудования также оборудован экскаватор ДЭМ-114 на базе трактора МТЗ. Может использоваться с другими видами навесного оборудования: грейфером, гидромолотом, рыхлителем, грузоподъемным устройством.
Экскаватор ЭО-2621 на базе трактора ЮМЗ
Получение многофункциональной спецтехники производится путем присоединения к базе — трактору ЮМЗ специализированного оборудования. Для корректировки устойчивости рама подвергается усилению, оснащается боковыми опорами для работы на одной площадке. Простота управления обеспечивается присоединенными к одному баку рабочей жидкости двух гидроприводов. Один отвечает за нормальное функционирование навесного оборудования, второй за механизм поворота техники, опоры и бульдозерное оснащение.
Уровень производительности
Отличается модель повышенной производительностью. Имеет экскаватор ЮМЗ ЭО 2621 технические характеристики, позволяющие проводить большой объем работ за минимум времени. Обеспечивает бесперебойную работу водяная система принудительного охлаждения двигателя. Оснащение исключает перегрев даже при максимальной нагрузке техники. Номинальная емкость ковша в 0,28 куб. м обеспечивает выработку крупных площадок. Для работы на одном участке применяются опоры, которые при перемещении техники поднимаются и не мешают переезду на новую точку.
Основные технические показатели
Рабочая масса техники составляет 6,1 тонну. Обладает габаритами 680 см в длину, 250 см в ширину и 380 в высоту. Оснащается дизельным двигателем Д-242 мощностью 63 л.с. Максимальная скорость составляет 20 км/ч. Включает механическую коробку с 9-ю ступенями. Максимальная глубина копания 4,25 м, радиус — 5,3 м. Максимум высоты выгрузки равен 3,2 м.
Сферы использования ЮМЗ ЭО-2621
Установка навесного оборудования на базовый транспорт позволяет расширить его функциональные возможности. Подходит экскаватор ЭО 2621 на базе ЮМЗ для выполнения следующего типа задач:
- погрузки насыпных материалов и грунтов;
- расчистки площадок, создания насыпей;
- перемещения материалов по стройплощадке;
- рытья траншей и канав;
- подготовки котлованов под фундаменты.
Хорошие эксплуатационные характеристики позволяют использовать транспорт для быстрого выполнения рытья или расчистки участков.
Усиленная рама обеспечивает устойчивость и правильное распределение веса для безопасной эксплуатации.
Современное оснащение кабины гарантирует комфорт работы в любых условиях. Применяется техника в температурных пределах от -40 до +40 градусов. Высокая производительность модели позволяет использовать ее для выполнения строительных и коммунальных задач. Владельцы оставляют о спецтехнике ЮМЗ ЭО 2621 отзывы положительного содержания, указывая на невысокую стоимость и хорошее качество. Обслуживание модели не требует значительных растрат. Прямой доступ ко всем механизмам и узлам позволяет быстро проводить диагностику расходных элементов и их замену. Восстановительные работы выполняются в любых мастерских по ремонту спецтехники.
