Экскаватор универсальный h28.00.100 на минитрактор

Главная \ Минитрактора, навесное оборудование и запчасти \ Навесное оборудование на минитрактора \ Экскаватор универсальный h28.00.100 на минитрактор

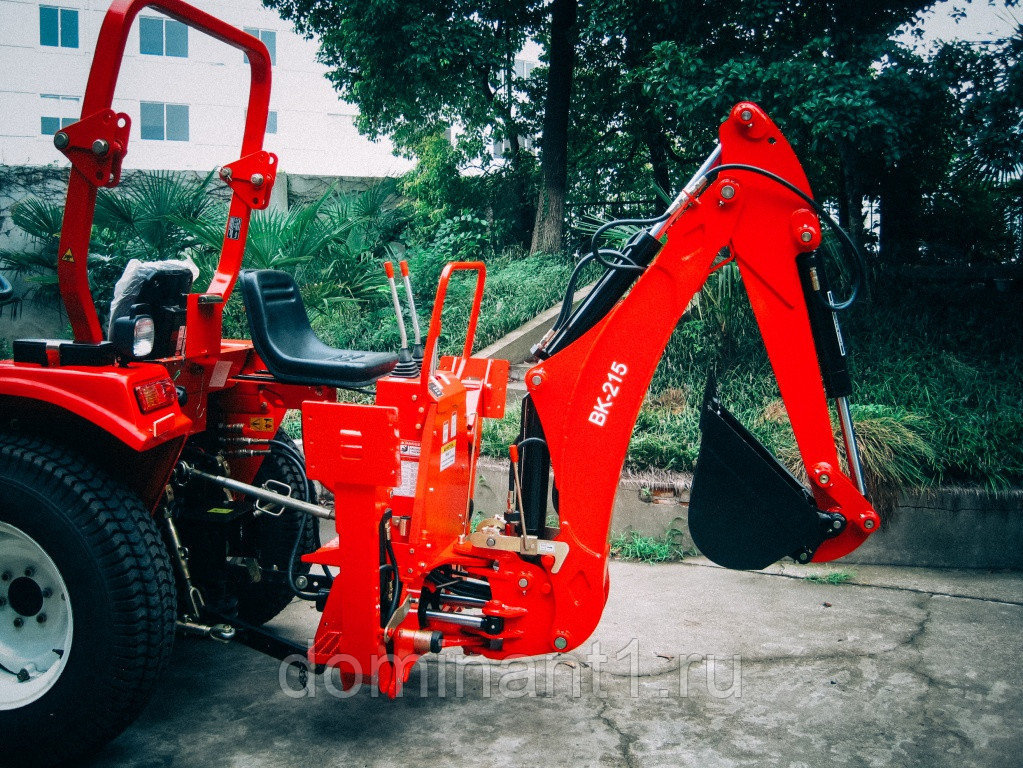

Экскаватор универсальный h28.00.100 на минитрактора Российского производств.

Экскаватор универсальный производится в г.Челябинск и устанавливается на любые минитрактора. Устанавливается на тракора Уралец, JINMA, Чувашпиллер, Фотон, Сватт, Булат, Т-25, Т-40, МТЗ-320 и др.

Наименование показателей, единицы измеренийзначение
Тип экскаватораНавесной однокавшовый неполноповоротный на пневмокалесном ходу
Индекс экскаватораеDF-24
Конструктивная масса, кг280
Длина в транспортном положении в агрегате с трактором, мм4000
Ширина в транспортном положении, мм1425
Высота в транспортном положении, мм2320
Масса в агрегате с трактором, кг1360
Удельное давление на грунт заднего колеса базового трактора с навешанным экскаватором, кгс/см. кв.3
Емкость ковша, куб.м.0,024 (0,048)
Грузоподъемность, кг100
Максимальная глубина копания, мм1700
Максимальный радиус копания, мм3300
Максимальная высота выгрузки, мм1980
Радиус выгрузки при максимальной высоте, мм2480
Наибольшее усилие на режущем контуре ковша при копании цилиндром рукояти, кгс400
Наибольшее усилие на режущем контуре ковша при копании цилиндром ковша, кгс1430
Угловая скорость поворотной колонки, рад/с1,3 (12,5 об/мин)
Угол поворота стрелы в плане, рад (град)2,6 (150)
Среднее время рабочего цикла при совмещении операций и при повороте поворотной колонки на выгрузку в транспорт на 80 град., сек15
Техническая производительность, м.куб/ч4,2
Количество насосов на базовом тракторе, шт1
Максимальная производительность насоса, л/мин21
Давление в гидросистеме, кгс/см. кв.163
Заправочная емкость гидросистемы экскаватора (без учета масла в гидробаке базового трактора), л3,5
Тип ходовой системы базового трактора DF JMколесный
Скорость передвижения базового трактора, км/час0,2…27
Тормозная система базового трактораПривод на задние колеса, механическая
Управление рабочим оборудованиерычажное
Мощность двигатель базового трактора, л.с.24
Тип двигателяЧетырехтактный, трехцилиндровый, дизельный
Применяемое в гидросистеме экскаватора маслоСогласно РЭ на трактор





Экскаватор для минитрактора цена узнать позвонив нам. Минитрактор экскаватор купить можете оставив заявку на электронную почту: [email protected]



Контактное лицо: Мансур Ильдусович
тел. +7-960-397-30-57

Характеристики Т-25.

Обзор трактора Т-25 ХТЗ
  • 1. Технические характеристики Т-25, масса
  • 2. Габариты Т-25
  • 3. Модификации
  • 4. Двигатель
  • 5. Аналоги
  • 6. Видео

Источник фото: mtz812.ruФото Т-25

Технические характеристики Т-25, масса

Эксплуатационная масса

1 575 кг

Тяговый класс

0,6 т

Производительность гидросистемы при 1 565 об/мин

14 л/мин

Рабочее давление гидравлической системы

100 кг/см2

Количество передач вперед/назад

8/6

Т-25 — это универсальный трактор, состоящий из полурамы (задние колеса ведущие, передние — управляемые). Трактор можно использовать при выполнении различных сельхозработ, а также в качестве привода стационарных машин. Между трансмиссией и ДВС стоит сухая замкнутая муфта. Соединение главной передачи с валом муфты сцепления жесткое, разъемное.

Трактор Т-25 оснащен 6-ступнечатой КПП с поперечными валами. Помимо 6 реверсивных, предусмотрено две замедленные передачи. При 900 об/мин (пониженные обороты) машина может двигаться со скоростью 0,935 км/ч. С двух сторон корпуса коробки передач установлены рукава, в которых крепятся ленточные тормоза (плавающий тип). Конечные передачи в виде одноступенчатых редукторов в чугунных картерах, можно присоединять к рукавам в различных положениях. Таким образом, можно регулировать продольную базу и клиренс.

Источник фото: pro-traktor.ruФото Т-25

Хвостовик вала отбора мощности с зависимым приводом находится в задней части трактора, хвостовик вала КПП для приводного шкива — справа. Передний мост, установленный в кронштейне полурамы на оси, может двигаться в вертикальной поперечной плоскости. Трактор оснащается валом отбора мощности, приводом к тормозу прицепа и шкивом для работы со стационарным оборудованием.

Гидравлика представлена унифицированной раздельноагрегатной системой. Привод шестеренчатого нерегулируемого насоса осуществляется от маховика ДВС. Включение/выключение насоса при работающем двигателе совершается шариковой муфтой и рукояткой, которая находится на корпусе привода. Золотники распределителя гидросистемы имеют 4 положения: «нейтральное «, «плавающее», «подъем » и «опускание «.

Источник фото: list-name.ruЭксплуатационная масса трактора Т-25 составляет 1 575 кг

Рабочая жидкость гидросистемы — дизельное масло, очистка которого происходит в масляном фильтре, состоящем из 10 элементов. Силовой цилиндр двойного действия имеет гидравлический ограничитель поршня. Сзади трактора размещен трехточечный механизм, с помощью которого навешиваются без разборки плуги, сеялки, культиваторы и свеклоподъемники. Более сложное оборудование (сенокосилки, опрыскиватель-опыливатель) навешивают в частично разобранном состоянии, используя дополнительное крепление.

К вспомогательному оборудованию трактора относятся капот, тент, крылья, ящик для инструментов и сиденье, которое может переставляться для работы на переднем и заднем ходу, а также регулироваться по весу и росту оператора.

Габариты Т-25

Длина с навесной системой

2 818-3 028 мм

Ширина при колее 1 100 мм

1 370 мм

Длина базы

1 775 мм

Дорожный просвет

308-515 мм

Колея ведущих колес

1 100-1 500 мм

Колея направляющих колес

1 200-1 400 мм

Модификации

Основная модификация трактора Т-25 — модель Т-25А с улучшенными характеристиками ДВС (25 вместо 20 л.с.). Новой машина отличается и своей увеличенной массой — 1 780 кг.

На основе модели Т-25 разработан также высококлиренсный трактор Т-25К. Его предназначение — обработка высокостебельных культур. Благодаря использованию специальных стоек передних и задних колес клиренс машины составляет 1 500 мм, размер колеи — 2 800 мм.

Двигатель

Модель двигателя

Д-21

Эксплуатационная мощность

14,71 кВт (20 л.с.)

Номинальная частота вращения коленчатого вала

1 600 об/мин

Количество цилиндров

2

Диаметр цилиндра / ход поршня

105 / 120 мм

Степень сжатия

16,5

Удельный расход топлива при эксплуатационной мощности

258,5 г/кВт*ч

Объем топливного бака

45 л

Рабочий объем цилиндров

2,07 л

Четырехтактный двигатель Д-21 оснащен системой 3-этапного принудительного воздушного охлаждения, одноплунжерным насосом (распределительный тип) и глушителем-искрогасителем. Система смазки — комбинированная. Запуск силового агрегата производится электростартером. Есть также декомпрессионный механизм и подогревательная свеча накаливания.

Специальный механизм в виде валика с противовесами поглощает вибрацию мотора. Цилиндры расположены вертикально. Бесштифтовая форсунка закрытого типа имеет многодырчатое распыление. Очистка масла осуществляется в центрифуге (полнопоточная реактивная). Очистка дизтоплива происходит в фильтре-отстойнике с последующей тонкой очисткой в фильтре со сменным элементом (банкоброшная пряжа или фильтровальная бумага).

Аналоги

К аналогам данной машины можно отнести следующие модели: МТЗ 311M, ХТЗСШ Т-16, ХТЗ Т-16, МТЗ 321M, МТЗ 321, МТЗ 311, МТЗ 320, МТЗ 320.4М, МТЗ 320.4, ВТЗ Т-25А.

Видео

Видео — с канала «Николай Храмов»
