Роторный экскаватор

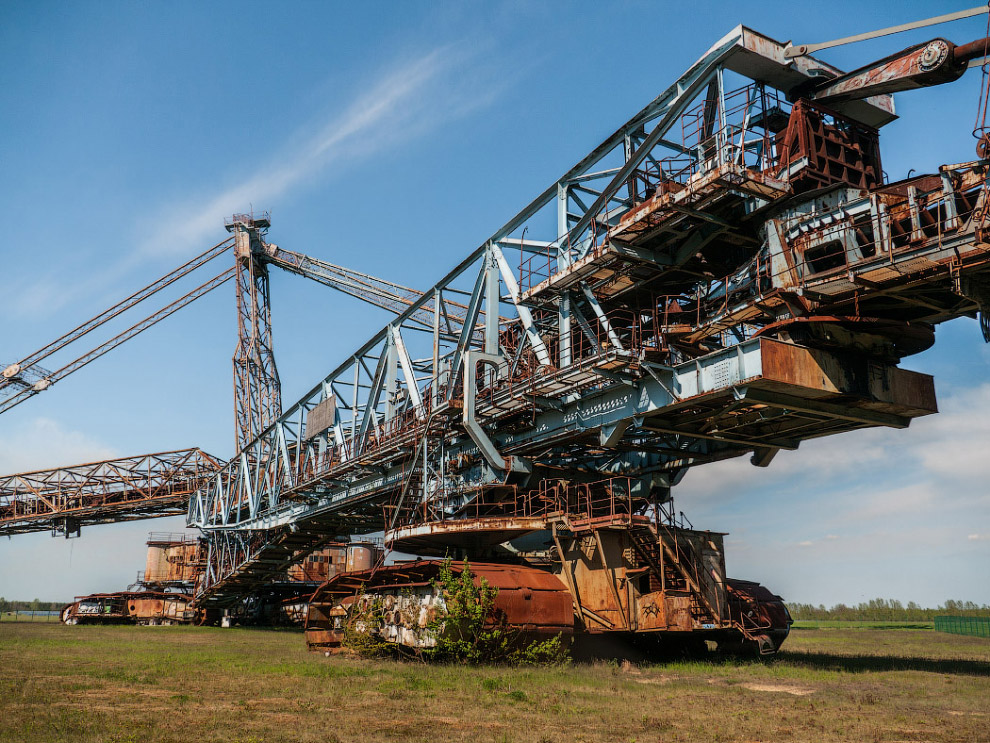

РОТОРНЫЙ ЭКСКАВАТОР (а. bucket wheel excavator; н. Schaufelradbagger; ф. excavateur а roue, roue-pelle; и. excavadora de rotor) — самоходная машина непрерывного действия на гусеничном или шагающе-рельсовом ходу с выдвижной или невыдвижной стрелой, предназначенная для ведения вскрышных или добычных работ верхним (преимущественно) и нижним черпанием, разработки выемок (каналов), удаления породы в отвал или погрузки горной массы в транспортное средство. Применяется на породах и углях малой и средний крепости (до IV категории включительно без предварительного рыхления взрывом, а более крепких — после рыхления) при температурах — 40-35°С.

Роторный исполнительный орган с ковшами имел прототипом водоподъёмные колёса древних. Идею копающего колеса впервые высказал Леонардо да Винчи (начало 16 века). В 1884 американский инженерн Ч. Смит получил патент на экскаватор с 2 роторными колёсами, расположенными симметрично относительно конвейера. Первый роторный экскаватор был изготовлен в Германии в 1916 фирмой «Humboldt» по патенту французского инженера Г.

Швандера. Они стали широко применяться на угольных разрезах Германии. Первые роторные экскаваторы в CCCP были созданы в мастерских Часов-Ярских карьеров огнеупорного сырья в 50-х гг., а промышленное производство их началось в 1958 (модель ЭРГ-350/1000, построенная на Донецком машиностроительном заводе имени ЛКСМУ по совместному проекту с Новокраматорским машиностроительным заводом имени В. И. Ленина). В 1967 НКМЗ выпустил мощный роторный экскаватор ЭРГ-1600 с выдвижной стрелой производительностью 3000 м³/ч, а в 1973 — ЭРШРД-5000 на шагающе-рельсовом ходу. Готовятся к производству роторные экскаваторы производительностью 12 500 м³/ч (ЭРШРД-12500 НКМЗ-КРАСТЯЖМАШ). Параметры советских роторных экскаваторов даны в табл.

Реклама

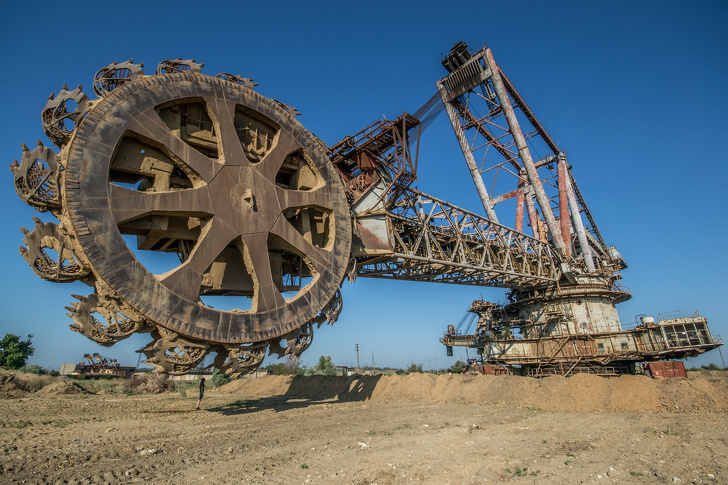

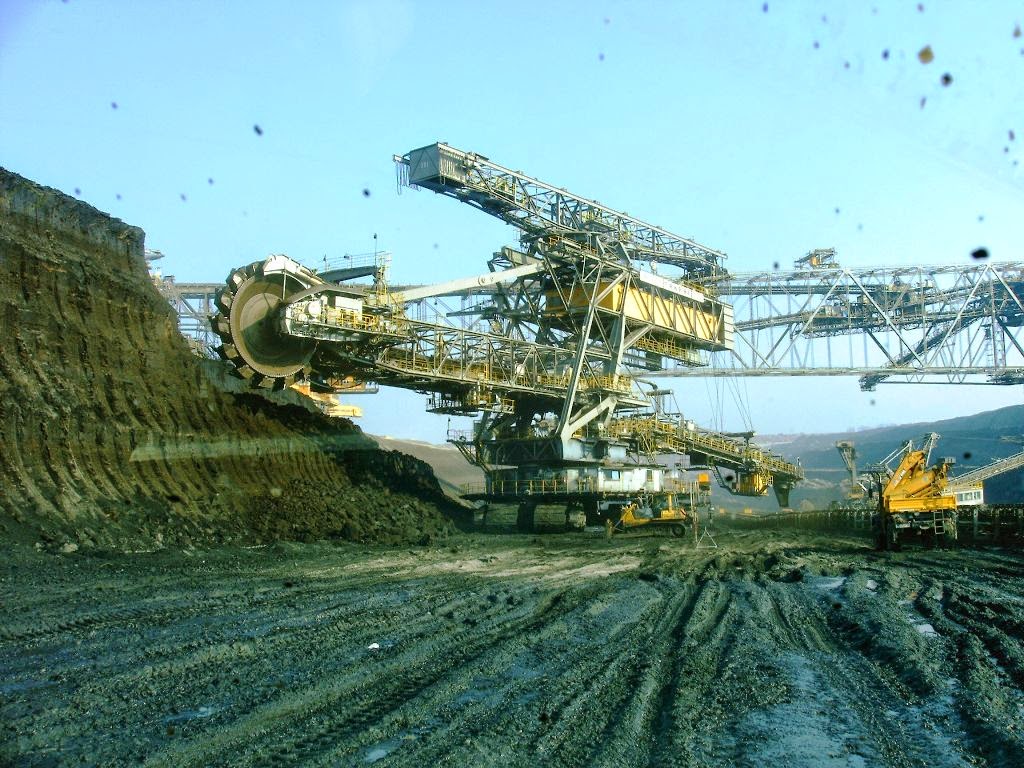

Роторный экскаватор экскавирует горную массу ковшами, укреплёнными на роторном колесе (роторе), вращающемся вокруг своей оси в направлении, обеспечивающем эффективное их заполнение в зоне контакта с забоем (при верхнем черпании — по часовой стрелке, если смотреть на ротор с левой «скулы», и против — при нижнем черпании, с перестановкой ковшей на 180°).

При работе исполнительный орган роторного экскаватора осуществляет движение в горизонтальной и вертикальной плоскости. Подача ротора на забой происходит либо за счёт выдвижения роторной стрелы, либо за счёт подачи всей машины на ходовом устройстве вперёд.

С технологической точки зрения роторные экскаваторы радиального и поперечного копания различают по назначению, максимальной теоретической производительности, величине расчётного удельного усилия копания в МПа, способу подачи ротора на забой, величине допускаемого уклона рабочего горизонта, определяемого наличием или отсутствием выравнивающего поворотную платформу устройства, способу опирания стрелы разгрузочного конвейера, типу ходового устройства. По способу разгрузки ковшей роторы принято разделять на гравитационные и инерционные. У первых разгрузка ковшей осуществляется под действием силы тяжести породы при прохождении ими зоны разгрузки в верхней части ротора. У инерционных роторов разгрузка ковшей происходит под действием центробежных сил, выбрасывающих породу из ковшей.

Для этого обеспечивают частоту вращения ротора в 3-5 раз более высокую, чем у гравитационных, и достигают такой скорости движения частиц горной массы, при которой центробежная сила, действующая на неё, превышает силу тяжести и поэтому выбрасывает породу из ковша. Горная масса из ковшей выгружается на конвейер, расположенный сбоку ротора или сзади, и далее передаётся на разгрузочный (отвальный) конвейер непосредственно или через систему перегрузочных конвейеров.

Подъём и опускание роторной и отвальной стрел осуществляется через систему полиспастов лебёдками, устанавливаемыми на стреле противовеса. Последняя совместно с мачтой поддержки роторной стрелы и поворотной платформой образуют верхнее строение (надстройку) роторного экскаватора. Платформа верхнего строения опирается через опорно-поворотное устройство на базу ходовой части и может поворачиваться относительно неё на 360°. Отвальный конвейер имеет индивидуальный привод поворота, позволяющий его стреле отклоняться от продольной оси на 270° в обе стороны и сохранять заданное положение в пространстве вне зависимости от расположения роторной стрелы.

В CCCP производятся карьерные экскаваторы марки ЭР (5 типов) для производства вскрышных работ с производительностью 630, 1250, 2500, 5000, 10 000 м

3/ч по рыхлой массе и удельным усилием копания не менее 0,7 МПа и роторные экскаваторы тех же 5 типов с усилием копания не менее 1,4 МПа (экскаваторы марки ЭРП), предназначенные для ведения добычных работ.

За рубежом карьерные роторные экскаваторы производят в ГДР, ЧССР, ФРГ, Японии и США.

Наиболее мощные зарубежные модели роторных экскаваторов — гусеничные машины SchRs-6340•51/17 (ФРГ) и SRs-6300 (ГДР) с расчётной суточной производительностью до 240 тысяч м³ по целику. У первой модели стрела длиной 70,5 м позволяет отрабатывать уступ высотой 51 м и глубина 17 м. Ротор имеет диаметр 21,5 м и 18 ковшей вместимостью 6,34 м³ каждый. Расчётная производительность 19 120 м³/ч. Мощность четырёх двигателей привода ротора 3360 кВт, масса роторного экскаватора с автономным погрузочным устройством и соединительным мостом 12 800 т.

Развитие роторного экскаватора идёт по пути создания машин большой производительности и моделей с увеличенным удельным усилием копания (2,1-3 МПа) и укороченными линейными параметрами (компактные роторные экскаваторы).

Карьерный роторный экскаватор



iQA NCAH

ИЗОБРЕТЕН

К АЕТОРСИОМУ СВИДЕТЕЛЬ

Союз Советских

Социалистических

Рзспy

Зависимое от авт. свидетельства М

Ч. Кл. Е 02f 3/18

E 02f 3/22

Заявлено 01.111.1971 (№ 1622312/29-14) с присоединением заявки М

Приоритет

Комитет по делам изобретений и открытий при Совете (Линиотрав

СССР

УДК 621.879.48(088.8) Опубликовано 07Л.1972. Бюллетень ¹ 3

Дата опубликования описания б.lll.1972

Авторы изобретения H. 3. Гармаш, Ю. И. Бережной, П. М. Кутьков, В, А. Гировский, В. М. Манов и В. М. Макаров

Заявитель Донецкий филиал научно-исследовательского горнорудного института

КАРЬЕРНЫЙ РОТОРНЫЙ ЭКСКАВАТОР

Изобретение относится к машинам для открытых горных работ и касается конструкциII карьерного роторного экскаватора.

Известны карьерные роторные экскаваторы, включающие ходовое оборудование, поворотную платформу, надстройку, роторную и отвальные стрелы и опорно-поворотный круг, внутреннее кольцо которого неподвижно соединено с основанием роторной стрелы, а наружное кольцо с возможностью поворота закреплено на надстройке экскаватора.

Однако при работе таких роторных экскаваторов возникают большие нагрузки, передаваемые па конструкцию экскаватора и опорно-поворотный круг.

Цель изобретения — снижение нагрузок на конструкцию экскаватора и опорно-поворогный круг.

Для этого на роторной стреле смонтирован дополнительный опорно-поворотный круг, внутреннее кольцо которого жестко соединено с головной частью роторной стрелы, а наружное кольцо этого круга установлено на поворотной платформе экскаватора с возможностью поворота посредством силового цилиндра. На отвальной стреле также смонтированы дополнительные опорно-поворотные круги, внутренние кольца которых жестко соединены с отвальной стрелой.

С помощью шарниров, смонтированных на паружных кольцах опорно-поворотных кругов, основание отвальной стрелы соединено с поворотной платформой, а ее головная часть тяговыми канатами и силовыми цилиндрами — с надстройкой экскаватора.

На чертеже изображен предлагаемый экскаватор.

Карьерный роторный экскаватор включает ходовое оборудование I, поворотную плат10 форму 2, надстройку 8, роторную 4 и отвальную б стрелы и опорно-поворотный круг б, внутреннее кольцо которого неподвижно соединено с основан ем роторной стрелы, а наружное кольцо с возможностью поворота зад креплено на надстройке 8. На роторной стреле 4 экскаватора смонтирован дополнительный опорно-поворотный круг 7, внутреннее кольцо которого жестко соединено с ее головной частью, а наружное кольцо установлено

20 на поворотной платформе 2 с возможностью поворота посредством силового цилиндра 8, На отвальной стреле 5 также смонтироваHbI допол|штельные опорно-поворотные круги 9 и 10, разнесенные по длине стрелы на

2 значительное расстояние, причем внутренние кольца этих кругов жестко соединены с отвальной стрелой. Шарнпрамп 11, смонтированными на наружном кольце опорно-поворотного круга 9, осногаппе отвальной стре30 лы соединено с поворотной платформой 2, а

325306

Предмет изобретения

11 1,У

Составитель Г. Афиногенова

Текред 3. Тараненко

Редактор Е. Дайч

Корректоры: Т. Бабакина и Л. Царькова

Заказ 442/15 Изд. Ке 37 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 головная часть отвальной стрелы соединена с надстройкои 8 тяговыми канатами 12, укрепленными на наружном кольце опорноповоротного круга 10, и силовыми цилиндрами 18.

При работе карьерного роторного экскаватора на наклонной поверхности горизонтальное положение конвейерной ленте роторной и отвальной стрел придается известными поворотными механизмами этих стрел. При этом стрелы вместе с внутренними кольцами опорно-поворотных кругов поворачиваются относительно неподвижных наружных колец вокруг оси, для роторной стрелы 4 проходящей через центры кругов б и 7, а для отвальной стрелы 5 — через центры кругов 9 и 10.

Карьерный роторный экскаватор, включающий ходовое оборудование, поворотную платформу, надстройку, роторную и отвальную стрелы и опорно-поворотный круг, внутреннее кольцо которого неподвижно соединено с основанием роторной стрелы, а наружное кольцо с возможностью поворота закреплено на надстройке экскаватора, отличающийся тем, что, с целью снижения нагрузок, передаваемых на конструкцию экскаватора и опорноповоротный круг, на роторной стреле смонтирован дополнительный опорно-поворотный круг, внутреннее кольцо которого жестко со1о единено с головной частью роторной стрелы, а наружное кольцо этого круга установлено на поворотной платформе экскаватора с возможностью поворота посредством силового цилиндра, причем на отвальной стреле также

1S смонтированы дополнительные опорно-поворотные круги, внутренние кольца которых жестко соединены с отвальной стрелой, а с помощью шарниров, смонтированных на наружных кольцах опорно-поворотных кругов, 20 основание отвальной стрелы соединено с поворотной платформой, а ее головная часть тяговыми канатами и силовыми цилиндрами — с надстройкой экскаватора.



Экскаваторы для карьерных работ | Комацу

Сузьте область поиска

Малые экскаваторыМалые экскаваторы(0) Средние экскаваторыСредние экскаваторы(0) Большие экскаваторыКрупные экскаваторы(0) Экскаваторы для открытых горных работПоверхностные экскаваторы(6) Экскаваторы iMCЭкскаваторы iMC(0)

Мощность

15 — 60 кВт20 — 80 л.с. (0) 61 — 180 кВт81 — 250 л. с. (0) 181 — 700 кВт251 — 900 л.с. (0) > 700 кВт > 900 л.с. (6)

Рабочий вес

2 300 — 12 000 кг 5 000 — 25 000 фунтов. (0) 12 000 — 34 000 кг 26 000 — 75 000 фунтов. (0) 35 000–118 000 кг76 000–260 000 фунтов. (0) > 118 000 кг > 260 000 фунтов. (6)

Специальности

ГибридГибрид (0) Обработчики материаловОбработчики материалов (0) Минимальный радиус поворотаМинимальный радиус поворота (0) Поворотная стрелаПоворотная стрела (0) Сверхдлинный радиус действияСверхдальний радиус действия (0) Решения для отходовРешения для отходов (0)

ПК2000-11

ПК3000-11

• Лошадиных сил 940 кВт при 1800 об/мин 1260 л. с. при 1800 об/мин
• Эксплуатационная масса 250 — 261 тонн 276 — 288 ст
• Емкость ковша 15–16 м ³ 19,5–21,0 ярд³

ПК4000-11

• Лошадиных сил 1 400 кВт при 1 800 об/мин 1875 л.с. при 1800 об/мин
• Эксплуатационная масса 393 — 409 м 433 — 451 ст
• Емкость ковша 22 м ³ 29 ярдов³

ПК5500-11

• Лошадиных сил 2 x 940 кВт при 1800 об/мин 2 x 1260 л. с. при 1800 об/мин
• Эксплуатационная масса 533 — 552 м 588 — 608 ст
• Емкость ковша 29 м ³ 38 ярдов³

ПК7000-11

• Лошадиных сил 2 x 1 250 кВт при 1 800 об/мин 2 x 1675 л.с. при 1800 об/мин
• Эксплуатационная масса 678 — 699 тонн 747 — 771 ст
• Емкость ковша 38 м ³ 50 ярдов³

ПК8000-11

• Лошадиных сил 2 x 1 500 кВт при 1 800 об/мин 2 x 2010 л. с. при 1800 об/мин
• Эксплуатационная масса 752 — 773 тонны 829 — 852 ст
• Емкость ковша 42 м ³ 55 ярдов³

Загрузить больше продуктов

Карьерные экскаваторы | Либхерр

• Ед. изм Метрика Империал

Просмотров 1-9 из 9

Рабочий вес с обратной лопатой	113,00 т
Рабочий вес с насадкой для забойной лопаты	116,00 т
Мощность двигателя при 1800 об/мин	565 кВт
Вместимость ковша 1,8 т/м³	00 — 7.50 m³»> 7,00 — 7,50 м³
Объем ковша 1,8 т/м³	7,30 м³

Подробнее

• Добавить в список
• Сравнивать

Новый

Рабочий вес с обратной лопатой	00 t»> 130,00 т
Рабочий вес с насадкой для забойной лопаты	130,00 т
Мощность двигателя при 1800 об/мин	565 кВт
Вместимость ковша 1,8 т/м³	8,80–9,60 м³
Объем ковша 1,8 т/м³	8,30 м³

Подробнее

• Добавить в список
• Сравнивать

Новый

Рабочий вес с обратной лопатой	00 t»> 205,00 т
Рабочий вес с насадкой для забойной лопаты	210,00 т
Мощность двигателя при 1800 об/мин	810 кВт
Вместимость ковша 1,8 т/м³	12,50 м³
Объем ковша 1,8 т/м³	12,50 м³

Подробнее

• Добавить в список
• Сравнивать

Рабочий вес с обратной лопатой	00 t»> 250,00 т
Рабочий вес с насадкой для забойной лопаты	253,50 т
Мощность двигателя при 1800 об/мин	960 кВт
Вместимость ковша 1,8 т/м³	15,70 м³
Объем ковша 1,8 т/м³	15,00 м³

Подробнее

• Добавить в список
• Сравнивать

Скоро будет

Рабочий вес с обратной лопатой	00 t»> 252,00 т
Рабочий вес с насадкой для забойной лопаты	253,00 т
Мощность двигателя при 1800 об/мин	1007 кВт
Вместимость ковша 1,8 т/м³	16,50 м³
Производительность ковша 1,8 т/м³	16,00 м³

Подробнее

• Добавить в список
• Сравнивать

Рабочий вес с обратной лопатой	00 t»> 302,00 т
Рабочий вес с насадкой для забойной лопаты	310,00 т
Мощность двигателя при 1800 об/мин	1120 кВт
Вместимость ковша при 1,8 т/м³	18,70 м³
Объем ковша 1,8 т/м³	18,00 м³

Подробнее

• Добавить в список
• Сравнивать

Рабочий вес с обратной лопатой	50 t»> 345,50 т
Рабочий вес с насадкой для забойной лопаты	353,00 т
Мощность двигателя при 1800 об/мин	1 250 кВт
Вместимость ковша 1,8 т/м³	24,00 м³
Объем ковша 1,8 т/м³	22,00 м³

Подробнее

• Добавить в список
• Сравнивать

Новый

Рабочий вес с обратной лопатой	00 t»> 633,00 т
Рабочий вес с насадкой для забойной лопаты	645,00 т
Мощность двигателя при 1800 об/мин	2 500 кВт
Вместимость ковша 1,8 т/м³	37,50 м³
Объем ковша 1,8 т/м³	37,00 м³

Подробнее
