ЭШ 6,5/45 и другое горно-шахтное оборудование на сайте компании Завод имени М.И. Калинина
| Наименование параметров | ЭШ 6,5/45 | ЭШ 6/45 | ЭШ 5/45 |
| Вместимость ковша, м3 | 6,5 | 6 | 5 |
| Длина стрелы, м | 45 | 45 | 45 |
| Концевая нагрузка, кН (не более) | 167 | 167 | 167 |
| Среднее давление на грунт, кПа: при работе/при шагании | 58,5/107,8 | 58,5/107,8 | 58,5/107,8 |
| Скорость передвижения, м/с | 0,133 | 0,133 | 0,133 |
| Наибольший радиус копания и разгрузки, м | 43,5 | 43,5 | 43,5 |
| Максимальная высота разгрузки, м | 19,5 | 19,5 | |
| Наибольшая глубина копания, м | 22 | 22 | 22 |
| Масса экскаватора, т | 280 | 280 | 280 |
| Радиус вращения хвостовой части поворотной платформы, м, г1 | 9,7 | 9,7 | 9,7 |
| Ширина экскаватора по лыжам, м | 11,5 | 11,5 | 11,5 |
| Ширина кузова, м | 7,6 | 7,6 | 7,6 |
| Высота крыши кузова над уровнем земли, м | 6,9 | 6,9 | 6,9 |
| Просвет под поворотной платформой, м | 1,03 | 1,03 | 1,03 |
| Диаметр базы, м | 7,7 | 7,7 | 7,7 |
| Длина лыжи, м | 7 | 7 | 7 |
| Ширина лыжи, м | 1,55 | 1,55 | 1,55 |
Экскаваторы ЭШ 6/45, ЭШ 6,5/45 и ЭШ 5/45 предназначены для выемки грунтов от I до IV категорий крепости включительно при производстве вскрышных работ по бестранспортной системе с укладкой породы в выработанное пространство или на борт разреза, при этом грунты III и IV категорий должны быть предварительно разрыхлены взрыванием.
Экскаваторы ЭШ 6/45, ЭШ 6,5/45 и ЭШ 5/45 могут применяться на открытых разрезах в угольной промышленности, черной и цветной металлургии, промышленности строительных материалов, а также на строительстве каналов, ирригационных систем и различных гидротехнических сооружений.
Шагающие экскаваторы ЭШ 6/45, ЭШ 6,5/45 и ЭШ 5/45 — это надежные, высокопроизводительные и маневренные машины, которые благодаря низким значениям рабочего давления на грунт могут работать на слабых грунтах. Все эти качества обеспечивают следующие прогрессивные технические решения:
Обладая высокой надежностью, экскаваторы серии ЭШ сегодня выполняют в странах СНГ до 50% землеройных работ, составляя основу парка землеройных машин, например, в России до 80% парка экскаваторов-драглайнов, более 90% Казахстана, Беларуси и других стран.
Каталог оборудования
(066) 161-36-25
Цены на Экскаватор ЭШ 6/45 Вы можете узнать, связавшись с нашими специалистами из отдела продаж.

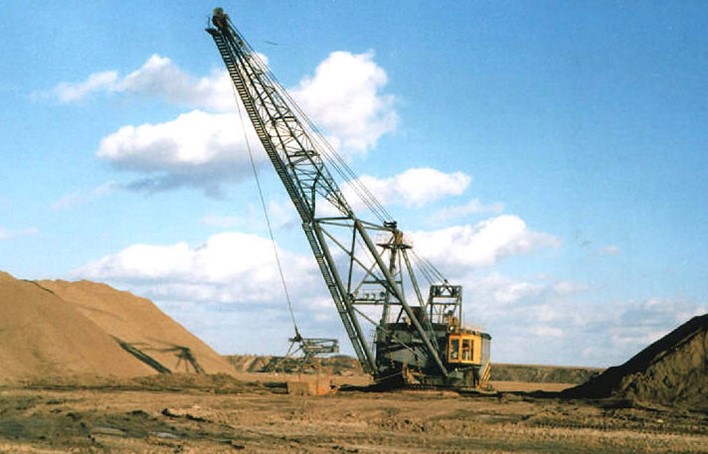

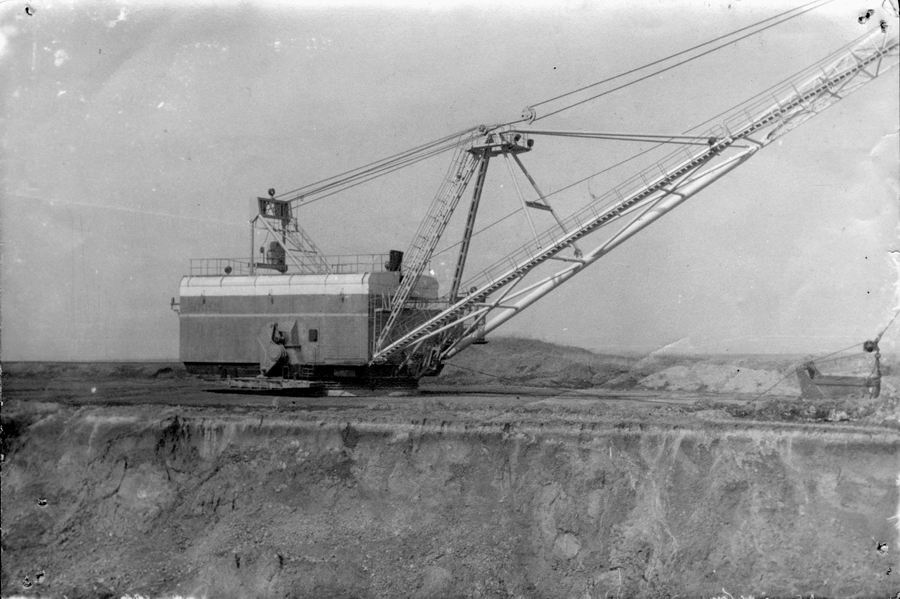

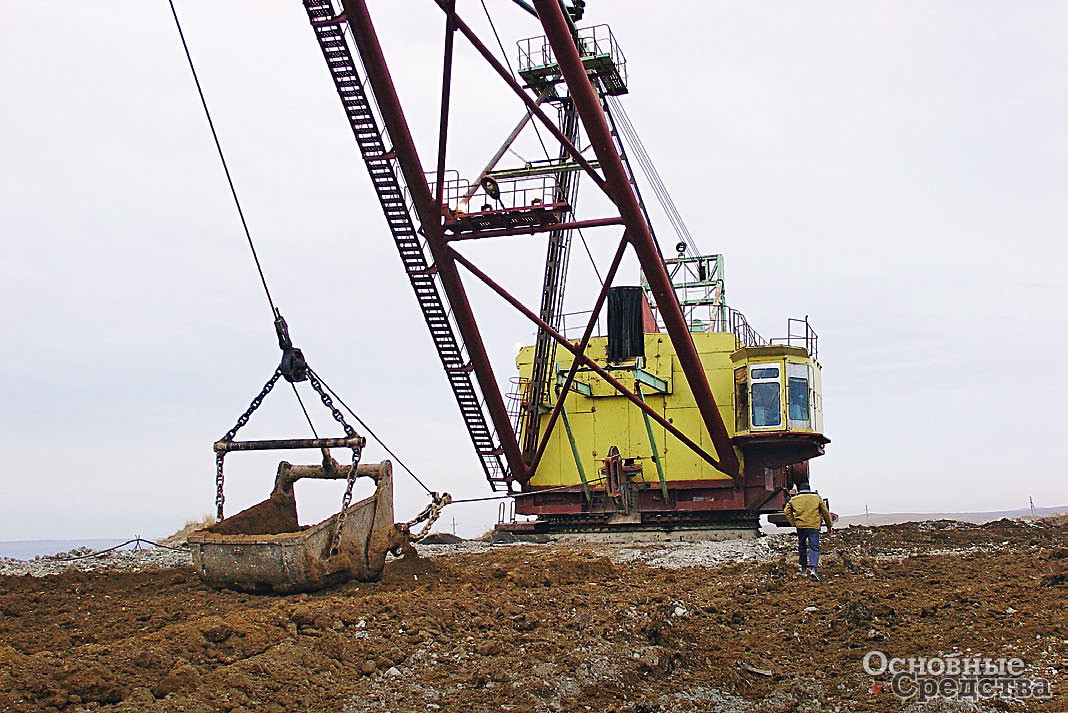

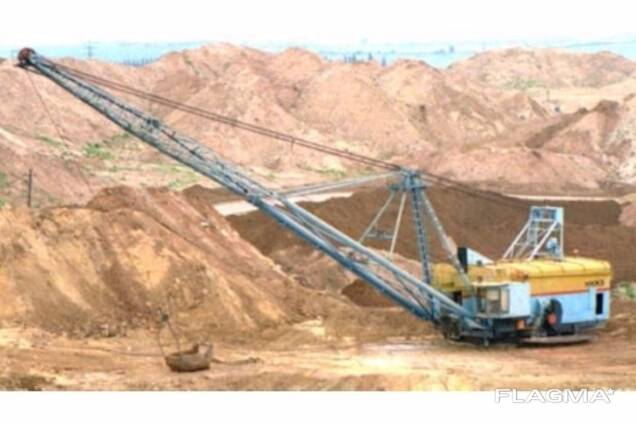

Экскаватор шагающий ЭШ 6/45 – это полноповоротная землеройная машина с кривошипно-шатунным шагающим ходом, способная эффективно работать в различных сферах.
Основные характеристики шагающего экскаватора отражены в его маркировке:
Э – экскаватор
Ш – шагающий
6 – емкость ковша в кубических метрах,
45 – вылет стрелы в метрах.
По вопросам приобретения запасных частей обращайтесь по телефону
+38 (066) 843-97-12
Назначение техникиЭкскаватор ЭШ 6/45 используется для работы с грунтами I и II степени крепости без предварительной обработки и III-IV степени после рыхления взрыванием. Машины работают на строительстве ирригационных систем, гидротехнических сооружений и каналов, при добыче полезных ископаемых для цветной, черной металлургии, угольной промышленности и др.
Шагающие экскаваторы снижают нагрузку на грунт по сравнению с гусеничными аналогами.
Принцип движенияПри необходимости перемещения ЭШ 6/45, стоящий на опорной плите, переносит вес на «лыжи» (опорные башмаки). «Лыжи» управляются гидроцилиндрами (по две пары на каждый) и позволяют экскаватору приподняться над поверхностью и сместиться на некоторое расстояние, после чего он вновь садится на опорную плиту.
Цикл повторяется необходимое количество раз. Скорость такого перемещения – порядка 60-80 м/час.
Конструкция шагающего экскаватора усовершенствована по сравнению с первоначальными разработками, что повышает надежность машин и удобство управления ими.
- Стрелы состоят из соединенных шарнирами частей и изготавливаются из уголкового проката, позволяющего контролировать состояние конструкции визуально, упрощает ремонт и обслуживание.
- Поворотная платформа и база производятся секционными с соединением отдельных элементов болтами. Это позволяет применять более прогрессивные методы при монтаже и ремонте.
- Оптимизированная система управления снижает энергопотребление машины и не требует сезонной переналадки.
- Для удобства машиниста экскаватор оснащается анатомическим креслом с возможностью автоматической подстройки под индивидуальные антропометрические данные.
На шагающий экскаватор устанавливаются ковши, конфигурация и емкость которых определяется горно-геологическими и другими условиями работы.

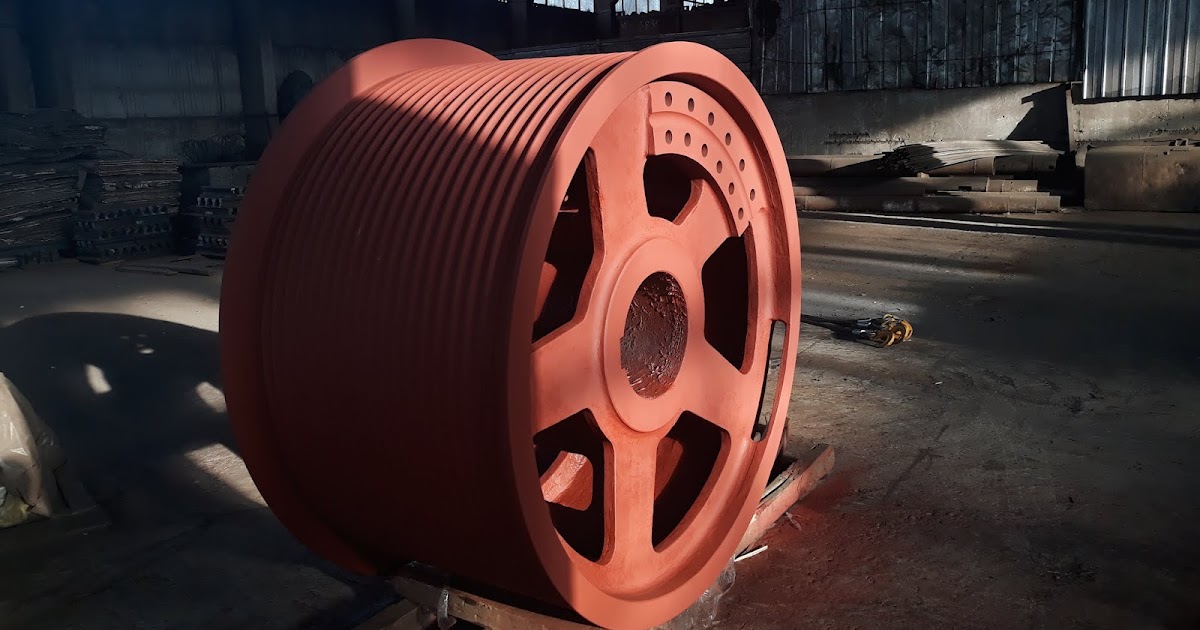

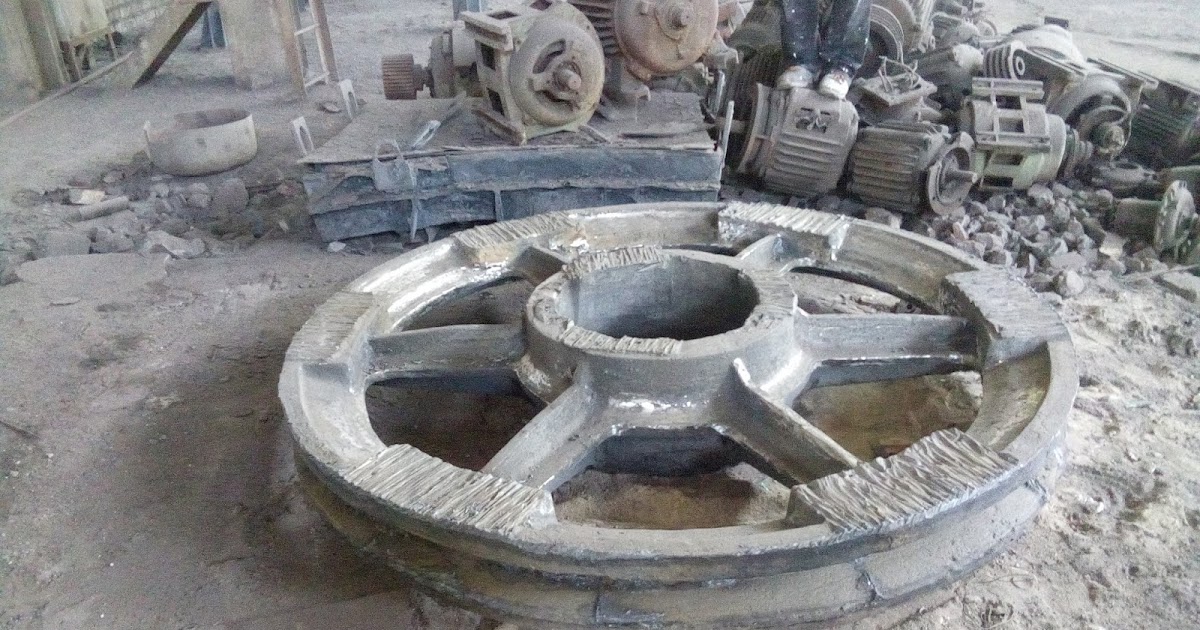

Запасные части на экскаватор ЭШ 6/45 | |
Наименование | № чертежа |
| Блок D1320 | 2-148293/1-159911 |
| 1-112557/1-159910 | |
| ось | 3-218449/3-329432 |
| траверса | 1-112556/1-159912 |
| серьга | 2-180651 |
| ковш с упряжью 6куб | 0-100063сб |
ковш с упряжью 6. 5куб | 0-141728 |
| блок разгрузочный | 1-130121/1-159734 |
| кольцо | 3-22824/3-328040 |
| звено соеденительное | 3-21433сб |
| звено соеденительное | 3-347500сб |
| коуш | 2-253399 |
| коуш | 3-25543/3-284905 |
| проушина тройная | 1-89882сб/1-130220сб |
| серьга | 2-121243 |
| серьга | 2-242348/2-193952 |
| серьга | 3-392644 |
| серьга тяговая | |
| козырек | 0-85718 |
| козырек | 0-99939 |
| блок | 2-99198 |
| вал-шестерня z35m6 | 2-144746/2-195458 |
| колесо зубчатое z196m6 | 2-144745/2-195457 |
| вал-шестерня z36m10 | 2-144747/2-195459 |
| колесо зубчатое z164m10 | 1-126855/1-168798 |
| вал | 2-97591 |
| вал | 2-144748 |
| вал | 2-195460 |
| втулка зубчатая z58m10 | 2-248648/3-331770 |
| полумуфта | 2-75796/2-144744 |
| муфта кулачковая | 2-97721сб |
| вал тяговый в сборе | 1-87687сб |
| вал тяговый в сборе | 1-165018сб |
| вал тяговый | 1-87836/1-163929 |
| барабан тяговый | |
| ступица | 1-87690/1-163927 |
| муфта кулачковая | 2-97729/2-198293 |
| вал-шестерня z40m6 | 20144749/2-202829 |
| колесо зубчатое z158m6 | 2-202832/2-144768 |
| вал-шестерня z30m10 | 3-248660/2-202831 |
| колесо зубчатое z170m10 | 1-126856/1-168799 |
| вал | 2-97591/2-144767 |
| вал подъемный в сборе | 1-87839сб |
| вал подъемный в сборе | 1-163211сб |
| вал подъемный в сборе | 1-87840сб/1-163212сб |
| вал подъемный | 2-97600/2-196381 |
| обойма зубчатая | 2-97595/2-136310 |
| шестерня Z28m6 | 3-171739 |
| шестерня Z28m6 | 3-248055 |
| шестерня Z28m6 | 3-342180 |
| колесо зубчатое z170m6 | |
| колесо зубчатое z170m6 | 2-144272 |
| колесо зубчатое z170m6 | 2-200949 |
| вал-шестерня z20m12 | 3-171738 |
| вал-шестерня z20m12 | 3-248056 |
| вал-шестерня z20m12 | 2-200950 |
| колесо зубчатое z79m12 | 2-97888 |
| колесо зубчатое z79m12 | 2-144271 |
| колесо зубчатое z79m12 | 2-169361 |
| колесо зубчатое z79m12 | 2-200954 |
| вал-шестреня z11m26 | 2-97887 |
| вал-шестреня z11m26 | 2-144269/1-143729 |
| вал-шестреня z11m26 | 7-734 |
| вал | 2-98751/2-193277 |
| ось | 2-158047/2-193210 |
| вкладыш верхний | 4-212627/3-329659 |
| вкладыш нижний | 4-212628/3-329660 |
| блоки направления | 0-61449 |
| блоки направления | 1-159311сб |
| корпус наводки | 0-93407/0-113830сб |
| стакан | 1-89020/1-159312 |
| блок D640 | 2-98773/2-191142 |
| блок D855 | 2-98722/2-191143 |
| ось | 3-173373 |
| ось | 3-326172 |
| ось | 3-173384 |
| ось | 3-326176 |
| ось | 3-173377 |
| ось | 2-191141 |
| база | 0-75786/0-115829сб |
| круг роликовый | 1-89652сб |
| круг роликовый | 1-159470 |
| круг роликовый | 1-195363 |
| цапфа центральная | 1-111174сб |
| цапфа центральная | 1-159881сб |
| цапфа центральная | 1-222961сб |
| венец зубчатый | 1-33263 |
| венец зубчатый | 0-93387 |
| венец зубчатый | 1-162869 |
| круг рельсовый нижний | 1-89653сб |
| круг рельсовый нижний | 1-159762сб |
| круг рельсовый верхний | 0-61657сб |
| круг рельсовый верхний | 0-133889сб |
| круг рельсовый верхний | 0-140149сб |
| ролик | 3-30528/3-326528 |
| ось ролика | 3-174601/3-303602 |
| втулка | 3-215517/3-328259 |
| отливка центральная | 2-123364 |
| половина крышки | 1-88852/1-159878 |
| подшипник сферический | 1-88440сб |
| подшипник сферический | 1-163719сб |
