Содержание

ЭО-5126 технические характеристики (экскаватор гусеничный)

Ковш
МодельЭ4.15.05.000сб
Емкость номинальная, м³1,5
Категория разрабатываемого грунтаI-IV
Количество зубьев, шт.4
Масса, кг1220
Усиленный ковш
МодельЭ4.15.01.000сб
Емкость номинальная, м³1,25
Категория разрабатываемого грунтаI-V
Количество зубьев, шт.4
Масса, кг1100
Узкий ковш (траншейный)
МодельЭ4.15.03.000сб
Емкость номинальная, м³0,8
Категория разрабатываемого грунтаI-IV
Количество зубьев, шт.3
Масса, кг850
Ковш для сыпучих материалов
МодельЭ4.15.04.000сб
Тип6-зубый с зауженной затылочной частью, без боковых ножек
Емкость, м³Номинальная1,5
Вместимость «с шапкой»1,7
Категория разрабатываемого грунтаI-III
Плотность разрабатываемого материала, не более, т/м³1,8
Количество зубьев, шт.6
Боковые ножисъемные
Наружная ширина по боковинам, мм1275
Радиус копания, по зубьям, мм1570
Зев, мм1225 × 1158
Максимальная глубина ковша по внутренней части, мм1225
Масса, кг1300
Ковш-перевертыш
Емкость, м³
Номинальная1,45
Геометрическая1,25
Усилие копания, кгПри работе рукоятью8500
При работе ковшом10440
Высота выгрузки, м3,9
Категория разрабатываемого грунтаI-IV
Назначениедля работы экскаватора в режимах как прямой, так и обратной лопаты
Зуб-рыхлитель
Усилие на режущей кромке, кН280
Радиус обметания по коронке, мм800
Масса, кг221
Гидромолот
МодельНМ-440
Завод-изготовитель«Тверьтехоснастка»
Масса, т1,2
Энергия удара, Дж4000
Частота удара, уд./мин.300
Рабочее давление, МПа
16
Диаметр инструмента, мм135
Рабочая длина инструмента, мм600
Длина гидромолота, мм2800
Пневматический молот
МодельПМ-2
Энергия удара при давлении 0,6 МПа, Дж1000
Частота ударов, Гц7
Расход воздуха, м³/с≤ 0,2
Максимальная длина, мм1873
Масса, кг≤ 340
Температура окружающего воздуха, °С−30 … +100
Гидроножницы
Наибольшее усилие резания, тc500
Размеры разрезаемого материала, не болееДиаметр круга, мм100
Сторона квадрата, мм90
Высота зева ножниц, мм590
Глубина зева ножниц, мм
684
Давление рабочей жидкости, МПа25
Грейферный захват
МодельЭ4.24.02.002сб
Тип оборудованиядвухчелюстной грейферный захват
Общая ширина грейфера (по нижней трехзубой челюсти), мм1254
Ширина верхней челюсти (двухзубой), мм760
Максимальное раскрытие челюстей грейфера, мм2950
Минимальный диаметр цилиндра, удерживаемого челюстями грейфера, мм350
Максимальная высота подбора и выгрузки, мм5600
Радиус обметания, ммпо зубьям двухзубой челюсти1740
по зубьям трехзубой челюсти, мм1800
Масса, кг1340
Наибольшая глубина захвата материалов, находящихся ниже уровня поверхности земли, мм6000
Наибольшее расстояние захвата материалов, находящихся на поверхности земли, мм
9000
Грузоподъемность, кгна максимальном вылете1500
на длине стрелы4000
Гусеница уширенная (болотоходная)
Ширина гусеницы, мм900
Давление на грунт, до, кг/см²0,47
Прочие опции
Автоматическая централизованная система смазкиLINCOLN, Германия
Опциональный предпусковой подогреватель двигателя (вместо штатного)МодельHYDRONIC-35
ПроизводительЭберспехер, Германия

xn--5126-45d3g.xn--p1ai

Технические характеристики, фото и видео гусеничного экскаватора ЭО 5126

Экскаватор ЭО-5126 относится к классу тяжелой землеройной техники 5-й размерной группы. Он находит применение в карьерах, при рытье котлованов, траншей, прокладывании каналов, разрушении сооружений, на многих иных работах, требующих большой мощности и эффективности применяемой техники.

Особенности и преимущества экскаватора ЭО-5126

Одноковшовый универсальный гидравлический экскаватор, построенный на гусеничном шасси, модели ЭО-5126, производится ОАО «Уралвагонзавод». Он предназначен для работы с грунтами до 4 категории включительно, а также с мерзлыми или скальными породами при условии их предварительного разрыхления.

Для удобства работы оператора установленная кабина защищена от вибраций и проникновения посторонних шумов. Большое лобовое стекло оснащено двумя стеклоочистителями. Для комфортной работы при отрицательных температурах кабина оборудована отопителем.

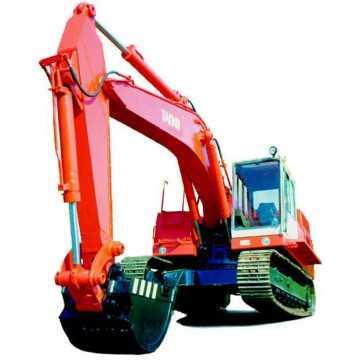

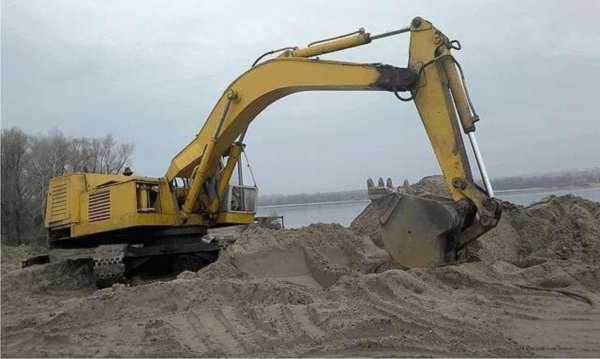

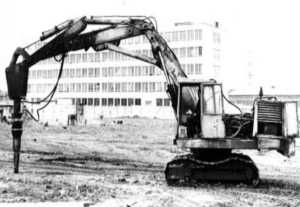

Фото экскаватора ЭО-5126

Состояние узлов и агрегатов контролируется автоматической системой, выводя сообщение о неисправности на световое табло. Удобство управления не требует продолжительной подготовки персонала для работы на этой модели.

Гусеничный экскаватор ЭО-5126 сочетает простоту конструкции, удобство доступа для осмотра ко всем узлам и агрегатам, легкость в обслуживании и ремонте, вплоть до полевых условий.

«Стандарт»

Для работы в самых широких диапазонах температур, в условиях севера с морозами до -40 ?C, и в регионах с жарой до +40 ?C предназначено «стандартное» исполнение экскаватора ЭО-5126. Для таких условий допускается использовать всесезонное масло.

«Тропический»

Для работы в климатических условиях с высокими значениями температур, до +55?C, предназначено «тропическое» исполнение экскаватора.

Рабочее оборудование

В большинстве случаев, для проведения землеройных работ в карьерах, при прокладке траншей, на стройках, при дорожном строительстве, используется ковш обратной лопаты. Помимо устанавливаемого стандартного навесного оборудования на экскаваторе могут применяться сменные рабочие инструменты.

Стандартное

Основным рабочим инструментом является ковш обратной лопаты емкостью 1.25 м3. Для вскрытия дорожного полотна, разрыхления скальных, тяжелых или мерзлых грунтов предназначен зуб-разрыхлитель массой 221 кг и с усилием на рабочей режущей кромке до 280 кН.

В стандартное оборудование входят: моноблочная стрела с рукоятью, гидроцилиндры, трубопроводы.

Дополнительное

Экскаватор позволяет заменить стандартный ковш и использовать следующие виды сменного навесного оборудования:

  • Разнообразные ковши:
НаименованиеКоличество зубъевЕмкость, м3Масса, кг
Э4.15.01.000сб усиленный41,251100
Э4.15.03.000сб траншейный30,8850
Э4.15.04.000сб для сыпучих материалов61,51200
Э4.15.05.000сб41,51220
Ковш-перевертыш (прямая и обратная лопата)51,42



  • Грейфер грузоподъемностью от 1.5 до 4 т (максимальный/минимальный вылет стрелы).
  • Гидромолот НМ-440, предназначен для разрушения бетонных конструкций, дорожного покрытия, других материалов и сооружений.
  • Пневматический молот ПМ-2 обладает энергией удара 5 кДж, используется для разрушения бетона, скальных или мерзлых пород.
  • Гидроножницы позволяют резать металлоконструкции или иные материалы, содержащие металл, диаметром до 100 мм, или прямоугольным сечением до 90 мм.

Технические характеристики

На экскаваторе применяется мощный дизельный двигатель водяного охлаждения. В стандартную комплектацию входят гусеницы шириной 600 мм.

Для снижения давления на грунт при использовании экскаватора на заболоченной или заснеженной местности, на бездорожье, возможна замена стандартных гусениц на более широкие, 900 мм.

Рассмотрим технические характеристики в таблице.

ДвигательЯМЗ-238ГМ2
Мощность, л.с. (кВт)170 (125)
Ширина гусениц, мм600/900
Ширина гусеничного хода, мм3170/3470
Вместимость ковша, м31,25
Максимальная глубина копания, мм6200
Максимальная высота выгрузки, мм5800
Максимальное усилие копания, кН157
Гидромотор поворота310.3.112.00У1, аксильно-поршевой, реверсивный, нерегулируемый
Гидромотор хода2 шт, 303.3.112.501У1, аксильно поршневой, регулируемый
Эксплуатационная масса, т32
Габариты, мм10375/3170/3085



Опционально ЭО-5126 можно дооснастить следующим допоборудованием:

  • Предпусковым подогревателем HYDRONIC-35. Жидкостной подогреватель немецкой фирмы «Eberspacher» позволяет гарантированно запустить мотор даже при особо низких температурах, а при помощи встроенного электронного таймера можно заранее установить нужное время запуска.
  • Системой смазки LINCOLN – эта централизованная автоматическая система позволяет сэкономить затраты времени и сил на обслуживание, продлить межсервисный интервал, повысить эффективность использования экскаватора за счет снижения простоя машины на обслуживание.
  • Гусеницами шириной 900 мм. Значение давления на грунт при этом понижается до 0.47 кг/см?, что улучшит проходимость и маневренность при использовании экскаватора на заболоченной или заснеженной местности, на бездорожье.

ЭО-5126 — тяжелый экскаватор для нелегкой работы в самых сложных условиях, для решения непростых задач эффективно и результативно.

На видео экскаватор ЭО-5126 в работе:

allspectech.com

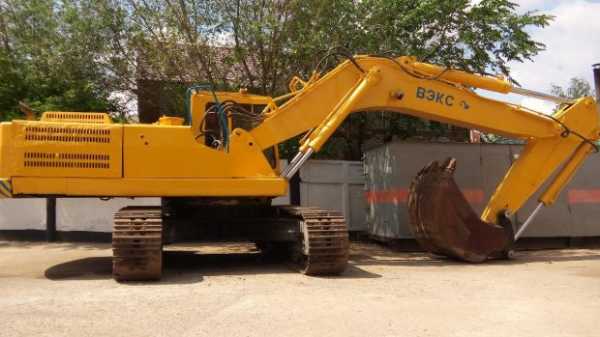

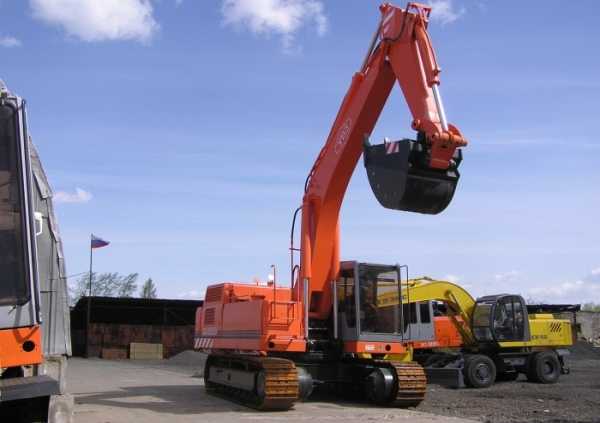

Гусеничный экскаватор ВЭКС ЭО-5126

Одноковшовый экскаватор ВЭКС ЭО-5126 выпускается Воронежским предприятием. Завод ведёт свою историю с 1915 года и специализируется на разработке тяжёлой землеройной техники. Кстати, во время Великой Отечественной войны, производственные линии предприятия были переоборудованы на выпуск легендарных «Катюш». С 2011 года, ВЭКС выпускает инновационный экскаватор ДГЭ-1200, который используется в горнодобывающей промышленности. Масса техники 116 тонн, ковш гиганта вмещает 32 кубометра горной породы.

Особенности

Возможности ВЭКС ЭО-5126 выглядят намного скромнее современных моделей. Машина относится к 5-му классу тяжёлой техники, разрабатывался для земляных работ на грунтах 1-4 категории сложности, а также скальных пород с предварительным дроблением.

Среди ключевых преимуществ техники можно выделить следующие моменты:

  • Удельно низкое давление на грунт.
  • Соответствие международным нормам для этого класса машин.
  • Возможность работать с быстросменным дополнительным оборудованием.
  • Высокая производительность при сравнительно низких показателях шума – не более 70 дБ.
  • Оптимизированная динамика действия гидравлического привода, что повышает износостойкость основных узлов и механизмов.
  • Возможность работать при низких минусовых температурах без потери производственной мощности.
  • Высокая ремпригодность и большой моторесурс.

Стоит отметить, что экскаватор штатно оснащается одноместной кабиной повышенной комфортности. К месту работ экскаватор доставляется спецтранспортом или железнодорожными платформами.

Технические характеристики

Конструкционная масса экскаватора 32 тонны, при этом давление на грунт гусеничным полотном не превышает порог в 0.68 кгс/см2. Это даёт возможность использовать технику в сельскохозяйственной отрасли, не повреждая плодородного слоя почвы. Например, при обустройстве оросительных каналов. Вообще, основная сфера применения ВЭКС ЭО-5126 – это коммунальные хозяйства, дорожное строительство, нефтегазовая промышленность.

Ключевые технические параметры экскаватора выглядят так:

  1. Внешние габариты (Д/Ш/В) – 10 050/3 170/3 500 мм.
  2. Двигатель – 170-сильный дизель ЯМЗ-238 ГМ2.
  3. Ёмкость обратной лопаты – 1.25 м3.
  4. Глубина выемки грунта – 6.2 м.
  5. Рабочий радиус – 9.6 м.
  6. Высота разгрузки – 5.9 м.
  7. Номинальное усилие – 157 кН.
  8. Гидропривод поворота платформы – нерегулируемый, аксиально-поршневого типа.
  9. Гидропривод ходовой части – регулируемый, аксиально-поршневого типа (2 шт).

Техника может дополнительно оснащаться гусеничным полотном, ширина которого 900 мм. Это помогает снизить давление на грунт до 0.47 кгс/см2, что даёт возможность использовать технику на заболоченных грунтах. Помимо этого, экскаватор штатно комплектуется системой холодного запуска, обеспечивающей бесперебойный запуск двигателя при внешних температурных показателях до -40 градусов.

Видео: Работа ЭО-5126

Модельный ряд

Стоит уточнить, что ВЭКС ЭО-5126 не имеет модификаций, созданных на своей платформе, хотя модельный ряд предприятия насчитывает ещё 8 вариаций тяжёлых экскаваторов. В частности:

  • ЭО-43211. Масса машины 19.5 тонн, это гидроприводный экскаватор на пневмоколёсном шасси. В зависимости от выполняемых работ, ковш может заменяться рыхлителем, грейфером, гидромолотом.
  • 20К. Экскаватор-планировщик на пневмоколёсном шасси. Расход горючего 16.5 л, при продолжительности рабочего цикла 18 сек.
  • 30L. Масса экскаватора 30 800 кг. В качестве силовой установки используется турбированный двигатель ЯМЗ-236Б, мощностью 184 кВт.

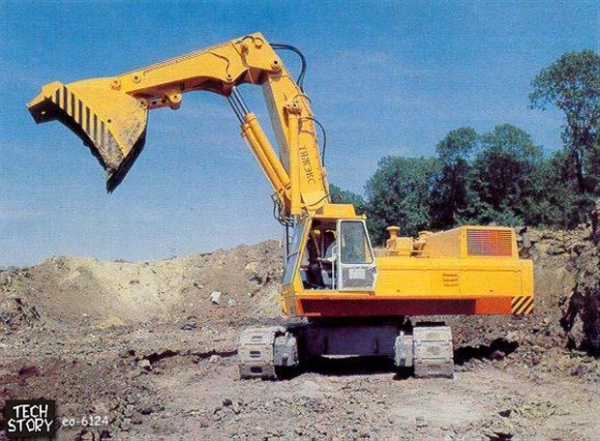

  • ЭО 6124. Гусеничная модель с длительностью рабочего цикла 23 сек. Экскаватор может оснащаться прямой и обратной лопатой.
  • ЭО-6123А-1. Модификация на гусеничном движителе с глубиной копания 8.5-10.8 м.
  • ЭО-5124. Гусеничная техника, которая комплектуется дизельным двигателем ЯМЗ-8484-10.
  • ЭО-5125 и ЭО5121. Машины на гусеничном шасси, массой 39 тонн. Оба экскаватора соответствуют международным стандартам и оснащаются ковшом с вместительностью 1.85м.

Для всех представителей модельного ряда характерна одна особенность. Это доступность запасных частей и использование унифицированных деталей. Это существенно упрощает ремонт, соответственно сокращает время вынужденного простоя техники.

stroyteh.pro

Устройство гусеничного экскаватора: технические характеристики, фото, видео

Устройство гусеничного экскаватора можно назвать довольно простым: его конструкция предельно экономична и позволяет решать разнообразные задачи с минимальными затратами на обслуживание техники и обучение персонала. Такие машины используются в различных отраслях промышленности. Гусеничные экскаваторы работают на лесозаготовке, в сельском хозяйстве, в добывающей сфере и в коммунальном хозяйстве, активно применяются в дорожном строительстве и при проведении аварийно-спасательных действий, в процессе сноса старых зданий.

Сегодня гусеничные экскаваторы можно отнести к числу наиболее востребованных машин в мире. Высокая популярность объясняется просто: ими легко управлять, они обладают высокими показателями мощности, комплектуются экономичными силовыми установками, обеспечивают прекрасную обзорность для оператора, имеют комфортную панель управления и высокие параметры производительности.

Технические характеристики гусеничных экскаваторов позволяют применять их в самых сложных условиях, в экстремальном климате, на местности с разным рельефом. Управление гусеничным экскаватором освоить довольно легко. Современные модели таких машин обладают всеми возможностями, чтобы оператор мог без особых усилий и долгой подготовки выполнять разные виды работ.

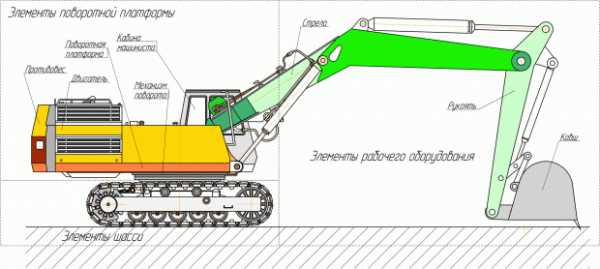

Конструкция гусеничного экскаватора

Как устроен гусеничный экскаватор? Видео на эту тему можно найти на многих ресурсах в Интернете. Конструкция состоит из тележки, оборудованной ходовой рамой, выполненной из стали высокой прочности. Рама служит основой, на которой размещаются особые гусеничные траки, состоящие из последовательно соединенных между собой звеньев. Может применяться стандартный тип ленты или же с увеличенными по ширине и длине параметрами. Более широкие ленты повышают проходимость и устойчивость машины. Для натяжения гусеничной ленты и работы приводных цепей используются привод механический или же гидравлические цилиндры. Характеристики экскаватора гусеничного включают тип двигателя: он может быть либо дизельным, либо электрическим. Гидравлическая система обеспечивает возможность разворота платформы в процессе работы– экскавации. Гидравлические модели начали производить в середине 1950 годов. В 1954 году в Германии был разработан первый экземпляр полноповоротного гидравлического экскаватора. А в 1980-х этот тип получил наибольшее распространение.

В движение гусеницы экскаватора приводятся с помощью ведущих и опорных колес, роликов поддерживающих, устройства натяжного и направляющего колеса.

Экскаватор карьерный гусеничный: описание, модельный ряд, фото, цены.

Узнать об экскаваторах гусеничных Volvo вы можете здесь.

КамАЗ 65115 технические характеристики и описание читайте в статье.

Поворотная платформа

Сверху на тележке монтируется поворотная платформа. На ней помещаются ковш, двигатель, кабина водителя, узлы приводной системы и противовес. По отношению друг к другу эти составляющие у разных производителей могут располагаться по-разному. Платформа может поворачиваться при помощи планетарных редукторов.

Современная тенденция в производстве гусеничных машин – режим двух скоростей. На более низкую переключение предусматривается автоматическое – в случае, когда тяговая нагрузка привода увеличивается.

Машина может комплектоваться еще и дополнительными видами оборудования: челюстями грейферными, гидромолотами, сменными зубьями,  ковшами большего объема и другими. От этого зависит, какие работы сможет выполнять гусеничный экскаватор, характеристики, цена и размер техники. Вес гусеничного экскаватора варьируется в зависимости от модели.

Классы экскаваторов

В зависимости от того, сколько ковшей входит в комплектацию, гусеничные экскаваторы делятся на классы. Машины с одним ковшом (одноковшовые) используются в любых типах работ, где требуется грузить материал или копать грунт. Второе их название – техника промежуточного действия: грунт извлекается и перемещается в несколько этапов. Экскаваторы гусеничные с двумя или большим числом ковшей называются многоковшовыми. Чаще всего их можно встретить в котлованах. Эти машины способны выполнять сразу не одну операцию: они одновременно копают грунт и тут же производят его извлечение. Поэтому называются экскаваторами постоянного действия.

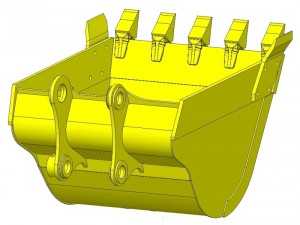

Ковши могут иметь разную форму, что имеет значение при выборе техники для проведения разных видов работ. Например, экскаватор с прямой лопатой может при заборе породы разворачивать ковш. Это снижает цикл копания и улучшает показатель заполняемости ковша.

Ковши экскаваторов строительного типа отличаются тем, что имеют сварные двойные стенки, которые нередко усилены накладками в форме полутруб с наружной стороны ковша. Все эти особенности можно увидеть на фото. Гусеничный экскаватор с таким типом ковша отличается повышенной надежностью.

Важное значение отводится углу, под которым заострены зубья или режущая кромка экскаватора. Чем он меньше, тем лучше грунт отделается от массива. Оптимальным вариантом считаются углы в 25-27 градусов для грунтов легкого типа, и в 32-35 градусов – для тяжелых грунтов.

Сегодня особенно популярны сварные без зубьев, режущая кромка которых закруглена. От формы и качества ковша напрямую зависит производительность гусеничного экскаватора. Фото на сайтах производителей наглядно демонстрируют характерные особенности того или иного варианта. Экскаватор на гусеничном ходу, цена которого в настоящее время может быть весьма приемлемой – удобный и экономичный вариант для выполнения разных видов работ.

Ремонт гусеничных экскаваторов: Volvo, Komatsu, описание, фото.

Прочитайте о полноповоротных гусеничных экскаваторах в этой статье.

Так же узнайте про гусеничный мобильный экскаватор Liebherr тут.

Минимум ремонта

Если поставить перед собой задачу отыскать оборудование максимально простое в использовании и ремонте, то в получившийся список обязательно войдет гусеничный экскаватор. Характеристики этой техники, заложенные в процессе ее производства, обеспечивают минимальную потребность в обслуживании и ремонтных работах. Простои машин практически равны нулю, что благоприятно отражается на такой характеристике, как производительность гусеничного экскаватора. Цена на модели разных производителей и мощности может отличаться в разы. Сегодняшний рынок предлагает множество вариантов.

Производителей такой техники в мире довольно много. Компании постоянно работают над совершенствованием своего оборудования, улучшая управляемость и повышая производительность гусеничного экскаватора.

Больше информации на сайте

spectechzone.com

устройство, рабочее оборудование, главные узлы навесного оборудования

Гусеничный экскаватор эо 4121 является типичным представителем строительной техники, которые получили свое распространение в 70-80-е года. Эта модель была впервые изготовлена на Ковровском экскаваторном заводе в 1970 году. Эо 4121 можно назвать родоначальником полноповоротных землеройных машин. Именно здесь впервые был применен метод гидравлического поворачивания оборудования на шасси.

Особые качества экскаватора ЭО-4121

Важной отличительной чертой экскаватора эо 4121 является достижение разработчиков в плане гидравлической системы. Они смогли увеличить давление до 250 кгс/см2. Это позволило достичь максимальной производительности и мощности оборудования.

К плюсам экскаватора можно отнести следующие параметры:

  • Простота в обслуживании. Это обусловлено тем, что есть возможность легко добраться к любой детали механизмов. Такое качество не только делает эксплуатацию более дешевой, но и ускоряет процесс ремонта;
  • Долговечность. Все детали корпуса, оборудования и двигателя изготовлены из высокопрочного металла, что предотвращает их быстрое разрушение и коррозию. Многие единицы техники нормально функционируют и сегодня;
  • Кабина водителя отличается своей звукоизоляцией и нормальной температурой воздуха, что делает возможным проведение землеройных работ в холодной время года;
  • Наличие трех гидравлических моторов, один из которых задействуется для управления поворотной платформой, а два остальных для нормального функционирования гусеничного шасси;
  • Правильный расчет центра тяжести и наличие противовесов позволяет достичь довольно высокой устойчивости;
  • Большие углы обзора достигаются тем, что передняя часть кабины полностью выполнена из стекла.

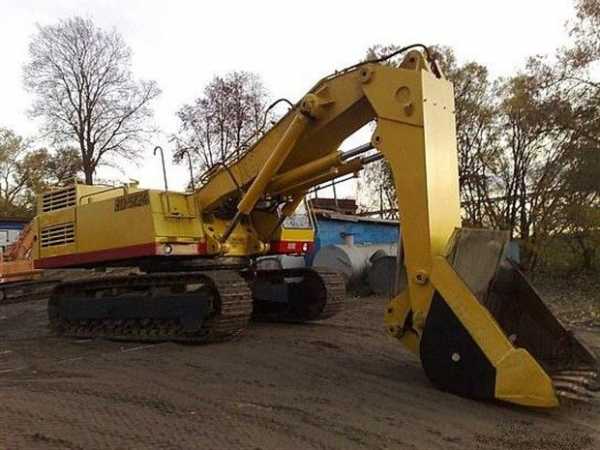

Фото экскаватора ЭО 4121

К отрицательным качествам можно отнести лишь невысокую эргономичность водительской кабины, так как приборы и рычаги расположены не очень удобно.

При этом необходимо в течение рабочей смены постоянно менять положение тела, создавая неудобства, что влекло за собой усталость.

Устройство

Эта модель представляет собой технику на гусеничном ходу, которая способна выполнять многочисленные операции.

Сюда можно отнести следующие работы:

  • Землеройные работы при любом типе грунта. Также сюда относится замерзшая почва и вязкая глина;
  • Быстрая погрузка и выгрузка сыпучих или штучных материалов с помощью ковша, грейфера, вил;
    Создание котлованов, колодцев и траншей любого размера;
  • Дробление твердых пород с помощью гидравлического молота, а также рыхление грунта съемным зубом.

К важным узлам экскаватора можно отнести гусеничный ход, металлическую платформу с возможность поворота на 360 градусов, водительскую кабину с пультом управления, рабочее оборудование, двигатель, гидравлическую систему и электродатчики.

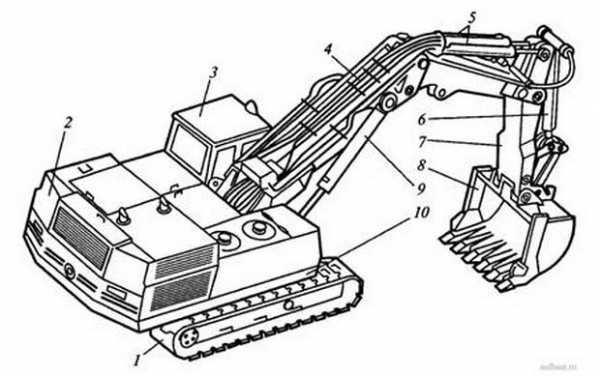

Устройство ЭО 4121

ЭО 4121: 1 — поворотная платформа экскаватора; 2 — двигатель; 3 — кабина ЭО 4121; 4 — основная стрела экскаватора; 5 — доп. стрела; 6 — рукоять; 7 — ковш; 8 — ходовое устройство, гусеничное; 9 — опорно поворотное кстройство.

Ходовой узел экскаватора эо 4121 сделан таким способом, что с помощью индивидуального гидравлического мотора каждая гусеница может привестись в действие отдельно. Натяжение ленты осуществляется гидроцилиндром.

Гидравлическая система этой модели впервые испробовала не себе давление в 250 кгс/см2.

Результат оказался положительным, так как усилия стрелы хватает для работы с вязкими грунтами и замерзшей землей.

Подвижная платформа этого универсального экскаватора установлена на усиленной раме ходовой части. Она крепится с помощью специального роликового механизма, который позволяет поворачивать всю конструкцию. Здесь находится навесной рабочий орган, бак для топлива и рабочей жидкости, кабина водителя, двигатель и поворотный механизм. В ее задней части установлен противовес для придания устойчивости при работе с большими грузами.

Главные узлы навесного механизма

Рабочее оборудование советского экскаватора эо 4121 можно разделить на два вида: постоянное и сменное. Оба типа являются демонтируемыми. Постоянное оборудование включает в себя рукоять и один из видов лопаты. К сменному относится оборудование, которое устанавливается в зависимости от выполняемой работы.

К сменному оборудованию относятся:

  • Обратная лопата с рукоятью разной длины;
  • Профильный ковш;
  • Прямая лопата с ковшом;
  • Захватно-клещевой механизм;
  • Погрузочные вилы;
  • Гидравлический молот;
  • Рыхлитель;
  • Грейферное оборудование.

Удобный способ крепления позволяет менять навесное оборудование без особых усилий и в сжатые сроки.

Технические характеристики

Все интересующие характеристики экскаватора ЭО 4151 оборудования и двигателя представлены в табличной форме.

ПараметрыПоказатели
Тип двигателяА-01М Дизель
Мощность, л.с.130
Производительность техники, м3/ч150
Емкость съемного ковша обратной/прямой лопаты, м31/1
Максимальная глубина разработки грунта обратной/высота прямой лопаты, м5,8/3,6
Наибольший радиус работы обратной/прямой лопаты, м9,2/7,25
Высота погрузки обратной-прямой лопатой, м6/5,03
Скорость движения км/час2,8
Максимальный рабочий вес, кг20900
Габариты экскаватора (ДхШхВ), м6,8х3х3

Видео обзор экскаватора ЭО 4121:

allspectech.com

Гусеничные одноковшовые экскаваторы от компании ВЭКС

Модели воронежских экскаваторов ВЭКС достаточно эффективно применяются при проведении землеройных работ в общестроительной и дорожной сфере, на горнодобывающих и мелиоративных работах. На рынке специальной техники, включая вторичный, предлагаются 7 моделей машин в различных модификациях.

Предприятие, на базе которого сформировался Воронежский экскаваторный завод, начало производство машиностроительной продукции в 1915 году. В годы войны изготовляло и поставляло для нужд фронта реактивные установки залпового огня. С 1947 года на ВЭКС начат выпуск строительной техники, включая тросовые экскаваторы с однокубовым ковшом.

Серия универсальных, полноповоротных экскаваторов ЭО с гидравлическим приводом исполнительного органа производится с 1973 года. Машины применяются для работы по грунтам с I по IV категорий, на погрузке и перемещении сыпучих материалов, в планировочных работах. Техника комплектуется дополнительным оборудованием собственного производства: гидромолотами на различную ударную мощность; многофункциональными гидроножницами, погрузочными грейферными устройствами.

Экскаватор ВЭКС

Как устроены воронежские экскаваторы

Машины собираются по традиционной компоновке. На ходовом гусеничном устройстве тракторного типа устанавливается опорно-поворотный механизм, на котором монтируется вращающаяся платформа для размещения рабочего оборудования, силовой установки, кабины управления, вспомогательных агрегатов.

Силовой привод

Работу экскаваторного оборудования, перемещение агрегата обеспечивают цилиндры и моторы гидравлической системы, получающей энергию от дизелей ярославских моторостроителей с параметрами мощности от 170 до 350 л. с. В гидросистеме применены 2 основных аксиально-поршневых насоса, обеспечивающие распределение потока для одновременной работы экскаваторного оборудования и ходового привода.

Экскаваторное оборудование

Основным землеройным устройством является рукоять с ковшом, работающие по схеме «обратная лопата», емкость ковша от 1 куб. м. По схеме «прямая лопата» разрабатывают тяжелые грунты и устанавливается на стрелу-рукоять дополнительное оборудование (гидромолот, грейфер и т. д.).

Ходовой механизм и платформа поворотного типа

На сварной раме ходовой тележки монтируются:

  • приводные механизмы для каждой из гусениц — узел собирается из гидравлического мотора и планетарного редуктора с тормозным устройством;
  • опорные и направляющие катки;
  • механизмы натяжения гусениц.

Опорно-поворотный узел соединяет ходовую часть и платформу агрегата. Рамный тип платформы позволяет разместить дизельный мотор, кабину оператора, экскаваторное оборудование, агрегаты гидросистемы. Предусмотрен узел крепления на платформу противовеса.

Кабина оператора

На машины устанавливается амортизированная цельнометаллическая кабина укомплектованная:

  • креслом оператора;
  • приборами управления и контроля, включая обеспечивающие безопасность работ;
  • верхним люком, вентилятором и отопителем.

Это важно! Детали и части машин унифицированы по узлам и агрегатам, что упрощает ремонт и обслуживание экскаваторов модельного ряда.

Строение гусеничного экскаватора: 1 — гусеничное ходовое устройство, 2 — противовес, 3 — кабина машиниста, 4 — стрела, 5,6,9 — гидроцилиндры рукояти, ковша и стрелы, 7 — рукоять, 10 — поворотная платформа, 11 — ковш.

Особенности отдельных моделей

Маркировка экскаваторов ВЭКС позволяет получить представление об общих параметрах машин.

ЭО обозначает агрегат как одноковшовую машину, далее по положению символов в маркировке:

  1. Определяет размерность группы — вес машины не превышает:
  • 1 — 6,3 т;
  • 2 – 10 т;
  • 3 – 18 т;
  • 4 – 32 т;
  • 5 – 50 т;
  • 6 – 71 т.
  1. Устройство ходовой части:
  • 1 — гусеница,
  • 2 — усиленная гусеница;
  • 3 — колеса
  1. Подвеска исполнительного органа:
  • 1 — гибкого типа;
  • 2 — жесткого типа.
  1. Нумерация модели;
  2. Проведенные модификации машины модельного ряда в алфавитном порядке;
  3. Использование в климатических условиях:
  • ТВ — тропики влажные;
  • ТС — тропики;
  • ХЛ — северное.

В качестве примера — ВЭКС ЭО-5125

Вес машины до 50 тонн, гусеничный движитель без усиления траков, жесткая подвеска экскаваторного оборудования, пятая модель в серии, модификаций не было.

Агрегат выпускался до 2001 года применялся для общестроительных, дорожных, горных работ.

Машина собрана из отечественных комплектующих, проста в обслуживании и ремонте.

ВЭКС ЭО-5221

Агрегат, заменивший модель 5125. Усилена ходовая часть, заказчику предлагается установка импортных комплектующих.

Экскаватор ВЭКС ЭО-5221

ВЭКС ЭО-5225

Машина 5 размерного типа используется для земляных работ в различных отраслях.

Модификации 5225 -10 и -13 комплектуются гидравлической системой компании BOSCH-REXROTH, что улучшило динамику, повысило надежность агрегата в целом.

Особенностями машины являются:

  • регулирование производительности насосной установки в автоматическом режиме;
  • автономный подогреватель компании Eberspecher, обеспечивающий регулировку температурного режима двигателя и прогрев горючего в баке;
  • безопасный аварийный спуск стрелы;
  • сокращение рабочего цикла за счет доработки конструкции опорно-поворотного механизма;
  • повышенная надежность ходового механизма — гусеничный механизм усиленного типа.

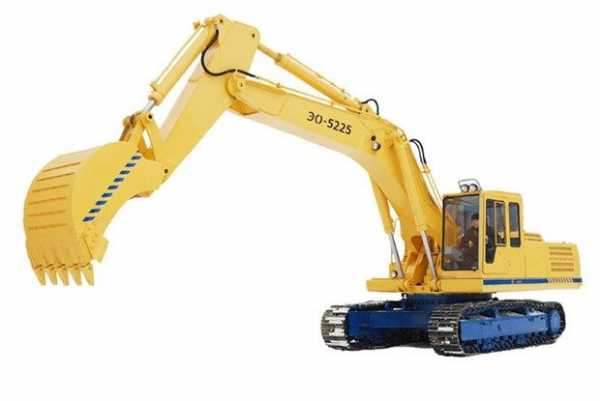

Экскаватор ВЭКС ЭО-5225

ВЭКС ЭО-6124

Универсальный агрегат 6 размерного типа.

Особенности машины:

  • может работать по схемам прямой и обратной лопаты;
  • эргономичная кабина оператора с регулировкой сиденья, системами вентиляции и отопления;
  • двухпоточный гидравлический привод с давлением в системе 250 кг/см2;
  • гидроцилиндры экскаваторного оборудования демпфированы;
  • рабочий ход осуществляется работой аксиально-поршневых двигателей через трехступенчатый редуктор, остановка за счет колодочных тормозов планетарного редуктора.
Экскаватор ВЭКС ЭО-6124

ВЭКС ЭО 6123А-1

Машина однотипна экскаватору ВЭКС ЭО-6124. Вместо дизельного двигателя используются два электромотора на 380 В общей мощностью 180 кВт. При отсутствии стационарной электрической сети машина комплектуется дизель-генераторной установкой.

ВЭКС ЭО 30L

Экскаватор 5 размерного типа. Соответствует действующим требованиям экологических стандартов.
Особенности агрегата:

  • исполнительное оборудование — лопата обратного типа, на мелиоративных работах эффективно использование удлиненной обратной лопаты;
  • по мерзлым и прочным грунтам допускает установку зуба-рыхлителя;
  • оборудуется жидкостным отопителем компании Eberspecher;
  • насосная гидроустановка, управляющее и распределительное оборудование гидросистемы от компании BOSCH-REXROTH;
  • траки гусениц по ширине 600 — 900 мм.;
  • габариты и эргономическая схема кабины управления соответствуют стандартам ISO.

Технические параметры гусеничных моделей ВЭКС

Изделие/параметрЕд. изм.ВЭКС ЭО
512552215225612430L6123А-1
Силовая установкаДизель с наддувомэлектродвигатель
Мощностьл. с.1701703653502502х90кВт
Масса готовой к эксплуатации машиныт394239683062
Удельное давлениекг/см20,820,720,730,980,60,98
Темп вращения платформыоб/мин7781011,6910
Потребление дизтопливал/час2121222820
Темп движения по рабочей площадкекм/час2,83,53,61,553,51,55
Параметры по габаритам (Д/Ш/В)м11,7/

3,4/

4,46

11,1/

3,4/

4,8

11,8/

3,2/

3,95

10,8/

4,1/

6,0

10,8/

3,2/

3,87

10,8/

4,1/

6,0

Основное экскаваторное оборудование (максимальные параметры)Обратная лопата
Высота копаниям9,659,09,610,88,710,8
Глубина копания-/-6,56,56,67,356,87,35
Высота выгрузки-/-5,55,86,46,57,26,5
Радиус рабочей зоны-/-9,81010,811,610,411,6
Усилие копаниякгс180001800019700286001780028000
Ковшм31/2,51,851,852,2/

3,2

1,25/

1,45

2,2/

3,2



Руководителю, комплектующему парк специальной техники для выполнения строительных проектов, приобретение техники ВЭКС возможно только на вторичном рынке. АО «Воронежский завод экскаваторов» объявлен банкротом. Его правопреемник ООО «ВЗЭ Экспорт» предлагает единичные поставки машин ЭО-5225 и ВЭКС 30L, запасные части к экскаваторам по небольшому числу позиций, осуществляет ремонт агрегатов.

Это важно! Экскаваторы — машины длительного использования. Агрегаты из Воронежа продолжают работать на российских строительных площадках. Их обслуживание и ремонт осуществляют машиностроительные и ремонтные предприятия строительной и дорожной отраслей.

stroyteh.pro

Гусеничный экскаватор ЭО-5126 - технические характеристики



















содержание   ..  10  11  12  13  14  15  16  ..









Экскаватор ЭО-5126 разработан специально для проведения работ на немерзлых грунтов I - IV категорий, по разработке карьеров, рытье котлованов, траншей каналов и других подобных сооружений, а также предварительно разрыхленных мерзлых и скальных грунтов с величиной кусков до 500 мм в интервале температуры окружающей среды от +40 оС до -40 оС

Совершенно недавно успешно проводились комплексные испытания грейферного захвата Э4.24.02.002сб для экскаватора ЭО-5126

Технические характеристики ЭО-5126

Характеристики ЭО-5126
Двигатель   V-образный, 8-ми цилиндровый, дизельный, 4-х тактный, с водяным охлаждением
Удельный расход топлива при номинальной мощности, г/кВт*ч (г/л.с.*ч)   220 (162)
Наибольшая глубина копания, м   6,2
Наибольший радиус копания, м   9,6
Габаритные размеры в транспортном положении, мм:
- длина   10050
- ширина   3470
- высота   4000
Эксплуатационная масса, т   32
Высота выгрузки, м   5,8
Вместимость ковша, ном., м3   1,42
Максимальная частота вращения платформы, об/мин.   10
Наибольшее усилие копания, кН (тс)   157 (15,7)
Мощность (номинальная), кВт (л.с)   132 (180)
Частота вращения выходного вала (при номинальной мощности), об/мин.   1700
Охлаждение   водяное

Дополнительное навесное оборудование:

  • Установка гидромолота НМ-440
  • Усиленный ковш, 1,25м 3
  • Основной ковш, 1,42м 3
  • Узкий ковш, 0,8 м 3
  • Гусеница уширенная (болотоходная)
  • Зуб-разрыхлитель



















содержание   ..  10  11  12  13  14  15  16  ..











zinref.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
