Эксцентриковая усиленная стяжка: Эксцентриковая стяжка усиленная в металлическом корпусе

Стяжка эксцентриковая мебельная, какой бывает и особенности

Главная » Фурнитура и комплектующие

Фурнитура и комплектующие

На чтение 4 мин Просмотров 5.4к.

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Содержание

1. Сфера применения
2. Материалы и комплектация
3. Правила установки
4. Видео

Сфера применения

Мебельные крепежи применяются для соединений Г-образного и Т-образного вида. Минификсы востребованы при сборке тумб, столов, комодов. Они соединяют крышки и днища шкафов, также столешницы компьютерных и обеденных столов, тумбочек и комодов. Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки. Громоздкие конструкции собирают при помощи усиленных эксцентриков. Такие крепежи помещены в корпус и содержат дополнительную футорку.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

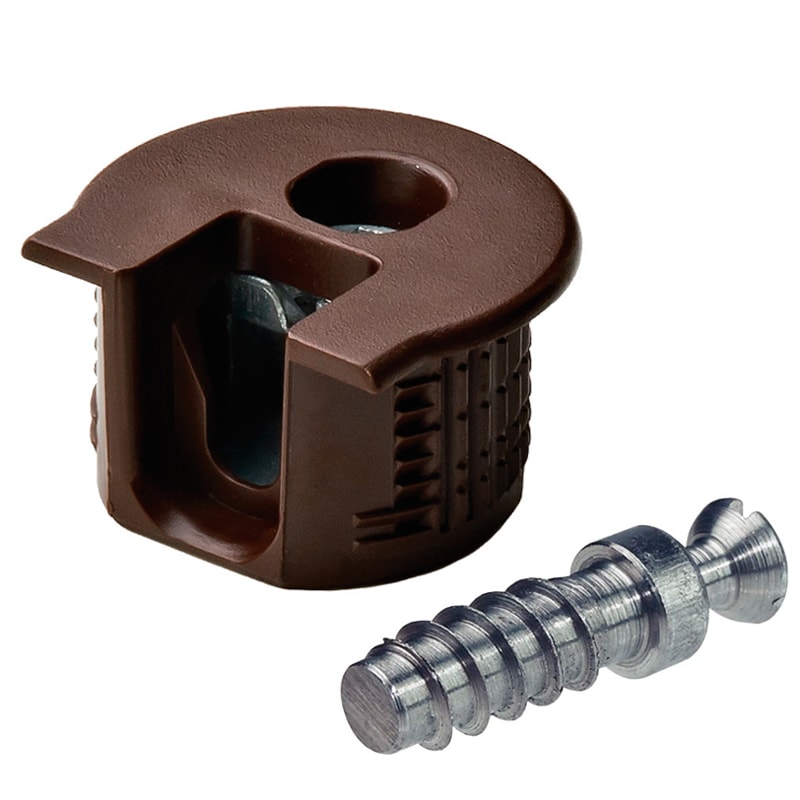

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

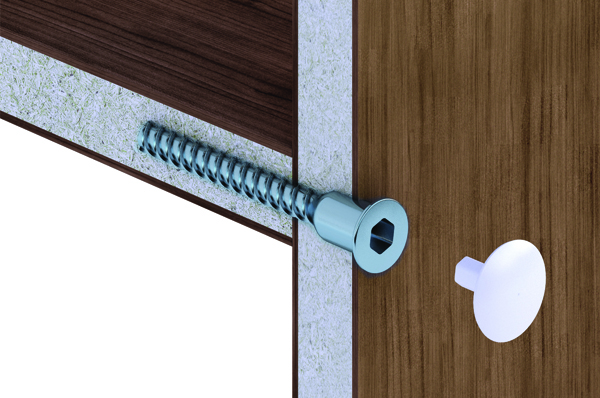

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

• Эксцентрик;
• Футорка;
• Шток;
• Втулка, дюбель;
• Заглушка.

ШтокФуторкаЭксцентрикЗаглушка

Правила установки

Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:

• Шуруповерт;
• Фрезер Форстнера;
• Сверла;
• Отвертка.

Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.

После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.

Создаем разметкуДелаем отверстия под шкантУстанавливаем штокФрезой сверлим слепое отверстиеСверлим отверстие размером 7 ммВставляем и затягиваем эксцентрик



Видео

( Пока оценок нет )

Поделится с друзьями

ЭКСЦЕНТРИКИ, ИХ ВИДЫ И ПРИМЕНЕНИЕ. — Полезные советы — Полезная информация

« Назад Главная»Полезная информация»Полезные советы»ЭКСЦЕНТРИКИ, ИХ ВИДЫ И ПРИМЕНЕНИЕ.

В настоящее время одна из самых распространенных стяжек для сборки мебели – это эксцентрики. За счет низкой цены, относительно простотой установки, эстетичности внешнего вида  (фурнитура не видна с внешней стороны мебели и аккуратно расположена внутри конструкции) и возможности многоразового использования эксцентриковая стяжка давно пользуется большой популярностью у мебельщиков.

Эксцентриковые стяжки многообразны:  есть  стяжки, полностью выполненные из металла, в пластиковом корпусе, усиленные, отличающиеся  размером и функциональным предназначением.

Также многообразен и ассортимент штоков для эксцентриковых стяжек, которые являются обязательными компонентами, дополняющими эксцентрики: стандартные и угловые штоки, штоки эконом-варианта с пластиковым элементом, штоки с метрической резьбой под футорку или с резьбовым окончанием.

МЕТАЛЛИЧЕСКИЕ ЭКСЦЕНТРИКИ.

Подходят для самых популярных толщин плит, которые используются в России для производства мебели: 16, 18, 22, 25, 30 мм. В теле эксцентриков для плит 16 и 18 мм присутствуют специальные насечки, которые предотвращают ослабление и раскручивание стяжки.

Ассортимент штоков для металлических эксцентриков достаточно широк, что позволяет мебельщику использовать различные типы соединений:

— перпендикулярное соединение

— двойное перпендикулярное соединение



— угловое соединение

На схемах вы можете видеть два вида угловых штоков, которые позволяют соединить две плиты под углом от 30 до 180°, например, это могут быть какие-либо угловые элементы конструкции или нестандартные фасады для ящиков.





МЕТАЛЛИЧЕСКИЕ ЭКСЦЕНТРИКИ, ОБЛАЧЕННЫЕ В ПЛАСТИКОВЫЕ ИЛИ МЕТАЛЛИЧЕСКИЕ КОРПУСА.

Используются в основном при производстве шкафов-купе. С помощью этих стяжек собираются корпуса шкафов. Также такие стяжки используются для установки полок внутри шкафа, чтобы обеспечить достаточную жесткость конструкции.

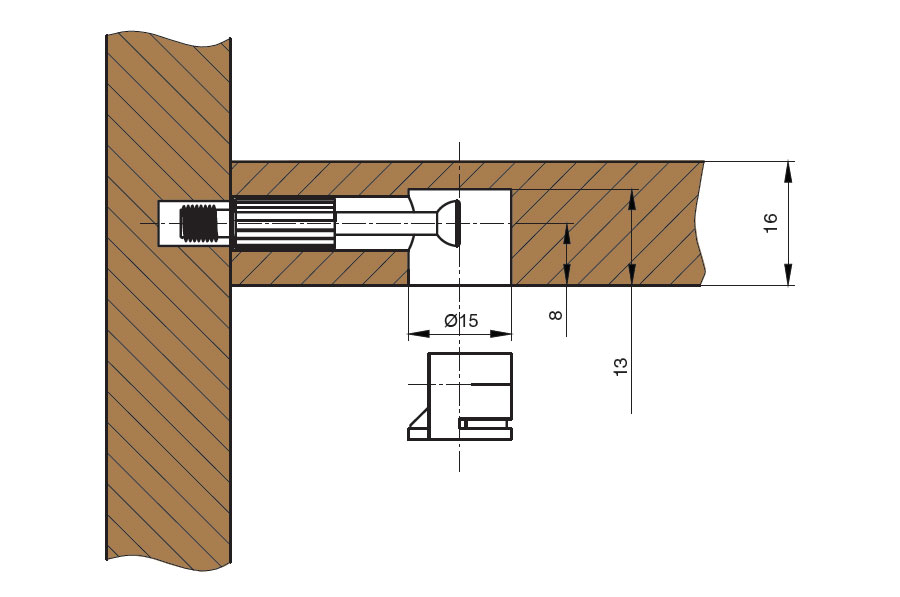

Металлический эксцентрик в пластиковом корпусе подходит для плит толщиной 16, 18 и 25 мм. Пластиковый корпус представлен в нескольких цветах, что позволяет использовать стяжку с различными вариантами плит: однотонные или древоподобные, светлые или темные.

Эксцентрик в металлическом корпусе подходит для плит толщиной 16 и 18 мм. Такой эксцентрик идеально сочетается с петлями и полкодержателями, таким образом, поддерживается общий цветовой стиль внутреннего дизайна мебели.

По форме корпуса выделяют эксцентрики с бортиком и без бортика.

Эксцентрик без бортика

Позволяет осуществлять установку полки в двух вариантах: вертикально и горизонтально.



Эксцентрик с бортиком

Предусматривает только вертикальную установку полки, при этом бортик препятствует выпадению полки со штоков, обеспечивая горизонтальную фиксацию.

ЭКСЦЕНТРИКИ В КОРПУСЕ С ДОПОЛНИТЕЛЬНОЙ ФУТОРКОЙ.

Используются для сборки более массивных конструкций. Данные эксцентрики выдерживают большую нагрузку на излом и также представлены в двух корпусах: пластик и металл.



Данная группа эксцентриков обеспечивает следующие соединения:

— перпендикулярное

Это соединение обеспечивают три вида штока: с острым резьбовым окончанием (саморез), с тупым резьбовым окончанием (евровинт) и с метрической резьбой (под футорку). Безусловно, самый простой по установке вариант – это шток под саморез. Два остальных штока (евровинт и под футорку) требуют дополнительного сверления в боковине конструкции, но при этом обеспечивают более надежное соединение.

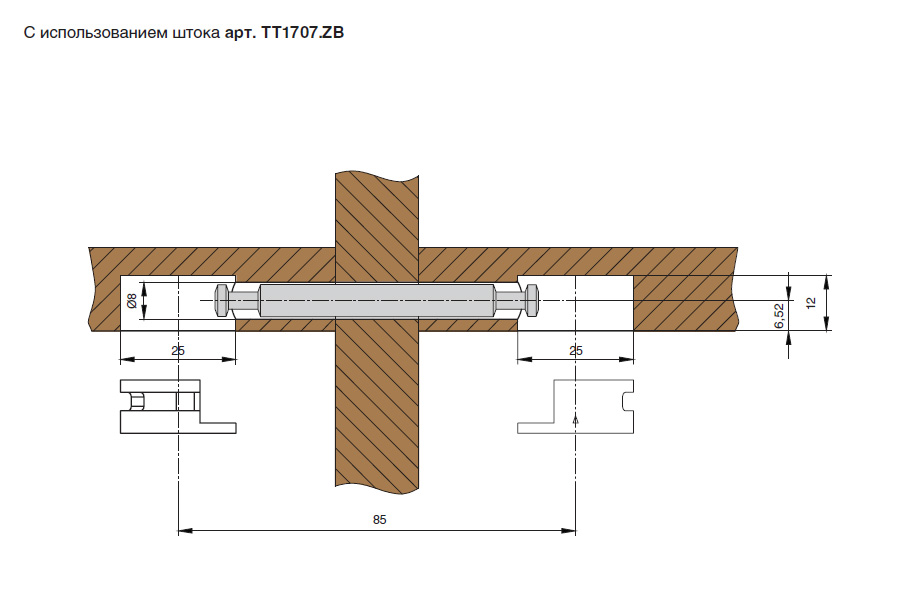

— двойное перпендикулярное соединение

Такое соединение используется при соосной установке полок на одну боковину. Во-первых, это позволяет установить полки на одном уровне, что, безусловно, придает конструкции более презентабельный вид. Во-вторых, позволяет производителю мебели сэкономить на материале, используя вместо двух всего одну боковину. В-третьих, сверлится всего одно сквозное отверстие, и тем самым упрощается производственный цикл. Данные штоки можно использовать с плитами толщиной от 16 до 22 мм.

УСИЛЕННЫЕ ЭКСЦЕНТРИКОВЫЕ СТЯЖКИ.

Их, в основном, используют для сборки массивных конструкций, в которых применяются толстые плиты от 22 мм и требуется очень надежное соединение. Нередко данные стяжки используют для сборки каркаса кровати или дивана.

Для установки данной стяжки необходимо сверлить отверстие в плите диаметром 35 мм.
