Разница между концентрическим и эксцентрическим переходом

Металлические переходы используют в трубопроводах гражданского и промышленного назначения для соединения двух труб разных диаметров. Их применяют для равномерного распределения нагрузки на сеть путем изменения сечения. При транспортировке рабочей среды через соединительную арматуру скорость движения повышается, если размер участка увеличивается, и снижается в обратном случае.

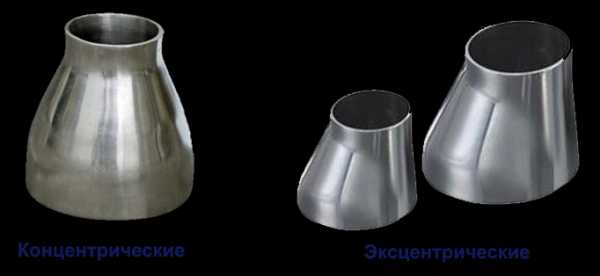

По характеру действия их делят на концентрические и эксцентрические, которые различаются конструкцией и методом действия. На практике часто несколько деталей крепят между собой для увеличения длины соединения.

Особенности концентрических переходов

Изделие представляет собой металлический отрезок в форме усеченного конуса со сквозными отверстиями по краям. Ось симметрии располагается по центру диаметра, создавая визуально равнобедренную трапецию. Их используют в вертикальных и подвесных технологических линиях, при смешивании нескольких продуктов.

Применяют в следующих отраслях промышленности:

  • нефте- и газодобывающей;
  • химической;
  • энергоснабжающей;
  • легкой индустрии;
  • городском хозяйстве.

Особенности эксцентрических переходов

Тип арматуры представляет собой отрезок трубы в виде прямоугольной трапеции, основание которой смещено. Центры расположены на разных осях и не пересекаются. Изделия применяют в горизонтальных трубопроводах всех типов с учетом особенностей используемого материала.

Они предотвращают застой рабочей среды в системе. Отличаются удобством очистки при ремонте или технических работах за счет удобной конструкции. В процессе эксплуатации они испытывают высокие нагрузки, поэтому их часто изготавливают бесшовными из высокопрочных марок стали.

Применяют в нефтяной и химической промышленности для транспортировки жидких и газообразных веществ, в коммунальном хозяйстве и на производственных предприятиях.

Производство

Продукцию изготавливают из высоколегированой, легированной или нержавеющей стали марок 20, 09Г2С, 15Х5М, 12Х18Н10Т, как и части трубопровода. Материал выбирают с учетом агрессивности рабочей среды, максимального давления в сети и температурных значений. Технические характеристики, размеры и масса регламентированы государственными и отраслевыми стандартами независимо от вида переходов.

Арматуру производят следующими способами.

  • Штампосварным путем формирования детали из отрезка трубы с помощью пресса в соответствии с ОСТ 34-10.753-97. Такой метод предполагает получение бесшовных изделий, выдерживающих высокие нагрузки и давление сети до 16 МПа.
  • Точеным, который подходит для нестандартных форм и небольших размеров.
  • Сварным — наиболее дешевый метод, применяемый в системах с минимальными эксплуатационными характеристиками, что связано с низкой прочностью.
  • Методом отжима — для уменьшения диаметра заготовки.

Крепят или соединяют между собой с помощью сварки в соответствии с техническими условиями и проектной документацией встык по торцам. Дополнительно обрабатывают защитными и антикоррозийными покрытиями. Часто проводят оцинковку: она продлевает срок службы и снижает вероятность поломок на линии.

При выпуске изделия обязательно проходят сертификацию, ряд испытаний на соответствие заявленным характеристикам.

Разница в эксплуатации

Концентрические используют исключительно в вертикальных трубопроводах и расположенных на подвесных опорах. Эксцентрические — только в горизонтальных. Это связано с особенностями конструкции: расположением центров осей относительно друг друга. Поэтому соединяемые трубы расположены параллельно.

magistral74.ru

Использование концентрических и эксцентрических переходов для стабилизации насосных систем Часть I

Конструкция трубопровода расположенного перед впускным патрубком насоса во многом определяет гидравлические характеристики системы в целом. Если система не в состоянии обеспечить равномерное распределение потока при работе насоса с переменной скоростью возможно появление довольно неприятных побочных эффектов, таких как:
• Повышенный уровень шума;
• Случайные колебания;
• Дополнительные осевые нагрузки;

• Преждевременный износ подшипников;
• Разгерметизация уплотнений;
• Кавитация;
• Повреждение рабочих колес и выходного патрубка насосов.
Любой из вышеуказанных негативных факторов способен привести к выходу насоса из строя и, как следствие, к неоправданным производственным потерям. Одним из способов предотвращения поломок является использование концентрических и эксцентрических переходов.
Переходы, имеющие различный диаметр на входе и на выходе чаще всего используются на насосных станциях, чтобы уменьшить диаметр входной трубы и адаптировать его к размеру фланца на всасывающей стороне насоса. В настоящее время наибольшую применимость в промышленном производстве нашли концентрические и эксцентрические переходы. Каждый из этих типов арматуры описан ниже.

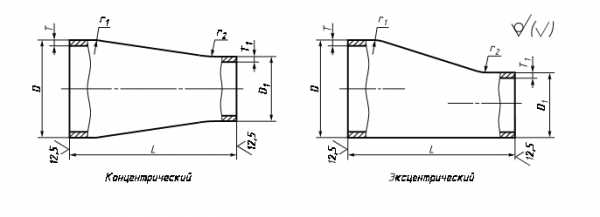

Концентрический переход
Концентрический переход имеет коническую и полностью симметрическую форму. Уменьшение диаметра трубы здесь осуществляется постепенно от входа к выходу.
Эксцентрический переход
В отличие от концентрических переходов, оси входного и выходного отверстий эксцентрического перехода не совпадают. При этом одна из стенок трубы здесь является прямой, а другая конической. Уменьшение диаметра также осуществляется постепенно на всей длине перехода.
Выбор того или иного типа перехода осуществляется на основе норм проектирования, инструкций по эксплуатации оборудования, а также специфических особенностей конкретной насосной системы.
Эксцентрические переходы, имеющие одну прямую сторону незаменимы в тех случаях, когда необходимо избежать высотных перепадов и обеспечить положение труб в одной плоскости, прилегающих к основанию. С другой стороны, если установить такой переход конической стороной вниз, это позволит избежать появления воздушных карманов в верхней части трубопровода.



Читать вторую часть

npoet.ru

Преимущества Концентрических Переходов Перед Эксцентрическими

Переход – это деталь системы, которая помогает соединить трубы с разным диаметром. Он применяется для всех типов сред на предприятиях газовой, нефтяной, химической и других отраслей промышленности.

Переходы стальные подразделяют на:

  • Концентрические. Используют для сочленения труб в вертикальном положении, которые имеют симметричную форму. Переход выглядит как усеченный конус.
  • Эксцентрические. Применяются в горизонтальных плоскостях для сужения/расширения потока жидкости или газа путем изменения давления в системе.

Выбор типа перехода зависит от конкретных нужд предприятия.

Основные достоинства концентрических переходов

По сравнению с эксцентрическими, концентрические детали обладают:

  1. Простотой изготовления.
  2. Невысокой ценой.
  3. Естественным сужением прохода трубопровода.
  4. Широкой областью применения. Используются в вертикальных типах трубопроводов и их аналогов на подвесных опорах.
  5. Лучшей проходимостью для смешанных сред, например, для состава из твердых частиц и жидкости.
  6. Повышенной стойкостью к коррозии, если вы используете бесшовные варианты.
  7. Значительным сопротивлением для механического напряжения различного характера.

Данные переходы ГОСТ 17378-2001 также применяются для перекачки жидкости с полостями или пузырьками, наполненными паром в промышленном секторе или в жилищно-коммунальной сфере. Подобная маркировка означает, что изделие одобрено к использованию и выступает государственным стандартом в России.

Материал и способ изготовления

Переход стальной ГОСТ 17378-2001 может быть произведен из углеродистого, легированного или нержавеющего вида стали. Химический состав материала влияет на его стойкость к температурным изменениям, образованию коррозии и на срок беспроблемной эксплуатации детали.

Существуют два основных способа производства переходов:

  • Центробежное электрошлаковое литье. Попадая в центробежную установку, металл уплотнятся и из него выходит воздух, чтобы материал стал более однородным.
  • Ковка. Помогает изготовить детали специальных форм, обычно небольшого диаметра.

Каждый из данных процессов заканчивается термической и механической видами обработки заготовок.

xn--e1aaqdchbhj1a9i.xn--p1ai

Использование концентрических и эксцентрических переходов

Использование эксцентрических переходов имеет свои минусы, такие как неоднородное распределение скорости потока жидкости в трубе, в результате появления несбалансированной силы вызванной наклонной стороной перехода. Эта сила может привести к дисбалансу рабочего колеса и появлению вредных радиально-упорных  колебаний.

В американском национальном стандарте ANSI / HI 9.6.6 имеются соответствующие рекомендации по выбору типа перехода для трубопроводных систем, в составе которых работают центробежные насосы. В частности эти рекомендации касаются трубопроводов на всасывающей стороне насоса. Концентрические переходы рекомендуется устанавливать на впускных трубах в горизонтальном положении, где нет возможности для концентрации паров или воздуха.

Эксцентрические переходы, в свою очередь используются при горизонтальной установке в тех местах, где имеется потенциальная возможность  накопления газов, паров или воздуха. Прямая сторона перехода должна быть расположена сверху. При этом стандарт ANSI / HI 9,8 предписывает не устанавливать в трубопроводе никакой арматуры (такой как частично открытые клапаны, тройники…) способной создать препятствие потоку на расстоянии менее 5 диаметров трубопровода. Только в этом случае поток жидкости будет равномерным, что позволит обеспечить оптимальную работу насоса.

Стандарт ANSI/HI 9.8 также рекомендует ограничить максимальную скорость потока внутри всасывающей трубы до 2,4 м/с. Размеры для стальных штампованных переходов, производимых по стандарту ANSI / AWWA C208, могут быть рассчитаны по следующей формуле:

Lr = 4 (DL — Ds)

Где:

Lr = длина редуктора

DL = наибольший диаметр трубы

DS = меньший диаметр трубы

Минимальное количество прямых отрезков труб (перед концентрическими и эксцентрическими переходами) определяется количеством переходов вне зависимости от их угла и остается постоянным. В случае использования одного перехода для уменьшения диаметра, дополнительных прямых отрезков труб перед насосом не требуется.

npoet.ru

Переходы эксцентрические (ПЭ)

Эксцентрические стальные переходы

Данный элемент трубопровода позволяет плавно изменять диаметр трубы в магистральной сети, увеличивая или же уменьшая поток рабочей среды. Их применяют в горизонтальных трубопроводах различного назначения в зависимости от исполнения и типа стали. В нем возникает потребность, когда необходимо соединить разного диаметра трубы, расположенные на одном уровне (полке). Чаще всего их эксплуатируют в таких сферах, как: нефтепровод и газопровод, химическая промышленность, машиностроение и пр., а также магистрали водопровода и отопления. Марки стали, используемые при производстве: 20, 09Г2С, 15Х5М, 12Х1МФ, 12Х18Н10Т, 08Х18Н10Т, 13ХФА, 17Г1С, 10Г2ФБЮ.

ООО ПКФ «Металлоцентр Титан» предлагает эксцентрические переходы в четырех исполнениях:

  • Штампованные ГОСТ 17378-2001;
  • Штампованные ОСТ 34-10-700-97;
  • Сварные ОСТ 36-22-77;
  • Сварные ОСТ 34-10-753-97.

«Сварные» от «штампованных» отличаются тем, что первые свариваются из двух элементов и имеют один или два шва, а вторые производятся из заготовки трубы путем нагревания и под влиянием пресса приобретают нужный размер.

Стандарты и характеристики стальных эксцентрических переходов

ГОСТ, ТУ Размер Стенка Марка стали Заказать
Переходы стальные эксцентрические
ГОСТ 17378-2001 38 - 530 2 - 26 20, 09Г2С, 15Х5М, 12Х1МФ, 12Х18Н10Т, 08Х18Н10Т, 13ХФА Заказать
ОСТ 34-10-700-97 45 - 426 2 - 12 20, 09Г2С, 17Г1С, 12Х18Н10Т, 10Г2ФБЮ Заказать
ОСТ 36-22-77 530 - 1420 7 - 14 20, 09Г2С, 17Г1С, 12Х18Н10Т, 10Г2ФБЮ Заказать
ОСТ 34-10-753-97 530 - 1620 10 - 14 20, 09Г2С, 17Г1С, 12Х18Н10Т, 10Г2ФБЮ Заказать

Купить стальные эксцентрические переходы

На стоимость эксцентрических переходов влияют такие факторы, как: размер, метод изготовления, трудозатраты рабочих и прочее. Также стоит отметить, что влияют и характеристики продукции. Чем больше условное давление детали, тем выше его себестоимость. Все товары, представленные на нашем сайте, имеют сертификаты соответствия.

mc-titan.ru

Концентрические и эксцентрические переходы по ГОСТ 17378

24 апреля 2017

Переходы ГОСТ 17378 - 2001 и их применение

Переходы бесшовные предназначены для соединения труб разного диаметра. Они изготавливаются из углеродистой и низколегированной стали. Переходы соединяются приварным способом. Данные переходы бывают концентрического и эксцентрического типа, что соответствует современному ГОСТу 17378 - 2001 (предыдущий: 17378 - 83).

Концентрический переход, согласно ГОСТ, может быть разного диаметра не менее 0,4 D. Эксцентрический переход также может иметь разный диаметр не менее 0,3 D.



Переходы выдерживают температуры в диапазоне от -70 С до +450 С. Выдерживаемое давление PN (Ру) до 10 МПа (выдерживают пиковое повышение давления до 16 МПа на короткий промежуток времени).

Эксцентрические переходы исполнения 2 изготавливаются из стали марок 15ГС, 16ГС, 10, 20, 09Г2С, 10Г2, 17ГС и других, согласно ГОСТ 17380.

Концентрические переходы исполнения 1 изготавливаются из стали тех же марок, что и эксцентрические переходы.

Также переходы могут изготавливаться из легированных нержавеющих марок сталей: 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 08Х17Н13М2, 03Х17Н13М2, 08Х17Н13М3, 03Х17Н13М3, 06ХН28МДТ и производятся по ТУ предприятия изготовителя.

Благодаря переходам ГОСТ 17378 - 2001 есть возможность упрощения монтажа отдельных участков трубопровода. В этом случае переходы и другие элементы трубопровода соединяются в узел, который после целиком монтируется в трубопровод, что позволяет избежать сварочных работ в труднодоступных местах. Переходы также подходят для труб с теплоизоляцией.

Применение переходов концентрических 17378 - 2001 ГОСТ :

За счет своей формы переходы обеспечивают изменение диаметра на отдельных участках трубопровода. Необходимо учитывать, что переход от одного диаметра к другому должен быть относительно плавным, что будет гарантировать отсутствие изменения давления.

Переходы подходят для различных трубопроводов, применяемых в сфере ЖКХ (например, трубопроводы по транспортировке воды и пара). Подходят для трубопроводов, которые подконтрольны надзорным органам. В этом случае они маркируются буквой «П».

Переходы предназначены для соединения горизонтально и вертикально расположенных участков трубопровода разного диаметра, находящиеся на одной оси (соосно).

Переходы концентрические подходят для надземных и подземных трубопроводов.

На производстве «МК НХТС» изготавливаются переходы концентрические геометрия по ГОСТ 17378-2001 на основе собственного ТУ 1468-001-82102060-2015, которое разработано инженерами МК НХТС и согласовано в Ростехнадзоре.

Предлагаем переходы Исполнения 1 и исполнения 2 из следующих марок сталей:

  • 12Х18Н10Т,
  • 08Х18Н10Т,
  • 10Х17Н13М2Т,
  • 08Х17Н13М2,
  • 03Х17Н13М2,
  • 08Х17Н13М3,
  • 03Х17Н13М3,
  • 06ХН28МДТ,
  • 304,
  • 304L,
  • 321,
  • 316,
  • 316L,
  • 316Ti,
  • 317,
  • 317L,
  • 904L,
  • 310S.


Вся продукция ООО «МК НХТС» снабжена сертификатами соответствия, паспортами качества и разрешением на применение.
Предлагаем быстрое и качественное исполнение вашего заказа и доставку по всей России.

mk-nhts.ru

Переходы стальные сварные эксцентрические, концентрическиее

Переходы стальные сварные эксцентрические и концентрические

Материалом для сварных переходов служат углеродистые и низколегированные стали, что обеспечивает надежность, долговечность и уверенное сопротивление воздействию агрессивных сред и высококоррозийных веществ; такие параметры позволяют предотвращать возможные аварии и тем самым повышают уровень безопасности системы. Кроме того, это позволяет использовать сварные переходы в тех трубопроводах, где требуется максимальный уровень безопасности для транспортируемой субстанции (например, пара или горячей воды).

Данные соединительные элементы могут монтироваться в инженерные системы как составе подземной, так и наземной прокладки. Стальные переходы стальные широко применяются в различных сферах промышленности, коммунальном хозяйстве, в энергетике и других местах, где применяются трубопроводы.

Такие изделия по форме подразделяются на концентрические и эксцентрические. Концентрические напоминают усечённый конус, а эксцентрический переход имеет сечение в форме прямоугольного треугольника.

Как правило, сварные переходы изготавливаются из углеродистых марок стали для воды и других малоагрессивных сред, и из легированной стали или нержавейки для транспортировки высокоагрессивных веществ. Монтаж в системы трубопроводов осуществляется при помощи сварки.

Завод металлоконструкции «УралМет» изготавливает переходы стальные по следующим ОСТам, ГОСТам и типовым сериям:

- ОСТ 34.10.753-97 Сварные листовые концентрические и эксцентрические переходы из углеродистых и низколегированных сталей для трубопроводов тепловых электростанций. Dн = 530- 1620мм, Ру = 1,6/2,5 МПа, t ≤ +350 ºС.

Настоящий стандарт распространяется на сварные листовые концентрические и эксцентрические переходы из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций. Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ. Сварные листовые концентрические и эксцентрические переходы предназначены для применения на трубопроводах, на которые распространяются РД 03-94. Допускается применение сварных листовых переходов по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84.

- ОСТ 36-22-77 Детали трубопроводов сварные из углеродистой стали. Dу = 500- 14000 мм, Ру = 2,5 Мпа. Настоящий стандарт распространяется на переходы сварные концентрические и эксцентрические из углеродистой стали.

- Серия 5.903-13 (детали трубопроводов для тепловых сетей)

- Возможно изготовление сварных переходов по индивидуальным чертежам, созданным проектными организациями.

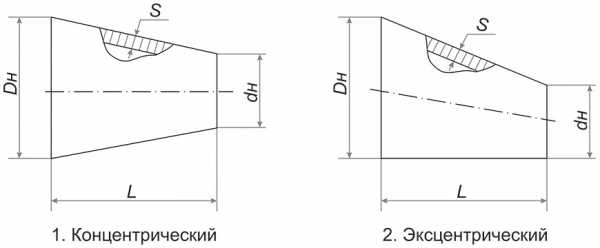

Пример условного обозначения перехода Dн = 530 мм, dн = 426 мм и S = 12 мм из стали ВСт3сп:

концентрического: Переход К 530×426×12 ВСт3сп ОСТ 36-22-77;

эксцентрического: Переход Э 530×426×12 ВСт3сп ОСТ 36-22-77.

Завод «УралМет» гарантирует, что вся предлагаемая нами продукция соответствуют требованиям стандартов и обеспечит надёжное соединение участков трубопроводов независимо от сложности климатических условий.
