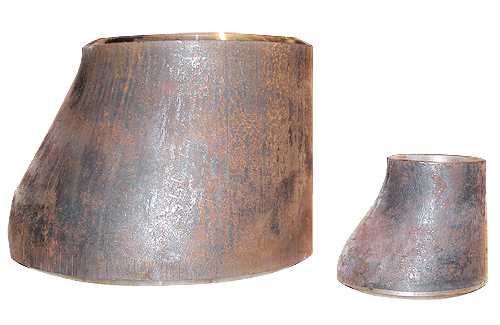

Эксцентрический переход для стальных труб – Переход стальной эксцентрический, цена и размеры эксцентрических стальных переходов в Санкт-Петербурге

Трубопровод комплект — Переходы концентрические, эксцентрические по гост 17378-2001

Переходы бесшовные приварные.
Переходы применяются для трубопроводов различного назначения, включая подконтрольные органам надзора, при РN (Py) до 16 МПа и температуре от — 70 оС до + 450 °С . По настоящему стандарту изготавливаются бесшовные приварные концентрические и эксцентрические переходы диаметром от 32 мм до 530 мм из углеродистой и низколегированной стали (20, 09Г2С).

Производим       Планируем

D — наружный диаметр, мм

32

35

45

57

76

89

102

108

114

133

159

168

219

273

325

377

426

530

630

720

820

920

1020

1220

1420

1620

Документы:

ГОСТ Скачать

Прайс Скачать

Для оформления заказа просим ознакомиться с выпускаемой продукцией согласно перечня (скачайте прайс). Отправьте запрос или свяжитесь с нами по телефону. Доводим до Вашего сведения что в перечне присутствует не весь ассортимент продаваемой продукции.
Для более детального рассмотрения заявки, просьба позвонить или наиболее точно описать заказываемую продукцию.

Детали трубопроводов бесшовные стальные приварные на Pу ≤ 16 МПа (160 кг/см).
Настоящие технические условия распространяются на соединительные детали трубопроводов, предназначенные для соединения труб, с условным давлением до 16 МПа. Пределы применимости деталей трубопроводов по температуре, рабочему давлению, условиям работы трубопроводов (гидравлические удары, резкие теплосмены, переменные нагрузки, дполнительные нагрузки, специфические свойства траспортируемой и окружающей среды и др.) устанавливаются на основе расчетов на прочность с учетом фактических условий эксплуатации трубопроводов, либо устанавливаются в технических условиях и (или) конструкторской документации. По настоящему стандарту изготавливаются бесшовные приварные концентрические и эксцентрические переходы диаметром от 32 мм до 530 мм из жаропрочных марок стали 15Х5М, 12Х1МФ, а также нержавеющих марок стали 12(08)Х18Н10Т, 10Х17Н13М2Т. Конструкция и размеры переходов соответствуют ГОСТ 17378-2001.

Производим       Планируем

D — наружный диаметр, мм

32

35

45

57

76

89

102

108

114

133

159

168

219

273

325

377

426

530

630

720

820

920

1020

1220

1420

1620

Соединительные детали стальные приварные для эксплуатации в нефтепромысловых средах повышенной коррозионной активности.
Настоящие технические условия распространяются на детали трубопроводов стальные бесшовные приварные, предназначенные для использования в системах нефтегазопроводов, технологических промысловых трубопроводов,
в системах поддержания пластового давления, транспортирующих среды повышенной коррозионной активности, в условиях северной климатической зоны на условное давление до 32 МПа при температуре окружающей среды от — 60°С до + 40°С и температурой транспортируемых сред от + 5°С до + 40°С.

Изготавливаемые по настоящим техническим условиям переходы обладают повышенными эксплутационными характеристиками в части: — хладостойкости;
— стойкости к общей и язвенной коррозии;
— стойкости к водородному охрупчиванию и коррозионному растрескиванию.
По настоящему стандарту изготавливаются бесшовные приварные переходы диаметром от 32 мм до 530 мм из коррозионностоиких марок стали 20С, 20А, 13ХФА, 20ФА.
Готовые переходы в части геометрических размеров, допусков на форму и поверхностные дефекты соответствуют ГОСТ 17378-2001.

Производим       Планируем

D — наружный диаметр, мм

32

35

45

57

76

89

102

108

114

133

159

168

219

273

325

377

426

530

630

720

820

920

1020

1220

1420

1620

Соединительные детали трубопроводов стальные приварные бесшовные, повышенной эксплуатационной надежности, предназначенные для обустройства месторождений ОАО «ТНК».
Настоящие технические условия распространяются на соединительные детали стальные приварные бесшовные с повышенной коррозионной стойкостью и хладостойкостью, для внутрипромысловых трубопроводов, с условным давлением 10 МПа включительно, нефтяных месторождений ОАО «ТНК» при температуре окружающей среды от — 60 оС до + 40 оС и температуре транспортируемых сред от +5 оС до + 80 оС
Изготавливаемые по настоящим техническим условиям переходы обладают повышенной стабильностью механических характеристик, повышенной трещиностойкостью, низкой температурой вязко-хрупкого периода, повышенной стойкостью к общей и язвенной коррозии, стойкостью к сульфидному коррозионному растрескиванию и образованию водородных трещин.

По настоящему стандарту изготавливаются бесшовные приварные переходы диаметром от 32 мм до 530 мм из коррозионно стоиких марок стали 20С, 20А, 13ХФА, 20ФА.
Конструкция, размеры, предельные отклонения размеров и расположения поверхностей переходов соответствуют ГОСТ 17378-2001.

Производим       Планируем

D — наружный диаметр, мм

32

35

45

57

76

89

102

108

114

133

159

168

219

273

325

377

426

530

630

720

820

920

1020

1220

1420

1620

tpvk-tmn.ru

Переходы — Переходы стальные — Переходы эксцентрические

	9567	Переход стальной эксцентрический ГОСТ 17378 108х4 — 57х3	1 611 руб/шт.	Количество:
	9568	Переход стальной эксцентрический ГОСТ 17378 108х4 — 76х3,5	1 611 руб/шт.	Количество:
	9569	Переход стальной эксцентрический ГОСТ 17378 108х4 — 89х3,5	1 611 руб/шт.	Количество:
	9570	Переход стальной эксцентрический ГОСТ 17378 108х6 — 57х4	1 611 руб/шт.	Количество:
	9571	Переход стальной эксцентрический ГОСТ 17378 108х6 — 76х5	1 151 руб/шт.	Количество:
	9572	Переход стальной эксцентрический ГОСТ 17378 108х6 — 89х5	1 151 руб/шт.	Количество:
	9573	Переход стальной эксцентрический ГОСТ 17378 108х6 — 89х6	1 151 руб/шт.	Количество:
	9574	Переход стальной эксцентрический ГОСТ 17378 108х8 — 57х5	3 596 руб/шт.	Количество:
	9575	Переход стальной эксцентрический ГОСТ 17378 108х8 — 76х6	3 453 руб/шт.	Количество:
	9576	Переход стальной эксцентрический ГОСТ 17378 108х8 — 89х6	3 453 руб/шт.	Количество:
	9577	Переход стальной эксцентрический ГОСТ 17378 108х8 — 89х8	4 229 руб/шт.	Количество:
	9578	Переход стальной эксцентрический ГОСТ 17378 114х4 — 57х3	6 731 руб/шт.	Количество:
	9579	Переход стальной эксцентрический ГОСТ 17378 114х4 — 76х3,5	6 128 руб/шт.	Количество:
	9580	Переход стальной эксцентрический ГОСТ 17378 114х4 — 89х3,5	6 271 руб/шт.	Количество:
	9581	Переход стальной эксцентрический ГОСТ 17378 114х6 — 57х4	6 271 руб/шт.	Количество:
	9582	Переход стальной эксцентрический ГОСТ 17378 114х6 — 76х5	6 271 руб/шт.	Количество:
	9583	Переход стальной эксцентрический ГОСТ 17378 114х6 — 89х5	6 271 руб/шт.	Количество:
	9584	Переход стальной эксцентрический ГОСТ 17378 114х8 — 57х5	6 271 руб/шт.	Количество:
	9585	Переход стальной эксцентрический ГОСТ 17378 114х8 — 76х6	6 271 руб/шт.	Количество:
	9586	Переход стальной эксцентрический ГОСТ 17378 114х8 — 89х6	6 271 руб/шт.	Количество:
	9595	Переход стальной эксцентрический ГОСТ 17378 133х10 — 108х9	6 760 руб/шт.	Количество:
	9596	Переход стальной эксцентрический ГОСТ 17378 133х10 — 114х9	6 760 руб/шт.	Количество:
	9587	Переход стальной эксцентрический ГОСТ 17378 133х4 — 57х3,5	9 061 руб/шт.	Количество:
	9588	Переход стальной эксцентрический ГОСТ 17378 133х4 — 89х3,5	6 933 руб/шт.	Количество:
	9589	Переход стальной эксцентрический ГОСТ 17378 133х5 — 108х4	2 158 руб/шт.	Количество:
	9590	Переход стальной эксцентрический ГОСТ 17378 133х5 — 114х4	2 158 руб/шт.	Количество:
	9591	Переход стальной эксцентрический ГОСТ 17378 133х6 — 89х5	2 158 руб/шт.	Количество:
	9592	Переход стальной эксцентрический ГОСТ 17378 133х8 — 108х6	2 474 руб/шт.	Количество:
	9593	Переход стальной эксцентрический ГОСТ 17378 133х8 — 114х6	6 760 руб/шт.	Количество:
	9594

www.metal-b2b.ru

Стальные переходы

Главная \ Детали трубопроводов \ Переходы

В системах трубопровода стальные переходы служат связующим звеном для соединения труб различных диаметров. Коническая форма смежной детали позволяет прочно присоединить широкую трубу к узкой, обеспечив требуемую герметичность стыков. Конус оптимально распределяет разницу показателей давления в трубах, снижая нагрузку на стыки и сварочные швы.

Применяются переходы концентрические в разных областях: нефтегазовая промышленность, химическая и энергетическая промышленность.

Сейчас переход стальной используется для соединения труб, труб ППУ, для установки на теплотрассах, трубах горячего водоснабжения и тепловых сетях, на теплоизолированных трубопроводах. Чаще всего переход стальной изготавливается из углеродистых и низколегированных сталей марок 20, 09Г2С и так далее, кроме того, переходы могут изготавливаться из жаростойких и коррозионностойких сталей.

Переход стальной концентрический производится штамповкой, вальцовкой из листовых и трубных заготовок с последующей сваркой и сборкой. В изготовлении переходов применяют углеродистые марки стали 10, 20, ст3, легированные и высоколегированные стали 09Г2С, 12Х18Н10Т.

Различают два типа переходов:

— Концентрические — применяются для вертикальных трубопроводов (входное и выходной отверстие расположены на одной оси)

— Эксцентрические — для трубопроводов горизонтального типа (отверстия расположены на разных осях)

В концентрических переходах входное и выходное отверстие располагаются на одной оси. Концентрические переходы применяются для соединения двух труб по центральной оси симметрии трубопровода. Если трубы пролегают по параллельным линиям оси, для их соединения используется эксцентрический переход. В эксцентрических отверстия смещены относительно друг друга, т.е. эксцентрические переходы для соединения труб по нижней образующей линии.

Стальные переходы стальные служат для соединения труб с разным диаметром в трубопроводных системах с разнообразным давлением. Они могут использоваться для стальных труб в трубной изоляции, труб наземной прокладки и труб бесканальной прокладки. Основными составляющими частями для стальных переходов являются: переход стальной, труба стальная, оболочка. Оболочка перехода подразделяется на тепловую, полиэтиленовую и оцинкованную. На данный момент переход стальной гост 30732-2001 может изготавливаться в следующих вариантах:

— штампосварные

— бесшовные

— точеные

— литые

Переход стальной наиболее востребован на строительно-монтажных площадках, предприятиях ЖКХ и водоканальных организациях. Также частыми заказчиками подобной арматуры выступают предприятия агропромышленного комплекса, энергокомпании, разнообразные государственные и частные структуры.

Стыки труб и соединительных элементов фиксируются одним из трех возможных способов: резьбой, фланцевым соединением или сварочным швом. Тип соединения зависит от назначения трубопровода, плотности транслируемого вещества, мощности потока, а также силы и постоянства внешних воздействий.

Переходы применяются в системах, которые работают в различных отраслях промышленности: пищевой, энергетической, химической, нефтехимической, фармацевтической, металлургической, целлюлозно-бумажной и других областях.

Пример условного обозначения концентрического перехода исполнения 2 диаметром 76 мм, Т = 3 мм и выходным диаметром 45 мм, Т 1=2,5 мм из марки стали 20:

Переход К 76×3-45×2,5 ГОСТ 17378-01

То же, из стали 09Г2С, для трубопроводов, подконтрольных органам надзора:

Переход ПК 76хЗ-45х2,5-09Г2С ГОСТ 17378-01

Эксцентрический переход:

Переход ПЭ 76хЗ-45х2,5-09Г2С ГОСТ 17378-01

kenig.ru

Переход нержавеющий эксцентрический ISO

Фильтрация по стандартам: ГОСТ ISO DIN ВЕСЬ КАТАЛОГ Скачать каталог Таблица допустимого давления труб Таблица размерного ряда DIN, ISO, SMS, ГОСТ Характеристики эластомеров (уплотнений) Подписаться на рассылку

РУСЕВРОСТАЛЬ поставляет переходы нержавеющие ISO из наличия со склада и под заказ. Переход эксцентрический нержавеющий — это соединяющая деталь трубопровода со сме­щенным центром оси, которая предназначается для соединения труб либо трубопроводной арматуры разных диаметров между собой. Размерный ряд нержавеющего перехода ISO AISI304L/316L соответствует размерному ряду нержавеющих электросварных труб Din17457 по EN10217-7, запорно-регулирующей пищевой нержавеющей арматуры и трубопроводной арматуры по EN10253-3 Эксцентрический переход стандарта ISO, изготавливаются из различных марок нержавею­щей стали, в зависимости от рабочей среды где данные переходы будут использованы. Марка стали: AISI304/304L, AISI316/316L. Рабочее давление нержавеющего перехода ISO до 2,5 МПа (до 25 кгс/см²) Рабочая температура: от -40°С до +300°С. Обозначение и маркировка нержавеющего перехода: переход эксцентрический DN50/40 (60,3/48,3х2мм) ISO AISI 304L, где переход экцентрический- указывается форма перехода; DN50/40 условные диаметры перехода; 60,3/48,3х2мм — внешние диаметры и толщина стенки перехода; ISO — стандарт перехода по EN10253-3; AISI 304L — марка стали перехода. Минимальный заказ переходов от 1шт. Страна производитель: Италия, Финляндия, Чехия, Китай. Метод производства: переходы стандарта ISO изготавливаются методом гибки нержавею­щего листа либо полосы в размер и продольной сварки изделия. Виды нержавеющих переходов AISI 304/316: переход концентрический (форма конуса) переход эксцентрический (форма со смещенным центром оси) Сфера применения при монтаже пищевых трубопроводов (линии розлива алкогольных и безалкогольных напитков) при изготовлении оборудования для пищевого производства при монтаже и обвязке емкостного оборудования Чертеж и размерный ряд эксцентрических переходов ISO Диаметр условный (Dn), мм Диаметр (D1), мм Диаметр (D2), мм Длина перехода(L), мм Толщина стенки (S), мм Вес одного перехода, кг 15/10 21,3 17,2 12 2 0,01 20/10 26,9 17,2 29 2 0,02 20/15 26,9 21,3 17 2 0,02 25/15 33,7 21,3 37 2 0,05 25/20 33,7 26,9 20 2 0,03 32/15 42,4 21,3 63 2 0,1 32/20 42,4 26,9 46 2 0,08 32/25 42,4 33,7 26 2 0,05 40/20 48,3 26,9 64 2 0,12 40/25 48,3 33,7 44 2 0,09 40/32 48,3 42,4 18 2 0,04 50/25 60,3 33,7 80 2 0,2 50/32 60,3 42,4 54 2 0,1 50/40 60,3 48,3 36 2 0,2 65/32 76,1 42,4 101 2 0,3 65/40 76,1 48,3 83 2 0,25 65/50 76,1 60,3 47 2 0,16 80/40 88,9 48,3 122 2 0,43 80/50 88,9 60,3 86 2 0,3 80/65 88,9 76,1 38 2 0,16 100/50 114,3 60,3 162 2 0,7 100/65 114,3 76,1 115 2 0,58 100/80 114,3 88,9 76 2 0,4 125/65 139,7 76,1 191 2 1 125/80 139,7 88,9 152 2 0,8 125/100 139,7 114,3 76 2 0,5 150/80 168,3 88,9 238 2 1,6 150/100 168,3 114,3 162 2 1,2 150/125 168,3 139,7 86 2 0,7 200/100 219,1 114,3 315 2 2,7 200/125 219,1 139,7 238 2 2,2 200/150 219,1 168,3 152 2 1,5 250/150 273 168,3 314 2 3,6 250/200 273 219,1 161 2 3 300/200 323,9 219,1 312 2 4,4 300/250 323,9 273 152 2 2,3

rusevrosteel.ru

Переходы ГОСТ 17378-2001 — Металл Труб Строй

Переходы концентрические и эксцентрические ГОСТ 17378-2001 Переходы концентрические и эксцентрические стальные приварные бесшовные с условным проходом DN 32-500мм предназначены для соединений труб при строительстве трубопроводов различного назначения, включая подконтрольные органам Ростехнадзора России с условным давлением PN (Ру) до 16 МПа и температуре от минус 70°С до +450°С. Имеется возможность изготовления переходов с другими размерами по согласованию с заказчиком. Материал для переходов исполнения 2: сталь марок 10, 20, 09Г2С, 10Г2, 15ГС, 16ГС, 17ГС и др. согласно ГОСТ 17380. Метод изготовления: штамповка. Условное давление рассчитывается по формуле (2) ГОСТ 17380, допускается вычислять условное давление по другим формулам и методам расчета. Вся продукция может поставляться с оцинкованным покрытием, по DN 200 включительно.

Обозначения:

DN — Условный проход;
D – больший наружный диаметр торцов переходов;
T — толщина стенки перехода на торцах диаметра D;
D1 – меньший наружный диаметр торцов переходов;
T1 — толщина стенки перехода на торцах диаметра D1;
L – размер между центрами торцов переходов.

Примеры условных обозначений:

— концентрического перехода исполнения 1, D=76,1 мм, Т=2,9 мм,
D1 =48,3 мм, Т1 =2,6 мм из стали марки 20 по ГОСТ 17378-2001:
Переход К-1-76,1х2,9-48,3х2,6 ГОСТ 17378-2001
— эксцентрического перехода исполнения 2, D=76,0 мм, Т=3,0 мм, D1=45,0 мм, Т1=2,5 мм из стали марки 20 по ГОСТ 17378-2001:
Переход Э-76х3-45×2,5 ГОСТ 17378-2001
— эксцентрического перехода исполнения 2, D=76,0 мм, Т=3,0 мм, D1=45,0 мм, Т1=2,5 мм из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора:
Переход П Э-76х3-45х2,5-09Г2С ГОСТ 17378-2001

Технические характеристики:

Переходы концентрические исполнения 1

DN	D, мм	T, мм	D1, мм	T1, мм	L, мм
20	26.9	2,0 3,2 4,0	21,3	2.0 3.2 4.0	38
25	33,7	2,3 3,2 4,5		2,0 3,2 4,0	51
50	60,3	2,9 4,0 5,6	33,7	2,3 3,2 4,5	76
		2,9 4,0 5,6	42,4	2,6 3,6 5,0
		2,9 4,0 5,6	48,3	2,6 3,6 5,0
65	76,1	2,9 5,0 7,1	48,3	2,9 4,0 5,6	89
		2,9 5,0 7,1	60,3	2,9 4,0 5,6
80	88,9	3,2 5,6 8,0	60,3	2,9 4,0 5,6	89
		3,2 5,6 8,0	76,1	2,9 5,0 7,1
100	114,3	3,6 6,3 8,8	88,9	3,2 5,6 8,0	102
125	139,7	4,0 6,3 10,0	114,3	3,6 6,3 8,8	127

Переходы  эксцентрические исполнения 2

DN	D, мм	T, мм	D1, мм	T1, мм	L, мм
32	38	2,0 3,0 4,0	32	2,0 3,0 4,0	30
40	45	2,5 4,0 5,0	32	2,0 4,0 5,0	30
		2,5 4,0 5,0	38	2,0 4,0 5,0	30
50	57	3,0 4,0 5,0 6,0	38	2,0 4,0 4,0 4,0	45
		3,0 4,0 5,0 6,0	45	2,5 2,5 4,0 5,0
65	76	3,0 3,5 5,0 6,0	57	3,0 3,0 4,0 5,0	70
80	89	3,5 6,0	76	3,5 5,0	75
100	108	4,0 6,0	57	3,0 4,0	80
		4,0 6,0	76	3,5 5,0
		4,0 6,0	89	3,5 6,0
150	159	4,5 8,0 10,0	108	4,0 6,0 8,0	130
200	219	6,0 10,0 12,0	159	4,5 8,0 10,0	140
250	273	7,0 10,0 12,0	219	6,0 8,0 10,0	180
300	325	8,0 10,0 12,0	273	7,0 10,0 12,0	180
350	377	10,0 12,0 14,0	325	8,0 10,0 12,0	220
400	426	10,0 12,0 14,0 16,0	377	10,0 12,0 14,0 16,0	220
500	530	12,0 14,0	426	10,0 12,0	300

Переходы  концентрические исполнения 2

DN	D, мм	T, мм	D1, мм	T1, мм	L, мм
32	38	2,0 3,0 4,0	25	1,6 3,0 3,0	30
		2,0 3,0 4,0	32	2,0 3,0 4,0
40	45	2,5 4,0 5,0	25	1,6 3,0 3,0	30
		2,5 4,0 5,0	32	2,0 4,0 5,0
		2,5 4,0 5,0	38	2,0 4,0 5,0
50	57	3,0 4,0 5,0 6,0	25	1,6 1,6 3,0 3,0	45
		3,0 4,0 5,0 6,0	32	2,0 2,0 3,0 4,0
		3,0 4,0 5,0 6,0	38	2,0 4,0 4,0 4,0
		3,0 4,0 5,0 6,0	45	2,5 2,5 4,0 5,0	60
65	76	3,0 3,5 5,0 6,0 7,0	45	2,5 2,5 4,0 4,0 5,0	70
		3,0 3,5 5,0 6,0 7,0	57	3,0 3,0 4,0 5,0 6,0
80	89	3,5 6,0 8,0	45	2,5 4,0 5,0	75
		3,5 6,0 8,0	57	3,0 4,0 5,0
		3,5 6,0 8,0	76	3,5 5,0 6,0
100	108	4,0 6,0 8,0 9,0	57	3,0 4,0 5,0 6,0	80
		4,0 6,0 8,0 9,0	76	3,5 5,0 6,0 7,0
		4,0 6 8 9	89	3,5 6,0 8,0 8,0
	114	4,0 6,0 8,0 9,0	57	3,0 4,0 5,0 6,0
		4,0 6,0 8,0 9,0	76	3,5 5,0 6,0 7,0
		4,0 6,0 8,0 9,0	89	3,5 6,0 8,0 8,0
125	133	4,0 6,0 8,0	89	3,5 5,0 6,0	100
		5,0 8,0 8,0 10,0	108	4,0 6,0 8,0 9,0
		5,0 8,0 8,0 10,0	114	4,0 6,0 8,0 9,0
150	159	4,5 8,0 10,0 12,0	57	3,0 4,0 5,0 6,0	75
		4,5 8,0 10,0 12,0	76	3,5 5,0 6,0 7,0
		4,5 8,0 10,0 12,0	89	3,5 6,0 8,0 8,0	130
		4,5 8,0 10,0 12,0	108	4,0 6,0 8,0 9,0
		4,5 8,0 10,0 12,0	114	4,0 6,0 8,0 9,0
		4,5 8,0 10,0 12,0	133	4,0 8,0 10,0 10,0
200	219	6,0 10,0 12,0 14,0 16,0	57	3,0 4,0 4,0 5,0 6,0	95
		6,0 10,0 12,0 14,0 16,0	76	3,5 5,0 5,0 6,0 7,0
		6,0 10,0 12,0 14,0 16,0	89	3,5 5,0 5,0 6,0 8,0
		6,0 10,0 12,0 14,0 16,0	108	4,0 6,0 8,0 8,0 9,0
		6,0 10,0 12,0 14,0 16,0	114	4,0 6,0 8,0 8,0 9,0
		6,0 10,0 12,0 14,0	159	4,5 8,0 10,0 12,0	140
250	273	7,0 10,0 12,0 14,0	159	4,5 8,0 10,0 10,0	180
		7,0 10,0 12,0 14,0	219	6,0 8,0 10,0 12,0
300	325	10,0 12,0 14,0	159	6,0 8,0 8,0	140
300	325	10,0 12,0 14,0	219	8,0 10,0 14,0	180
		10,0 12,0 14,0	273	10,0 12,0 12,0
350	377	10,0 12,0 14,0	325	8,0 10,0 12,0	220
400	426	12,0 16,0	159	8,0 10,0	220
		12,0 16,0	219	8,0 10,0
		12,0 16,0	273	10,0 12,0
		10,0 12,0 14,0 16,0	325	8,0 10,0 12,0 12,0
		10,0 12,0 14,0 16,0	377	10,0 12,0 14,0 16,0
500	530	12,0 14,0	426	10,0 12,0	300

www.mtstroi.com

Переходы эксцентрические ГОСТ 17378-01

Продукция Загрузка опроса…

Главная | Тройники | Переходы | Переходы эксцентрические ГОСТ 17378-01   Пример условного обозначения эксцентрического перехода: Dн = 159 мм, S = 8,0 мм, dн = 108 мм, S1 = 6,0 из стали марки 20 Переход Э 159х8,0-108х6,0-20 ГОСТ 17378-2001, то же для трубопроводов, подконтрольных органам надзора: Переход ПЭ 159х8,0-108х6,0-20 ГОСТ 17378-2001. DN Dн S dн S1 L 32 38 4,0 25 3,0 30 4,0 32 4,0 30 40 45 4,0 25 3,0 30 4,0 32 4,0 30 4,0 38 4,0 30 50 57 5,0 25 1,6 45 5,0 32 3,0 45 4,0 38 2,0 45 4,0 45 4,0 60 65 76 7,0 38 4,0 55 6,0 57 5,0 70 80 89 6,0 45 4,0 75 6,0 57 4,0 75 6,0 5,0 75 3,5 76 3,5 75 6,0 5,0 75 8,0 6,0 75 100 108 4,0 57 3,0 80 6,0 4,0 80 4,0 76 3,5 80 6,0 5,0 80 9,0 7,0 80 4,0 89 3,5 80 6,0 6,0 80 9,0 8,0 80 114 9,0 57 6,0 80 9,0 76 7,0 80 9,0 89 8,0 80 125 133 10,0 57 5,0 100 10,0 76 6,0 100 8,0 89 6,0 100 6,0 108 6,0 100 10,0 9,0 100 10,0 114 9,0 100 150 159 12,0 57 6,0 130** 12,0 76 7,0 130** 4,5 89 3,5 130 8,0 6,0 130 6,0 108 5,0 130 8,0 6,0 130 12,0 114 9,0 130 6,0 133 6,0 130 168 12,0 57 6,0 130** 12,0 76 7,0 130** 12,0 89 8,0 130 12,0 108 9,0 130 12,0 114 9,0 130 12,0 133 10,0 130 200 219 16,0 89 8,0 140** 16,0 114 9,0 140** 16,0 108 9,0 140** 16,0 133 10,0 140 8,0 159 6,0 140 10,0 8,0 140 16,0 168 12,0 140 250 273 18,0 108 9,0 180** 18,0 114 9,0 180** 18,0 133 10,0 180** 18,0 159 12,0 180 18,0 168 12,0 180 10,0 219 8,0 180 300 325 22,0 108 9,0 300** 22,0 114 9,0 300** 22,0 133 10,0 220** 22,0 159 12,0 220** 22,0 168 12,0 220** 22,0 219 16,0 180 10,0 273 8,0 180 12,0 10,0 180 350 377 26,0 159 12,0 300** 26,0 168 12,0 300** 26,0 219 16,0 220 26,0 273 18,0 220 12,0 325 12,0 220 400 426 28,0 159 12,0 300** 28,0 168 12,0 300** 28,0 219 16,0 300** 28,0 273 18,0 220 28,0 325 22,0 220 10,0 377 10,0 220 14,0 14,0 220 500 530 26,0 377 22,0 300 26,0 426 22,0 300 ** Указанные размеры отличаются от размеров по ГОСТ 17378-01 Этот тип соединительной арматуры используется на участках изменения диаметра трубы только в горизонтально расположенных трубопроводах, при этом соединение происходит по нижней образующей линии. Переход может быть выполнен из стали различных марок, в зависимости от скорости и других параметров транспортируемой среды. Он может выдерживать температурный режим от -70 до +450 градусов Цельсия и рабочее давление до Ру 16. Переходы такого типа изготавливаются по ГОСТ 17378-2001 и применяются в различных отраслях промышленности и коммунальном хозяйстве.

perehody-ekscentricheskie.energostandart.com

Переход стальной эксцентрический

С помощью переходов происходит переход друг к другу из кусков труб различного диаметра (например, труба, имеющая узкую ширину), в результате чего движущийся поток рабочей среды уменьшается или увеличивается.
Переходная сталь относится к трубопроводной арматуре. Область ее применения довольно широка. Этот тип фитингов активно используется не только в газовой, нефтяной и химической промышленности, но и при строительстве различных труб, бытового назначения.

Условный проход	Наружный диаметр	L	s	s1	Условное давление Р, МПа (кгс/см2), не более	Вес, кг, не более
Транспортируемые вещества
Dy	dy	Dн	dн	неагрессивные	средне агрессивные	пар и горячая вода
40	25	45	32	30	2,5	2,0	10,0 (100)	2,5 (25)	10,0 (100)	0,1
4,0	4,0	10,0 (100)*	10,0 (100)	10,0 (100)*	0,2
20	25	2,5	1,6	10,0 (100)	2,5 (25)	10,0 (100)	0,1
4,0	3,0	10,0 (100)*	10,0 (100)	10,0 (100)*	0,2
50	40	57	45	60	4,0	2,5	10,0 (100)	6,3 (63)	10,0 (100)	0,2
5,0	4,0	10,0 (100)*	10,0 (100)	10,0 (100)*	0,3
32	38	45	4,0	2,0	10,0 (100)	6,3 (63)	10,0 (100)	0,2
5,0	4,0	10,0 (100)*	10,0 (100)	10,0 (100)*	0,3
25	32	4,0	2,0	10,0 (100)	6,3 (63)	10,0 (100)	0,2
5,0	3,0	10,0 (100)*	10,0 (100)	10,0 (100)*	0,3
20	25	4,0	1,6	10,0 (100)	6,3 (63)	10,0 (100)	0,2
5,0	3,0	10,0 (100)*	10,0 (100)	10,0 (100)*	0,3
65	50	76	57	70	3,5	3,0	10,0 (100)	4,0 (40)	10,0 (100)	0,4
6,0	5,0	10,0 (100)*	10,0 (100)	10,0 (100)*	0,7
40	45	3,5	2,5	10,0 (100)	4,0 (40)	10,0 (100)	0,4
6,0	4,0	10,0 (100)*	10,0 (100)	10,0 (100)*	0,6
32	38	55	3,5	2,5	10,0 (100)	4,0 (40)	10,0 (100)	0,3
6,0	3,0	10,0 (100)*	10,0 (100)	10,0 (100)*	0,5
80	65	89	76	75	3,5	3,5	10,0 (100)	4,0 (40)	6,3 (63)	0,6
6,0	5,0	10,0 (100)*	10,0 (100)	10,0 (100)	0,9
8,0	6,0	10,0 (100)*	10,0 (100)	10,0 (100)*	1,1
50	57	3,5	3,0	10,0 (100)	4,0 (40)	6,3 (63)	0,6
6,0	4,0	10,0 (100)*	10,0 (100)	10,0 (100)	0,9
8,0	5,0	10,0 (100)*	10,0 (100)	10,0 (100)*	1,1
40	45	3,5	2,5	10,0 (100)	4,0 (40)	6,3 (63)	0,6
6,0	4,0	10,0 (100)*	6,3 (63)	10,0 (100)	0,8
100	80	108	89	80	4,0	3,5	10,0 (100)	4,0 (40)	6,3 (63)	1,0
6,0	6,0	10,0 (100)*	10,0 (100)	10,0 (100)	1,4
65	76	4,0	3,5	10,0 (100)	4,0 (40)	6,3 (63)	0,9
6,0	5,0	10,0 (100)*	10,0 (100)	10,0 (100)	1,1
50	57	4,0	3,0	10,0 (100)	4,0 (40)	6,3 (63)	0,9
6,0	4,0	10,0 (100)*	10,0 (100)	10,0 (100)	1,2
125	100	133	108	100	5,0	4,0	10,0 (100)	4,0 (40)	6,3 (63)	1,7
8,0	6,0	10,0 (100)*	10,0 (100)	10,0 (100)	2,6
80	89	4,0	3,5	6,3 (63)	4,0 (40)	4,0 (40)	1,5
6,0	5,0	8,0 (80)	6,3 (63)	6,3 (63)	1,8
8,0	6,0	10,0 (100)	10,0 (100)	10,0 (100)	2,4
65	76	5,0	3,5	10,0 (100)	4,0 (40)	6,3 (63)	1,6
8,0	5,0	10,0 (100)*	10,0 (100)	10,0 (100)	2,0
50	57	4,0	3,0	6,3 (63)	4,0 (40)	4,0 (40)	1,0
8,0	4,0	10,0 (100)	10,0 (100)	10,0 (100)	2,0
150	125	159	133	130	4,5	4,0	6,3 (63)	4,0 (40)	4,0 (40)	2,6
8,0	8,0	10,0 (100)	10,0 (100)	10,0 (100)	4,1
100	108	4,5	4,0	6,3 (63)	4,0 (40)	4,0 (40)	2,4
8,0	6,0	10,0 (100)	10,0 (100)	10,0 (100)	3,7
80	89	4,5	3,5	6,3 (63)	4,0 (40)	4,0 (40)	2,2
8,0	6,0	10,0 (100)	10,0 (100)	10,0 (100)	3,4
65	76	75	4,5	3,5	6,3 (63)	4,0 (40)	4,0 (40)	1,5
8,0	4,0	10,0 (100)	10,0 (100)	10,0 (100)	2,6
50	57	4,5	3,0	6,3 (63)	4,0 (40)	4,0 (40)	1,5
8,0	4,0	10,0 (100)	10,0 (100)	10,0 (100)	2,6
200	150	219	159	140	6,0	4,5	6,3 (63)	4,0 (40)	4,0 (40)	5,3
10,0	8,0	10,0 (100)	10,0 (100)	10,0 (100)	7,2
125	133	6,0	4,0	6,3 (63)	4,0 (40)	4,0 (40)	4,2
10,0	8,0	10,0 (100)	10,0 (100)	10,0 (100)	6,8
100	108	95	6,0	4,0	6,3 (63)	4,0 (40)	4,0 (40)	2,9
10,0	6,0	10,0 (100)	10,0 (100)	10,0 (100)	4,6
80	89	6,0	3,5	6,3 (63)	4,0 (40)	4,0 (40)	2,9
10,0	5,0	10,0 (100)	10,0 (100)	10,0 (100)	4,6
65	76	6,0	3,5	6,3 (63)	4,0 (40)	4,0 (40)	2,9
10,0	5,0	10,0 (100)	10,0 (100)	10,0 (100)	4,6
50	57	6,0	3,5	6,3 (63)	4,0 (40)	4,0 (40)	2,9
10,0	5,0	10,0 (100)	10,0 (100)	10,0 (100)	4,6
250	200	273	219	180	7,0	6,0	6,3 (63)	4,0 (40)	4,0 (40)	8,6
10,0	8,0	10,0 (100)	6,3 (63)	6,3 (63)	11,3
12,0	10,0	10,0 (100)*	10,0 (100)	10,0 (100)	14,6
150	159	7,0	4,5	6,3 (63)	4,0 (40)	4,0 (40)	8,1
10,0	6,0	10,0 (100)	6,3 (63)	6,3 (63)	10,2
12,0	10,0	10,0 (100)*	10,0 (100)	10,0 (100)	12,3
125	133	140	8,0	4,0	6,3 (63)	4,0 (40)	4,0 (40)	6,8
10,0	6,0	10,0 (100)	6,3 (63)	6,3 (63)	8,5
10,0**	6,0**	10,0 (100)*	8,0 (80)	8,0 (80)	8,5
100	108	8,0	4,0	6,3 (63)	4,0 (40)	4,0 (40)	6,8
10,0	5,0	10,0 (100)	6,3 (63)	6,3 (63)	8,5
10,0**	5,0**	10,0 (100)*	8,0 (80)	8,0 (80)	8,5
300	250	325	273	180	8,0	8,0	6,3 (63)	4,0 (40)	4,0 (40)	12,2
10,0	10,0	8,0 (80)	6,3 (63)	6,3 (63)	14,6
12,0	12,0	10,0 (100)	8,0 (80)	8,0 (80)	17,2
200	219	10,0	8,0	8,0 (80)	6,3 (63)	6,3 (63)	14,0
12,0	10,0	10,0 (100)	8,0 (80)	8,0 (80)	16,1
150	159	140	8,0	4,5	6,3 (63)	4,0 (40)	4,0 (40)	11,4
12,0	8,0	10,0 (100)	8,0 (80)	8,0 (80)	15,6
125	133	8,0	5,0	6,3 (63)	4,0 (40)	4,0 (40)	11,4
12,0	8,0	10,0 (100)	8,0 (80)	8,0 (80)	15,6
100	108	10,0	4,0	8,0 (80)	6,3 (63)	6,3 (63)	13,1
12,0	6,0	10,0 (100)	8,0 (80)	8,0 (80)	15,7
350	300	377	325	220	10,0	8,0	6,3 (63)	4,0 (40)	4,0 (40)	20,7
12,0	10,0	8,0 (80)	6,3 (63)	6,3 (63)	24,9
14,0***	12,0***	8,0 (80)*	8,0 (80)	6,3 (63)*	29,1
16,0	16,0	10,0 (100)	10,0 (100)	8,0 (80)	32,8
250	273	10,0	8,0	6,3 (63)	4,0 (40)	4,0 (40)	19,4
12,0	10,0	8,0 (80)	6,3 (63)	6,3 (63)	23,3
14,0***	12,0***	8,0 (80)*	8,0 (80)	6,3 (63)*	27,2
16,0	12,0	10,0 (100)	10,0 (100)	8,0 (80)	30,6
200	219	12,0	8,0	8,0 (80)	6,3 (63)	6,3 (63)	21,6
16,0	10,0	10,0 (100)	10,0 (100)	8,0 (80)	28,4
150	159	12,0	6,0	8,0 (80)	6,3 (63)	6,3 (63)	20,0
16,0	8,0	10,0 (100)	10,0 (100)	8,0 (80)	26,2
400	350	426	377	220	10,0	10,0	6,3 (63)	4,0 (40)	4,0 (40)	27,9
12,0**	12,0**	8,0 (80)	6,3 (63)	6,3 (63)	33,4
14,0***	14,0***	8,0 (80)*	6,3 (63)*	6,3 (63)*	39,1
16,0	16,0	10,0 (100)	8,0 (80)	8,0 (80)	54,3
300	325	10,0	8,0	6,3 (63)	4,0 (40)	4,0 (40)	26,0
12,0**	10,0**	8,0 (80)	6,3 (63)	6,3 (63)	31,2
14,0***	12,0***	8,0 (80)*	6,3 (63)*	6,3 (63)*	36,4
16,0	12,0	10,0 (100)	8,0 (80)	8,0 (80)	36,4
250	273	12,0	8,0	6,3 (63)	4,0 (40)	6,3 (63)	29,5
12,0**	10,0**	8,0 (80)	6,3 (63)	6,3 (63)	31,2
16,0	10,0	10,0 (100)	8,0 (80)	8,0 (80)	34,4
12,0	6,0	6,3 (63)	4,0 (40)	4,0 (40)	27,7
12,0**	8,0**	8,0 (80)	6,3 (63)	6,3 (63)	32,3
16,0	10,0	10,0 (100)	8,0 (80)	8,0 (80)	44,9
150	159	12,0	8,0	6,3 (63)	4,0 (40)	4,0 (40)	31,9
12,0**	8,0**	8,0 (80)	6,3 (63)	6,3 (63)	37,2
16,0	10,0	10,0 (100)	8,0 (80)	8,0 (80)	53,2
500	400	530	426	300	12,0***	12,0***	4,0 (40)	2,5 (25)	2,5 (25)	52,9
14,0	12,0	6,3 (63)	4,0 (40)	4,0 (40)	61,7
14,0**	12,0**	8,0 (80)	6,3 (63)	6,3 (63)	61,7
16,0**	16,0**	10,0 (100)	8,0 (80)	8,0 (80)	73,6
16,0***	16,0***	8,0 (80)	6,3 (63)	6,3 (63)	73,6
350	377	12,0***	12,0***	4,0 (40)	2,5 (25)	2,5 (25)	49,7
14,0	12,0	6,3 (63)	4,0 (40)	4,0 (40)	57,9
14,0**	12,0**	8,0 (80)	6,3 (63)	6,3 (63)	57,9
16,0**	16,0**	10,0 (100)	8,0 (80)	8,0 (80)	70,3
16,0***	16,0***	8,0 (80)	6,3 (63)	6,3 (63)	70,3

Переход соединяет трубы разных диаметров, имеется возможность подключения трубопровода к центральной линии симметрии и опции подключения труб на нижней формовочной линии. В зависимости от способа подключения переходная сталь изготавливается следующих типов:

В переходах концентрические отверстия входного типа расположены на одной оси, в эксцентрических переходах — наоборот. Места установки концентрических переходов — трубопроводы, расположенные вертикально, а эксцентрических переходов — горизонтальные трубопроводы.

Особенности эксцентрических переходов:

• Редукционная муфта для соединения и расширения двух эксцентриковых труб разных размеров;

• Сварные швы, скошенные отверстия для сварки труб вместе;

• Сварные соединения для обеспечения герметичных уплотнений и уменьшения возможности утечки;

• Изготовлен из нержавеющей стали 304 / 304L для прочности и легкости в сварке;

• Имеют более низкое содержание углерода для обеспечения большей устойчивости к коррозии.

Преимущества работы с нашей компании

В нашей компании организована оперативная доставка всеми доступными способами: Авиа, Авто, Железная дорога. Мы гарантируем сохранение продукции при транспортировке и отсутствие дефектов;

У нас работают высококвалифицированные менеджеры, способные ответить на любые интересующие вас вопросы, вплоть до помощи в проектах и чертежах;

Вся продукция обладает высоким заводским качеством, сделана на лучших российских заводах-производителях, и полностью соответствует действующим ГОСТ и ТУ. При необходимости мы можем предоставить вам всю необходимую информацию: паспорт качества, сертификат соответствия, сертификат качества;

steelrs.ru
