Для чего нужен экономайзер
Экономайзеры – это энергетическое оборудование, предназначенное для повышение эффективности рабочих показателей когенерационных установок, работающих на природном газе. Экономайзеры служат для повышения уровня охлаждения продуктов сгорания когенерационных установок, ведущего к повышению тепловой мощности и общего КПД.
Экономайзер может применяться как:
- Дополнительный кожухотрубный теплообменик продуктов сгорания для повышение тепловой мощности когенерационной установки и ее теплового и общего КПД. В таком случае он подключается в систему со стороны входа обратной воды когенерационной установки.
- Конденсационный теплообменник, позволяет повысить тепловую мощность когенерационной установки за счет утилизации тепла от конденсации влажности, возникающей при сжигании топлива. Экономайзер в таком случае подключается в самостоятельную низкотемпературную систему.
Экономайзеры подключаются в гидравлические системы с температурой входящей в теплообменник воды до 75°C при максимальном давлении в системе 6 бар. Температура входящей воды является главным параметром, от которого зависит производительность теплообменника.
Экономайзер в качестве кожухотрубного теплообменника продуктов сгорания
В качестве дополнительного теплообменника продуктов сгорания экономайзер обеспечивает охлаждение отработанных газов до 80°C, и в том случае, когда температура жидкости на входе в теплообменник составляет 70°C. Тепловая мощность, соответствующая данной температуре, приведена в таблице. Действительная мощность может быть еще больше, если температура жидкости на входе в теплообменник будет более низкой. В теплообменник подключается обратная вода на входе в когенерационную установку, или в другие гидравлические контуры, работающие при температуре не менее 50°C. При таких рабочих параметрах конденсат возникает лишь в минимальном количестве, однако его образование следует принимать в расчет и обеспечить удаление.
Экономайзер в качестве конденсационного теплообменника
В экономайзере при этом может использоваться тепло от конденсации влажности в продуктах сгорания и этим повышаться тепловая мощность и КПД когенерационной установки по сравнению с системой, при которой отработанные газы только охлаждаются. Однако при этом следует предусмотреть низкотемпературный контур, работающий при температуре до 50°C. Действительная мощность теплообменника зависит от уровня конденсации, главным образом, от действительной температуры входящей в теплообменник воды. Теплообменник со стороны жидкости, как правило, подключается в самостоятельный гидравлический контур. При подключении в когенерационную установку с технологическим контуром можно, с учетом рабочей температуры контура, оба контура объединить и тепловую мощность и КПД еще выразительнее повысить.
nesyst.ru
Классификация водяных экономайзеров. Экономайзер котла что это такое
Экономайзеры котлов
Экономайзер котла — это специальный теплообменник, применение которого позволяет уменьшить расход энергоносителей и таким образом повысить КПД работы котла. Принцип работы экономайзера основан на использовании тепла от газообразных продуктов сгорания топлива (которые обычно просто выбрасываются в атмосферу) для предварительного нагрева теплоносителя.

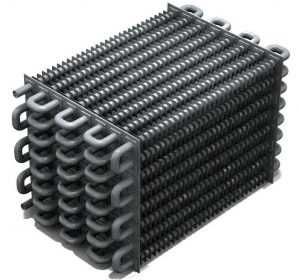

Конструктивно экономайзер устроен как каскад изогнутых труб, объединенных между собой в секции, по которым проходят газообразные продукты сгорания. Проходя через трубки теплообменника газы успевают передать свою тепловую энергию нагреваемому теплоносителю.
Экономайзеры используются преимущественно в котельных в связке с котлами большой мощности. В случае с твердотопливными котлами, например, за счет тепла дымовых газов экономайзер может прогреть теплоноситель до 270 °С. Тем не менее, в случаях маломощных отопительных котлов установка экономайзера может быть нерациональной. Кроме того, это довольно габаритное оборудование, поэтому не всегда имеется достаточно свободного пространства для их установки.
Водяные энономайзеры для котлов выпускаются на нескольких отечественных заводах как серийно, так и по индивидуальным чертежам. Можно выделить два основных типа – со стальными трубами теплообменника и с трубами из чугуна.
Также экономайзеры делят на кипящие и некипящие. Кипящие экономайзеры на выходе дают кипящую воду с частичным ее испарением, а в некипящих подогрев воды не доводится до температуры кипения на 30 — 50°С. Чугунные экономайзеры всегда работают как некипящие.
Устройство экономайзеров
Основной элемент конструкции экономайзера – это объединенные в секции трубки из нержавеющей стали или чугуна. Трубки согнуты в змеевеки.
Секции экономайзера располагают в шахматном порядке. Такое расположение максимально благоприятно для процессов теплообмена.
В нижней части находится труда подачи воды, а в верхней –труда забора теплоносителя. Экономайзеры также оснащаются контрольно-измерительными приборами для отслеживания рабочих параметров.
