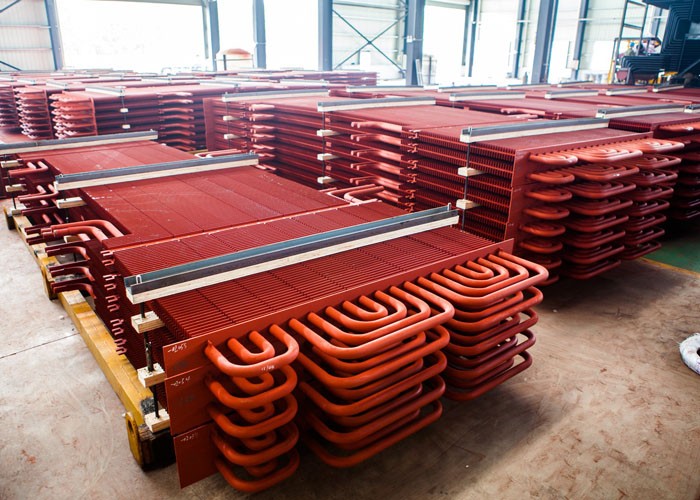

Экономайзеры (с англ. Economize – экономить) – это сберегательные устройства, предназначенные для улучшения водонагревательной системы при использовании отработанных газов. Их принцип состоит в том – что котел разогревается до попадания в него жидкости, позволяя при минимальных энергетических потерях, разогревать ее до оптимального уровня.
Категории Экономайзеров Котла
Различаются экономайзеры:
- кипящие и некипящие, в зависимости от уровня подогрева жидкости. Их строение, однако – не меняется в зависимости от категории.
- стальные или чугунные – в зависимости от материала.
- паровые и водогрейные в зависимости от принципа действия.
- контактные и поверхностные в зависимости от вида нагрева поверхности.
- ребристые и гладкотрубные в зависимости от условий компоновки.
Несмотря на свою высокую цену, данные аппараты быстро окупаются своим высоким коэффициентом полезного действия. Подсчеты специалистов указывают экономию энергии в примерно 10% при использовании экономайзера котла. Также уменьшается выхлоп загрязняющих газов.
Чаще всего, эксплуатируются кожухотрубные и пластинчатые экономайзеры, сфабрикованные из стали или чугуна.
Экономайзер котла ОПТ: устройство и принцип работы

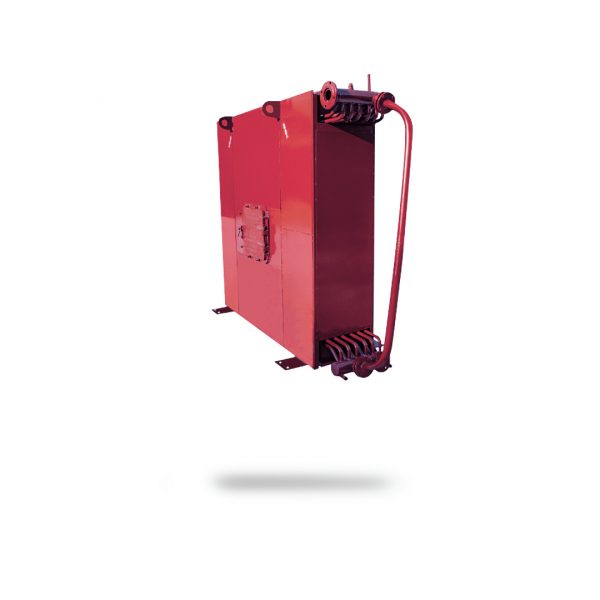

Водяной экономайзер ВП-ОПТ состоит из стальных пластин. Пластины в виде оребренных панелей позволяют наиболее эффективно возвращать тепло проходящих газов. Для высокой продуктивности, ребра расположены параллельно и с высокой частотой.
Преимущества водяного экономайзера
Сочетание компактности и продуктивности. Малый шаг ребер снижает скорость прохождения газообразной среды повышая теплообмен.
Потенциал усовершенствования. Регулировка тепловой мощности возможна, изменив количества стальных пластин.
Доступность монтажа, а также техосмотра и ремонта (нету нужды в использовании грузоподъемной техники)
Легкость очистки.
По мимо того что есть возможность само очистки – пластины легко демонтируются и чиститься при необходимости.
Сменные пластины. Есть возможность использовать пластины разных марок стали.
Герметичность и равномерное распределение потоков. Роль герметика играют, резиновые уплотнители, сохраняющие свои свойства при высоких температурах.
Получить бесплатную консультацию
Процесс сварки оребренной панели для теплообменников ВП-ОПТ
Малые потери давления в системе возможны при снижении гидравлического сопротивления. Это также важное качество пластинчатых экономайзеров.
Насосы потребляют меньше электроэнергии по причине низкого сопротивления. Это делает водяные экономайзеры котлов еще более практичными.
Рассчитать экономайзер
Последние
Показать все примеры
Показать еще
Гарантия выполнения условий ТЗ и сроков окупаемости
2 года гарантии на все оборудование
Патенты на оборудование и гарантия качества
Изготовление и проектирование теплообменников под ключ
20 лет на рынке, выпускаем более 70 теплообменников в год
Бесплатная консультация, чтобы найти оптимальное решение
Информация по теплообменным аппаратам
Экономайзеры чугунные блочные | Выпуск экономайзеров с 1950 года

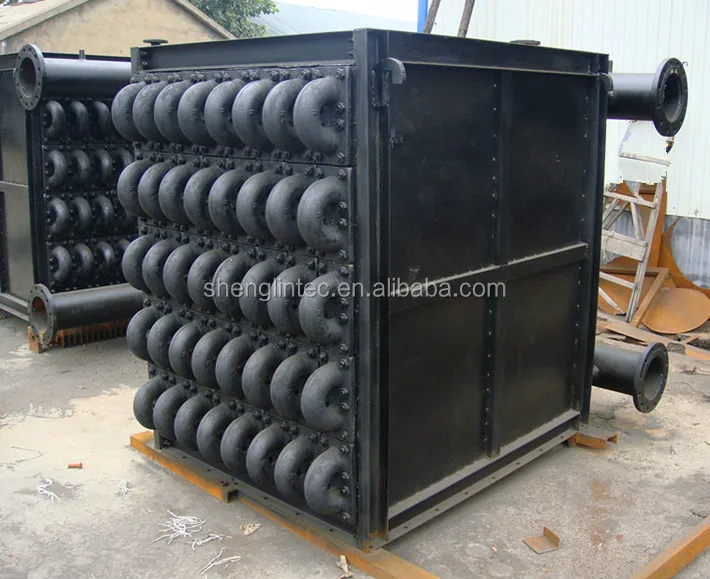

Экономайзеры чугунные блочные предназначены для нагревания питательной воды в паровых и водогрейных стационарных котлах с рабочим давлением до 2,4 МПа.
Предельное рабочее давление в экономайзере – 1,5 МПа и 2,5 МПа.
Экономайзеры состоят из пакетов труб с оребрением, соединенных между собой и заключенных в каркас с теплоизоляционной обшивкой. Комплектуются (по просьбе заказчика) коробом для подвода газов.
Движение питательной воды в трубах, составляющих общую поверхность нагрева, — навстречу потоку дымовых газов.
Применение чугуна в поверхностях нагрева и соединительных деталях значительно увеличивает срок службы по сравнению со стальными экономайзерами.
Использование паровой (П) или газоимпульсной (И) очистки позволит Вам постоянно иметь чистые поверхности нагрева, а значит – экономить топливо при минимальном обслуживании и полном исключении ручного труда.
Рис.1 – поток газа для двухколонкового экономайзера.
Рис.2 – поток газа для одноколонкового экономайзера.
Основные запасные детали экономайзеров это: труба ребристая, дуга, калач, коллектор.
|
Наименование показателей |
ЭБ2-94И (ЭБ2-94П) |
ЭБ2-142И (ЭБ2-142П) |
ЭБ2-200И (ЭБ2-200П) |
ЭБ2-236И (ЭБ2-236П) |
ЭБ1-300И (ЭБ1-300П) |
ЭБ1-330И
(ЭБ1-330П) |
ЭБ1-378И |
ЭБ1-646И (ЭБ1-646П) |
ЭБ1-708И (ЭБ1-708П) |
ЭБ1-808И (ЭБ1-808П) |
|
Площадь поверхности нагрева, м2 |
94,4 |
141,6 |
201,6 |
236,6 |
302,4 |
330,4 |
378 |
646 |
708 |
808 |
|
Количество колонок |
2 |
2 |
2 |
2 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Длина труб, м |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
3,0 |
2,0 |
3,0 |
|
Гидравлическое сопротивление, МПа, не более |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
|
Температура воды — на входе — на выходе |
100 140 |
100 140 |
100 140 |
100 140 |
100 140 |
100 140 |
100 140 |
100 170 |
100 150 |
100 150 |
|
Аэродинамическое сопротивление, Па, не более |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
|
Размеры (без короба и присоединительных коллекторов с арматурой), мм — длина * — длина L1 — длина L — ширина В1 — ширина В — высота Н1 — высота Н |
3080 (4150) 1930 2530 625 870 1970 1995 |
(4150) 1930 2530 930 1180 1970 1995 |
3080 (4150) 1930 2530 1240 1485 1970 1995 |
3080 (4150) 1930 2530 1540 1785 1970 1995 |
3125 (4150) 1930 2530 930 1180 3675 3735 |
3125 (4150) 1930 2530 1080 1328 3525 3585 |
4200 1930 2585 2910 3040 1785 1900 |
4030 (4950) 2930 3480 1375 1620 3518 |
3080 (4150) 1930 2530 1830 2075 4150 (4410) 4340 |
4030 (4950) 2930 3480 1375 1620 4150 (4410) 4340 |
|
Масса, кг |
4065 (4085) |
5580 (5600) |
7580 (7600) |
8470 (8490) |
11000 (11100) |
11900 (12000) |
13410 |
23080 (23180) |
24550 (24800) |
28920 (29060) |
* — общая длина с устройством
импульсной или паровой очистки.
: кто их использует, где они требуются и почему они заканчиваются в претензиях если наружная температура и уровень влажности достаточно умеренные, чтобы дать перерыв традиционной системе HVAC. Наружный воздух применяется вместо механического охлаждения для поддержания условий внутри.
Эти компоненты позволяют страхователям снизить потребление энергии, но экономайзеры также включены в претензии. Настройщики должны знать, как работают эти компоненты, на случай, если неисправность демпфера или датчика окажется на их столе.
Сенсорный опыт
Экономайзеры используют систему датчиков и вентиляционных отверстий для поддержания надлежащей температуры внутри с помощью наружного воздуха.
Внешне экономайзеры выглядят как сложенные друг на друга вентиляционные отверстия, прикрепленные к внешней стороне крышного агрегата. Но это оборудование состоит из нескольких компонентов, в том числе датчиков, которые считывают уровни температуры, тепла и влажности, а также заслонок, которые регулируют количество впускаемого или выпускаемого воздуха.
Энтальпийные экономайзеры регулируют использование наружного воздуха на основе энтальпии, количества внутренней энергии в системе в сочетании с произведением ее давления на объем.
Типы экономайзеров:
Экономайзеры по сухому термометру: Датчики определяют, имеет ли наружный воздух определенную температуру, и затем открывают заслонку, пропуская наружный воздух. может создать неблагоприятные условия внутри.
Одноэнтальпийный экономайзер: Датчики определяют, находятся ли уровни влажности и тепла ниже заданных значений перед использованием наружного воздуха для охлаждения здания.
Дифференциальный энтальпийный экономайзер: Два датчика измеряют энтальпию внутреннего и наружного воздуха, а заслонки обеспечивают достижение оптимальной и минимальной энтальпии.
Встроенный дифференциальный экономайзер энтальпии: Датчики отслеживают энтальпию возвратного и наружного воздуха, а также есть элементы управления, которые взаимодействуют с комнатным термостатом.
Если температура наружного воздуха и энтальпия достаточно низкие, охлаждение начнется с экономайзера, а если нет, то компрессор будет охлаждать конструкцию.
Экономия энергопотребления страхователей
Самым большим преимуществом экономайзера является снижение энергопотребления и затрат на поддержание температуры в коммерческом здании.
По данным Powerhouse Dynamics, один компрессор на крыше небольшого коммерческого здания может потреблять 5 киловатт (кВт) во время работы, что обходится в несколько тысяч долларов в месяц в теплое время года. Вентилятор потребляет всего несколько сотен ватт до 2 кВт, поэтому затраты на охлаждение здания при выключенном компрессоре снижаются вдвое, что может привести к большей годовой экономии.
Когда вместо традиционных методов охлаждения можно использовать наружный воздух, система HVAC не должна работать так тяжело, что является преимуществом для самой системы. Компрессорно-конденсаторные агрегаты работают меньше, что снижает затраты на техническое обслуживание, износ и поломки.
Это может привести к увеличению срока службы системы.
Еще одним преимуществом является улучшение качества воздуха благодаря усиленной вентиляции. Это уже не тот воздух, который кондиционируется и рециркулируется в помещении, а используется новый воздух снаружи. Некоторые из контроллеров помогут подавать необходимое количество свежего воздуха и регулировать давление в здании. Для этого они могут иметь ручные или регулируемые фиксированные заслонки.
Не допускайте попадания влаги, но соблюдайте код
Карта климатических зон Международного кодекса энергосбережения является одним из факторов, определяющих необходимость наличия экономайзера на коммерческом объекте. Фото: 2012 Международный кодекс энергосбережения
Климат может диктовать, являются ли экономайзеры хорошим выбором для страхователя. Те, которые влажные и горячие, как правило, не идеальны для экономайзеров, потому что наружный воздух редко может быть достаточно прохладным или достаточно сухим, чтобы его можно было использовать внутри.
Климатические зоны, обозначающие, насколько теплая или сухая местность, учитываются в нормах и требованиях к экономайзерам. Флорида, Гавайи и Пуэрто-Рико слишком жаркие и душные, поэтому они освобождены от правил экономайзера из-за отсутствия энергосбережения. По данным Buildings.com, наличие такого влажного воздуха может увеличить риск возникновения плесени и грибка для страхователя, но существуют положения о том, где следует использовать экономайзеры.
В соответствии с C403.5 Международного кодекса по энергосбережению, среди причин, по которым следует предусмотреть воздушный или водяной экономайзер, можно указать, что индивидуальная система вентиляторов имеет «холодопроизводительность, превышающую или равную 54 000 БТЕ/ч (4,5 тонны) в здания, не относящиеся к группе R». Группа R относится к местам ночлега, включая дома, квартиры и гостиницы. Суммарная производительность вентиляторных холодильных агрегатов, не оснащенных экономайзерами, не должна превышать 20% от общей производительности всех вентиляторных холодильных агрегатов в здании или 300 000 БТЕ/ч (25 тонн), в зависимости от того, что больше.
Экономайзеры также должны быть установлены на «индивидуальных вентиляционных системах с холодопроизводительностью не менее 270 000 БТЕ/ч (22,5 тонны) в зданиях, в которых размещается группа R. Общая производительность всех вентиляторных охладителей, не оснащенных экономайзерами, не должна превышать 20% от общей производительности всех вентиляторных охладителей в здании или 1 500 000 БТЕ/ч (125 тонн), в зависимости от того, что больше».
Экономайзеры не требуются, если индивидуальная вентиляционная система не обслуживается охлажденной водой для зданий, расположенных в определенных климатических зонах, или когда 25% воздуха, предназначенного для подачи системой, направляется в помещения, не предназначенные для увлажнения при температуре около 35 градусов по Фаренгейту температура точки росы, если системы не будут работать более 20 часов в неделю, и если системы предназначены для супермаркетов с открытыми охлаждаемыми шкафами, помимо прочих исключений.
Аджастеры должны проверить, требуется ли их страхователям иметь экономайзер при рассмотрении претензии, связанной с системой HVAC.
Трудности обнаружения повреждений
Экономайзеры могут подвергаться аналогичным повреждениям других компонентов наружной установки. У этого был удар постороннего предмета.
Экономайзеры обычно подают наружный воздух при соответствующих условиях; в противном случае используется стандартная система HVAC. Это может затруднить определение неисправности экономайзера без активного мониторинга.
Возможные неисправности: датчики могут выйти из строя или выйти из строя из-за калибровки или могут возникнуть проблемы с другими компонентами, определяющими состояние воздуха. Одно повреждение, которое может быть более заметным, — это физически застрявшая заслонка, из-за которой наружный воздух может поступать внутрь, даже если этого не должно быть. Это может быть вызвано отказом привода или рычажного механизма, что является обычным явлением. Экономайзеры обычно открыты примерно на 10%, что также может повлиять на затраты.
Вентиляционные отверстия или внешние компоненты могут быть повреждены градом, ударами посторонних предметов или другими опасностями, связанными с нахождением на открытом воздухе.
Строительные нормы и правила требуют наличия некоторых систем обнаружения и диагностики неисправностей, включая датчики давления хладагента и блок управления, настроенный, среди прочего, на отображение состояния системы.
Проблемы могут начаться еще до того, как экономайзер будет использован. Согласно отчету Программы расширения энергетики Вашингтонского государственного университета о проверке работы экономайзера, почти 50% новых установок экономайзера имеют одну или несколько проблем, снижающих их эффективность. Это означает, что вместо того, чтобы иметь способ минимизировать потребление энергии, это может фактически стоить страхователю больше.
Важно, чтобы эксперт по системам ОВКВ провел оценку экономайзера и других компонентов, перечисленных в страховых претензиях, чтобы убедиться, что они работают должным образом, а система работает максимально эффективно.
Команда HVACi может помочь, используя знания и опыт для предоставления исчерпывающих и объективных отчетов, которые позволяют оценщикам точно обрабатывать претензии, связанные с системами HVAC и их компонентами. Чтобы узнать больше о том, что входит в оценки, подайте заявку сейчас.
economizer
Экономайзеры , или в британском английском economisers , представляют собой механические устройства, предназначенные для снижения потребления энергии или для выполнения других полезных функций, таких как предварительный нагрев жидкости. Термин экономайзер используется и для других целей. В этой статье обсуждаются котлы, силовые установки, а также системы отопления, вентиляции и кондиционирования воздуха (HVAC).
Дополнительные рекомендуемые знания
Содержание
|
такжеДвигатель Стирлинга
Инновационным вкладом Роберта Стирлинга в разработку двигателей горячего воздуха 1816 года было то, что он назвал «экономайзером». Теперь известный как регенератор, он накапливал тепло от горячей части двигателя, когда воздух проходил к холодной стороне, и отдавал тепло охлажденному воздуху, когда он возвращался к горячей стороне. Это новшество повысило эффективность двигателя Стирлинга в достаточной степени, чтобы сделать его коммерчески успешным в определенных областях применения, и с тех пор является компонентом каждого воздушного двигателя, который называется двигателем Стирлинга.
Котлы
В котлах экономайзеры представляют собой теплообменные устройства, которые нагревают жидкости, обычно воду, до температуры кипения этой жидкости, но обычно не выше ее. Экономайзеры названы так потому, что они могут использовать энтальпию в потоках жидкости, которые являются горячими, но недостаточно горячими для использования в котле, тем самым извлекая больше полезной энтальпии и повышая эффективность котла.
Они представляют собой устройство, установленное на котле, которое экономит энергию за счет использования выхлопных газов из котла для предварительного нагрева холодной воды, используемой для его заполнения (9).0145 питательная вода ).
История
Первая удачная конструкция экономайзера применена для повышения пароподъемной эффективности котлов стационарных паровых машин. Он был запатентован Эдвардом Грином в 1845 году и с тех пор известен как экономайзер Грина . Он состоял из массива вертикальных чугунных труб, соединенных с резервуаром с водой сверху и снизу, между которыми проходили выхлопные газы котла. Это устройство, обратное расположению дымогарных труб в самом котле; там горячие газы проходят по трубам, погруженным в воду, тогда как в экономайзере вода проходит по трубам, окруженным горячими газами. Наиболее удачной особенностью конструкции экономайзера Грина было его механическое скребковое устройство, которое было необходимо для защиты трубок от отложений сажи.
Экономайзеры в конечном итоге были установлены практически на все стационарные паровые двигатели в течение десятилетий после изобретения Грина. На некоторых сохранившихся стационарных площадках с паровыми машинами до сих пор стоят экономайзеры Грина, хотя обычно они не используются. Одним из таких сохранившихся объектов является компания Claymills Pumping Engines Trust в Стаффордшире, Англия, которая находится в процессе восстановления одного комплекта экономайзеров и связанного с ними парового двигателя, который их приводил в движение.
Силовые установки

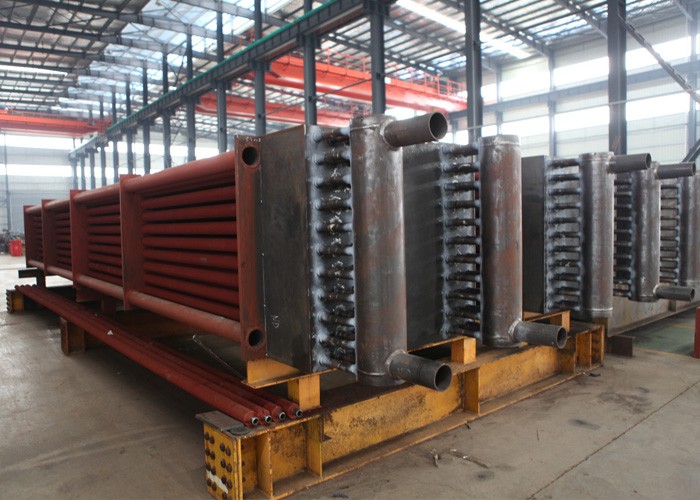

Современные котлы, например, на угольных электростанциях, по-прежнему оснащены экономайзерами, которые являются потомками оригинальной конструкции Грина. В этом контексте их часто называют подогревателями питательной воды, они нагревают конденсат от турбин перед его перекачкой в котлы.
Экономайзеры обычно используются как часть котла-утилизатора на электростанции с комбинированным циклом. В котле-утилизаторе вода проходит через экономайзер, затем котел и пароперегреватель.
Экономайзер также предотвращает затопление котла жидкой водой, которая слишком холодна для кипячения, учитывая расход и конструкцию котла.
Обычное применение экономайзеров в паровых силовых установках заключается в улавливании отработанного тепла дымовых газов котлов (дымовых газов) и передаче его питательной воде котлов. Это повышает температуру питательной воды котла, тем самым снижая необходимое потребление энергии, что, в свою очередь, снижает скорость горения для достижения номинальной мощности котла. Экономайзеры снижают температуру дымовых газов, что может привести к конденсации кислых дымовых газов и серьезному коррозионному повреждению оборудования, если не соблюдать осторожность при их конструкции и выборе материалов.
ОВКВ
Экономайзеры на стороне воздуха могут экономить энергию в зданиях, используя холодный наружный воздух для охлаждения внутреннего пространства. Когда энтальпия наружного воздуха меньше энтальпии рециркуляционного воздуха, кондиционирование наружного воздуха более энергоэффективно, чем кондиционирование рециркуляционного воздуха.
Когда наружный воздух достаточно прохладен, его дополнительное кондиционирование не требуется; эта часть схемы управления экономайзером на стороне воздуха называется естественным охлаждением .
Экономайзеры на стороне воздуха могут снизить затраты на электроэнергию для ОВКВ в холодном и умеренном климате, а также потенциально улучшить качество воздуха в помещении, но чаще всего не подходят для жаркого и влажного климата. Информацию о том, как экономайзеры и другие элементы управления могут повлиять на энергоэффективность и качество воздуха в помещениях зданий, см. в отчете Агентства по охране окружающей среды США «Энергозатраты и показатели качества воздуха в помещении вентиляционных систем и средств управления» [1].
Когда температура наружного воздуха по сухому и влажному термометру достаточно низкая, водяные экономайзеры используют воду, охлаждаемую мокрой градирней, для охлаждения зданий без использования чиллера. Исторически они известны как цикл с фильтром , но экономайзер на стороне воды не является настоящим термодинамическим циклом.
