Экономайзер принудительного холостого хода - Легкое дело

Принцип работы экономайзера карбюратора, назначение и устройство ЭПХХ

Какое полузабытое, а для кого-то и вообще незнакомое слово – экономайзер! Карбюраторы, которые долгие годы исправно трудились на автомобиле, постепенно уступили свое место различным системам впрыска. Но автомобильный век долог, и порой кому-то приходится сталкиваться с машинами, в которых еще находится место для карбюратора. Ну а его нормальная работа обеспечивается рядом дополнительных устройств, среди них невозможно не упомянуть экономайзер топлива.

Что такое экономайзер в автомобиле?

Работа ДВС основана на сгорании топливовоздушной смеси (ТВС). Ее состав зависит от нагрузки мотора, и должен быть разным при ее изменении. Это означает изменение соотношение между кислородом (воздухом) и бензином при изменении условий движения. Нужные пропорции обеспечивает карбюратор, или в современных машинах – контроллер впрыска. Поэтому, прежде чем говорить про экономайзер, надо рассмотреть работу карбюратора.

Как работает карбюратор

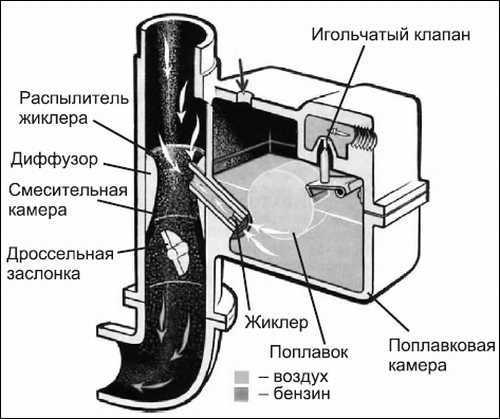

Понять его принцип работы поможет приведенный рисунок.

Это самый простой вариант карбюратора, можно сказать, только поясняющий его устройство и основную идею. Бензин находится в поплавковой камере на постоянном уровне, который поддерживается работой игольчатого клапана. Через воздушный фильтр воздух всасывается в цилиндры двигателя. Он проходит смесительную камеру, благодаря имеющемуся там сужению, в этом месте создается разрежение по отношению к поплавковой, в которой поддерживается уровень атмосферного давления.

Из-за возникшей разницы давлений в смесительную камеру попадает горючее. Проходя через жиклер, оно разбивается на мелкие капельки, испаряется и смешивается с воздухом, вследствие чего образуется ТВС, поступающая в цилиндры мотора. Соотношение между этими компонентами зависит от положения заслонки карбюратора, связанной с положением педали акселератора. Чем сильнее на автомобиле она нажата, тем больше открыта заслонка, выше степень разрежения и больше бензина поступает на образование смеси.

Назначение экономайзера

В тот момент, когда заслонка почти полностью открыта, автомобильный мотор испытывает максимальные нагрузки, а значит, для их преодоления ему требуется большее количество бензина, чем во время работы на обычных режимах. При этом и начинает работать экономайзер, топлива на образование смеси поступает больше, и смесь становится обогащенной. Его назначение и устройство, а также для чего нужен экономайзер, становится понятно из рисунка:

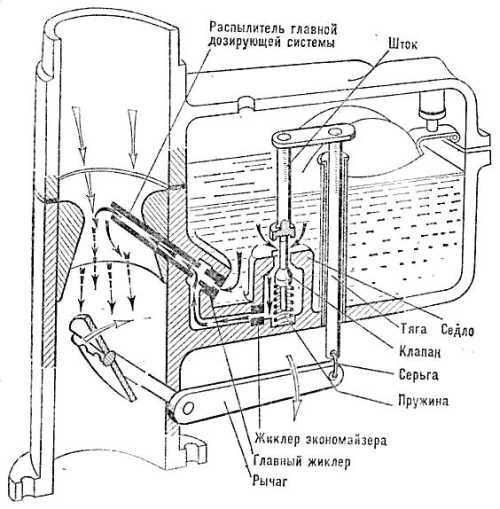

Дроссельная заслонка карбюратора через тяги и рычаги связана со специальным клапаном. Когда она полностью открыта, это вызывает его срабатывание, и дополнительное количество бензина, проходя жиклер экономайзера, идет на образование ТВС. Такое поступление топлива вызывает обогащение смеси и обеспечивает работу мотора при повышенной нагрузке. Когда отпускается педаль газа, заслонка прикрывается, пружина закрывает клапан и работа экономайзера прекращается.

Конструктивно устройство экономайзера может быть выполнено различными способами, конкретную реализацию их затрагивать не будем, т.к. для карбюратора после появления контроллеров впрыска история развития закончилась.

Экономайзер принудительного холостого хода (ЭПХХ)

Рассматривая автомобильный экономайзер, нельзя обойти стороной и такое устройство, как ЭПХХ. У него совсем другое назначение, чем у обычного экономайзера. Если последний, как мы только что рассмотрели, обогащает топливную смесь при значительных нагрузках, то ЭПХХ, наоборот, обеспечивает экономию топлива. Режим принудительного холостого хода – особый вариант движения.

Как правило, это связано с торможением двигателем при движении на спуске или накатом, когда скорость включена и газ отпущен. ЭПХХ дополняет имеющуюся в карбюраторе систему холостого хода. Она выполняет подачу топлива в двигатель при закрытой заслонке. В этом случае за счет разрежения, создаваемого под ней, горючее по специальному каналу холостого хода проходит через жиклер и поступает в мотор, что и обеспечивает его работу в таком режиме.

Однако если при этом машина двигается накатом или с горки, то коленчатый вал вращается с большей частотой, чем свойственно режиму холостого хода, что вызывает повышенное потребление бензина и снижает эффективность торможения двигателем. Для исключения этого срабатывает ЭПХХ, и поступление топлива прекращается. В режиме принудительного холостого хода поступление бензина прерывается с помощью электромагнитного клапана, управляемого достаточно простым электронным блоком.

Исходными данными для срабатывания ЭПХХ (электромагнитного клапана) являются сигнал датчика о закрытой заслонке и повышенное число оборотов коленвала. Такой режим ЭПХХ поддерживает пока:

  • скорость движения при отпущенной дроссельной заслонке не уменьшится;
  • не будет выключена передача и автомобиль начнет двигаться в режиме обычного холостого хода;
  • водителем не будет нажата педаль газа и движение продолжится с повышенной скоростью, экономайзер выключится по положению заслонки.

Работа экономайзера в составе карбюратора обеспечивает обогащение ТВС при повышенной нагрузке, а также экономию топлива и лучшую эффективность торможения мотором в режиме принудительного холостого хода.

Оцените полезность статьи!

http://znanieavto.ru

legkoe-delo.ru

Экономайзер расхода топлива и его особенности эксплуатации

Многие автолюбители слышали о таком устройстве, как экономайзер расхода топлива автомобиля. Однако большинство из них так и не узнали его основных характеристик и свойств. В этой статье мы расскажем принцип действия и эффективность экономайзера расхода топлива автомобиля.

Принцип работы экономайзера расхода топлива

Экономайзер является запатентованным устройством, которое умеет ионизировать топливо с помощью магнитного поля в момент максимальной нагрузки на двигатель. Все дело в том, что обычно до 30% топлива не сгорает в блоке цилиндров и выходит в атмосферу вместе с выхлопными газами из-за того, что в нем возникают сгустки молекул. Ионизация позволяет разбить эти сгустки молекул.

Под действием магнитного поля отдельные молекулы углеводорода переходят из состояния покоя в состояние возбуждения, притягивая добавочные молекулы кислорода. В итоге топливная смесь сгорает полнее. Ведь, внедряясь в каждую молекулу углеводорода, кислород поддерживает сгорание всей топливовоздушной смеси. Благодаря этому КПД двигателя возрастает, а расход топлива падает при одной и той же мощности.

Именно благодаря сгоранию всей топливовоздушной смеси мы получаем экономию топлива на 30%, которые ранее просто вылетали в выхлопную трубу автомобиля.

Комплект экономайзера расхода топлива

Экономайзер расхода топлива автомобиля представляет собой компактный прибор, который подключается к прикуривателю внутри салона машины. Данное устройство начинает работать, как только его подключают к прикуривателю. Об его включении свидетельствует встроенный синий светодиод.

В комплект экономайзера расхода топлива входят:

— электролитический конденсатор,

— гарантийный талон от производителя прибора,

— руководство по использованию,

— упаковка.

Именно электролитический конденсатор компенсирует перепады напряжения вследствие включения стеклоочистителей, передних фар, кондиционера и других электрических приборов автомобиля. Благодаря этому генератор автомобиля работает без перепадов. Свечи зажигания двигателя и система зажигания получают электрический ток со стабильным напряжением. Благодаря этому улучшается качество искры, ионизируется топливовоздушная смесь, и топливо сгорает полнее.

Характеристики экономайзера расхода топлива

В таблице ниже представлены основные характеристики экономайзера расхода топлива автомобиля.

Характеристики экономайзераЗначение
Экономия топлива10-30 %
Уменьшение содержания СО2 в выхлопе мотораОколо 20%
Увеличение мощности мотораДо 5%
Долгий срок эксплуатацииНесколько лет
Легкость и компактностьВес прибора не более 200 грамм, размер – до 100 мм в длину
Не требует обслуживанияПрибор не имеет расходников



Заказ экономайзера расхода топлива

Если вы хотите приобрести экономайзер расхода топлива автомобиля как можно дешевле, тогда вам стоит заказать этот прибор на сайтах китайских интернет магазинов. Отечественные интернет магазины продают этот продукт уже со своей наценкой. А китайские интернет магазины зачастую отсылаю этот товар к нам с бесплатной доставкой. Доставка из Китая может длиться до одного месяца.



motormania.ru

Экономайзер принудительного холостого хода карбюратора: принципы экономии

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Несмотря на повальное вытеснение карбюраторных систем инжекторными, огромное количество двигателей старой конструкции еще на ходу. Многие модели классики ВАЗ оснащены карбюраторами Солекс или ДААЗ. Для регулировки мощности мотора, в зависимости от нагрузки, устанавливаются так называемые экономайзеры. Эти устройства работают по аналогии с электронными блоками управления инжекторных моторов. Разумеется, добиться таких же параметров экономичности и экологичности двигателя не получится, но качество работы карбюраторного мотора существенно улучшается.

По сути, любой экономайзер – это клапан, который приводится в действие электромагнитом или пъезоэлементом. Он управляется несложным программируемым компьютером (скорее контроллером), и позволяет корректировать основные настройки. Назначение экономайзера исходит из названия: повысить экономичность силового агрегата без потери мощности, снимаемой с коленчатого вала.

Отметим, что установить экономайзер на карбюратор, не предназначенный для этого, нельзя. Конструкция камер специально рассчитывается для работы с управляемыми клапанами.

Система экономайзеров также нуждается в периодическом обслуживании, как и остальные клапана и жиклеры карбюратора. Для понимания механизма работы, разберем популярные карбюраторы, устанавливаемые на классике и переднеприводных моделях ВАЗ.

Устройство экономайзера карбюратора

Узел выполнен в виде отдельного модуля в собственном корпусе. Исполнительный механизм находится внутри, и не подлежит обслуживанию. С наружной стороны электрическая часть с контактами разъема подключения, с внутренней (находящейся в полости камер карбюратора) головка клапана. Если экономайзер имеет механический привод, проводов подключения нет.

Экономайзер карбюратора

Служит он для контроля подачи топлива. Модуль управления получает данные с различных датчиков (система работает почти как на инжекторе), и на основе установленной заводской программы, дает команду исполнительным механизмам. Соответственно, механический агрегат работает при создании условий срабатывания привода. На большинстве карбюраторов устанавливаются следующие виды устройств:

Экономайзер принудительного холостого хода (аббревиатура: ЭПХХ)

Прибор разработан, как техническое развитие клапана холостого хода. При этом у него есть и уникальные функции. Клапан может полностью перекрывать поступление топлива по жиклеру холостого хода. Контроллер управления получает два сигнала: определенное количество оборотов коленчатого вала, и отсутствие движения педали акселератора. Система позволяет существенно экономить топливо при торможении двигателем. Компрессия цилиндров гасит обороты коленвала, при этом бензин в камеры сгорания не поступает. Соответственно, отсутствует негативный эффект, когда несгоревшее топливо попадает в глушитель, и в нем сгорает. Раньше водители переходили на нейтральную передачу, для экономии на затяжных спусках. Это небезопасно, к тому же в автомобиле перегреваются и изнашиваются тормоза. В режиме движения на передаче, управление автомобилем более предсказуемо, и всегда есть возможность притормозить холодными колодками, чего нельзя сделать при спуске накатом.

При общении с профессиональными мастерами сервиса, вы можете услышать аббревиатуру ЭМК (электромагнитный клапан). Это сленговое наименование ЭППХ.

На фото видно, как расположен ЭППХ, и как его демонтировать.

Экономайзер в системе карбюратора

Экономайзер мощностных режимов (ЭМР).

Технически выполнен, как вакуумный регулятор. Работает в механическом режиме, что делает его надежным и неприхотливым в обслуживании. Диафрагма экономайзера обеспечивает нормально открытый клапан (по принципу электромагнитных реле). Только вместо катушки и сердечника, применяется шарик и пружина.

Расположение и составные части ЭМР можно увидеть на иллюстрации:

Составные части и расположение ЭМР

Открытый шариковый клапан свободно пропускает бензин по каналу жиклера. При умеренных нагрузках, в камере карбюратора возникает естественное разряжение, приводящее в движение мембрану (диафрагму) экономайзера. Это усилие больше, чем сопротивление пружины шарика, Дополнительный приток бензина прекращается, возникает экономия топлива. При более сильном нажатии на акселератор, разряжение снижается, мембрана переходит в режим покоя. Система снова открывает дополнительный поток бензина, обеспечивая дополнительный подхват мощности за счет принудительного обогащения смеси.

Неисправности экономайзеров

Как и любой иной узел, экономайзер подвержен износу и поломкам. Признаки, по которым можно определить его неисправность:

  • Вне зависимости от нагрева двигателя, возникают перебои на холостых оборотах;
  • Прогретый двигатель плохо заводится;
  • Неоправданно высокий расход бензина;
  • Двойной признак – и расход повысился, и мощность упала. Особенно это заметно при движении в горной местности;
  • Экономайзер мощностных режимов «потеет» бензином (характерно для карбюратора Солекс)

Любой из этих признаков говорит о неисправности одного из экономайзеров, но лишь при условии, что остальные системы двигателя исправны.

К сожалению, экономайзеры отремонтировать невозможно, для замены придется покупать новый. Некоторые производители выпускают запасные клапана, например, для карбюратора Солекс, а вот ДААЗ предлагает приобретать целый карбюратор. Однако с учетом огромного количества выпущенных двигателей, найти б/у карбюратор с исправным экономайзером не составит труда.

Не стоит сразу бежать за новой (или исправной б/у) запчастью. В большинстве случаев помогает небольшая регулировка, или даже просто очистка подвижных элементов прибора. Нужно регулярно осматривать и анализировать работу экономайзеров, тогда вы не столкнетесь с внезапной поломкой.

Разобравшись, как работает экономайзер, можно легко восстановить проблемный узел, если нет поломки внутри корпуса.

Замена и профилактический ремонт

Экономайзер принудительного холостого хода карбюратора имеет электрический привод, поэтому при его отказе в первую очередь смотрим проводку и состояние контактов. Затем аккуратно демонтируем прибор с помощью рожкового ключа.

Демонтаж ЭПХХ

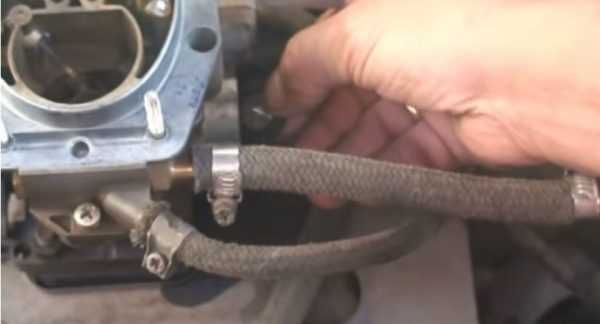

Сам карбюратор снимать необязательно, достаточно осушить камеру от топлива.

Важно! Подобные работы связаны с опасностью возгорания бензина!

Следовательно никаких сигарет во время работы, и в зоне доступности должен находиться исправный огнетушитель.

Открутив ЭППХ, промываем его карбклинером, и проверяем работоспособность с помощью аккумулятора. Исправный клапан должен срабатывать на 5 мм. Если нет – пробуем промыть место входа штока во втулку. Не помогло – ставим новый прибор.

Для профилактики не помешает промыть и отверстие жиклера экономайзера, расположенное в карбюраторе. После промывки все узлы продуваются сжатым воздухом.

Экономайзер мощностных режимов чинить бесполезно, его надо сразу менять. Собственно ремонт и заключается в замене мембраны и пружинки, которые являются основными узлами. Крышка не ломается. Снимается он с помощью отвертки.

Крышка ЭПХХ снимается с помощью отвертки

После демонтажа разбираем его на компоненты и меняем поломанные детали.

Любая, даже малозаметная деталь карбюратора может привести к нарушению режимов его работы. Не пренебрегайте регулярным обслуживанием (очистка, проверка работоспособности), и вы всегда будете уверены в том, что доедете до места назначения.

Автовладельцы, которые клянут последними словами карбюратор, просто не понимают принципа его работы. Надеемся, что наш материал, если не сделает из вас профессиональных механиков, то уж точно поможет сделать автомобиль надежнее.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Экономайзер | autoposobie.ru

Экономайзер — устройство, обогащающее горючую смесь. Классическое расположение экономайзера — корпус карбюратора.

Как работает экономайзер?

Когда дроссельная заслонка полностью открыта, в работу вступает экономайзер. Современные устройства этого класса оснащены ионной установкой, благодаря чему ионизация топлива происходит при помощи магнитных полей. При повышенных нагрузках двигатель потребляет больше топлива, дроссельная открывается шире, это является сигналом для экономайзера. Он начинает обогащать топливно-воздушную смесь для увеличения производительности ДВС.

Наиболее распространенный тип экономайзера — с механическим приводом. Такой экономайзер состоит из цилиндра, в котором расположены клапан и шток. Когда заслонка открывается, привод начинает работу, дроссельная заслонка в свою очередь работает под руководством тяги с планкой и рычагом. Определенная порция топлива в жиклер поступает именно через экономайзер, после чего в распылителе карбюратора происходит смешивание топлива с воздухом и образование горючей смеси.

Экономайзер принудительного холостого хода (ЭПХХ)

ЭПХХ имеет предназначение прямо противоположное назначению выше рассмотренного устройства, если обычный экономайзер выполняет обогащение топливной смеси при высоких нагрузка, то ЭПХХ выполняет экономию топлива в тех случаях, когда вы тормозите двигателем, спускаетесь с горки, двигаетесь накатом или просто отпустили "газ".

Экономайзер принудительного холостого хода дополняет штатную систему холостого хода двигателя, он подает топливо при закрытой заслонке. Топливо по специальному каналу идет через жиклер, поступая в ДВС, обеспечивая таким образом работу силового агрегата в режиме принудительного холостого хода.

Авто Пособие водителя

www.autoposobie.ru

Лада 21099 Без понтов › Бортжурнал › ЭПХХ 5013.3761. (экономайзер принудительного холостого хода).

Что то последнее время машинка стала ехать как то не так…
В очередной раз передвигаясь на своем ВАЗике, заметил что тахометр не "делает полочку" в р-не 2000 об., т.е. при резком нажатии сцепления, стрелка тахометра быстро стремиться к 800 оборотам, не задерживаясь на циферблате.
Ну тут вообще без вариантов — ЭПХХ.

Я не стал заморачиваться и проверять винты, контакты и электромагнитный клапан. Карб я недавно перебирал и контакт на винте количества чистый и провод целый, электромагнитный клапан тоже был в норме. Решил просто заменить экономайзер принудительного холостого хода (в простонародии — ЭПХХ). Как бы неисправность на лицо. По скольку я никогда к нему не обращался, решил почитать шож оно такое и как именно он работает, и чем они отличаются.
И так, отличия ЭПХХ.

Картинка из мурзилки, как же он подключается и что куда идет из проводов.

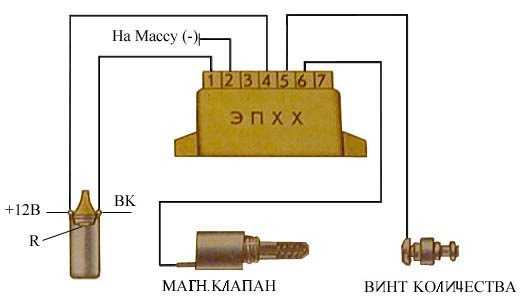

А это попроще схема, без черного ящика, замка и прочего.

Собственно поехал на базар и купил за 45 грн. ЭПХХ 5013.3761

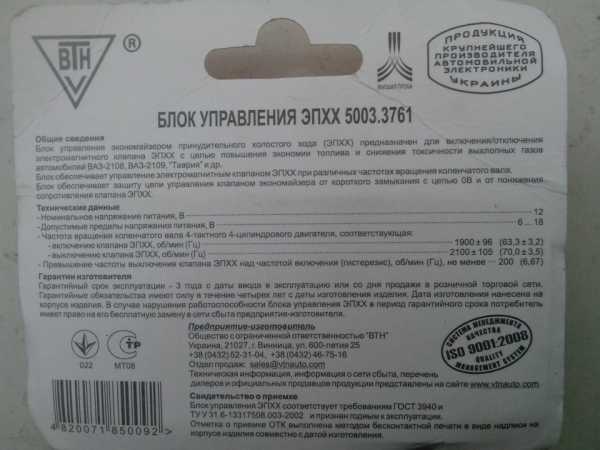

Данные от производителя.

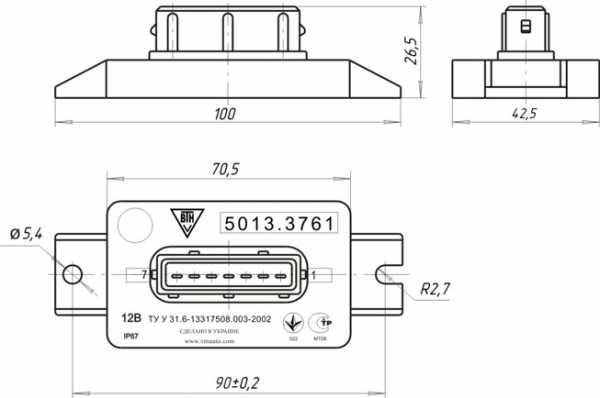

БЛОК УПРАВЛЕНИЯ ЭПХХ 5013.3761

Общие сведения:
Блок управления экономайзером принудительного холостого хода (ЭПХХ) 5013.3761 предназначен для включения/отключения электромагнитного клапана ЭПХХ с целью повышения экономии топлива и снижения токсичности выхлопных газов автомобиля.
Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, ВАЗ-2121 и др. с карбюратором “Солекс”.
Блок управления ЭПХХ 5013.3761 обеспечивает:
— управление электромагнитным клапаном экономайзера принудительного холостого хода;
— защиту цепи управления клапаном экономайзера от короткого замыкания на “массу” автомобиля* ;
— защиту от понижения сопротивления цепи клапана ЭПХХ*.

Технические данные:
Номинальное напряжение питания, В 12,0
Допустимые пределы напряжения питания, В 6,0 . 18,0
Максимальный ток коммутации, А 1,0 ± 0,2
Частота вращения коленчатого вала 4-тактного 4-цилиндрового двигателя, об/мин (Гц):
— соответствующая включению клапана ЭПХХ 1709 ± 85,5 (56,9 ± 2,85)
— соответствующая выключению клапана ЭПХХ 1900 ± 96 (63,3 ± 3,2)
Превышение частоты выключения клапана ЭПХХ над частотой включения (гистерезис), об/мин (Гц), не менее 191 (6,37)
Максимально допустимое воздействие повышенного напряжения питания до 5 мин., В 25,0
Максимально допустимые перенапряжения положительной и отрицательной полярности, В 160,0

Многие просто "глушат" эту систему с комментарием "та что она там экономит, 0,5 литра на сотню". Может они и правы, но я придерживаюсь того, что если инженеры решили это запихнуть под капот Самары, значит оно там все таки нужно, да и токсичность выхлопа будет меньше.
И так, зачем же нужна эта мудреная система, которая может иногда парить мозг?

Условно можно разделить работу двигателя и соответственно карбюратора на холостом ходу на два режима.
Первый режим — обычный холостой ход.
При обычном холостом ходе двигатель работает, дроссельная заслонка почти закрыта (зазор регулировки ХХ), но автомобиль не двигается. Для образования бензиново-воздушной смеси карбюратором подается относительно небольшое количество бензина. Это количество рассчитано ровно столько, что бы обеспечить стабильную работу и не дать двигателю заглохнуть.
Второй режим — принудительный холостой ход.
Этот режим актуален, когда происходит торможение двигателем, не нажата педаль "газа" и коробка находится на передаче. При движении с "горки" или при стабильном накате (с определенными условиями) двигателю не нужно вырабатывать столько мощности, что бы "толкать" автомобиль, так как автомобиль движется по инерции, а усилие передается от колес, через коробку передач на двигатель. Получается что не двигатель вращает колеса а наоборот. Т.е. поршни движутся не благодаря сжиганию топлива в камере сгорания а благодаря коробки передач.
Тогда напрашивается закономерный вывод, что в этот момент бензин вообще не нужен. Вот для этого и стоит ЭПХХ, который посредством электро-магнитного клапана перекрывает подачу топлива в двигатель. Дроссельная заслонка закрыта, разряжения нет и ГДС камеры не работает, и по идее должна работать система ХХ, но клапан то перекрыт, топливо не проходит! Вот оно счастье автовладельца, машина едет а топливо не тратится 🙂
Но, эта система работает только при определенных условиях, такие как обороты коленчатого вала (это условие задается типом настроек ЭПХХ), закрытая дроссельная заслонка и включенная передача.
Экономайзер состоит из электромагнитного клапана, который перекрывает подачу топлива в систему ХХ, датчика крайнего положения дроссельной заслонки и блока управления.
Сам принцип работы системы (что на что давит и куда и как подаются сигналы) я не стану описывать, так как информации полно в интернете. Я постарался простыми словами описать что же именно делает система ЭПХХ, и надеюсь мне это удалось.

Вывод.
Экономайзер принудительного холостого хода экономит топливо, но это количество для каждого водителя и автомобиля разное, так как напрямую зависит от стиля вождения. Так же данная система уменьшает вероятность детонации при торможении двигателем, уменьшает токсичность выпуска и перекрывает механически подачу топлива после выключения зажигания, предотвращая тем самым детонацию на заглушенном двигателе. И все. На это роль и влияние работы ЭПХХ закончено. Т.е. из вышеописанного можно предположить (хотя, как показывает практика, что так оно и есть) что работоспособность ДВС и машины в целом, может обходится и без этой системы.

Я решил, что оно мне надо и решил восстановить работоспособность этой системы.
Загнал машинку в гараж.

Скрутил ЭПХХ, только потом вынул колодку из разъема, уж сильно тяжело ее оттуда вытащить.

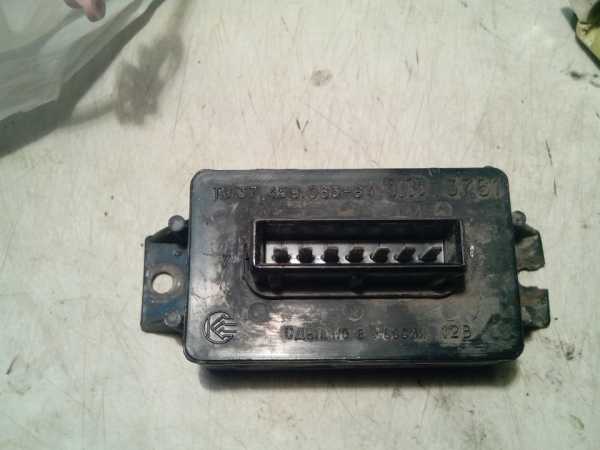

Сфоткал старый ЭПХХ.

старый ЭПХХ

Сфоткал новый ЭПХХ.

новый ЭПХХ

Прикрутил новый и подключил разъем. На всяк случай, скрутил электро-магнитный клапан, дунул его, проверил плотность прилегания жиклера к клапану…

О, еще один момент, если жиклер ХХ будет не до конца "сидеть" в электро-магнитном клапане, то игла не будет до конца запирать сам жиклер и топливо будет просачиваться. Я просто тонкой отверткой немножко разогнул "хвост" жиклера ХХ и он крайне плотно теперь заходит в электро-магнитный клапан.

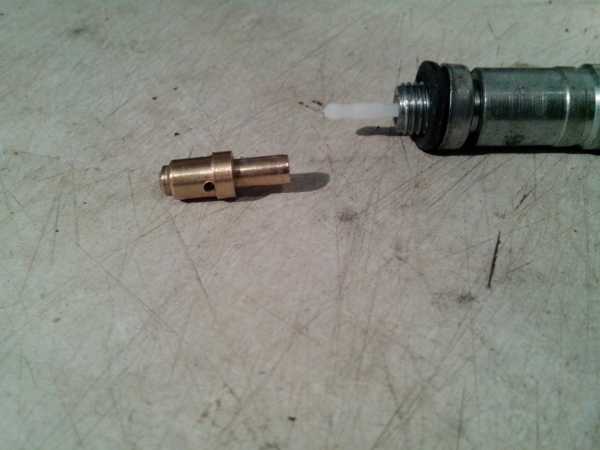

Вот так может быть жиклер в клапане, и тогда игла не будет до конца запирать его.

А, ну еще перемотал гофру на этой колодке.

Все. Запуск. Тапок в пол, резкий сброс газа, до закрытия дроссельной заслонки и… "полочка в р-не 2000 оборотов. Все работает.

Желаю всем ровного холостого хода :)))

www.drive2.ru

Экономайзер топлива Fuel Shark 💡

Автомобиль давно превратился в необходимое средство для перемещения, без которого большинство людей не представляет свой день. Одной из важнейших проблем, которая заботит практически всех владельцев собственного транспортного средства, является расход топлива. Как известно, стоимость топливных жидкостей с каждым днем увеличивается, что совсем неблагоприятно сказывается на материальных затратах на автомобиль. Именно поэтому сегодня все большую популярность приобретает экономайзер топлива, который позволяет сокращать расход бензина до 30%.

Купить экономайзер топлива

Оплата после получения товара
Гарантия результата

Принцип работы экономайзера топлива Fuel Shark.

Каждый автолюбитель имеет представление, что чем больше мощность искры в цилиндре, тем полнее происходит сгорание топливной жидкости, и, как следствие, большее количество энергии передается и
расход топлива значительно сокращается. Существует немало факторов, влияющих на мощность искры, к примеру, электроприборы автомобиля, погодные условия, неправильно проведенная электросхема и т.п. В силу таких погрешностей величина КПД авто далека от идеальной. В таких случаях выходом из ситуации становится установка экономайзера Fuel Shark, который накапливая энергию во время движения с помощью встроенного мощного конденсатора, затем компенсирует её расход. На сегодняшний день уже тысячи владельцев транспортных средств лично убедились в работоспособности и положительном эффекте использования подобного экономителя бензина.

Премущества экономайзера Fuel Shark

  • Способен экономить от 25% до 30% топливной жидкости автомобиля
  • Способствует значительному уменьшению содержания СО в газах
  • Способствует увеличению мощности силового агрегата
  • Способен продлить ресурс свечей зажигания, двигателя, а также аккумулятора
  • Просто в установке
  • Не нуждается в постоянном обслуживании

Благодаря своим преимуществам экономайзер фул шарк, цена которого достаточно умеренная, является одним из самых актуальных устройств для автомобиля.

Устройство Fuel Shark

Экономайзер Фул Шарк – это довольно простое и понятное устройство, оснащенное мощнейшим электролитическим конденсатором. Процесс подключения данного экономителя топлива Fuel Shark осуществляется путем присоединения к электрической схеме авто через прикуриватель, что позволяет свести к минимуму затраченную при этом электрическую энергию. При активном экономайзере, генератор

авто работает на полную мощность, при этом компенсируя ее за счет работы конденсатора экономайзера Фул Шарк. Данное устройство также снимает чрезмерную нагрузку с аккумулятора и генератора, возмещая работой дефицит напряжения в электроцепи, тем самым осуществляя экономию потребляемой топливной жидкости и энергии системы. Устройство Fuel Shark способно компенсировать своей работой не только недостаток напряжения в цепи, но и напряжение для работы фар, аудиосистемы, дворников, кондиционера и даже навигатора. Работу данного энергосберегающего автомобильного оборудования можно сравнить с небольшой батареей, которая способна улучшить эффективность авто. В ситуациях, когда осуществляется слишком сильная нагрузка на генератор транспортного средства, конденсатор экономайзера заряжается и подает дополнительную мощность, тем самым компенсируя недостаток напряжения в общей системе авто. Процесс снижения электронагрузки в цепи высвобождает свободную энергию, которая впоследствии используется для активной работы свечей зажигания. Такая работа способствует более полному сгорания топливной жидкости, что приводит к снижению ее потребления.

Экономайзер бензина Fuel Shark: где можно приобрести

Перед тем, как поступить в продажу, экономайзер Фул Шарк проходит несколько основных проверок качества, а также испытания работоспособности. Компания выпускает в серийное производство только качественный продукт, который способен выполнить свои основные функции. Каждый экономайзер топлива имеет сертификаты и документы, подтверждающие его пригодность к эксплуатации на автомобилях различных моделей. В силу своей популярности и востребованности, о чем свидетельствуют реальные отзывы о Fuel Shark, устройство для экономии топлива находится в свободном доступе. Купить Fuel Shark можно на сайте интернет-магазина , заполнив специальную форму заказа,. После указания всех необходимых данных операторы call-центра свяжутся с вами для оформления доставки. Прибор Fuel Shark, отзывы покупателей о котором исключительно положительные, подтверждением чему станет Fuel Shark форум, является востребованным и незаменимым устройством для абсолютно любой машины. Как известно, величина расхода топлива постоянно колеблется из-за изменения стиля вождения, местности и плотности машин на дорогах, поэтому установка такого простого экономайзера топлива, как Fuel Shark позволит избежать подобных проблем и значительно сэкономить материальные затраты на бензин.

Для получения специальной скидки на экономайзер топлива Fuel Shark, заполните форму ниже и с Вами в ближайшее время свяжется оператор для подтверждения заказа. Оплата заказа происходит после получения товара.

ekonom-it.ru

принцип работы, проверка и замена, инструкции с фото и видео

Классические автомобили ВАЗ с карбюраторным двигателем комплектовались устройством, которое называется экономайзер. Диагностировать неисправность и заменить это устройство своими руками довольно просто.

Назначение экономайзера ВАЗ 2107

Полное название экономайзера — экономайзер принудительного холостого хода (ЭПХХ). Из названия ясно, что его основная функция — регулировка подачи топлива в камеры сгорания в режиме холостого хода.

На первые модели ВАЗ 2107 устанавливались экономайзеры производства ДААЗ

Экономайзер позволяет довольно неплохо экономить топливо. Это особенно актуально при движении на длинных спусках, где водитель применяет торможение двигателем. В такие моменты ЭПХХ не позволяет топливу попасть в систему холостого хода. Это, в свою очередь, не только приводит к снижению расхода горючего, но и повышает безопасность движения. Дело в том, что автомобиль, движущийся под уклон на пониженной передаче и постоянно тормозящий двигателем, гораздо устойчивее на дороге по сравнению с автомобилем, свободно катящимся с горы на нейтральной скорости.

Расположение экономайзера ВАЗ 2107

Экономайзер ВАЗ 2107 находится в нижней части карбюратора рядом с воздушным фильтром.

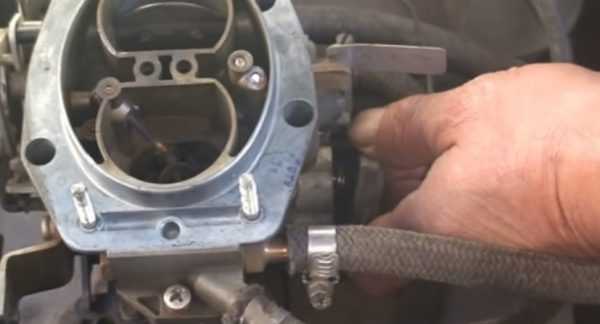

Добраться до экономайзера ВАЗ 2107, расположенного в нижней части карбюратора, весьма непросто

Поэтому перед демонтажем экономайзера придётся снять воздушный фильтр — других способов добраться до ЭПХХ не существует.

Принцип работы экономайзера

Экономайзер ВАЗ 2107 состоит из:

  • соленоида;
  • перекрывающего привода, выполненного из пластика и выполняющего функции обычного игольчатого клапана;
  • основного жиклёра холостого хода.

Если педаль акселератора не нажата, а коленвал вращается со скоростью ниже 2000 об/мин, ЭПХХ срабатывает и перекрывает подачу топливной смеси в канал холостого хода. Включение экономайзера происходит при подаче на него сигнала с управляющего блока автомобиля, связанного с микропереключателем в системе зажигания.

Экономайзер от управляющего блока получает только два вида сигналов: на открытие и на закрытие

При нажатии на педаль газа и скорости вращения коленвала выше 2000 об/мин на ЭПХХ поступает другой сигнал, отключающий его, и подача топлива в канал холостого хода возобновляется.

Видео: работа экономайзера ВАЗ 2107

Признаки неисправности экономайзера ВАЗ 2107

Существует несколько типичных симптомов неисправности экономайзера ВАЗ 2107:

  1. Двигатель нестабильно работает на холостых оборотах. Диафрагма в карбюраторе утрачивает герметичность, и игольчатый клапан экономайзера начинает частично перекрывать подачу топлива.
  2. Двигатель заводится с трудом, даже если он ещё не успел остыть.
  3. Расход топлива увеличивается примерно на треть, а иногда и вдвое. Последнее происходит, если игольчатый клапан ЭПХХ полностью засоряется, зависает в открытом положении и перестаёт своевременно перекрывать подачу топлива.
  4. Увеличение расхода топлива сопровождается сильным снижением мощности двигателя.
  5. Около экономайзера режимов мощности появляются следы от брызг бензина.

Появление одного или нескольких из этих признаков свидетельствует о высокой вероятности неисправности экономайзера и необходимости его замены.

Замена экономайзера ВАЗ 2107

Для замены экономайзера ВАЗ 2107 потребуется:

  • новый экономайзер для ВАЗ 2107 производства ДААЗ;
  • комплект рожковых ключей;
  • комплект торцевых головок;
  • отвёртка плоская.

Последовательность работ

Работы по замене ЭПХХ ВАЗ 2107 выполняются в следующем порядке.

  1. Двигатель глушится и остывает в течение 15 минут.
  2. С аккумулятора снимается минусовая клемма
  3. Торцевой головкой на 10 откручиваются болты крепления корпуса воздушного фильтра. Корпус аккуратно снимается, открывая доступ к карбюратору.При замене экономайзера прежде всего необходимо снять воздушный фильтр
  4. Экономайзер ВАЗ 2107 крепится тремя болтами (показаны стрелками), которые откручиваются плоской отвёрткой.Экономайзер держится всего на трёх болтах, но их расположение удобным не назовёшь
  5. При откручивании болтов крепления ЭПХХ следует иметь в виду, что под крышкой экономайзера находится подпружиненная диафрагма. Поэтому крышку следует придерживать пальцами, чтобы не вылетела пружина.Крышку экономайзера необходимо снимать очень осторожно — под ней находится пружина, которая может вылететь
  6. После снятия крышки из карбюратора вытаскивается пружина и диафрагма экономайзера. После извлечения пружины необходимо оценить её упругость и степень износа. Если она растягивается с трудом, её следует заменить вместе с экономайзером.Диафрагма, находящаяся за пружиной экономайзера, представляет собой очень мелкую деталь, которую можно легко потерять
  7. Старый экономайзер меняется на новый, а все снятые элементы устанавливаются в обратном порядке.

Датчик экономайзера ВАЗ 2107 и его назначение

Датчиком экономайзера автовладельцы обычно называют эконометр. На первые карбюраторные ВАЗ 2107 устанавливались эконометры типа 18.3806. Эти устройства позволяли водителю оценить примерный расход топлива в разных режимах работы двигателя — на пониженных оборотах, на высоких оборотах и на холостом ходу.

Первые карбюраторные модели ВАЗ 2107 комплектовались эконометрами типа 18.3806

Расположение датчика экономайзера

Датчик экономайзера располагается на приборной панели над рулевой колонкой рядом со спидометром. Для его демонтажа достаточно снять закрывающую датчик пластиковую панель.

Датчик расположен в левом верхнем углу приборной панели ВАЗ 2107

Принцип работы датчика экономайзера

Датчик экономайзера является механическим измерительным прибором. Он представляет собой простейший вакуумметр, контролирующий уровень разрежения внутри впускного патрубка двигателя, так как именно с этим патрубком связан расход бензина.

Датчик экономайзера представляет собой обычный механический вакуумметр

Шкала датчика разбита на три сектора:

  1. Красный сектор. Заслонки карбюратора полностью открыты. Расход топлива — максимальный (до 14 л на 100 км).
  2. Жёлтый сектор. Заслонки карбюратора открыты примерно наполовину. Расход топлива — средний (9–10 л на 100 км).
  3. Зелёный сектор. Заслонки карбюратора почти полностью закрыты. Расход топлива — минимальный (6–8 л на 100 км).

Принцип работы датчика довольно прост. Если заслонки в карбюраторе почти закрыты, разрежение во впускном патрубке увеличивается, расход бензина понижается, и стрелка датчика уходит в зелёную зону. Если же двигатель работает на высоких оборотах, заслонки полностью открываются, разрежение в патрубке достигает минимума, расход бензина увеличивается, и стрелка датчика находится в красном секторе.

Признаки неисправности датчика экономайзера ВАЗ 2107

Выход из строя датчика экономайзера можно определить по двум признакам:

  • стрелка датчика ушла в красную зону и перестала двигаться;
  • стрелка датчика дошла до центра жёлтой зоны, остановилась и начала дёргаться, не реагируя на изменение скорости вращения коленвала.

Такое поведение стрелки обусловлено тем, зубцы на трибке датчика полностью износились или сломались. Датчик необходимо заменить. Ремонту он не подлежит, так как запчасти для него в свободной продаже отсутствуют.

Замена датчика экономайзера ВАЗ 2107

Для замены датчика экономайзера потребуется:

  • новый датчик типа 18.3806;
  • отвёртка с плоским лезвием.

Порядок замены датчика экономайзера

Панель, которая закрывает датчик, довольно хрупкая. Поэтому при её демонтаже не следует прилагать больших усилий. Замена датчика осуществляется по следующему алгоритму:

  1. Панель над датчиком экономайзера держится на четырёх пластиковых защёлках. Жало отвёртки аккуратно просовывается в щель над датчиком. Используя отвёртку как рычаг, панель аккуратно выдвигается на себя до тихого щелчка, означающего, что защёлка вышла из зацепления.
  2. Аналогичным образом отстёгиваются другие защёлки. Открывается доступ к датчику.Снимать панель датчика экономайзера нужно осторожно, чтобы не повредить пластиковые защёлки
  3. Датчик крепится одним болтом, который откручивается плоской отвёрткой. Датчик извлекается, а идущие к нему провода отсоединяются вручную.Для извлечения датчика необходимо отвернуть один болт крепления и отсоединить провода
  4. Датчик заменяется на новый. Сборка приборной панели производится в обратном порядке.

Таким образом, заменить экономайзер принудительного холостого хода ВАЗ 2107 сможет даже неискушённый автолюбитель. Для этого необходимо лишь тщательно следовать рекомендациям специалистов.

Копирайтер с пятилетним стажем. Оцените статью: Поделитесь с друзьями!

bumper.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
